住宅小区变配电系统设计及变配电室布置分析
简述住宅小区供配电系统设计
简述住宅小区供配电系统设计一、小区供配电特点分析从实践来看，住宅小区中的各栋楼房之间存在着比较大的空间，其供电面积相对也非常的大，然而每台箱变可提供的用电范围相对非常有限，所以实践中所需要的箱变台数一定很多，只有这样才能真正的满足小区用户的总体荷载要求。
同时，由于小区内的用电客户比较多，因此必须要保证供电回路的数量能够满足要求。
此外，因为其供电方式的差异性，应根据住户的实际数量，再采取相应的电源布设方式。
如由于小区内的面积相对比较大，且其负荷的点比较多，且相对比较分散，因此在实际建设过程中，其电源主要采用的是现场的两级变压。
其中，第一级是35kV的，应当变为10kV；第二级是10kV的应当变为0.4kV。
对于小区供配电系统而言，其箱变的分布主要在负荷的中心位置，这样可以减小一次性投入，对于降低设备的运行成本和提高小区用户的实际用电质量和需求具有重要的作用。
二、小区供配电系统存在的问题（1）供配电系统中的接线问题从实践来看，当前国内的很多中小型小区中的高压供配电系统，主要采用的是单电源的单母线分段接线方式，这是当前住宅小区内的一种主要接线方式；住宅小区内所采取的该种接线方式所建立的供配电系统表现出接线简单、维护简便以及安全可靠等特点，尤其对中小型住宅小区的供配电系统比较适合。
但实践中我们发现该方案具有一个非常大的缺陷，即系统的主供电源通常只有一根10kV 的供电线路，所有其供电能力十分有限。
当住宅小区中的居民达到了一定数量以后，只有这一根供电线路是难以真正满足实际用电需求的。
（2）负荷问题一般而言，正常情況下小区供配电系统维持一般性停电没有问题，但如果住宅小区内的用户用电负荷量突然持续地增长，那么供电电缆及住户配电装置和相关设备、导线等，将会受到非常严峻的考验。
从这一点也可以说明，在电气规划的设计过程中，具有一定的超前意识是非常有必要的，且小区内的住户配电设施技术也应当进行相应的改造。
具体选用哪一种供电方式和方法，一定要充分地结合配电系统的实际规划状况进行规划和处理。
住宅小区10kV变配电室的设置与分析_张友联
3） 高基变配电室负荷估算： 根据实 际使用情况及用电设备情况进行估算。
（ 3） 10 kV 变配电室的位置选择 1） 深入或接近负荷中心。 2） 进出线方便。 3） 接近电源侧。 4） 设备吊装、运输方便。 5） 不应设在厕所、浴室、厨房或其 他经常积水场所的正下方，且不宜与上述 场所贴临。 6） 考虑到电力设备的噪声等影响， 变配电室的上方不应是居民住宅，有条件 时应适当远离居民住宅。 7） 变配电室一般考虑建在首层或地 下一层，可与汽车库等同层建设。 （ 4） 10 kV 变配电室的土建要求 1） 变 配 电 室 净 高 不 宜 小 于 3. 5 m， 梁下高度不得小于 3 m。 2） 变配电室需设置电缆夹层，夹层 层高不得小于 2. 1 m，变配电室内各设备 间需 留 有 进 入 夹 层 的 人 孔， 人 孔 靠 墙 设 置，开孔尺寸为 0. 8 m × 0. 8 m，在夹层 顶板上面 0. 3 m 处分别加两步爬梯。 3） 电缆夹层底板不应低 于 同 层 建 筑
2） 公用变压器容量和台数： 小区公用变压 器单 台 最 大 容 量， 近 期 一 般 宜 控 制 在 不 大 于 630 kV·A，远期宜控制在不大于 800 kV·A，对 于高层或负荷密度比较高的小区，近期宜控制在 不 大 于 800 kV·A， 远 期 宜 控 制 在 不 大 于 1 000 kV·A。公用变压器的容量和台数，应按实 际需要设置，但最终容量在 800 kV·A 及以上时， 应设两台及以上变压器。
1） 公用变配电室： 为住宅小区的住宅部分 认为，长江以南地区一年四季多高温天气，住宅
供电，由供电部门管理的变配电室。
空调的使用率较北方地区要高，除此之外，长三
住宅小区的供配电设计分析
住宅小区的供配电设计分析摘要：本文从小区负荷计算、高压供电方案的选择、配电站、变压器、导体的选择等方面和小区供配电电设计过程注意的问题进行了简要的叙述，以供同僚参考。
关键词：住宅小区供配设计负荷计算1、小区用电负荷分析计算1.1 各类用户用电容量计算住宅部分用电负荷容量采取负荷密度法与需要系数法. 目前按以下原则计算小区住宅的用电容量：住宅面积60 m2 以下的每户4 kW；建筑面积在60~90 m2 住宅用电容量为每户6 kW；面积在90~120 m2 每户容量为8 kW；面积在120~150 m2每户容量为10 kW；面积在150 m2 以上的用电容量为12 kW；别墅用电根据客户需求单独计算.新建住宅内公建设施用电设备应按实际设备容量计算，未标明部分住宅公共用电设施供电基本容量按每30 W/m2 配置. 办公用房按单位建筑面积100 W/m2 计算. 在大型小区内部设置有学校、商场、宾馆的，根据他们的设计需求确定用电负荷.需求不明确的商业按100~180 W/m2 估算.现以某市K25 地块新建住宅小区供配电设计为例进行介绍：K25 地块新建住宅小区总的建筑面积约为17 万m2，共有10 栋高层住宅，按照《江西省新建住宅供配电设施建设标准》，K25 地块新建住宅小区负荷计算总的用电负荷为9 377.68 kW，住宅用电负荷配置系数按0.6 进行配置，计算出应配置配电变压器总容量为5 627 kV A.在计算负荷时，应精确到每一栋建筑，每一栋楼（单元）的用电单位（以一个用电计量点为一个单位），作为选择变压器容量、电缆面积、回路数的基本参数. K25 地块共建设10 栋住宅，根据客户提供的户型面积和套数，分别计算各栋负荷大小，供选择各栋配电房变压器和各支线电缆的选择，根据负荷计算结果，K25 地块新建住宅小区每栋楼选用一台变压器630 kV A ，合计10 台配电变压器进行供电. 地下室的用电按照就近原则，在负荷较小的1栋、9 栋、10 栋变压器中安排.2、供配电方案设计住宅小区供电可靠性的关键在供电方案的制定，小区供电方案按照小区负荷结合当地城市电网制定，供电方案的优劣决定了小区供电的可靠性和经济性.2.1 小区接入电源供电设计住宅小区供配电设施外部电源线路和电缆应符合城市建设规划并报政府.小区确定总负荷、各用电单位负荷性质后，建设单位应尽快向当地供电营业部门申报正式用电申请.对于大型住宅，在做整个项目的可行性研究时必须向当地供电部门征求意见，如果附近没有已建成的区域供电变电站，就有必要考虑在项目可行性研究时一并规划预留区域供电变电站的站址、留好建设通道，做好小区内配电方案和供配电设施用房的设计，并与新建住宅详规设计同步. 否则，可能因为电网在附近没有变电站或变压器容量不足无法满足小区供电.供电公司接到客户申请后，应根据电网的实际情况，制定具体供电方案，住宅小区的10 kV 外部供电方式应报当地城市规划管理部门确定电缆或架空线路供电.设计单位应根据供电公司下达的《高压供电方案通知单》进行工程设计. 《高压供电方案通知单》应明确主供电源、备用电源、变压器容量、保护装置、计量方式及装置等重点内容，同时明确线路路径、建设架空线路或电力电缆方案.K25 地块新建住宅小区电源一：从110 kV 甲变电站新增10 kV 出线间隔1 个，10 kV 交联聚乙烯绝缘电力电缆1 回，型号ZR-YJV22-8.7/15-3×240；电源二、从110 kV 乙变电站新增10 kV 出线间隔1 个，10 kV 交联聚乙烯绝缘电力电缆1 回，型号ZR-YJV22-8.7/15-3×240. 电源分别从两个变电站出线，提高了供电可靠性，确保一路电源检修或故障时另一路电源能够正常供电，提高小区供电可靠性.2.2 小区供电接线方式设计2.2.1 小区内部建设配电网的一般要求小区内部建设配电网应根据小区实际情况，确定用欧式箱变供电还是用配电房供电，确定总配电房（开闭所）的建设地点，联接方式是采取环网柜还是环网变等具体接线. 小区内用欧式箱变还是用配电房供电的方式，应由建设单位负责提供建设意见报供电企业（负责建成后运行、维护单位）商定，多层住宅宜选用欧式箱变为宜；小高层以上住宅宜选用户内配电房. 配电房、欧式箱变的位置尽可能靠近电缆井（单元口）附近，以便减少低压电缆的长度，既减少投资又降低压降.2.2.2 高压供电方式住宅区高压供电宜采用开关站、配电站进行供电，多层小区用环网柜、分支箱连接，较多采用欧式箱变供电；对于多层和高层结合的小区可以用两种方式结合.十层及以上高层建筑宜采用户内配电站方式供电. 户内配电站应采用干变. K25 地块是高层建筑采用户内地下变电站配电. 开关站、环网柜每路出线所带配变总容量不宜超过2 000 kV A. 高压电缆截面应力求简化并满足规划、设计要求，并进行热稳定校验.多层住宅小区一般采用箱式变电站，根据小区各栋负荷情况安排一栋或多栋共用一台箱式变电站，容量不宜大于630 kV A，位置选择应考虑环境影响最小化，兼顾低压电缆最短、投资最少为宜.为了提高供电可靠性，采用环网性变压器形成手拉手供电.内部设置有学校、商场、宾馆变压器容量未超过2 000 kV A 的可以从开关站和配电站出10 kV专线供电，可靠性要求高的可以从不同母线各出一回专线供电互为备用；超过2 000 kV A 的另行向供电营业单位申请确定供电方式.2.2.3 低压供电方式低压线路长度不宜超过250 m；高层住宅低压电缆宜采用预分支电缆以减少低压分线箱占地，同时安全、美观、接线简单. 低压线路应采用多点及末端接地方式，接地电阻小于10 Ω. 每台变压器应装设低压自动无功补偿装置，电容器容量应满足不小于20 %变压器容量.2.2.4 接线形式设计小型开关站可采用单母线接线方式；中型开关站和大型开关站应采用单母线分段接线方式，并应设置母联开关.具备两台及以上配变的配电站应装设0.4 kV母联开关，低压进线开关与母联开关之间加装闭锁装置（电气联锁+机械联锁），确保低压进线开关与母联开关不能同时合上. 为确保公用建筑设备的可靠供电，为公建设施供电的低压线路不应与为住宅供电的低压线路共用一路.对于一级负荷，除应由双重电源供电外，还应配置自备应急电源[10]. 一级负荷应根据现场实际考虑多点或集中设置应急备用柴油发电机组，保证消防、电梯等设备在电网事故情况下的应急用电. 柴油发电机组装机容量应能够保证一级负荷在电网故障情况下能够正常供电，在电网故障发生时自动启动并只带一级负荷.3、电气设备选型3.1 高压设备选型配电变压器应采用节能环保型、低损耗、低噪音变压器，接线组别为Dyn11. 户内配电站必须采用干变，户外欧式箱变可采用干变或油变. 干式变压器应选用相当于SCB11 及以上型号变压器，单台容量不宜大于800 kV A. 箱式变电站容量不宜大于630 kV A. 欧式箱变应选用外壳耐腐蚀、设计有通风、入口可以锁、高可靠性、少维护的开关设备. 高压电缆应采用阻燃型交联电力电缆，绝缘等级选用8.7/15 kV;电缆头宜采用冷收缩、预制式比较可靠.环网柜环网单元宜采用4-6 单元，柜内开关宜选用断路器或SF6 负荷开关，SF6 负荷开关使用三工位开关，并采用弹簧储能操作机构，出线均应配备带电显示器和接地故障指示器.配电站、开关站、环网柜应选用短路容量能满足较长期发展需要、可靠性高、体积小、维护工作量少和操作简单的技术成熟设备，高层建筑可使用小型化断路器，采用SF6 全密封充气绝缘；对于大型配电站、开关站，宜采用断路器、中置式开关柜，并配置相应的数字式继电保护装置。
新建居民小区外电源和配电室设计
新建居民小区外电源和配电室设计摘要：如今不论是城市，还是社会主义新农村，经专业人士设计的居民小区环境越来越优美，公共设施越来越齐全。
而电是现代人生活不可缺少的一部分，小区供电质量直接影响居民的日常生活。
本文在此以某住宅小区为例，探讨新建居民小区外电源和配电室设计。
关键词：配电室；外电源；电缆敷设；负荷计算；设备选型本次设计的主要任务有确定上级电源点和外电源引进方式及敷设方式和路径。
对小区进行负荷统计。
依据方案确定变压器的容量，选用性价比较高的变压器。
同时确定站室位置是否满足整个小区供电半径，选址及站室建设面积是否满足相应要求。
选择电气一次设备，并在站室内进行布置。
1.小区概述该住宅小区规划总建筑面积约为29万平方米，本设计供电范围为小区及配套商业用电。
北京密云观光塔住宅小区位于密云县城北101国道边。
整个园区需新建1座开闭站，5座800*2配电室才能满足小区用电要求。
新建开闭站及1#配电室位于地上一层，2#、3#、4#、5#配电室均位于地下车库一层公建中。
每座配电室10kV双路供电，同时运行，高压无联络，设备间层高为3.80米，电缆夹层层高2.1米。
变压器电压等级为10/0.4kV，10kV配电装置为单母线分段接线；380V为单母线分段接线，设分段开关。
2.外电源设计2.1外电源系统图在离小区1.8km远处有110KV唐庄变电站，从该变电站引出双条10KV三芯电缆，为小区开闭站提供外电源。
开闭站为1#配电室、4#配电室分别提供双路外电源、1#配电室为2#配电室提供双路电源，2#配电室为3#配电室提供双路电源，4#配电室为5#配电室提供双路电源。
2.2电缆选型及敷设方式依据北京电力公司高压供电方案，综合考虑到10kV电缆截面及电缆备品备件的统一性，本工程开闭站外电源电缆选用ZC-YJY22－8.7/15kV-3×300mm2电缆，满足供电要求。
电缆敷设在电缆夹层、电力管井、电力隧道中，在环境温度40℃、导体最高运行温度不超过90℃，参考新建运行电缆的技术资料，铜芯、交联聚乙烯绝缘、截面300mm2、阻燃外护套电缆的载流量不小于552A，经过核算满足最大负荷需求的匹配要求，且有一定裕度。
浅谈住宅小区配电系统
浅谈住宅小区配电系统随着人们生活水平的不断提高，住宅小区的规模和功能也日益复杂多样。
而配电系统作为住宅小区的重要基础设施，直接关系到居民的生活质量和用电安全。
本文将对住宅小区配电系统进行简要探讨。
一、住宅小区配电系统的组成住宅小区配电系统通常由高压进线、变压器、低压配电柜、配电箱以及线路等部分组成。
高压进线是从供电电网引入电能的通道，一般为 10kV 或更高的电压等级。
通过高压开关柜等设备进行控制和保护，将高压电能输送到变压器。
变压器是将高压电能转换为适合小区使用的低压电能的关键设备。
常见的有油浸式变压器和干式变压器，其容量根据小区的用电负荷进行选择。
低压配电柜则将变压器输出的低压电能进行分配和控制，通过各种开关、断路器等设备，将电能分配到各个配电箱。
配电箱再将电能进一步分配到小区内的各个用电单元，如住宅楼、商业网点、公共设施等。
线路包括高压线路和低压线路，用于传输电能。
高压线路一般采用架空线路或电缆线路，低压线路则多采用电缆或母线槽等方式。
二、住宅小区配电系统的负荷特点住宅小区的用电负荷具有明显的特点。
首先是季节性变化，夏季和冬季由于空调、取暖设备的使用，用电负荷较高；其次是日负荷变化，白天居民外出工作，负荷相对较低，晚上居民回家后，负荷迅速上升；再者，住宅小区的用电负荷还包括照明、家用电器、电梯、消防设备等多种类型，其中居民生活用电占比较大，但公共设施用电也不可忽视。
为了准确计算小区的用电负荷，需要考虑多种因素，如小区的建筑面积、户数、居民的生活习惯、公共设施的规模等。
一般采用需要系数法、单位面积功率法等方法进行负荷计算，以确保配电系统能够满足小区的用电需求，同时又不过度配置，造成资源浪费。
三、住宅小区配电系统的设计要求在设计住宅小区配电系统时，需要遵循一定的原则和要求。
安全性是首要考虑的因素。
要确保系统在正常运行和故障情况下，都能保障人员和设备的安全。
这包括选用符合标准的电气设备、合理设置保护装置、进行可靠的接地和接零等。

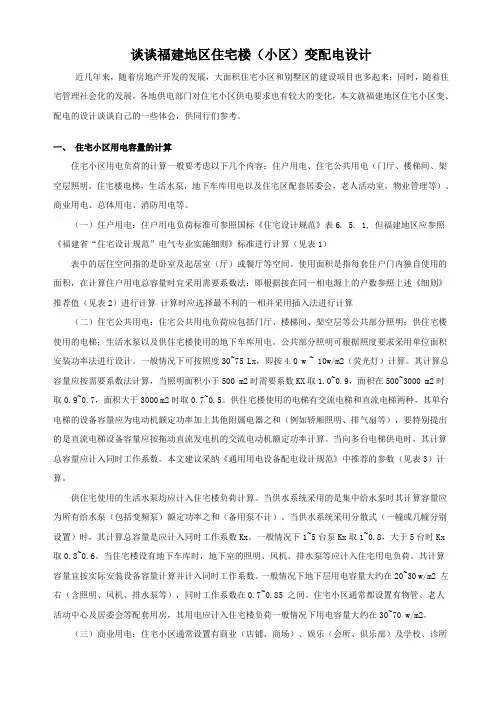

福建地区住宅楼(小区)变配电设计
谈谈福建地区住宅楼（小区）变配电设计近几年来，随着房地产开发的发展，大面积住宅小区和别墅区的建设项目也多起来；同时，随着住宅管理社会化的发展，各地供电部门对住宅小区供电要求也有较大的变化，本文就福建地区住宅小区变、配电的设计谈谈自己的一些体会，供同行们参考。
一、住宅小区用电容量的计算住宅小区用电负荷的计算一般要考虑以下几个内容：住户用电、住宅公共用电（门厅、楼梯间、架空层照明，住宅楼电梯，生活水泵，地下车库用电以及住宅区配套居委会，老人活动室，物业管理等）、商业用电、总体用电、消防用电等。
（一）住户用电：住户用电负荷标准可参照国标《住宅设计规范》表6. 5. 1, 但福建地区应参照《福建省“住宅设计规范”电气专业实施细则》标准进行计算（见表1）表中的居住空间指的是卧室及起居室（厅）或餐厅等空间。
使用面积是指每套住户门内独自使用的面积，在计算住户用电总容量时宜采用需要系数法：即根据接在同一相电源上的户数参照上述《细则》推荐值（见表2）进行计算计算时应选择最不利的一相并采用插入法进行计算（二）住宅公共用电：住宅公共用电负荷应包括门厅、楼梯间、架空层等公共部分照明；供住宅楼使用的电梯；生活水泵以及供住宅楼使用的地下车库用电。
公共部分照明可根据照度要求采用单位面积安装功率法进行设计。
一般情况下可按照度30~75 Lx，即按4.0 w ~ 10w/m2（荧光灯）计算。
其计算总容量应按需要系数法计算，当照明面积小于500 m2时需要系数KX取1.0~0.9，面积在500~3000 m2时取0.9~0.7，面积大于3000 m2时取0.7~0.5。
供住宅楼使用的电梯有交流电梯和直流电梯两种，其单台电梯的设备容量应为电动机额定功率加上其他附属电器之和（例如轿厢照明、排气扇等），要特别提出的是直流电梯设备容量应按拖动直流发电机的交流电动机额定功率计算。
当向多台电梯供电时，其计算总容量应计入同时工作系数。
本文建议采纳《通用用电设备配电设计规范》中推荐的参数（见表3）计算。
住宅小区供配电系统设计
住宅小区供配电系统设计1. 设计依据根据《住宅小区供配电系统设计规范》（GB 50052-2009）及《住宅小区供配电系统设计技术规定》（DL/T 5136-2001）等国家和行业相关标准，结合本项目实际情况进行设计。
2. 设计原则1.确保供电可靠性：采用双电源供电方式，提高供电可靠性。
2.优化配置：合理配置变压器容量，满足住宅小区不同负荷的需求。
3.节约能源：采用高效节能设备，降低供电损耗。
4.安全环保：确保供配电系统安全运行，降低对环境的影响。
5.便于管理：简化系统结构，便于运行、维护和管理。
3. 供电方式本项目采用高压双电源进线，低压双母线分列运行的供电方式。
高压侧采用两路10kV进线，分别来自不同变电站，低压侧分为A、B两段母线，A段母线带负荷Ⅰ、Ⅱ类负荷，B段母线带负荷Ⅲ类负荷。
4. 配电系统4.1 配电室设置本项目设一个配电室，位于小区中心位置，便于供电和维护。
配电室面积应满足设备安装、运行和维护需求。
4.2 变压器选择根据住宅小区负荷特性，选择干式变压器。
变压器容量应根据负荷计算结果及功率因数选取，满足小区高峰时段用电需求。
4.3 低压配电设备低压配电设备主要包括低压配电柜、配电箱、断路器、接触器、继电器等。
设备应具备短路、过载、缺相等保护功能。
4.4 电缆选择根据负荷性质、供电距离、环境条件等因素，合理选择电缆类型、截面和敷设方式。
5. 供电质量5.1 电压质量本项目电压质量应满足《供用电合同》及相关标准要求，确保电压波动、闪变、谐波等指标在规定范围内。
5.2 供电可靠性双电源供电方式可提高供电可靠性。
在正常情况下，两路电源互不干扰，共同承担负荷。
当一路电源发生故障时，另一路电源应能独立承担全部负荷。
6. 安全防护措施6.1 继电保护设置过电流保护、零序保护、过电压保护、欠电压保护等继电保护装置，确保供电系统安全运行。
6.2 防雷接地按照《建筑物防雷设计规范》（GB 50057-2010）进行防雷接地设计，降低雷击对供电系统的影响。
小区住宅供电系统设计
小区住宅供电系统设计随着社会的进步和科技的发展，电力已成为现代生活中不可或缺的一部分。
在小区住宅中，供电系统是确保电力供应稳定、安全和可靠的关键。
因此，对小区住宅供电系统进行合理设计至关重要。
本文将探讨小区住宅供电系统设计的相关问题。
在进行小区住宅供电系统设计时，首先要确定负荷等级与容量。
负荷等级通常分为三级，根据不同等级的要求，需配置相应的应急电源和备用电源。
容量方面，需根据小区的总体规划、住宅面积、入住人口等因素进行估算。
一般来说，小区住宅的用电容量可参考建筑用电负荷标准进行计算。
供电电源一般来自城市电网，包括市电和备用电源。
市电是主要的供电电源，备用电源在市电无法供电时自动切换使用。
供电线路应按照国家相关标准进行设计和施工，确保供电安全与稳定。
同时，应根据小区的具体情况，合理选择供电线路的路径和敷设方式。
配电系统是小区住宅供电系统的核心部分，包括变压器、配电柜、电缆等设备。
变压器负责将高压电转换为低压电，配电柜对电力进行分配和控制，电缆则负责传输电力。
在设计配电系统时，需考虑变压器的容量、台数、放置位置等因素，确保电力分配的合理性和安全性。
雷电是一种常见的自然现象，对供电系统可能造成严重危害。
因此，在小区住宅供电系统设计中，应采取有效的防雷措施，如安装避雷针、避雷带等。
同时，为了保障人身安全，供电系统应有良好的接地装置，确保漏电时电流能迅速导入大地。
在满足基本功能的同时，小区住宅供电系统也应注重节能与环保。
例如，选用高效节能的电气设备、合理设计电缆路径以降低线损等措施可以达到节能效果。
使用低噪音、低辐射的环保型设备也是未来供电系统发展的趋势。
随着科技的进步，智能化管理已成为小区住宅供电系统的必然趋势。
通过引入智能化的电力监控系统和管理平台，可以实现电力供应的实时监控、故障预警、远程控制等功能。
这不仅可以提高供电系统的运行效率和管理水平，还能为住户提供更加便捷、舒适的居住环境。
小区住宅供电系统设计是一项综合性强的工程，需要考虑诸多因素。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
住宅小区变配电系统设计及变配电室布置一、设计规范，规程二、术语和定义三、高压配电系统四、低压配电系统：五、各地常见高低压配电系统设计规定总结六、高低压配电室位置选择七、高低压配电室机房及设备布置八、柴油发电机房布置一、设计规范，规程：《供配电系统设计规范》GB 50052-2009《20KV及以下变电所设计规范》GB 50053-2014《低压配电设计规范》GB 50054-2011《民用建筑设计通则》GB 50352-2005《民用建筑电气设计规范》JGJ 16-2008中国南方电网城市配电网技术导则中国南方电网 10KV及以下业扩受电工程技术导则深圳供电局城市中低压配电网规划设计及用户供电技术导则深圳供电局业扩工作管理规定二、术语和定义：1、变电所：所内20KV及以下交流电源经电力变压器变压后对用电设备供电。
2、配电所：所内只有起开闭和分配电能作用的高压配电装置，母线上无主变压器。
3、开闭所：用于接受并分配电力的供配电设施，高压电网中也称为开关站。
中压配电网中的开闭所一般用于10（20）KV电力的接受和分配。
开关站（开闭所）位于地下的中压开关柜选用全绝缘、全密封、免维护、充气式负荷开关柜，进线不设保护，<1600kVA出线采用熔断器，一般不选用断路器。
进线和环出单元使用单体式负荷开关柜，出线采用3-4气箱共箱式或单体式负荷开关柜；开闭所一般由供电部分负责设计、使用。
4、公用配变电所（公变）：由供电部门直接管理的配（变）电所，所供负荷一般为住宅居民生活用电、电梯、消防等，简称公变。
在深圳一般高压、变压器是属需移交供电局资产，低压配电室不用移交。
5、专用配变电所（专变）：指为新建住宅区内公共用户服务【地下室照明,值班照明、警卫照明、保安系统照明、绿化景观照明、路灯照明、电话机房电源、人防配电、电锅炉、锅炉房用电、立体车库用电、商业、车库用电、物业用房、幼儿园、派出所、医疗站、商业水泵、生活与商业混用水泵、供热交换站（二次加压泵）、垃圾回收站、中央空调、污水源热泵、水源热泵】，由产权委托人自行负责管理的配（变）电所，简称专变。
一般用户自己管理。
6、城市配电网：220KV及以上电压电网为高压配电网，110KV及以下电压电网为城市配电网，其中35、66、110KV电压电网为高压配电网，6、10、20KV电压电网为中压配电网，0.38KV电压电网为低压配电网。
7、供电方案：指供电企业根据客户的用电需求，制定并与客户协商确定的电力供应具体实施方案。
供电方案包括：供电电压等级、供电容量、供电电源位置、供电电源数、供电回路数，路径、出线方式、供电线路敷设、继电保护、初步的计量和计费方案等内容。
三、高压配电系统：1、供电方案：根据工程性质、规模、用电负荷等级等确定供电电压等级、供电容量、供电回路数等。
最终以供电局审核批准的供电方案为准。
住宅小区的供电电源一般由市政10KV （20KV）电源，外加柴油发电机组作为备用电源的供电方案。
2、高压开关柜：1）中国南方电网广东电网公司也扩工程典型设计（试行）规定：单台变压器容量在630KVA及以下时，高压柜可采用高压环网柜供电，变压器采用负荷开关加高压熔断器保护。
2）单台变压器容量在800KVA及以上时，高压柜应采用高压中置柜供电，变压器采用高压断路器保护,高压进线柜采用1250A/31.5KA高压断路器保护，变压器出线柜采用630A/25KA高压断路器保护。
（深圳示例）3、变压器容量及台数的确定：1) 中国南方电网城市配电网技术导则规定：单台干式变压器容量不应大于800KVA；中国南方电网10KV及以下业扩受电工程技术导则规定：单台干式变压器的容量选择最大不应超过1250KVA。
深圳供电局业扩工作管理规定规定：单台干式变压器容量不宜大于1000KVA；2)对季节性负荷或昼夜负荷变化较大客户宜采用经济运行方式，可选择两台或多台变压器供电,变压器的台数尽量采用双数，两台变压器的低压母线段两两联络，提高供电可靠性，在用电负荷较低季节，可停一台变压器运行。
4、计量方式：1)专用变配电室计量采用高供高计方式。
（深圳示例）2)公用变配电室计量采用高供低计方式。
（深圳示例）5、用户专用变电站：用户变压器总容量在40MVA（40000KVA）及以上时，应建设用户专用变电站，并采用110KV或更高电压等级供电。
6、高压开闭所：每个工程应在首层（地下一层）进出线方便的地方预留一个30平方米左右的高压开闭所，作为高压供电分界点。
四、低压配电系统：1、变压器所带负荷：1)原则上，一台变压器只供同一用电类别的用电。
住户一户一表，低压计量收费住户公共负荷（地下室、楼梯间、电梯等），深圳允许和住户用电共用变压器，低压设公共负荷总表计量（深圳示例）2）南方电网（除深圳）一般要求住户公共负荷和住户用电分设变压器，可以和商业等公用变压器，属专变性质，也需设公共负荷总表计量。
（惠州示例）3）深圳供电局规定：非住宅用电客户的用电报装容量超过100KW时（如商铺），原则上应由专用变压器供电（如有特殊条件限制，可适当调整此界限），商业、会所、幼儿园、社康医院等不能和住户公共负荷（地下室、楼梯间、电梯等）共用公共负荷母线段。
（深圳示例）4）中国南方电网10KV及以下业扩受电工程技术导则规定：对于地下室照明、抽水、电梯、消防、公共景观及照明等共用设施设备由小区公用变供电，如上诉设备总容量超过160KW及以上时宜设置小区专用变供电，计量设置在独立配电室内。
（惠州示例）2、负荷计算：1）方案阶段，采用单位指标法：住宅：30~40VA/平方米公寓：50~60VA/平方米车库：10~15VA/平方米会所：60~70VA/平方米商业：100~120VA/平方米幼儿园：50~60VA/平方米2）扩初和施工图阶段,采用需要系数法：3、需要系数：1）深圳市供电局对住户负荷需要系数没有特别的规定，可以按照国标图集《建筑电气常用数据》04DX101-1之P3-16“住宅用电负荷需要系数选择表”选取。
如：按三相配电计算时所连接的户数在375~600户时，需要系数取0.33。
2）除深圳以外，外地供电局对住户用电负荷需要系数，一般都有具体规定，例如，珠海供电局规定：住宅在401户以上时，需要系数取0.45, 有些地方供电局不允许打需要系数，中国南方电网10KV及以下业扩受电工程技术导则规定：户数越多，需要系数选择相应递减，但最少不得小于0.5。
3）设计初期，一定要让甲方提供当地供电局对住户用电容量和需要系数的具体要求。
这非常重要，直接牵涉到变压器台数和容量的设置，继而影响到变配电室布置，若要修改，工作量很大。
4、住宅小区变压器装机容量统计：5、无功功率补偿容量：变压器配置的电容器容量应根据负荷性质确定，补偿到高压侧的功率因数不低于0.9，宜按变压器容量的20%~40%确定，一般取30%。
五、各地常见高低压配电系统设计规定：1、外地项目一定要注意，在设计之前，以上资料要甲方咨询当地供电部分确定，作为我们的设计输入。
当甲方不提供时，也要把我们的做法以书面的形式告诉甲方，征的甲方的同意，以规避设计修改的风险。
2、参考当地”XX市新建住宅供配电设施建设技术导则”。
3、每个地方的规定做法，也是在不断修改。
六、高低压配电室位置选择：1、变电所位置的选择：1）、接近负荷中心；2）、进出线方便；3）、接近电源侧；4）、设备运输方便；5）、不应设在有剧烈振动或高温的场所；6）、不宜设在多尘或有腐蚀性气体的场所，当无法远离时，不应设在污染源盛行风向的下风侧；7）、不应设在厕所、浴室或其他经常积水场所的正下方，且不宜与上述场所相贴邻；8）、不应设在有爆炸危险环境的正上方或正下方，且不宜设在有火灾危险环境的正上方或正下方，当与有爆炸或火灾危险环境的建筑物毗连时，应符合现行国家标准《爆炸和火灾危险环境电力装置设计规范》的规定；9）、不应设在地势低洼和可能积水的场所。
2、变配变电所位于高层建筑(或其他地下建筑)的地下室时，不宜设在最底层。
当地下仅有一层时，应采取适当抬高该所地面等防水措施。
并应避免洪水或积水从其他渠道淹渍配变电所的可能性。
3、当工程内有制冷机房时，变配电室宜靠近用电负荷较大的制冷机房布置，有条件时，可单独为制冷机房设置专用变配电室。
4、变配电室应有通向疏散楼梯的通道。
（深圳示例）5、当配变电所的正上方、正下方为住宅、客房、办公室等场所时，配变电所应作屏蔽处理。
有些供电局规定，配变电所的正上方不能是住宅。
6、低压配电干线供电半径不宜大于200M.七、高低压配电室机房及设备布置：1、设置于变电所内的非封闭式干式变压器，应装设高度不低于1.7m的固定遮栏，遮栏网孔不应大于40mm×40mm。
变压器的外廓与遮栏的净距不宜小于0.6m，变压器之间的净距不应小于1.0m。
2、配电装置的长度大于6m时，其柜（屏）后通道应设两个出口，低压配电装置两个出口间的距离超过15m时，尚应增加出口。
