D971X 电动对夹式软密封蝶阀
D971X/J-6/10/16.Z.Q.C.P.R电动对夹式软密封蝶阀
详细介绍
D971X/J-6/10/16.Z.Q.C.P.R电动对夹式软密封蝶阀的产品类型是碟阀.
简介
D971X/J-6/10/16.Z.Q.C.P.R电动对夹式软密封蝶阀该产品由橡胶密封蝶阀和
碳钢或不锈钢阀板、阀杆构成。
适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
其主要特点为:
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。
设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
主要技术参数
蝶阀密封材料选用和适用温度
执行机构：
类型：CH系列特点：
1.功能强劲:智能型、调节型、开关式。
2.体积小巧：体积仅相当于同类产品的35%左右。
3.使用方便：采用单相电源，接线简单；采用独创的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。
4.保护装置有双重限位、过热保护、过载保护。
全行程时间5秒、10秒、15秒、30秒、45秒、60秒。
及带手动功能。
5.智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和精确定位。
也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或DYR 系列。
大口径阀门一般采用380VAC电动执行器。
D971X/J-6/10/16 Z Q C P R系列电动对夹式软密封蝶阀连接尺寸
相关链接：/fmdf/17275.shtml。
D941X-10 法兰式电动蝶阀使用说明书
法兰式电动传动蝶阀D 9 4 1 X – 1 0使用说明书浙江XXXX有限公司一、产品结构特点简介本蝶阀系我厂研制的软密封双偏心法兰蝶阀，主要适用于水电，钢厂冶炼，造纸，化工，饮食等部门供排水用，尤为适用自来水管路上作为截断和调节流量设备使用。
（短结构取代闸阀可附加法兰短节即成）。
二、性能规范：三、特点：⒈结构简单紧凑重量轻90°旋转开关迅速。
⒉设计合理，装拆容易便于维修。
⒊因双偏心结构减少密封圈的摩擦延长阀门使用寿命。
⒋完全密封，泄漏为零。
⒌更换阀板密封圈，橡胶圈，碟板转轴等材质可适用多种介质和不同温度.6.法兰连接尺寸符合JB78标准.7.结构长度(有长短两种阀体),由用户自选.四、传动方式：有手动、蜗轮动、气动，电动等传动方式。
用户自选。
手轮顺时针方向旋转为关，相反为开。
五、主要零件材料：六、安装使用及维修：1．该阀可安装在空间任意角度管路上。
2．该阀为单向使用，介质流向在阀体上用箭头铸出，安装时要注意。
3．蝶阀安装位置应保证使用，且维修方便。
4．阀门安装前应完成以下工作：（1）应认真仔细核对保证阀门使用情况符合本阀性能规范和要求相符。
（2）阀门安装前必须将阀板密封面与阀体相应配合密封面清除干净，否则不允许启闭阀板。
5．蝶阀安装前应存放在室内干燥处，且阀板开启4-5度位置。
6．蝶阀在管路夹紧时其与两法兰联接各螺栓拧紧力须均匀一致。
7．蝶阀安装后在管路打强度试压时阀板必须处于开启位置.8．在更换阀阀座时先把压环上的全部内六角螺钉取下,压环即可拆下,以便更换阀板密封圈.七、可能发生的故障、原因及消除方法订货须知：为了保证您的使用需要，在您订货时必须详细说明：阀门规格、型号，使用介质，适用温度，管路与阀门连接标准，阀门驱动类型、交货期。
主要外形及尺寸：DN D D1 L短系列H H1 b n-d100 215 180 127 240 120 22 8-￠18125 245 210 140 270 130 24 8-￠18150 280 240 140 300 150 24 8-￠23200 335 295 152 330 180 26 8-￠23250 390 350 165 400 220 28 12-￠23 300 440 400 178 410 220 28 12-￠23 350 500 460 190 460 270 30 16-￠23 400 565 515 216 510 290 32 16-￠25 450 615 565 222 560 320 32 20-￠25 500 670 620 229 590 360 34 20-￠25 600 780 725 267 660 390 36 20-￠30 700 895 840 292 780 460 40 24-￠30 800 1010 950 318 850 530 44 24-￠34 900 1110 1050 330 920 570 46 28-￠34 1000 1220 1160 410 990 630 50 28-￠34 1200 1450 1380 470 1115 750 56 32-￠41 1400 1675 1590 530 1228 850 62 36-￠48 1600 1915 1820 600 1340 990 68 40-￠54 1800 2115 2020 670 1570 1100 72 44-￠54 2000 2325 2230 760 1680 1170 74 48-￠54。
电动全衬胶蝶阀-D971J电动全衬胶蝶阀
蝶阀>>衬胶蝶阀>>电动全衬胶蝶阀产品名称：电动全衬胶蝶阀产品型号：D971J产品口径：DN25～DN600产品压力：0.6～2.5MPa产品材质：碳钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。
工作压力1.0Mpa-50.0Mpa。
工作温度：-196℃-650℃。
连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。
驱动方式：手动、气动、液动、电动。
产品详细信息电动全衬胶蝶阀产品介绍：衬胶蝶阀的蝶板安装于管道的直径方向。
在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，蝶阀处于全开状态。
本类衬胶蝶阀门在管道中一般应当水平安装。
全衬胶蝶阀产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。
电动全衬胶蝶阀适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
电动全衬胶蝶阀应用范围：密封圈材料代号适用温度适用介质NR ≤85℃水、空气、酸碱类CR ≤85℃水、煤气、酸碱类NBR ≤100℃水、油品EPDM ≤120℃水、蒸气、一般酸碱类FKM ≤150℃水、蒸气、强酸碱类电动全衬胶蝶阀结构特点：1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
电磁阀是用来控制流体方向的自动化基础元件，属于执行器;通常用于机械控制和工业阀门上面，对介质方向进行控制，从而达到对阀门开关的控制。
工作原理电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来挡住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置动。
上海电立阀门厂电站阀门系列
上海电立阀门厂电站阀门系列名称：电站阀门（核级阀门）型号：J(L)61Y/J(L)62Y/HL6-HZ1X(Y)/Z61Y/Z62Y材质：WCB/CF3/304/316L等工作温度：425~900ºC简介：“电站阀门”也称电站专用阀门/核级阀门，主要适用于火力电站各种系统的管路上，切断或接通管路介质。
适用介质：水、蒸气等非腐蚀性介质。
电站阀门与其他阀门产品相比的特点是高温高压，独特的自密封设计，压力越高，密封越可靠。
由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。
设计与制造GB/T12234 ASMEB16.34结构长度JB/T3595/ 接口连接尺寸JB/T3595 GB/T12224 /检验与试验JB/T3595 MSS SP61压力与温度基准JB/T3595 ANSI B16.34 。
主要压力等级：公称压力PN1.0~PN150 工作压力P 55 100V、P 55 140V、P 55 170V 。
电站阀结构优势：1.采用压力自紧式密封，阀体支管两端为焊接连接。
2.阀座、阀瓣密封面采用钴基硬质合金堆焊或等离子喷焊而成，耐高温,耐磨、抗擦伤性能好。
3.阀杆经抗腐蚀性氮化处理，有良好的抗腐蚀性和抗擦伤性。
电站阀基本分类：电站闸阀，电站截止阀，电站止回阀，高温高压电站阀门上海电立阀门厂闸阀系列名称：闸阀型号：Z41H(T/W)/Z44H(T/W)/Z11H(T/W)/Z43HF/Z641H/Z941H材质：WCB/CF3/304/316L/灰铸铁等工作温度：-29~500ºC简介：闸阀—上海电立阀门系列产品：高压闸阀。
高温闸阀。
高压高温闸阀。
电动闸阀Z941H。
气动闸阀Z641H。
保温闸阀BZ41H。
高温高压闸阀Z41Y/Z61Y。
两项流闸阀LXLZ971/3H。
高温灰渣闸阀。
带吹扫孔闸阀。
衬氟闸阀Z41F。
正齿轮闸阀Z442Y、伞齿轮闸阀Z542H。
平板闸阀、带导流孔闸阀ZF23Y/ZF83Y/ZF43Y/ZF63Y。

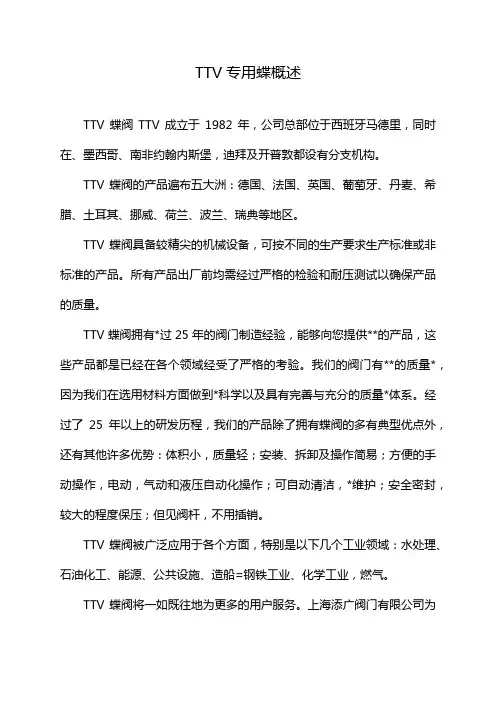

TTV专用蝶概述
TTV专用蝶概述TTV蝶阀TTV成立于1982年，公司总部位于西班牙马德里，同时在、墨西哥、南非约翰内斯堡，迪拜及开普敦都设有分支机构。
TTV蝶阀的产品遍布五大洲：德国、法国、英国、葡萄牙、丹麦、希腊、土耳其、挪威、荷兰、波兰、瑞典等地区。
TTV蝶阀具备较精尖的机械设备，可按不同的生产要求生产标准或非标准的产品。
所有产品出厂前均需经过严格的检验和耐压测试以确保产品的质量。
TTV蝶阀拥有*过25年的阀门制造经验，能够向您提供**的产品，这些产品都是已经在各个领域经受了严格的考验。
我们的阀门有**的质量*，因为我们在选用材料方面做到*科学以及具有完善与充分的质量*体系。
经过了25年以上的研发历程，我们的产品除了拥有蝶阀的多有典型优点外，还有其他许多优势：体积小，质量轻；安装、拆卸及操作简易；方便的手动操作，电动，气动和液压自动化操作；可自动清洁，*维护；安全密封，较大的程度保压；但见阀杆，不用插销。
TTV蝶阀被广泛应用于各个方面，特别是以下几个工业领域：水处理、石油化工、能源、公共设施、造船=钢铁工业、化学工业，燃气。
TTV蝶阀将一如既往地为更多的用户服务。
上海添广阀门有限公司为TTV在消防及水系统一代理商上海添广阀门有限公司成立伊始就显示出了强劲势头，销售的阀门器材有球阀，闸阀，蝶阀，截止阀，止回阀，调节阀，旋塞阀，安全阀，电磁阀，柱塞阀，疏水器｜疏水阀，呼吸阀，过滤器，阻火器，针型阀，排气阀，排污阀，排泥阀，放料阀，平衡阀，管夹阀，角座阀，隔膜阀，减压阀，底阀，视镜，水力控制阀等。
品种齐全质量过硬。
蝶阀系列产品：进口TTV蝶阀、德国进口蝶阀、英国进口蝶阀、日本进口蝶阀、美国进口蝶阀。
对夹式蝶阀、对焊式蝶阀、法兰蝶阀。
气动蝶阀、气动真空蝶阀、气动法兰蝶阀D643、D641、气动对夹蝶阀D671、D673、气动软密封蝶阀D671、D672、D641、气动硬密封蝶阀D673H、D643H、D663H、电动蝶阀、电动对夹蝶阀D973、D971、电动法兰蝶阀D941、D943、电动软密封蝶阀D971X、D972X、D941X、电动硬密封蝶阀D943H、D973H、D963H。

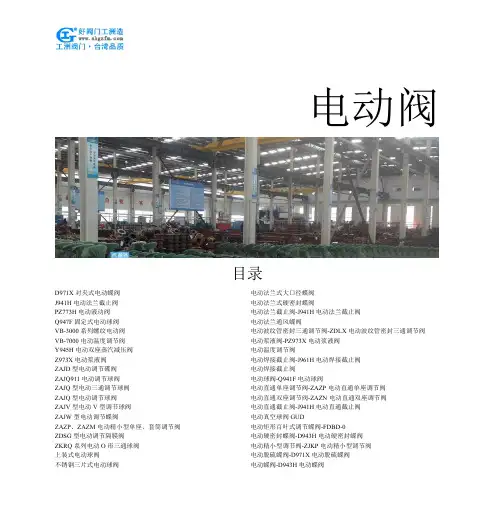

电动阀
电动阀目录D971X对夹式电动蝶阀J941H电动法兰截止阀PZ773H电动液动阀Q947F固定式电动球阀VB-3000系列螺纹电动阀VB-7000电动温度调节阀Y945H电动双座蒸汽减压阀Z973X电动浆液阀ZAJD型电动调节碟阀ZAJQ911电动调节球阀ZAJQ型电动三通调节球阀ZAJQ型电动调节球阀ZAJV型电动V型调节球阀ZAJW型电动调节蝶阀ZAZP、ZAZM电动精小型单座、套筒调节阀ZDSG型电动调节隔膜阀ZKRQ系列电动O形三通球阀上装式电动球阀不锈钢三片式电动球阀电动法兰式大口径蝶阀电动法兰式硬密封蝶阀电动法兰截止阀-J941H电动法兰截止阀电动法兰通风蝶阀电动波纹管密封三通调节阀-ZDLX电动波纹管密封三通调节阀电动浆液阀-PZ973X电动浆液阀电动温度调节阀电动焊接截止阀-J961H电动焊接截止阀电动焊接截止阀电动球阀-Q941F电动球阀电动直通单座调节阀-ZAZP电动直通单座调节阀电动直通双座调节阀-ZAZN电动直通双座调节阀电动直通截止阀-J941H电动直通截止阀电动真空球阀GUD电动矩形百叶式调节蝶阀-FDBD-0电动硬密封蝶阀-D943H电动硬密封蝶阀电动精小型调节阀-ZJKP电动精小型调节阀电动脱硫蝶阀-D971X电动脱硫蝶阀电动蝶阀-D943H电动蝶阀不锈钢电动三通球阀不锈钢电动四通换向球阀不锈钢电动智能球阀不锈钢电动球阀中线电动对夹软密封蝶阀-D971X中线电动对夹软密封蝶阀动态平衡电动调节阀-WM115动态平衡电动调节阀多回转阀门电动装置大口径电动软密封蝶阀-D942X大口径电动软密封蝶阀对夹式电动软密封蝶阀-D971X对夹式电动软密封蝶阀智能型电动调节阀-ZRQM智能型电动调节阀智能型电动隔膜阀-KB型智能型电动隔膜阀智能电动调节蝶阀-D971X智能电动调节蝶阀活塞式电动遥控阀焊接电动截止阀-J961Y焊接电动截止阀电动O型调节阀-ZDJR、ZJKR电动O型调节阀电动O形切断球阀电动V型调节球阀-ZDRV电动V型调节球阀电动Y型浆料阀-JS945Y电动Y型浆料阀电动三通合流、分流调节阀-ZAZQ、ZAZX型电动三通合流、分流调节阀电动三通球阀-Q945F、Q944F电动三通球阀电动三通调节球阀电动三通调节阀-ZAZQ电动三通调节阀电动不锈钢球阀-Q941F电动不锈钢球阀电动二通球阀电动二通电磁阀-SRA2100电动二通电磁阀电动二通阀-VD32电动二通阀电动二通阀-VD71电动二通阀电动二通阀-VD72电动二通阀电动二通阀电动伸缩蝶阀电动偏心半球阀PQ94FYH电动偏心旋塞阀-PLV电动偏心旋塞阀电动全衬胶蝶阀-D971J电动全衬胶蝶阀电动单座调节阀-ZAZP电动单座调节阀电动单座调节阀ZAZP电动双偏心球阀-PQ940F电动双偏心球阀电动双座蒸汽减压阀-Y945H电动双座蒸汽减压阀电动双座调节阀-ZAZN型电动双座调节阀电动双阀座蒸汽减压阀-Y945H电动双阀座蒸汽减压阀电动四通球阀电动固定式球阀-Q947F电动固定式球阀电动固定式球阀电动圆形百叶式调节蝶阀-DBD-0电动衬氟O型球阀电动衬氟球阀电动衬氟隔膜阀电动衬胶隔膜阀-G941J电动衬胶隔膜阀电动角形调节阀ZAZSZAZSC电动角形高压调节阀-ZDLS型电动角形高压调节阀电动调节球阀-ZDRV电动调节球阀电动调节球阀电动调节通风蝶阀-ZDLW电动调节通风蝶阀电动调速蝶阀电动调速蝶阀DV942XH电动超薄型球阀电动轨道球阀电动软密封蝶阀-D342X电动软密封蝶阀电动软密封蝶阀-D942X电动软密封蝶阀电动通风蝶阀-TD941W电动通风蝶阀电动通风蝶阀电动陶瓷球阀电动隔膜调节阀ZAZTZAT型电动隔膜阀电动高压螺纹球阀电动高真空蝶阀GID-A电动高真空蝶阀GID电子式三通电动调节阀电子式双座电动调节阀-ZDLN电子式双座电动调节阀电子式电动O型固定球阀电子式电动三通合流调节阀-ZDLQ电子式电动三通合流调节阀电子式电动单座调节阀-ZDLP、ZDLM电子式电动单座调节阀电子式电动双座调节阀电子式电动套筒调节阀-ZDLM电子式电动套筒调节阀电子式电动管夹阀电子式电动调节(切断)蝶阀电子式电动调节阀电子式电动顶导向调节阀-ZSAP电子式电动顶导向调节阀电子式电动高温调节阀硬密封电动蝶阀部分回转阀门电动装置防爆电动套筒调节阀-ZDLM防爆电动套筒调节阀防爆电动笼式单座调节阀-DHSC防爆电动笼式单座调节阀隔膜式电动遥控阀-J145X隔膜式电动遥控阀隔膜式电动遥控阀高温电动球阀-QJ941M高温电动球阀电动型温度自力式调节阀-ZZWPE电动型温度自力式调节阀电动塑料球阀-Q941S电动塑料球阀电动塑料球阀电动夹管阀电动套筒调节阀-ZAZM电动套筒调节阀电动对夹式球阀-Q971F电动对夹式球阀电动对夹式硬密封球阀电动对夹式硬密封蝶阀-D973H电动对夹式硬密封蝶阀电动对夹式软密封蝶阀-D972X电动对夹式软密封蝶阀电动对夹式软密封蝶阀WBEX（D972X）电动对夹衬胶蝶阀电动弹性金属密封蝶阀-Dt973H电动弹性金属密封蝶阀电动微型球阀电动截止阀-J941电动截止阀电动控制阀-600X电动控制阀电动控制阀电动放料阀-YTG45电动放料阀电动放料阀电动柱塞截止阀-UJ941H电动柱塞截止阀电动柱塞阀电动气动管夹阀电动法兰式三维偏心硬密封蝶阀D971X对夹式电动蝶阀一、产品说明：二、产品概述：上海公司研制的软密封中线对夹式蝶阀，双偏心法兰式蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。

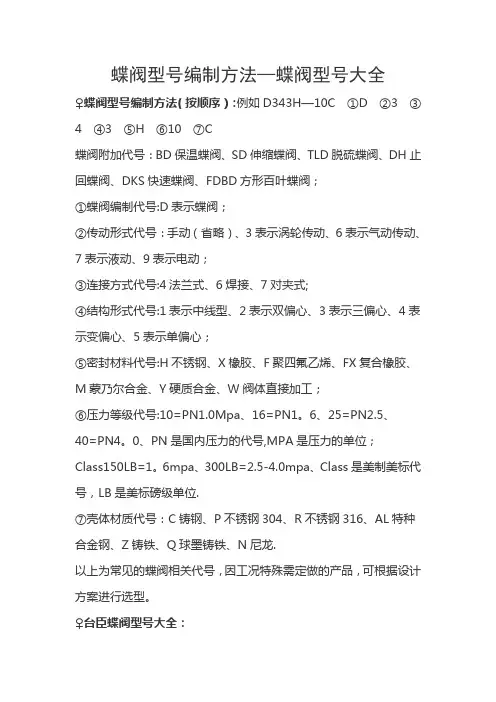

蝶阀型号大全
蝶阀型号编制方法—蝶阀型号大全♀蝶阀型号编制方法（按顺序）：例如D343H—10C ①D ②3 ③4 ④3 ⑤H ⑥10 ⑦C蝶阀附加代号：BD保温蝶阀、SD伸缩蝶阀、TLD脱硫蝶阀、DH止回蝶阀、DKS快速蝶阀、FDBD方形百叶蝶阀；①蝶阀编制代号:D表示蝶阀；②传动形式代号：手动（省略）、3表示涡轮传动、6表示气动传动、7表示液动、9表示电动；③连接方式代号:4法兰式、6焊接、7对夹式;④结构形式代号:1表示中线型、2表示双偏心、3表示三偏心、4表示变偏心、5表示单偏心；⑤密封材料代号:H不锈钢、X橡胶、F聚四氟乙烯、FX复合橡胶、M蒙乃尔合金、Y硬质合金、W阀体直接加工；⑥压力等级代号:10=PN1.0Mpa、16=PN1。
6、25=PN2.5、40=PN4。
0、PN是国内压力的代号,MPA是压力的单位；Class150LB=1。
6mpa、300LB=2.5-4.0mpa、Class是美制美标代号，LB是美标磅级单位.⑦壳体材质代号：C铸钢、P不锈钢304、R不锈钢316、AL特种合金钢、Z铸铁、Q球墨铸铁、N尼龙.以上为常见的蝶阀相关代号，因工况特殊需定做的产品，可根据设计方案进行选型。
♀台臣蝶阀型号大全：衬氟蝶阀：D71F46、D671F46、D971F46对夹蝶阀:D71F、D71H、D71X、D71Y;法兰蝶阀：D41F、D41H、D41X、D41W、D341F、D341H、D341X、D341W；方形蝶阀:FDBD对焊蝶阀：D363F、D363H、D363W、D963F、D963H、D963W；气动蝶阀：D641F、D641H、D641W、D642F、D642H、D642W、D643F、D643H、D643W、D671F、D671H、D671W、D673F、D673H、D673W；电动蝶阀：D941F、D941H、D941W、D942F、D942H、D942W、D943F、D943H、D943W、D971F、D971H、D971W、D973F、D973H、D973W；三偏心蝶阀:D343F、D373F、D343H、D373H、D343W、D373W；伸缩蝶阀：SD41X、SD41H、SD341X、SD341H、SD641X、SD641H、SD941X、SD941H；双向密封蝶阀：DS343H、DS643H、DS943H；保温蝶阀：BD343H、BD343W；液控蝶阀：HD7Q41X全液控、HD7s41X重锤式、YxKD743H快速、HBD7Z43H缓闭式、DX7K41H蓄能罐式。
电动阀门接线
电动阀门接线会议审议并原则通过了《国务院关于加强食品等产品安全监督管理的特别规定(草案)》。
该草案严格规定了生产经营者的行为规范，强化了地方人民政府和监督管理部门的职责，加大了对违法行为的处罚力度。
会议决定，该草案经进一步修改后，由国务院公布施行。
发改委回应上调电价申请:观察一段时间后再审慎决策国家发展和改革委员会价格司司长曹长庆25日说，鉴于煤炭价格保持基本稳定，电力企业的收益也在不断地增长，对电力企业上调电价的申请，国家发展改革委需要“先观察一段时间，再审慎决策。
”曹长庆在发展改革委2007年上半年经济运行新闻发布会上说，实行煤电价格联动机制，在煤炭价格上涨较快的情况下，对适度缓解煤价上涨对电力企业成本推动的压力，是有积极作用的。
今年以来，煤首页>>产品中心>>D971X对夹式电动蝶阀一、产品说明：二、产品概述：上海公司研制的软密封中线对夹式蝶阀，双偏心法兰式蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。
三、产品特点：1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。
四、主要技术参数：公称通经DN（mm) 50～2000 50～1600公称药理PN（MPa) 0.61.0 1.6密封试验(MPa) 0.661.1 1.76强度试验(MPa) 0.91.52.4适用温度丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃适用介质水、空气、天然气、油品及弱腐蚀性流体泄漏率符合GB/T13927-92标准驱动方式蜗轮传动、电动、气动、液动五、主要零部件材料：零件名称材料阀体WCB、QT450-10、HT200、HT250六、执行标准：七、D971X-6/10/16对夹式电动软密封蝶阀主要外形连接尺寸单位(mm):订货须知：一、①D971X对夹式电动蝶阀产品名称与型号②D971X对夹式电动蝶阀口径③D971X对夹式电动蝶阀是否带附件二、若已经由设计单位选定公司的D971X对夹式电动蝶阀型号，请按D971X对夹式电动蝶阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：电动伸缩蝶阀电动二通球阀电动法兰通风蝶阀电动法兰式大口径蝶阀蝶阀>>通风蝶阀>>电动圆形百叶式调节蝶阀产品名称：电动圆形百叶式调节蝶阀产品型号：DBD-0.05产品口径：DN300-4000产品压力：0.05MPa产品材质：铸钢、不锈钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
对夹蝶阀的标准尺寸表
对夹蝶阀的标准尺寸表对夹蝶阀的标准尺寸表 1（以DN100手柄对夹蝶阀为例）zxc 般德阀门zxc般德阀门DN100手柄对夹蝶阀图纸zxc般德阀门对夹式蝶阀规格标准zxc般德阀门名称设计及制造结构长度试压标准上法兰尺寸参照标准GB/T 12238-2008GB/T 12221-2008GB/T 13927-2008ISO 5211对夹式蝶阀尺寸信息zxc般德阀门DN NPS（英寸）A D1D2DN502"4573.392.3DN652.5"4986107DN803"49100.9122DN1004" 55132153DN1255"58.5156179对夹式蝶阀用途广泛，配合不同的阀门材质，不同的驱动形式，可以适应不同的介质及工况环境。
对夹式蝶阀是采用对夹连接方式的蝶阀，对夹式蝶阀的蝶板安装于管道的直径方向，在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，可以起到流量调节的作用，当蝶板旋转到90°时，阀门达到最大开度。
（尺寸参数仅供参考，需要对夹蝶阀详细尺寸请联系网站在线客服）zxc般德阀门对夹式蝶阀根据密封圈材质有软密封和硬密封之分。
密封圈材质为软密封的对夹式蝶阀，有非常良好的密封性能，但也因为自身材质的局限性，不能在含有高温、高压介质的管道上使用。
而密封圈材质为硬密封的对夹式蝶阀，因为密封材质为金属合金的缘故，拥有较强的耐高温高压性能，但密封性能不太好。
zxc般德阀门对夹式蝶阀的驱动形式常见的有手柄传动、涡轮驱动、气动、电动等。
其中手柄和涡轮属于手动的驱动形式；气动和电动驱动属于自动的驱动形式，这类阀门通常使用在人工无法操作或者有一定危险性的工况环境中。
zxc般德阀门对夹蝶阀的标准尺寸表 2zxc般德阀门D71X手柄对夹蝶阀D371X涡轮式对夹蝶阀D671X气动对夹蝶阀D971X电动对夹蝶阀D371F衬氟对夹蝶阀D71F4衬四氟手柄对夹蝶阀D371F4衬四氟蜗轮对夹蝶阀对夹蝶阀的标准尺寸表 3zxc般德阀门般德阀门，优质的对夹式蝶阀产品生产厂家，每一件蝶阀产品出厂前都经过极其严格的质量检测，保证产品出厂合格率，并且拥有良好的售后服务体系，保障产品品质。
