离心风机的型号及其说明
离心式风机型号的含义
离心式风机型号含义
以4—72—11系列为例，说明如下：
其中，“4—72”称为基本型号，它是以压力系数乘10取其整数值和比转数来表示的。
“11”称为补充型号，它是用风机进口的吸入型式和设计次数这两部分表示的。
风机进口的吸入型式代号见下表。
“N08”是机号，机号是用风机叶轮直径的分米数来表示的，有小数尾数，一般只取整数或1/2．前面加上“№”。
机号中的“8”就表示这台风机的叶轮直径为800毫米。
最后的“c”表示转动方式为c式。
即悬臂支承皮带轮在轴承外侧。
传动方式规定为六种方式，用汉语拼音字母作代号，见下表。
有时为了区别采用相同的基本型号但用途不同的风机，又在基本型号前加上用途代号。
例如，隧道窑上常用来排烟或抽余热的锅炉引风机：Y4—73—11 №9D。
前面的“Y”即为用途代号，是汉语拼音“引”(YIN)字的第一个字母。
风机的用途代号见表：。
离心式风机型号的意义介绍
P< 通风机<p<4 鼓风机p>4 压缩风机W9-26№16D第一个位置代表风机的用途W高温 F防腐 B防爆 ...第二个位置代表风机的压力特征 9高压 8高压 6中压 5中压 4低压 3低压第三个位置连接符号第四个位置，代表风机的压力与风量的特征比值72大风量 68中风量 26低风量19小风量 12 小风量第五个位置数学符号第六个位置代表风机叶轮直径 16叶轮直径米 12叶轮直径米 10叶轮直径米4-72 No5A风机型号：4-72 4代表压力系数，72代表风量系数No 是几号的意思 5代表叶轮直径（500mm）A 传动方式电机与风机直连Y2-13风机型号是什么意思？风机型号是如何表示的？离心风机的型号，由基本型号和补充型号所组成。
如果风机的基本型号相同，而用途不同时，为方便区别，在基本型号前加“G”或“Y”等符号。
“G”表示送风机（鼓风机）“Y”表示引风机。
补充型号由两位数字组成。
第一位数字表示风机进口吸入型式，以“0”、“1 ”、“2”表示，其中“0”代表双吸风机；“1 ”代表单吸风机；“2”代表两级串联风机。
第二位数字代表设计序号。
风机型号完整的表示方法就包括：名称、型号、机号、传动方式、旋转方向、出口位置等部分。
离心风机型号的意义怎样?四川华驰风机以4—72—11系列为例，说明如下：其中，“4—72”称为基本型号，它是以压力系数乘10取其整数值和比转数来表示的。
“11”称为补充型号，它是用风机进口的吸入型式和设计次数这两部分表示的。
风机进口的吸入型式代号见下表。
“N08”是机号，机号是用风机叶轮直径的分米数来表示的，有小数尾数，一般只取整数或1/2．前面加上“№”。
机号中的“8”就表示这台风机的叶轮直径为800毫米。
最后的“c”表示转动方式为c式。
即悬臂支承皮带轮在轴承外侧。
传动方式规定为六种方式，用汉语拼音字母作代号，见下表。
有时为了区别采用相同的基本型号但用途不同的风机，又在基本型号前加上用途代号。
离心风机型号与风量
离心风机型号与风量一、引言离心风机是一种常见的流体机械设备，广泛应用于工业生产、建筑通风、航空航天等领域。
离心风机的型号和风量是选择和应用离心风机时需要考虑的重要因素。
本文将介绍离心风机型号的分类和风量的计算方法，并分析不同型号和风量对风机的性能和应用的影响。
二、离心风机型号的分类离心风机的型号根据其结构和工作原理可分为多种类型，常见的类型包括：前曲板式离心风机、后曲板式离心风机和直流离心风机。
1. 前曲板式离心风机前曲板式离心风机是一种常见的离心风机类型。
其特点是在风机叶轮的进风侧设置了前曲板，通过改变前曲板的角度来控制风机的进风量和出风量。
前曲板式离心风机结构简单、制造成本低，适用于较小的风量和压力。
2. 后曲板式离心风机后曲板式离心风机是在离心风机叶轮的出风侧设置了后曲板，通过改变后曲板的角度来控制风机的出风量和压力。
后曲板式离心风机具有良好的调节性能和较大的风量，适用于较大的风量和压力条件。
3. 直流离心风机直流离心风机是一种较新的离心风机类型，采用了直流电机作为动力源，具有体积小、重量轻、控制方便等优点。
直流离心风机适用于对体积和重量有要求的场合，如电子设备散热、通风系统等。
三、风量的计算方法离心风机的风量是指单位时间内通过风机的气体体积流量，常用的计量单位有立方米每小时(m³/h)和立方米每秒(m³/s)。
计算离心风机的风量涉及到风机的转速、叶轮直径和叶轮进口处的总压力。
一般来说，风机的风量与叶轮转速成正比，与叶轮直径和进口总压力成正比。
风量的计算公式为：Q = n × D × SP其中，Q表示风量，n表示转速，D表示叶轮直径，SP表示进口总压力。
需要注意的是，离心风机的出风量不仅受到风机本身的参数影响，还受到系统管路的阻力等因素的影响。
在实际应用中，需要综合考虑这些因素来确定最终的风量。
四、不同型号和风量对风机性能和应用的影响不同型号和风量的离心风机具有不同的性能和应用特点。
F4-72玻璃钢离心风机说明书
F4-72玻璃钢离心风机F4—72玻璃钢离心风机系列是我公司在原有4—72离心风机的基础上设计的新型风机，保留了原型风机的空气动力学性能，又用特殊工艺制作，具有效率高、噪声低、质轻高强、耐腐蚀，抗老化等优点。
本系列风机广泛应用于一般工厂及各类建筑物的通风换气，且特别适用于化工、电镀、医药等特殊行业，对输易燃易爆气体的场所，可选用BF4—72玻璃钢防爆离心风机，该系列风机与其它风机相比较，更具有良好的使用性能和使用寿命。
如用户需要风机机架请在订货时说明。
其中C式传动、6A以上玻璃钢离心风机外形结构安装尺寸，在订购风机的同时，按照各机号，另行提供图纸，也可参照用户要求生产。
风机型式、传动方式风机可制成左旋和右旋两种形式，从电机一端正视，叶轮按顺时针方向旋转，称为右旋风机，以“右”表示；按逆时针方向旋转，称为左旋风机，以“左”表示。
风机的出口位置，以机壳的出风口角度表示。
风机转向及出风口位置示意图如下：F4—72型玻璃钢离心通风机性能与选用件表4-72-11 No.2.8A数r/min 序号全压kg/m3流量m3/h 电动机地脚螺栓（4套）型号功率kw00 1 97 1330 Y90S-2 1.5 M10×2504-72-11 No.3.6A4-72-11No.4A4-72-11No.4.5A4-72-11No.6A4．72—1 1 NO．6C4-72-11No.8C4-72-11No.10C4—72—11N0.12C进风口出风口安装及外形尺寸D1D2D3连接螺栓B1 B2 B3 B4 B5 B6 速连螺检孔A1 A2A3 A4 A5 A6规格个数直径 个数间距M(d)X1n n 1 d2 n2 n 2xb1 n4xb2Φ650 Φ650 Φ708 M 18x18 16 420 456 476 480 510 534 Φ7 24 6x76 6x85 420 283 590 460 166 410 Φ800 Φ860 Φ918 M 12x35 16 560 625 669 640 700 764 Φ15 20 5x125 5x140 560 349.5 697 520 175 440 Φ1000 Φ1605 Φ1123 M 12x35 16 700 765 809 800 860 906 Φ15 20 5x153 5x172 700 429.5 759 520 164 440 Φ1200 Φ1270 Φ1328 M 12x35 24 840 900 949 960 1008 1066 Φ15 24 6x150 6x168 840 49.5 933 700 204 620装及外形尺寸叶轮重量风机重量(kg 不包括电机重量B2B3 B4 B5 E1 E2 E3 E4 E5 E6 H1 H2H3 H4 LS地肢螺栓M(d2)X12m(d3)x13109 480 392 572 482 662 1144 700 250 390 295 1348 2 526 700 964 M 24x500M12x30033C366D337112.5 510 523 763 643 883 1526 940 280 520 360 1560.5 2 699 920 1286 M 24x630M16x40098C720D71094.5 510 653 953 803 1103 1908 1180 280 520 360 1710.5 2 859 1150 1606 M 24x830M12x40012D850D840129.5 700 783 1143 963 1323 2288 1420 375 500 360 2087.5 5 999 1380 1926 M 30x750M16x400 193C119D118No.6.8.10.12.C离心通风机安装及外型尺寸号进风口出风口D1 D2 D3连接螺栓B1 B2 B3 B4 B5 B6螺栓孔规格个数直径个数间距M(d2)×11n1 d2 n2 n3b2 n4b2.8配用电动机B35型Y90S-2 Φ280Φ306Φ324M8×16 8 196 228 250 224 255 227 Φ7 12 3×76 3×83.2 Y90S-4Φ320Φ350Φ367M8×16 16 224 255 278 255 288 309 Φ7 12 3×85 3×9 Y90L-23.6 Y90S-4Φ360Φ384Φ415M8×16 16 252 285 306 288 316 341 Φ7 12 3×95 3×1 Y100L-24 Y90S-4Φ400Φ440Φ462M8×18 16 280 314 336 320 356 374 Φ7 16 4×78.5 4×8 Y132S-24.5 Y90S-4Φ450 Φ490Φ512M8×18 16 315 350 371 360 396 414 Φ7 16 4×87.5 4×9 Y132S-25 Y100L-4Φ500Φ550Φ572M8×18 16 350 384 406 400 434 454 Φ7 16 4×96 4×1 Y160M-26 Y100L-6Φ600Φ650Φ676M8×18 16 420 455 476 480 510 534 Φ7 20 5×91 5×1 Y112M-4装及外形尺寸叶轮重量(公斤) 风机重(公斤)不包括电机电机重量(公斤A2 A3 A4 A5 B7 B8 E1 E2 E3 E4 E5 E6 H 地脚螺栓L M(d)×12100 208.5 140 100 100 130 464 186 268 225.5 309 560 90 M8×250 487 6 20 22114 222.5 140 100 180 130515 209.5 305.5 257.5 353.5 63690 M8×250 5157 2523 235 140 125 180 155 90 540 26128 236.5 140 100 180 130579 235.5 343.5 289.5 397.5 71290 M8×250 5436 3123 263 160 140 205 176 100 M10×250 803 25。

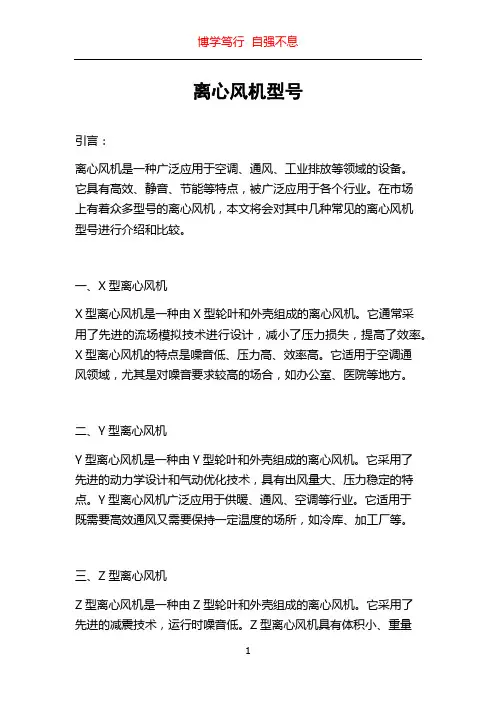

离心风机型号
离心风机型号引言：离心风机是一种广泛应用于空调、通风、工业排放等领域的设备。
它具有高效、静音、节能等特点，被广泛应用于各个行业。
在市场上有着众多型号的离心风机，本文将会对其中几种常见的离心风机型号进行介绍和比较。
一、X型离心风机X型离心风机是一种由X型轮叶和外壳组成的离心风机。
它通常采用了先进的流场模拟技术进行设计，减小了压力损失，提高了效率。
X型离心风机的特点是噪音低、压力高、效率高。
它适用于空调通风领域，尤其是对噪音要求较高的场合，如办公室、医院等地方。
二、Y型离心风机Y型离心风机是一种由Y型轮叶和外壳组成的离心风机。
它采用了先进的动力学设计和气动优化技术，具有出风量大、压力稳定的特点。
Y型离心风机广泛应用于供暖、通风、空调等行业。
它适用于既需要高效通风又需要保持一定温度的场所，如冷库、加工厂等。
三、Z型离心风机Z型离心风机是一种由Z型轮叶和外壳组成的离心风机。
它采用了先进的减震技术，运行时噪音低。
Z型离心风机具有体积小、重量轻、安装方便等优点。
它适用于一些空间有限的场合，如狭小的机房、电梯井等。
四、C型离心风机C型离心风机是一种由C型轮叶和外壳组成的离心风机。
它采用了全封闭结构，既能有效减少噪音，又能降低能耗。
C型离心风机适用于密闭的空间，如地下车库、地铁车站等。
它具有节能、安静等优点，适合在人员密集场所使用。
五、E型离心风机E型离心风机是一种由E型轮叶和外壳组成的离心风机。
它采用了先进的风量分区技术，能够根据实际需要进行调节。
E型离心风机适用于需要灵活调控风量的场合，如实验室、电子厂等。
它具有灵活性高、效率高的特点，能够满足不同场合的需求。
六、总结综上所述，离心风机是一种十分重要的设备，它在空调、通风、工业排放等领域发挥着重要作用。
市场上有着各种型号的离心风机，每种型号都有其独特的特点和适用场合。
选择合适的离心风机型号非常关键，需要根据实际需求综合考虑。
在选择离心风机时，可以根据场所的噪音要求、出风量需求、空间限制、安装方便性等因素进行综合考虑。
离心风机型号及参数表
离心风机型号及参数表
日益增长的绿色节能理念，促使越来越多的企业投资研发新型离心风机。
离心风机具有节能、环保、节能高效、噪音低、节省空间等优势，受到企业的青睐。
近年来，离心风机的研发水平和应用范围更是取得了长足的发展。
离心风机能够将空气通过轴心转动的叶轮来实现抽送，从而取得间隙空间的压缩，达到节能的目的。
多型号的离心风机的参数表如下： 1、Y2系列离心风机：它们具有多功能变频控制，可以自动调节风量，并且广泛应用于大型工厂、垃圾处理场所、矿井和水处理设备等场所。
2、Y5系列离心风机：它们具有低噪音、高效率、低温升和稳定性能等优点，适用于一般居住场所。
3、Y7系列离心风机：他们具有轻量、噪音低、强力、可靠性高和易于操作等特点，并且广泛应用于工业场所、制冷设备、厨房等。
4、Y10系列离心风机：它们具有耐高温和耐腐蚀性能强，一般用于汽车、电力、化工等行业。
5、Y15系列离心风机：它们具有小型、安装方便、低耗能、高效率、静音等特点，是综合性能优异的新型离心风机。
离心风机是近年来重要的节能设备，它可以帮助企业节约能源，降低成本，提升企业的竞争力。
离心风机的多型号参数表，可以根据不同企业的需求，帮助企业选择适合的离心风机，实现节能减排。
离心风机的研发和应用将会不断推动绿色环保理念的发展，为保
护地球环境作出积极贡献。
企业要实行节能环保，首先就要根据实际情况认真选择合适的离心风机，并且严格按照规定进行操作，以便让离心风机达到最佳性能。
综上所述，离心风机是当前经济发展的重要节能设备，企业要尽可能的选择可靠的离心风机设备，严格按照规定运行，有效的实现企业节能减排的目标。
高压离心风机的型号与参数
高压离心风机的型号与参数
一、高压离心风机的简介：一般来说高压风机在设计条件下，风压为
30kPa~200KPa或压缩比e=1.3~3的风机就属于高压风机范畴，目前行业内一般是把气环式真空泵划归为高压风机。
高压风机，也叫高压鼓风机，区别在于一般离心式鼓风机。
但不同的高压风机厂家，有不一样的风机参数，大同小异。
二、高压离心风机的型号：
1、单段单相高压离心风机：由于高压风机的使用非常的广泛，它的选型也相对复杂。
以下是单相单段高压风机型号的参数，可供大家参考：
2、单段三相高压离心风机：在不同的工作现场，对高压风机压力和流量的需求也不一样，以下是单段三相高压风机型号的参数，可供大家参考：。
离心式风机型号的意义介绍
P=出口压力：进口压力P< 通风机<p<4 鼓风机p>4 压缩风机W9-26№16D第一个位置代表风机的用途W高温 F防腐 B防爆 ...第二个位置代表风机的压力特征 9高压 8高压 6中压 5中压 4低压 3低压第三个位置连接符号第四个位置，代表风机的压力与风量的特征比值72大风量 68中风量 26低风量 19小风量 12 小风量第五个位置数学符号第六个位置代表风机叶轮直径 16叶轮直径米 12叶轮直径米 10叶轮直径米4-72 No5A风机型号：4-72 4代表压力系数，72代表风量系数No 是几号的意思 5代表叶轮直径（500mm）A 传动方式电机与风机直连Y2-13风机型号是什么意思风机型号是如何表示的的型号，由基本型号和补充型号所组成。
如果风机的基本型号相同，而用途不同时，为方便区别，在基本型号前加“G”或“Y”等符号。
“G”表示送风机（鼓风机）“Y”表示引风机。
补充型号由两位数字组成。
第一位数字表示风机进口吸入型式，以“0”、“1 ”、“2”表示，其中“0”代表双吸风机；“1 ”代表单吸风机；“2”代表两级串联风机。
第二位数字代表设计序号。
风机型号完整的表示方法就包括：名称、型号、机号、传动方式、旋转方向、出口位置等部分。
型号的意义怎样四川华驰风机以4—72—11系列为例，说明如下：其中，“4—72”称为基本型号，它是以压力系数乘10取其整数值和比转数来表示的。
“11”称为补充型号，它是用风机进口的吸入型式和设计次数这两部分表示的。
风机进口的吸入型式代号见下表。
“N08”是机号，机号是用风机叶轮直径的分米数来表示的，有小数尾数，一般只取整数或1/2．前面加上“№”。
机号中的“8”就表示这台风机的叶轮直径为800毫米。
最后的“c”表示转动方式为c式。
即悬臂支承皮带轮在轴承外侧。
传动方式规定为六种方式，用汉语拼音字母作代号，见下表。
有时为了区别采用相同的基本型号但用途不同的风机，又在基本型号前加上用途代号。
