明框玻璃幕墙四大类型材料
玻璃幕墙材料下单要点
玻璃幕墙材料下单要点
玻璃幕墙使用的材料基本分为：骨架、玻璃、填缝材料和粘接材料四大部分。
1．骨架材料：骨架，主要有构成骨架的各种型材，以及连接与固定的各种规格的连接件，紧固件。
型材有：角钢、方钢管、槽钢及铝合金型材。
紧固件主要有：膨胀螺栓、铝打钉、射钉，连接件多采用角钢、槽钢、钢板加工而成。
铝合金型材应采用精制铝合金型材，并符合GB5237标准要求。
铝合金氧化膜不低于AA15级。
铝合金杆件型材截面受力部分的壁厚不应小于3mm。
玻璃幕墙所用铝合金材料均根据需要制成各种复杂几何形状断面的型材，其合金成分及机械性能应有生产厂家的合格证。
型材表面经阳极氧化处理或镀古铜色。
2．玻璃：玻璃幕墙的玻璃，按品种分有浮法透明玻璃、吸热玻璃(又称染色玻璃)、垫反射玻璃(又称镜面玻璃)、中空玻璃。
按构造分有单层玻璃和双层玻璃，单层玻璃一般由钢化玻璃制成，厚度一般为5或7mm。
双面玻璃通常用非钢化玻璃制成，厚度一般为5-12-5(mm)或7-9-7(mm)，中间数值为两层玻璃之间间隙。
3．填缝材料：填缝材料是用于玻璃幕墙装配及块与块之间的缝隙处理，一般常用填充材料、密封材料、防水材料三种组成。
填充材料，主要是用在间隙的底部，起到填充作用。
幕墙工程中使用。
4．胶粘剂：由于胶粘剂品种繁多，适应性能各有不同，对肢粘剂必须
进行性能检验，检验其粘接强度和粘接后是否脱胶起鼓，符合要求后才能正式操作使用。
5．其他材料：如防火、保温材料、镀色铝墙板(用于装饰玻璃幕墙边缘或建筑物拐角处)，亦应根据设计要求及相关规范进行检查、验收。

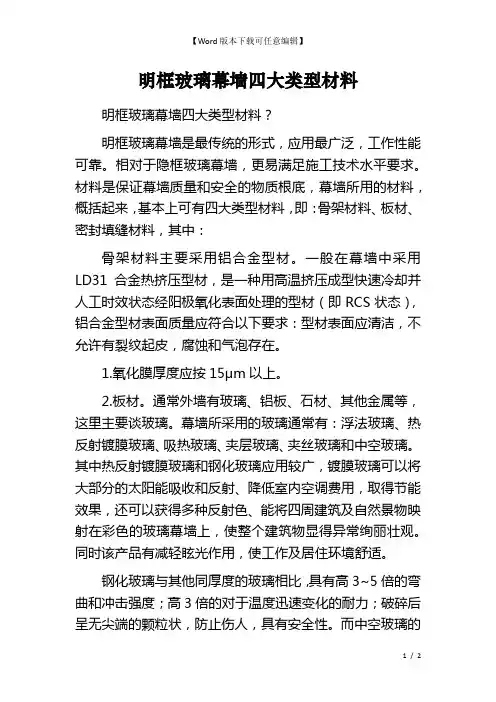

明框玻璃幕墙四大类型材料
明框玻璃幕墙四大类型材料
明框玻璃幕墙四大类型材料？
明框玻璃幕墙是最传统的形式，应用最广泛，工作性能可靠。相对于隐框玻璃幕墙，更易满足施工技术水平要求。材料是保证幕墙质量和安全的物质根底，幕墙所用的材料，概括起来，基本上可有四大类型材料，即：骨架材料、板材、密封填缝材料，其中：
骨架材料主要采用铝合金型材。一般在幕墙中采用LD31合金热挤压型材，是一种用高温挤压成型快速冷却并人工时效状态经阳极氧化表面处理的型材（即RCS状态），铝合金型材表面质量应符合以下要求：型材表面应清洁，不允许有裂纹起皮，腐蚀和气泡存在。
1.氧化膜厚度应按15μm以上。
2.板材。通常外墙有玻璃、铝板、石材、其他金属等，这里主要谈玻璃。幕墙所采用的玻璃通常有：浮法玻璃、热反射镀膜玻璃、吸热玻璃、夹层玻璃、夹丝玻璃和中空玻璃。其中热反射镀膜玻璃和钢化玻璃应用较广，镀膜玻璃可以将大部分的太阳能吸收和反射、降低室内空调费用，取得节能效果，还可以获得多种反射色、能将四周建筑及自然景物映射在彩色的玻璃幕墙上，使整个建筑物显得异常绚丽壮观。同时该产品有减轻眩光作用，使工作及居住环境舒适。
钢化玻璃与其他同厚度的玻璃相比，具有高3~5倍的弯曲和冲击强度；高3倍的对于温度迅速变化的耐力；破碎后呈无尖端的颗粒状，防止伤人，具有安全性。而中空玻璃的隔声性能和隔热性能优良。所以，可根据建筑物的不同需要选取各种幕墙玻璃的类型。
3.建筑密封胶（耐候胶）与构造密封胶（构造胶）。耐候胶与构造胶有许多性能要求是相似的，但耐候胶更强调大气变化、耐紫外线、耐老化的性能，主要用于外部建筑密封，对耐候性有更高的要求；而构造胶更重要的是其强度、延性、粘结性能等力学性能要求。目前使用较多的硅硐耐候密封胶和构造硅硐密封胶是美国GE公司及DowCorning（道康宁）公司的产品，以及国内的几种产品，如____市白云粘胶厂生立的____新展粘胶厂生产的系列胶需要注意的是：耐候胶的构造胶一经选用必须提前做与之接触料（如玻璃、铝型材、铝板、泡沫棒等）的相容性试验报告，只有报告证明胶与接触材料相容才能使用。

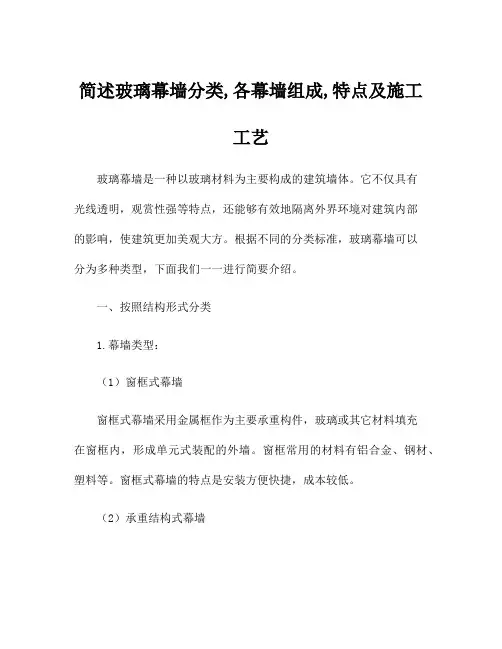

简述玻璃幕墙分类,各幕墙组成,特点及施工工艺
简述玻璃幕墙分类,各幕墙组成,特点及施工工艺玻璃幕墙是一种以玻璃材料为主要构成的建筑墙体。
它不仅具有光线透明，观赏性强等特点，还能够有效地隔离外界环境对建筑内部的影响，使建筑更加美观大方。
根据不同的分类标准，玻璃幕墙可以分为多种类型，下面我们一一进行简要介绍。
一、按照结构形式分类1.幕墙类型：（1）窗框式幕墙窗框式幕墙采用金属框作为主要承重构件，玻璃或其它材料填充在窗框内，形成单元式装配的外墙。
窗框常用的材料有铝合金、钢材、塑料等。
窗框式幕墙的特点是安装方便快捷，成本较低。
（2）承重结构式幕墙承重结构式幕墙是指玻璃面板直接承担建筑承载结构的一部分或全部力，形成连续的负载传递系统。
它利用高强度的玻璃面板在空间上连接传递荷载，充分利用玻璃面板的强度和刚度。
承重结构式幕墙具有良好的透光性和对外界环境的隔离性。
2.幕墙用途：（1）幕墙用于外保温的玻璃幕墙这种幕墙一般由一个或多个玻璃层组成，中间填充保温材料。
它可以有效地隔离室内和室外的温度差异，起到保温的作用。
这种幕墙结构简单，成本较低，但透光性较差。
（2）透光隔热玻璃幕墙这种幕墙一般由两层或多层玻璃面板组成，中间填充透气、隔热的气体。
这种幕墙具有良好的透光性和隔热性能，可以有效地隔离室内和室外的热量传递。
二、按照施工工艺分类1.干挂施工工艺干挂施工工艺是指在幕墙主体上设置悬挂梁，将玻璃幕墙直接挂在悬挂梁上。
这种施工工艺适用于大型建筑或需要保护玻璃幕墙的建筑，能够提供较好的安全性和稳定性。
2.孔中挂轨施工工艺孔中挂轨施工工艺是指在建筑外墙表面预埋嵌入挂轨，并将玻璃幕墙安装在挂轨上。
这种施工工艺适用于普通建筑，工艺简单，施工速度较快。
三、各幕墙的特点及组成1.窗框式幕墙特点：安装方便，成本较低；组成：由金属窗框和填充材料组成。
2.承重结构式幕墙特点：透光性好，隔音效果好，抗风能力强；组成：由金属结构和玻璃面板组成。
3.外保温玻璃幕墙特点：保温效果好；组成：由玻璃层和保温材料组成。
幕墙材料大全
幕墙材料大全幕墙材料是指用于建筑外墙的装饰材料的总称。
它不仅具有装饰的功能，还能起到保温和防雨的作用。
随着科技的进步和建筑设计的不断创新，幕墙材料种类繁多，下面是一些常见的幕墙材料。
1. 玻璃幕墙：玻璃幕墙是指以玻璃为主要材料进行装饰的幕墙。
它能够提供良好的采光和视野，让建筑更加明亮和时尚。
同时，玻璃幕墙还能节约能源，减少建筑的能耗。
2. 铝合金幕墙：铝合金幕墙是指以铝合金型材作为主要骨架的幕墙。
它具有重量轻、防腐蚀、耐用等优点，适用于各种建筑风格。
铝合金幕墙还可以进行多种表面处理，如喷涂、氟碳涂层等，使其具有更好的耐候性和装饰效果。
3. 石材幕墙：石材幕墙是指采用各种石材进行装饰的幕墙。
石材具有天然美观、防火、耐候等特点，使建筑更加高贵和稳重。
常见的石材幕墙材料有大理石、花岗岩、石英岩等。
4. 金属幕墙：金属幕墙是指以金属材料为主要构件的幕墙。
它包括铝板、钢板、不锈钢等。
金属材料的优点是可塑性强，能够实现各种形状和造型的设计，同时具有坚固耐用、防腐蚀等特点。
5. 复合材料幕墙：复合材料幕墙是指由两种或两种以上的材料组成的幕墙。
常见的复合材料有铝塑板、镀锌板、彩钢板等。
复合材料具有防火、防腐蚀、隔音等特点，同时还能够实现多样化的设计效果。
除了以上几种常见的幕墙材料，还有各种新型的材料不断涌现，如陶瓷幕墙、纤维水泥板幕墙等。
这些新材料不仅具有传统材料的优点，还能够实现更多的创新和设计效果。
总之，随着建筑技术的不断发展和建筑设计的多样化需求，幕墙材料种类越来越丰富。
建筑师和设计师可以根据具体情况选择合适的材料，打造出独特而美观的幕墙。
这些幕墙不仅能够提升建筑的整体形象，还能够实现节能环保和室内舒适性的提升。
施工工艺：玻璃幕墙的分类
吊钩 吊环 夹具 垫片
上支承框
密封胶 天花板底部
吊框
垫块
下支 承框 密封胶
玻璃肋端部 用橡胶块垫牢
肋玻璃固定角钢
图
面玻璃
座
地
结构胶
式
全
肋玻璃
玻
璃
密封胶
幕
墙
肋端部位使用垫块
结 构
密封条固定
示Байду номын сангаас
意
图
7-1
吊顶层 封顶板 结构玻璃
玻璃肋
地面 硅酮胶嵌缝
外露硅酮胶条 图7-2 悬挂式全玻璃幕墙结构示意图
一、玻璃幕墙的分类
明框玻璃幕墙
7-13
明框玻璃幕墙
图 明 框 幕 墙 柱 节 点
元件式玻璃幕墙明框玻璃幕墙
隐框玻璃幕墙
一、玻璃幕墙的分类
4 无骨架玻璃幕墙
亦称为全玻璃幕墙，系指大面积使 用玻璃板，且支承结构也采用玻璃肋的 玻璃幕墙。当玻璃幕墙高度不大于4.5m 时，可直接以下部结构为支承，如图71所示；超过4.5m的全玻璃幕墙，宜在 上部悬挂，玻璃肋可通过结构硅酮胶与 面层玻璃粘合，如图7-2所示。
模块四 装饰工程施工
块料饰面工程玻璃幕墙的分类
一、玻璃幕墙的分类
1 明框玻璃幕墙
系指玻璃镶嵌在骨架内，四边都有骨架外露的幕墙。
2 隐框玻璃幕墙
系指玻璃用结构硅酮胶粘结在骨架上，骨架全部隐蔽在玻璃背 面的幕墙。
3 半隐框玻璃幕墙
系指玻璃两对边嵌在骨架内，另两对边用结构胶粘结在骨架上， 成为立柱外露、横梁隐蔽的竖框横隐玻璃幕墙或横梁外露、竖框隐 蔽的竖隐横框玻璃幕墙。
5 挂架式玻璃幕墙
亦称点支式玻璃幕墙，系 指采用四爪式不锈钢挂件与立 柱焊接，挂件的每个爪同时与 相邻的四块玻璃的小孔相连接 的玻璃幕墙，如图7-3所示。

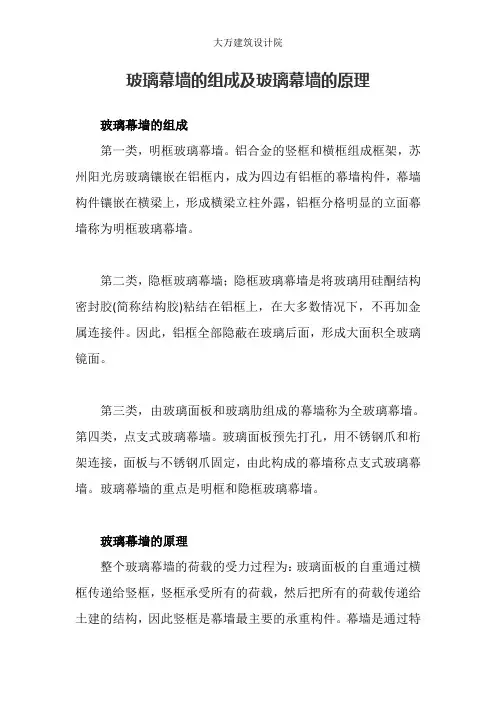

玻璃幕墙的组成及玻璃幕墙的原理
玻璃幕墙的组成及玻璃幕墙的原理玻璃幕墙的组成第一类，明框玻璃幕墙。
铝合金的竖框和横框组成框架，苏州阳光房玻璃镶嵌在铝框内，成为四边有铝框的幕墙构件，幕墙构件镶嵌在横梁上，形成横梁立柱外露，铝框分格明显的立面幕墙称为明框玻璃幕墙。
第二类，隐框玻璃幕墙；隐框玻璃幕墙是将玻璃用硅酮结构密封胶(简称结构胶)粘结在铝框上，在大多数情况下，不再加金属连接件。
因此，铝框全部隐蔽在玻璃后面，形成大面积全玻璃镜面。
第三类，由玻璃面板和玻璃肋组成的幕墙称为全玻璃幕墙。
第四类，点支式玻璃幕墙。
玻璃面板预先打孔，用不锈钢爪和桁架连接，面板与不锈钢爪固定，由此构成的幕墙称点支式玻璃幕墙。
玻璃幕墙的重点是明框和隐框玻璃幕墙。
玻璃幕墙的原理整个玻璃幕墙的荷载的受力过程为：玻璃面板的自重通过横框传递给竖框，竖框承受所有的荷载，然后把所有的荷载传递给土建的结构，因此竖框是幕墙最主要的承重构件。
幕墙是通过特殊的设计把竖框变成受拉构件，这样铝合金框的截面就可以大大的缩小，减少了工程造价。
幕墙的横梁立柱类是结构的简支梁，是简支座和滑动支座旋转成竖向的构成，苏州阳光房上面固定，下面滑动，这就是幕墙的龙骨构件的受力原理，即简支梁倒挂的滑动连接，成悬挂式的构件，成受拉的构件，只允许上下移动，不允许前后左右晃动（如图1）。
通过芯套把上下两层立柱连接起来，通过紧固件把立柱和埋件连接，同时立柱上端固定，下端未固定，芯套的长度是250mm。
简支梁倒挂是幕墙设计中最巧妙的，建筑有多少层，幕墙的竖框有就遵照每层一个单元，即有多少个单元，每个单元，上部是铰接，下部是滑动连接，上下两立柱间的要留有15mm以上的缝隙。
为了保证结构的安全，滑动支座打孔固定，为了允许竖框的上下位移，这个孔是椭圆形的。
明框玻璃幕墙的几个细节关键点（1）横框和竖框之间一定要留有缝隙，因为如果横框和竖框接触紧密将会产生摩擦噪声，所以铝合金连接件和竖框之间要加柔性垫片，以防止噪声和摩擦。
建 筑 装 饰 幕 墙
建筑装饰幕墙建筑幕墙的分类一、按面板材料分类1、玻璃幕墙；2、金属幕墙；3、石材幕墙。
二、按施工方法分类1、单元式幕墙：在工厂车间内将加工好的各种构件和饰面材料组装成一层或多层高的整体板块，然后运到工地进行整体吊装，与建筑主体结构上预先设置的挂接件精确连接而成。
2、半单元式幕墙：是指饰面材料与部分主龙骨构件在工厂车间内组装完成，在施工现场将组装好的板块安装到主体结构主受力龙骨上而成。
3、构件式幕墙（框架式幕墙）：将在工厂车间内加工完成的构件运到工地上，按照施工工艺将构件安装到建筑结构上，最后完成幕墙的安装。
三、按结构形式分类1、有框幕墙：全显框幕墙；半隐框幕墙；全隐框幕墙。
2、无框幕墙：全玻璃幕墙（坐落式全玻璃幕墙；吊挂式全玻璃幕墙），点支式玻璃幕墙明框玻璃幕墙竖框式：即竖框主要受力，竖框外露，立面显示竖向线条的装饰效果；横梁式：即横梁主要受力，横梁外露，立面显示横线条的装饰效果；框格式：即竖框、横梁全部外露，形成格框状的玻璃幕墙。
隐框玻璃幕墙就是将玻璃用硅酮结构密封胶（结构胶）黏贴在铝合金框架上，玻璃与铝框之间完全靠结构胶黏结，在大多数情况下，不再使用金属连接件。
有时候作为安全措施也使用金属连接件。
半隐框玻璃幕墙是将玻璃两对边嵌在铝框内，两对边用结构胶黏贴在铝框上，形成半隐框玻璃幕墙。
全玻璃幕墙（无框玻璃幕墙）面板和肋玻璃均为玻璃的幕墙，分为底座式全玻璃幕墙和吊挂式玻璃幕墙。
点支式玻璃幕墙（结构玻璃）在玻璃上打孔，再用专业不锈钢连接件（驳接器）穿过玻璃孔将玻璃与钢骨架连接在一起。
铝合金玻璃幕墙组成材料玻璃幕墙使用的材料基本分为四大类型：骨架材料（铝合金型材、钢型材）；玻璃板块；密封填缝材料；结构胶黏结材料。
玻璃幕墙材料除必须持有产品合格证外，如钢型材、结构胶、密封胶等还要对其耐候性、防火性和相容性进行检测复试，不合格的材料严禁使用。
一、骨架材料一）铝合金型材1、铝合金型材有普通级、高精级和超高精级之分；2、玻璃幕墙采用的铝合金阳极氧化膜厚度不应低于现行国家标准（GB8013）；3、与玻璃幕墙配套用的铝合金门窗应符合现行国家标准的规定(GB8478 GB8479GB8480 GB8481 GB8482)。
玻璃幕墙的基本分类
玻璃幕墙的基本分类一、框架支撑框支撑玻璃幕墙是玻璃面板周边由金属框架支撑的玻璃幕墙，主要包括：二、明框玻璃幕墙明框玻璃幕墙是金属框架构件显露在外表面的玻璃幕墙。
它以特殊断面的铝合金型材为框架，玻璃面板全嵌入型材的凹槽内。
其特点在于铝合金型材本身兼有骨架结构和固定玻璃的双重作用。
明框玻璃幕墙是最传统的形式，应用最广泛，工作性能可靠。
相对于隐框玻璃幕墙，更易满足施工技术水平要求。
三、隐框玻璃幕墙隐框玻璃幕墙的金属框隐蔽在玻璃的背面，室外看不见金属框。
隐框玻璃幕墙又可分为全隐框玻璃幕墙和半隐框玻璃幕墙两种，半隐框玻璃幕墙可以是横明竖隐，也可以是竖明横隐。
隐框玻璃幕墙的构造特点是：玻璃在铝框外侧，用硅酮结构密封胶把玻璃与铝框粘结。
幕墙的荷载主要靠密封胶承受。
四、全玻幕墙全玻幕墙是由玻璃肋和玻璃面板构成的玻璃幕墙。
1.全玻璃幕墙面板玻璃厚度不宜小于10mm;夹层玻璃单片厚度不应小于8mm；玻璃幕墙肋截面厚度不小于12mm，截面高度不应小于100mm。
2.当玻璃幕墙超过4m（玻璃厚度10，12mm），5m（玻璃厚度15mm），6m（玻璃厚度19mm）时，全玻璃幕墙应悬挂在主体结构上。
3.吊挂全玻璃幕墙的主体构件应有足够刚度，采用钢桁架或钢梁作为受力构件时，其中心线与幕墙中心线相互一致，椭圆螺孔中心线应与幕墙吊杆锚栓位置一致。
4.吊挂式全玻璃幕墙的吊夹与主体结构之间应设置刚性水平传力结构。
5.所有钢结构焊接完毕，应进行隐蔽工程验收，验收合格后在涂刷防锈漆。
6.全玻璃幕墙玻璃面板的尺寸一般较大，宜采用机械吸盘安装。
7.全玻璃幕墙允许在现场打注硅酮结构密封胶。
8.全玻璃的板面不得与其他刚性材料直接接触。
板面与装修面或结构面之间的空隙不应小于8mm，且应采用密封胶密封。
五、点支撑点支撑玻璃幕墙是由玻璃面板、点支承装置和支承结构构成的玻璃幕墙。
其支撑结构形式有玻璃肋支撑，单根型钢或钢管支撑，桁架支撑及张拉杆索体系支撑结构。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
明框玻璃幕墙四大类型材料
靠。
相对于隐框玻璃幕墙，更易满足施工技术水平要求。
材料是保证幕墙质量和安全的物质基础，幕墙所用的材料，概括起来，基本上可有四大类型材料，即：骨架材料、板材、密封填缝材料，其中：
骨架材料主要采用铝合金型材。
一般在幕墙中采用LD31合金热挤压型材，是一种用高温挤压成型快速冷却并人工时效状态经阳极氧化表面处理的型材（即RCS状态），铝合金型材表面质量应符合以下要求：型材表面应清洁，不允许有裂纹起皮，腐蚀和气泡存在。
1．氧化膜厚度应按15m以上。
2．板材。
通常外墙有玻璃、铝板、石材、其他金属等，这里主要谈玻璃。
幕墙所采用的玻璃通常有：浮法玻璃、热反射镀膜玻璃、吸热玻璃、夹层玻璃、夹丝玻璃和中空玻璃。
其中热反射镀膜玻璃和钢化玻璃应用较广，镀膜玻璃可以将大部分的太阳能吸收和反射、降低室内空调费用，取得节能效果，还可以获得多种反射色、能将四周建筑及自然景物映射在彩色的玻璃幕墙上，使整个建筑物显得异常绚丽壮观。
同时该产品有减轻眩光作用，使工作及居住环境舒适。
钢化玻璃与其他同厚度的玻璃相比，具有高3~5倍的弯曲和冲击强度；高3倍的对于温度迅速变化的耐力；破碎后呈无尖端的颗粒状，避免伤人，具有安全性。
而中空玻璃的隔声性能和隔热性能优良。
所以，可根据建筑物的不同需要选取各种幕墙玻璃的类型。
3．建筑密封胶（耐候胶）与结构密封胶（结构胶）。
耐候胶与结构胶。
