BIM技术在综合医院医疗气体专项深化设计建模排布中的应用

鲁璐孔阳刘全军肖世沪杨小忠（中国建筑第五工程局有限公司江西九江 332599）摘要：本文通过建立综合医院的三维模型，利用BIM软件进行设计建模，可以有效优化医疗气体系统的设计和排布，提高施工效率和设备运行安全性。

详细介绍了BIM技术在医疗气体系统设计中的应用流程和关键要素，包括气体管道网络走向确定、设备选型与安装以及管道连接方式的确定等，可为综合医院医疗气体系统的设计提供科学、高效的方法和技术支持。

关键词：BIM技术综合医院医疗气体专项深化设计建模排布中图分类号：TP231 文献标识码：B 文章编号：1002-3607（2023）12-0055-04BIM技术在综合医院医疗气体专项深化设计建模排布中的应用在综合医院的设计和建设中，医疗气体系统的规划和排布是至关重要的环节[1]。

医疗气体系统涉及到各种关键气体（如氧气、笑气等），对医院的正常运行和患者的治疗起着至关重要的作用[2]。

为了确保医疗气体系统的高效运行和安全可靠，传统的设计方法和手段已经不能满足日益复杂的医疗设施的需求[3]。

BIM技术作为一种基于数字化建模的集成化设计和管理方法，能够将建筑设计、施工和运营过程中的各种数据和信息集成到一个统一的模型中。

在医疗气体系统的设计中，BIM技术能够帮助设计团队更好地理解和分析医疗气体系统的需求和约束，优化设计方案，提高设计效率和准确性[4]。

通过建立综合医院的三维模型，BIM 技术将建筑结构、楼层布局、气体需求量等数据整合到模型中，并通过模拟和分析功能进行系统的优化和评估。

在设备的选型和安装中，BIM技术可确定设备的最佳位置和连接方式，确保操作和维护的便利性和安全性；在设计过程中，BIM软件提供的碰撞检测功能能够帮助设计团队及时发现并解决管道和设备之间的冲突问题，提高设计的一致性和协调性。

因此，引入BIM技术成为一种创新的解决方案，为综合医院医疗气体专项深化设计建模排布提供了新的思路和方法。

2018山东省BIM大赛获奖名单

26
青岛新机场酒店项目BIM辅助机电施工管理
青建集团股份公司
青岛习远房地产土地评估造价咨询有限公司青岛安装建设股份有限公司
王超、王振飞、蒋佳俊、詹沛、韩绍祺、段军、张雷、高竞超、王洪仁、吴永庆
27
济南市北园大街快速路西延建设工程匡山立交保通行改造项目BIM实施方案
济南黄河路桥建设集团有限公司
王芃、苏红燕、王晓云、肖钦广、姚久星、顾昆、韩志广
王洪仁、李泽昌、牛浩然、赵海莲、吴永庆、胡杰、李彤彤、高京作、王斌、张超
33
青岛新机场项目GTC精装BIM应用汇报
德才装饰股份有限公司山东慧建天宝建筑工程科技有限公司
董开满、陈玉胜、鲁娟、袁绍超、张子越、许健、王柄超、金峰、邬泽群
34
中国科学院青岛科教园一期一标段项目
中建八局第四建设有限公司
宋超、宋广峰、王伟杰、吉华彬、吴云连、张皓宁、孟翘、程斌、张晓楠、郭本友
2
淄博大剧院
苏州金螳螂建筑装饰股份有限公司
卜庆涛、赵文恺
3
时代总部基地项目BIM应用
山东三箭建设工程管理有限公司
李亚栋、王睿、孙小凯、张云鹏、于洋、王涛、于龙、李寒、仲宝龙、鞠保强
4
建筑智能信息化辅助智慧工地与绿色施工
中建八局第四建设有限公司
徐伟、丁党盛、周少鹏、于海洋、刘天宇、王建、徐康、熊紫阳、刘鹏
7
青岛新机场塔台工程--BIM实施应用介绍
青建集团股份公司
蒋佳俊、董成、齐堃、张超、惠明明、武朝明、詹沛、贾麟、左康雷
5
BIM技术在齐鲁之门B-2地块房地产开发项目中的综合应用
天元建设集团有限公司
孙立峰、陈佳、刘文同、赵业城、徐东辉、崔开磊
9
中国科学院青岛科教园工程BIM技术深度应用

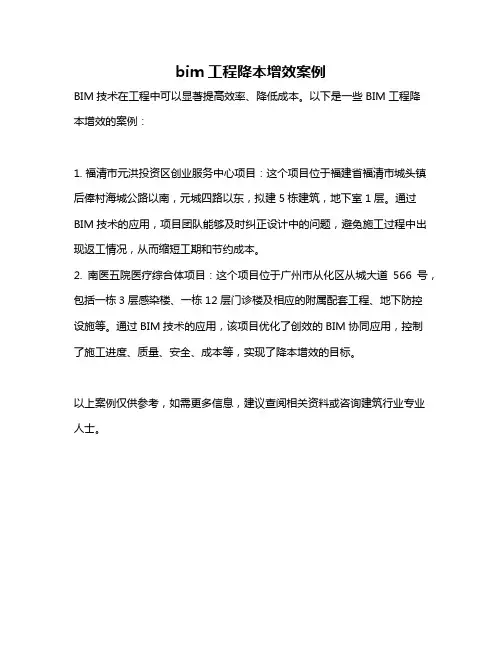

bim工程降本增效案例

bim工程降本增效案例
BIM技术在工程中可以显著提高效率、降低成本。

以下是一些BIM工程降
本增效的案例：
1. 福清市元洪投资区创业服务中心项目：这个项目位于福建省福清市城头镇后俸村海城公路以南，元城四路以东，拟建5栋建筑，地下室1层。

通过BIM技术的应用，项目团队能够及时纠正设计中的问题，避免施工过程中出现返工情况，从而缩短工期和节约成本。

2. 南医五院医疗综合体项目：这个项目位于广州市从化区从城大道566号，包括一栋3层感染楼、一栋12层门诊楼及相应的附属配套工程、地下防控
设施等。

通过BIM技术的应用，该项目优化了创效的BIM协同应用，控制了施工进度、质量、安全、成本等，实现了降本增效的目标。

以上案例仅供参考，如需更多信息，建议查阅相关资料或咨询建筑行业专业人士。

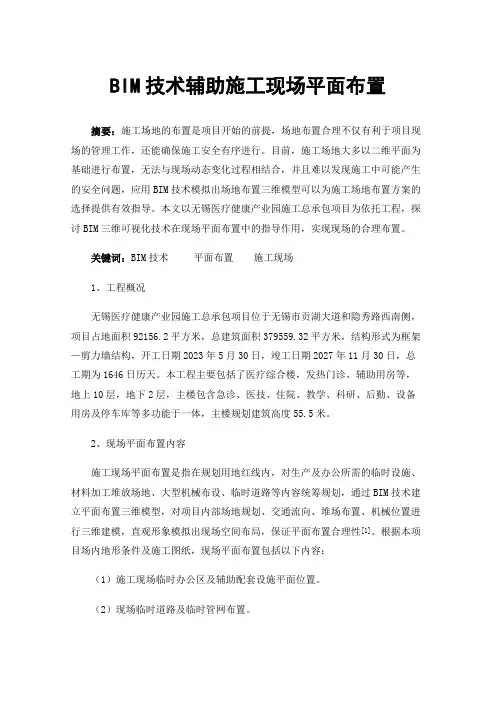

BIM技术辅助施工现场平面布置

BIM技术辅助施工现场平面布置摘要：施工场地的布置是项目开始的前提，场地布置合理不仅有利于项目现场的管理工作，还能确保施工安全有序进行。

目前，施工场地大多以二维平面为基础进行布置，无法与现场动态变化过程相结合，并且难以发现施工中可能产生的安全问题，应用BIM技术模拟出场地布置三维模型可以为施工场地布置方案的选择提供有效指导。

本文以无锡医疗健康产业园施工总承包项目为依托工程，探讨BIM三维可视化技术在现场平面布置中的指导作用，实现现场的合理布置。

关键词：BIM技术平面布置施工现场1、工程概况无锡医疗健康产业园施工总承包项目位于无锡市贡湖大道和隐秀路西南侧，项目占地面积92156.2平方米，总建筑面积379559.32平方米，结构形式为框架—剪力墙结构，开工日期2023年5月30日，竣工日期2027年11月30日，总工期为1646日历天。

本工程主要包括了医疗综合楼，发热门诊、辅助用房等，地上10层，地下2层，主楼包含急诊、医技、住院、教学、科研、后勤、设备用房及停车库等多功能于一体，主楼规划建筑高度55.5米。

2、现场平面布置内容施工现场平面布置是指在规划用地红线内，对生产及办公所需的临时设施、材料加工堆放场地、大型机械布设、临时道路等内容统筹规划，通过BIM技术建立平面布置三维模型，对项目内部场地规划、交通流向、堆场布置、机械位置进行三维建模，直观形象模拟出现场空间布局，保证平面布置合理性[1]。

根据本项目场内地形条件及施工图纸，现场平面布置包括以下内容：（1）施工现场临时办公区及辅助配套设施平面位置。

（2）现场临时道路及临时管网布置。

（3）施工区段划分及施工工序安排。

（4）塔吊、施工电梯等大型施工机械平面位置规划。

（5）地基基础、主体结构、装饰装修等阶段施工规划。

（6）场外生活区临建规划3、场地布置原则（1）本工程单体分布集中，基坑核心区和单体之间有可利用的空间布置道路和堆场，且尽量减少随施工阶段变化的影响，场内拟布置以基坑周边主干道环路和坑内中部预留纵横贯穿通向大门方向的土台核心路带组成的路网，用以盘活场内交通组织和材料垂直供给。

QC小组活动成果-基于BIM技术降低机电综合管线碰撞率

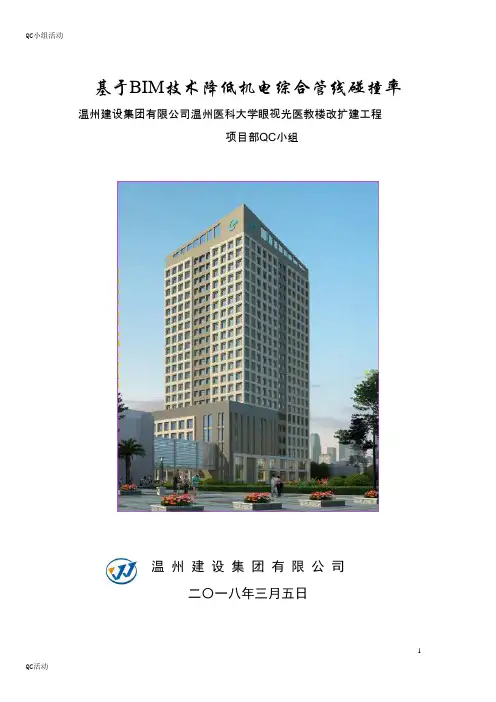

QC小组活动QC活动基于BIM技术降低机电综合管线碰撞率温州建设集团有限公司温州医科大学眼视光医教楼改扩建工程项目部QC小组温州建设集团有限公司二〇一八年三月五日1基于BIM技术降低机电综合管线碰撞率温州建设集团有限公司温州医科大学眼视光医教楼改扩建工程项目部QC小组1、工程概况温州医科大学眼视光医教楼改扩建工程位于温州市鹿城区学院西路270号，地上22层，地下室2层，建筑面积为49181.3㎡。
