液晶拼接屏的安装与构成说明新
液晶拼接显示器使用说明书
液晶拼接显示器使用说明书在使用本液晶拼接显示器之前，请你仔细阅读该说明书，并请妥善保存，以备将来需要。
目录重要安全说明 (2)功能简介 (3)接口示意图 (4)液晶拼接屏的安装 (5)拼接控制软件操作说明 (7)软件概述 (7)运行环境 (7)软件安装 (7)软件界面及操作说明 (8)选项功能说明 (29)注意事项 (31)附录 (32)问题处理指南 (32)附件 (34)维护保养 (34)该液晶拼接显示器的设计符合国际标准。
然而，不正确地使用也会导致触电和火灾，引起人身伤害和财产损失。
为防止潜在危险，确保您的安全，并延长产品使用寿命，请在安装、使用和清洁本产品时仔细阅读下列须知说明，必须遵守所有的安全须知说明。
重要安全说明1.在使用此产品前请仔细阅读此说明书。
2.请将此说明书妥善保管。
3.请遵守所有警告。
4.请遵守所有说明。
5.不要让此产品靠近有水的地方。
为了避免火灾或电击的危险，请不要将此产品暴露在雨中或潮湿的环境中。
6.请使用柔软的干布清洁此产品。
如果需要进一步清洁，请参见此说明书中的“清洁液晶拼接屏”获取详细信息。
7.不要挡住通风孔。
按照制造商的说明安装此产品。
8.不要在靠近热源如散热器、加热器、炉子或其他能够产生热量的设备附近安装此产品。
9.保护好电源线，不要挤压电源线，尤其是电源插头以及电源线与产品的连接部位。
10.确保电源插座位于产品附近，这样使用更加方便。
11.请确保所有的地线已经连接，以防止潜在的危险。
如果无法正确接地，则请专业电气技师安装单独的电路断路器。
切勿尝试以下接地方式，例如将拼接屏连接至电话线、导雷线或煤气管道上。
12.如果此产品长期不用，请拔下其电源插座。
13.该液晶屏在拼接安装后，其组合拼接墙要采用绝缘阻燃装饰材料进行侧面与背面的整体装饰，以确保屏体不裸露在外，保证设备的安全使用。
14.在液晶屏安装后将外壳与拼接框架进行接地，以防触电危险。
重要事项：在插拔所有的线缆时要特别注意断掉所有相关设备的电源，禁止带电作业。
液晶拼接屏安装示意图
方案 3：连接 PC(VGA)
2020/3/3
方案 4：RS232连接
2020/3/3
5.DVI连接
2020/3/3/3
液晶单元线路连接
按照连接图接好线，插上电源，即可使用
2020/3/3
YPbPr、 HDMI、VGA、RS232、DVI 的 解决方案
2020/3/3
方案 1：连接 HD DVD(YPbPr)
2020/3/3
方案 2：连接 HD (HDMI)
2020/3/3
(12) S VIDEO：S端子视频信号输入
(5) DVI OUT：DVI数字信号输出
(13) AV2：复合视频/音频2输入
(6) (6) REMOTE IN：红外遥控信 号输入
(7) (7) LED工作指示灯 (8) HDMI：数字高清信号输入
(14) Y/Pb/Pr：高清色差信号 (15) VGA音频输入 (16) VAG音频输出 (17) TV：电视信号射频输入
液晶单元接口图
2020/3/3
(1) AC 220V：交流220V电源输入
(9) VGA IN：电脑VGA信号输入
(2) RS232 IN：串口控制信号输入
(10) AV：复合视频/音频输出
(3) RS232 OUT：串口控制信号输出 (11) AV1：复合视频/音频输入
(4) DVI IN：DVI数字信号输入
液晶拼接屏安装及调试方案
液晶拼接屏安装及调试方案安装拼接大屏需要确认现场环境，包括拼接大屏的摆放位置和查看环境尺寸等是否符合安装要求。
要确认安装位置、长度、高度、供电状况和信号源输入是否到位。
同时，还需考虑光照、散热、稳固性、电磁干扰、磕碰、震动、儿童触及、烟雾、沙尘、潮湿、气体、油污、上方悬挂物或装饰物等环境条件。
对于非公司生产、监制的机柜、底座，不提供安装服务。
如果用户坚持要求安装，安装工程师及公司不承担任何责任。
安装时，可以选择机架安装或挂壁结构安装。
机架安装需要先组装好机柜各部件，并确认牢固、稳定。
挂壁结构安装需要移开安装位置有关物品，确定安装固定孔位置，尽量实施无尘打孔，固定安装架并调试方向和水平，进行现场清理和整洁。
特殊安装面不适合直接安装拼接大屏。
组装拼接屏单元时，先组装好拼接屏单元到满意的状态，也可恢复到出厂设置状态。
要在大画面下操作，才能实现画面的一致性。
调试拼接大屏时，可以选择不同的图像模式，包括“标准”、“鲜艳”、“用户”等模式。
点击“静像”按钮，可以对拼接墙的各个单元以及大画面模式下的图像进行设置，方便观察画面的细节。
点击“高级设置”按钮，输入密码“ABC.123”（出厂默认密码），即可进入以下调节界面：注意：1.1“启动时密码检查”可以设置控制软件的启动密码，即在点击“启动系统”按钮后，需要输入密码才能使用控制软件的界面。
默认密码为“”；1.2“智能扩屏”和“VGA调整”项只在画面拼接的各个模式下有效，在“视频自动分配状态”模式下无效。
该按钮可设置“启动系统”的密码打开或关闭。
1.3．“记忆启动模式”在选择记忆启动模式后，在启动软件系统时，会自动切换到控制软件关闭时所选择的信号输入或模式选择的状态。
1.4．”启动切换到AV、VGA或HDMI”选择所选的信号输入，在启动软件时，屏幕上会切换到所选择的信号画面。
打开“VGA拼接画面调整”按钮，选中一个或多个单元，在输入通道框内选择VGA通道“1”，再点击“调整”按钮，开始对选中的单元进行自动调整，需要等待约10秒钟才能完成。
液晶拼接屏方案说明
液晶拼接屏方案说明液晶拼接屏方案是一种多台液晶显示屏通过拼接技术组合而成的大尺寸显示屏。
它广泛应用于会议室、监控中心、展览馆、广告牌、教室等场所，具有显示面积大、分辨率高、色彩丰富、稳定可靠等特点。
以下是液晶拼接屏方案的详细说明。
一、液晶拼接屏原理及构成1.液晶显示屏：液晶显示屏是整个拼接屏系统的核心部件，根据需要选择不同尺寸和分辨率的液晶显示屏进行组合。
常见的液晶显示屏尺寸有55英寸、65英寸等，分辨率可以达到4K、8K等。
2.显示控制器：显示控制器是控制液晶显示屏显示内容的设备，通常与液晶显示屏通过HDMI、DVI、VGA等接口连接。
显示控制器可以实现多画面显示、画中画、分屏显示等功能，能够根据需求进行灵活的画面切换和布局调整。
3.拼接控制器：拼接控制器是整个拼接屏系统的中枢设备，用于控制和管理拼接屏的拼接方式、图像处理、色彩校正等操作。
拼接控制器通常支持多种输入接口，能够实现对多个输入信号源的管理和切换。
4.信号处理器：信号处理器用于对输入信号进行处理和转换，通常包括视频解码、图像增强、色彩校正等功能。
信号处理器可以提高输入信号的质量和适应性，保证最佳的显示效果。
5.液晶拼接支架：液晶拼接支架是用于将多台液晶显示屏安装在一起的设备，通常采用金属材料制成，具有高强度和稳定性。
液晶拼接支架能够支撑并固定液晶显示屏，确保整个拼接屏组合的稳定性和平整度。
二、液晶拼接屏方案的特点和优势1.显示面积大：液晶显示屏尺寸可以灵活选择，可以根据需求进行多台液晶屏幕的组合，形成更大的显示面积。
这使得液晶拼接屏能够满足各种场所对大屏幕显示的需求。
2.分辨率高：液晶显示屏的分辨率可以达到4K、8K甚至更高，能够呈现更加细腻和清晰的图像。
高分辨率的显示效果使得液晶拼接屏在展示图像、视频等内容时具有更好的视觉效果。
3.色彩丰富：液晶显示屏拥有较宽的色域和更高的色彩还原能力，能够呈现更加真实和鲜明的色彩。
这使得液晶拼接屏在展示艺术品、产品广告等领域具有更好的表现力和吸引力。

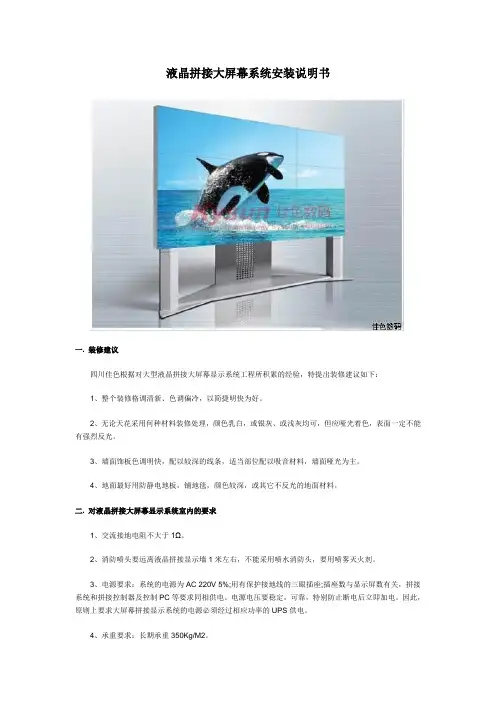

液晶拼接大屏幕系统安装说明书
液晶拼接大屏幕系统安装说明书一. 装修建议四川佳色根据对大型液晶拼接大屏幕显示系统工程所积累的经验，特提出装修建议如下：1、整个装修格调清新、色调偏冷，以简捷明快为好。
2、无论天花采用何种材料装修处理，颜色乳白，或银灰、或浅灰均可，但应哑光着色，表面一定不能有强烈反光。
3、墙面饰板色调明快，配以较深的线条，适当部位配以吸音材料，墙面哑光为主。
4、地面最好用防静电地板，铺地毯，颜色较深，或其它不反光的地面材料。
二. 对液晶拼接大屏幕显示系统室内的要求1、交流接地电阻不大于1Ω。
2、消防喷头要远离液晶拼接显示墙1米左右，不能采用喷水消防头，要用喷雾灭火剂。
3、电源要求：系统的电源为AC 220V 5%;用有保护接地线的三眼插座;插座数与显示屏数有关，拼接系统和拼接控制器及控制PC等要求同相供电。
电源电压要稳定，可靠，特别防止断电后立即加电。
因此，原则上要求大屏幕拼接显示系统的电源必须经过相应功率的UPS供电。
4、承重要求：长期承重350Kg/M2。
5、安装地面要求平整结实，承重力强;机架一般直接装在水泥地面上;如需要装在地板上，地板下需要作加强处理。
6、作为拼接墙体的装修墙，要求墙体牢靠，窗口四周平直不变形，系统的网线要接到大屏控制器位置。
7、大屏房间要求恒温，恒湿。
大屏幕背后要装空调，最佳工作环境温度18～25度，最佳工作湿度<60%。
8、大屏房间要求保持干净，防尘，保证大屏幕的幕和箱体的干净。
9、大屏幕显示墙面避免光线直射，用窗帘遮光。
10、机房必须是装修清理完毕才能进行大屏幕施工。
11、用户要求后维护，因此电视墙后预留1.5米的通道。
如果监控室有操作台，电视墙的安装高度要求在1.1米-1.2米之间。
三.液晶拼接大屏幕对灯光照明要求1、屏幕前面1米内为暗区，一定不能安装日光灯管。
可安装内藏式筒灯，平行于屏幕排列，要单独可控开与关。
灯光不能直接照射到屏幕上。
2、整个大厅的灯按平行于屏幕方向分组进行控制，不要选用较强光的光源，灯光的布置原则是：使工作区有足够灯光强度，但对屏幕又不会产生明显的影响。
拼接屏安装教程
拼接屏安装教程拼接屏是一种可以拼接多块屏幕形成一个大屏幕显示的设备，广泛应用于商业、教育、会议等场合。
对于用户来说，了解拼接屏的安装方法和步骤非常重要。
以下是一篇1000字的拼接屏安装教程，希望能对您有帮助。
第一步：规划安装位置拼接屏安装前，首先需要确定好安装位置。
选择一个适合放置拼接屏的地方，要考虑到观看距离、观看角度、光线状况等因素。
另外，还需要保证安装位置有电源插座和网络接口，方便后续的连接和使用。
第二步：准备安装工具安装拼接屏需要一些基本的工具和材料，包括电钻、螺丝刀、电缆、固定支架等。
在开始安装之前，确保所有的工具和材料都齐备，以免影响后续的施工进度。
第三步：组装拼接屏拼接屏通常由多块屏幕简单拼接而成，因此在安装前需要先组装这些屏幕。
将每一块屏幕按照规定的方式连接，注意接口的对应和插入是否牢固。
通常情况下，拼接屏会提供安装指南或说明书，根据指南进行组装，确保每一块屏幕安装正确。
第四步：安装固定支架安装拼接屏需要使用固定支架，固定支架能够将屏幕固定在墙面或地面上，确保屏幕的稳定和牢固。
根据拼接屏的大小和重量选择合适的固定支架，并且按照固定支架的使用说明进行安装。
在安装支架的过程中，要尽量确保支架的平衡和水平，以免后续使用时屏幕歪斜。
第五步：连接电源和网络拼接屏组装完成后，需要将其连接到电源和网络。
首先，将拼接屏的电源线插入电源插座，并且确保电源线连接稳固。
其次，将拼接屏的网络线或HDMI线等接口插入到信号传输设备上，如电脑或DVD播放器。
这样拼接屏才能正常接收信号和开始工作。
第六步：调试和测试拼接屏安装完成后，需要进行调试和测试。
首先，确认信号源的输出方式和分辨率与拼接屏匹配。
接着，打开拼接屏和信号源设备，检查信号传输是否正常，屏幕是否显示正常。
如果屏幕出现异常，可以调整信号源的设置或重新检查连接线是否接插正确。
第七步：固定和隐藏线缆拼接屏安装好后，还需要进行线缆的固定和隐藏。
使用固定扣等工具将电源线和信号线固定在墙面或地板上，以防止松动和纠缠。
液晶拼接屏说明书
液晶拼接屏产品说明书大屏接口介绍系统参数设置电视墙序号（ID）设置方法一: 步骤1、使用拼接单元选配的遥控器进入“用户菜单”；（遥控接收头接在第1个拼接单元的RS232OutA或OutB接口，非RS232In接口）步骤2、进入“高级设置”—》拼接设置，根据拼接单元安装的位置，设置相应的电视墙序号。
方法二：使用LCDWall控制软件，进入系统设置—》系统调整，设置对应的电视墙序号，步骤见下图。
注：拼接单元安装位置和电视墙序号对应规则如下（图例4行4列拼接）：2、串口设置：1、程序初次启动时，控制软件LCDWall有串口的操作界面。
2、选择电脑（控制端）相应的串口号，点击打开，确保设备通讯正常。
步骤见下图。
系统界面说明软件菜单栏目：可进行软件功能的参数设置。
注：1、由于软件版本及参数设置不同，菜单功能开放程度不同，请以厂家提供软件为准。
2、用户公司名称区：用户可以设置自已的公司的名称显示在软件上面。
3、拼接单元模拟区：模拟大屏幕墙拼接单元，可进行拼接单元选取操作。
4、窗口：模拟单个拼接显示单元。
5、串口设置区：设置PC机对应的操作串口。
6、幕墙设置区：设置实际电视墙的行数和列数。
7、边框消隐区域：进行物理拼缝的设置和边框消隐功能设定。
8、功能区：可针对单个拼接单元或多个拼接单元进行开/关机、VGA自动调整、信息显示、遥控器操作等多项功能操作。
9、矩阵操作区：可以设置矩阵联动，矩阵独立串口操作、矩阵映射关系等等操作。
10、图像拼接功能操作区：可进行图像拼接、图像分解（还原）等功能操作。
11、用户LOGO显示区，显示用户自已公司的标志。
12、状态显示区：显示用户串口的状态、时间、以及当前用户操作的权限。
四、系统功能设置1、操作单元选取操作1、点击鼠标左键选择一个操作窗口，选中窗口呈深蓝色；2、拖动鼠标左键选择相邻的多个操作窗口，选中窗口呈深蓝色；信源转换操作1、选择需要操作的窗口；2、点击鼠标右键，弹出本机信源菜单，选择需要转换到的信源；3、图像拼接操作1、选择需要拼接的信号窗口，如1号机显示的视频1；2、再次点击鼠标左键并拖动选择希望拼接的区域，如选择1、2、3、4号窗口；3、点击图像拼接功能操作区中的“拼接”按钮，实现图像拼接操作；4、图像分解操作1、选择处于拼接状态的窗口，点击图像拼接功能操作区中的“分解”按钮；2、分解后系统将恢复拼接前的显示状态；5、边框消隐操作1、勾选边框消隐设置区中的复选框；2、输入水平和垂直边框的宽度；3、点击“确定”按钮；6、场景的存储和调用1、场景的存储：1.1在拼接模拟区设置好相应的显示状态；1.2点击场景预设快捷按钮，在弹出的菜单里面进行相应的操作。
液晶屏拼接屏屏接教程
液晶屏拼接屏屏接教程液晶屏拼接屏是一项技术，通过将多块液晶屏进行组合拼接，形成单一的显示屏幕。
液晶屏拼接屏可以用于商业展示、广告宣传、会议演示等多个领域。
下面将为您介绍液晶屏拼接屏的具体操作步骤。
首先，准备工作是选购液晶屏和拼接屏支架。
液晶屏要根据拼接屏的尺寸要求来选择，确保各个液晶屏尺寸相同，并具有较窄的边框设计，以便在拼接时形成更连贯的画面。
拼接屏支架要能够固定液晶屏并实现拼接。
选择支架时需要考虑屏幕的重量和数量，确保支架具有足够的稳定性和承重能力。
第二步是安装支架。
根据支架的说明书，确定好拼接屏的总尺寸和排列方式。
安装支架需要使用螺丝将液晶屏固定在支架上，并确保屏幕的位置和角度都正确。
支架的固定方式会根据不同品牌和型号略有差异，因此需要仔细阅读并按照说明进行操作。
安装好支架后，就可以进行液晶屏的拼接操作了。
液晶屏拼接通常有两种方式，一种是使用拼接屏处理器，另一种是使用计算机软件进行拼接。
如果使用拼接屏处理器，首先将各个液晶屏连接到处理器的输出接口上，然后将处理器的输入接口与信号源（如电视、电脑等）连接。
处理器可以通过调整屏幕的分辨率、亮度等参数，使得多个液晶屏显示一个完整的画面。
在操作过程中，需要根据实际情况对处理器进行设置和调整，确保画面的连贯性和流畅性。
如果使用计算机软件进行拼接，需要事先安装好拼接软件，并连接计算机与液晶屏。
然后，通过软件的操作界面，将各个液晶屏的位置、分辨率等参数进行调整，使它们能够形成一个整体。
拼接软件通常提供了多种排列方式和画面分割方式供选择，可以根据实际需要进行设置。
最后一步是测试和调整。
在液晶屏拼接完成后，需要对整个显示画面进行测试和调整，确保各个液晶屏的画面完整、无缝隙且色彩一致。
可以播放测试视频或运行显示测试软件，观察画面的效果，并根据需要进行微调和调整。
液晶屏拼接屏的搭建需要一定的专业知识和操作经验，需要认真阅读说明书并进行仔细操作。
在操作过程中，需要注意液晶屏和拼接屏支架的质量和稳定性，确保使用的设备能够满足拼接的需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录重要安全说明 (2)准备工作 (2)附件 (3)简介 (3)液晶拼接屏的安装 (5)底座、拼接框架及屏的安装 (5)液晶拼接屏挂架的安装（图一） (5)标准拼接框架的安装（图二） (7)底座的安装（图三） (8)液晶拼接屏的组装示意图（图四） (9)液晶拼接屏安装固定组装示意图（图五） (10)外部设备的安装 (11)DVD的安装 (11)连接S-Video线缆时 (11)Video设备的安装 (12)HDMI信号输入的安装 (12)PC的安装 (12)地址开关的设定 (12)外接控制设备的安装 (13)液晶拼接屏拼接软件控制系统（标准） (15)软件概述 (15)软件安装 (15)运行环境 (15)软件安装 (16)软件操作 (16)控制软件操作 (16)软件界面 (16)屏幕设置区功能及操作 (17)屏幕选择区功能及操作 (18)通道选择区功能及操作 (18)调节控制区功能及操作 (19)注意事项 (21)附录 (22)问题处理指南 (22)维护保养 (23)产品规格 (24)RBLVS—40 (25)RBLVS—46 (24)RBLVS—52 (26)重要安全说明1、在使用此产品前请仔细阅读此说明书。
2、请将此说明书妥善保管。
3、请遵守所有警告。
4、请遵守所有说明。
5、不要让此产品靠近有水的地方。
为了避免火灾或电击的危险，请不要将此产品暴露在雨中或潮湿的环境中。
6、请使用柔软的干布清洁此产品。
如果需要进一步清洁，请参见此说明书中的“清洁液晶拼接屏”获取详细信息。
7、不要挡住通风孔。
按照制造商的说明安装此产品。
8、不要在靠近热源如散热器、加热器、炉子或其他能够产生热量的设备附近安装此产品。
9、保护好电源线，不要挤压电源线，尤其是电源插头以及电源线与产品的连接部位10、确保电源插座位于产品附近，这样使用更加方便。
11、请确保所有的地线已经连接，以防止潜在的危险。
如果无法正确接地，则请专业电气技师安装单独的电路断路器。
切勿尝试以下接地方式，例如将拼接屏连接至电话线、导雷线或煤气管道上。
12、如果此产品长期不用，请拔下其电源插座。
13、该液晶屏在拼接安装后，其组合拼接墙要采用绝缘阻燃装饰材料进行侧面与背面的整体装饰，以确保屏体不裸露在外，保证设备的安全使用。
14、在液晶屏安装后将外壳与拼接框架进行接地，以防触电危险。
重要事项：在插拔所有的线缆时要特别注意断掉所有相关设备的电源，禁止带电作业。
准备工作附件请确保随机附带以下附件。
如有缺失，请联系产品经销商。
1、产品说明书2、电源线3、232串口线4、RJ45线5、合格证6、质保卡简介以下是前面板的示意图液晶屏面附有保护膜，移除保护膜后使用清洁布清洁前面板连接选项以下是后面板的示意图(13) (11)-(12)（1）（2）（3）（4）（5）（6）（7）（8）（9）（10）（1）LED电源指示灯打开电源开关待机时指示灯为红色拼接屏开启时指示灯为绿色（2）IR输入连接IR线至遥控器远程遥控控制（3）RGB输入连接PC主机的输出端至接口端（RGBHV）（4）SY1/A V1输入，SC1/A V2输入。
复合视频输入（5）DIP 地址开关设定拼接屏的行与列（6）USB接口输入输入USB数据（7）RJ-45输入/输出接口输出端连接其它拼接屏输入端环接控制（8）DVI信号输入端口（9）HDMI信号输入端口（10）RS-232输入（控制&服务）端口连接控制设备的串行端口至RS-232输入端口(11)电源开关（12）-（13）电源线的输入输出液晶拼接屏的安装底座、拼接框架及屏的安装液晶拼接屏挂架的安装（图一）（1）用M4的螺丝将后挡板固定在挂架上。
（2）用M6的螺丝将挂架与屏体的连接孔连接。
（3）在调整螺孔装M6的内六角螺丝，用于调整拼接屏的水平。
（4）安装后图见屏体背面示意图。
（5）所有的螺丝连接必须紧密牢固拧紧。
图一挂架的安装标准拼接框架的安装（图二）图二拼接框架的安装（1）图二上图是屏体挂架的平面图，左右竖梁是与左右相邻框架通过连接孔用螺栓连接固定，依次类推可组成m行拼接框架，液晶屏直接挂在水平挂梁上，通过上下水平挂梁上的四个调整螺丝，进行屏体的平整度调整。
（2）图二中图所示四个连接孔下面两个连接孔与底座用螺丝相连（也可与另一框架上下连接），上面两个孔与上一框架用螺丝连接组成n列拼接框架。
（3）图二下图是标准拼接框架立体示意图，通过mxn个拼接框架的组装就形成了任意屏体的组合。
（4）所有的螺丝连接必须紧密牢固配合，不能有框架摇摆的情况出现。
底座的安装（图三）图三底座的安装（1）底座的高度可根据现场的实际情况定制。
（2）拼接框架与底座通过上下螺丝的紧固固定在底座上。
（3）底座装有地脚螺栓可进行高度的微调（0-50mm）。
（4）底座要安装在水平承重地面上，不得安装在静电地板上。
（5）在装拼接单元时要先进行底座总体的调平，保持所有底座安装面在同一面上。
液晶拼接屏的组装示意图（图四）（1）液晶拼接屏上下左右拼接单元用内六角螺栓紧固连接。
（2）拼接单元和底座用内六角螺栓紧固连接。
（3）先安装底座单元，用水平仪或水管找好各个单元底座的水平，并保持底座在同一水平面上后进行连接固定。
（4）装完底座后，按先中间后两边、由下而上的顺序安装拼接单元，同时在每安装完一层拼接单元后都要检查它的垂直度与平整度。
单元拼接架底座图四3x4拼接架示意图液晶拼接屏安装固定组装示意图（图五）（1）图五以3x4为例拼接架的固定，其它的mxn拼接雷同（2）可以根据不同的现场情况可以采用吊顶支架连接固定和立面墙支撑支架固定两种方式，无论采用哪种方式，要保证固定墙面（或天花顶）为承重墙（或顶）。
（3）注意：在装液晶屏时一定要先将支架固定好，切勿在没固定好支架的情况下安装屏体。
（4）调节液晶屏后挂架（图一）的调整螺丝调整屏体的水平及水平缝隙。
（5）调节单元框架挂粱上四个角的调整螺丝（图2）调整屏体的平整度。
支撑支架吊顶承重墙吊顶支架支撑支架承重地面图五3x4拼接架安装固定示意图外部设备的安装为了防止设备损坏，切勿在连接完成前接通电源DVD的安装连接R/PR.G/Y.B/PB线缆时①连接DVD的视频输出（Y、Pb、Pr）端子至拼接屏的R/PR、G / Y、B /PB的插孔。
②打开DVD播放机，并插入碟片。
③通过控制软件选择R/PR,G/Y,B/PB输入源。
④请参阅DVD播放机的操作说明。
为获取更优质的图象质量，如图所示，连接DVD播放机至各端口R/PR,G/Y,B/PB端口拼接屏上的端口R/PR、G/ Y、B /PR Y Pb PrY PB PRY B-Y B-RDVD上的Video输出端口Y Cb CrY Pb Pr连接S-Video线缆时①连接DVD的S-Video输出端子至拼接屏的A V输入插孔。
②打开DVD播放机，并插入DVD碟片。
③通过控制软件选择S-Video输入源。
④用(A V）视频分配器或矩阵给每一台拼接屏A V端输入信号，信号连接可实现mXn个拼接屏的拼接放大。
⑤请参阅DVD播放机的操作说明。
连接RCA线缆时①连接DVD复合视频输出端子的拼接屏A V1或A V2输入插孔。
②打开DVD播放机，并插入DVD碟片。
③通过控制软件选择视频输入源。
④用(A V）视频分配器或矩阵给每一台拼接屏A V端输入信号，信号可实现mXn个拼接屏的拼接放大。
⑤请参阅DVD播放机的操作说明。
Video设备的安装①连接拼接屏输入端口和外接设备之间的A V（视频）输出插孔。
②通过控制软件选择A V输入源。
③用(A V）视频分配器或矩阵输出给每一台拼接屏A V端输入信号，此Video信号可实现mXn个拼接屏的拼接放大。
④操作相关的外接设备。
请参阅外接设备操作手册。
HDMI信号输入的安装拼接屏HDMI信号的输入功能，可接入高清数字信号。
PC的安装注：检查计算机上的图像。
计算机模式下因为分辨率、垂直类型、对比度、亮度的附作用，也许图像会有噪杂现象。
如果噪音出现，变换计算机信号输出模式的分辨率，变更屏幕刷新频率或者在菜单下调整对比度和亮度直至画面清晰，自动调整画面直至图像尺寸正常。
如果计算机显卡的屏幕刷新频率无法变更，请更换计算机显卡或咨询计算机显卡的制造商。
连接5BNC线缆时1、连接计算机机的VGA输出至RGBHV输入插孔。
2、开启计算机和屏体的电源。
3、用RGB分配器或矩阵输出给每一台拼接屏RGBHV端输入信号，信号可实现mXn个拼接屏的拼接放大。
4、通过控制软件选择RGB输入源。
DVI的输入安装1、连接计算机的DVI输出至拼接屏的DVI接口端。
2、开启计算机和屏体的电源。
3、通过控制软件选择DVI输入源。
注：如果计算机信号不支持自动调整信号功能，则需要设置一个适当的分辨率，或者在软件调解中进行手动调整。
地址开关的设定地址开关的作用主要是为了液晶拼接屏拼接设定行与列的的顺序，它共分1—8个拨码开关，采用“二进制”拔码，1—4为行（1、2、4、8），5—8为列（1、2、4、8）。
如第四行的第三列就拨上3和5、6。
外接控制设备的安装将RS—232C输入端口连接至外部控制设备（例如计算机或A V控制系统）上，并从外部控制液晶拼接屏。
将控制设备的串行端口连接至拼接屏后面板上的RS—232的输入端口。
RS—232C的安装接口类型：D-Sub9针接口端口号针脚名称1 无连接2 RXD （接受数据）3 TXD （发送数据）4 DTR （数据终端设备就绪）5 GND （接地）6 DSR （数据就绪）7 RTS （发送请求）8 CTS （清除发送）9 无连接RS—232C配置15针RGB（模拟）接口的针脚DVI接头的针脚设定及信号针号信号（模拟）针号信号（模拟）1 红色 1 T.M.D.S数据2-2 绿色或绿色同步 2 T.M.D.S数据 2+3 蓝色 3 T.M.D.S数据2遮护4 无连接 4 无连接5 接地 5 无连接6 红色地线 6 DDC时钟7 绿色地线7 DDC数据8 蓝色地线8 无连接9 无连接9 T.M.D.S数据1-10 同步信号地线10 T.M.D.S数据1+11 无连接 11 T.M.D.S数据1遮护12 双向数据（SDA） 12 无连接13 双向同步或复合同步 13 无连接14 垂直同步 14 +5伏特电源15 数据时钟 15 地线16 热插头侦测17 T.M.D.S数据0-18 T.M.D.S数据0+19 T.M.D.S数据0遮护20 无连接21 无连接22 T.M.D.S数据时钟遮护23 T.M.D.S数据+24 T.M.D.S数据-液晶拼接屏拼接软件控制系统（标准）软件概述此说明书中是液晶拼接屏控制软件说明。
液晶拼接屏控制软件集成了视频信号、计算机信号及视频矩阵、VGA矩阵、液晶拼接屏的控制与操作，用它可以方便的把信号以常用的显示模式在液晶拼接屏显示墙上显示出来。
