LED节能灯的工作原理及设计探究
LED节能灯的工作原理及原理图
2、LED发光效率：一般称为组件的外部量子效率，其为组件的内部量子效率与组件的取出效率的乘积。所谓组件的内部量子效率，其实就是组件本身的电光转换效率，主要与组件本身的特性（如组件材料的能带、缺陷、杂质）、组件
LED节能灯的工作原理
节能灯主要是通过镇流器给灯管灯丝加热，大约在1160K温度时，灯丝就开始发射电子（因为在灯丝上涂了一些电子粉），电子碰撞氩原子产生非弹性碰撞，氩原子碰撞后获得了能量又撞击汞原子，汞原子在吸收能量后跃迁产生电离
图1是一款贴片LED照明灯具的实用电路图,该灯使用220V电源供电,220V交流电经C1降压电容降压后经全桥整流再通过C2滤波后经限流电阻R3给串联的10颗贴片LED提供恒流电源.贴片LED的额定电流为20mA,但是我们在制作节能灯的时候要考虑很多方面的因素对贴片LED的影响,包括光衰和发热的问题,LED的温度对光衰和寿命影响很大,如果散热不好很容易产生光衰,因为LED的特性是温度升高电流就会增大,所以一般在做大功率照明时散热的问题是最重要的,将影响到LED的稳定性,小功率一般都采取自散热方式,所以在电路设计时电流不宜过大.图中R1是保护电阻,R2是电容C1的卸放电阻,R3是限流电阻防止电压升高和温度升高LED的电流增大,C2是滤波电容,实际在LED电路中可以不用滤波电路,C2是用来防止开灯时的冲击电流对LED的损害,开灯的瞬间因为C1的存在会有一个很大的充电电流,该电流流过LED将会对LED产生损伤,有了C2的介入,开灯的充电电流完全被C2吸收起到了开灯防冲击保护.该电路是小功率灯杯最实用的电路,占用体积小可以方便的装在空间较小的灯杯里,现在被灯杯产品广泛的采用.优点:恒流源,电源功耗小,体积小,经济实用.但是在设计时降压电容要采用耐压在400V以上的涤纶电容或CBB电容,滤波电容要用耐压250v以上.此电路适合驱动7-12只20mA的贴片LED
节能灯的工作原理
节能灯的工作原理
节能灯的工作原理是通过使用不同于传统白炽灯泡的光源和电子器件来实现节能效果。
具体而言，节能灯采用的主要技术包括：
1. 荧光灯：荧光灯使用荧光粉涂覆在玻璃管内，激活荧光粉时会发出可见光。
荧光灯工作时需要一个电子器件（叫做电子镇流器或电子启动器）来产生高电压和高频率的电流，以激励荧光粉发光。
相比白炽灯，荧光灯使用更低的功率来产生相同数量的光，因此具有更高的能效。
2. LED灯：LED（发光二极管）灯使用半导体材料，通过直接电流过程中的电子再组合来产生光。
这种电子再组合释放出的能量以光的形式发出。
LED灯具有高效转换电能为光能的特点，因为它们没有像荧光灯那样的能量转化损失。
此外，LED灯还具有长寿命、抗震动等优点。
3. CFL灯：CFL（紧凑型荧光灯）是一种集成了荧光灯技术的节能灯。
它们采用了类似于传统荧光灯的原理，但使用了更小的管状结构，使其更加紧凑方便安装。
CFL灯相比传统白炽灯节能约75%，寿命也较长。
这些节能灯都通过改变光源和使用更高效的电子器件来提高能源利用效率，从而实现节能效果。
led节能灯原理
led节能灯原理LED节能灯原理。
LED节能灯，即以LED为光源的节能照明灯具，是一种新型的照明产品，具有节能、环保、长寿命等优点，被广泛应用于家庭照明、商业照明、工业照明等领域。
那么，LED节能灯是如何实现节能的呢？接下来，我们将深入探讨LED节能灯的原理。
首先，LED节能灯的节能原理主要体现在LED光源的能效上。
LED是一种半导体发光器件，具有高光效、低能耗的特点。
相比传统的白炽灯和荧光灯，LED光源的能效更高，能够将更多的电能转化为光能，而少量的电能转化为热能，因此LED节能灯在发光过程中产生的热量较少，能够有效降低能耗，实现节能的效果。
其次，LED节能灯的节能原理还体现在其驱动电路上。
LED光源需要特定的电流和电压来正常工作，LED节能灯的驱动电路能够根据LED光源的特性提供合适的电流和电压，从而确保LED光源能够稳定、高效地工作。
与此同时，LED节能灯的驱动电路还能够实现智能调光、智能控制等功能，进一步提高了能效，实现了节能的目的。
此外，LED节能灯的节能原理还包括其优良的光学设计。
LED节能灯能够通过科学的光学设计，将光线集中在需要照明的区域，减少光线的散失，提高照明效果，减少能耗。
同时，LED节能灯还能够实现定向发光和均匀照明，避免了传统照明灯具存在的光污染问题，提高了光的利用率，进一步实现了节能照明。
综上所述，LED节能灯实现节能的原理主要包括LED光源的高能效、驱动电路的智能调控和光学设计的优化。
通过这些原理的综合作用，LED节能灯能够实现比传统照明灯具更高的能效，减少能耗，实现节能环保的目的。
随着LED技术的不断进步和成熟，LED节能灯将在未来得到更广泛的应用，为节能减排做出更大的贡献。

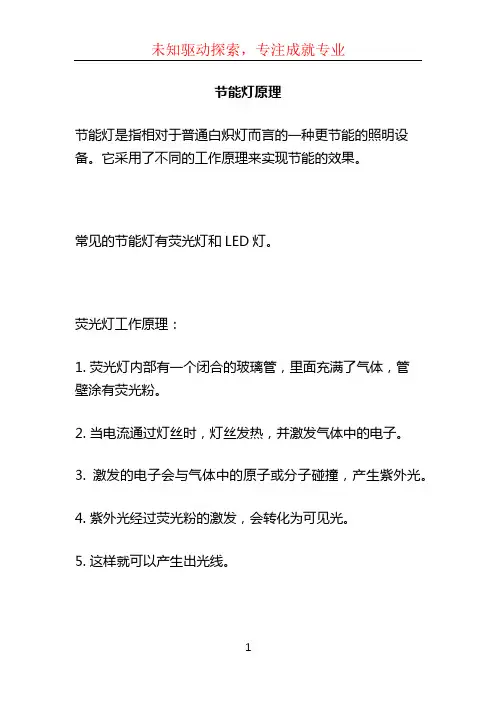

节能灯原理
节能灯原理
节能灯是指相对于普通白炽灯而言的一种更节能的照明设备。
它采用了不同的工作原理来实现节能的效果。
常见的节能灯有荧光灯和LED灯。
荧光灯工作原理：
1. 荧光灯内部有一个闭合的玻璃管，里面充满了气体，管
壁涂有荧光粉。
2. 当电流通过灯丝时，灯丝发热，并激发气体中的电子。
3. 激发的电子会与气体中的原子或分子碰撞，产生紫外光。
4. 紫外光经过荧光粉的激发，会转化为可见光。
5. 这样就可以产生出光线。
相比于白炽灯，荧光灯的节能原理主要有两个方面：
1. 荧光灯通过灯丝电流的激发来产生紫外光，而不是通过加热来发光，因此消耗的能量更少。
2. 荧光灯内部的荧光粉能够将紫外光转化为可见光，这一转化过程相对高效，能量的损耗较小。
LED灯工作原理：
1. LED（Light Emitting Diode）是一种半导体器件。
它由一个PN结组成，当正向电压施加在PN结上时，就会产生电子与空穴的复合。
2. 在复合过程中，电子从高能态跃迁到低能态，释放出能量。
3. 释放出的能量以光的形式辐射出来，形成光线。
相比于白炽灯和荧光灯，LED灯的节能原理主要有两个方面：
1. LED灯的发光过程直接由电子与空穴的复合完成，不需要通过加热来产生光，因此消耗的能量更少。
2. LED灯的光效较高，能够在电能转化为光能时尽量减少能量的损耗。
节能灯发光原理
节能灯发光原理
节能灯，也称为高效节能灯或LED灯，其发光原理是利用半导体材料的发光性质。
与传统白炽灯不同，节能灯的发光原理并不依赖于电阻加热。
下面将介绍不同类型的节能灯的发光原理。
1. 荧光灯：荧光灯利用荧光粉发光的原理。
荧光灯的内部管壁涂有荧光粉，管内充满了稀薄的惰性气体（如氩气和氖气）以及一小滴汞。
当电路中的电流通过荧光灯的两个电极时，电子被加速并击中汞蒸汽，激发汞原子的电子跃迁。
这些激发态的汞原子通过散射、碰撞等过程，释放出紫外线。
紫外线经过荧光粉的照射下，会被荧光粉吸收并发光，产生可见光。
2. LED灯：LED灯是利用LED（Light Emitting Diode）的发光原理来实现。
LED是一种半导体器件，其结构由P型半导体和N型半导体组成。
当电流通过LED芯片时，P型半导体中的正极电子会与N型半导体中的负极空穴结合，从而发生电子跃迁。
在跃迁过程中，电子会释放出能量，这些能量以光子的形式放射出来，导致LED发光。
此外，通过定义半导体材料的掺杂浓度和使用不同的材料，LED可以发出不同颜色的光。
3. 紧凑荧光灯（CFL）：紧凑荧光灯是一种小型荧光灯，其发光原理与传统荧光灯相似。
不同之处在于，CFL将荧光灯的长直管改为了紧凑的螺旋形管状。
这样可以减小体积，提高能效。
CFL通过相同的原理，即通过汞蒸汽和荧光粉来产生可见光。
总的来说，节能灯的发光原理主要是通过半导体材料的发光性质来实现。
这种原理使得节能灯相比传统的白炽灯更加高效、持久且节能。

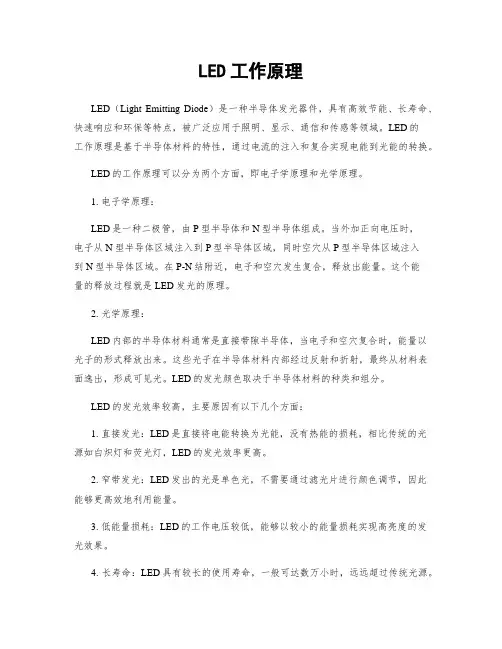

LED工作原理
LED工作原理LED（Light Emitting Diode）是一种半导体发光器件，具有高效节能、长寿命、快速响应和环保等特点，被广泛应用于照明、显示、通信和传感等领域。
LED的工作原理是基于半导体材料的特性，通过电流的注入和复合实现电能到光能的转换。
LED的工作原理可以分为两个方面，即电子学原理和光学原理。
1. 电子学原理：LED是一种二极管，由P型半导体和N型半导体组成。
当外加正向电压时，电子从N型半导体区域注入到P型半导体区域，同时空穴从P型半导体区域注入到N型半导体区域。
在P-N结附近，电子和空穴发生复合，释放出能量。
这个能量的释放过程就是LED发光的原理。
2. 光学原理：LED内部的半导体材料通常是直接带隙半导体，当电子和空穴复合时，能量以光子的形式释放出来。
这些光子在半导体材料内部经过反射和折射，最终从材料表面逸出，形成可见光。
LED的发光颜色取决于半导体材料的种类和组分。
LED的发光效率较高，主要原因有以下几个方面：1. 直接发光：LED是直接将电能转换为光能，没有热能的损耗，相比传统的光源如白炽灯和荧光灯，LED的发光效率更高。
2. 窄带发光：LED发出的光是单色光，不需要通过滤光片进行颜色调节，因此能够更高效地利用能量。
3. 低能量损耗：LED的工作电压较低，能够以较小的能量损耗实现高亮度的发光效果。
4. 长寿命：LED具有较长的使用寿命，一般可达数万小时，远远超过传统光源。
LED的亮度可以通过控制电流的大小来调节，一般使用恒流驱动电路来保证LED的稳定工作。
此外，LED还可以通过PWM（脉冲宽度调制）技术来实现调光。
LED的应用非常广泛，包括但不限于以下几个方面：1. 照明：LED照明已成为节能环保的主流选择，广泛应用于室内照明、路灯、汽车前照灯等领域。
2. 显示：LED显示屏具有高亮度、高对比度和快速响应的特点，被广泛应用于电视、手机、电子标牌等设备。
3. 通信：LED还可以用于光通信领域，通过调制LED的亮度来传输信息。
节能灯的工作原理
节能灯的工作原理
节能灯的工作原理是利用了LED（发光二极管）的特性。
LED是一种半导体器件，当电流通过LED时，电子和空穴在P-N结（正负极交界处）相遇并复合，释放出光能。
传统的白炽灯是通过电阻丝加热产生光线的，而LED灯则是通过半导体材料直接电荷复合来发光。
这使得LED灯的发光效率更高，发热更少。
节能灯的主要部分是一个LED芯片，通常由不同类型和颜色的LED组成。
通过电路板和外部电源将电能转化为需要的电流和电压，并通过适当的驱动电路控制发光。
LED芯片的功率损耗非常小，因此发出的光线几乎不会产生热量。
此外，节能灯还包括一个散热器，用于散热，以保持LED芯片的正常工作温度。
散热器可以是金属材料，例如铝或铜，以便高效地导热。
节能灯的灯罩通常是透明或半透明材料制成，以将发出的光线均匀地散射和扩散到周围空间，以获得更好的照明效果。
总的来说，节能灯通过利用LED的高光效和低能耗特点，以及有效的散热设计，实现了较高的能源利用率和较长的使用寿命。
这使得节能灯成为了取代传统白炽灯和荧光灯的一种理想选择。
探究电子节能灯的工作原理
探究电子节能灯的工作原理电子节能灯又名led节能灯或者半导体节能灯是目前节能灯市场上非常畅销的节能灯之一，由于电子节能灯具有低电压、无频闪、无噪音、高效节能、开灯瞬间及亮、运用寿命长（３０００小时以上，为普通白炽灯的３倍多），构造紧凑、体积小。
发光效率高60Lm/w、省电80%以上，俭省能源。
可直接取代白炽灯炮。
寿命较长，是白炽灯的6～10倍。
灯管内壁涂有维护膜和采用三重螺旋灯丝能够大大延长运用寿命。
等优点，很受消费者的欢送。
在众多的节能灯类别中为什么电子节能灯可以脱影而出，其的节能原理是怎么样的？这里我将自己收集到的关于电子节能灯原理和图片写出来供有需要的朋友们参考。
电子节能灯原理图电子节能灯主要是经过镇流器给灯管丝加热，大约在1160K温度时，灯丝就开端发射电子（固在灯丝上涂了一些电子粉）电子碰撞氩原子弹性碰撞，氩原子碰撞后，取得能量又撞击汞原子在吸收能量后，跃迁产生电离；发出253.7nm的紫外线，紫外线激起荧光粉发光，由于荧光灯工作时灯丝的温度在1160K左釉冬比白炽灯工作的温度2200K～2700K低，所以它的寿命也大大进步到8000小时以上，又由于它不存在白炽灯那样的电流热效应，荧光粉的能量转换效率也很高，能到达每瓦60（lm）流明。
电子节能灯原理图电子节能灯分为玻罩型和暴露型。
玻罩型又有球型、球柱型、工艺型等三个系列，前两个系列均有全透明、刻花、彩色刻花和乳白色４个种类。
它具有外形美观、装置时不易损坏灯管、耐碰撞等优点；暴露型则有Ｈ型、ＵＨ型、３Ｕ型、４Ｕ型、２Ｄ型及螺旋型等。
按发光的颜色分，则可分为红、绿、蓝、黄（色温为２７００Ｋ，属暖色光，相似于白炽灯的光色）、白（色温以６４００Ｋ居多，属冷色光，相似于日光灯的光色）；而色温为５０００Ｋ的灯管因光色接近于自然光，对眼睛无刺激，更合适于学生和精密工作。
电子节能灯原理图维修电子节能灯，首先要扫除假毛病。
关灯后节能灯有间隙性的闪光，这并不是灯的质量问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LED节能灯的工作原理及设计探究2014-02-23 10:02:31 来源:甘肃西北民族大学电气工程学院
目前，由于我国各地域人口分布不均匀造成节能减排的宣传工作不够深刻和全面，进而能源的浪费现象普遍存在，据统计我国每年能源浪费量足以维持我国1/3以上的工业部门运行一年。
若能能减少这一部分能源的浪费，并输送给西部将能缓解能源的突出问题。
我国人口众多，在照明上浪费的电能占浪费能源的绝大多数的比重。
所以解决能源浪费的切入点从照明上入手能取得较大的成效。
1、各灯具发光原理
1.1白炽灯的发光原理
白炽灯是由发光用的金属钨丝与电源相接，同时为了防止钨丝被空气氧化而用玻璃器具将其隔离形成灯泡，在灯泡内部一般将空气抽出形成真空或者在其内部充入惰性气体。
白炽灯的工作原理是将电能转换成光能同时伴随着热能的释放，工作过程是电能通过导线传输到灯泡内部的钨丝上，电能被转换成热能，将钨丝加热到非常高的温度。
在这个过程中由于温度比较高就会激发钨丝元素原子的核外电子，使得这些电子变得更加活跃向较高能量的外层跃迁，当电子再次向内层电子移动时能量就会被释放，释放的形式主要是以光电子的形式释放即光的形成。
1.2日光灯的发光原理
日光灯管实际上就是一根玻璃灯管，在灯光两端安装上灯丝，同时在内壁涂有一层均匀的荧光粉，日光灯管内充入少量的惰性气体和水银蒸汽，灯光两端装有由钨丝制作而成的灯丝，灯丝表面涂有容易激发电子的氧化物。
当钨丝上有电流流过时，灯丝受热就会在灯管内发射电子，随着温度的上升，水银就会汽化蒸发。
在这个过程中，只要在灯管两端加上合适的电压，日光灯管内的惰性气体就会出现电离的情况，进而管内的惰性气体就有放电情况过渡到水银蒸汽放电的过程。
在这个过
程中，管内的气体是可以导电，气体导电时发出不可见的紫外线光，照射在管内的荧光粉上时，产生可见光。
1.3普通节能灯的工作原理
普通型节能灯实际上就是日光灯的升级版灯具，它是一种紧凑型、自带整流器的日光灯。
工作原理是在灯亮时电流通过电子镇流器给灯丝加热，灯丝在两端就会发射电子，电子处于活跃状态会在管内和惰性气体相碰撞，这些惰性气体进过碰撞之后重新获得能量进而与汞原子碰撞，同理汞原子碰撞获得能量后产生电离，电离产生的紫外线照射在荧光粉上，使得管壁内部的荧光粉发出可见光。
1.4LED节能灯的工作原理
LED是英文lightemittingdiode(发光二极管)的缩写，主要是由?—?族化合物制作而成，发光二极管的核心部分是由P型和N型半导体组成晶片的过渡层—PN 结。
所以，它具有P-N结的电压电流特性即正向导通、反向截止和击穿特性。
同时还具有一些独特的性质即在一定的条件下具有发光特性，发光的原理主要是在正向电压情况下，电子由N区注入P区相反空穴由P区注入N区，在这个过程中注入的少数载流子会与多数载流子复合，复合时
会将剩余的能量以光子的形式释放出来，从而实现了将电能转换为光能的过程。
2、各灯具的特点比较
2.1白炽灯的特点
1)白炽灯发光的同时伴随着大量热能的损失，消耗的电能较多，发光效率较低。
2)由于工作时伴随着大量的热能产生，内部灯丝的寿命比较短同时由于灯泡是玻璃制品在运输不方便容易破碎。
3)白炽灯发出光的颜色比较单一，适用性不强，受电压影响比较大。
2.2日关灯的特点
1)部件较多，任何一个部件不能够正常工作时都会影响日光灯的工作情况，所以故障几率大。
2)日光灯的灯丝相比白炽灯，工作温度更低，所以成本较大，但是寿命相对较长。
3)功率受到限制，不能做太大因此一般只能适用于一般家庭适用场合不大。
4)日光灯发光是闪烁的会出现频闪的现象，长期处在这种环境下眼睛会出现疲劳，增大事故发生的可能。
2.3普通节能灯的特点
1)由于灯管内部有汞，汞是一种具有剧毒的物质，在生产过程和使用中容易产生汞污染。
2)易碎品，在运输和安装过程中有一定的难度。
3)综合起来不省钱。
2.4LED节能灯的特点
1)LED发光过程中没有产生额外的热能，光电转换效率理论上达到100%减少了传统灯具发光过程中产热环节因此节省了很大的电能。
2)发光二极管可以工作在高速状态下，普通的灯具如果频繁的启动或关断灯丝就会发黑很容易烧毁。
3)二极管采用固态的封装，对于安装和运输都及其方便，工作寿命长。
3、家用节能的验证
举例:1.0m的普通日光灯与1.0mLED节能灯2年的消费情况对比。
假若每天照明工作要进行15小时，普通日光灯的使用寿命平均为2年，LED节能灯平均工作寿命为6年，经过调查12W的LED节能灯光照强度与60W的普通日光灯相当。
电费按照1元/千瓦时，每天使用50只。
日光灯的成本为15元/只，LED 节能灯100元/只。
所以有以下对比。
3.1 一年后的电费对比
1)普通日光灯:365*15*0.06*1*50=16425元。
2)LED节能灯:365*15*0.012*1*50=3285元。
3.2 两年后的电费对比
1)普通日光灯:16425*2=32850元。
2)LED节能灯:3285*2=6570元。
3.3使用维修费
1)普通日光灯:300元。
2)LED节能灯:0元。
3.4总费用对比
1)普通日光灯:32850+300+15*50=33900元。
2)LED节能灯:6570+100*50=11570元。
综上对比分析:?不用一年的时间使用LED节能灯具代替普通日光灯就可以从节省的电能中回收成本;?2年后节省的电费大约是2万元。
4、单片机控制的LED节能灯的实现
基于LED节能灯可以工作在高速状态下，同时电流在达到一定范围是亮度基本上没有变化。
根据这一特性可以用单片机产生PWM来控制LED的通断，只要高低电平的时间足够短，由于LED有亮变暗的过程需要一定时间，所以这样光照的亮度基本上是不变化的，在这样的情况下可以进一步提高LED节能灯的节能效果。
LED节能灯是一种绿色节能环保、无污染的新一代照明器件，可以工作在恶劣的环境下而不影响照明状态，颜色种类多样可以满足各种场所。
政府大力推广LED 节能灯的使用以及出台免费使用的优惠政策，增大宣传力度、提高节能减排意识。
