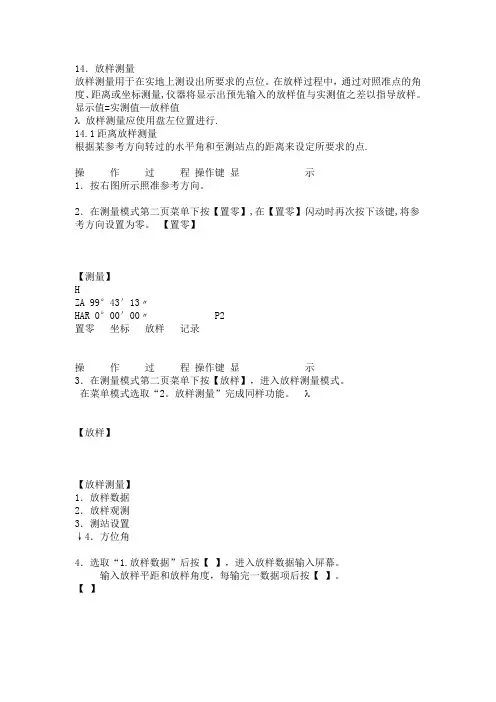

全站仪放样步骤
14．放样测量放样测量用于在实地上测设出所要求的点位。
在放样过程中，通过对照准点的角度、距离或坐标测量,仪器将显示出预先输入的放样值与实测值之差以指导放样。
显示值=实测值—放样值λ放样测量应使用盘左位置进行.14.1距离放样测量根据某参考方向转过的水平角和至测站点的距离来设定所要求的点.操作过程操作键显示1．按右图所示照准参考方向。
2．在测量模式第二页菜单下按【置零】,在【置零】闪动时再次按下该键,将参考方向设置为零。
【置零】【测量】HZA 99°43′13〃HAR 0°00′00〃 P2置零坐标放样记录操作过程操作键显示3．在测量模式第二页菜单下按【放样】，进入放样测量模式。
在菜单模式选取“2。
放样测量”完成同样功能。
λ【放样】【放样测量】1．放样数据2．放样观测3．测站设置↓4．方位角4．选取“1.放样数据”后按【】，进入放样数据输入屏幕。
输入放样平距和放样角度，每输完一数据项后按【】。
【】【放样距离角度】H〈m>：HA：坐标确定5．按【确定】进入放样观测屏幕.其中：dH：目标与待放样点的平距差值。
dHA：目标与待放样点的水平角差值。
【确定】【距离放样】dHdHA —119°23′18〃HAR 0°00′00〃改正模式引导测量6．按【引导】进入放样引导屏幕，第二行所显示的角度值为角度实测值与放样值之差值，而箭头方向为仪器照准部应转动的方向。
λ箭头的含义←：从测站上看去，向左移动棱镜。
→：从测站上看去，向右移动棱镜。
恢复放样观测屏幕,按【差值】【引导】λ【距离放样】→ -119°23′18〃HAR 0°00′00〃改正模式差值测量操作过程操作键显示7。
旋转仪器照准部至第二行显示的角度值为0°.当角度实测值与放样值之差在±30〃范围内时,屏幕上显示←→。
【距离放样】←→ 0°00′01〃HAR 119°23′19〃改正模式差值测量8．在望远镜照准方向上安置棱镜并照准.9．按【测量】开始距离放样测量。
全站仪点位放样
全站仪坐标放样
1、放样步骤
在放样的过程中，有以下几步：
(1)选择坐标数据文件。
可进行测站坐标数据及后视坐标数据的调用。
(2)设置测站点。
(3)设置后视点，确定方位角。
(4)输入或调用所需的放样坐标，开始放样。
2、准备工作
（1）坐标数据文件的选择
键
键，进入下一页。
按
（2）设置测站点
设置测站点的方法有如下两种：
1）调用内存中的坐标设置
2）直接键入坐标数据
（3）设置后视点
如下三种后视点设置方法可供选用
1）利用内存中的坐标数据文件设置后视点2）直接键入坐标数据
3）直接键入设置角
（4）实施放样
放样点位坐标的输入有两种方法可供选择1）通过点号调用内存中的坐标值
2）直接键入坐标值
例：调用内存中的坐标值。
全站仪的坐标放样图解(一学就会)
零星点的坐标放样（不使用文件）
1、按MENU ，进入主菜单测量模式。
2、按 LAYOUT，进入放样程序，
3、再按SKP ，略过使用文件。
4、按OOC.PT （F1 ），
5、再按NEZ ，输入测站O 点的坐标（X0 ,Y0 ,H0 ）；并在INS.HT 一栏，输入仪器高。
6、按BACKSIGHT （F2 ），再按NE/AZ ，输入后视点A 的坐标（xA , yA ）；若不知A 点坐标而已知坐标方位角，则可再按AZ ，在HR 项输入的值。
瞄准A 点，按YES 。
7、按LAYOUT （F3 ），再按NEZ ，输入待放样点B 的坐标（xB , yB,HB ）与测杆单棱镜的镜高后，
8、按 ANGLE （ F1 ）。
使用水平制动和水平微动螺旋，使显示的 dHR=0°00ˊ00"，即找到了
OB 方向，指挥持测杆单棱镜者移动位置，使棱镜位于 OB 方向上。
9、按 DIST ，进行测量，根据显示的 dHD 来指挥持棱镜者沿 OB 方向移动，直至 dHD=0 时，立棱镜点即为 B 点的平面位置。
10、其所显示的 dZ 值即为立棱镜点处的填挖高度，。
11、按 NEXT ——反复 7 、8 、9三步，放样下一个点 C 。
全站仪图解放样
第一步
第二步
第三步
第四步
第五步
第六步
第七步
第八步
第九步
第十部
第十一步
第十二步
第十三步
第十四步
第十五步
第十六步
第十七步
第十八步
第十九步
第二十步。
使用全站仪进行工程施工放样的详细方法
使用全站仪进行工程施工放样的详细方法全站仪是一种高精度测量仪器，广泛用于工程施工放样中。
它能够同时测量水平角、垂直角和斜距，具有精度高、操作简便等优点。
本文将详细介绍使用全站仪进行工程施工放样的方法。
一、准备工作1. 选择合适的设备：根据具体的施工任务和要求，选择适合的全站仪进行测量。
注意设备的精度和功能要满足工程需要。
2. 设置基准点：在工程现场选择一个稳定的基准点，并进行测量标识。
基准点应位于施工区域的中心位置，以确保后续测量的准确性。
二、全站仪的使用步骤1. 建立测量控制网：根据工程的要求和施工图纸，确定所需的测量控制点，并在现场进行放样。
使用全站仪按照相应的坐标和高程进行测量，并在控制点上标识编号。
2. 进行工程放样：根据工程图纸上的设计要求，使用全站仪进行放样。
具体步骤如下：a. 设置目标点：根据工程图纸确定需要放样的目标点，在目标点设置临时标志物。
b. 安装全站仪：将全站仪稳定地安装在测点上，并确保水平仪的气泡在圆心位置。
c. 测量目标点：对准目标点，使用全站仪进行测量。
一般情况下，全站仪会自动锁定目标点并记录测量数据。
d. 校验测量数据：每次测量完成后，应校验测量数据的准确性，确保在允许的误差范围内。
e. 记录测量数据：将测量数据记录到放样表格或电脑中，并按照要求进行归档。
f. 移动仪器进行下一个目标点的测量，直至完成全部放样任务。
三、注意事项1. 确保仪器的准确性：在使用全站仪之前，需要对仪器进行准确性校准，避免误差的出现。
2. 注意安全事项：在使用全站仪过程中，要注意周围环境的安全，以免发生事故。
同时，不要让他人无正当理由靠近正在测量的仪器。
3. 合理使用测量配件：全站仪通常附带一些测量配件，如三脚架、测杆等。
在实际使用中，需要合理使用这些配件，以确保测量的准确性和稳定性。
四、施工放样的优势使用全站仪进行施工放样具有如下优势：1. 高精度：全站仪具有高精度的测量功能，能够满足工程施工对精度的要求。
全站仪坐标放样详细过程步骤
全站仪坐标放样详细过程步骤全站仪放样主要步骤：一、安装全站仪1.在放样点上搭设点杆，安装全站仪时，要将全站仪火钳与落脚杆最佳结合，保证全站仪多接收点实时形成一个完整闭合的形位坐标线，以保证准确性。
2.检查全站仪杆竿的安装质量，应无太大的振动及松动变形的现象，否则将使丈量结果有误差甚至不可利用，从而影响定位精度。
3.检查全站仪安装处的水平误差，应小于2mm，校准好垂直误差，翘曲度应小于1mm。
如果水平误差较大，则必须采用三角平差校正或者用水准检定仪调整现场杆竿来消除误差，保证测量精度。
二、设定参考点1.查出参考点坐标位置，provide a 3D coordinate values in the rightreference coordinate system。
2.选取设定参考点，一般为比较易测量的天馈线、水电管道等场地边界点或电缆及绝缘罩等设施起点。
3.校准全站仪，以及设定参考点。
用全站仪测量参考点，将测得的参考点坐标，和设定定位参考点坐标进行比较，然后对测量的全站仪的坐标数据进行校正.三、测量点坐标1.以参考点暴像。
以参考点为中心点，观察其周边环视和中心点的位置并使用全站仪测量环视上每个点坐标。
校准完毕后即可在环视旋转至所测量点，将其记录下来。
2.拉线测量。
在设定定位参考点上张拉钢丝线，将钢丝线张拉到所需要测量的点上，使用全站仪测量钢丝线上的点，以获取它的坐标，并记录下来。
3.测量桥路坐标。
如果需要测量桥路的位置，则需要安装支架进行测量，将支架安装桥路边沿，使用全站仪进行定位，将每个主要截面位置定下来，记录下来。
四、数据测量及记录1.按参考系要求记录所坐标点。
每个测量点应记录X，Y，Z三轴坐标，将其记录在坐标表中，并且将表中最小二乘算出X，Y，Z坐标整合转换到参考系坐标系统下。
2.检查测量数据，对测量的数据进行抽查，确保测量的结果的准确性。
3.填写测量记录簿。
对测量的结果填写在测量记录簿上，作为最终成果和数据的分析成果。

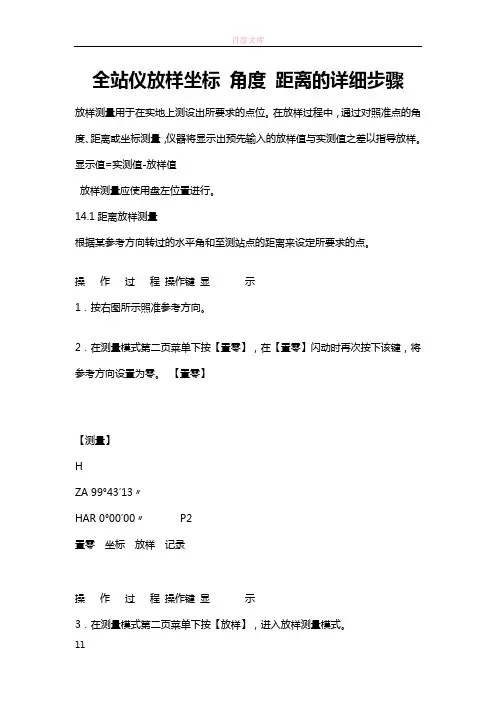

全站仪放样坐标角度距离的详细步骤
全站仪放样坐标角度距离的详细步骤放样测量用于在实地上测设出所要求的点位。
在放样过程中，通过对照准点的角度、距离或坐标测量，仪器将显示出预先输入的放样值与实测值之差以指导放样。
显示值=实测值-放样值放样测量应使用盘左位置进行。
14.1距离放样测量根据某参考方向转过的水平角和至测站点的距离来设定所要求的点。
操作过程操作键显示1．按右图所示照准参考方向。
2．在测量模式第二页菜单下按【置零】，在【置零】闪动时再次按下该键，将参考方向设置为零。
【置零】【测量】HZA 99°43′13〃HAR 0°00′00〃P2置零坐标放样记录操作过程操作键显示3．在测量模式第二页菜单下按【放样】，进入放样测量模式。
在菜单模式选取“2.放样测量”完成同样功能。
【放样】【放样测量】1．放样数据2．放样观测3．测站设置↓4．方位角4．选取“1.放样数据”后按【】，进入放样数据输入屏幕。
输入放样平距和放样角度，每输完一数据项后按【】。
【】【放样距离角度】H<m>:HA:坐标确定5．按【确定】进入放样观测屏幕。
其中：dH：目标与待放样点的平距差值。
dHA:目标与待放样点的水平角差值。
【确定】【距离放样】dHdHA -119°23′18〃HAR 0°00′00〃改正模式引导测量6．按【引导】进入放样引导屏幕，第二行所显示的角度值为角度实测值与放样值之差值，而箭头方向为仪器照准部应转动的方向。
箭头的含义←：从测站上看去，向左移动棱镜。
→：从测站上看去，向右移动棱镜。
恢复放样观测屏幕,按【差值】【引导】【距离放样】→ -119°23′18〃HAR 0°00′00〃改正模式差值测量操作过程操作键显示7.旋转仪器照准部至第二行显示的角度值为0°。
当角度实测值与放样值之差在±30〃范围内时，屏幕上显示←→。
【距离放样】←→ 0°00′01〃HAR 119°23′19〃改正模式差值测量8．在望远镜照准方向上安置棱镜并照准。
全站仪放样方法
全站仪简介：仪器面板外观和功能说明面板上按键功能如下：——进入角度测量模式键，——用于中断正在进行的操作，退回到上一级菜单，，,——光标上下移动、翻屏键，、、、令,显示屏上显示符号的含义：V ——竖盘读数；HR ——水平读盘读数（右向计数）；HL ——水平读盘读数（左向计数）；HD ——水平距离；VD ——仪器望远镜至棱镜间高差；SD ——斜距；* ——正在测距；N ——北坐标，x ；E ——东坐标，y ；Z ——天顶方向坐标，高程H 。
测站点：仪器对中器对准的点就是测站点。
（例图B：测站点C）后视点：仪器用来确定现场北方向的点就是后视点。
（例图B，已知点A，当用全站仪望远镜瞄准A点后，就是确定了仪器所对的北方向为N1方向。
）放样点：只知道图纸上坐标，而不知道现场位置，需要把坐标所对应的位置在现场标定出来的点就是放样点。
（例图B，放样点P1）全站仪坐标表示跟图纸坐标对应关系：N(北坐标) —X ，E（东坐标）--Y ，Z（天顶方向坐标）—标高。
测站点和后视点必须满足的条件：知道两个点的现场位置和坐标，两点之间必须相互看得见。
全站仪的两个最基本的功能：放样和数据采集。
放样：已知现场两个点的位置和坐标：把知道坐标而不知道现场位置的点在现场的位置标定出来的工作就是放样。
{ 如图B所示，我们已知点A和点C两点在现场的位置和坐标，还知道P1点的坐标，我们可以通过在C点架设全站仪作为测站点，在A点放置棱镜作为后视点，瞄准A点后，把在全站仪上把角度差dHR调为零，再指挥跑棱镜者在C到P1的连接线上前后移动，直到距离差dHD为零时，棱镜杆尖所对的点即是放样点P1的现场位置。
}放样的具体操作步骤：（以南方测绘NTS-302系列为例）1、在测站点上安置仪器，对中、整平。
2、3、转动望远镜，屏幕显示V，HR，进入角度测量界面。
4、按键，进入放样程序，屏幕提示：选择一个文件。
5、按选择跳过，屏幕进入坐标放样1/2菜单。
全站仪放样基本操作
全站仪基本操作及坐标放样步骤坐标放样仪器界面操作1.架设好脚架，右手抓紧仪器提手、左手托住基座取出仪器安置在控制点T1之上并对中整平，按住电池两边的弹簧卡子安上电池，按电源键2秒开机进入图2界面，该界面为仪器型号和软件版本号，在本界面只POWER键和ESC键工作。
图22．按ESC键进入工作模式，按下MENU键进入菜单模式如图3。
图33.在该模式下，选择“放样”模式所对应的按键——数字键2进入坐标放样模式如图4，键入放样文件名,该文件用于保存控制点、后视点、及放样点的坐标数据。
点击F3键对数字和字母输入法进行切换，例如输入文件名为：HBZY，输入完毕之后点击F4确认进入放样模式如图5。
图4 图54. 选择按键“1”设置测站点进入图6所示的界面，此时需要添加测站点坐标，点击“F2调用”键进入坐标添加界面如图7所示。
图6 图75．点击“F4添加”键即可添加测站点的点名和坐标，进入图8，输入测站点点名，例如点名为T1，测站点坐标为N=1000.000,E=1000.000,Z=10.000,输入完毕之后点击“F4确认”，进入图9界面。
图8 图96．点击“F4”确认测站坐标进入图10所示界面，量取仪器高，仪器高的测量方法是从测量控制点量取到仪器中心，仪器中心标志见图11仪器侧面的刻画线。
图10 图117．输入仪器高，例如1.500米后点击“F4”确认后回到图5所示界面，此时步骤1“设置测站点”已完成，点击数字键“2”设置后视点，进入图12所示界面，此时需要添加后视点坐标，点击“F2调用”键进入坐标添加界面如图7所示，点击“F4添加”键添加点名和坐标，例如点名为T2，坐标为N=800.000，E=800.000，Z=12.000，确认后进入图13所示界面，点击“F4确认”键进入图14。
图12 图138.此时不要点击“F4确定”键，需照准后视点才能点击“F4确定”。
之后回到图5所示界面。
点击数字键“3”设置放样点，将放样点的坐标添加到仪器中，方法同添加测站点坐标一样。
