聚苯硫醚物性表
聚苯硫醚(PPS)
聚苯硫醚树脂特性交联或半交联型聚苯硫醚（Polyphenylene sulfide,简称PPS）为浅褐色粉末，以加热变为深褐色；而直链型PPS则为白色颗粒，高结晶速度的为白色或浅黄色颗粒，受热后其颜色变深。
基本性能特点1.白色，结晶性，易流动的粉末。
2.强度度，抗蠕变性度，坚韧，质硬，无冷流变性，力学性能随温度升高而降低。
3.热稳定性极好，热变形温度260℃，熔点290℃，在400~500℃热空气和氮气中仍稳定，交联后可耐600℃高温，可在350℃以上长期使用。
4.耐磨，阻燃性优，有自熄性，对玻璃，陶瓷，金属的粘接性好。
5.电绝缘性能，高温，高湿的影响小，耐电弧性好。
6.成型收缩率小，尺寸稳定性好，熔体黏度小，易成型加工。
7.化学稳定性优异，耐稀酸，碱，在204℃以下耐任何溶剂/。
8.对炭黑，石墨，玻璃纤维，MoS2,PTFE等填料有特别好的润湿作用。
注射成型工艺工艺条件一，预干燥尽管PPS工程塑料的含水率较低，但为了提高注射产品的外观和制品的熔接强度，防止流延，对于线性PPS推荐采用鼓风干燥机在120~140℃条件下干燥3~5H，平盘中的材料高度最好不要超过5CM；对彩色的PPS工程塑料，为确保稳定的色彩，应在105℃以下，干燥3~5H，为保证制品外观，甚至干燥时间可以再长一些，对增强的交联型PPS，在鼓风烘箱中可在149~177℃条件下干燥2~3H，烘干时间延长，一般对材料性能影响不大，但最好烘干温度不能超过260℃。
采用真空烘箱和其他除湿式烘箱，温度和时间可适当降低和减少。
二，模温模温在很大的程度上影响模塑产品的特性。
考虑到模塑产品的外观，高温下的尺寸稳定性，耐热性及耐蠕变性能，模温一般不得低于120℃，至少要在130℃以上。
模温最好在120~160℃。
三，注射压力正常的注射压力保持在29~98MPa比较合适，高压注射能保证制件的密实件，特别是对薄壁复杂的制件，更应采用高压注射，而且高压可以提高材料的拉伸强度。
PPS聚苯硫醚 PPT
此聚苯硫醚可以结晶（其原粉结晶度高达75％，熔点高达285℃）。 （2）由于主链上苯环与硫原子形成了共轭，且硫原子尚未处于饱和，经氧化可
使硫醚键变为亚砜基和砜基或者是苯环和相邻大分子形成氧桥支化或
交 联，但并没使主链断裂，因此热氧稳定性突出，最高连续使用温度可
达260℃，热分解温度可达522℃。
2. 聚苯硫醚的性能
(3)阻燃性 氧指数高达44%以上，自身具有阻燃性；阻燃性可达到UL94V-0级；在制作阻燃产品时不需 加入任何阻燃剂，保持了材料本身的高机械性能。
(4)化学性能 聚苯硫醚除了受强氧化性酸（如浓硫酸、浓硝酸和王水）影响外，不受大多数酸、碱、盐 的侵蚀，具有接近于聚四氯乙烯的化学稳定性。 在低于175℃以下不溶于现已知的任何有机溶剂，只有在175℃以上时才溶于氯代萘中。 聚苯硫醚与一般有机溶剂如苯、冰醋酸、油类、酯类物质接触时不会出现制品开裂。
在 170℃以下不溶于现已知的任何有机溶剂，这种低分子量的聚合物力学性能很低， 只能作防腐涂层外，无法直接作为塑料使用。
为了使PPS应用于塑料工业，必须对其热处理以适当提高分子量并降低熔融指数
通过对不同温度下聚苯硫醚原粉热处理 后的红外光谱分析，发现热处理后聚苯 硫醚分子结构中存在以下三种结构形式
⑴ 机械性能 纯PPS的机械性能不高，尤其是冲击强度比较低。以玻璃纤维增强后可大幅度提高冲击强 度，由27J/m增加到76J/m，拉伸强度由67MPa提升到137MPa。 PPS在负荷下的耐蠕变性好，硬度高，耐磨性高，还具有一定的自润滑性。
⑵ 热性能
PPS的耐热性十分优异，其Tg为110℃，熔点280℃-290℃，40%玻纤增强热变形温度260℃， 可在220~240℃温度范围内长期使用。在1000℃惰性气体仍保持40%的重量。
1342L4 PPS 物性表
塞拉尼斯FORTRON 1342L4 PPS，40％的专业
分类：聚合物，热塑性，聚苯硫醚（PPS），聚苯硫醚（PPS），用40％玻璃纤维填料
材质备注：FORTRON 1342L4是低磨损等级，非常适合用于轴承，齿轮和其他滑动摩擦/磨损应用。
本产品为玻璃纤维增强和含有聚四氟乙烯。
FORTRON原则上应预干燥。
因为必要的最大残留低水分含量，建议采用干式空气干燥机。
露点应该是= < - 30°C干燥和处理之间的时间应尽可能短。
对于后续存储材料应存放在干燥烘干机，直到加工（<= 60小时）。
塞拉尼斯公司提供的资料。
关键词：40％的玻璃，聚四氟乙烯，低磨损增强张应力
率
拉伸模
量
度（ISO）
度
摩擦系
Tg的阻燃，UL94
背压
螺杆转速
塞拉尼斯FORTRON 6345L4 PPS，30％专业
塞拉尼斯FORTRON 6341L4 PPS，40％专业
塞拉尼斯FORTRON 1140L7 PPS，40％玻纤增强
塞拉尼斯FORTRON 1140L0 PPS，40％玻纤增强塞拉尼斯FORTRON 6450A6 PPS，51％专业。
用于接插件最好的高性能工程塑料：聚苯硫醚

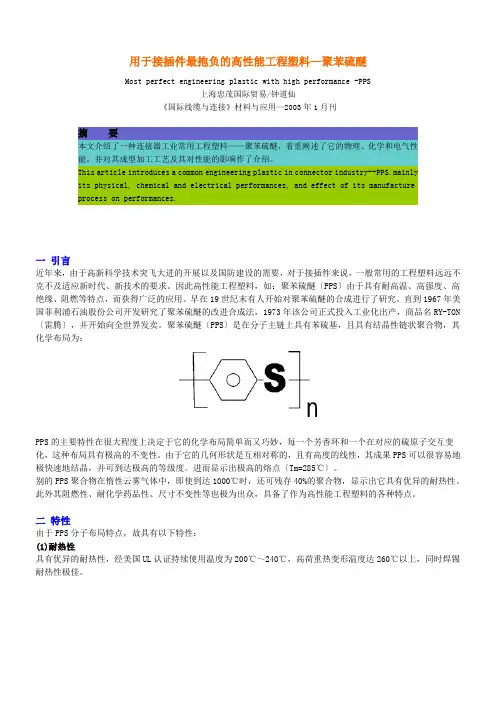

用于接插件最抱负的高性能工程塑料—聚苯硫醚Most perfect engineering plastic with high performance -PPS上海忠茂国际贸易/钟道仙《国际线缆与连接》材料与应用—2003年1月刊摘要本文介绍了一种连接器工业常用工程塑料——聚苯硫醚，着重阐述了它的物理、化学和电气性能，并对其成型加工工艺及其对性能的影响作了介绍。
This article introduces a common engineering plastic in connector industry--PPS.mainlyits physical, chemical and electrical performances, and effect of its manufactureprocess on performances.一引言近年来，由于高新科学技术突飞大进的开展以及国防建设的需要，对于接插件来说，一般常用的工程塑料远远不克不及适应新时代、新技术的要求。
因此高性能工程塑料，如：聚苯硫醚〔PPS〕由于具有耐高温、高强度、高绝缘、阻燃等特点，而获得广泛的应用。
早在19世纪末有人开始对聚苯硫醚的合成进行了研究。
直到1967年美国菲利浦石油股份公司开发研究了聚苯硫醚的改进合成法，1973年该公司正式投入工业化出产，商品名RY-TON 〔雷腾〕，并开始向全世界发卖。
聚苯硫醚〔PPS〕是在分子主链上具有苯硫基，且具有结晶性链状聚合物，其化学布局为：PPS的主要特性在很大程度上决定于它的化学布局简单而又巧妙，每一个芳香环和一个在对应的硫原子交互变化，这种布局具有极高的不变性。
由于它的几何形状是互相对称的，且有高度的线性，其成果PPS可以很容易地极快速地结晶，并可到达极高的等级度。
进而显示出极高的熔点〔Tm=285℃〕。
别的PPS聚合物在惰性云雾气体中，即使到达1000℃时，还可残存40%的聚合物，显示出它具有优异的耐热性。
聚苯硫醚
聚苯硫醚1.综述：英文名称: Polyphenylene sulfide，简称PPS.聚苯硫醚化学式：中文名称: 聚苯硫醚,是一种新型高性能热塑性树脂聚苯硫醚是一种结晶性的聚合物。
未经拉伸的纤维具有较大的无定形区(结晶度约为5%)，在125℃时发生结晶放热，玻璃化温度为93℃；熔点281℃。
拉伸纤维在拉伸过程中产生了部分结晶，(增加至30%)，如在130—230℃温度下对拉伸纤维进行热处理，可使结晶度增加到60—80%。
因此，拉伸后的纤维没有明显的玻璃化转变或结晶放热现象，其熔点为284℃。
随着拉伸热定形后结晶度的提高，纤维的密度也相应增大，由拉伸前的1.33g/cm3到拉伸后的1.34g/cm3，经热处理后则可达1.38g/cm3。
PPS是一种综合性能优异的特种工程塑料。
PPS具有优良的耐高温、耐腐蚀、耐辐射、阻燃、均衡的物理机械性能和极好的尺寸稳定性以及优良的电性能等特点，被广泛用作结构性高分子材料，通过填充、改性后广泛用作特种工程塑料。
同时，还可制成各种功能性的薄膜、涂层和复合材料,在电子电器、航空航天、汽车运输等领域获得成功应用。
近年来，国内企业积极研发，并初步形成了一定的生产能力，改变了以往完全依赖进口的状况。
但是，中国PPS技术还存在产品品种少、高功能产品少、产能急待扩大等问题，这些将是PPS下一步发展的重点。
pps具有机械强度高、耐高温、高阻燃、耐化学药品性能强等优点;具有硬而脆、结晶度高、难燃、热稳定性好、机械强度较高、电性能优良等优点。
PPS是工程塑料中耐热性最好的品种之一，热变形温度一般大于260度、抗化学性仅次于聚四氟乙烯，流动性仅次于尼龙。
此外，它还具有成型收缩率小（约0.08%），吸水率低（约0.02%），防火性好、耐震动疲乏性好等优点。
PPS塑料缺点：脆性大、韧性差，耐冲击强度低，经过改良以后，可以获得十分优异的综合性能，市场出售的产品均为其改良的产品.比重2.聚苯硫醚的特性与应用：一、特性（1）一般性能：聚苯硫醚为一种外观白色、高结晶度、硬而脆的聚合物，纯聚苯硫醚的相对密度为1.3，但改性后会增大。
聚苯硫醚概况
聚苯硫醚概况1.1 聚苯硫醚概况化学名称：聚苯硫醚；聚亚苯基硫醚；别名：聚硫醚，聚苯撑硫；英文名称：Polyphenylene Sulfide；简称：PPS（以下称聚苯硫醚或称PPS）；结构式：图1.1 聚苯硫醚结构式聚苯硫醚是一种性能优异的特种工程塑料，同时又是一种新型高性能结晶性热塑性树脂。
聚苯硫醚是一种高结晶性聚合物，在美国称之为高性能塑料(Highperformance Plastics)，日本则称之为超级工程塑料(Super Eng plastics)。
由于聚苯硫醚的优异性能和广泛用途，预计将成为特种工程塑料的第一大品种，目前在通用工程塑料中产量排行第六位。
聚苯硫醚具有优良的耐高温、耐腐蚀、耐辐射、阻燃、均衡的物理机械性能和极好的尺寸稳定性以及优良的电性能等特点，被广泛用作结构性高分子材料，通过填充、改性后广泛用作特种工程塑料。
同时，还可制成各种功能性的薄膜、涂层和复合材料，在电子电器、航空航天、军工、汽车、计算机、电子电器、家电、电力、机械、化工、轻工、汽车运输等领域获得成功应用。
近年来，国内企业积极研发，并形成了一定的生产能力，改变了以往完全依赖进口的状况。
但是，中国聚苯硫醚技术还存在产品品种少、高功能产品少、产能急待扩大等问题，这些将是PPS下一步发展的重点。
1.2 聚苯硫醚性能聚苯硫醚是一种结晶性的聚合物。
未经拉伸的纤维具有较大的无定形区(结晶度约为5%)，在125℃时发生结晶放热，玻璃化温度为93℃；熔点281℃。
拉伸纤维在拉伸过程中产生了部分结晶(增加至30%)，如在130～230℃温度下对拉伸纤维进行热处理，可使结晶度增加到60～80％。
因此，拉伸后的纤维没有明显的玻璃化转变或结晶放热现象，其熔点为284℃。
随着拉伸热定形后结晶度的提高，纤维的密度也相应增大，由拉伸前的1.33g/cm3到拉伸后的1.34 g/cm3，经热处理后则可达1.38 g/cm3。
聚苯硫醚是结晶型（结晶度55%～65%）的高刚性白色粉末聚合物，聚苯硫醚树脂是一种兼具热固性树脂特性的白色或微黄色高结晶度聚合物，相对密度为1.36g/cm2，结晶熔点287℃。
聚苯硫醚(PPS)树脂简介
聚苯硫醚中文名称：聚苯硫醚英文名称：Polyphenylene sulfide（PPS)CAS登录号：25212-74-2熔点：285~300℃密度：1.36g/cm3基本概况：PPS是一种综合性能优异的特种工程塑料。
PPS具有优良的耐高温、耐腐蚀、耐辐射、阻燃、均衡的物理机械性能和极好的尺寸稳定性以及优良的电性能等特点，被广泛用作结构性高分子材料，通过填充、改性后广泛用作特种工程塑料。
同时，还可制成各种功能性的薄膜、涂层和复合材料，在电子电器、航空航天、汽车运输等领域获得成功应用。
国内企业积极研发，并初步形成了一定的生产能力，改变了以往完全依赖进口的状况。
但是，中国PPS技术还存在产品品种少、高功能产品少、产能急待扩大等问题，这些将是PPS下一步发展的重点。
PPS具有优异的耐热性、阻燃性、绝缘性，其强度和硬度均较高，可用多种方法成型加工，可精密成型，是迄今为止性价比最高的特种工程塑料。
分子结构与性能：聚苯硫醚PPS是一种白色、结晶度高的聚合物，PPS的分子主链由苯环和硫原子交替排列，链规整性很强。
苯环提供刚性，硫醚键提供柔顺性。
分子主链刚柔兼备，所以PPS易于结晶，结晶度可达75 %。
PPS分子结构中含有高度稳定的化学键，使其对热降解和化学反应均具有很高的分子稳定性。
同时，该聚合物的分子结构也易于形成一个具有热稳定性的晶体点阵，因此，PPS是一种结晶熔点高达285℃的半晶状聚合物。
由于其分子结构所呈现的特点，PPS在燃烧中往往会形成炭质残渣，使材料具有与生俱来的阻燃性能。
尚未发现PPS在低于200℃左右的温度下溶于任何溶剂。
机械性能：纯PPS力学性能不高，尤其是抗冲击强度比较低，以玻璃纤维(GF)增强后，抗冲击强度由27J/m提高到76J/m，拉伸强度由80MPa提高到150MPa。
聚苯硫醚的弯曲模量可达3.8GPa，无机填料填充改性后可达到13GPa，且在载荷下的耐蠕变性好，耐磨性好，还具有一定的自润滑性能，可代替部分金属使用。
聚苯硫醚的简介和表征
PPS 主要合成技术
PPS 的合成方法主要有硫化钠法 ，硫磺溶液法 ，氧化 聚合法 ，对卤代苯硫酚缩聚法 ，非结晶质PPS 合成法， 硫化氢法等。 硫化钠法 以无水硫化钠和对二氯苯为原料，碱金属盐 作为助剂， 在强极性质子溶剂中反应缩聚制备 PPS 硫磺溶液法 在 175 ～ 250 ℃， 以对二氯苯和硫磺作为 原料， 金属及低价金属离子盐和有机酸类等作催化剂， 在极性溶剂中常压下发生缩聚反应制备 PPS 硫化氢法 以硫化氢 、硫化钠和对二氯苯为原料， 碱金 属盐作助剂， 极性溶剂中常压缩聚制得线型高相对分子 质量 PPS
激光拉曼光谱与红外光谱比较
Raman具有如下优点： (1)拉曼光谱是一个散射过程，因而任何尺寸、形状、透明 度的样品，只要能被激光照射到，就可直接用来测量。由 于激光束的直径较小，且可进一步聚焦，因而极微量样品 都可测量。
(2)水是极性很强的分子，因而其红外吸收非常强烈。但水 的拉曼散射却极微弱，因而水溶液样品可直接进行测量， 这对生物大分子的研究非常有利。此外，玻璃的拉曼散射 也较弱，因而玻璃可作为理想的窗口材料，例如液体或粉 末固体样品可放于玻璃毛细析
11
苯硫醚的主要代表性性能
聚苯硫醚合成中的问题
高性能 PPS 树脂的合成， 需要解决三方面问题，
国内外 PPS 工业化生产方法主要是硫化钠法 ( 1) 原料纯化问题 国内硫化钠纯度较差， 对二氯苯中含有 少量 1-氯苯 邻二氯苯 间二氯苯和三氯苯等杂质， 影响PPS 产品质量; ( 2) 溶剂副反应问题 反应初期原料中水分子和助剂反应生 成 NaOH 高温条件下NaOH 导致 N-甲基吡咯烷酮开环， 影 响 PPS 相对分子质量的增加 ( 3) 纯化问题 硫化钠法制备的 PPS 含有低分子齐聚物和有 机钠盐， 使得PPS 的耐湿性， 耐腐蚀性以及热稳定性有所 下降如何通过洗涤除去金属钠离子和变色齐聚物， 提高 PPS 的质量也是亟待解决的问题
