化学必修一图像题集锦练习
必修一复习1．（2010淄博二模）下列反应中，相关示意图像错误的是2．（2009上海高考）镁和铝分别与等浓度、等体积的过量稀硫酸反应，产生气体的体积(v)与时间(t)关系如右图。
反应中镁和铝的A．物质的量之比为3：2 B．质量之比为3：2C．摩尔质量之比为2：3 D．反应速率之比为2：33．（2009上海高考）21．下列坐标图所表示的量的关系错误的是A、烷烃分子中碳原子数x与碳的质量分数y的关系B、NO x溶于水完全转化为硝酸，x与消耗氧气的量y的关系C、氯化钠溶液中加水的量x与溶质的质y的关系D、酒精水溶液中酒精的质量分数x与酒精水溶液密度y的关系4．（2007南京二研）将足量的CO2不断通入KOH、Ba（OH）2、KA1O2的混合溶液中，生成沉淀的物质的量与通入CO2的体积的关系可表示为5．（2009无锡调研）一化学研究性学习小组对某工厂利用FeCl3溶液与铜反应制印刷电路板所得废液进行探究。
（1）甲同学取10mL废液，向其中加入足量的AgNO3溶液，得到的沉淀经过滤、洗涤、干燥、称重为8.61g，乙同学另取10mL废液，加入某试剂，将pH调至4.0，产生沉淀，沉淀经过滤、洗涤、灼烧，冷却后称重得0.32g。
已知有关金属离子从开始沉淀到沉淀完全时溶液的pH为：Fe3+：2.7～3.7 Cu2+：5.2～6.4 Fe2+：7.6～9.6试求：（1）上述废液中c(Fe3+)、c(Cu2+)、c(Fe2+)（2）两同学为了从废液中回收铜，取上述1L废液加入铁粉，充分反应。
请画出加入铁粉的物质的量与废液中铜离子的物质的量的关系曲线，并利用该曲线计算，当铜离子的物质的量减少一半时，加入铁粉的质量为多少克？6．（2009枣庄调研）将某些化学知识用图像表示，可以起到直观、简明的效果。
下列图像所表示的化学知识中，不正确的是A B C D醋酸稀释 CO2气体通入澄清石灰水向溴水中通入SO2气体 NaOH溶液滴入Ba(HCO3)2溶液7．（2009海淀期末）有9.7gCu和Zn的合金与足量的稀HNO3反应，还原产物只有NO气体，其体积在标准状况下为22.4L。
将溶液稀释为1L，测得溶液的pH=1，此时溶液中NO－3的浓度为A．0.3mol/L B．0.4mol/L C．0.5mol/L D．0.6mol/L8．（2009海淀期末）有9.7gCu和Zn的合金与足量的稀HNO3反应，还原产物只有NO气体，其体积在标准状况下为22.4L。
将溶液稀释为1L，测得溶液的pH=1，此时溶液中NO－3的浓度为A．0.3mol/L B．0.4mol/L C．0.5mol/L D．0.6mol/L9．（2009海淀）铜合金是人类使用最早的金属材料，铜在化合物中的常见化合价有+l、+2。
已知Cu2O与稀硫酸反应，溶液呈蓝色。
现向Cu、Cu2O和CuO组成的混合物中，加入1 L 0.6 mol/L HNO3溶液恰好使混合物溶解，同时收集到2240 mL NO气体（标准状况）。
请回答下列问题：（1）写出Cu2O跟稀硝酸反应的离子方程式。
（2）若将上述混合物用足量的H2加热还原，所得到固体的质量为。
（3）若混合物中含0.1 mol Cu，将该混合物与稀硫酸充分反应，至少消耗H2SO4的物质的量为。
（4）若混合物中Cu的物质的量为n mol，则n的取值范围为。
10．（2008南京一研）某研究性学习小组为测定镁和铝的混合物中铝的质量分数，称取该混合物a g，溶于200 mL 5 moL HCl溶液中，共收集到标准状况下的氢气3.36 L。
（1）a的取值范围是。
（2）向反应后所得溶液中逐渐加入4 mol／L的NaOH溶液。
当沉淀质量达到最大值时，加入的NaOH溶液的体积是 mL，沉淀的最大质量是 g（用含a的代数式表示）（3）继续加入NaOH溶液至沉淀质量不再发生变化时，过滤、洗涤并灼烧沉淀至恒重，所得残余固体的质量仍为a g，计算原混合物中铝的质量分数（写出计算过程）。
11．（2008江苏高考）研究反应物的化学计量数与产物之间的关系时，使用类似数轴的方法可以收到的直观形象的效果。
下列表达不正确的是A．密闭容器中CuO和C高温反应的气体产物：B．Fe在Cl2中的燃烧产物：C．AlCl3溶液中滴加NaOH后铝的存在形式：D．氨水与SO2反应后溶液中的铵盐：12．（2008上海高考）（双选）等质量的铁与过量的盐酸在不同的试验条件下进行反应，测定在不同时间t产生氢气体积v的数据，根据数据绘制得到图1，则曲线a、b、c、d所对应的试验组别可能是A．4-3-2-1 B．1-2-3-4 C．3-4-2-1D．1-2-4-313．（2007杭州二检）在1L含0.1 mol NaAlO2和0.1 mol Ba(OH)2的混合溶液中，逐滴加入浓度为0.1 mol·L －1的H2SO4溶液，所产生的沉淀的物质的量和所加入硫酸溶液的体积关系可用下列图像表示的是A BC D14．（2006南通一研）已知：Pb的化合价只有＋2、＋4，且＋4价的Pb具有强氧化性，能氧化浓HCl生成Cl2；PbO2不稳定，随温度升高按下列顺序逐步分解：PbO2→Pb2O3→Pb3O4→PbO。
现将a mol PbO2加热分解，收集产生的O2；向加热后所得固体中加入足量的浓盐酸，收集产生的Cl2。
加热反应后所得固体中，Pb2＋占Pb元素的物质的量分数为x；两步反应中收集的O2和Cl2的物质的量之和为y mol。
试回答下列问题：⑴试写出Pb2O3与浓盐酸反应的化学方程式。
⑵通过计算确定y与a、x的函数关系式。
⑶若两步反应中O2和Cl2的物质的量之比为5∶3，则剩余固体中含有的物质为；其物质的量之比为。
15．（2006潮州调研）等物质的量NaHCO3和KHCO3的混合物9.20 g与100mL盐酸反应。
（1）试分析，欲求标准状况下生成的CO2体积时，还需什么数据（用a,b等表示，要注明单位）。
答：。
（2）求标准状况下生成的CO2的体积：（3）若NaHCO3和KHCO3不是等物质的量混合，则9.20 g固体与盐酸完全反应时在标准状况下生成CO2气体的体积大于 L；小于L。
16．（2006武汉高三）甲、乙两烧杯中分别盛放500mL等物质的量浓度的稀硫酸，向甲烧杯中加入mg铁粉，向乙烧杯加mg锌粒，完全反应后发现有一烧杯中仍有金属剩余，若H2SO4的物质的量浓度为xmol·L－1，则x的范围是A． B．C． D．17．（2006南京质检）Na2S2O3·5H2O(俗称海波)是照相业常用的一种定影剂。
工业上制得的Na2S2O3·5H2O晶体中可能含有少量的Na2SO4杂质。
为了测定某海波样品的成分，称取三份质量不同的该样品，分别加入相同浓度的硫酸溶液20mL，充分反应后滤出硫，微热滤液使生成的SO2全部逸出。
(Na2S2O3 + H2SO4 = Na2SO4 + SO2↑+ S↓+ H2O)没得有关实验数据如下(标准状况)：－1)22322324·mol⑴计算所用硫酸溶液的物质的量浓度⑵试确定该样品的成分并计算各成分的物质的量之比⑶若将63g该样品和一定量的上述硫酸溶液混合微热。
试分析：当加入硫酸的体积(a L)在不同取值范围时，生成的SO2体积(b L)的值(请用含a的关系式表示)，并在下图中画出b随a变化的曲线。
18．（2006上海高考）已知：4NH3＋5O24NO＋6H2O；4NO＋3O2＋2H2O 4HNO3设空气中氧气的体积分数为0.20，氮气体积分数为0.80，请完成下列填空及计算：（1）amol NO完全转化为HNO3需要氧气______mol；（2）为使NH3恰好完全氧化为一氧化氮，氨－空气混合物中氨的体积分数为_______（保留2位小数）。
（3）20.0moL的NH3用空气氧化，产生混合物的组成为：NO 18.0mol、O2 12.0mol、N2 150.0mol和一定量的硝酸，以及其它成分。
（高温下NO和O2不反应）计算氨转化为NO和HNO3的转化率。
（4）20.0moL的NH3和一定量空气充分反应后，再转化为HNO3。
①在右图中画出HNO3的物质的量n(A)和空气的物质的量n(B)关系的理论曲线。
②写出当125≤n(B)≤200时，n(A)和n(B)的关系式_________________________。
19．已知高温下能发生如下反应：Si+C SiC。
现有石英砂（二氧化硅）和碳粉的混合物amol，在高温电炉中隔绝空气充分反应，反应完全后，冷却得到残留固体。
（1）写出可能发生的化学方程式：。
（2）若石英砂与混合物的物质的量之比为x(0<X20．将一定量的CO2气体通入500mLNaOH溶液中，充分反应后，将溶液低温蒸发，得到不含结晶水的白色固体A，取3份质量不同的该白色固体A分别与50mL相同浓度的盐酸反应，得到气体的体积(在标准状况下)与固体A的质量关系如下：(1)上表中第______组数据表明加入的50mL盐酸反应后有剩余，其理由是______。
(2)请通过计算、讨论，判断固体A是什么物质？其成分的质量分数各是多少？(3)参加第1组反应的NaOH的物质的量是多少？21．现有Fe、Cu组成的合金，其中Cu、Fe的总物质的量为a mol，Cu的物质的量分数为x；研成粉末后，全部投入含b molHNO3的稀溶液中，微热使其充分反应，且硝酸的还原产物只有NO，试回答下列问题：（已知：Cu+2Fe3+＝2Fe2++Cu2+）（1）随HNO3用量的增加，溶液中的金属离子和残留固体的成分依次有六种情况，请用粒子符号填写下列空白：（3）当x＝0.5时，溶液中Fe3+与Fe2+的物质的量相等时，在标准状况共产生672mL气体．求a、b的值．22．将KOH和Ca(OH)2的混合物1.3g全部溶于一定量水中形成稀溶液，再缓缓通入足量的CO2气体。
（1）当生成沉淀的质量刚好最大时，消耗CO2的体积为224mL（标准状况）。
①在图示坐标系中，画出生成沉淀的质量m(g)与通入CO2的体积V(mL)的关系曲线。
②图示坐标系中，生成沉淀的最大质量是（g）；沉淀恰好全部溶解时消耗 CO2的体积为（mL）③原混合物中KOH的质量为（g）。
（2）若KOH和Ca(OH)2以任意比混合，总质量仍保持 1.3g不变，则消耗CO2的总体积V的取值范围为。
23．（2005东城综合）将标准状况下一定体积的CO2缓缓通入体积为V L NaOH溶液中，充分反应后，在减压低温的条件下蒸发溶液，得到白色固体。
（1）由于CO2通入量不同，所得到的白色固体的组成不同，推断并写出各种可能组成的化学式：（可以不填满，也可以添加序号）①；②；③。
高二化学(必修一)化学平衡图象练习题
高二化学（必修一）化学平衡图象练习题（含答案解析）学校:___________姓名：___________班级：___________一、单选题1．在2A(g)+B(g)=3C(g)+5D(g)反应中，表示该反应速率最快的是（）A．v(A)=2mol·L-1·min-1B．v(B)=0.3mol·L-1·s-1C．v(C)=0.8mol·L-1·s-1D．v(D)=1mol·L-1·s-12．a A(g)+b B(g)⇌c C(g)+d D(g)Δ H=Q，同时符合两图中各曲线规律的是（）A．a+b>c+d T1>T2 Q>0B．a+b>c+d T1>T2 Q<0C．a+b>c+d T1<T2 Q<0D．a+b＜c+d T1<T2 Q<03．CuCl2溶液中存在平衡：[Cu(H2O)4]2+(蓝色)+4Cl-⇌[CuCl4]2-(黄色)+4H2O，下列说法中错误的是（）A．[CuCl4]2-中铜的化合价是+2价B．1mol[Cu(H2O)4]2+中σ键的物质的量为12molC．向溶液中加入AgNO3可使黄绿色的CuCl2溶液变成蓝色D．若升高CuCl2溶液温度，溶液pH不变4．在某恒容密闭容器中充入一定量的O2(g)和O3(g)，发生反应2O3(g)3O2(g) △H<0，下列说法正确的是（）A．若混合气体的密度不再随时间而改变，则该反应达到平衡B．加入合适的催化剂，反应达到平衡后，O2的体积分数增大C．该反应的生成物的总能量大于反应物的总能量D．若起始时充入少量的稀有气体，则该反应的反应速率保持不变5．中国科学技术大学设计出一种“松果结构”的铂金属催化剂，在催化电解水制氢效果不变的情况下，铂金属的用量降低到传统商业催化剂的175，下列说法不正确的是（）A．催化剂的结构会影响催化效果B．使用“松果结构”的铂金属催化剂能够极大提高水的转化率C．使用铂金属催化剂能够降低电解水的活化能D．氢能是一种高能、洁净的可再生能源6．以Cu/Zn O/Al2O3为催化剂，乙醇直接合成乙酸乙酯过程中发生的可逆反应如下：C2H5OH(g)=CH3CHO(g)+H2(g)；Δ H=59kJ·mol-12CH3CHO(g)+H2O(g)=C2H5OH(g)+CH3COOH(g)；Δ H=-86kJ·mol-1CH3COOH(g)+C2H5OH(g)=CH3COOC2H5(g)+H2O(g)；Δ H=-25kJ·mol-12C2H5OH(g)=C2H5OC2H5(g)+H2O(g)；Δ H=-44kJ·mol-1其他条件相同，将无水乙醇经预热气化后以一定流速通过装有催化剂的反应管，将出口处收集到的乙酸乙酯、乙醛、乙醚、乙酸、乙醇冷凝，测得部分有机物占全部有机物的质量分数与反应温度的关系如图所示。

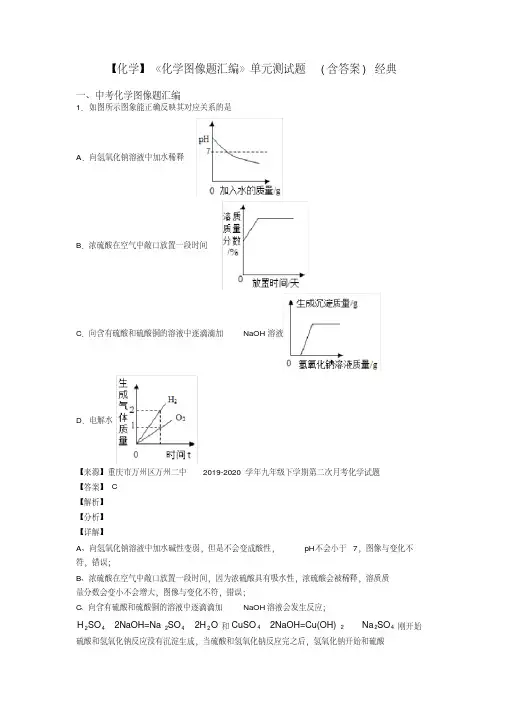

【化学】《化学图像题汇编》单元测试题(含答案)经典
【详解】
A 、烧碱溶液为氢氧化钠溶液，溶液显碱性，在未加入盐酸时，
pH 应大于 7，随着盐酸的
加热， pH 开始减小，当最终消耗完毕氢氧化钠后，溶液
pH 小于 7，选项 A 错误；
B、 pH=1 的溶液为酸性溶液，无限稀释后，最终趋近于水的
pH，无限接近于 7，不能大于
7，选项 B 错误；
C、氧化钙加入氢氧化钙饱和溶液中，氧化钙与水反应生成氢氧化钙，并且放出热量，此
【解析】 【分析】
硫酸和氢氧化钠反应的方程式为： H2SO4+2NaOH=Na2SO4+2H2O。 硫酸铜和氢氧化钠反应的方程式为： CuSO4+2NaOH=Cu(OH)↓ +Na2SO4。 由于氢氧化铜还可以被硫酸消耗，所以可以分析出，该反应中，应该是滴加的氢氧化钠先 和硫酸反应生成硫酸钠和水，待硫酸被消耗尽后，氢氧化钠和硫酸铜反应生成氢氧化铜沉
C．
往一定量的 NaOH 和 Na2CO3 混合液中加入过量的盐酸
D．
某温度下，向接近饱和的氯化钠溶液中加入氯化钠晶体
【答案】 C
【解析】
【分析】
【详解】
A、浓硫酸具有吸水性，浓硫酸长期露置在空气中，溶质质量不变，溶剂质量增加，溶质 质量分数减小，但溶质质量分数不可能为 0，故选项错误。
B、向一定体积的氢氧化钠溶液中逐滴加入稀盐酸，碱性逐渐变弱，
故选 A。
8． 下列所示图像能正确反应实验或化学反应事实的是
A．
稀 H2SO4 滴入 BaCl2 溶液中
B．
往部分变质的 NaOH 溶液中滴加稀盐酸
C．
等质量的 Mg 、 Zn、 Fe 与足量的等质量分数的稀盐酸反应
D．
等质量，等质量分数的过氧化氢溶液制取
(化学)化学化学图像题汇编练习题含答案
（化学）化学化学图像题汇编练习题含答案一、中考化学图像题汇编1．下列所示的四个图像，能正确反映对应变化关系的是（）A ．常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应B ．向一定量的氢氧化钠溶液中滴加 pH ＝3 的稀盐酸C ．加热一定质量的高锰酸钾D ．氢气还原一定质量的氧化铜【来源】广东省东莞市虎外2019-2020学年九年级下学期四月月考化学试题【答案】C【解析】【分析】【详解】A 、常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应，锌的活动性大于铁，锌的反应速率快，根据锌和铁与足量的稀硫酸反应的质量关系：24424422Zn + H SO = ZnSO Fe+ H SO = FeSO 65+ H + 5622H ↑↑，可知，完全反应铁生成的氢气多，该图像不能正确反映对应变化关系；B 、向一定量的氢氧化钠溶液中滴加 pH ＝3 的稀盐酸，二者恰好反应时溶液呈中性，再滴加稀盐酸，溶液呈酸性，当盐酸无限加入时，由于反应中生成了水，则溶液的pH 接近于3且大于3，该图像不能正确反映对应变化关系；C 、加热高锰酸钾固体，开始时高锰酸钾不分解，所以Mn 元素质量分数不变；一段时间后分解生成锰酸钾、二氧化锰和氧气，Mn 元素质量不变，但是固体总重量减小， Mn 元素质量分数增大；当高锰酸钾完全分解后固体总质量不变，Mn元素质量分数不变，该图像能正确反映对应变化关系；D、氢气还原CuO固体生成Cu和水，随着反应的进行固体质量减少，当CuO完全反应生成Cu后固体质量不变，反应后固体质量不可能为零，该图像不能正确反映对应变化关系。
故选C。
【点睛】本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。
2．下列四个图形的变化趋势能正确描述对应操作的是A．足量的铁片与镁条分别与等质量、等质量分数的稀硫酸反应B．将接近饱和的碳酸钠溶液恒温蒸发水C．向氢氧化钠和氯化钡的混合溶液中逐滴加入稀硫酸D．向pH=2的盐酸溶液中加水稀释【答案】A【解析】【分析】【详解】A、足量的铁和镁分别与等质量的稀盐酸反应,镁的活动性强,所以镁反应时间短,金属足量，而酸的质量和质量分数相同,所以生成的氢气的质量相同；故选项正确;B、接近饱和的碳酸的溶液恒温蒸发到饱和后再蒸发一直饱和,质量分数不变；故选项错误;C、氢氧化钠和氯化钡都能与稀硫酸反应,而且生成的硫酸钡沉淀不溶于水所以加入硫酸后立即生成沉淀；故选项错误;D、pH=2盐酸溶液加水稀释酸性会减弱,但溶液始终呈酸性,pH应始终小于7 ；故选项错误。

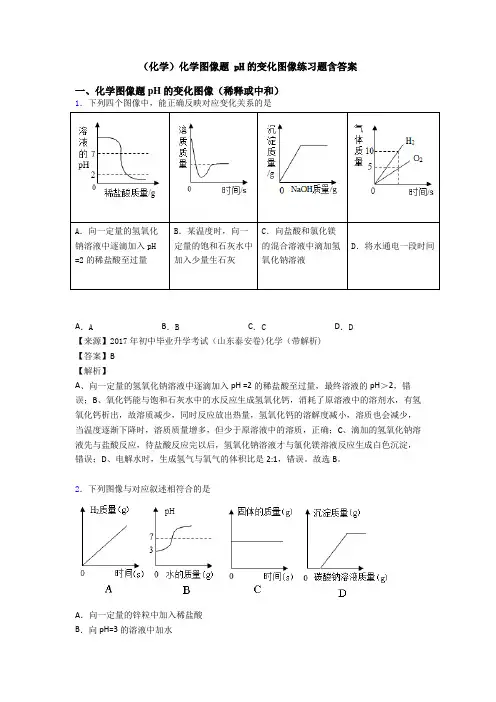

(化学)化学图像题 pH的变化图像练习题含答案
（化学）化学图像题 pH的变化图像练习题含答案一、化学图像题 pH的变化图像（稀释或中和）1．下列四个图像中，能正确反映对应变化关系的是A．向一定量的氢氧化钠溶液中逐滴加入pH=2的稀盐酸至过量B．某温度时，向一定量的饱和石灰水中加入少量生石灰C．向盐酸和氯化镁的混合溶液中滴加氢氧化钠溶液D．将水通电一段时间A．A B．B C．C D．D【来源】2017年初中毕业升学考试（山东泰安卷)化学（带解析)【答案】B【解析】A、向一定量的氢氧化钠溶液中逐滴加入pH =2的稀盐酸至过量，最终溶液的pH＞2，错误；B、氧化钙能与饱和石灰水中的水反应生成氢氧化钙，消耗了原溶液中的溶剂水，有氢氧化钙析出，故溶质减少，同时反应放出热量，氢氧化钙的溶解度减小，溶质也会减少，当温度逐渐下降时，溶质质量增多，但少于原溶液中的溶质，正确；C、滴加的氢氧化钠溶液先与盐酸反应，待盐酸反应完以后，氢氧化钠溶液才与氯化镁溶液反应生成白色沉淀，错误；D、电解水时，生成氢气与氧气的体积比是2:1，错误。
故选B。
2．下列图像与对应叙述相符合的是A．向一定量的锌粒中加入稀盐酸B．向 pH=3 的溶液中加水C．一定量的镁条在密闭容器里与氧气反应D．向含少量盐酸的氯化钙溶液中加入碳酸钾溶液【来源】湖南省邵阳市邵阳县2018届九年级初中毕业学业模拟考试化学试题【答案】D【解析】【分析】【详解】A、向一定量的锌粒中加入稀盐酸生成的氢气的量不能一直增加，选项A错误；B、向 pH=3的溶液中加水，最终溶液的pH不可能大于7，选项B错误；C、一定量的镁条在密闭容器里与氧气反应，固体的质量增加，选项C错误；D、向含少量盐酸的氯化钙溶液中加入碳酸钾溶液，碳酸钾先和稀盐酸反应，没有沉淀生成，反应一段时间后，稀盐酸反应完，碳酸钾和氯化钙反应，有沉淀生成，当氯化钙反应完后，沉淀的质量不再增加，选项D正确。
故选D。
3．在AlCl3溶液中逐滴加入NaOH溶液至过量，发生如下反应：3NaOH+AlCl3=Al(OH)3↓+3NaCl, Al(OH)3+NaOH=NaAlO2+2H2O。

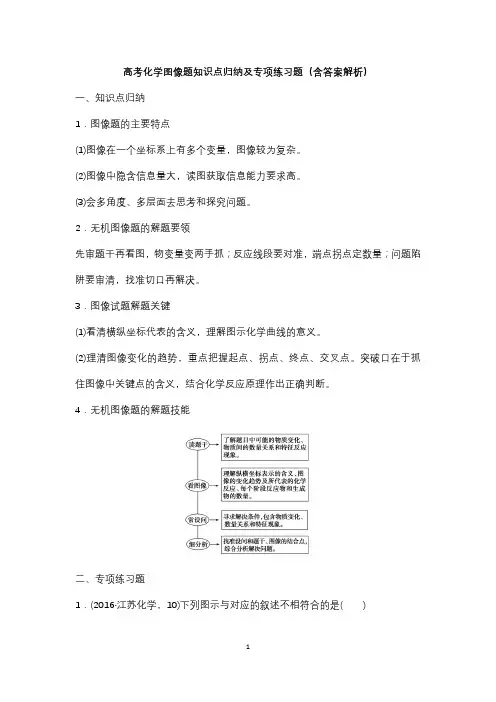

高考化学图像题知识点归纳及专项练习题(含答案解析)
高考化学图像题知识点归纳及专项练习题（含答案解析）一、知识点归纳1．图像题的主要特点(1)图像在一个坐标系上有多个变量，图像较为复杂。
(2)图像中隐含信息量大，读图获取信息能力要求高。
(3)会多角度、多层面去思考和探究问题。
2．无机图像题的解题要领先审题干再看图，物变量变两手抓；反应线段要对准，端点拐点定数量；问题陷阱要审清，找准切口再解决。
3．图像试题解题关键(1)看清横纵坐标代表的含义，理解图示化学曲线的意义。
(2)理清图像变化的趋势，重点把握起点、拐点、终点、交叉点。
突破口在于抓住图像中关键点的含义，结合化学反应原理作出正确判断。
4．无机图像题的解题技能二、专项练习题1．(2016·江苏化学，10)下列图示与对应的叙述不相符合的是( )A．图甲表示燃料燃烧反应的能量变化B．图乙表示酶催化反应的反应速率随反应温度的变化C．图丙表示弱电解质在水中建立电离平衡的过程D．图丁表示强碱滴定强酸的滴定曲线解析燃料燃烧为放热反应，而图示表示吸热反应，A错误；酶的主要成分是蛋白质，在活性温度范围内，酶的催化效率高，速率加快，随温度升高，蛋白质变性，催化效率下降，速率减慢，B正确；开始时分子离解成离子速率快，而离子浓度小，结合成分子速率慢，随着反应进行，分子浓度减小，分子电离为离子的速率减慢，离子浓度增大，离子结合为分子的速率加快，当两者速率相等时，达到平衡，C正确；强碱滴定强酸，当恰好完全反应时，溶液呈中性，D正确。
答案 A2.(2016·吉林长春模拟)向Na2CO3、NaHCO3混合溶液中逐滴加入稀盐酸，生成气体的量随盐酸加入量的变化关系如图所示，则下列离子组在对应的溶液中一定能大量共存的是( )A．a点对应的溶液中：Na＋、OH－、SO2－4、NO－3B．b点对应的溶液中：Al3＋、Fe3＋、MnO－4、Cl－C．c点对应的溶液中：Na＋、Ca2＋、NO－3、Cl－D．d点对应的溶液中：F－、NO－3、Fe2＋、Ag＋解析向Na2CO3、NaHCO 3混合溶液逐滴加入稀盐酸，a点溶液中含有CO2－3和HCO－3，b点全部为HCO－3，c点恰好完全反应生成NaCl，溶液呈中性，d点盐酸过量，呈酸性。
化学图像题汇编单元测试题(含答案)
化学图像题汇编单元测试题(含答案)一、中考化学图像题汇编1．如图所示图象能正确反映其对应关系的是A ．向氢氧化钠溶液中加水稀释B ．浓硫酸在空气中敞口放置一段时间C ．向含有硫酸和硫酸铜的溶液中逐滴滴加NaOH 溶液D ．电解水【来源】重庆市万州区万州二中2019-2020学年九年级下学期第二次月考化学试题【答案】C【解析】【分析】【详解】A 、向氢氧化钠溶液中加水碱性变弱，但是不会变成酸性，pH 不会小于7，图像与变化不符，错误；B 、浓硫酸在空气中敞口放置一段时间，因为浓硫酸具有吸水性，浓硫酸会被稀释，溶质质量分数会变小不会增大，图像与变化不符，错误；C 、向含有硫酸和硫酸铜的溶液中逐滴滴加NaOH 溶液会发生反应；24242H SO 2NaOH=Na SO 2H O ++ 和4224CuSO 2NaOH=Cu(OH)Na SO +↓+ 刚开始硫酸和氢氧化钠反应没有沉淀生成，当硫酸和氢氧化钠反应完之后，氢氧化钠开始和硫酸铜反应开始生成沉淀，反应结束之后，沉淀质量不变出现一条水平线，选项符合题意，正确；D、电解水生成的氢气和氧气体积比为2：1，质量比不是2：1，图像错误；故选：C2．下列所示图像能正确反应实验或化学反应事实的是A．稀H2SO4滴入BaCl2溶液中B．往部分变质的NaOH溶液中滴加稀盐酸C．等质量的Mg、Zn、Fe与足量的等质量分数的稀盐酸反应D．等质量，等质量分数的过氧化氢溶液制取O2【答案】B【解析】【详解】A、稀H2SO4滴入BaCl2溶液中，产生白色的硫酸钡沉淀，且硫酸钡不溶于酸，沉淀不会减小，与曲线不相符，不符合题意；B、部分变质的NaOH溶液中含有碳酸钠，往其中滴加稀盐酸，盐酸先与氢氧化钠钠反应生成氯化钠和水，没有气泡产生，氢氧化钠反应完后，盐酸再与碳酸钠反应有二氧化碳气体生成，直至碳酸钠反应完，与曲线符合，符合题意；C、等质量的Mg、Zn、Fe与足量的等质量分数的稀盐酸反应，相对原子质量Mg<Fe<Zn，活泼性Mg>Zn>Fe，所以镁产生氢气最多，反应速率最快，锌反应速率居中，产生氢气最小，与曲线不相符，不符合题意；D、等质量，等质量分数的过氧化氢溶液制取O2，有二氧化锰反应速度快，没有二氧化锰速度慢，但产生的氧气质量相等，与曲线不符合，不符合题意。
【化学】化学化学图像题汇编题20套(带答案)含解析
【化学】化学化学图像题汇编题20套(带答案)含解析一、中考化学图像题汇编1．实验小组用传感器探究稀 NaOH 溶液与稀盐酸反应过程中温度和 pH 的变化。
测定结果如图所示，下列说法不正确的是( )A．反应过程中有热量放出B．30 s 时，溶液中溶质为 HCl 和 NaClC．该实验是将 NaOH 溶液滴入稀盐酸D．溶液混合，钠离子与氯离子结合生成了氯化钠分子【来源】广东省深圳市龙岗区百合外国语2019-2020学年九年级下学期3月月考化学试题【答案】D【解析】【详解】A、由图可知，反应过程中，温度升高，说明有热量放出，不符合题意；B、氢氧化钠与稀盐酸反应生成氯化钠和水，30s时，pH<7，说明溶液中溶质为：NaCl、HCl，不符合题意；C、由图可知，一开始，pH<7，随着反应的进行，pH逐渐增大，说明该实验是将氢氧化钠溶液滴入稀盐酸，不符合题意；D、溶液混合后，钠离子和氯离子以离子的形式分散到水分子中，符合题意。
故选D。
2．向一定量硝酸银和硝酸亚铁的混合溶液中加入锌粉，充分反应后所得溶液的质量与加入锌粉的质量关系如图。
下列说法正确的是A．a点所得固体为银和铁B．b点所得溶液中的溶质为硝酸银、硝酸亚铁和硝酸锌C．c点所得固体为银、铁和锌D．d点所得溶液中的溶质为硝酸锌【答案】D【解析】【分析】解答图像类的题目抓住“三点一走势”，即首先看清楚横、纵坐标各表示的量，然后从起始点、转折点、终点还有量的变化趋势来进行分析解答，根据金属的活动性，向一定量硝酸银和硝酸亚铁的混合溶液中加入锌粉，先后发生以下2个反应：2AgNO3+Zn=Zn(NO3)2+2Ag，Fe(NO3)2+ Zn=Zn(NO3)2+ Fe。
【详解】A、因为a~b都表示发生了第一个反应，故此时a点所得固体为银，没有铁，选项A错误；B、b点表示第一个反应恰好反应，故此时溶液中的溶质没有硝酸银，只有硝酸亚铁和硝酸锌，选项B错误；C、c点表示第2个反应也恰好反应完全，故此时所得固体为银、铁，没有锌，选项C错误；D、c~d表示锌过量，故d点所得溶液中的溶质为硝酸锌，选项D正确。
图像题pH的变化图像练习题含答案
图像题pH的变化图像练习题（含答案）一、化学图像题pH的变化图像（稀释或中和）1.把盐酸溶液逐滴滴入到氢氧化钠溶液中直至过量，这个过程中溶液pH的变化曲线为【答案】C【解析】【详解】把盐酸溶液逐滴滴入到氢氧化钠溶液中直至过量，开始表现为氢氧化钠溶液的碱性，pH 值大于7；把盐酸溶液逐滴滴入，与氢氧化钠溶液反应，中和至中性，pH值等于7；再滴入盐酸，盐酸过量，溶液呈酸性，则pH值小于7。
故选C。
2.某同学利用图1装置研究稀盐酸与氢氧化钠溶液反应的过程并用pH传感器和温度传感器测量反应过程中相关物理量的变化情况得到图2和图3。
下列说法错误的是图1 图士图nA.图2中b点所示溶液中的溶质是NaCl和NaOHB.将图2中d点所示溶液加热蒸干所得固体为纯净物C.图2中cfd所示溶液中NaCl的质量不断增加D.图3中eff变化趋势可说明该反应是放热反应【来源】备战2020中考化学章节强化训练一一酸和碱【答案】C【解析】【详解】A 、由图2知该反应是将盐酸滴入氢氧化钠溶液中；盐酸与氢氧化钠反应生成氯化钠和 水，b 点pH 大于7,说明氢氧化钠有剩余，故b 点所示溶液中的溶质是NaCl 和NaOH ，故 A 正确；B 、图2中d 点pH 小于7,盐酸过量，溶液中溶质为氯化钠和HCl ，加热蒸干过程中HCl 挥 发掉，所得固体只有氯化钠，为纯净物，故B 正确；C 、图2中c 点pH=7,盐酸与氢氧化钠恰好完全反应，cfd 过程是盐酸过量，溶液中NaCl 的质量不变，故C 错误；D 、图3中eff 变化趋势可说明该反应是放热反应，故D 正确。
故选C 。
【点睛】根据图2判断出反应滴加顺序，盐酸与氢氧化钠反应生成氯化钠和水，再根据pH 的变化 判断反应过程，中和反应放热。
沉淀质量喝 生成向一定质量硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液直【来源】2019年内蒙古包头市中考一模调研理综化学试题【答案】B【解析】【分析】【详解】A 、向碱溶液中加水，pH 减小，但是不能小于7,该选项对应关系不正确；B 、向一定质量硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液直至过量，氢氧化钠先和稀硫 酸反应生成硫酸钠和水，后和硫酸铜反应生成硫酸钠和氢氧化铜沉淀，该选项对应关系正 确；C 、常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸充分反应，锌比铁 活泼，反应速率快，反应需要时间短，最终铁和稀硫酸反应生成的氢气多，该选项对应关 系不正确；D 、将一定质量的硝酸钾不饱和溶液恒温蒸发水分，饱和前的过程中溶质质量不变，溶液 质量减小，溶质质量分数增大，饱和后溶质质量分数不再变化，该选项对应关系不正确。
人教版高中化学必修一金属及其化合物图像专题.doc
高中化学学习材料唐玲出品莲花中学高一化学专练-金属及其化合物图像专题班级 姓名一．选择题1．在Al 2(SO 4)3和MgSO 4的混合溶液中，滴加NaOH 溶液，生成 沉淀的量与滴入NaOH 溶液的体积关系如右图所示，则原混合 液中Al 2(SO 4)3与MgSO 4的物质的量浓度之比为（ ）A ．6：1B ．3：1C ．2：1D ．1：2 2．将一定质量的Mg 和Al 的混合物投入500mL 稀硫酸中， 固体全部溶解并产生气体。
待反应完全后，向所得溶液 中加入NaOH 溶液，生成沉淀的物质的量与加入NaOH 溶液的体积关系如图所示。
则下列说法正确的是（ ） A ．Mg 和Al 的总质量为8gB ．硫酸的物质的量浓度为5 mol/LC ．生成的H 2在标准状况下的体积为11.2LD ．NaOH 溶液的物质的量浓度为5mol/L 3．向NaOH 和NaAlO 2的混合液中不断滴加盐酸，下列图象中,能正确表示上述反应的是(横坐标表示加入HCl 溶液的体积, 纵坐标表示反应生成沉淀的质量) （ ）4．将物质的量相等的硫酸铝和硫酸铵溶水形成V mL 混合溶液，向混合溶液中逐滴加入某氢氧化钠的溶液(其物质的量浓度为混合溶液中两溶质的物质的量浓度之和)，直至过量。
下列表示氢氧化钠溶液加入的体积(x)与溶液中沉淀物的量(y)的关系示意图中正确的是（ ）5．已知Ba(AlO 2)2可溶于水。
右图表示的是向A12(SO 4)3溶液中逐滴加入Ba(OH)2溶液时，生成沉淀的物质的量y 与加入Ba(OH)2的物质的量x 的关系。
下列有关叙述正确的是（ ）A ．a —b 时沉淀的物质的量:A1(OH)3比BaSO 4多B ．c —d 时溶液中离子的物质的量：AlO 2-比Ba 2+多 C ．a —d 时沉淀的物质的量：BaSO 4可能小于A1(OH)3 D ．d —e 时溶液中离子的物质的量：Ba 2+可能等于OH-6．将Na 2O 2逐渐加入到含有Mg 2+、Al 3+、NH 4+的混合液中并微 热，产生沉淀和气体的物质的量（mol ）与加入的Na 2O 2物质的量（mol ）的关系如图所示，则原溶液中的Mg 2+、Al 3+、 NH 4+物质的量分别为（ ） A ．2 mol 、3 mol 、8 mol B ．3 mol 、2 mol 、8 mol C ．2 mol 、3mol 、4 mol D ．3 mol 、2 mol 、4 mol7.将足量CO 2通人KOH 和Ca(OH)2的混合稀溶液中，生成沉淀的物质的量（n ）和通入CO 2体积（y ）的关系正确的是（ ）A B C D8．往含0.2 mol NaOH 和0.1 mol Ca(OH)2的溶液中持续稳定地通入CO 2气体，当气体为6.72 L （标态）时立即停止，则这一过程中，溶液中离子的物质的量和通入CO 2气体的体积关系正确的图象是（气体的溶解忽略不计）（ ）A B C D9．向含1mol HCl 和1mol MgSO 4的混合溶液中加入1 mo1·L -1Ba(OH)2溶液，产生沉淀的物质的量（n ）与加入Ba(OH)2溶液体积（V ）间的关系图正确的是 ( )A B C D二．非选择题10．将0.1 mol 的镁、铝混合物溶于100 mL 2mol/LH 2SO 4溶液中，然后再滴加1 mol/L NaOH 溶液。
(化学)化学图像题 pH的变化图像练习题含答案含解析 (2)
（化学）化学图像题 pH的变化图像练习题含答案含解析一、化学图像题 pH的变化图像（稀释或中和）1．下列四个图像，能正确反映对应变化关系的是（）A．向氢氧化钠溶液中加水B．向等质量的镁粉和铁粉中加入足量稀硫酸C．水的电解D．高温煅烧一定质量的石灰石【来源】2019年5月江西省吉安市吉州区中考模拟化学试题【答案】B【解析】【详解】A、氢氧化钠溶液中加水稀释，溶液的pH会变小，但不会小于7，图像与事实不相符，故A错误；B、镁粉和铁粉与稀硫酸反应的化学方程式分别为：Mg + H2SO4 = MgSO4 + H2↑，Fe +H2SO4 = FeSO4 + H2↑；根据化学方程式可知，每24份质量的镁能生成2份质量的氢气，每56份质量的铁能生成2份质量的氢气，取等质量的镁和铁，同时投入到同浓度且足量的稀硫酸中，镁生成的氢气质量大于铁生成的氢气质量。
镁的活动性强于铁，镁与稀硫酸反应的速度较快，图像与事实相符，故B正确；C、电解水的实验中生成氢气和氧气的质量比为1：8，而不是2：1，图像与事实不相符，故C错误；D、高温煅烧的一定量石灰石，后生成氧化钙质量，质量先减小，等到石灰石反应完后生成的氧化钙为一定值，而不是0，图像与事实不相符，故D错误。
故选B。
【点睛】本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。
2．下列图像能正确反映对应变化关系的是A B C D一定温度下，向不饱和硝酸钾溶液中加入硝酸钾向一定量NaOH溶液中加入稀H2SO4向一定量铁粉和铜粉的混合物中加入硫酸铜溶液向相等质量的锌粉和铁粉中，分别加入相同的稀盐酸A．A B．B C．C D．D【来源】2013-2014北京市丰台区中考一模化学试卷（带解析)【答案】D【解析】试题分析：A选项是不对应的，溶液的质量不能从0点开始；B选项是不对应，pH的起点应从大于7开始降低；C选项不对应的，金属的质量逐渐增加；D选项是对应的关系．考点：溶液中溶质的变化、酸碱中和反应、金婚活动性顺序3．下列图像中，能正确表示加水稀释pH=3的稀盐酸的是A．B．C．D．【来源】山东省济南市章丘区2018-2019学年九年级上学期期末化学试题【答案】C【解析】【详解】A、加水稀释稀盐酸后，溶液的pH值逐渐变大，不能超过7；故选项错误；B、未加水稀释的稀盐酸pH=3，小于7，图像起点位置错误；故选项错误；C、加水稀释稀盐酸后，溶液的pH值逐渐变大，不能超过7，但无限接近7；故选项正确；D、加水稀释稀盐酸后，溶液的pH值逐渐变大；故选项错误；故选：C。
