无动力通风器选型安装方案
通风设备安装方案
通风设备安装方案介绍本文档旨在提供一份通风设备安装方案，确保室内空气质量良好，为人们提供舒适的工作和生活环境。
安装位置选择通风设备应根据建筑物的布局和功能需求来选择合适的安装位置。
以下是一些建议的位置选择：1. 屋顶：在多层建筑中，将通风设备安装在屋顶上可以更好地排除污染物和废气。
2. 正面墙壁：适用于单层建筑，可以通过正面墙壁将新鲜空气引入室内。
3. 内庭院：适用于封闭的室内庭院，可以安装通风设备在庭院中循环空气。
通风设备类型选择通风设备的选择取决于建筑物的大小、使用场所和需求。
以下是几种常见的通风设备类型：1. 风机：适用于中小型建筑，可以通过风机带动新鲜空气进入室内或排出污染空气。
2. 排风扇：适用于厨房或卫生间等区域，可排除有害气体和异味。
3. 空调系统：适用于大型建筑，可以通过空调系统对空气进行过滤和调节。
安装要求在进行通风设备的安装过程中，应满足以下要求：1. 保证设备稳固：通风设备应安装在坚固的支撑物上，以确保设备的稳定性和安全性。
2. 避免阻挡：设备安装位置应避免阻挡，以确保空气流通畅通。
3. 合理布线：通风设备的电线和管道应按照规范进行布线和安装，确保安全和效果。
定期维护通风设备的定期维护是确保设备正常运行的关键。
以下是几个重要的维护步骤：1. 清洁通风设备：定期清洁通风设备中的过滤器和导风管道，防止积累灰尘和污垢。
2. 检查设备运行状况：定期检查通风设备的运行状况，确保其正常工作。
3. 更换部件：根据设备使用寿命和维修需要，定期更换通风设备的关键部件。
结论本文档提供了一个简要的通风设备安装方案，包括安装位置选择、通风设备类型选择、安装要求和定期维护。
在实施过程中，应充分考虑建筑物特点和需求，确保设备的正确安装和有效运行。
风机安装的方法.doc
风机安装的方法
（1）地基础检查，检查地基是否和图纸或设备文件相致。
（2）轴承支架、机壳支架和驱动端基础底板混凝土基础的要求。
（3）应当注意，两个轴承支架的找正调整是最重要的，为了便于灌浆，每个螺栓的两侧均用钢垫垫平，把固定端轴承支架放在底板上的双头螺栓上，用螺栓把机壳支架，轴承支架松散地联在一起，并且把地脚螺栓安放进预留孔内，按要求粗找正后灌浆，当水泥浆已把活动的地脚螺栓紧紧地凝固在一起时，开始着手找正调整。
（利用气泡水准仪）。
需要时利用薄垫片在轴向横向对固定端轴承支架和垫板校平，拧紧螺栓，重新校平调整。
（4）对非固定端轴承支架，重复上述的校平步骤，以确保和固定轴承支架在同一高度上，拧紧螺栓，重新校平调整。
（5）然后找正调整机壳支架，灌浆、凝固、校正，拧紧螺栓，重复校平，最后装配三角联接板，如可能，全部用销钉联接。
（6）机壳/进气箱下半部和支架组装机壳/进气箱总成被分为二部分，上下部分通过水平中心线的接合面联接成一体，安装时，先把下半部机壳/进气箱与支架联接，但不要拧紧，以便做最后的调整。
（7）轴承箱下半部对支架把固定和非固定端轴承箱的下一半部安装在所对应的支架上，不要拧紧固定螺栓，以便调整，安装调整后，才可拧紧螺栓，并钻销钉孔，用销钉定位。
（8）轴承联轴器和轴的装配清除主轴装配轴承和联轴器部位上的任何护物品，仔细擦净这些部位。
并确保不得有任何损伤。
在轴承和
主轴装配期间，必须保持严格的清洁度，并且直到把轴承安装到轴上之前，整个轴承应存在原包装里。
无动力风机安装说明
无动力通风器之无动力风机安装说明
1、定位:
通风器的理想位置应昼靠近屋脊线，定位时，将防水基板搁置在屋面上，并使基板上倾的边缘端嵌入屋脊金属盖板下的缝隙里约50～100mm（底板上沿用手钳上折10～20mm翘边）。
2、切割洞口
以防水基板的内孔为样板，画出洞口的轮廓线，然后用屋面切割机完成洞口的切割。
并修整打磨边缘。
用锋利的刀片将保温棉按米字形割破，取掉部分保温棉后，再将保温棉和铝箔塞进钢板和保温棉之间。
3、贴防水胶泥带，上防水硅胶
在防水湛板和屋脊盖板的结合处贴上防水胶泥带。
在两边完整的波峰顶部，贴上防水胶泥带，并在堵头和彩钢板之间打上防水硅胶，撕去上层纸皮。
4、固定防水基板
用至少10个自攻螺丝钉或拉铆钉将防水基板固定在屋面上。
5、安装变角管颈
将变角管颈安放在基板上，无动力通风器转动变角管颈可旋转部分，通过水平仪进行相向90度角的调整，使得变角管颈的上面水平。
调整完毕后用彩笔将变角管颈的上下转动部分及变角管颈与基板之间划线记号。
6、固定变角管颈
用金属夹片和铝拉铆钉，将变用管颈上下两转动部份固定在一起操作的同时请注意对齐原先的划线记号。
7、将涡轮头固定在变角管颈上
将涡轮头的四个支撑臂卡入预留在沟槽中，再用四颗铝拉铆钉或螺丝将涡轮头固定在变角管颈上。
8、固定、检查及调整
至少用四颗抽芯铆钉将风机固定在底板上，检查螺钉，铆钉是否牢靠。
再检验涡轮头旋转是否平稳有时因运输或安装过程，涡轮头受挤压略有变形。
可用手稍微调整。
无动力通风器最后在堵头及基板四周打上防水硅胶即可。
9、安装结束。
无动力风机安装步骤
无动力风机作业指导
1、风机开洞位置根据图纸分别定位于靠近屋脊处采光板左右两侧错位开孔。
2、开孔中心位于840屋面板中间波峰处。
将放置风机底板处一米长度屋脊瓦扳起剪去屋脊瓦折边，将风机底板插入屋脊瓦3公分。
将风机孔洞开孔范围画出并缩小5公分开洞，然后将洞周围5公分范围内屋面板扳起，以防屋面板塌陷变形。
3、先将风机底板与屋脊瓦及屋面用铆钉连接固定，然后将风机预置在底板上，松开风机中部调平螺杆，将风机调平后紧固螺栓，并将连接板扳下与下部机体铆钉固定，防止松动。
4、将风机与风机底板用铆钉固定，底板下方用丁基胶带将挤塑板放置与底板下方防止雨水进入。
然后将风机底板四周用铆钉固定于屋面板波峰处，铆钉间距控制在15~20公分一颗，并用耐候胶封堵。
5、完全固定后，将底板两侧踩下防止侧面漏水。
6、清理余料。

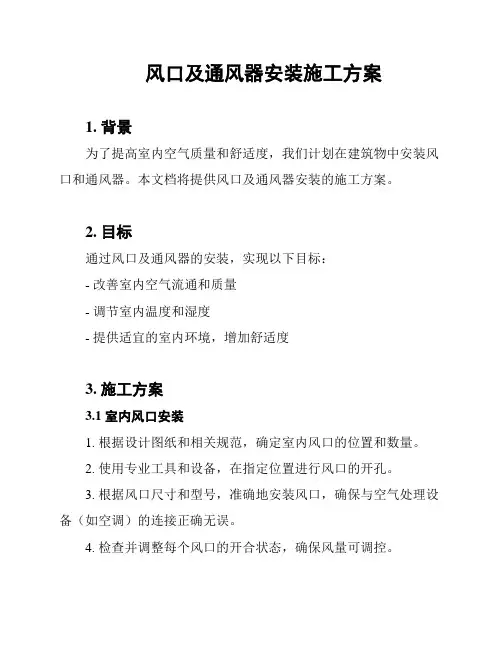

风口及通风器安装施工方案
风口及通风器安装施工方案1. 背景为了提高室内空气质量和舒适度，我们计划在建筑物中安装风口和通风器。
本文档将提供风口及通风器安装的施工方案。
2. 目标通过风口及通风器的安装，实现以下目标：- 改善室内空气流通和质量- 调节室内温度和湿度- 提供适宜的室内环境，增加舒适度3. 施工方案3.1 室内风口安装1. 根据设计图纸和相关规范，确定室内风口的位置和数量。
2. 使用专业工具和设备，在指定位置进行风口的开孔。
3. 根据风口尺寸和型号，准确地安装风口，确保与空气处理设备（如空调）的连接正确无误。
4. 检查并调整每个风口的开合状态，确保风量可调控。
3.2 室外通风器安装1. 根据设计图纸和相关规范，确定室外通风器的位置和数量。
2. 安装通风器所需的支架和支撑物，确保其牢固可靠。
3. 进行必要的电气和管道连接，使通风器能正常运行。
4. 进行通风器的调试和测试，确保其正常运转并达到设计要求。
3.3 施工安全和质量控制1. 所有施工人员应按照相关安全规定进行操作，并佩戴必要的个人防护装备。
2. 施工前应制定详细施工方案和施工计划，并严格按照计划执行。
3. 施工过程中，应对设备和材料进行质量检查，确保其符合要求和规范。
4. 完工后进行验收和测试，确保风口和通风器的安装质量和运行效果达到预期。
4. 时间计划根据项目规模和施工条件，制定详细的时间计划，确保施工工作按时完成。
请参考以下时间计划：5. 注意事项- 在施工过程中，应遵循相关建筑规范和安全要求。
- 施工前应对材料和设备进行充分检查，确保其质量和适用性。
- 施工人员应具备相关经验和技能，并接受必要的培训和指导。
- 完工后应及时清理施工现场，并保持整洁。
以上是风口及通风器安装施工方案的内容，请根据实际需求进行具体操作和调整。
如需进一步咨询或了解更多信息，请随时与我们联系。
无动力通风器选型安装方案
通风器安装方案计算参数
通风器数量=建筑物容积×每小时换气次数÷单个通风器换气能力
建筑物体积=长×宽×高
每小时换气次数：根据建筑物使用功能，可由下表一参考确定每小时的空气变化次数。
单个通风器的换气能力：可由下表二参考确定。
表一：
场所
换气次数（次/h）
场所
换气次数（次/h）
场所
换气次数（次/h）
厨房
20～62锅炉房1 Nhomakorabea～30食品厂
20～17
住宅
20～25
机动车库
8～22
喷涂车间
12～22
印刷车间
6～14
机械工厂
8～22
医院
3～30
厕所
10～17
印染厂
8～15
电镀车间
10～17
仓库
2～8
图书馆
8～22
体育馆
8～20
实验室
20～62
休息大厅
8～17
焦化厂
6～12
表二：单个通风器换气能力
型号
通风口常年平均风速（m/s）
排风量（m3/h）
300
3、4
（三级风速）
1080
360
1380
400
1860
500
2520
600
3360
680
3900
新风机安装方案
新风机安装方案1. 引言本文档旨在提供一个新风机的安装方案，包括所需材料、安装步骤以及注意事项等内容。
新风机是一种能够提供新鲜空气并保持室内空气流通的设备，适用于各种场所，如住宅、办公室和商业建筑等。
2. 所需材料在开始安装新风机之前，需要准备以下材料：•新风机主机•风道及连接件•固定架或吊架•电源线•控制面板或遥控器•安装工具（如螺丝刀、螺丝扳手、电钻等）3. 安装步骤3.1 确定安装位置首先，需要确定新风机的安装位置。
一般来说，新风机应该安装在室内通风口附近，并且需要保证通风口畅通无阻。
同时，还需要考虑新风机与室内其他设施的距离，并确保在安装后仍能够方便维护和清洁。
3.2 安装风道及连接件在确定安装位置后，开始安装风道及连接件。
首先，根据实际需求和安装位置，选择合适的风道及连接件，并确保其质量和安全性。
然后，使用安装工具将风道与连接件固定在新风机主机上，并将其与室内通风口连接起来。
3.3 安装固定架或吊架安装完风道及连接件后，接下来需要安装固定架或吊架以支撑新风机主机。
根据安装位置和实际需求，选择合适的固定架或吊架，并使用安装工具将其固定在合适的位置上。
3.4 连接电源线安装完固定架或吊架后，接下来需要连接电源线。
根据实际需求和安装位置，选择合适的电源线，并将其连接到新风机主机上。
在连接电源线时，需要确保电源线的安全性和稳定性，并遵守相关的电气安全规范。
3.5 安装控制面板或遥控器最后，安装控制面板或遥控器以便对新风机进行控制。
根据新风机的型号和功能，选择合适的控制面板或遥控器，并按照其说明书进行安装和连接。
在安装控制面板或遥控器时，需要确保其安装位置合适，便于使用和操作。
4. 注意事项在安装新风机时，需要注意以下事项：•安全第一：在进行安装工作时，务必保证人身安全和设备安全。
使用合适的安全装备和工具，并遵守相关的安全规范和操作指南。
•专业操作：如果不具备相关的安装经验和技能，建议请专业人士进行安装。
风机及通风器安装施工方案
风机及通风器安装施工方案1. 引言本文档旨在提供风机及通风器的安装施工方案。
该方案涉及安装风机和通风器的步骤、材料和所需工具等内容。
2. 安装步骤以下是风机及通风器的安装步骤：2.1 准备工作- 确定安装位置，检查其稳定性和适合性。
- 打开风机和通风器的包装，检查是否有损坏。
- 准备所需的安装工具和材料。
2.2 安装风机- 根据风机的要求，进行预先安装工作，如组装螺栓和固定件。
- 将风机放置在安装位置上，确保稳定。
- 按照风机的安装指南，连接风机和相应的管道系统。
- 使用工具紧固连接件和固定件。
- 检查安装是否牢固，并进行必要的调整。
2.3 安装通风器- 根据通风器的要求，进行预先安装工作，如连接电源和控制系统。
- 将通风器放置在安装位置上，确保稳定。
- 按照通风器的安装指南，连接通风器和相应的管道系统。
- 使用工具紧固连接件和固定件。
- 检查安装是否牢固，并进行必要的调整。
3. 所需材料和工具以下是安装风机和通风器所需的材料和工具：- 风机和通风器- 管道系统和连接件- 电源和控制系统- 工具：扳手、螺丝刀、螺栓、螺母等4. 安全注意事项在进行风机和通风器的安装过程中，请遵守以下安全注意事项：- 确保工作区域通风良好，防止有害气体积聚。
- 使用适当的个人防护装备，如手套和安全眼镜。
- 遵循风机和通风器的安装指南和相关安全操作规程。
5. 结论本文档提供了风机及通风器的安装施工方案，包括安装步骤、所需材料和工具，以及安全注意事项。
在进行安装工作时，请确保遵守相关指南和规程，并保证安全和质量。
以上为风机及通风器安装施工方案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
通风器安装方案计算参数
通风器数量=建筑物容积×每小时换气次数÷单个通风器换气能力
建筑物体积=长×宽×高
每小时换气次数：根据建筑物使用功能，可由下表一参考确定每小时的空气变化次数。
单个通风器的换气能力：可由下表二参考确定。
表一：
场所
换气次数（次/h）
场所
换气次数（次/h）
场所
换气次数（次/h）
厨房
20～62
锅炉房
12～30
食品厂
20～17
住宅
20～25
机动车库
8～22
喷涂车间
12～22
印刷车间
6～14
机械工厂
8～22
医院
3～30
厕所
10～17
印染厂
8～15
电镀车间
10～17
仓库
2～8
图书馆
8～22
体育馆
8～20
实验室
20～62
ห้องสมุดไป่ตู้休息大厅
8～17
焦化厂
6～12
表二：单个通风器换气能力
型号
通风口常年平均风速（m/s）
排风量（m3/h）
300
3、4
（三级风速）
1080
360
1380
400
1860
500
2520
600
3360
680
3900
