同步带轮常用尺寸
同步轮尺寸参数表
HTD型半圆弧齿同步轮尺寸参数表槽型节距pb齿槽深hg齿槽圆弧半径R齿顶圆半角r1齿槽宽s两倍节顶距2δ齿形角3M3 1.280.910.26~0.35 1.900.762≈14°5M5 2.16 1.560.48~0.52 3.25 1.144≈14°8M8 3.54 2.570.78~0.84 5.35 1.372≈14°14M14 6.20 4.65 1.36~1.509.80 2.794≈14°20M208.60 6.84 1.95~2.2514.80 4.320≈14°同步带轮的节圆直径计算：Dp=p×Z/∏Dp： 节径Z ： 齿数∏： 圆周率同步带轮实际外圆直径计算：De= Dp-2δDp：节径δ：节顶距同步轮主要部位尺寸允差值同步轮节距公差Picth tolerance （mm）带轮外径Outside diameter pitch允差偏差Tolerance任意两相临齿间Distance between twoclose gears90弧内约允差Within 90tolerance≤25.400.03+0.05-0＞25.40-50.80 0.03+0.08-0＞50.80-101.60 0.03+0.10-0＞101.60-177.80 0.03+0.13-0＞177.80-304.80 0.03+0.15-0＞304.80-508.00 0.03 +0.18-0＞508.00 0.03+0.20-0同步轮外径公差Tolerance of outisd dimeter of pullet （mm）允差Tolerance带轮外径Outsidedimeter≤25.40+0.05-0＞25.40-50.80 +0.08-0＞50.80-101.60 +0.10-0＞101.60-177.80 +0.13-0＞177.80-304.80 +0.15-0＞304.80-508.00 +0.18-0＞508.00 +0.2-0同步轮端面允许跳动量Allowable bounce of pulley end（mm）带轮外径Outside diameter pitch允许跳动量Bounce of tolerance≤101.60 0.10＞101.60-254.00带轮外径×0.001＞254.000.25+［(带轮外径-254.00)×0.005］同步轮径向允许跳动量Allowable bounce of pulley warp direction ）带轮外径Outside diameter pitch允跳值Bounce of tolerance≤203.20 0.13＞203.200.13+（带轮外径-203.20）×0.005型号节距pb齿高侧圆半径齿槽宽齿底角齿顶角S2M20.76 1.325 1.300.10.19S3M3 1.11 1.975 1.950.150.28 S4.5M 4.5 1.59 2.98 2.930.220.48 S5M5 1.77 3.275 3.250.250.55 S8M8 2.83 5.30 5.200.40.9 S14M14 4.959.289.100.7 1.6 STD半圆弧齿槽平底型同步轮尺寸参数表T型同步轮尺寸参数表型号节距pb 形状形状ygradrbSE br N br SE hg N hg 偏差 偏差 偏差mix±15°max 偏差T2.52.5 1.75+0.051.83+0.050.75+0.051250.2T5 5.0 2.96+0.053.32+0.051.25+0.051.95250.4T1010.0 6.02+0.16.57+0.12.6+0.13.4250.6T2020.011.65+0.1512.6+0.155.2+0.13625梯形直边齿同步轮尺寸参数表型号节距pb齿槽底宽bw齿槽深hg齿槽角度Ψ±1.5°齿根圆角半径rb齿顶角半径rt2δMXL2.0320.84±0.050.69200.350.130.508 XL 5.080 1.32±0.05 1.65250.410.640.508 L9.525 3.05±0.10 2.6720 1.19 1.170.762 H12.70 4.19±0.13 3.0520 1.60 1.6 1.372 XH22.2257.90±0.157.1420 1.98 2.39 2.794 XXH31.75012.17±0.1810.3120 3.96 3.18 3.048。
同步带轮规格型号大全
同步带轮规格型号大全内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.一、梯型齿同步带轮规格型号MXL型同步带轮、 XL型同步带轮、L型同步带轮、 H 型同步带轮、XH型同步带轮、 XXH型同步带轮梯型齿同步带轮参数含义例如：60-XL-075 AF 表示齿数：60型号：XL所使用同步带宽度代号：0.75*25.4=19.1mm轮型代号：AF (另外轮型有：AS、BS、BF、W)二、西德T型齿同步带轮规格型号T2.5型同步带轮、 T5型同步带轮、T10型同步带轮、 T20型同步带轮、AT5型同步带轮、AT10型同步带轮、AT20型同步带轮西德T型齿同步带轮参数含义例如：50 - T10 -32 W齿数：50型号：T10所使用同步带宽度代号：32mm轮型代号：W (另外轮型有：AS、BS、AF、BF)三、圆弧齿同步带轮规格型号HTD 2M型同步带轮、 3M型同步带轮、 5M型同步带轮、 8M型同步带轮、 14M 型同步带轮、20M型同步带轮STS/STPD S2M型同步带轮、S3M型同步带轮、S4.5型同步带轮、S5M型同步带轮、S8M型同步带轮、S14M型同步带轮RPP/HPPD RPP2M型同步带轮、RPP3M型同步带轮、RPP5M型同步带轮、RPP8M型同步带轮、RPP14M型同步带轮圆弧齿同步带轮参数含义例如：1）40-5M-20 AS 表示齿数：40型号：5M所使用同步带宽度代号：20mm轮型代号：AS (另外轮型有：BS、AF、BF、W)2）40-S5M-20 AS 表示齿数：40型号：S5M所使用同步带宽度代号：20mm轮型代号：AS (另外轮型有：BS、AF、BF、W)3）40-RPP5M-20 AS 表示齿数：40型号：RPP5M所使用同步带宽度代号：20mm轮型代号：AS (另外轮型有：BS、AF、BF、W)内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.。
同步带轮型和尺寸
齿型尺寸、公差及技术参数齿轮直边齿形尺寸和公差(mm)节线代号bw hgΨ+1.5 °rb rt2δ查看MXL±20详细规格XXL±25详细规格XL±25详细规格L±20详细规格H±20详细规格XH±20详细规格XXH12.17 ±20详细规格T 型齿同步带轮齿型尺寸(mm)形状形状y齿距S E N S E N rb rt2agrad查察代号br br hg hg偏差偏差偏差mix±.15 °max偏差12500详细规格00T525100详细规格00T10252详细规格0000T206253详细规格0000HTD同步带轮齿型尺寸(mm)节距型号节距齿高底圆半径齿槽宽齿顶圆半径齿形角查看3M3≈14°详细规格5M5≈14°详细规格8M8≈14°详细规格14M14≈14°详细规格MXL型同步带轮尺寸表单位： (mm)规格齿数节径 d外径 do档边直径 df档边内径 db档边厚度 h 22MXL221812123MXL231812124MXL241812125MXL251812126MXL262211127MXL272211128MXL282211129MXL292211130MXL302211132MXL322515134MXL342515136MXL3626171 38MXL3829181 40MXL4029181 42MXL4229181 44MXL4432211 46MXL4632211 48MXL481 50MXL501 52MXL52281 60MXL6044321 72MXL7251361XL 型同步带轮尺寸表单位： (mm)规格齿数节径 d外径 do档边直径档边内径档边厚度 hdf db10XL102211111XL112211112XL122515113XL132515114XL142617115XL152918116XL162918117XL173221118XL183221119XL19120XL2028121XL214027122XL224027123XL234027124XL244432125XL254432126XL264929127XL274838128XL284838130XL305136132XL32584734XL34584736XL36614538XL38644840XL40685242XL42736144XL44786646XL46786648XL48826450XL50867060XL601027072XL72121109L型同步带轮尺寸表单位： (mm)规格齿数节径 d外径 do档边直径 df档边内径 db档边厚度 h 12L124027113L134432114L144929115L155136116L165439117L17614518L18614519L19614520L20644821L21685222L22755523L23755524L24806025L25826426L26867027L27867028L28907030L30987832L321029034L349036L361159538L3812310340L4013111142L4213811844L4414612646L4615313348L4850L5060L6072L7284L8496L96H型同步带轮尺寸表单位： (mm)规格齿数节径 d外径 do档边直径 df档边内径 db档边厚度 h 14H14644815H15685216H16755517H17755518H18806019H19826420H20867021H21907022H22987823H23987824H241068825H251068826H269027H271159528H2812310330H3013111132H3213811834H3414612636H3615313338H38164142240H40170150242H4244H4446H4648H4850H5060H6072H7284H8496H96XH 型同步带轮尺寸表单位： (mm)规格齿数节径 d外径 do档边直径档边内径档边厚度df db h 18XH1813911019XH1914611720XH2015312421XH2116013122XH2216713823XH2317414524XH2418115225XH2518815926XH2619516627XH2720217328XH2820918030XH3032XH3240XH4048XH4860XH6072XH7284XH8496XH96120XH120XXH 型同步带轮尺寸表单位： (mm)规格齿数节径 d外径 do档边直径档边内径档边厚度df db h18XXH1819915719XXH1920916720XXH2021917721XXH2122918722XXH2223919724XXH2425XXH2526XXH2627XXH2730XXH3040XXH4048XXH4860XXH6072XXH72型同步带轮尺寸表单位： (mm)规格齿数节径 d外径 do档边直径档边内径档边厚度df db h19181212018121211812122221112322111242211125221112625151272515128251512925151302918132291813432211363221138322114014228144402714640271484027150443216051361T5 型同步带轮尺寸表单位： (mm)规格齿数节径 d外径 do档边直径 df档边内径 db档边厚度 h 10-T5101812111-T5112211112-T5122515113-T5132515114-T5142515115-T5152617116-T5162918117-T5172918118-T5183221119-T519120-T520121-T52128122-T5224027123-T5234027125-T5254432126-T5264432127-T5274838128-T5284838129-T5295136130-T5305136132-T532543934-T534284736-T536614538-T538644840-T540685242-T542736144-T544736146-T546786648-T548826450-T550867060-T56010290T10 型同步带轮尺寸表单位： (mm)规格齿数节径 d外径 do档边直径 df档边内径 db档边厚度 h 12-T10124027113-T10134929114-T10144929115-T10155136116-T10165439117-T1017614518-T1018614519-T1019644820-T1020685221-T1021755522-T1022755523-T1023806024-T1024826425-T102526-T1026907027-T1027907028-T1028987829-T1029987830-T10301028332-T10321068836-T103612310338-T103813111140-T104013111142-T104213811844-T104414612646-T104615313348-T104850-T105060-T1060T20 型同步带轮尺寸表单位： (mm)规格齿数节径 d外径 do档边直径档边内径档边厚度df db h18-T20181249819-T201913010420-T202013611021-T202114311722-T202214912323-T202315613024-T202416213625-T202516814226-T202617514927-T202718115528-T202818716129-T202919416830-T203020017432-T203234-T203436-T203638-T203840-T204042-T204244-T204446-T204648-T204850-T205060-T20603M 型同步带轮尺寸表单位： (mm)规格齿数节径 d外径 do档边直径档边内径档边厚度 hdf db 15-3M1518101 16-3M1618101 17-3M1722111 18-3M1822111 19-3M1922111 20-3M2022111 21-3M2122111 22-3M2225151 23-3M2325151 24-3M2426171 25-3M2526171 26-3M2629181 27-3M2729181 28-3M28129181 30-3M3032211 32-3M321 34-3M34281 36-3M3640271 38-3M3840271 40-3M4044321 42-3M4244321 44-3M4448381 46-3M4648381 48-3M4848381 50-3M5051361 60-3M60614572-3M7273615M 型同步带轮尺寸表单位： (mm)规格齿数节径 d外径 do档边直径 df档边内径 db档边厚度 h 14-5M142515115-5M152918116-5M162918117-5M173221118-5M183221119-5M19120-5M20121-5M214027122-5M224027123-5M234027124-5M244432125-5M254432126-5M264432127-5M274929128-5M284838130-5M305136132-5M325439134-5M34584736-5M36614538-5M38644840-5M40685242-5M42736144-5M44736146-5M46786648-5M48826450-5M50867060-5M60102908M 型同步带轮尺寸表单位： (mm)规格齿数节径 d外径 do档边直径 df档边内径 db档边厚度 h 22-8M22614523-8M23644824-8M24685225-8M25755526-8M26755527-8M27755528-8M28806030-8M30826432-8M32907034-8M34987836-8M36987838-8M381068840-8M409042-8M421159544-8M4412310346-8M4612310348-8M4813111150-8M5013811864-8M6472-8M7280-8M8090-8M90112-8M11214M 型同步带轮尺寸表单位： (mm)规格齿数节径 d外径 do档边直径档边内径档边厚度df db h28-14M2813410829-14M2913811230-14M3014311732-14M3215212634-14M3416113536-14M3617014438-14M3817915340-14M4018716142-14M4219617044-14M4420517946-14M4648-14M4850-14M5056-14M5664-14M6472-14M7280-14M8090-14M90。
同步带轮型 和尺寸
齿型尺寸、公差及技术参数齿轮直边齿形尺寸和公差(mm)节线代号bwhgΨ+1.5°rbrt2δ查 看MXL 0.84±0.05 0.69 20 0.35 0.13 0.508 详细规格XXL 1.14±0.05 0.84 25 0.35 0.30 0.508 详细规格 XL 1.32±0.05 1.65 25 0.41 0.64 0.508 详细规格L 3.05±0.10 2.67 20 1.19 1.17 0.762 详细规格H 4.19±0.13 3.05 20 1.60 1.6 1.372 详细规格XH 7.90±0.15 7.14 20 1.98 2.39 2.794 详细规格XXH12.17±0.1810.31203.963.183.048详细规格T 型齿同步带轮齿型尺寸(mm)齿距 代号形状形状 y gradrbrt2a查看S E br N br S E hgN hg偏差偏差 偏差 mix ±.15° max 偏差T2.5 1.75+0.05 0 1.83+0.05 0 0.75+0.05 0 1 25 0.2 0.3+0.05 0 0.6 详细规格T5 2.96 +0.05 0 3.32 +0.05 0 1.25 +0.05 0 1.95 25 0.4 0.6 +0.05 0 1 详细规格T10 6.02 +0.1 0 6.57 +0.1 0 2.6 +0.1 0 3.4 25 0.6 0.8 +0.1 0 2 详细规格T20 11.65 +0.15 012.6 +0.15 05.2 +0.13 06 25 0.8 1.2 +0.1 03 详细规格HTD同步带轮齿型尺寸(mm)节距型号节距齿高底圆半径齿槽宽齿顶圆半径齿形角查 看3M 3 1.28 0.91 1.90 0.3 ≈14° 详细规格5M 5 2.16 0.56 3.25 0.48 ≈14° 详细规格8M 8 3.54 2.57 5.35 0.8 ≈14° 详细规格14M 14 6.20 4.65 9.80 1.4 ≈14° 详细规格MXL型同步带轮尺寸表单位：(mm)规格齿数节径 d外径 do档边直径 df档边内径 db档边厚度 h 22MXL 22 14.23 13.72 18 12 123MXL 23 14.88 14.37 18 12 124MXL 24 15.52 15.02 18 12 125MXL 25 16.17 15.66 18 12 126MXL 26 16.82 16.31 22 11 127MXL 27 17.46 16.96 22 11 128MXL 28 18.11 17.60 22 11 129MXL 29 18.76 18.25 22 11 130MXL 30 19.40 18.90 22 11 132MXL 32 20.70 20.19 25 15 134MXL 34 21.99 21.48 25 15 136MXL 36 23.29 22.78 26 17 1 38MXL 38 24.58 24.07 29 18 1 40MXL 40 25.87 25.36 29 18 1 42MXL 42 27.17 26.66 29 18 1 44MXL 44 28.46 27.95 32 21 1 46MXL 46 29.75 29.25 32 21 1 48MXL 48 31.05 30.54 34.5 24.5 1 50MXL 50 32.34 31.83 34.5 24.5 1 52MXL 52 33.63 33.13 37.8 28 1 60MXL 60 38.81 38.30 44 32 1 72MXL 72 46.57 46.06 51 36 1XL型同步带轮尺寸表单位：(mm)规格齿数节径 d外径 do档边直径df 档边内径db档边厚度 h10XL 10 16.17 15.66 22 11 1 11XL 11 17.79 17.28 22 11 1 12XL 12 19.40 18.90 25 15 1 13XL 13 21.02 20.51 25 15 1 14XL 14 22.64 22.13 26 17 1 15XL 15 24.26 23.75 29 18 1 16XL 16 25.87 25.36 29 18 1 17XL 17 27.49 26.98 32 21 1 18XL 18 29.11 28.60 32 21 1 19XL 19 30.72 30.22 34.5 24.5 1 20XL 20 32.34 31.83 37.8 28 1 21XL 21 33.96 33.45 40 27 1 22XL 22 35.57 35.07 40 27 1 23XL 23 37.19 36.68 40 27 1 24XL 24 38.81 38.30 44 32 1 25XL 25 40.43 39.92 44 32 1 26XL 26 42.04 41.43 49 29 1 27XL 27 43.66 43.15 48 38 1 28XL 28 45.28 44.77 48 38 1 30XL 30 48.51 48.00 51 36 1 32XL 32 51.74 51.24 58 47 1.5 34XL 34 54.97 54.47 58 47 1.5 36XL 36 58.21 57.70 61 45 1.5 38XL 38 61.45 60.94 64 48 1.5 40XL 40 64.68 64.17 68 52 1.5 42XL 42 67.91 67.41 73 61 1.544XL 44 71.15 70.64 78 66 1.546XL 46 74.38 73.87 78 66 1.548XL 48 77.62 77.11 82 64 1.550XL 50 80.85 80.34 86 70 1.560XL 60 97.02 96.51 102 70 1.572XL 72 116.43 115.92 121 109 1.5L型同步带轮尺寸表单位：(mm) 规格齿数节径 d外径 do档边直径 df档边内径 db档边厚度 h 12L 12 36.38 35.62 40 27 113L 13 39.41 38.65 44 32 114L 14 42.45 41.68 49 29 115L 15 45.48 44.72 51 36 116L 16 48.51 47.75 54 39 117L 17 51.54 50.78 61 45 1.518L 18 54.57 53.81 61 45 1.519L 19 57.61 56.84 61 45 1.520L 20 60.64 59.88 64 48 1.521L 21 63.67 62.91 68 52 1.522L 22 66.70 65.94 75 55 1.523L 23 69.73 68.97 75 55 1.524L 24 72.77 72.00 80 60 1.525L 25 75.80 75.04 82 64 1.526L 26 78.83 78.07 86 70 1.527L 27 81.86 81.10 86 70 1.528L 28 84.89 84.13 90 70 1.530L 30 90.96 90.20 98 78 1.532L 32 97.02 96.26 102 90 1.534L 34 103.08 102.32 108.5 90 1.536L 36 109.15 108.39 115 95 1.538L 38 115.21 114.45 123 103 1.540L 40 121.28 120.51 131 111 1.542L 42 127.34 126.58 138 118 1.544L 44 133.40 132.64 146 126 1.546L 46 139.47 138.71 153 133 1.548L 48 145.53 144.7750L 50 151.60 150.8360L 60 181.91 181.1572L 72 218.30 217.5384L 84 254.68 253.9296L 96 291.06 290.30H型同步带轮尺寸表单位：(mm) 规格齿数节径 d外径 do档边直径 df档边内径 db档边厚度 h 14H 14 56.60 55.22 64 48 1.515H 15 60.64 59.27 68 52 1.516H 16 64.68 63.31 75 55 1.517H 17 68.72 67.35 75 55 1.518H 18 72.77 71.39 80 60 1.519H 19 76.81 75.44 82 64 1.520H 20 80.85 79.48 86 70 1.521H 21 84.89 83.52 90 70 1.522H 22 88.94 87.56 98 78 1.523H 23 92.98 91.61 98 78 1.524H 24 97.02 95.65 106 88 1.525H 25 101.06 99.69 106 88 1.526H 26 105.11 103.73 108.5 90 1.527H 27 109.15 107.78 115 95 1.528H 28 113.19 111.82 123 103 1.530H 30 121.28 119.90 131 111 1.532H 32 129.36 127.99 138 118 1.534H 34 137.45 136.07 146 126 1.536H 36 145.53 144.16 153 133 1.538H 38 153.62 152.24 164 142 240H 40 161.70 160.33 170 150 242H 42 169.79 168.4144H 44 177.87 176.5046H 46 185.96 184.5848H 48 194.04 192.6750H 50 202.13 200.7560H 60 242.55 241.1872H 72 291.06 289.6984H 84 339.57 338.2096H 96 388.08 386.71XH 型同步带轮尺寸表单位：(mm)规格齿数节径 d外径 do档边直径df 档边内径db档边厚度h18XH 18 127.34 124.55 139 110 4.5 19XH 19 134.41 131.62 146 117 4.5 20XH 20 141.49 138.69 153 124 4.521XH 21 148.56 145.77 160 131 4.5 22XH 22 155.64 152.84 167 138 4.5 23XH 23 162.71 159.92 174 145 4.5 24XH 24 169.79 166.99 181 152 4.5 25XH 25 176.86 174.07 188 159 4.5 26XH 26 183.94 181.14 195 166 4.5 27XH 27 191.01 188.22 202 173 4.5 28XH 28 198.08 195.29 209 180 4.5 30XH 30 212.23 209.4432XH 32 226.38 223.5940XH 40 282.98 280.1848XH 48 339.57 336.7860XH 60 424.47 421.6772XH 72 509.36 506.5784XH 84 594.25 591.4696XH 96 679.15 676.35120XH 120 848.93 846.14XXH 型同步带轮尺寸表单位：(mm)规格齿数节径 d外径 do档边直径df 档边内径db档边厚度h18XXH 18 181.91 178.87 199 157 5.5 19XXH 19 192.02 188.97 209 167 5.5 20XXH 20 202.13 199.08 219 177 5.5 21XXH 21 212.23 209.19 229 187 5.5 22XXH 22 222.34 219.29 239 197 5.5 24XXH 24 242.55 239.5025XXH 25 252.66 249.6126XXH 26 262.76 259.7227XXH 27 272.87 269.8230XXH 30 303.19 300.1440XXH 40 404.25 401.2148XXH 48 485.10 482.0660XXH 60 606.38 603.3372XXH 72 727.66 724.61T2.5 型同步带轮尺寸表单位：(mm)规格齿数节径 d外径 do档边直径df 档边内径db档边厚度h19-T2.5 19 15.12 14.59 18 12 120-T2.5 20 15.92 15.39 18 12 121-T2.5 21 16.71 16.18 18 12 122-T2.5 22 17.51 16.98 22 11 123-T2.5 23 18.30 17.77 22 11 124-T2.5 24 19.10 18.57 22 11 125-T2.5 25 19.89 19.36 22 11 126-T2.5 26 20.69 20.16 25 15 127-T2.5 27 21.49 20.96 25 15 128-T2.5 28 22.28 21.75 25 15 129-T2.5 29 23.08 22.55 25 15 130-T2.5 30 23.87 23.34 29 18 132-T2.5 32 25.46 24.93 29 18 134-T2.5 34 27.06 26.53 32 21 136-T2.5 36 28.65 28.12 32 21 138-T2.5 38 30.24 29.71 32 21 140-T2.5 40 31.83 31.30 34.5 24.5 142-T2.5 42 33.42 32.89 37.5 28 144-T2.5 44 35.01 34.48 40 27 146-T2.5 46 36.61 36.08 40 27 148-T2.5 48 38.20 37.67 40 27 150-T2.5 50 39.79 39.26 44 32 160-T2.5 60 47.75 47.22 51 36 1T5 型同步带轮尺寸表单位：(mm) 规格齿数节径 d外径 do档边直径 df档边内径 db档边厚度 h 10-T5 10 15.92 15.07 18 12 111-T5 11 17.51 16.66 22 11 112-T5 12 19.10 18.25 25 15 113-T5 13 20.69 19.84 25 15 114-T5 14 22.28 21.43 25 15 115-T5 15 23.87 23.02 26 17 116-T5 16 25.46 24.61 29 18 117-T5 17 27.06 26.21 29 18 118-T5 18 28.65 27.80 32 21 119-T5 19 30.24 29.39 34.5 24.5 120-T5 20 31.83 30.98 34.5 24.5 121-T5 21 33.42 32.57 37.8 28 122-T5 22 35.01 34.16 40 27 123-T5 23 36.61 35.76 40 27 125-T5 25 39.79 38.94 44 32 126-T5 26 41.38 40.53 44 32 127-T5 27 42.97 42.12 48 38 128-T5 28 44.56 43.71 48 38 129-T5 29 46.15 45.30 51 36 130-T5 30 47.75 46.90 51 36 132-T5 32 50.93 50.08 54 39 1.534-T5 34 54.11 53.26 28 47 1.536-T5 36 57.30 56.45 61 45 1.538-T5 38 60.48 59.63 64 48 1.540-T5 40 63.66 62.81 68 52 1.542-T5 42 66.85 66.00 73 61 1.544-T5 44 70.03 69.18 73 61 1.546-T5 46 73.21 72.36 78 66 1.548-T5 48 76.39 75.54 82 64 1.550-T5 50 79.58 78.73 86 70 1.560-T5 60 95.49 94.64 102 90 1.5T10 型同步带轮尺寸表单位：(mm) 规格齿数节径 d外径 do档边直径 df档边内径 db档边厚度 h 12-T10 12 38.20 36.35 40 27 113-T10 13 41.38 39.53 49 29 114-T10 14 44.56 42.71 49 29 115-T10 15 47.75 45.90 51 36 116-T10 16 50.93 49.08 54 39 117-T10 17 54.11 52.26 61 45 1.518-T10 18 57.30 55.45 61 45 1.519-T10 19 60.48 58.63 64 48 1.520-T10 20 63.66 61.81 68 52 1.521-T10 21 66.85 65.00 75 55 1.522-T10 22 70.03 68.18 75 55 1.523-T10 23 73.21 71.36 80 60 1.524-T10 24 76.39 74.54 82 64 1.525-T10 25 79.58 77.7326-T10 26 82.76 80.91 90 70 1.527-T10 27 85.94 84.09 90 70 1.528-T10 28 89.13 87.28 98 78 1.529-T10 29 92.31 90.46 98 78 1.530-T10 30 95.49 93.64 102 83 1.532-T10 32 101.86 100.01 106 88 1.534-T10 34 108.23 106.38 115 95 1.536-T10 36 114.59 112.74 123 103 1.538-T10 38 120.96 119.11 131 111 1.540-T10 40 127.32 125.47 131 111 1.542-T10 42 133.67 131.84 138 118 1.544-T10 44 140.06 138.21 146 126 1.546-T10 46 146.42 144.57 153 133 1.548-T10 48 152.79 150.9450-T10 50 159.15 157.3060-T10 60 190.99 189.14T20型同步带轮尺寸表单位：(mm)规格齿数节径 d外径 do档边直径df 档边内径db档边厚度h18-T20 18 114.59 111.76 124 98 4.5 19-T20 19 120.96 118.13 130 104 4.5 20-T20 20 127.35 124.49 136 110 4.5 21-T20 21 133.69 130.86 143 117 4.5 22-T20 22 140.06 137.23 149 123 4.5 23-T20 23 146.42 143.59 156 130 4.5 24-T20 24 152.79 149.96 162 136 4.5 25-T20 25 159.15 156.32 168 142 4.5 26-T20 26 165.52 162.69 175 149 4.5 27-T20 27 171.89 169.06 181 155 4.5 28-T20 28 178.25 175.42 187 161 4.5 29-T20 29 184.62 181.79 194 168 4.5 30-T20 30 190.99 188.16 200 174 4.5 32-T20 32 203.72 200.8934-T20 34 216.45 213.6236-T20 36 229.18 226.3538-T20 38 241.92 239.0940-T20 40 254.65 251.8242-T20 42 267.38 264.5544-T20 44 280.11 277.2846-T20 46 292.85 290.0248-T20 48 305.58 302.7550-T20 50 318.31 315.4860-T20 60 381.97 379.143M 型同步带轮尺寸表单位：(mm)规格齿数节径 d外径 do档边直径df 档边内径db档边厚度 h15-3M 15 14.32 13.56 18 10 1 16-3M 16 15.28 14.52 18 10 1 17-3M 17 16.23 15.47 22 11 1 18-3M 18 17.19 16.43 22 11 1 19-3M 19 18.14 17.38 22 11 1 20-3M 20 19.10 18.34 22 11 1 21-3M 21 20.05 19.29 22 11 1 22-3M 22 21.01 20.25 25 15 1 23-3M 23 21.96 21.20 25 15 1 24-3M 24 22.92 22.16 26 17 1 25-3M 25 23.87 23.11 26 17 1 26-3M 26 24.83 24.07 29 18 1 27-3M 27 25.78 25.02 29 18 1 28-3M 28 26.74 25.98 129 18 1 30-3M 30 28.65 27.89 32 21 1 32-3M 32 30.56 29.80 34.5 24.5 1 34-3M 34 32.47 31.71 37.8 28 1 36-3M 36 34.38 33.62 40 27 1 38-3M 38 36.29 35.53 40 27 1 40-3M 40 38.20 37.44 44 32 1 42-3M 42 40.11 39.35 44 32 1 44-3M 44 42.02 41.26 48 38 1 46-3M 46 43.93 43.17 48 38 1 48-3M 48 45.84 45.08 48 38 1 50-3M 50 47.75 46.99 51 36 1 60-3M 60 57.30 56.54 61 45 1.5 72-3M 72 68.75 67.99 73 61 1.55M 型同步带轮尺寸表单位：(mm) 规格齿数节径 d外径 do档边直径 df档边内径 db档边厚度 h 14-5M 14 22.28 21.14 25 15 115-5M 15 23.87 22.73 29 18 116-5M 16 25.46 24.32 29 18 117-5M 17 27.06 25.92 32 21 118-5M 18 28.65 27.51 32 21 119-5M 19 30.24 29.10 34.5 24.5 120-5M 20 31.83 30.69 34.5 24.5 121-5M 21 33.42 32.28 40 27 122-5M 22 35.01 33.87 40 27 123-5M 23 36.61 35.47 40 27 124-5M 24 38.20 37.06 44 32 125-5M 25 39.79 38.65 44 32 126-5M 26 41.38 40.24 44 32 127-5M 27 42.97 41.83 49 29 128-5M 28 44.56 43.42 48 38 130-5M 30 47.75 46.61 51 36 132-5M 32 50.93 49.79 54 39 134-5M 34 54.11 52.97 58 47 1.536-5M 36 57.30 56.16 61 45 1.538-5M 38 60.48 59.34 64 48 1.540-5M 40 63.66 62.52 68 52 1.542-5M 42 66.85 65.71 73 61 1.544-5M 44 70.03 68.89 73 61 1.546-5M 46 73.21 72.07 78 66 1.548-5M 48 76.39 75.25 82 64 1.550-5M 50 79.58 78.44 86 70 1.560-5M 60 95.49 94.35 102 90 1.58M 型同步带轮尺寸表单位：(mm) 规格齿数节径 d外径 do档边直径 df档边内径 db档边厚度 h 22-8M 22 56.02 54.65 61 45 1.523-8M 23 58.57 57.20 64 48 1.524-8M 24 61.12 59.75 68 52 1.525-8M 25 63.66 62.29 75 55 1.526-8M 26 66.21 64.84 75 55 1.527-8M 27 68.75 67.38 75 55 1.528-8M 28 71.30 69.93 80 60 1.530-8M 30 76.39 75.02 82 64 1.532-8M 32 81.49 80.12 90 70 1.534-8M 34 86.58 85.21 98 78 1.536-8M 36 91.67 90.30 98 78 1.538-8M 38 96.77 95.40 106 88 1.540-8M 40 101.86 100.49 108.5 90 1.542-8M 42 106.95 105.58 115 95 1.544-8M 44 112.05 110.68 123 103 1.546-8M 46 117.14 115.77 123 103 1.548-8M 48 122.23 120.86 131 111 1.550-8M 50 127.32 125.95 138 118 1.564-8M 64 162.97 161.6072-8M 72 183.35 181.9880-8M 80 203.72 202.3590-8M 90 229.18 227.81112-8M 112 285.21 283.8414M 型同步带轮尺寸表单位：(mm)规格齿数节径 d外径 do档边直径df 档边内径db档边厚度h28-14M 28 124.78 121.98 134 108 3.5 29-14M 29 129.23 126.43 138 112 3.5 30-14M 30 133.69 130.89 143 117 3.5 32-14M 32 142.60 139.80 152 126 3.5 34-14M 34 151.52 148.72 161 135 3.5 36-14M 36 160.43 157.63 170 144 3.5 38-14M 38 169.34 166.54 179 153 3.5 40-14M 40 178.25 175.45 187 161 3.5 42-14M 42 187.17 184.37 196 170 3.5 44-14M 44 196.08 193.28 205 179 3.5 46-14M 46 204.99 202.1948-14M 48 213.90 211.1050-14M 50 222.82 220.0256-14M 56 249.55 246.7564-14M 64 285.21 282.4172-14M 72 320.86 318.0680-14M 80 356.51 353.7190-14M 90 401.07 398.27。

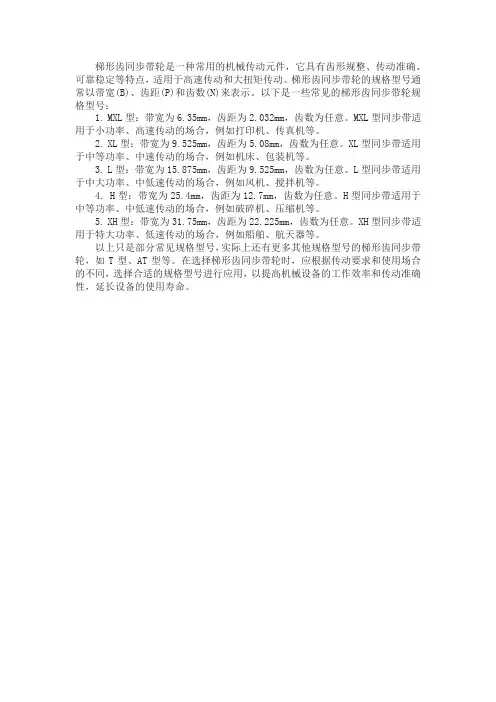

梯形齿同步带轮规格型号
梯形齿同步带轮是一种常用的机械传动元件，它具有齿形规整、传动准确、可靠稳定等特点，适用于高速传动和大扭矩传动。
梯形齿同步带轮的规格型号通常以带宽(B)、齿距(P)和齿数(N)来表示。
以下是一些常见的梯形齿同步带轮规格型号：
1. MXL型：带宽为6.35mm，齿距为
2.032mm，齿数为任意。
MXL型同步带适用于小功率、高速传动的场合，例如打印机、传真机等。
2. XL型：带宽为9.525mm，齿距为5.08mm，齿数为任意。
XL型同步带适用于中等功率、中速传动的场合，例如机床、包装机等。
3. L型：带宽为15.875mm，齿距为9.525mm，齿数为任意。
L型同步带适用于中大功率、中低速传动的场合，例如风机、搅拌机等。
4. H型：带宽为2
5.4mm，齿距为12.7mm，齿数为任意。
H型同步带适用于中等功率、中低速传动的场合，例如破碎机、压缩机等。
5. XH型：带宽为31.75mm，齿距为22.225mm，齿数为任意。
XH型同步带适用于特大功率、低速传动的场合，例如船舶、航天器等。
以上只是部分常见规格型号，实际上还有更多其他规格型号的梯形齿同步带轮，如T型、AT型等。
在选择梯形齿同步带轮时，应根据传动要求和使用场合的不同，选择合适的规格型号进行应用，以提高机械设备的工作效率和传动准确性，延长设备的使用寿命。
同步带轮型号和尺寸
齿型尺寸、公差及技术参数齿轮直边齿形尺寸和公差(mm)节线代号bwhgΨ+1.5°rbrt2δ查 看MXL 0.84±0.05 0.69 20 0.35 0.13 0.508 详细规格XXL 1.14±0.05 0.84 25 0.35 0.30 0.508 详细规格 XL 1.32±0.05 1.65 25 0.41 0.64 0.508 详细规格L 3.05±0.10 2.67 20 1.19 1.17 0.762 详细规格H 4.19±0.13 3.05 20 1.60 1.6 1.372 详细规格XH 7.90±0.15 7.14 20 1.98 2.39 2.794 详细规格XXH12.17±0.1810.31203.963.183.048详细规格T 型齿同步带轮齿型尺寸(mm)齿距 代号形状形状 y gradrbrt2a查看S E br N br S E hgN hg偏差偏差 偏差 mix ±.15° max 偏差T2.5 1.75+0.05 0 1.83+0.05 0 0.75+0.05 0 1 25 0.2 0.3+0.05 0 0.6 详细规格T5 2.96 +0.05 0 3.32 +0.05 0 1.25 +0.05 0 1.95 25 0.4 0.6 +0.05 0 1 详细规格T10 6.02 +0.1 0 6.57 +0.1 0 2.6 +0.1 0 3.4 25 0.6 0.8 +0.1 0 2 详细规格T20 11.65 +0.15 012.6 +0.15 05.2 +0.13 06 25 0.8 1.2 +0.1 03 详细规格HTD同步带轮齿型尺寸(mm)节距型号节距齿高底圆半径齿槽宽齿顶圆半径齿形角查 看3M 3 1.28 0.91 1.90 0.3 ≈14° 详细规格5M 5 2.16 0.56 3.25 0.48 ≈14° 详细规格8M 8 3.54 2.57 5.35 0.8 ≈14° 详细规格14M 14 6.20 4.65 9.80 1.4 ≈14° 详细规格MXL型同步带轮尺寸表单位：(mm)规格齿数节径 d外径 do档边直径 df档边内径 db档边厚度 h 22MXL 22 14.23 13.72 18 12 123MXL 23 14.88 14.37 18 12 124MXL 24 15.52 15.02 18 12 125MXL 25 16.17 15.66 18 12 126MXL 26 16.82 16.31 22 11 127MXL 27 17.46 16.96 22 11 128MXL 28 18.11 17.60 22 11 129MXL 29 18.76 18.25 22 11 130MXL 30 19.40 18.90 22 11 132MXL 32 20.70 20.19 25 15 134MXL 34 21.99 21.48 25 15 136MXL 36 23.29 22.78 26 17 1 38MXL 38 24.58 24.07 29 18 1 40MXL 40 25.87 25.36 29 18 1 42MXL 42 27.17 26.66 29 18 1 44MXL 44 28.46 27.95 32 21 1 46MXL 46 29.75 29.25 32 21 1 48MXL 48 31.05 30.54 34.5 24.5 1 50MXL 50 32.34 31.83 34.5 24.5 1 52MXL 52 33.63 33.13 37.8 28 1 60MXL 60 38.81 38.30 44 32 1 72MXL 72 46.57 46.06 51 36 1XL型同步带轮尺寸表单位：(mm)规格齿数节径 d外径 do档边直径df 档边内径db档边厚度 h10XL 10 16.17 15.66 22 11 1 11XL 11 17.79 17.28 22 11 1 12XL 12 19.40 18.90 25 15 1 13XL 13 21.02 20.51 25 15 1 14XL 14 22.64 22.13 26 17 1 15XL 15 24.26 23.75 29 18 1 16XL 16 25.87 25.36 29 18 1 17XL 17 27.49 26.98 32 21 1 18XL 18 29.11 28.60 32 21 1 19XL 19 30.72 30.22 34.5 24.5 1 20XL 20 32.34 31.83 37.8 28 1 21XL 21 33.96 33.45 40 27 1 22XL 22 35.57 35.07 40 27 1 23XL 23 37.19 36.68 40 27 1 24XL 24 38.81 38.30 44 32 1 25XL 25 40.43 39.92 44 32 1 26XL 26 42.04 41.43 49 29 1 27XL 27 43.66 43.15 48 38 1 28XL 28 45.28 44.77 48 38 1 30XL 30 48.51 48.00 51 36 1 32XL 32 51.74 51.24 58 47 1.5 34XL 34 54.97 54.47 58 47 1.5 36XL 36 58.21 57.70 61 45 1.5 38XL 38 61.45 60.94 64 48 1.5 40XL 40 64.68 64.17 68 52 1.5 42XL 42 67.91 67.41 73 61 1.544XL 44 71.15 70.64 78 66 1.546XL 46 74.38 73.87 78 66 1.548XL 48 77.62 77.11 82 64 1.550XL 50 80.85 80.34 86 70 1.560XL 60 97.02 96.51 102 70 1.572XL 72 116.43 115.92 121 109 1.5L型同步带轮尺寸表单位：(mm) 规格齿数节径 d外径 do档边直径 df档边内径 db档边厚度 h 12L 12 36.38 35.62 40 27 113L 13 39.41 38.65 44 32 114L 14 42.45 41.68 49 29 115L 15 45.48 44.72 51 36 116L 16 48.51 47.75 54 39 117L 17 51.54 50.78 61 45 1.518L 18 54.57 53.81 61 45 1.519L 19 57.61 56.84 61 45 1.520L 20 60.64 59.88 64 48 1.521L 21 63.67 62.91 68 52 1.522L 22 66.70 65.94 75 55 1.523L 23 69.73 68.97 75 55 1.524L 24 72.77 72.00 80 60 1.525L 25 75.80 75.04 82 64 1.526L 26 78.83 78.07 86 70 1.527L 27 81.86 81.10 86 70 1.528L 28 84.89 84.13 90 70 1.530L 30 90.96 90.20 98 78 1.532L 32 97.02 96.26 102 90 1.534L 34 103.08 102.32 108.5 90 1.536L 36 109.15 108.39 115 95 1.538L 38 115.21 114.45 123 103 1.540L 40 121.28 120.51 131 111 1.542L 42 127.34 126.58 138 118 1.544L 44 133.40 132.64 146 126 1.546L 46 139.47 138.71 153 133 1.548L 48 145.53 144.7750L 50 151.60 150.8360L 60 181.91 181.1572L 72 218.30 217.5384L 84 254.68 253.9296L 96 291.06 290.30H型同步带轮尺寸表单位：(mm) 规格齿数节径 d外径 do档边直径 df档边内径 db档边厚度 h 14H 14 56.60 55.22 64 48 1.515H 15 60.64 59.27 68 52 1.516H 16 64.68 63.31 75 55 1.517H 17 68.72 67.35 75 55 1.518H 18 72.77 71.39 80 60 1.519H 19 76.81 75.44 82 64 1.520H 20 80.85 79.48 86 70 1.521H 21 84.89 83.52 90 70 1.522H 22 88.94 87.56 98 78 1.523H 23 92.98 91.61 98 78 1.524H 24 97.02 95.65 106 88 1.525H 25 101.06 99.69 106 88 1.526H 26 105.11 103.73 108.5 90 1.527H 27 109.15 107.78 115 95 1.528H 28 113.19 111.82 123 103 1.530H 30 121.28 119.90 131 111 1.532H 32 129.36 127.99 138 118 1.534H 34 137.45 136.07 146 126 1.536H 36 145.53 144.16 153 133 1.538H 38 153.62 152.24 164 142 240H 40 161.70 160.33 170 150 242H 42 169.79 168.4144H 44 177.87 176.5046H 46 185.96 184.5848H 48 194.04 192.6750H 50 202.13 200.7560H 60 242.55 241.1872H 72 291.06 289.6984H 84 339.57 338.2096H 96 388.08 386.71XH 型同步带轮尺寸表单位：(mm)规格齿数节径 d外径 do档边直径df 档边内径db档边厚度h18XH 18 127.34 124.55 139 110 4.5 19XH 19 134.41 131.62 146 117 4.5 20XH 20 141.49 138.69 153 124 4.521XH 21 148.56 145.77 160 131 4.5 22XH 22 155.64 152.84 167 138 4.5 23XH 23 162.71 159.92 174 145 4.5 24XH 24 169.79 166.99 181 152 4.5 25XH 25 176.86 174.07 188 159 4.5 26XH 26 183.94 181.14 195 166 4.5 27XH 27 191.01 188.22 202 173 4.5 28XH 28 198.08 195.29 209 180 4.5 30XH 30 212.23 209.4432XH 32 226.38 223.5940XH 40 282.98 280.1848XH 48 339.57 336.7860XH 60 424.47 421.6772XH 72 509.36 506.5784XH 84 594.25 591.4696XH 96 679.15 676.35120XH 120 848.93 846.14XXH 型同步带轮尺寸表单位：(mm)规格齿数节径 d外径 do档边直径df 档边内径db档边厚度h18XXH 18 181.91 178.87 199 157 5.5 19XXH 19 192.02 188.97 209 167 5.5 20XXH 20 202.13 199.08 219 177 5.5 21XXH 21 212.23 209.19 229 187 5.5 22XXH 22 222.34 219.29 239 197 5.5 24XXH 24 242.55 239.5025XXH 25 252.66 249.6126XXH 26 262.76 259.7227XXH 27 272.87 269.8230XXH 30 303.19 300.1440XXH 40 404.25 401.2148XXH 48 485.10 482.0660XXH 60 606.38 603.3372XXH 72 727.66 724.61T2.5 型同步带轮尺寸表单位：(mm)规格齿数节径 d外径 do档边直径df 档边内径db档边厚度h19-T2.5 19 15.12 14.59 18 12 120-T2.5 20 15.92 15.39 18 12 121-T2.5 21 16.71 16.18 18 12 122-T2.5 22 17.51 16.98 22 11 123-T2.5 23 18.30 17.77 22 11 124-T2.5 24 19.10 18.57 22 11 125-T2.5 25 19.89 19.36 22 11 126-T2.5 26 20.69 20.16 25 15 127-T2.5 27 21.49 20.96 25 15 128-T2.5 28 22.28 21.75 25 15 129-T2.5 29 23.08 22.55 25 15 130-T2.5 30 23.87 23.34 29 18 132-T2.5 32 25.46 24.93 29 18 134-T2.5 34 27.06 26.53 32 21 136-T2.5 36 28.65 28.12 32 21 138-T2.5 38 30.24 29.71 32 21 140-T2.5 40 31.83 31.30 34.5 24.5 142-T2.5 42 33.42 32.89 37.5 28 144-T2.5 44 35.01 34.48 40 27 146-T2.5 46 36.61 36.08 40 27 148-T2.5 48 38.20 37.67 40 27 150-T2.5 50 39.79 39.26 44 32 160-T2.5 60 47.75 47.22 51 36 1T5 型同步带轮尺寸表单位：(mm) 规格齿数节径 d外径 do档边直径 df档边内径 db档边厚度 h 10-T5 10 15.92 15.07 18 12 111-T5 11 17.51 16.66 22 11 112-T5 12 19.10 18.25 25 15 113-T5 13 20.69 19.84 25 15 114-T5 14 22.28 21.43 25 15 115-T5 15 23.87 23.02 26 17 116-T5 16 25.46 24.61 29 18 117-T5 17 27.06 26.21 29 18 118-T5 18 28.65 27.80 32 21 119-T5 19 30.24 29.39 34.5 24.5 120-T5 20 31.83 30.98 34.5 24.5 121-T5 21 33.42 32.57 37.8 28 122-T5 22 35.01 34.16 40 27 123-T5 23 36.61 35.76 40 27 125-T5 25 39.79 38.94 44 32 126-T5 26 41.38 40.53 44 32 127-T5 27 42.97 42.12 48 38 128-T5 28 44.56 43.71 48 38 129-T5 29 46.15 45.30 51 36 130-T5 30 47.75 46.90 51 36 132-T5 32 50.93 50.08 54 39 1.534-T5 34 54.11 53.26 28 47 1.536-T5 36 57.30 56.45 61 45 1.538-T5 38 60.48 59.63 64 48 1.540-T5 40 63.66 62.81 68 52 1.542-T5 42 66.85 66.00 73 61 1.544-T5 44 70.03 69.18 73 61 1.546-T5 46 73.21 72.36 78 66 1.548-T5 48 76.39 75.54 82 64 1.550-T5 50 79.58 78.73 86 70 1.560-T5 60 95.49 94.64 102 90 1.5T10 型同步带轮尺寸表单位：(mm) 规格齿数节径 d外径 do档边直径 df档边内径 db档边厚度 h 12-T10 12 38.20 36.35 40 27 113-T10 13 41.38 39.53 49 29 114-T10 14 44.56 42.71 49 29 115-T10 15 47.75 45.90 51 36 116-T10 16 50.93 49.08 54 39 117-T10 17 54.11 52.26 61 45 1.518-T10 18 57.30 55.45 61 45 1.519-T10 19 60.48 58.63 64 48 1.520-T10 20 63.66 61.81 68 52 1.521-T10 21 66.85 65.00 75 55 1.522-T10 22 70.03 68.18 75 55 1.523-T10 23 73.21 71.36 80 60 1.524-T10 24 76.39 74.54 82 64 1.525-T10 25 79.58 77.7326-T10 26 82.76 80.91 90 70 1.527-T10 27 85.94 84.09 90 70 1.528-T10 28 89.13 87.28 98 78 1.529-T10 29 92.31 90.46 98 78 1.530-T10 30 95.49 93.64 102 83 1.532-T10 32 101.86 100.01 106 88 1.534-T10 34 108.23 106.38 115 95 1.536-T10 36 114.59 112.74 123 103 1.538-T10 38 120.96 119.11 131 111 1.540-T10 40 127.32 125.47 131 111 1.542-T10 42 133.67 131.84 138 118 1.544-T10 44 140.06 138.21 146 126 1.546-T10 46 146.42 144.57 153 133 1.548-T10 48 152.79 150.9450-T10 50 159.15 157.3060-T10 60 190.99 189.14T20型同步带轮尺寸表单位：(mm)规格齿数节径 d外径 do档边直径df 档边内径db档边厚度h18-T20 18 114.59 111.76 124 98 4.5 19-T20 19 120.96 118.13 130 104 4.5 20-T20 20 127.35 124.49 136 110 4.5 21-T20 21 133.69 130.86 143 117 4.5 22-T20 22 140.06 137.23 149 123 4.5 23-T20 23 146.42 143.59 156 130 4.5 24-T20 24 152.79 149.96 162 136 4.5 25-T20 25 159.15 156.32 168 142 4.5 26-T20 26 165.52 162.69 175 149 4.5 27-T20 27 171.89 169.06 181 155 4.5 28-T20 28 178.25 175.42 187 161 4.5 29-T20 29 184.62 181.79 194 168 4.5 30-T20 30 190.99 188.16 200 174 4.5 32-T20 32 203.72 200.8934-T20 34 216.45 213.6236-T20 36 229.18 226.3538-T20 38 241.92 239.0940-T20 40 254.65 251.8242-T20 42 267.38 264.5544-T20 44 280.11 277.2846-T20 46 292.85 290.0248-T20 48 305.58 302.7550-T20 50 318.31 315.4860-T20 60 381.97 379.143M 型同步带轮尺寸表单位：(mm)规格齿数节径 d外径 do档边直径df 档边内径db档边厚度 h15-3M 15 14.32 13.56 18 10 1 16-3M 16 15.28 14.52 18 10 1 17-3M 17 16.23 15.47 22 11 1 18-3M 18 17.19 16.43 22 11 1 19-3M 19 18.14 17.38 22 11 1 20-3M 20 19.10 18.34 22 11 1 21-3M 21 20.05 19.29 22 11 1 22-3M 22 21.01 20.25 25 15 1 23-3M 23 21.96 21.20 25 15 1 24-3M 24 22.92 22.16 26 17 1 25-3M 25 23.87 23.11 26 17 1 26-3M 26 24.83 24.07 29 18 1 27-3M 27 25.78 25.02 29 18 1 28-3M 28 26.74 25.98 129 18 1 30-3M 30 28.65 27.89 32 21 1 32-3M 32 30.56 29.80 34.5 24.5 1 34-3M 34 32.47 31.71 37.8 28 1 36-3M 36 34.38 33.62 40 27 1 38-3M 38 36.29 35.53 40 27 1 40-3M 40 38.20 37.44 44 32 1 42-3M 42 40.11 39.35 44 32 1 44-3M 44 42.02 41.26 48 38 1 46-3M 46 43.93 43.17 48 38 1 48-3M 48 45.84 45.08 48 38 1 50-3M 50 47.75 46.99 51 36 1 60-3M 60 57.30 56.54 61 45 1.5 72-3M 72 68.75 67.99 73 61 1.55M 型同步带轮尺寸表单位：(mm) 规格齿数节径 d外径 do档边直径 df档边内径 db档边厚度 h 14-5M 14 22.28 21.14 25 15 115-5M 15 23.87 22.73 29 18 116-5M 16 25.46 24.32 29 18 117-5M 17 27.06 25.92 32 21 118-5M 18 28.65 27.51 32 21 119-5M 19 30.24 29.10 34.5 24.5 120-5M 20 31.83 30.69 34.5 24.5 121-5M 21 33.42 32.28 40 27 122-5M 22 35.01 33.87 40 27 123-5M 23 36.61 35.47 40 27 124-5M 24 38.20 37.06 44 32 125-5M 25 39.79 38.65 44 32 126-5M 26 41.38 40.24 44 32 127-5M 27 42.97 41.83 49 29 128-5M 28 44.56 43.42 48 38 130-5M 30 47.75 46.61 51 36 132-5M 32 50.93 49.79 54 39 134-5M 34 54.11 52.97 58 47 1.536-5M 36 57.30 56.16 61 45 1.538-5M 38 60.48 59.34 64 48 1.540-5M 40 63.66 62.52 68 52 1.542-5M 42 66.85 65.71 73 61 1.544-5M 44 70.03 68.89 73 61 1.546-5M 46 73.21 72.07 78 66 1.548-5M 48 76.39 75.25 82 64 1.550-5M 50 79.58 78.44 86 70 1.560-5M 60 95.49 94.35 102 90 1.58M 型同步带轮尺寸表单位：(mm) 规格齿数节径 d外径 do档边直径 df档边内径 db档边厚度 h 22-8M 22 56.02 54.65 61 45 1.523-8M 23 58.57 57.20 64 48 1.524-8M 24 61.12 59.75 68 52 1.525-8M 25 63.66 62.29 75 55 1.526-8M 26 66.21 64.84 75 55 1.527-8M 27 68.75 67.38 75 55 1.528-8M 28 71.30 69.93 80 60 1.530-8M 30 76.39 75.02 82 64 1.532-8M 32 81.49 80.12 90 70 1.534-8M 34 86.58 85.21 98 78 1.536-8M 36 91.67 90.30 98 78 1.538-8M 38 96.77 95.40 106 88 1.540-8M 40 101.86 100.49 108.5 90 1.542-8M 42 106.95 105.58 115 95 1.544-8M 44 112.05 110.68 123 103 1.546-8M 46 117.14 115.77 123 103 1.548-8M 48 122.23 120.86 131 111 1.550-8M 50 127.32 125.95 138 118 1.564-8M 64 162.97 161.6072-8M 72 183.35 181.9880-8M 80 203.72 202.3590-8M 90 229.18 227.81112-8M 112 285.21 283.8414M 型同步带轮尺寸表单位：(mm)规格齿数节径 d外径 do档边直径df 档边内径db档边厚度h28-14M 28 124.78 121.98 134 108 3.5 29-14M 29 129.23 126.43 138 112 3.5 30-14M 30 133.69 130.89 143 117 3.5 32-14M 32 142.60 139.80 152 126 3.5 34-14M 34 151.52 148.72 161 135 3.5 36-14M 36 160.43 157.63 170 144 3.5 38-14M 38 169.34 166.54 179 153 3.5 40-14M 40 178.25 175.45 187 161 3.5 42-14M 42 187.17 184.37 196 170 3.5 44-14M 44 196.08 193.28 205 179 3.5 46-14M 46 204.99 202.1948-14M 48 213.90 211.1050-14M 50 222.82 220.0256-14M 56 249.55 246.7564-14M 64 285.21 282.4172-14M 72 320.86 318.0680-14M 80 356.51 353.7190-14M 90 401.07 398.27。
同步带轮规格型号
同步带轮一般由铝合金, 45#钢, 铜，尼龙等材料加工而成，其中铝合金和45#钢比较常见。
被广泛用于自动化设备、机床、医疗、激光、纺织、印刷、食品包装等机械带传动中。
那常用的规格型号有哪些呢？想必购买者也是比较想知道的。
下面，就这个问题给大家分享一下，以便大家进行参考。
它的规格型号众多，按齿形大致可以分为：方型齿同步带轮、圆弧齿同步带轮、梯形齿同步带轮。
一、方型齿同步带轮规格型号MXL、 XL、L、H、XH、 XXH。
其中方型齿同步带轮是目前市场是运用范围比较广的。
二、半圆弧齿同步带轮规格型号S2M、S3M、S4.5M、S5M、S8M、S14M、8YU。
半圆弧齿同步带轮是高扭矩同步还是高精度同步，生产精度要求高。
三、全圆弧齿同步带轮规格型号HTD3M、 HTD5M、 HTD8M、 HTD14M、 HTD20M。
全圆弧齿同步带轮传动精度高，噪音小。
四、精确圆弧齿同步带轮规格型号1.5GT、 2GT、 3GT、 5GT。
该齿型同步带轮一般用于高精传动，配套同步带为世界第一条橡胶三角皮带生产厂家盖茨（GATES）生产。
一般运用在自动化控制设备上。
五、修正圆弧齿同步带轮规格型号P2M、P3M、 P5M、 P8M。
修正圆弧齿同步带轮齿型为兔牙型，转弯效果好，适合高速传动。
一般用于机械手设备。
六、梯形齿同步带轮规格型号T2.5、T5、T10、T20T型为全梯型齿，较适合轻载传动。
AT5、AT10、AT20。
AT型的齿型跟T型的差别底部为圆弧齿，传动会更精密一点，传动间隙小，当然噪音也会小些。
适合重载传动。
以上就是今天分享的全部内容，希望对大家有所帮助。
河南乾润机电设备有限公司是一个集研发生产销售为一体的高新技术企业。
主导产品：各类胀紧连接套（胀套）、退卸套、紧定套等系列产品。
同步带轮尺寸表之欧阳学创编
同步带是以钢丝绳或玻璃纤维为强力层，外覆以聚氨酯或氯丁橡胶的环形带，带的内周制成齿状，使其与齿形带轮啮合。
同步带传动时，传动比准确，对轴作用力小，结构紧凑，耐油，耐磨性好，抗老化性能好，一般使用温度20℃―80℃，v<50m/s，P<300kw,i<10,对于要求同步的传动也可用于低速传动。
同步带传动具有以下特点：（1）传动准确，工作时无滑动，具有恒定的传动比；（2）传动平稳，具有缓冲、减振能力，噪声低；（3）传动效率高，可达0.98，节能效果明显；（4）维护保养方便，不需润滑，维护费用低；（5）速比范围大，一般可达10，线速度可达50m/s，具有较大的功率传递范围，可达几瓦到几百千瓦；（6）可用于长距离传动，中心距可达10m以上。
工业同步带的型号：“T”型齿工业用同步带型号节距 (mm) 齿高 (mm) 带厚(mm) 角度β°MXL 2.032 0.51 1.14 40XL 5.080 1.27 2.30 50L 9.5251.913.60 40H 12.702.29 4.30 40XH 22.2256.3511.20 40XXH 31.750 9.53 15.7040T2.5 2.50.7 1.30 40T5 5 1.202.20 40T1010 2.50 4.5040T20 20 5.008.00 40AT5 5 1.20 2.70 50AT10 10 2.50 5.00 50AT20 20 5.00 8.00 50圆弧齿工业用同步带齿型代号型号节距 (mm) 齿高(mm) 带厚 (mm)HTD 2M 2 0.75 1.363M 3 1.17 2.45M 5 2.06 3.88M 8 3.36 6.0014M 14 6.02 10.0020M 20 8.4 13.20STPD/STSS2M 2 0.76 1.36S3M 3 1.14 1.9S4.5M 4.5 1.71 2.81S5M 5 1.91 3.4S8M 8 3.05 5.3S14M 14 5.3 10.2RPP/HPPD2M 2 0.76 1.363M 3 1.15 1.95M 5 1.95 3.58M 8 3.2 5.5 14M 14 6.00 10时间：2021.03.03创作：欧阳学项目梯形齿圆弧齿XL L H XH XXH 3M 5M 8M 14M 20M拉伸强度N/mm≥ 80 120 270 380 450 90 160 300 400 520参考力伸长率参考力 N 60 90 220 300 360 70 130 240 320 410 伸长率%≤4.0硬度75±5包布粘合强度N/mm≥5 6.5 8 10 126 10 12 15芯绳粘合强度N/mm≥200 380 600 800 1500 400 700 1200 1600 齿体剪切强度N/mm≥50 60 70 75 90 50 60 80 100齿轮直边齿形尺寸和公差(mm)节线代号bw hg Ψ+1.5°rb rt 2δ查看MXL 0.84±0.050.69 20 0.35 0.13 0.508 详细规格XXL 1.14±0.050.84 25 0.35 0.30 0.508 详细规格MXL最轻型；XXL超轻型；XL特轻型；L轻型；H重型；XH特重型；XXH超重型。
