常见书籍装订方式及注意事项
常见书籍装订方式及注意事项1、骑马订装订优点：骑马订装订是最为常见的装订方式,多在页码较少的情况下采用。
加工价格低廉，工艺简单，生产速度快。
缺点：对于较厚的纸张需要预先进行轧痕处理。
骑马订不能加工过厚的书本，一是书脊就会明显的鼓出；二是由于厚度越大，对于书芯横向尺寸影响越大，版心容易跑位；三是切成品，书脊上下口容易破损。
例如，对于157克双面铜版纸张16开的样本，页码就应该控制在40页以内。
同时，开本越小，页码也相应减少，如果书本过厚，应采取其他装订方式。
根据工艺情况，我们可以得出以下公式：骑马订装订的书本最中间的纸张宽度=封面宽度-1／2书本厚度注意事项：在书本厚度较大的情况下，设计时必须注意版本元素的布置，例如：一大度16开企业样本，封面25克双铜覆亚膜，内页36页，采用157克双铜纸张，样本厚度大约在2.5毫米左右，这样，内页最中间的4个页码的实际宽度只有210mm-2.5mm=207.5mm。
这样情况下，设计师就应该尽量避免在书边上采用出血块或文字图案的组合，如右图。
2、铁线平订装订铁线平订装订多在页码较多（通常在100页以内），书芯纸张克重较低的情况下采用。
在书芯折页配贴完成后在书本的正面靠近装订口（书根）订铁线，穿透整本书芯，再包上成品封面切成品即可。
优点：成本低，功效高。
缺点：由于铁线容易受潮锈蚀，影响图书的装订质量，现在已很少采用。
铁线平订不能加工过厚的书本，也不能加工克重较大的纸张，纸张过厚过挺会影响书本的翻阅。
注意事项：由于铁线距离书根3-5MM，所以铁线平订的书本版心与订口的距离要比正常情况下多出5-8MM左右。
无线胶装书本在制作封面时必须留有书脊。
3、无线胶装装订无线胶装是目前比较常用的装订方式，胶装中又分为热胶（EVA）、冷胶（PVA）、PUR胶装。
国内目前最常用的是热溶胶装工艺。
胶装的书芯是需要经过铣背、打毛、开槽、撞齐等一系列工序，去除一定宽度的纸边，保证全部铣成成单页，以方便胶水的渗透，确保胶装的牢固。
骑马订
推荐对象
需求量大，并且需要及时发行的书刊；追求低成本，短交货期；书本内容用于 信息传达，而不是用于长久保存的客户。
产品特性
材料选用（纸张）
封面选用★ 内文选用●
铜版哑粉卡纸 Nhomakorabea书纸蒙肯
充粉
牛油纸
特殊纸 张
高端期刊杂志
★● ★●
中端期刊杂志
★
★
●
艺术品图录-书画/瓷器 艺术品图录-油画
★ ★●
★●
商品样本(汽车/楼房等) ★● ★●
产品特性
各开本与钉数示意图
一口钉
二口钉
三口钉
四口钉
产品特性
二次钉与产品设计对应表
序号 类别
使用二次钉的原因
1
封面 有兜口/拉页/带勒口
2
内文 两种尺寸，小尺寸先一口钉成型
3
个性设计
特殊要求（如正常骑订与蝴蝶订同时启 用）
二次钉
二次钉指的是：先采用一口钉将内文装订切成品后，再同已为成品尺寸的封面装订 在一起。
蝴蝶订生产周期
蝴蝶订也称为Q型订，在装订方式上与骑马订完全一样，所不同的是蝴蝶订的外 形。正常骑马订的钉外侧扁平、紧贴书的订口，而蝴蝶订所用钉外侧呈圆弧状，且 与订口分开。
5000本以下
5000-2万本
2-5万本
5-10万本
10万本以上
蝴蝶订
+2天
+（2 ～ 5）天 +（5 ～ 10）天 +（10 ～ 15）天 +15天以上
制作工艺
z 生产流程 z 工艺特点（版式特点一） z 工艺特点（版式特点二） z 工艺特点（爬坡特点） z 工艺特点（封面常用加工工艺） z 设备特点 z 生产周期（正常订） z 生产周期（蝴蝶订）
pdf拼版制作教程六
PDF拼版6.骑马钉骑马钉是书册，并且将书册打开的时候，我们会发现左右纸张是链接在一起的，这个是一个很重要的特点。
当骑马钉为单面时，给的文件p数为2的倍数，当骑马钉为上面时，给的文件p数为4的倍数，不足时添加空白页面补齐。
这里的p数指的是书本的一页。
骑马钉一般是双面。
（1）成品一份先看一下文件要求Ctrl +d 检查有无字体打开pdf文件，给我们的文件顺序，我们可以看出，第一张里面左侧是封底右侧为封面第二章左侧为封三，右侧为书册第一页第三张左侧为第二页右侧为第三页一次类推，最后一张左侧为最后一页，右侧为封四我们现在来想一下，一本骑马钉是怎么连接在一起的我们可以相处骑马钉是第一张为正面封面封底背面封三封四，第二张为正面第二页与最后一页背面第三页与倒数第二页，一次类推，那么我们拼版就要拼接成书本本来的样子第一步：看文件是否有出血，这里给出的文件是没有出血的（这个是因为成品尺寸和所给文件尺寸是一个大小）第二步，分页把每个页面平均分成两列并且按照书本正确的顺序拍好（封面封二第一页。
最后一页封四封底）调整顺序时我们可以看出只要把封底调到最后就是正确顺序如图：将封底拖到最后的方法是：左键放到上图1上不放，把1拖到最后我们看到p数为4的倍数，不用添加白页了第二步：书册（做书本册这些几乎离不开这一步）如图：对比原文件看，我们已经把给的文件拼接成了我们想要的书册的样子，但是这里有一个问题，我们的封面纸张与内页的纸张不一样，所以，我们最终需要作出两个pdf文件，那我们把封面封底及封2封三的页面提取出来单独操作，方法如下：现在我们把这个拼接出来的内容页看成一个一个的卡片，现在我们看一下尺寸，在按照上面的双面卡片来拼接这里的需求是一本，那么我们就按照双面一份卡片的方法来：440/280=1 320/210=1 440/210=2 310/280=1 2>1 464x320 纵向1列2行此时还有另一个方法，这里我们先按方法一：保存为：6896-120sjz-ny(内页)-sm-4x1.pdf 方法二：因为14不是四的倍数，自动添加了四个白页，再加上编码保存即可，这样后面装订先从纵向裁开对叠装订即可。

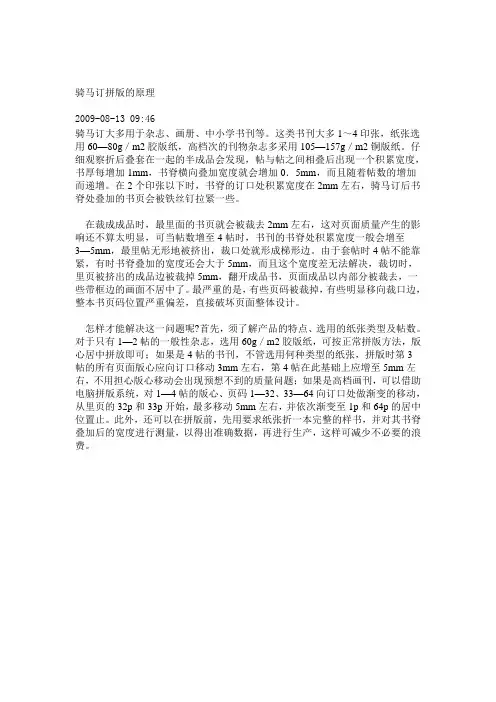

骑马订拼版的原理
骑马订拼版的原理2009-08-13 09:46骑马订大多用于杂志、画册、中小学书刊等。
这类书刊大多1～4印张，纸张选用60—80g／m2胶版纸，高档次的刊物杂志多采用105—157g／m2铜版纸。
仔细观察折后叠套在一起的半成品会发现，帖与帖之间相叠后出现一个积累宽度，书厚每增加1mm，书脊横向叠加宽度就会增加0．5mm，而且随着帖数的增加而递增。
在2个印张以下时，书脊的订口处积累宽度在2mm左右，骑马订后书脊处叠加的书页会被铁丝钉拉紧一些。
在裁成成品时，最里面的书页就会被裁去2mm左右，这对页面质量产生的影响还不算太明显，可当帖数增至4帖时，书刊的书脊处积累宽度一般会增至3—5mm，最里帖无形地被挤出，裁口处就形成梯形边。
由于套帖时4帖不能靠紧，有时书脊叠加的宽度还会大于5mm，而且这个宽度差无法解决，裁切时，里页被挤出的成品边被裁掉5mm，翻开成品书，页面成品以内部分被裁去，一些带框边的画面不居中了。
最严重的是，有些页码被裁掉，有些明显移向裁口边，整本书页码位置严重偏差，直接破坏页面整体设计。
怎样才能解决这一问题呢?首先，须了解产品的特点、选用的纸张类型及帖数。
对于只有1—2帖的一般性杂志，选用60g／m2胶版纸，可按正常拼版方法，版心居中拼放即可；如果是4帖的书刊，不管选用何种类型的纸张，拼版时第3帖的所有页面版心应向订口移动3mm左右，第4帖在此基础上应增至5mm左右，不用担心版心移动会出现预想不到的质量问题；如果是高档画刊，可以借助电脑拼版系统，对1—4帖的版心、页码1—32、33—64向订口处做渐变的移动，从里页的32p和33p开始，最多移动5mm左右，并依次渐变至1p和64p的居中位置止。
此外，还可以在拼版前，先用要求纸张折一本完整的样书，并对其书脊叠加后的宽度进行测量，以得出准确数据，再进行生产，这样可减少不必要的浪费。
多页书刊画册的拼版方法
多页书刊画册的拼版方法一、书刊画册的装订方式一、书刊的装订方式大致可以分为两种（1）骑马订：骑马订适用于页数不多且纸张较薄的书刊装订,比如常见的杂志都是采用骑马订的方式,这种装订方式,是最前面的页面与最后面的页面连成一张,最中间的页面连在一起.大家翻开杂志看一下就明白了.（2）叠订：如果页数较多,骑马订很不美观,这时一般将页数等分成几叠,每叠还是按装骑马订的方式拼版,然后每一叠按顺序叠放,再用胶装或线装的方式装订成较厚的本子。
二、拼版规则（1）骑马订的拼版规则1、总页数为4的倍数，首尾相连拼版2、相连两页的页码之和，为总页数加13、偶数页在前，奇数页在后例：16页书刊，16与1拼一起；10与7拼一起；8与9拼一起；两页拼版后加出血，中间不用加出血（2）叠订的拼版规则1、每一叠也是按骑马订的方式拼版，2、如果整体采用胶装的话，两页拼版中间需要加出血；线装不用出血。
二、８版四开报的拼版方法一、书刊的装订方式本讲，我们介绍一下常见的8版四开报的排版方法先让大家对有顺序要求的排版规则有个大致的了解。
四开报，是指摊开后的大小为四开，也就是每个版面为8开，一张四开新闻纸上印4个8开的版面。
绝大多数多的晚报与都市报都采用这个规格。
8版，也就是两张四开纸。
两张纸是嵌套式的，也就是骑马订的方式，只不过报纸只是套在一块，不需要装订。
方便的话，大买可以买一份看一下。
我们先来分析一下这种报纸的拼版规则：二、８版三、11页16K说明书拼版实例这一讲，我们举一个11页16K的说明书例子。
书刊页数都应该是4的倍数，所以本例11页的书实际上应该是12页，也就是有一个空白页。
假如我们设定放在四开机上用四开纸印刷，那就需要拼3副版，每副版拼4个页面。
其中两副版为正反印，一副版为自翻版，结果将是1个四开纸加上1个八开纸，会给装定折手带来麻烦，象这种情况，建议采用3副自翻版，那样装订就是3个八开纸，套在一起骑马订。
最外面一章是121112，最里面一张是5678，中间一张是34910。
骑马钉书刊排版打印方法解析
骑马钉书刊排版打印方法今天来了一位客户，要打印她的毕业设计，她拿来的都是A4纸的JPG格式图片，要求把它印成画册（也就是A3纸的书）。
原来每次都是用蒙泰或PS拼版来做，好麻烦，头痛啊。
今天发现一种方法很快捷好用，特分享给大家。
客户要求如下（画个图给大家看吧）双面打印图像啊。
第1页A3正面图第1页A3背面图总共7张A3正背面，（28个A4图像）。
操作过程如下：1、首先将《手册》（我建了这个文件来哦）文件夹中28个A4图像的名称改为（1、2、3...28），这样的目的是为了生成PDF文件时顺序不乱，要是顺序乱了，就白干了。
2、打开PhotoShop CS3(奇怪的是CS5中没有生成PDF功能)。
下面请看图片3、选择上面“浏览”按钮后，就会出现打开窗口，我已经选择了“册子”文件夹，选中里面文件，点打开就行了，不过大家要注意一定要按顺序添加，例如下面窗口中的1、2、3，文件不挨着，因为文件排序的原因，大家可以先一个一个添加，最后加到3-9、10-19、20-28时，按住SHIFT键选择多个进行打开就可以了。
4、大家看看我添加的顺序，此处千万不要乱了。
要不后面打印的时候顺序就不对了。
添加完成之后点击存储，会要求你输入文件名（我用的是册子），文件类型自动是PDF的。
5、大家用其他的名字也可以。
点保存后还会出现窗口，大家点“存储PDF"就行了，PS会自动把1-28图片自动生成到1个文件里面（册子.pdf)。
6、大家打开Adobe Reader XI软件，这个是Adobe公司专门推出的PDF阅读器，如果没有大家可以在网上下载，我用360安全卫士中的软件下载功能下载的。
7、进入Adobe Reader XI后，用“文件”菜单中的“打开”选择上面所生成的pdf文件，我的是册子.pdf,文件打开后大家会发现图片是一张一张的，有的人说怎么打印出上面所说的效果啊。
8、“文件"单中的“打印”，选择“小册子”下面就会自动选择“双面”，将纸的方向要设成“横向”，你可以查看右下角的缩图，发现图片如我给大家开头所列的A3双页效果。
装订质量要求及检验标准骑马订装
装订质量要求及检验标准•骑马订装装订质量要求与检验标准一骑马订装1主题内容和适用范围本标准规定了骑马订装书刊的装订质量要求及检验方法，其他骑马订装印刷产品也可参照使用。
2引用标准以下标准所包含的条文,通过在本标准中引用而构成为本标准的条文。
本标准出版时,所示版本均为有效。
所有标准都会被修订,使用本标准的各方应探讨使用以下标准最新版本的可能性。
GB/T9851.1-2008印刷技术术语GB/T788-1999图书和杂志开本及其幅面尺寸3术语和定义3.1骑马订装：用金属丝从书帖折缝中穿订的装联方式。
3.2折页：将印张折叠成书帖的工序。
4质量要求本标准的本章及其他章节采用GB/T9851的定义。
4.1 使用铁丝规格根据纸质与厚度，铁丝直径0.5mm~0.6mm。
4.2 折页4.2.1 折页顺序、方式正确。
4.2.259g∕m2以下纸张最多折四折；60g∕m2-80g∕m2纸张最多折三折，81g∕m2以上纸张最多折二折。
4.2.3 以版心中心点为准，相连两页之间页码位置误差精细产品：≤2.5mm;全书页码位置误差≤4.0mm;一般产品：≤3.0mm,全书页码位置误差≤5.0mm04.2.4 折页有接图，精细产品：偏位误差≤0∙5mm（16P以上折页锁线产品误差≤l∙0mm）;非接图的误差≤L0mm;一般产品:偏位误差≤0.8mm,非接图产品误差≤1.2mm.4.2.5 三折及三折以上书帖应划口排除空气；划口以划破、划透，不掉落页张为宜。
4.2.6 折页书帖平服整齐、无皱折、折角、死折、残页、拖花、套帖、脏污等不良。
4. 3装订质量4.1.1 配（或贮）帖应正确、整齐。
4.1.2 订位正确标准，订位为钉锯外钉眼距书芯上下各1/4处，精细产品上下误差±lmm,一般产品上下误差±2mm;精细产品钉位左右偏移、书帖歪斜≤0.3mm;一般产品钉位左右偏移、书帖歪斜≤0.5mm;两钉脚间距：精细产品≤0.5mm,一般产品≤LOmm04.1.3 订后成册无坏钉、漏钉及垂钉，书册平服整齐、钉脚平整、牢固、钉锯均钉在折线上。
说明书拼版手册
说明书拼版手册16开拼版示意图1-1骑马订—平张机印刷—16P齐头拼版示意图开纸宽度：W=4w＋2l＋b 开纸高度：H=2h＋b＋g＋x成品宽度：w 成品高度：h叼口位g：11～12mm 拖稍位x：5mm＜x≤g出血位b：b=3mm＋3mm 拉规位l：l=3mm＋(5～7mm)折页方式：垂直三折应用的纸张：定量在128g/㎡以下厚度的各类铜版纸、无光铜版纸和胶版纸张。
1-3无线胶订—平张机印刷—16P齐头拼版示意图开纸宽度：W=4w＋2l＋b＋2r 开纸高度：H=2h＋b＋g＋x成品宽度：w 成品高度：h叼口位g：11～12mm 拖稍位x：5mm＜x≤g出血位b：b＝3mm＋3mm 拉规位l：l≥5mm铣背位r：2mm＋2mm折页方式：垂直三折应用的纸张：定量在128g/㎡以下厚度的各类铜版纸和胶版纸张。
注意:一本书的首P与末P订口处留5～6mm的白位。
1-5锁线订—平张机印刷—16P套16P(外帖)齐头拼版示意图开纸宽度：W=4w＋2l＋b 开纸高度：H=2h＋b＋g＋x成品宽度：w 成品高度：h叼口位g：11～12mm 拖稍位x：5mm＜x≤g出血位b：b=3mm＋3mm 拉规位l：l=3mm＋(5～7mm)折页方式：垂直三折 注意：开纸宽W较小时可采用反拉规印刷方式应用的纸张：定量在50～105g/㎡以下厚度的各类铜版纸和胶版纸张。
1-6锁线订—平张机印刷—16P套16P(内帖)齐头拼版示意图开纸宽度：W=4w＋2l＋b 开纸高度：H=2h＋b＋g＋x成品宽度：w 成品高度：h叼口位g：11～12mm 拖稍位x：5mm＜x≤g出血位b：b=3mm＋3mm 拉规位l：l=3mm＋(5～7mm)折页方式：垂直三折 注意：开纸宽W较小时可采用反拉规印刷方式应用的纸张：定量在50～105g/㎡以下厚度的各类铜版纸和胶版纸张。
1-7骑马订—平张机印刷—8P自翻版齐头拼版示意图开纸宽度：W=4w＋2l＋b 开纸高度：H=2h＋b＋g＋x成品宽度：w 成品高度：h叼口位g：11～12mm 拖稍位x：≥5mm＜x≤g出血位b：b=3mm＋3mm 拉规位l：l=3mm＋(5～7mm)折页方式：垂直二折应用的纸张：定量在200g/㎡以下厚度的各类铜版纸和胶版纸张。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
印刷拼版
说明：1、示图红框为成品尺寸，黑框为带出血的文件尺寸。
文件一定要做满黑框。
2、示图为原大，尺寸在正规印刷尺寸。
3、双叼口因为要双面进机，所以尺寸一定要控制每
边有一公分咬口，这部分是印刷机不能印到的。
如果你的印刷品边上没有内容，那么可以借用咬
口按正规自翻版拼版（如图4）
之所以要拼版，是因为在平板（胶版）印刷机在印刷时纸张要翻身印刷另外一面，以及装订时不至于编错页码，例如：成品骑马钉装订的封面、封底、封二、封三是在一张纸的正、反两面。
当中是内页，16K内页（肯定是4倍数）P1、P2和最后2页是在一张4K纸的同一面上...
拼几开版，取决于印刷厂是几开的印刷机！一般只要拼4开自翻身版：即头碰头（图片的上部和上部）脚碰脚就行。
其实只要把样本拆开好好研究一下一张纸的正反排列即可（有时很头昏）
注意：胶装、线装书籍不按此拼版方式，以上方式只适用于50P以下的骑马钉装订拼版
单页的大度16开通常为216mmx291mm（含出血）
拼版后的四开尺寸为432x582mm（含出血）
版式如下：
大度16开单页双面版式 尺寸216mmx291mm（含出血） 拼版尺寸432x582mm（含出血）
四页，顺序是封面、封二、封三、封底 尺寸为：213mmx291mm（含出血）
拼版尺寸为：426mmx582mm（含出血）
八页，顺序是封面、封二、1、2、3、4、封三、封底 尺寸为：213mmx291mm（含出血）
拼版尺寸为：426mmx582mm（含出血）
装订方式为：骑马钉
版式顺序如下：
十二页，顺序是封面、封二、1、......8、封三、封底 尺寸为：213mmx291mm（含出血）
拼版尺寸为：426mmx582mm（含出血）
装订方式为：骑马钉
版式顺序如下：
十六页，顺序是封面、封二、1、......12、封三、封底 尺寸为：213mmx291mm（含出血）
拼版尺寸为：426mmx582mm（含出血）
装订方式为：骑马钉
版式顺序如下：
二十页，顺序是封面、封二、1、......16、封三、封底 尺寸为：213mmx291mm（含出血）
拼版尺寸为：426mmx582mm（含出血）
装订方式为：骑马钉
版式顺序如下：
二十四页，顺序是封面、封二、1、......20、封三、封底 尺寸为：213mmx291mm（含出血）
拼版尺寸为：426mmx582mm（含出血）
装订方式为：骑马钉
版式顺序如下：
二十八页，顺序是封面、封二、1、......24、封三、封底 尺寸为：213mmx291mm（含出血）
拼版尺寸为：426mmx582mm（含出血）
装订方式为：骑马钉
版式顺序如下：。
