蒸汽锅炉系统
蒸汽锅炉系统安装施工方案
一、工程概况本工程为蒸汽锅炉系统安装，包括锅炉本体、辅助设备、管道系统、控制系统等。
锅炉型号为WNS-1.25-Q(Y)，蒸发量为4 t/h，额定蒸汽压力为1.25 Mpa，适用燃料为天然气。
锅炉房至分气缸、除氧器管道规格及数量按照设计要求执行。
二、施工方案编制依据1. 《蒸汽锅炉安全技术监察规程》；2. 《热水锅炉安全技术监察规程》；3. 《压力管道安全管理与监察规定》；4. JB/T10094《工业锅炉通用技术条件》；5. GB50235-97《工业金属管道工程施工及验收规范》；6. GB50236-98《现场设备工业管道焊接工程施工及验收规范》；7. GB50275-98《压缩机、风机、泵安装工程及验收规范》。
三、施工组织与安排1. 施工队伍：由专业施工队伍负责，施工人员需具备相关资质，并经过专业培训。
2. 施工进度：根据工程规模和工期要求，制定合理的施工进度计划，确保工程按期完成。
3. 施工现场管理：施工现场应设立安全警示标志，明确施工区域，确保施工安全。
四、施工工艺与要求1. 锅炉本体安装（1）锅炉本体安装前，对基础进行检查，确保其平整、坚实、符合设计要求。
（2）按照设计图纸，将锅炉本体放置于基础上，调整水平度，使其符合要求。
（3）连接锅炉本体与辅助设备，包括管道、阀门、仪表等。
2. 辅助设备安装（1）按照设计要求，安装除氧器、分气缸等辅助设备。
（2）对辅助设备进行检查，确保其安装位置、尺寸符合设计要求。
3. 管道系统安装（1）管道材质选用GB3087-2008低中压锅炉用无缝钢管。
（2）管道安装前，对管道进行清洗、除锈、防腐处理。
（3）管道安装应遵循“先主管、后支管”的原则，确保管道连接牢固、密封良好。
4. 控制系统安装（1）按照设计要求，安装锅炉控制系统，包括温度、压力、流量等仪表。
（2）对控制系统进行检查，确保其功能正常、准确。
五、施工质量控制与验收1. 施工过程中，严格按照施工方案执行，确保工程质量。
锅炉主蒸汽压力控制系统
目的和意义
目的
锅炉主蒸汽压力控制系统的目的是确 保锅炉产生的蒸汽压力稳定，以满足 生产工艺的需求，同时保证锅炉安全 、经济、高效地运行。
意义
锅炉主蒸汽压力控制系统对于工业生 产具有重要意义，它可以提高生产效 率、降低能耗、减少环境污染，并保 障生产过程的安全可靠。
标准化与模块化
为了便于系统的推广和应用，未来的锅炉主蒸汽压力控制 系统将更加注重标准化和模块化设计，提高系统的可维护 性和可扩展性。
谢谢
THANKS
02 锅炉主蒸汽压力控制系统概述
CHAPTER
系统组成
01
02
03
04
传感器
用于检测主蒸汽压力，将压力 信号转换为电信号。
控制器
接收传感器信号，根据控制策 略计算输出信号。
执行器
接收控制器输出信号，控制调 节阀的开度，以调节蒸汽压力
。
调节阀
控制蒸汽流量，从而调节主蒸 汽压力。
工作原理
01
传感器实时检测主蒸汽 压力，将压力信号传输 至控制器。
数据报表生成
03
根据数据处理和分析结果，生成各类数据报表，方便操作人员
了解系统运行情况和性能指标。
05 系统调试与优化
CHAPTER
调试过程
硬件检查
确保所有硬件设备如传感器、执行器和控制 装置都已正确安装并连接。
单体调试
对各个子系统或设备进行单独测试，确保其 正常工作。
软件配置
根据系统需求，对控制软件进行必要的配置， 包括输入输出点、控制算法等。
经济效益
蒸汽锅炉工作原理
蒸汽锅炉工作原理
蒸汽锅炉是一种利用燃料或其他能源将水加热生成蒸汽的设备，广泛应用于工业生产和供暖领域。
它的工作原理主要包括水循环系统、燃烧系统和蒸汽系统三个部分。
首先，水循环系统是蒸汽锅炉的基础。
在锅炉内部，水从给水系统进入锅炉，经过加热后变成蒸汽，再通过汽水分离器分离出水和蒸汽。
分离出的水再经过再循环泵回到锅炉内部继续加热，形成循环。
这样的循环系统可以保证水在锅炉内部充分循环，达到高效加热的目的。
其次，燃烧系统是蒸汽锅炉产生热能的关键。
燃料在燃烧室内燃烧产生高温燃烧气体，这些燃烧气体通过燃烧室的烟道，将热能传递给锅炉内的水，使之加热生成蒸汽。
燃烧系统的稳定和高效工作，直接影响着锅炉的加热效果和能源利用率。
最后，蒸汽系统是蒸汽锅炉将热能转化为功的部分。
蒸汽在锅炉内部产生后，通过管道输送到需要的地方，如工业生产设备或供暖系统。
在使用过程中，蒸汽的压力和温度需要得到精确控制，以确保设备和系统能够正常运行。
总的来说，蒸汽锅炉的工作原理是通过水循环系统将水加热生成蒸汽，再通过燃烧系统产生热能，最后通过蒸汽系统将热能输送到需要的地方。
这种工作原理使蒸汽锅炉成为了工业生产和供暖领域不可或缺的设备，为社会生产和生活提供了重要的能源支持。
锅炉汽水系统构成及作用
汽水系统1、汽水系统图：汽炉汽水系统、水炉水系统、主蒸汽母管系统、疏水系统、定排放水系统2、汽水系统包括省煤器、汽包、下降管、水冷壁等组成的蒸发设备，以及过热器、给水、蒸汽管路等组成的汽水系统。
汽水系统的任务是使水吸收热量蒸发，最后变成具有一定参数的过热蒸汽。
3、省煤器（非沸腾式）省煤器由蛇形管组成布置在锅炉尾部的垂直烟道中，省煤器管内走的是给水，管外走的是烟气，给水沿蛇形管自下而上由低温至高温与烟气逆向流动。
给水在省煤器内吸收烟气余热部分产生蒸汽，汽水混合物进入汽包。
省煤器的作用：是利用烟气余热加热锅炉给水，提高给水温度，同时降低排烟温度，减少排烟热损失，从而提高锅炉效率，节省燃料。
给水经省煤器加热后再送入汽包，可以减少汽包壁与给水之间的温差，减少汽包壁因温差而产生的热应力，改善汽包的工作条件。
锅炉再循环门的作用：在锅炉生火或停炉时，为防止给水暂时中断使省煤器管得不到冷却而烧坏，在汽包与省煤器进口联箱之间装设再循环管，其上装有再循环门，当停止进水时打开再循环门，由于再循环管装在烟道外不受热，而省煤器管中的水受烟气加热，水温与再循环管中的水温形成温差，因而在汽包、再循环管、省煤器、汽包之间形成水的自然循环流动，使省煤器管得到冷却，保护省煤器。
当锅炉进水时关闭再循环门，给水就经过省煤器加热后进入汽包，避免低温给水直接由再循环管进入汽包，降低汽包热应力的产生汽包的作用：汽包是锅炉蒸发设备中的主要部件，是加热、蒸发、过热三个过程的分界点，它汇集炉水和饱和蒸汽，通过汽水分离装置减少蒸汽的带水量，通过排污管和加药管，减少蒸汽中的含盐量，保证蒸汽品质。
汽包上还装有各种表计如压力表、水位计等，用以控制汽包压力，监视汽包水位。
汽包具有一定的水容积，它与水冷壁、下降管相连，组成自然水循环系统。
汽包设有汽水分离器（旋风分离器）、连续排污管、加药管、下降管、安全门、压力表、温度计、水位计、事故放水管、再循环管、进水管（与水冷壁、省煤器相连）、蒸汽引出管（与吊挂管过热器进口联箱相连）。
锅炉系统工作原理
锅炉系统工作原理
锅炉系统是一种常见的热能设备，用于将液体或气体加热到一定温度，常用于工业生产、供热和发电等领域。
锅炉系统的工作原理主要包括以下几个方面：
1. 燃烧系统：锅炉系统的燃烧系统通常由燃料供给系统和燃烧器组成。
燃料供给系统负责将燃料输送到燃烧器中，燃烧器则将燃料与空气混合后点燃。
燃烧产生的高温燃烧气体通过锅炉的炉膛，使水或其他介质受热。
2. 循环系统：锅炉系统的循环系统由水泵、管路和热交换器等组成。
水泵负责将锅炉中的水或其他介质抽出，并通过管路输送到热交换器中。
热交换器中的介质受到燃烧产生的高温燃烧气体的热量传递，使其温度升高。
3. 蒸汽或热水系统：锅炉系统可以产生蒸汽或热水，用于供热或发电。
在蒸汽系统中，通过热交换器中的热量传递，水变成蒸汽，并通过管路输送到需要的地方。
在热水系统中，热水通过管路输送到需要的地方，并通过热交换器的热量传递进行供热。
4. 控制系统：锅炉系统的控制系统负责监测和控制锅炉的运行状态，保证其安全和高效运行。
控制系统通常包括传感器、控制器和执行器等组件，根据需要对燃烧系统、循环系统和输送系统进行控制和调节。
总的来说，锅炉系统的工作原理是通过燃烧系统产生的热量，
通过循环系统将该热量传递到水或其他介质中，进而产生蒸汽或热水，用于供热或发电。
控制系统则负责对锅炉系统进行监测和调节，保证其安全和高效运行。
蒸汽机锅炉及结构原理

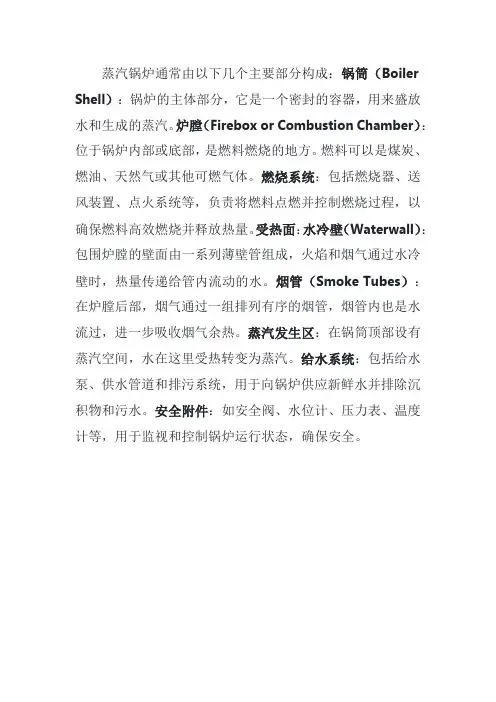

蒸汽锅炉通常由以下几个主要部分构成：锅筒（Boiler Shell）：锅炉的主体部分，它是一个密封的容器，用来盛放水和生成的蒸汽。
炉膛（Firebox or Combustion Chamber）：位于锅炉内部或底部，是燃料燃烧的地方。
燃料可以是煤炭、燃油、天然气或其他可燃气体。
燃烧系统：包括燃烧器、送风装置、点火系统等，负责将燃料点燃并控制燃烧过程，以确保燃料高效燃烧并释放热量。
受热面：水冷壁（Waterwall）：包围炉膛的壁面由一系列薄壁管组成，火焰和烟气通过水冷壁时，热量传递给管内流动的水。
烟管（Smoke Tubes）：在炉膛后部，烟气通过一组排列有序的烟管，烟管内也是水流过，进一步吸收烟气余热。
蒸汽发生区：在锅筒顶部设有蒸汽空间，水在这里受热转变为蒸汽。
给水系统：包括给水泵、供水管道和排污系统，用于向锅炉供应新鲜水并排除沉积物和污水。
安全附件：如安全阀、水位计、压力表、温度计等，用于监视和控制锅炉运行状态，确保安全。
蒸汽锅炉 原理
蒸汽锅炉原理
蒸汽锅炉是一种利用燃料燃烧产生的热能将水加热到产生的蒸汽的高温设备。
它基本原理是利用燃料的燃烧，将其释放出来的热能传递给锅炉内的水，使水受热转化为蒸汽。
蒸汽锅炉内部通常由水和蒸汽组成的闭合循环系统。
先将水注入锅炉内，然后通过燃烧器点燃燃料，燃料燃烧产生的热能传递给水，使水温升高。
当水达到煮沸点时，水开始蒸发，并转化为蒸汽。
蒸汽在锅炉内积聚，形成一定的压力。
蒸汽压力可以通过控制燃料的供给和水的补给来调节。
一旦达到所需的蒸汽压力，蒸汽可以被引导到需要使用蒸汽的设备或工艺中。
在设备或工艺中，蒸汽的热能会被释放，用于完成工作或提供热能需求。
蒸汽在被使用后，会失去部分热能，温度下降，变成饱和蒸汽或过热蒸汽。
饱和蒸汽指的是温度和压力处于一定平衡状态的蒸汽，过热蒸汽则指的是温度高于饱和温度的蒸汽。
当蒸汽的能量被完全释放后，它会变成水，然后被泵送回锅炉循环系统中重新加热，重复循环使用。
蒸汽锅炉的原理简单而有效，适用于各种不同规模和需求的应用。
它广泛应用于发电厂、加工工厂、化工厂、纺织工厂等各个行业，为生产和供暖提供必要的热能。
锅炉汽水系统的流程简述
锅炉汽水系统的流程简述锅炉汽水系统是指锅炉内部的水和蒸汽循环系统，它是锅炉运行的重要组成部分。
锅炉汽水系统的流程包括供水、加热、蒸发、分离、排污等多个环节，下面我们来详细了解一下。
1. 供水锅炉汽水系统的第一步是供水。
锅炉需要不断地补充水分，以保证锅炉内部的水位和压力。
供水可以通过自来水管道或者水泵进行，一般情况下，锅炉会配备有自动供水系统，可以自动控制水位和压力。
2. 加热供水进入锅炉后，需要进行加热。
加热的方式有多种，包括燃烧燃料、电加热、核反应等。
燃烧燃料是最常见的加热方式，燃料可以是煤、油、天然气等。
燃料燃烧后，会产生高温高压的烟气，这些烟气会通过锅炉内的管道，将水加热。
3. 蒸发加热后的水会逐渐蒸发，形成蒸汽。
蒸汽是锅炉汽水系统的重要组成部分，它可以用于发电、加热、蒸馏等多种用途。
蒸汽的产生需要满足一定的条件，包括水位、压力、温度等。
如果这些条件不满足，就会影响蒸汽的产生和质量。
4. 分离蒸汽产生后，需要进行分离。
分离的目的是将水和蒸汽分开，以保证蒸汽的纯度和质量。
分离可以通过分离器、排气阀等设备进行。
分离器是一种专门用于分离水和蒸汽的设备，它可以将水和蒸汽分开，并将水排出锅炉外。
5. 排污锅炉汽水系统中的水会不断地循环使用，但是随着时间的推移，水中会积累大量的杂质和污物，这些污物会影响锅炉的正常运行。
因此，锅炉汽水系统需要定期进行排污。
排污可以通过排污阀、排污泵等设备进行，它可以将锅炉内的污水排出，以保证锅炉的正常运行。
总结锅炉汽水系统是锅炉运行的重要组成部分，它的流程包括供水、加热、蒸发、分离、排污等多个环节。
这些环节相互配合，形成一个完整的循环系统，保证锅炉的正常运行。
在实际应用中，需要根据不同的锅炉类型和工作条件，进行相应的调整和优化，以提高锅炉的效率和安全性。
