石子的压碎指标值
石子压碎指标值测定仪操作规程
石子压碎指标值测定仪操作规程
一、试验步骤
1、置圆筒于底盘上，取试样一份分两层装入筒内，每装一层试样后，在底盘下面垫放一直径为10mm的圆钢筋将筒按住，左右交替颠击地面各二十五下，第二层颠实后，试样表面局底盘高度应控制在10mm左右。
2、整平筒内试样表面把加压头装好（注意把加压头保持平整）放在实验机上，再3-5min内均匀的加荷到20T。
然后卸荷，取出测定筒倒出试验，并称其重量（g0）,用孔径为2.5mm的筛，筛除被压碎的细粒，称量剩留在筛上的试样质量（g1）。
二、试验结果计算
1、计算结果精确到0.1%
2、对多种岩石组成的卵石，如对20mm以下和50mm以上的标准粒级10-20mm，分别进行检验，试验结果分计压碎指标值（%）。
3、以上三次试验结果的算术平均值作为测定值。
混凝土用石子的技术要求(参考版)
项 目
指 标
Ⅰ 类
Ⅱ 类
Ⅲ 类
颗粒级配
应符合颗粒级配规定
针片状颗粒含量（按重量计），％
＜15
＜20
＜25
泥、粘土块含量（按重量计），％
泥
＜0.5
＜1.0
＜1.5
粘土块
0
＜0.5
＜0.7
针片状颗粒按重量计(％)
＜5
＜15
＜25
有害物质含量（％）
（不应混有草根、树枝、树叶、塑料品、煤块、炉渣等）
Ⅲ类宜用于强度等级小于C30的混凝土。
针状颗粒定义：颗粒枨度大于该颗粒级平均粒径的2.4倍；
片状颗粒定义；厚度小于该粒级平均粒径的0.4倍。
压碎值（％）
不大于
碎石
10
20
30
卵石
12
16
16
表观密度(g/cm3)
＞2.5
松散堆积密度（㎏/m3）
＞1350
空隙率（%）
＜47
碱-骨料反应
经，试件养护6个月龄期的膨胀率值应小于0.1%
注：
Ⅰ类宜用于强度等级大于C60的混凝土；
Ⅱ类宜用于强度等级C30～C60及抗冻、抗渗或其他要求的混凝土；
硫化物与硫酸盐（以SO3重量计）
＜0.5
＜1.0
＜1.0
有机物
合 格
合 格
合 格
坚固性：在饱和硫酸钠溶液中经5次循环浸
渍后，其重量损失（％）
＜5
＜8
＜12
强度
抗压强度
采用直径和高均为50㎜的圆柱体或长、宽、高均为50㎜的立方体岩石样品进行试验，在水饱和状态下，其抗压强度应不小于45MPa，其极限抗压强度与所浇注混凝土强度之比不应小于1.5倍。
预拌混凝土碎石质量要求
预拌混凝土碎石质量要求一、压碎值要求：预拌混凝土一般采用花岗岩，石灰石、石英石等材质人工碎石，碎石风化石和软弱颗粒含量不能太高，具体用压碎指标值试验进行测量，压碎指标值在6%-12%最好，太低碎石材质过硬，破碎出来颗粒形状不好，太高满足不了硬度要求；二、粒径大小要求：商混站泵送混凝土较多，为便于泵送施工，一般使用粒径为5-20mm或5-25mm连续级配碎石，一般采用5-10mm粒径碎石和10-20粒径碎石掺配成5-20或5-25连续级配要求，具体掺配比例通过碎石筛分试验和孔隙率试验决定，一般为3:7；三、颗粒形状要求：预拌混凝土碎石形状标准用针、片状颗粒含量衡量，即碎石中针状和片状的颗粒含量，C30-C55的混凝土要求针、片状颗粒含量小于15%，用用针片状颗粒含量试验测量；四、洁净度要求：商混用碎石的含泥量要求1%，泥块含量要求低于0.5%，并尽量不含石粉；五、下面是以上要求的具体试验方法：碎石或卵石取样及试样准备方法一、依据标准：《普通混凝土用碎石质量标准及检验方法》（JGJ52-2006）。
二、每验收批取样方法：1、在料堆上取样时，取样部位应均匀分布。
取样前先将取样部位表层铲除，然后由各部位抽取大致相等的石子16份，组成一组样品。
2、从皮带运输机上取样时，应在皮带运输机机尾的出料处用接料器定时抽取8份石子，组成一组样品。
3、从汽车上取样时，应从不同部位和深度抽取大致相等石子16份，组成一组样品。
三、若检验不合格，应重新取样，对不合格项进行加倍复验，若仍不能满足标准要求，应按不合格品处理。
四、每组样品的取样数量：1、对单一项试验，所需碎石或卵石的最小取样数量（Kg），应符合下表规定：2、须作几项试验时，如确能保证样品经一项试验后不致影响另一项试验的结果。
可用同一组样品进行几项不同的试验。
五、每组样品应妥善包装，以避免细料散失及遭受污染。
并应附有卡片标明样品编号、取样时间、产地、规格、样品量、代表数量、要求检验的项目及取样方法等。
石子检验原始记录二
CHLH-试06 四、压碎指标Qe （%） 次 数 1 2 3 试样总重 G1 （g） 压碎后筛余 量G2 (G)
压碎指标值Qe= （G1 -G2 ）/G1 x100
第1版
五、泥块含量Qb （%） 平均值 次 数 1 2 3 六、表观密度P0 (Kg/m3 ) 4.75筛筛余试样重 G1 (g) 筛洗后干石重 G2 (g)
泥块含量Qb=（G1G2）/G1x100
平均值
次数 1 备注
试样、水、瓶和玻璃片的 总重量G1（g）
水、瓶和玻璃片的总重量 G2 (g)
烘干后试样的重量 G0 (g)
表观密度=G0/(G0+G2 G1)x1000
平均值
七、堆积密度（Kg/m3 ）、紧密密度（Kg/m3 ）和空隙率（%） 试样和容量筒共重G1 Kg 容量筒重 容量筒容 量G2 次数 积V(L) 松散状态 紧密状态 （Kg） 1 2 校核： 试验： 堆积密度（Kg/m ） 松散状态 紧密状态 堆积密度 紧密密度
3
空隙率（%） 松散状态 紧密状态

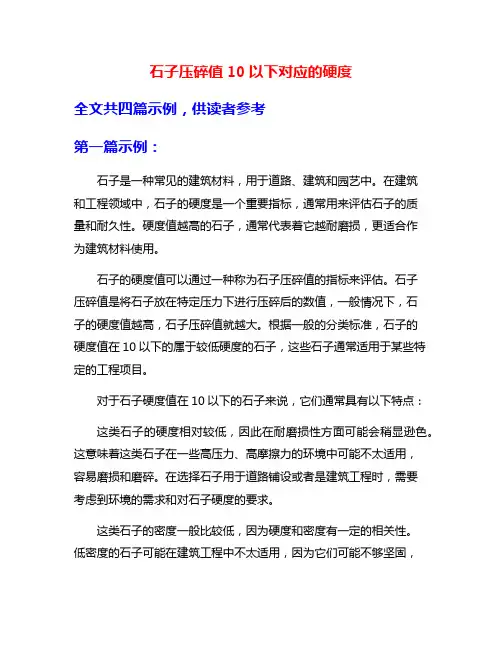

石子压碎值10以下对应的硬度
石子压碎值10以下对应的硬度全文共四篇示例，供读者参考第一篇示例：石子是一种常见的建筑材料，用于道路、建筑和园艺中。
在建筑和工程领域中，石子的硬度是一个重要指标，通常用来评估石子的质量和耐久性。
硬度值越高的石子，通常代表着它越耐磨损，更适合作为建筑材料使用。
石子的硬度值可以通过一种称为石子压碎值的指标来评估。
石子压碎值是将石子放在特定压力下进行压碎后的数值，一般情况下，石子的硬度值越高，石子压碎值就越大。
根据一般的分类标准，石子的硬度值在10以下的属于较低硬度的石子，这些石子通常适用于某些特定的工程项目。
对于石子硬度值在10以下的石子来说，它们通常具有以下特点：这类石子的硬度相对较低，因此在耐磨损性方面可能会稍显逊色。
这意味着这类石子在一些高压力、高摩擦力的环境中可能不太适用，容易磨损和磨碎。
在选择石子用于道路铺设或者是建筑工程时，需要考虑到环境的需求和对石子硬度的要求。
这类石子的密度一般比较低，因为硬度和密度有一定的相关性。
低密度的石子可能在建筑工程中不太适用，因为它们可能不够坚固，无法承受重压和抗压性能也较差。
在选择建筑材料时，需要考虑石子的密度是否符合工程要求。
石子的形状和大小也是影响其硬度和适用性的因素之一。
石子硬度值在10以下的石子往往形状比较不规则，大小不一。
这样的石子在某些工程中可能需要进行进一步处理，以适应工程要求。
在选择石子用于建筑工程时，需要考虑石子的形状和大小是否符合工程设计要求。
石子硬度值在10以下的石子虽然硬度相对较低，但在一些特定的工程项目中仍然具有一定的应用价值。
在选择石子时，需要综合考虑石子的硬度、密度、形状和大小等因素，以确保选择到符合工程要求的石子材料。
希望通过本文的介绍，读者对石子硬度值在10以下的石子有了更全面的了解。
第二篇示例：石子是一种常见的建筑材料，广泛应用于道路、房屋和景观等领域。
在建筑工程中，石子的硬度是一个重要的指标，它影响着材料的质量和耐久性。

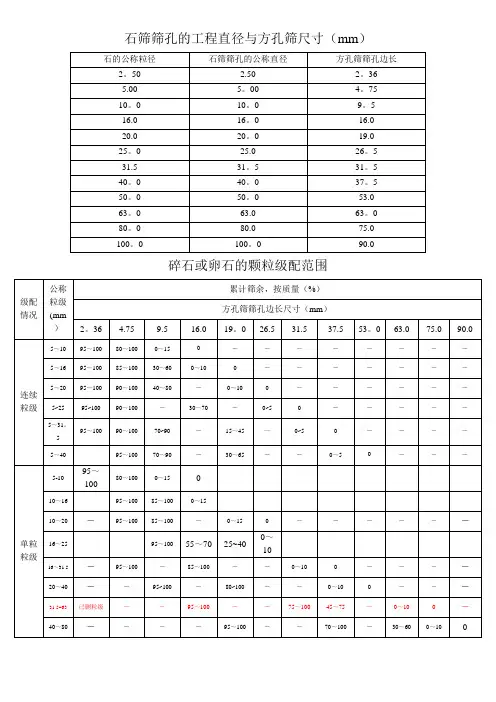

石子标准GB国标
－
－
20～40
－
－
95~100
－
80~100
－
－
0～10
0
－
－
－
31.5~63
已删粒级
－
－
95～100
－
－
75～100
45～75
－
0～10
0
－
40～80
－
－
－
－
95～100
－
－
70～100
－
30～60
0～10
0
针、片状颗粒含量
混凝土强度等级
Ⅰ
Ⅱ
Ⅲ
针、片状颗粒含量（按质量计，％）
≤5
≤10
≤15
碎石或卵石中含泥量、泥块含量
63.0
63。0
80。0
80.0
75.0
100。0
100。0
90.0
碎石或卵石的颗粒级配范围
级配
情况
公称
粒级(mm）
累计筛余，按质量（%）
方孔筛筛孔边长尺寸（mm）
2。36
4.75
9.5
16.0
19。0
26.5
31.5
37.5
53。0
63.0
75.0
90.0
连续
粒级
5～10
95～100
80～100
0～15
0
－
－
－
－
－
－
－
－
5～16
95～100
85～100
30～60
0～10
0
－
－
－
－
－
－
－
石子压碎指标之新认识
ＳＩＣ ＆ＴＣ ００Ｙ ＣＮ Ｅ Ｅ ＥＨ ＬＧ ． Ｎ
墨圆
石 子 压 碎 指 标 之 新 认 识
刘 信 奎
（ 天津金 隅混 凝土有 限公 司 天 津 ３ ０ ０ ） ０ ３ ０ 摘 要 ： 着对Ｃ ０ 随 ５ 以上高性 能混爰土 需求量 的不断增加 。 我公 司为 了保 证混凝 土的质量 所 以对 混凝土 原材料 的严格 控 制则显的非 常重 要 ， 过 长 期 的 试 验 发 现 现 在 标 准 规 定 的 石 子 的压 碎 指 标 的 试 验 方 法 并 不 仅 仅 反 映 石 子 的 强 度 。 且 反 映 了该 石 子 的级 配 的好 坏 。 于 经 而 由 石子的 强度 对Ｃ ０ ５ 以上 混凝土 的强度 的影响 非常的 关键 的 。 所以 能够真实 的掌握 石子的真 实 强度 则显 的尤 为重 要 。 本文 将具体 阐述石 子 本 身 强 度 和 石 子 扭 配 与压 碎 指 标 的 关 系 。 关 键 词 ： 性 能 混 凝 土 石 子 压 碎 指 标 石 子 强 度 石 子 级 配 高 中图分 类号 ： ｕ２ Ｔ 文 献标 识 码 ： Ａ 文 章编 号 ： ７ —３ ９ （ ０ ０ １ （ ） ０ ３ ２ Ｉ ２ ７ １２ ｌ ） ｂ一０ —０ ６ ０ ２
不 仅 仅 反 映 的 石 予 的 强 度 ， 且 还 与 石 予 而 的 级 配 及 粒 型 有 很 大 关 系 。 子 级 配 和 粒 石 （ １。 表 ）
１ 材料
石 ：１ 山碎 石 ， 京 银 河 星 云 ， ｍｍ ～ （） 北 ５
２ ｒｍ ， ０ ａ 连续级 配 。
（ ） 碎 石 ， 京 后 铺 金 源 ， ｉ～ ２卵 北 ５ ｌ ｍｉ ２ ｒｍ ， 续 级 配 。 ０ ａ 连
石子的主要技术指标及其合理利用
石子的主要技术指标及其合理利用一石子的主要技术指标粒径大于4.75mm的集料称为粗集料，简称为石子。
粗集料分为碎石和卵石。
卵石分为河卵石、海卵石、山卵石等，其中河卵石分布广，应用较多。
卵石的表面光滑，有机杂质含量较多。
碎石为天然岩石或卵石破碎而成，其表面粗糙、棱角多，较为清洁。
与卵石比较，用碎石配制混凝土时，需水量及水泥用量较大，或混凝土拌合物的流动性较小，但由于碎石与水泥石间的界面黏结力强，所以碎石混凝土的强度高于卵石混凝土。
（一）粗集料的最大粒径与颗粒级配粗集料公称粒径的上限称为该粒级的最大粒径。
对中低强度的混凝土，应尽量选择最大粒径较大的粗集料，但一般也不宜超过37.5mm。
粗集料的级配也采用筛分析试验来测定，并按各筛上的累计筛余百分率划分级配，《建筑用卵石、碎石》（GB/T14685）规定各级配的累计筛余百分率须满足表1的要求。
表1 碎石和卵石的颗粒级配范围（二）泥、泥块及有害物质粗集料中不应混有草根、树叶、树枝、塑料、煤块、炉渣等杂物。
泥、泥块及有害物质的含量应满足表2的要求。
表2 石子中泥、泥块及有害物质含量项目ⅠⅡⅢ泥（%），0.5 1.0 1.5泥块（%），0 0.5 0.7有机物（比色法）合格合格合格质量计%），0.5 1.0 1.0硫化物及硫酸盐（按SO3《普通混凝土用砂、石质量及检验方法标准》（JGJ52）还规定，C60与C60以上的混凝土，石子中含泥量与泥块含量应分别不大于0.5%、0.2%；C55～C30的混凝土，石子中含泥量与泥块含量应分别不大于1.0%、0.5%；对C25及C25以下的混凝土，石子中含泥量与泥块含量应分别不大于2.0%、0.7%；对于有抗冻、抗渗或其他特殊要求的混凝土，其所用石子中的含泥量不应大于1.0%。
若含泥基本上为非黏土质石粉时，含泥量可分别提高到1.0%、1.5%、3.0%。
对于有抗冻、抗渗或其他特殊要求的强度等级小于C30的混凝土，其所用碎石和卵石的泥块含量不应大于0.5%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.
石子的压碎指标值用于相对的衡量石子在逐渐增加的荷载下抵抗压碎的能力。
工程施工单位可采用压碎指标值进行质量控制。
1. 主要仪器设备：
压力试验机（量程300kN）、压碎值测定仪（见图Ⅰ-8）、垫棒（ф10mm，长500mm）、天平（称量1kg，感量1g）、方孔筛（孔径分别为2.36mm、9.50mm和19.0mm）。
2. 试验方法及步骤
（1）将石料试样风干。
筛除大于19.0mm及小于9.50mm的颗粒，并除去针片状颗粒。
（2）称取三份试样，每份3000g（m1），精确至1g。
（3）将试样分两层装入圆模，每装完一层试样后，在底盘下垫ф10mm垫棒，将筒按住，左右交替颠击地面各25次，平整模内试样表面，盖上压头。
（4）将压碎值测定仪放在压力机上，按1kN/s速度均匀地施加荷载至200kN，稳定5s后卸载。
（5）取出试样，用2.36mm的筛筛除被压碎的细粒，称出筛余质量（m2），精确至1g。
（6）压碎指标值按下式计算，精确至0.1%。
式中：
Qe——压碎指标值（%）；
m1——试样的质量（g）；
m2——压碎试验后筛余的质量（g）。
以三次平行试验结果的算术平均值作为压碎指标值的测定值，精确至1%。
精选文本。
