组态王6.5 网络OPC功能使用说明
wincc与组态王OPC通讯实操版
组态王与WINCC OPC 通讯1、 硬件西门子200的PLC 一块 通讯电缆若干 485转USB 一根 2、 软件组态王 6.55 Wincc 7.2 方案200的控制站离控制室距离有100多米，如果想通讯有以下几种方案，1、以太网2、DP 3、MODBUS 。
以太网通讯200站需加CP243模块，好处是通讯快稳定，不好是需加模块。
DP 通讯200需要加EM277模块，200也可以跟300的进行DP 通讯。
MODBUS 通讯比较麻烦，但是成本是最低的，缺点是编程工作量曾大。
200的PLC 自带有MODBUS 通讯功能，只需要调用库文件即可，并且在通讯速率不是特别高的情况下，通讯距离可以达到1200M 。
组态王可以和200的PLC 进行MODBUS 通讯，把PLC 的数据先采集到组态王里面然后再跟WINCC 进行OPC 通讯。
操作方法：200PLCWINCCOPCMODBU1、组态王侧组态王自带OPC通讯驱动，找到后点击新建找个WINCC的OPC驱动通道建好后双击可以查看与修改通讯数据。
在组态王里面建立3个变量测试结果这里建了3个开关量数据，一个实数数据，都是内存的。
然后新建一副画面，把变量做进去，控制查看效果。
控制正常。
2、WINCC组态首先新建一个工程，然后在变量管理里面添加OPC驱动添加完毕后会看到变量管理下面多了一个OPC驱动通道接下来就是需要添加组态的OPC通讯驱动，这个之前在网找了好多资料，看的都是然你眼花缭乱的。
弹出这个框后，等一会里面会自动多出，几个OPC服务通道出来，我们找到我们需要的即可。
找到后点击浏览服务器这是一个过虑器界面，如果你的变量过多了，你可以选择一定条件后把不符合条件的变量筛选出来。
筛选后点击下一步。
在这里我们就可以看到我们在组态王里面建立的变量了，系统自带内部变量，直接点击即可出现在右边，外部变量点击“Tags”,变量即可出现右边。
选择自己需要的变量，然后点击添加条目点击添加条目会出现一个对话框，点击“是”即可点击“是”后会让你填写一个新连接名称确定后弹出一个框，可填写变量前缀和后缀。
操作说明及组态王连接OPC服务器步骤PPT课件
操作步骤如下:
• 单击 “Edit”菜单下的“Port…”设置好Modbus协议的通信参数
注意：如果没有连接设备，让服务器程序运行 在仿真模式下，就不必设置通信参数了。
第1页/共14页
操作步骤如下:
• 1、创建OPC服务器对象
注意：如果没有连接设备，请在“Simulate I/O” 上打勾。让服务器程序运行在仿真模式下。
组态王配置OPC服务器步骤：
第8பைடு நூலகம்/共14页
组态王配置OPC服务器步骤：
第9页/共14页
组态王配置OPC服务器步骤：
第10页/共14页
组态王配置OPC服务器步骤：
第11页/共14页
组态王配置OPC服务器步骤：
第12页/共14页
组态王配置OPC服务器步骤：
第13页/共14页
感谢您的观看！
第2页/共14页
操作步骤如下:
• 2、创建一个Group对象
第3页/共14页
操作步骤如下:
• 3、创建一个Tag( Item ) 对象
第4页/共14页
OPC服务器支持的Sever接口
第5页/共14页
OPC服务器支持的Group接口
第6页/共14页
组态王配置OPC服务器步骤：
第7页/共14页

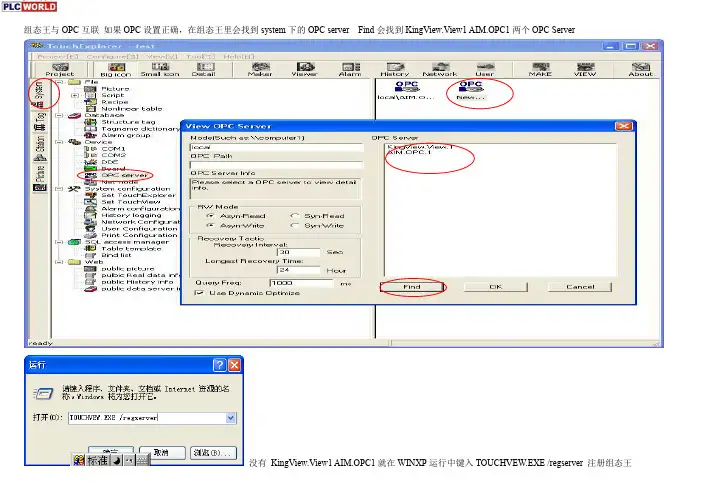

组态王与OPC互联
组态王与OPC互联如果OPC设置正确，在组态王里会找到system下的OPC server Find会找到KingView.View1 AIM.OPC1两个OPC Server
新建一个组态王工程
工程名字工程保存路径
点SYSTEM 下的Network configuration 设置网络
选择Online 此处输入本机名字pms1
勾选如图5项
如果只有一台电脑装有组态王，不需要互联，那么设置到此结束
组态王从站与组态王主站设置
点Station 后鼠标右键选New remote station
从此图开始的说明是用于一台装有OPC Server主站与只装有组态王的从站通讯设置
从站读取主站的数据，即使从站是只有64点的组态软件，因为互联数据是不计点数的，这样，从站也可以得到无限点组态。
勾选如图5项选服务器IP
如图设置勾选
配置完毕可以组态连接。
Modbus OPC Server操作说明及组态王连接OPC服务器步骤
操作步骤如下: 操作步骤如下:
2、创建一个Group对象 、创建一个Group对象
操作步骤如下: 操作步骤如下:
3、创建一个Tag(Item)对象 、创建一个Tag(Item)对象
OPC服务器支持的 OPC服务器支持的Sever接口 服务器支持的Sever接口
OPC服务器支持的 OPC服务器支持的Group接口 服务器支持的Group接口
Modbus OPC Server说明 Server说明
詹根基 zhan826@ QQ:10167223
Modbus OPC Server的界面 Server的界面
操作步骤如下: 操作步骤如下:
单击 “Edit”菜单下的“Port…”设置好 Edit”菜单下的 Port…” 菜单下的“ Modbus协议的通信参数 Modbus协议的通信参数
组态王配置OPC服务步骤： 组态王配置OPC服务器步骤： 服务器步骤
组态王配置OPC服务器步骤： 组态王配置OPC服务器步骤： 服务器步骤
组态王配置OPC服务器步骤： 组态王配置OPC服务器步骤： 服务器步骤
组态王配置OPC服务器步骤 组态王配置OPC服务器步骤： 服务器步骤：
组态王配置OPC服务器步骤 组态王配置OPC服务器步骤： 服务器步骤：
注意：如果没有连接设备，让服务器程序运行 在仿真模式下，就不必设置通信参数了。
操作步骤如下: 操作步骤如下:
1、创建OPC服务器对象 、创建OPC服务器对象
注意：如果没有连接设备，请在“Simulate 注意：如果没有连接设备，请在“Simulate I/O” 上打勾。让服务器程序运行在仿真模式下。
组态王配置OPC服务器步骤 组态王配置OPC服务器步骤： 服务器步骤：
组态王与OPC互联
组态王与OPC互联如果OPC设置正确，在组态王里会找到system下的OPC server Find会找到KingView.View1 AIM.OPC1两个OPC Server
新建一个组态王工程
工程名字工程保存路径
点SYSTEM 下的Network configuration 设置网络
选择Online 此处输入本机名字pms1
勾选如图5项
如果只有一台电脑装有组态王，不需要互联，那么设置到此结束
组态王从站与组态王主站设置
点Station 后鼠标右键选New remote station
从此图开始的说明是用于一台装有OPC Server主站与只装有组态王的从站通讯设置
从站读取主站的数据，即使从站是只有64点的组态软件，因为互联数据是不计点数的，这样，从站也可以得到无限点组态。
选服务器IP
勾选如图5项
如图设置勾选
配置完毕可以组态连接。

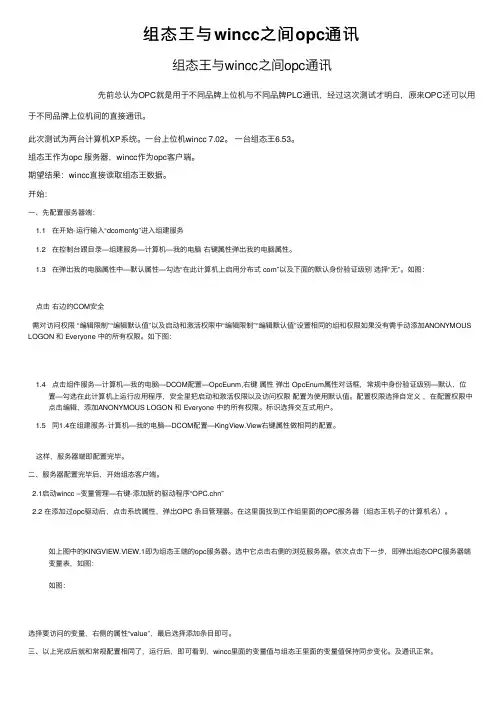

组态王与wincc之间opc通讯
组态王与wincc之间opc通讯组态王与wincc之间opc通讯先前总认为OPC就是⽤于不同品牌上位机与不同品牌PLC通讯，经过这次测试才明⽩，原来OPC还可以⽤于不同品牌上位机间的直接通讯。
此次测试为两台计算机XP系统。
⼀台上位机wincc 7.02。
⼀台组态王6.53。
组态王作为opc 服务器，wincc作为opc客户端。
期望结果：wincc直接读取组态王数据。
开始：⼀、先配置服务器端：1.1在开始-运⾏输⼊“dcomcnfg”进⼊组建服务1.2在控制台跟⽬录—组建服务—计算机—我的电脑右键属性弹出我的电脑属性。
1.3在弹出我的电脑属性中—默认属性—勾选“在此计算机上启⽤分布式 com”以及下⾯的默认⾝份验证级别选择“⽆”。
如图：点击右边的COM安全需对访问权限 “编辑限制”“编辑默认值”以及启动和激活权限中“编辑限制”“编辑默认值”设置相同的组和权限如果没有需⼿动添加ANONYMOUS LOGON 和 Everyone 中的所有权限。
如下图：1.4点击组件服务—计算机—我的电脑—DCOM配置—OpcEunm,右键属性弹出 OpcEnum属性对话框，常规中⾝份验证级别—默认，位置—勾选在此计算机上运⾏应⽤程序，安全⾥把启动和激活权限以及访问权限配置为使⽤默认值。
配置权限选择⾃定义，在配置权限中点击编辑，添加ANONYMOUS LOGON 和 Everyone 中的所有权限。
标识选择交互式⽤户。
1.5同1.4在组建服务-计算机—我的电脑—DCOM配置—KingView.View右键属性做相同的配置。
这样，服务器端即配置完毕。
⼆、服务器配置完毕后，开始组态客户端。
2.1启动wincc –变量管理—右键-添加新的驱动程序“OPC.chn”2.2 在添加过opc驱动后，点击系统属性，弹出OPC 条⽬管理器。
在这⾥⾯找到⼯作组⾥⾯的OPC服务器（组态王机⼦的计算机名）。
如上图中的KINGVIEW.VIEW.1即为组态王端的opc服务器。
现场OPC SERVER服务器与OPC 客户端远程连接设置方法
现场OPC SERVER服务器与OPC客户端远程连接设置方法目录概述 (2)1 硬件连接 (2)2 电脑用户名及网段设置 (2)2.1 OPC Server服务器端PC查询 (2)2.2 OPC Client客户端PC设置 (3)3 电脑DCOM配置 (3)3.1 OPC服务器电脑上DCOM配置 (3)3.2 OPC SERVER 服务器上的防火墙做如下设置： (8)3.3 客户端机器上DCOM配置 (11)3.4 本地安全策略配置 (16)4 OPC Server与Client软件调试 (17)5 如何对电脑添加用户名和密码后自动重启 (19)概述现场测试OPC SERVER服务器，需要清楚现场中控系统组态软件，如何去查询变量，下面以亚控组态王6.55版本为例，简述一下测试OPC SERVER服务器的操作流程。
测试OPC Server服务器最麻烦的是双方电脑DCOM的配置，本身调试非常简单。
测试OPC SERVER服务器工具及软件，如表11硬件连接现场查看中控组态系统工控机网线接口，有的现场会配置一台交换机，只需要测试用的PC与工控机在同一个局域网内即可。
如图1OPC Server中控主机图12电脑用户名及网段设置2.1OPC Server服务器端PC查询现场查看工控机电脑的登陆用户名及密码，登陆用户名一般为Administrator，如果工控机电脑登陆用户名没有密码，还需要设置一个密码。
查看一下工控机电脑的IP，如：192.168.1.112。
2.2OPC Client客户端PC设置测试用的PC登陆用户名以及登陆密码需要跟OPC Server服务器所在的电脑设置一样。
两台PC之间的电脑IP处于同一个网段内。
3电脑DCOM配置3.1OPC服务器电脑上DCOM配置1. 在服务器工控电脑上开始—>运行—>输入：dcomcnfg，进行DCOM配置。
弹出下面的界面：2.按照上面的画面，进行操作弹出DCOM的总体默认属性页面，将“在这台计算机上启用分布式COM”打上勾，将默认身份级别改为“无”。
ModbusOPCServer操作说明及组态王连接OPC服务器步骤
ModbusOPCServer操作说明及组态王连接OPC服务器步骤Modbus是一种通信协议，广泛应用在工业自动化领域。
OPC（OLEfor Process Control）是一种标准的工业自动化通信协议，用于实现不同设备和软件之间的数据交换。
Modbus OPC Server则是将Modbus协议转化为OPC协议，使得Modbus设备可以与OPC客户端进行通信。
下面是Modbus OPC Server的操作说明及组态王连接OPC服务器步骤。
步骤1：安装Modbus OPC Server软件步骤2：配置Modbus设备打开Modbus OPC Server软件，点击“配置”按钮进入配置界面。
在此界面上可以添加和配置Modbus设备。
点击“添加设备”按钮，根据设备的类型和通信参数进行配置。
配置完成后，点击“保存”按钮保存配置。
步骤3：配置OPC服务在Modbus OPC Server软件中，点击“OPC服务”按钮进入OPC服务配置界面。
在此界面上可以配置OPC服务的名称、端口号等信息。
点击“保存”按钮保存配置。
步骤4：启动OPC服务在OPC服务配置界面，点击“启动”按钮启动OPC服务。
启动成功后，软件会显示OPC服务的活动状态。
步骤5：连接组态王在组态王软件中，打开工程文件。
在“通信”模块中，找到OPC服务器的配置选项。
输入Modbus OPC Server的IP地址和端口号，并点击“连接”按钮。
如果连接成功，组态王将显示OPC服务器的活动状态。
步骤6：添加Modbus数据点在组态王的工程文件中，通过拖拽或手动输入的方式，添加Modbus 数据点。
根据Modbus设备的地址和功能码，设置数据点的属性和通信参数。
步骤7：实时监控和控制在组态王软件中，可以使用图形界面实时监控和控制Modbus数据。
通过设置不同的控件和动作，可以读取和写入Modbus设备的数据。
通过以上步骤，可以实现Modbus设备与组态王之间的数据交换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
组态王6.5 网络OPC功能使用说明
组态王6.01具有网络OPC功能，组态王与组态王之间可以通过网络以OPC方式进行通讯，同样其它OPCclient/OPCserver也可以通过网络与组态王之间以OPC方式进行通讯。
组态王作为OPC server时只能在NT/2000上使用。
客户端可以在NT/2000/XP上使用
服务器与客户端的用户名、密码必须一致
具体操作如下：
一、配置充当OPC服务器的机器
1、win2000/nt的配置
配置充当OPC服务器的机器是指对dcomcnfg程序进行配置，win2000操作系统自己带有dcomcnfg程序，设置过程如下：
（1）打开dcomcnfg: 在windows菜单“开始”中选择“运行”，在编辑框中输入“dcomcnfg”，如下图所示。
（2）定义属性：点击“确定”后，弹出“分布式com配置属性”对话框，如下图：
进入“默认安全机制”属性页进行定义，如下图：
对“默认访问权限”，“默认启动权限”和“默认配置权限”进行设置，将everyone用户设置为“允许访问”，“允许调用”和“完全控制”。
然后选中“opcEnum”，进行“属性”配置，弹出如下对话框：
在“安全性”属性页中选中“使用自定义访问权限”，“使用自定义启动权限”，“和使用自定义配置权限”，并分别进行编辑，全部设置为”everyone”允许访问，允许设置，完全控制等。
然后在“身份标识”属性页中选中“交互式用户”
（3）再回到“分布式com配置属性”对话框中，选中kingview.view，如下图，
进行属性配置，同样，在“安全性”属性页中选中“使用自定义访问权限”，“使用自定义启动权限”，“和使用自定义配置权限”，并分别进行编辑，全部设置为”everyone”允许访问，允许设置，完全控制等。
然后在“身份标识”属性页中选中“交互式用户”。
二、服务器端运行组态王
服务器端可以直接进入组态王运行系统，此时组态王作为OPC服务器。
三、客户端通过OPC连接服务器
1、客户端组态王的定义。
客户端组态王作为opcclient，可以通过网络OPC功能与组态王OPC服务器连接。
客户端的操作如下：
（1）定义OPC服务器：在工程浏览器中，选择“OPC服务器”，然后双击“新建”，弹出“查看OPC服务器”
在“网络节点名”中输入服务器的机器节点名，例如运行组态王的服务器为test，则输入\\test，点击“查找”后，列表中会列出test 机器上所有的OPC服务程序，双击kingview.view.1，然后点“确认”，OPC服务器就定义好了。
（2）客户端定义变量
在客户端定义变量与组态王OPC服务器上的变量建立连接。
例如定义test，连接设备中选择刚才定义的OPC服务器“kingivew.view.1,在“寄存器”选项中弹出远程站点上的变量列表，选择相应变量的域。
例如选择“a.value”
这样数据定义完成
(3) 进入运行系统，就实现了组态王通过网络OPC交换数据。
