防雷接地施工方法
防雷接地施工方案
防雷接地施工方案工程采用TN-S 接地系统。
防雷接地、电气保护接地、工作接地、重复接地以及弱电系统接地共用同一接地体。
同时将各种进出建筑物的金属管道进行连接作为中等电位。
卫生间内做局部等电位联结。
接地体利用桩基钢筋、基础粱底两主钢筋、以及防雷引下线所在结构柱内两对角柱筋焊通作自然接地体,接地电阻不大于1欧姆。
1、工艺流程：2、施工准备：（1）作业条件：土建桩基超长部分已经做砍桩处理，并将各承台砌筑完毕，桩基钢筋笼绑扎完成。
（2）材料准备：接地装置的导体截面应符合热稳定和机械强度的要求，钢材（扁钢、圆钢等）均应为热镀锌材料，其型号、规格应符合设计要求，并应有产品质量合格证和试验报告。
3、桩基接地极焊接：本工程利用引下线处承台的所有桩基钢筋笼焊接联通并与承台外侧六根结构钢筋焊接联通做接地体：引下线处承台的钢筋笼绑扎完成或大承台底筋敷设完成后电气操作人员即可对钢筋笼、承台钢筋焊避雷针 带制安接地电 阻测试 桩基接 地焊接 引下线焊接均压环焊接 防侧击雷焊接 卫生间LEB 联结 水平接地 体焊接 总等电 位焊接 工作/保护/重复接地焊接 接地电 阻测试接联通，并与承台外侧六根结构钢筋焊接联通。
当承台板底面钢筋布置完成后进行环形接地连接线焊接。
各承台之间用40×4镀锌扁钢梁底周圈焊接联通环形接地连接线采用40×4镀锌扁钢沿梁底周圈焊接联通做环形敷设,环形接地连接必须与所经过引下线处承台接地联结钢筋焊接联通。
4、水平接地体焊接：本工程设计利用40×4镀锌扁钢梁底周圈焊接联通作为水平接地体，该水平接地体与经过的防雷引下线、桩基接地联结钢筋可靠焊通作接地跨接。
当土建主筋采用搭接连接时，应对搭接处进行双面焊接，焊接长度为主筋长度6倍。
要求沿着主筋通长焊接形成完整的电气通路。
钢钢筋搭接长度为主筋长度6倍，双面施焊。
根据设计图纸标明位置，将利用作为防雷引下线的结构柱内两根不小于φ16对角主筋与水平接地体的40×4镀锌扁钢用φ12圆钢跨接焊通。
接地防雷施工方案(3篇)
第1篇本项目为某地区接地防雷工程，主要包括以下内容：1. 接地网施工：包括接地网材料采购、接地网设计、接地网施工、接地网验收等。
2. 防雷设施施工：包括避雷针、避雷带、避雷网、避雷器等防雷设施的材料采购、设计、施工、验收等。
3. 接地系统测试：对接地网、防雷设施进行接地电阻测试，确保接地系统符合国家标准。
4. 施工资料整理：整理施工过程中的各项资料，包括施工图纸、施工方案、施工记录、验收报告等。
二、施工准备1. 组织机构成立以项目经理为组长，技术负责人、施工负责人、质量负责人、安全负责人等为成员的施工领导小组，负责工程的全面管理工作。
2. 施工人员根据工程需求，组织具备相应资质的施工人员，并对施工人员进行技术交底和安全教育。
3. 施工材料（1）接地网材料：选用符合国家标准的高质量接地网材料，包括接地扁钢、接地圆钢、接地模块等。
（2）防雷设施材料：选用符合国家标准的高质量避雷针、避雷带、避雷网、避雷器等。
（3）施工工具：准备必要的施工工具，如卷尺、水平尺、焊接设备、切割设备、测试仪器等。
4. 施工设备（1）接地网施工设备：接地网压接设备、焊接设备、切割设备等。
（2）防雷设施施工设备：避雷针安装设备、避雷带安装设备、避雷网安装设备、避雷器安装设备等。
（3）接地系统测试设备：接地电阻测试仪、接地系统测试仪等。
5. 施工图纸及资料熟悉施工图纸，了解工程结构、接地系统、防雷设施等设计要求，确保施工过程中严格按照图纸进行。
三、施工方案1. 接地网施工（1）接地网材料验收：对接地网材料进行验收，确保材料质量符合国家标准。
（2）接地网设计：根据工程需求，设计接地网布局，确定接地网材料规格、数量等。
（3）接地网施工：按照设计图纸，进行接地网施工，包括接地扁钢、接地圆钢、接地模块的安装、焊接等。
（4）接地网验收：对接地网进行接地电阻测试，确保接地电阻符合国家标准。
2. 防雷设施施工（1）防雷设施材料验收：对接雷设施材料进行验收，确保材料质量符合国家标准。
防雷与接地工程做法
防雷与接地工程一、施工准备（一）作业条件1、接地体安装：（1）人工接地体：设计位置的场地没被占用，且已经清理好。
（2）自然接地极：利用底板钢盘或深基础做接地体：底板盘与柱筋连接处已绑扎完。
2、接地干线安装：（1）支架安装完毕。
（2）土建抹灰已完成。
（3）穿墙保护管已预埋。
3、支架安装：（1）各种支架已运到现场。
（2）结构工作已经完成。
（3）室外必须有脚手架或爬梯。
4、防雷引下线暗敷设：（1）建筑物有有脚手架或爬梯，达到能上人操作的条件。
（2）利用主筋作引下线时，钢筋绑扎完毕。
5、避雷引下线明敷设（1）支架安装完毕。
（2）建筑物有脚手架或爬梯，达到能上人操作的条件。
（3）土建外装修完毕。
6、避雷网安装：（1）支架安装完毕。
（2）具备调直场地和垂直运输条件。
（3）接地体与引下线必须做完。
7、避雷针安装：（1）接地体及引下线必须安装完毕。
（2）需要脚手架处，脚手架搭设完毕。
（3）土建结构工程已完成，并随结构施工做完预埋件。
（二）材料要求1、防雷及接地装置所有部件均应采用镀锌材料，并有出厂合格证和镀锌质量证明书。
在施工过程中应注意保护镀锌层。
其主要镀锌材料有：扁钢、角钢、圆钢、钢管、铅丝、螺栓、垫圈、弹簧垫圈、U 形螺栓、元宝螺栓、支架等。
2、电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线、防腐油、银粉、黑色油漆等。
（三）主要机具1、常用电工工具：手锤、钢据、压力案子、大锤等。
2、线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、气焊工具等。
二、质量要求质量要求符合《建筑电气工程施工质量验收规范》（GB50303-2002 ）的规定。
项序检查项目允许偏差或允许差三、工艺流程接地体→接地干线→支架→引下线明敷→避雷针→避雷网→避雷带或均压环四、操作工艺（一）接地体的安装1、接地体的安装有关规定：（1）接地体顶面埋设深度应符合设计要求。
当无要求时，不应小于0.6m。
角钢及钢管接地体应垂直配置。
防雷接地施工方案
6、防雷接地施工工艺一、基础接地施工工艺本工程拟采用以下的施工流程：1、基础接地施工方法：利用建筑物桩基、建筑物基础地梁上的上下两层钢筋中的两根主筋通长焊接形成的基础接地网。
2、基础接地施工要点（1）桩基钢筋与基础钢筋焊接：桩基钢筋与基础钢筋焊接施工要点：○1对照施工图纸确保在每处防雷引下线点，桩基钢筋均与基础地梁钢筋做可靠焊接，要求两根桩基钢筋与基础地筋的两根主筋焊接；○2桩基与基础钢筋必须采用φ12钢筋作为焊接材质。
要求双面施焊，焊接长度为6倍直径，焊接饱满，无遗漏。
（2）桩基钢筋与防雷引下线焊接：桩基钢筋与防雷引下线焊接施工要点：○1对照施工图纸确保每处防雷引下线均与桩基钢筋做可靠焊接，每处防雷引下线要求两根桩基钢筋与防雷引下线两根主筋焊接；○2桩基钢筋与防雷引下线必须采用φ12圆钢作为焊接材质。
要求焊接长度为6倍直径，双面施焊，焊接饱满，无遗漏。
（3）基础接地示意图图1：柱基钢筋体与承台钢筋体连接图图2：柱基钢筋体与承台钢筋体连接剖面图二、屋面防雷施工工艺1、屋面防雷施工方法：在屋顶女儿墙上安装Φ12热镀锌圆钢作为避雷带，屋顶避雷带连接线采用Φ10热镀锌圆钢在屋面刚性防水层内敷设，其网格不大于10m*10m或12m*10m。
屋面的所有金属构件，如卫星天线基座、金属通风管、屋顶风机、金属屋面、金属屋架等均要与避雷带可靠焊接，屋面避雷带与防雷引下线做可靠联结。
2、屋面防雷安装示意图（1）明装避雷带支架制作、安装要点屋面避雷带安装施工要点：①明装避雷带支架水平间距为1米，转弯处为0.5米；②支架间距均匀，并应在一条水平线上。
避雷带安装顺直、美观，转弯处相同弧度弯曲，固定可靠。
○3双面施焊，搭接长度为6倍直径，焊缝饱满、无遗漏；焊接完毕后及时清除药皮，并及时在焊缝处第一道涂刷防锈漆、第二道涂刷银粉漆。
（2）明装避雷带支架制作、安装示意图图3：屋面局部平面 图4：女儿墙明装壁雷带卡子 图6：避雷带与引下线焊接三、等电位、局部等电位联接施工工艺1、本工程采用总等电位联接，总等电位端子箱通过结构柱上预留接地端子与基础接地装置连接。
防雷接地工程主要施工方法
防雷接地工程主要施工方法防雷接地工程是指在建筑物、工业设备以及其他设施中，为了保护设备和人员的安全，防止雷击损害而进行的一系列施工措施。
防雷接地工程的主要目标是将雷电通过合适的导体引导至地下，从而减少可能造成损害的电流和电压。
下面将介绍一些主要的防雷接地工程施工方法：1. 接地棒：接地棒是防雷接地系统中的重要组成部分，其作用是将雷电引导至地下。
在施工过程中，接地棒必须与设备的金属部分相连接，并通过合适的连接件与其他接地设施相连。
接地棒应选用具有良好导电性的材料制作，如铜或铝。
施工人员应确保接地棒与设备金属部分之间的接触良好，并采取合适的防腐措施，以确保长期有效的接地。
2. 地下导体：为了确保雷电能够有效地引导至地下，地下导体的铺设必不可少。
地下导体应选用低电阻的材料，如铜排或镀锌钢，以提供良好的导电性能。
在施工过程中，应注意地下导体的连接牢固，以及与接地棒和其他接地设施的连接。
3. 接地电极：接地电极是防雷接地系统中的关键部件，其作用是将雷电引导至地下的土壤中。
在施工过程中，应根据地质条件和需要选择合适的接地电极类型，如垂直接地电极、水平接地电极或化学接地电极。
施工人员应确保接地电极与地下导体的连接良好，同时需要注意接地电极的埋深和间距，以提供足够的接地面积和有效的接地效果。
4. 接地系统布线：接地系统的布线是防雷接地工程的重要环节，直接关系到整个系统的稳定性和可靠性。
在施工过程中，应根据需要进行合理的布线规划，确保导线的径路短、直，并避免与其他电力线路或信号线路交叉。
施工人员应正确安装和固定导线，确保接触良好，并避免腐蚀和破损。
5. 接地测试：接地测试是防雷接地工程施工的重要环节，用于检测接地系统的有效性和可靠性。
在施工完成后，应进行接地测试，以确保接地系统符合相关标准要求。
接地测试应由专业人员进行，使用合适的测试仪器和方法进行，测试结果应记录并保存。
综上所述，防雷接地工程主要施工方法包括接地棒的安装、地下导体的铺设、接地电极的选择与埋设、接地系统的布线规划以及接地测试等环节。

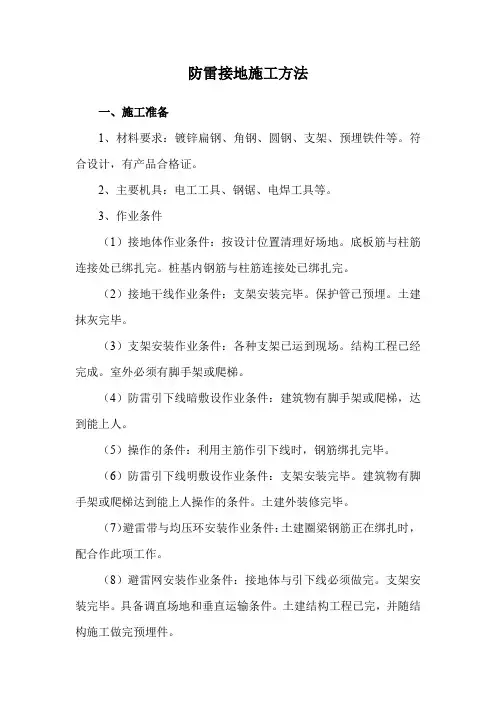

防雷接地施工方法
防雷接地施工方法一、施工准备1、材料要求：镀锌扁钢、角钢、圆钢、支架、预埋铁件等。
符合设计，有产品合格证。
2、主要机具：电工工具、钢锯、电焊工具等。
3、作业条件（1）接地体作业条件：按设计位置清理好场地。
底板筋与柱筋连接处已绑扎完。
桩基内钢筋与柱筋连接处已绑扎完。
（2）接地干线作业条件：支架安装完毕。
保护管已预埋。
土建抹灰完毕。
（3）支架安装作业条件：各种支架已运到现场。
结构工程已经完成。
室外必须有脚手架或爬梯。
（4）防雷引下线暗敷设作业条件：建筑物有脚手架或爬梯，达到能上人。
（5）操作的条件：利用主筋作引下线时，钢筋绑扎完毕。
（6）防雷引下线明敷设作业条件：支架安装完毕。
建筑物有脚手架或爬梯达到能上人操作的条件。
土建外装修完毕。
（7）避雷带与均压环安装作业条件：土建圈梁钢筋正在绑扎时，配合作此项工作。
（8）避雷网安装作业条件：接地体与引下线必须做完。
支架安装完毕。
具备调直场地和垂直运输条件。
土建结构工程已完，并随结构施工做完预埋件。
二、安装工艺1、防雷接地至关重要，必须严格按施工图进行，不得有任何遗漏。
2、作为接地极的两根基础钢筋要通长连接可靠，焊接凡是钢筋交叉的接地钢筋均应可靠焊接，钢筋不得有错位，防止断点。
3、接地体（线）的焊接应采用搭接焊，园钢焊接长度为其直径的6倍，并双面满焊，其搭接园钢的截面积不得小于被搭接钢筋的最小截面，如有结构特殊处，无法双面施焊的单面焊接长度应加倍。
扁钢焊缝长度为其宽度的2倍，（且至少3个棱边焊接），焊接采用φ3.2及φ4.0的焊条，焊缝应饱满严密。
4、所有进入屋内的金属线如：金属管道、金属钢铠等均应与防雷接地装置可靠连接，连接线采用镀锌扁钢，焊点作防腐处理，表面刷银粉漆。
5、在接地检测点施工完毕后测试，并作好记录工作，电阻值应满足设计要求，不能满足时，应征求设计院意见，采取处理办法。
三、成品保护1、接地体其它工种在挖土方时，注意不要损坏接地体。
2、安装接地体时，不得破坏散水和外墙装修。
房建基础防雷接地施工做法
房建基础防雷接地施工做法1基础接地极安装主筋焊接时，双面施焊，焊接长度为主筋直径的6倍，不得有夹渣咬肉现象。
基础主筋通长连接。
四根防雷引下线主筋与基础主筋分别连接，在建筑物基础垫层内沿建筑物一周敷设一道40*4mm热度锌扁铁且与四根防雷引下线主筋焊接，在圆钢与扁钢连接时，搭接长度为圆钢直径的6倍，双面施焊。
扁钢与扁钢连接时，搭接长度为扁钢宽度的2倍，至少三面施焊。
焊接后必须去掉药皮，埋于土层内的扁钢，焊接处刷两道沥青。
做防雷引下线主筋用红漆做好标记。
引出屋面用φ10mm热镀锌圆钢焊接避雷带。
φ10mm热镀锌圆钢与防雷引下线主筋连接在一起。
在距地0.5m按图做测试点盒200*200*100mm，采用40*4mm扁钢引入，标高必须准确。
配电间用40*4mm热镀锌扁钢引入配电柜，做重复接地。
所有外窗必须留有焊接钢板与外墙钢筋焊接，并与防雷引下线连接形成防侧击避雷带。
2等电位联结总等电位连接箱设在配电间，用40*4mm热度锌扁钢与配电柜连接，总等电位箱的接地点为2点，用40*4mm扁钢连接，用40*4mm热度锌扁钢引至电梯井、水管进出处、LEB箱，在靠近水管的下方设86盒，热度锌扁钢引到86盒，与管连接时用抱箍卡子，连接导线用4mm2的软铜线。
用40*4热度锌扁钢把电管与接地扁钢相连。
弱电间设LEB 箱，LEB箱分别与弱电箱盒连接，用25*4热镀锌扁钢。
卫生间设LEB 箱，接地线从就近防雷引下线引，LEB箱暗装，距地0.3m。
25*4mm热镀锌扁钢直接引入LEB箱。
无等电位连接扁钢的暗装箱设接地连接扁钢，与线管焊接。
明装箱的暗盒与管接在一起，盒内设接地螺栓，予留等电位连接。
竖井内接地干线选用25*3带护套铜带，与等电位箱连接选用同等截面铜带与干线螺栓固定。
3人工接地极安装人工环型接地极采用一道40*4mm热镀锌扁钢侧放，沿外圈基础焊接成环形，作为防雷接地体，敷设在基础垫层内。
通过外引接地连接线与基础自然接地体可靠焊通。
防雷接地施工流程与方法,防雷接地施工注意事项
防雷接地施工流程与方法，防雷接地施工注意事项有关防雷接地的施工流程，防雷接地的施工方法，防雷技术措施，防雷接地电阻测试等学问，包括接地装置、引下线安装、避雷带安装、电气接地施工方法等。
防雷接地施工流程及注意事项一、建筑防雷接地民用建筑工程防雷设防分三级，屋顶一般采纳254热镀锌扁钢作为避雷带沿女儿墙四周敷设，254热镀锌扁钢避雷带支持卡子间距为1米左右，但必需一致，转角处悬空段不大于1米，避雷带高出屋面装饰或女儿墙0.15米，同时屋面采纳254热镀锌扁钢构成不等避雷网格。
避雷网格沿屋面敷设，全部高出屋面的各种金属构件均需与避雷带焊接相连。
目前，一般民用建筑利用结构柱内或剪力墙内主钢筋作为引下线，钢筋上下焊接相连，直径大于16毫米二根为一组，柱子上端预埋1001008钢板，用于柱子内主钢筋与避雷带连接的转换。
工程接地体形式重要有人工接地体和利用基础作为接地体的形式。
利用承台钢筋网、桩基钢筋连接构成等电位接地网络，接地电阻不大于1欧姆。
每层建筑物外墙连续梁内钢筋与楼层钢筋焊接成一体形成均压环，并与引下线牢靠相连，外墙上的金属门窗、金属结构、外墙栏杆与均压环相连接以防侧击雷。
近几年，等电位联结要求日益严格，重要有总等电位联结、辅佑襄助等电位联结、局部等电位联结。
机房、卫生间设备、金属管线等一般要作等电位接地。
二、防雷接地施工流程施工准备接地装置安装引下线安装避雷带支架制作安装避雷网安装接地电阻测试。
三、防雷技术措施材料齐全且符合设计要求，施工机具配备充分，施工图纸已对施工班组进行技术交底。
四、防雷接地施工方法防雷接地工程包括接地装置、防雷引下线及避雷带的安装。
施工采纳标准为《电气装置安装工程接地装置施工及验收规范》（GB5016992）1）接地装置a.依照设计图尺寸位置要求，将底板内两条结构主筋焊接连通，并与所经桩台及柱内的有关钢筋焊接（不同标高处利用两根竖向结构上下贯穿），并将两根主筋用油漆做好标记，便于引出和检查。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
首先看一下建筑防雷接地工程工艺流程：
接地体→接地干线→引下线暗敷→避雷带或均压环→支架→避雷网→避雷针
1、防雷接地系统由接闪器、引下线、接地体三个部分组成。
2、接闪器有避雷针、避雷网、避雷带等。
3、引下线敷设方式分为明设和暗设。
4、接地装置分为人工接地体和自然接地体。
下面结合实例全面解析防雷施工的工艺做法，分享给盟友参考。
室外接地线必须为热镀锌材料，接地扁铁厚度不得小于4mm，截面积不得小于100mm2。
扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下双侧施焊。
利用底板钢筋网作接地连接线时，接地跨接钢筋应采用不小于Φ12的热镀锌圆钢；焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮要敲净。
螺纹连接的跨接
利用柱主筋作防雷引下线时，当主筋采用螺纹连接时，螺纹连接的两端应作跨接处理。
焊接平滑、无加渣、咬肉、虚焊
总等电位箱，必须做明显的接地标识
标注文字性的说明
接地扁铁敷设前应调直，敷设时应立放，不得平放，因为立放时散流电阻较小；焊接长度应为扁铁宽度的2倍，并3面施焊，焊好后清除药皮，素土内敷设的扁铁必须刷沥青做防腐处理。
接地扁铁交叉连接
接地扁铁丁字连接
利用结构柱柱主筋（直径不小于Φ12mm）作防雷引下线时，在每层钢筋绑扎时，按设计图纸要求，找出全部所需主筋位置，用油漆做好标记。
避雷线弯曲处不得小于90o，弯曲半径不得小于圆钢直径的10倍，转弯部分支架应不大于0.3m。
焊缝应饱满并有足够的机械强度，焊接处的药皮要敲净，焊接后必刷防锈漆两道，面漆（银粉漆）两道。
焊接不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷
屋顶接闪器如果采用混凝土支座，应将混凝土支座分档摆放，在两端支架间拉直线，然后将其它支座用水泥砂浆找平直，间距不得大于1.5米；当屋面为纯防水层时，支座下面应放置一层厚度不小于3mm的橡胶垫，以防伤害防水层。
接闪器采用热镀锌圆钢时，搭接长度为圆钢直径的六倍，并应双面焊接；如果采用热镀锌扁钢做接闪器时，搭接长度应不小于其宽度的2倍，至少3个棱边施焊，放置时与埋地敷设相反，必须平放；焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮要敲净，焊接后必须刷防锈漆两道，面漆（银粉漆）两道。
暗装测试点一般距地为0.5米，一般应标以如图所示样的黑色记号；在检修用临时接地点处应刷白色底漆再标黑色记号，板面按装时应与结构装饰面平齐，且平直不歪斜。
测试点标识
测试点做法
避雷网钢筋的安装应顺直、牢固，钢筋不应有高低起伏和弯曲现象，水平及垂直偏差全长不大于10mm。
钢筋及附件均为热镀锌件，避雷支持件固定牢固，能承受大于49N（5Kg）的拉拔力，间距均匀，直线部分间距不大于1m，支持件根部表面平整，观感好。
建筑物屋顶上有突出物,如金属旗杆、透气管、金属天沟、铁栏杆、爬梯、冷却水塔、电视天线等,这些部位的金属导体都必须与避雷网焊接成一体。
突出屋面的铸铁金属管道做防雷接闪器时，用管道吊件和避雷安装附件相连。
避雷网钢筋的安装应顺直，钢筋无弯曲现象，平直度每2米检查段允许偏差3／1000，全长不大于10mm。
钢筋及附件均为热镀锌件，钢筋规格符合设计要求，固定牢固。
避雷支持件固定牢固，间距均匀，直线部分间距不大于1m，支持件根部表面平整，观感好，圆钢直径不得小于8mm。
避雷线必须调直后方可进行敷设,弯曲处不应小于90°并不得弯成死角。
引下线除设计有特殊要求外,镀锌扁钢截面不得小于48mm2,镀锌圆钢直径不得小于Φ8mm。
防雷引下线标识
支持件的间距必须均匀，水平直线部分其各支点的间距不应大于1m，垂直部分不大于 1.5m，弯曲部分为0.3m～0.5m，支架的安装高度为100 ～ 200mm。
避雷针安装时，先将支座钢板的底板固定在预埋的地脚螺栓上，焊上一块肋板，将避雷针立起、找直、找正后进行点焊，然后加以校正，焊上其它三块肋板，最后将防雷引下线焊在底板钢板上，清除药皮刷防锈漆和银粉漆各两道。
屋顶金属构件的防雷连接
屋顶避雷线应平直、牢固，不应有高低起伏和弯曲现象，距离建筑屋面应一致，当建筑物屋面有曲线时，避雷网应随建筑物屋面曲线敷设；屋面明敷避雷网时，重要建筑可使用10m*10m的网格，一般建筑物采用20m*20m的网格，设计特殊要求除外。
接闪器在建筑物的变形缝处应做防雷补偿措施
接地干线应设有为测试接地电阻而预制的测试点，盒盖用可拆卸的螺丝螺母固定，盒盖必须做接地标记，一般规定为黑色的接地符号和文字说明。
等电位箱的外表面要满足建筑装饰美观要求，箱门（盖板）上必有“等电位联结端子箱，不可触动”标识，颜色为黑色。
箱门应与装饰面平齐，不歪斜，无污染。
