低压电缆头制作安装施工及验收规范

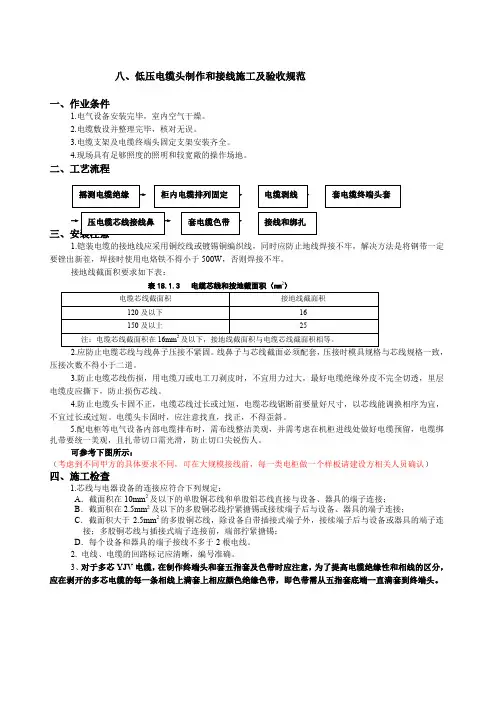

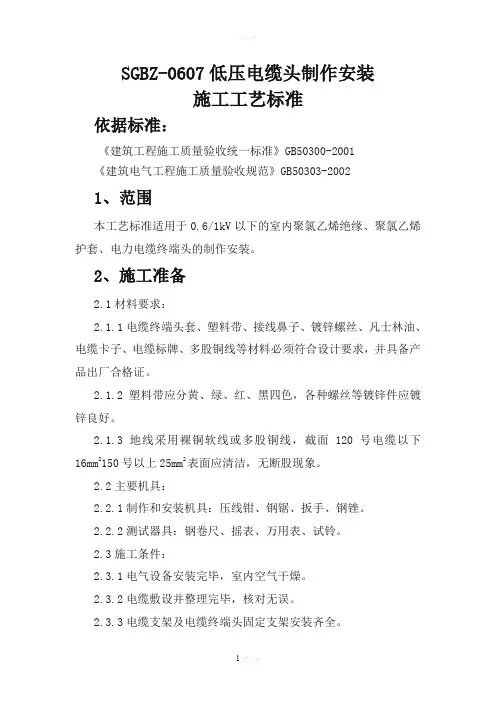

八、低压电缆头制作和接线施工及验收规范

一、作业条件

1.电气设备安装完毕，室内空气干燥。

2.电缆敷设并整理完毕，核对无误。

3.电缆支架及电缆终端头固定支架安装齐全。

4.现场具有足够照度的照明和较宽敞的操作场地。

二、工艺流程

→ → →

三、安装注意

1.铠装电缆的接地线应采用铜绞线或镀锡铜编织线，同时应防止地线焊接不牢，解决方法是将钢带一定要锉出新茬，焊接时使用电烙铁不得小于500W ，否则焊接不牢。

接地线截面积要求如下表：

表18.1.3 电缆芯线和按地截面积（mm 2）

2.应防止电缆芯线与线鼻子压接不紧固。线鼻子与芯线截面必须配套，压接时模具规格与芯线规格一致，压接次数不得小于二道。

3.防止电缆芯线伤损，用电缆刀或电工刀剥皮时，不宜用力过大，最好电缆绝缘外皮不完全切透，里层电缆皮应撕下，防止损伤芯线。

4.防止电缆头卡固不正，电缆芯线过长或过短，电缆芯线锯断前要量好尺寸，以芯线能调换相序为宜，不宜过长或过短。电缆头卡固时，应注意找直，找正，不得歪斜。

5.配电柜等电气设备内部电缆排布时，需布线整洁美观，并需考虑在机柜进线处做好电缆预留，电缆绑扎带要统一美观，且扎带切口需光滑，防止切口尖锐伤人。

可参考下图所示：

（考虑到不同甲方的具体要求不同，可在大规模接线前，每一类电柜做一个样板请建设方相关人员确认）

四、施工检查

1.芯线与电器设备的连接应符合下列规定：

A．截面积在10mm2及以下的单股铜芯线和单股铝芯线直接与设备、器具的端子连接；

B．截面积在及以下的多股铜芯线拧紧搪锡或接续端子后与设备、器具的端子连接；

C．截面积大于的多股铜芯线，除设备自带插接式端子外，接续端子后与设备或器具的端子连接；多股铜芯线与插接式端子连接前，端部拧紧搪锡；

D．每个设备和器具的端子接线不多于2根电线。

2. 电线、电缆的回路标记应清晰，编号准确。

3、对于多芯YJV电缆，在制作终端头和套五指套及色带时应注意，为了提高电缆绝缘性和相线的区分，应在剥开的多芯电缆的每一条相线上满套上相应颜色绝缘色带，即色带需从五指套底端一直满套到终端头。

如

下图的做

法即不符

合我们要

求。

4.

配电柜的

上下进出线的各类孔洞在施工完并检查合格后需进行防火封堵。

如下图所示：

五、成品保护

1.加强保卫措施，防止电缆丢失或损坏。

2.电缆头制作完毕以后，应立即与设备联接好，不得乱放，以防损伤成品。

3.在电缆头附近用火时，应注意将电缆头保护好，防止将电缆头烧坏或烤伤。

4.电缆头系塑料制品，应注意不受机械损伤。
