油封相关各种参数详解
油封基础知识全在这里了，机械人必懂！
油封基础知识全在这里了，机械人必懂！油封是密封用机械元件,又称旋转轴唇形密封圈，机械的摩擦部分由于在机械运转时有油进入,为防止这些油从机械的间中泄漏而使用油封。
常见的为骨架油封。
一、油封表示方法常见的表示方法：油封类型-内径-外径-高度-材料如：TC40*62*12-NBR 表示双唇内骨架油封内径40 外经62 厚度12 材料为丁腈橡胶的油封。
二、骨架油封的材质丁腈橡胶（NBR）：耐磨、耐油（不能在极性介质中使用）耐温：-40~120℃氢化丁腈橡胶（HNBR）：耐磨、耐油、耐老化性、耐温：-40~200℃（比NBR耐温能力强）氟胶（FKM）：耐酸碱、耐油（耐一切油）、耐温：-20~300℃（耐油比上两种都要好）聚氨酯橡胶（TPU）：耐磨、耐老化性、耐温：-20~250℃（耐老化性能好优异）硅橡胶（PMQ）：耐热、耐寒、压缩永久变形小机械强度低、耐温：-60~250℃（耐温性能优异）聚四氟乙烯（PTFE）：化学稳定性好、耐酸碱、油等各种介质、耐磨耐高温、机械强度高自润滑性好一般来说骨架油封经常用到的材质丁腈橡胶、氟橡胶、硅橡胶，聚四氟乙烯因为有良好的自润滑性好尤其加入青铜后效果更佳，都用于制作挡圈、格莱圈、斯特封等三、区分骨架油封型号C型骨架油封为内骨架油封可分为SC型、TC型、VC型、KC型、DC型这五种，分别是单唇内骨架油封、双唇内骨架油封、单唇无簧内骨架油封、双唇无簧内骨架油封、双唇双簧内骨架油封G型骨架油封是外出有螺纹状，其类型和C型一样，只是在工艺上在外侧修改成有螺纹状，类似于O型圈的作用，即起到加强密封效果的作用，还能起到固定油封不松动B型骨架油封是骨架内侧有胶料或者骨架内外都没有胶料，没有胶料会让散热性能更好A型骨架油封是装配式油封，结构相对上述三种相对复杂，特点是承压性能更好更优异四、骨架油封的密封原理及应用·骨架油封共分三部分：自紧弹簧、密封主体、加强骨架·骨架油封的密封原理：由于在油封与轴之间存在着油封刃口控制的油膜，此油膜具有流体润滑特性。
TCS技术参数
台湾知名油封品牌：TCS----TC型骨架油封
一、产品名称：TC骨架油封。
二、材质：有氟胶（VT）、丁腈橡胶（NBR）、硅胶（SI）等；
三、技术参数：(以丁腈胶NBR为例)
外围橡胶之设计,凡用于各种材质之装配环境,可适用软质合金或具有塑性变形之塘孔,在塘孔表面受损时。
它是密封用,双唇口有弹簧,低磨擦系数。
所属系列：旋转油封；
备注说明：工作压力:≤0.3bar；
工作温度: -40~120℃；
工作介质: 水、油、油脂等；
转速及机械表面速度对照表：
四、TC骨架油封用途：
1、由丁腈橡胶NBR与金属骨架粘合而成（特殊情况下可选用氟胶）；
2、一般适用于低压、外部多尘的环境。
3、产品适用于工程机械、注塑机械，工业产业机械、油压机、叉车、吊车、破碎液压锤等液压设备，规格型号齐全，库存充分.能为客户提供满意的售后服务及技术支持。
郑重声明：
本司专业引进世界各种优质密封件,保证所售商品均为原厂正品，保证产品通过正规渠道进货，保证与当时市场上同样主流正规产品一致。
本司业务涉及工程机械、注塑机械、油压机、压铸机、港口机械、冶金机械、钢铁机械、汽船制造、建设机械、煤矿机械、化工机械、轻工机械、矿山机械、石油机械以及机床等领域和行业。
6307轴承用的油封尺寸参数
6307轴承用的油封尺寸参数一、概述6307轴承是一种常用的轴承型号，它广泛应用于各种机械设备中。
在使用6307轴承时，油封是不可或缺的重要配件。
油封的尺寸参数对于轴承的使用效果起着至关重要的作用。
本文将详细介绍6307轴承用的油封尺寸参数，以便读者对该型号轴承的使用有更深入的了解。
二、油封的作用1. 防尘。
油封能有效阻止灰尘、杂质等杂物进入轴承内部，保护轴承件的正常运转。
2. 防水。
油封能够阻止水分、液体等润滑油外的介质渗入轴承内部，保护轴承件免受腐蚀。
3. 保持润滑。
油封能够阻止润滑油从轴承内部泄漏，保持轴承件的润滑状态，延长轴承寿命。
三、6307轴承用的油封尺寸参数6307轴承用的油封尺寸参数包括内径、外径、厚度等方面的参数。
具体的参数如下：1. 内径：35mm2. 外径：62mm3. 厚度：10mm四、选择适合的油封1. 根据轴承型号选择。
不同型号的轴承对应的油封也是不同的，因此在选择油封时要根据6307轴承的型号来合理选择。
2. 根据工作环境选择。
不同的工作环境需要选择不同材质、不同密封性能的油封，以保证轴承正常运转并延长使用寿命。
3. 根据尺寸参数选择。
确定轴承所需的油封尺寸参数，如内径、外径、厚度等，选择符合要求的油封。
五、常见的油封材质1. 橡胶油封。
具有良好的弹性和密封性能，适用于一般工作环境。
2. 氟橡胶油封。
耐高温、耐腐蚀性能好，适用于高温、腐蚀性较强的工作环境。
3. 金属油封。
结构坚固、密封性能好，适用于高压力、高速度的工作环境。
4. 聚四氟乙烯油封。
耐高温、耐腐蚀性好，适用于高速、高温工作环境。
六、注意事项1. 定期检查油封。
定期检查油封的使用状况，及时更换损坏的油封，以保证轴承的正常运转。
2. 使用正确的安装方法。
在安装油封时，要遵循正确的安装方法，确保油封安装牢固，不出现漏油情况。
3. 选择优质的油封产品。
购物油封产品时，要选择信誉好、质量可靠的品牌产品，以保证产品的使用效果。
轴用油封规格型号
轴用油封规格型号一、引言轴用油封是一种用于轴和孔之间防止液体或气体泄漏的密封装置。
它在机械设备中起到重要的作用，保护轴承和轴的寿命，提高设备的可靠性和效率。
本文将详细介绍轴用油封的规格型号及其应用。
根据不同的应用场景和要求，轴用油封的规格型号有所区别。
一般来说，轴用油封的规格型号主要包括内径、外径、厚度和材料等参数。
1. 内径：内径是指油封内部直径的尺寸，通常以毫米（mm）为单位表示。
内径的大小取决于轴的直径，确保油封能够紧密地固定在轴上，防止液体或气体泄漏。
2. 外径：外径是指油封外部直径的尺寸，同样以毫米（mm）为单位表示。
外径的大小要与轴承孔的直径相匹配，确保油封能够紧密地安装在轴承孔上，防止泄漏。
3. 厚度：厚度是指油封的厚度尺寸，同样以毫米（mm）为单位表示。
厚度的选择要考虑到轴的运转速度、润滑油的粘度等因素，以确保油封能够有效地密封和润滑。
4. 材料：轴用油封的材料一般有橡胶、聚氨酯、氟橡胶等。
不同的材料具有不同的特性，如耐磨性、耐油性、耐温性等。
根据具体的工作环境和要求，选择合适的材料可以提高油封的使用寿命和性能。
三、轴用油封规格型号的应用轴用油封的应用范围非常广泛，涉及到各个行业的机械设备。
以下是一些常见的应用场景：1. 汽车工业：轴用油封在汽车发动机、变速器、传动系统等部位起到密封和润滑的作用，保证汽车正常运转。
2. 机械制造：轴用油封在各种机械设备中用于密封润滑油、液压油等液体，如工程机械、风力发电机组等。
3. 化工工业：轴用油封在化工设备中起到防止液体泄漏、保护设备的作用，如泵、搅拌器等。
4. 食品工业：轴用油封在食品加工设备中用于密封食品原料和成品，保持食品的卫生和质量。
5. 医疗设备：轴用油封在医疗设备中用于密封润滑油和医疗液体，如手术器械、医用注射泵等。
四、轴用油封规格型号选择的注意事项在选择轴用油封规格型号时，需要考虑以下几个因素：1. 工作环境：根据不同的工作环境，选择合适的油封材料，如高温环境选择耐高温的材料，化学腐蚀环境选择耐腐蚀的材料。

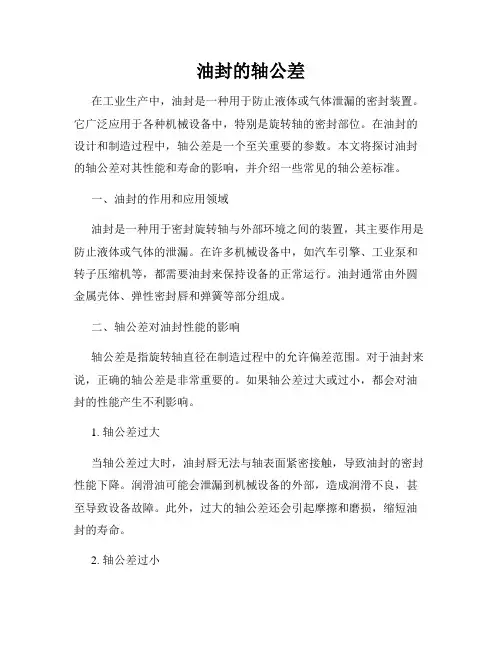

油封的轴公差
油封的轴公差在工业生产中，油封是一种用于防止液体或气体泄漏的密封装置。
它广泛应用于各种机械设备中，特别是旋转轴的密封部位。
在油封的设计和制造过程中，轴公差是一个至关重要的参数。
本文将探讨油封的轴公差对其性能和寿命的影响，并介绍一些常见的轴公差标准。
一、油封的作用和应用领域油封是一种用于密封旋转轴与外部环境之间的装置，其主要作用是防止液体或气体的泄漏。
在许多机械设备中，如汽车引擎、工业泵和转子压缩机等，都需要油封来保持设备的正常运行。
油封通常由外圆金属壳体、弹性密封唇和弹簧等部分组成。
二、轴公差对油封性能的影响轴公差是指旋转轴直径在制造过程中的允许偏差范围。
对于油封来说，正确的轴公差是非常重要的。
如果轴公差过大或过小，都会对油封的性能产生不利影响。
1. 轴公差过大当轴公差过大时，油封唇无法与轴表面紧密接触，导致油封的密封性能下降。
润滑油可能会泄漏到机械设备的外部，造成润滑不良，甚至导致设备故障。
此外，过大的轴公差还会引起摩擦和磨损，缩短油封的寿命。
2. 轴公差过小轴公差过小会导致油封安装困难，并增加油封的摩擦力。
过大的摩擦力会导致油封的温升，进而降低其密封性能和寿命。
此外，轴公差过小还可能引起油封的变形或破损，进一步影响其使用效果。
因此，正确控制轴公差对于确保油封的性能和寿命至关重要。
三、常见的轴公差标准为了提供准确的轴公差要求，国际标准化组织（ISO）和国家标准组织（ANSI）制定了一系列标准。
以下是一些常见的轴公差标准：1. ISO标准ISO公差等级分为四个等级：IT1、IT2、IT3和IT4。
IT1为最严格的公差等级，对于要求极高的油封应用，如高速旋转轴，建议选择IT1级公差。
2. ANSI标准ANSI公差等级分为三个等级：C、D和E。
C级公差适用于高精度要求的油封应用，而E级公差适用于一般工业应用。
根据具体的油封设计和应用要求，可以选择适合的轴公差标准，并确保制造过程中的精度控制。
四、结论油封是工业生产中常用的密封装置，对于保护机械设备的正常运行起着重要作用。
油封与轴的配合参数
油封与轴的配合参数油封与轴的配合参数1、油封及座孔的要求★ 要保证油封座孔与旋转轴的同轴度。
★ 采用外骨架油封时，应该注意选择热膨胀系数与座孔材质相近的金属牌号的材料制作骨架，以确保油封装配后的牢固性和可拆性。
★ 油封座孔的内径公差及表面粗糙度，应该符合表3-1 要求。
★ 为保证密封效果，油封的外径和圆度应该满足表 3-2 所列要求。
表 3-1油封座孔及旋转轴的加工精度和粗糙度部位直径公差 H11 H9 或H8 H9 或 f9 表面粗糙度/μ m Rа ≤ RZ≤ 3.2 12.5 1.6 6.3 0.8～０.4 3.2～1.6座孔无骨架油封骨架油封旋转轴表 3-2 油封外径与圆周公差外径公差油封外径 D 外包骨架式内包骨架式 +0.20 +0.30 <50 +0.08 +0.15 +0.23 +0.35 50～80 +0.09 +0.20 +0.25 +0.35 80～120 +0.10 +0.24 +0.28 +0.45 120～180 +0.12 +0.25 +0.35 +0.45 180～300 +0.15 +0.25 +0.45 +0.55 300～400 +0.20 +0.30 2、旋转轴的设计要求圆度公差外包骨架式内包骨架式0.18 0.25 0.30 0.40 外径的0.25% 外径的 0.25% 0.25 0.35 0.50 0.65 0.80 1.00油封安装时，为获得造当的初始径向力，应保证唇部对旋转轴的过盈量要求，其值如表 3-3 所示。
表 3-3油封唇对轴的过盈轴径油封唇的过盈量<30 0.5～0.9 30～50 0.6～1.0 50～80 0.7～1.2轴径 80～120 120～180 180～220油封唇的过盈量 0.8～1.3 0.9～1.4 1.0～1.5油封在使用过程中的电大偏心量应加以严格控制,以确保密封效果,偏听偏心量范围见表 3-4 带弹簧油封不带弹簧油封轴偏心安装偏心量轴偏心量安装偏心量 >25 0.25 0.15 0.10 0.10 25～65 0.30 0.20 0.15 0.10 <65 0.40 0.25 0.20 0.15 表 3-4 油封电大允许偏心量带弹簧油封轴偏心安装偏心量 >25 0.25 0.15 25～65 0.30 0.20 <65 0.40 0.25 旋转轴的表面硬度，一般取 30～40HRC。
tc型油封尺寸
TC型油封尺寸1. 引言TC型油封是一种常用于机械设备中的密封件，主要用于防止液体或气体泄漏，并保护设备免受外部环境的侵蚀。
油封的尺寸对于其性能和安装效果至关重要。
本文将详细介绍TC型油封的尺寸相关知识，包括尺寸测量方法、常用的尺寸规格以及如何选择合适的油封尺寸。
2. 尺寸测量方法2.1 内径测量内径是指油封内部与轴接触的圆形边缘的直径，也称为孔径。
测量内径可以使用卡规、千分表或专用测量仪器。
首先，清洁内径表面以确保准确度。
然后，将测量工具放置在内径上，并轻轻旋转以获取最大值。
多次重复测量，取平均值作为最终结果。
2.2 外径测量外径是指油封外部与外壳接触的圆形边缘的直径。
同样可以使用卡规、千分表或专用测量仪器进行测量。
清洁外径表面后，将测量工具放置在外径上，并轻轻旋转以获取最大值。
多次重复测量，取平均值作为最终结果。
2.3 厚度测量油封的厚度是指密封件在未安装时的厚度。
厚度测量可以使用千分表或专用测量工具。
将测量工具放置在油封的边缘上，并记录读数。
多次重复测量，取平均值作为最终结果。
3. 常用的尺寸规格TC型油封的尺寸规格通常由内径、外径和厚度三个参数来表示。
例如，一个常见的TC型油封规格可以是”40x60x10mm”，表示内径为40mm、外径为60mm、厚度为10mm。
根据不同的应用场景和需求，TC型油封有多种不同的尺寸规格可供选择。
以下是一些常见的TC型油封尺寸规格：•20x30x7mm•25x38x7mm•30x42x7mm•35x47x7mm•40x55x8mm•45x62x10mm•50x68x10mm这些尺寸规格适用于各种机械设备，如汽车、摩托车、工业机械等。
根据具体的设备要求和工作条件，可以选择合适的油封尺寸。
4. 如何选择合适的油封尺寸选择合适的油封尺寸对于设备的密封效果和性能至关重要。
以下是一些选择油封尺寸的基本原则：4.1 确定轴孔和轴承座直径首先需要确定设备上的轴孔直径和轴承座直径。
液压油封材料技术参数
液压油封材料技术参数
- 定义：液压油封在长时间使用后，压缩永久变形的百分比。
- 意义：压缩永久变形率较低的油封材料能够在长时间的使用中保持较好的封闭性能，延长油封的寿命。
耐油性（Oil Resistance）
- 定义：油封材料在接触液压油后的性能变化。
- 意义：耐油性良好的油封材料能够在长期接触液压油的情况下保持其物理和化学特性，防止材料的老化和破损。
硬度（Hardness）
- 定义：油封材料的硬度指标。
- 意义：硬度越高的油封材料通常具有较好的封闭性和耐磨性能，适合在高压力和高速运动下使用。
拉伸强度（Tensile Strength）
- 定义：油封材料在拉伸过程中抵抗破坏的能力。
- 意义：拉伸强度高的油封材料能够在承受较大的拉伸力时不
易破裂或变形，提高油封的可靠性和使用寿命。
热稳定性（Thermal Stability）
- 定义：油封材料在高温环境下保持稳定性的能力。
- 意义：热稳定性良好的油封材料能够耐受高温环境下的工作，不易软化或变形，保证液压系统的正常运行。
以上是一些液压油封材料技术参数的简要介绍，通过评估和了
解这些参数，可以选择适合液压系统的优质油封材料，提高系统的
稳定性和寿命。
_（以上内容仅供参考，具体参数请根据实际情况进行确认。
）_。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
书山有路勤为径，学海无涯苦作舟
油封相关各种参数详解
油封径向力是指油封装在轴上时，唇口对轴所产生的抱紧力，这个力等于唇口的预张力、弹簧的箍紧力和密封介质的附加径向力的总和，油封径向力是控制油封质量的重要指标。
油封的径向力必须选择在适宜的范围内，过大过小都会影响液压缸密封的性能。
当径向力选取过小时，油封唇口对轴的接触压力太小，密封不住介质会造成泄漏；当径向力选取过大时，油封唇口对轴的接触压大，会增加油封的摩擦扭矩和摩擦温度，加速了唇口材料的老化而导致油封的时期损坏。
因此径向力必须选择适当，能够使油封唇与轴接触面之间构成一种适宜厚度的油膜，保持一种良好的润滑与摩擦状态，以减少功耗，达到良好的密封效果和长久的工作寿命。
过盈量：通常来说，密封圈唇口的过盈量与径向力约成正比关系，即过盈量大，径向力就大；过盈量小径向力也小。
唇口的过盈量取小，虽对密封偶件的润滑有利，但容易漏油；而过盈量取得太大又影响密封偶件间的油膜形成，使之磨损失效加快。
弹簧槽中心的位置（R）值：R 值是指油封唇口与弹簧槽中心的轴向距离。
该数值可认为是油封唇口与轴的理论接触宽度。
R 值小，接触宽度小，易使接触主力呈集中分布，有利于控制稳定的油膜。
R 值过大，则接触宽度大，不仅增加摩擦生热，而且因主力分布平均，使油膜遭到破坏，形成流体润滑状态，造成漏油。
据资料报道，R 值的取值范围在0.32.0 内，轴径越大，R 值越大。
当然，R 值的选取也不能仅仅依据轴径的大小来确定，也应当综合考虑轴的运动速度（旋转、往复）等因素。
油封腰部厚度和长度：油封的腰部能提供唇部径向力的50%，因此它是。
