氧化铝 刚玉蓝宝石的区别
蓝宝石的主要成分
蓝宝石的主要成分
蓝宝石的主要成分：
（1）氧化铝：是蓝宝石的主要成分，占蓝宝石总重量的60％以上。
它以六方晶体形式出现，无色透明。
（2）少量氧化铝（Al_2O_3）：主要含量在0.2％ - 0.4％，可能是通过补充少量钛或铌来获得的，它们形成了空孔结晶结构，某些孔也被四氧化铌等杂质填充而形成真空空位。
（3）银铝石酸盐（KCr_2O_4）：含量为0.1％-3.5％。
其中铝和铍的含量会影响宝石的颜色，当含量越高时，会使宝石的颜色变得更蓝。
（4）氧化钛（TiO_2）：是蓝宝石的一种次要成分，含量一般不超过1.0％，有时可以看到对蓝宝石的颜色有穿行效果。
（5）氧化钠（Na_2O）：少量存在，以丁酸钠和单水钠矿作为溶剂。
（6）氧化锰（MnO_2）：是一种罕见的成分，可以使蓝宝石获得增暖的色调，甚至混合成蓝紫色。
（7）氧化钒（V_2O_5）：只有少量存在，对宝石的颜色没有明显影
响，但可以提高宝石的颜色饱和度。
（8）三氧化硅（SiO_2）：是蓝宝石的一种次要成分，一般不超过0.5％，有时它们可以通过内充水以及其他衍生物混入到结晶种子中，因而影响宝石的颜色。
（9）氧化镁（MgO）：也是一种次要成分，含量一般较低，少于1.0％，其成分混合物如膨胀剂、锰酸盐和钒酸盐会影响蓝宝石颜色的一般蓝色调性。
（10）其他：还有斜长石、氧化钡、氧化锆等更为罕见的成分，但他们的代谢和影响比较小。
氧化铝的几种晶体类型
氧化铝的几种晶体类型氧化铝，这个名字听起来有点科学、冷冰冰的，不过其实它就像一个穿着不同衣服的小伙伴，今天我们就来聊聊它的几种晶体类型。
氧化铝常常被人们称为铝土矿，真是一个好东西，既可以做成宝石，又能变身成工业材料，真的是能文能武。
咱们得提到一种叫做“刚玉”的晶体。
这个名字听起来就挺酷的，像是电影里的超级英雄。
刚玉晶体坚硬得很，硬度仅次于钻石，真是名副其实的“硬汉”啊！刚玉的颜色也多种多样，像是一个五光十色的魔法师，能变成红色、蓝色、黄色等等。
尤其是红色的刚玉，大家都知道的，叫做“红宝石”，美得简直让人心醉。
蓝色的刚玉，称为“蓝宝石”，简直是珠宝界的明星，谁不想拥有一颗呢？我们来聊聊另一种氧化铝的晶体，叫做“锆铝矿”。
这个名字听上去可能没那么响亮，但它在工业上可是大有作为。
这种晶体的结构更为复杂，晶体的形状看起来像小山丘一样，挺有趣的。
锆铝矿主要用于耐火材料，简单来说，就是能耐高温的“勇士”，用在各种高温炉中，不怕烤、耐得住。
嘿，要是你是个厨师，肯定想和它交个朋友，哈哈！还有一种叫做“αAl2O3”，别看名字复杂，咱们直接叫它“铝土矿”就好了。
这个小家伙可真是个全能选手，除了能做成宝石，还是一种重要的工业材料。
它的硬度也很高，用在磨料和抛光剂上，跟刚玉比起来，可以说是不相上下。
想想看，打磨东西的时候，它就是个小帮手，帮你把东西打磨得光亮亮的，嘿，真是个细致的小家伙。
氧化铝的世界还有更多的神奇。
比如说，大家可能听说过的“βAl2O3”，这可是个特立独行的家伙。
它的结构比较独特，竟然能够在高温下保持稳定，哇，真是个强壮的小伙子。
这样的特性使得它在电子材料上也能大显身手，是不是觉得它特别厉害呢？不过，这些晶体类型的形成，离不开自然的鬼斧神工。
想象一下，在漫长的岁月中，地球母亲用自己的力量，将各种元素结合在一起，形成了如此美丽和实用的氧化铝。
这就像是一场没有导演的演出，各种矿物质自由组合，最终才有了今天我们看到的这些晶体。
氧化铝、刚玉蓝宝石的区别
氧化铝、刚玉、红宝石和蓝宝石虽然名称各异，其形态、硬度、性质、用途也不相同，贵贱更是相距甚远，但是它们的主要化学成份却完全相同，皆是氧化铝．一．氧化铝纯净的氧化铝是白色无定形粉末，俗称矾土，密度3.9-4.0g/cm3，熔点2050℃、沸点2980℃，不溶于水，氧化铝主要有α型和γ型两种变体，工业上可从铝土矿中提取．铝土矿（Al2O3·H2O和Al2O3·3H2O）是铝在自然界存在的主要矿物，将其粉碎后用高温氢氧化钠溶液浸渍，获得铝酸钠溶液；过滤去掉残渣，将滤液降温并加入氢氧化铝晶体，经长时间搅拌，铝酸钠溶液会分解析出氢氧化铝沉淀；将沉淀分离出来洗净，再在950-1200℃的温度下煅烧，就得到α型氧化铝粉末，母液可循环利用．此法由奥地利科学家拜耳（K．J．Bayer）在1888年发明，时至今日仍是工业生产氧化铝的主要方法，人称“拜耳法”．在α型氧化铝的晶格中，氧离子为六方紧密堆积，Al3+对称地分布在氧离子围成的八面体配位中心，晶格能很大，故熔点、沸点很高．α型氧化铝不溶于水和酸，工业上也称铝氧，是制金属铝的基本原料；也用于制各种耐火砖、耐火坩埚、耐火管、耐高温实验仪器；还可作研磨剂、阻燃剂、填充料等；高纯的α型氧化铝还是生产人造刚玉、人造红宝石和蓝宝石的原料；还用于生产现代大规模集成电路的板基．γ型氧化铝是氢氧化铝在140-150℃的低温环境下脱水制得，工业上也叫活性氧化铝、铝胶．其结构中氧离子近似为立方面心紧密堆积，Al3+不规则地分布在由氧离子围成的八面体和四面体空隙之中．γ型氧化铝不溶于水，能溶于强酸或强碱溶液，将它加热至1200℃就全部转化为α型氧化铝．γ型氧化铝是一种多孔性物质，每克的内表面积高达数百平方米，活性高吸附能力强．工业品常为无色或微带粉红的圆柱型颗粒，耐压性好．在石油炼制和石油化工中是常用的吸附剂、催化剂和催化剂载体；在工业上是变压器油、透平油的脱酸剂，还用于色层分析；在实验室是中性强干燥剂，其干燥能力不亚于五氧化二磷，使用后在175℃以下加热6-8h还能再生重复使用．目前世界上用拜耳法生产的氧化铝要占到总产量的90％以上，氧化铝大部分用于制金属铝，用作其它用途的不到10％．二．刚玉自然界天然存在的α型氧化铝晶体叫做刚玉，常因含有不同的杂质而呈现不同的颜色．刚玉一般呈带蓝或带黄的灰色，有玻璃或金刚光泽，密度在3.9-4.1g/cm3，硬度8.8，仅次于金刚石和碳化硅，能耐高温．含有铁的氧化物的刚玉砂叫金刚砂，呈暗灰色、暗黑色，常作研磨材料，用于制各种研磨纸、砂轮、研磨石，也用于加工光学仪器和某些金属制品．因天然刚玉产量供不应求，工业上常将纯α型氧化铝粉末在高温电炉中烧结制成人造刚玉，也称电熔刚玉．它能耐1800℃以上的高温，是制造高级特殊耐火材料的原料，有高温下机械强度大，抗热震性好，抗侵蚀性强，热膨胀系数小等特点，用于制火箭发动机燃烧室内衬、喷咀，雷达天线保护罩，原子能反应堆材料，高级高频绝缘陶瓷，冶炼纯金属和合金的坩埚，高温发热原件，热电偶保护管，各种高温炉的炉衬等．人造刚玉还用于制精密仪表轴承和金属丝的拉丝模具．我国自1958年起就能产生人造刚玉了．三．红宝石和蓝宝石混有少量不同氧化物杂质的优质刚玉就是大名鼎鼎的红宝石和蓝宝石，是制作名贵首饰的材料，其微粒可制精密仪表和手表的轴承．红宝石是天然产的透明红色刚玉，颜色从淡玫瑰红至深胭脂红，有的还略带紫色色调，有的有星光，以呈鸽子血红色最具有商业价值．红色是晶体中含少量氧化铬之故．红宝石是宝石中的珍品，七月生辰石．红宝石英语为Ruby，源出拉丁语ruber意为红色，硬度为9，密度常为4g/cm3，有金刚光泽．天然红宝石重量达1克拉的不多，超过5克拉已属罕见，世界上每年开采的红宝石其中品质最优者仅占千分之一．世界天然红宝石迄今发现最大的重3450克拉产自缅甸，世界著名的巨大星光红宝石重138.7克拉，著名的鸽血红宝石重55克拉．世界红宝石最有名的产地是缅甸曼德拉的东北部，还有泰国、斯里兰卡、柬埔寨．1973年在非洲肯尼亚的恩干加，1978年在澳大利亚中部阿利斯波利，70年代末在巴基斯担的罕萨先后发现大型红宝石矿藏，以上发现被誉为70年代世界红宝石矿三大发现．我国红宝石主要产地为云南、青海，数量不多质量也不大理想．蓝宝石因其在自然界存在比红宝石数量要多，故早在公元前800年就被人类当作宝石．它也是天然的α型氧化铝晶体．因含有少量铁和钛杂质，颜色从很淡的蓝色至深靛蓝，尤以中等程度的蓝色最为珍贵．天然刚玉晶体中若含少量铁、钴呈绿色，含钒呈翠绿，含镍、镁呈黄色，含锰、铁呈褐色，这些有色刚玉一般也归入蓝宝石．蓝宝石的硬度、密度、类似红宝石，也有金刚光泽，少数有星光效果，它是九月生辰石．我国蓝宝石主要产地为山东省昌乐县和海南省文昌县，此外江苏、福建也有出产，虽然数量比红宝石要大，但质量也不甚理想．世界蓝宝石主要产自澳大利亚和斯里兰卡，两国约集中了世界蓝宝石资源的80％，其中澳大利亚就占60％，此外印度、缅甸、泰国、柬埔寨、马达加斯加、俄国、南非、美国也有出产．美国某博物馆藏有一颗重563克拉的印度星光蓝宝石，色泽稍暗淡，星光完美几乎无瑕疵．1984年在澳大利亚发现著名昆土兰星光蓝宝石，为历来发现的最大星光刚玉，原石重1156克拉，琢磨后重733克拉，呈椭圆形如鸡蛋，后为美国洛杉矶一家私人宝石公司所收藏．1996年下半年一批泰国宝石学家在非洲马达加斯加发现了迄今世界上最大的一串绿宝石．他们化了一周时间挖掘一块巨大的云母，在云母下面发现了一串绿宝石，共有127块，重达数十千克，价值5千万美元．泰国的曼谷是日前世界上最大的红、蓝宝石加工中心，宝石的改色、雕琢工艺技术水平居世界前茅，宝石加工业是该国的支柱产业．四．人造红宝石、蓝宝石1877年法国化学家弗雷米将纯氧化铝粉末、碳酸钾、氟化钡和少量重铬酸钾作原料，在坩埚中经高温熔融8天，获得小颗粒红宝石晶体，这是人造红宝石的开端．1885年在瑞士日内瓦出现一些品质优良的人造红宝石，据说是有天然红宝石碎片，加上增强红色的重铬酸钾等经高温熔融制成，和天然品性质相同．然而真正实现人工制造宝石并能投入规模化生产的要归功于法国化学家维尔纳叶．维尔纳叶在1891年发明火焰熔融法，并用该法试制人造宝石，成功后又用纯净的氧化铝试验．在高温马弗炉中用倒置的氢氧吹管进行试验，含有少量氧化铬的纯净氧化铝细末慢慢落入火焰中熔化，滴在基座上冷凝结晶．经过十年的努力，1904年维尔纳叶正式制造出了人造红宝石，以后火焰熔融法逐渐完善，生产出的红宝石和天然品几乎无差别．该法一直沿用到现代，至今仍是世界生产人造宝石的主要方法，人称“维尔纳叶法”。
什么是煅烧氧化铝
什么是煅烧氧化铝?什么是人造刚玉.红宝石.蓝宝石?悬赏分：0 - 解决时间：2006-7-10 19:25提问者：科盲- 助理二级氧化铝、刚玉、红宝石和蓝宝石虽然名称各异，其形态、硬度、性质、用途也不相同，贵贱更是相距甚远，但是它们的化学成份却完全相同，皆是氧化铝．一．氧化铝纯净的氧化铝是白色无定形粉末，俗称矾土，密度3.9-4.0g/cm3，熔点2050℃、沸点2980℃，不溶于水，氧化铝主要有α型和γ型两种变体，工业上可从铝土矿中提取．铝土矿（Al2O3·H2O和Al2O3·3H2O）是铝在自然界存在的主要矿物，将其粉碎后用高温氢氧化钠溶液浸渍，获得铝酸钠溶液；过滤去掉残渣，将滤液降温并加入氢氧化铝晶体，经长时间搅拌，铝酸钠溶液会分解析出氢氧化铝沉淀；将沉淀分离出来洗净，再在950-1200℃的温度下煅烧，就得到α型氧化铝粉末，母液可循环利用．此法由奥地利科学家拜耳（K．J．Bayer）在1888年发明，时至今日仍是工业生产氧化铝的主要方法，人称“拜耳法”．（不好意思，广告一下。
郑州玉发精瓷科技提供高质量多品种煅烧阿尔法氧化铝，公司还是中国最大的白刚玉生产商。
联系QQ986457398 或 2596686490）在α型氧化铝的晶格中，氧离子为六方紧密堆积，Al3+对称地分布在氧离子围成的八面体配位中心，晶格能很大，故熔点、沸点很高．α型氧化铝不溶于水和酸，工业上也称铝氧，是制金属铝的基本原料；也用于制各种耐火砖、耐火坩埚、耐火管、耐高温实验仪器；还可作研磨剂、阻燃剂、填充料等；高纯的α型氧化铝还是生产人造刚玉、人造红宝石和蓝宝石的原料；还用于生产现代大规模集成电路的板基．γ型氧化铝是氢氧化铝在140-150℃的低温环境下脱水制得，工业上也叫活性氧化铝、铝胶．其结构中氧离子近似为立方面心紧密堆积，Al3+不规则地分布在由氧离子围成的八面体和四面体空隙之中．γ型氧化铝不溶于水，能溶于强酸或强碱溶液，将它加热至1200℃就全部转化为α型氧化铝．γ型氧化铝是一种多孔性物质，每克的内表面积高达数百平方米，活性高吸附能力强．工业品常为无色或微带粉红的圆柱型颗粒，耐压性好．在石油炼制和石油化工中是常用的吸附剂、催化剂和催化剂载体；在工业上是变压器油、透平油的脱酸剂，还用于色层分析；在实验室是中性强干燥剂，其干燥能力不亚于五氧化二磷，使用后在175℃以下加热6-8h还能再生重复使用．目前世界上用拜耳法生产的氧化铝要占到总产量的90％以上，氧化铝大部分用于制金属铝，用作其它用途的不到10％．二．刚玉自然界天然存在的α型氧化铝晶体叫做刚玉，常因含有不同的杂质而呈现不同的颜色．刚玉一般呈带蓝或带黄的灰色，有玻璃或金刚光泽，密度在3.9-4.1g/cm3，硬度8.8，仅次于金刚石和碳化硅，能耐高温．含有铁的氧化物的刚玉砂叫金刚砂，呈暗灰色、暗黑色，常作研磨材料，用于制各种研磨纸、砂轮、研磨石，也用于加工光学仪器和某些金属制品．因天然刚玉产量供不应求，工业上常将纯α型氧化铝粉末在高温电炉中烧结制成人造刚玉，也称电熔刚玉．它能耐1800℃以上的高温，是制造高级特殊耐火材料的原料，有高温下机械强度大，抗热震性好，抗侵蚀性强，热膨胀系数小等特点，用于制火箭发动机燃烧室内衬、喷咀，雷达天线保护罩，原子能反应堆材料，高级高频绝缘陶瓷，冶炼纯金属和合金的坩埚，高温发热原件，热电偶保护管，各种高温炉的炉衬等．人造刚玉还用于制精密仪表轴承和金属丝的拉丝模具．我国自1958年起就能产生人造刚玉了．三．红宝石和蓝宝石混有少量不同氧化物杂质的优质刚玉就是大名鼎鼎的红宝石和蓝宝石，是制作名贵首饰的材料，其微粒可制精密仪表和手表的轴承．红宝石是天然产的透明红色刚玉，颜色从淡玫瑰红至深胭脂红，有的还略带紫色色调，有的有星光，以呈鸽子血红色最具有商业价值．红色是晶体中含少量氧化铬之故．红宝石是宝石中的珍品，七月生辰石．红宝石英语为Ruby，源出拉丁语ruber意为红色，硬度为9，密度常为4g/cm3，有金刚光泽．天然红宝石重量达1克拉的不多，超过5克拉已属罕见，世界上每年开采的红宝石其中品质最优者仅占千分之一．世界天然红宝石迄今发现最大的重3450克拉产自缅甸，世界著名的巨大星光红宝石重138.7克拉，著名的鸽血红宝石重55克拉．世界红宝石最有名的产地是缅甸曼德拉的东北部，还有泰国、斯里兰卡、柬埔寨．1973年在非洲肯尼亚的恩干加，1978年在澳大利亚中部阿利斯波利，70年代末在巴基斯担的罕萨先后发现大型红宝石矿藏，以上发现被誉为70年代世界红宝石矿三大发现．我国红宝石主要产地为云南、青海，数量不多质量也不大理想．蓝宝石因其在自然界存在比红宝石数量要多，故早在公元前800年就被人类当作宝石．它也是天然的α型氧化铝晶体．因含有少量铁和钛杂质，颜色从很淡的蓝色至深靛蓝，尤以中等程度的蓝色最为珍贵．天然刚玉晶体中若含少量铁、钴呈绿色，含钒呈翠绿，含镍、镁呈黄色，含锰、铁呈褐色，这些有色刚玉一般也归入蓝宝石．蓝宝石的硬度、密度、类似红宝石，也有金刚光泽，少数有星光效果，它是九月生辰石．我国蓝宝石主要产地为山东省昌乐县和海南省文昌县，此外江苏、福建也有出产，虽然数量比红宝石要大，但质量也不甚理想．世界蓝宝石主要产自澳大利亚和斯里兰卡，两国约集中了世界蓝宝石资源的80％，其中澳大利亚就占60％，此外印度、缅甸、泰国、柬埔寨、马达加斯加、俄国、南非、美国也有出产．美国某博物馆藏有一颗重563克拉的印度星光蓝宝石，色泽稍暗淡，星光完美几乎无瑕疵．1984年在澳大利亚发现著名昆土兰星光蓝宝石，为历来发现的最大星光刚玉，原石重1156克拉，琢磨后重733克拉，呈椭圆形如鸡蛋，后为美国洛杉矶一家私人宝石公司所收藏．1996年下半年一批泰国宝石学家在非洲马达加斯加发现了迄今世界上最大的一串绿宝石．他们化了一周时间挖掘一块巨大的云母，在云母下面发现了一串绿宝石，共有127块，重达数十千克，价值5千万美元．泰国的曼谷是日前世界上最大的红、蓝宝石加工中心，宝石的改色、雕琢工艺技术水平居世界前茅，宝石加工业是该国的支柱产业．四．人造红宝石、蓝宝石1877年法国化学家弗雷米将纯氧化铝粉末、碳酸钾、氟化钡和少量重铬酸钾作原料，在坩埚中经高温熔融8天，获得小颗粒红宝石晶体，这是人造红宝石的开端．1885年在瑞士日内瓦出现一些品质优良的人造红宝石，据说是有天然红宝石碎片，加上增强红色的重铬酸钾等经高温熔融制成，和天然品性质相同．然而真正实现人工制造宝石并能投入规模化生产的要归功于法国化学家维尔纳叶．维尔纳叶在1891年发明火焰熔融法，并用该法试制人造宝石，成功后又用纯净的氧化铝试验．在高温马弗炉中用倒置的氢氧吹管进行试验，含有少量氧化铬的纯净氧化铝细末慢慢落入火焰中熔化，滴在基座上冷凝结晶．经过十年的努力，1904年维尔纳叶正式制造出了人造红宝石，以后火焰熔融法逐渐完善，生产出的红宝石和天然品几乎无差别．该法一直沿用到现代，至今仍是世界生产人造宝石的主要方法，人称“维尔纳叶法”。
蓝宝石

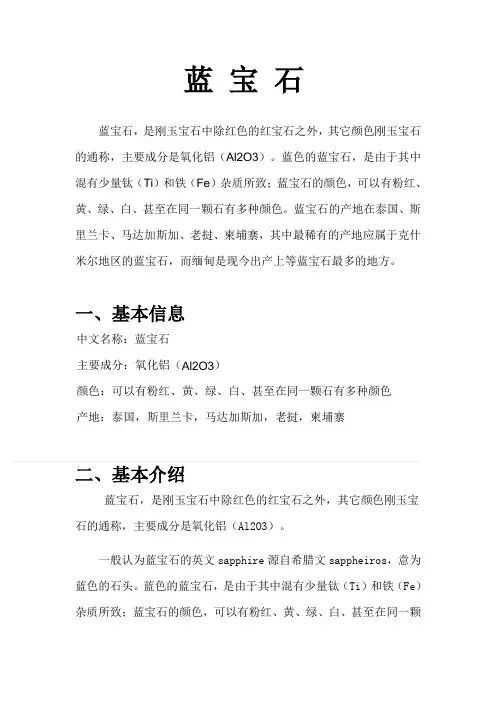

蓝宝石蓝宝石，是刚玉宝石中除红色的红宝石之外，其它颜色刚玉宝石的通称，主要成分是氧化铝（Al2O3）。
蓝色的蓝宝石，是由于其中混有少量钛（Ti）和铁（Fe）杂质所致；蓝宝石的颜色，可以有粉红、黄、绿、白、甚至在同一颗石有多种颜色。
蓝宝石的产地在泰国、斯里兰卡、马达加斯加、老挝、柬埔寨，其中最稀有的产地应属于克什米尔地区的蓝宝石，而缅甸是现今出产上等蓝宝石最多的地方。
一、基本信息中文名称：蓝宝石主要成分：氧化铝（Al2O3）颜色：可以有粉红、黄、绿、白、甚至在同一颗石有多种颜色产地：泰国，斯里兰卡，马达加斯加，老挝，柬埔寨二、基本介绍蓝宝石，是刚玉宝石中除红色的红宝石之外，其它颜色刚玉宝石的通称，主要成分是氧化铝（Al2O3）。
一般认为蓝宝石的英文sapphire源自希腊文sappheiros，意为蓝色的石头。
蓝色的蓝宝石，是由于其中混有少量钛（Ti）和铁（Fe）杂质所致；蓝宝石的颜色，可以有粉红、黄、绿、白、甚至在同一颗石有多种颜色，只是这些品种的蓝宝石都不大值钱。
唯一非蓝色而贵重的是一种粉橙色的蓝宝石，称为Padparacha或Padparadja。
蓝宝石的产地在泰国、缅甸、锡兰（斯里兰卡）、非洲的马达加斯加、克什米尔地区、老挝、柬埔寨，其中最稀有的产地应属于克什米尔地区的蓝宝石。
亦有宝石专家指出，全世界只有三个地方出产上等蓝宝石：缅甸、斯里兰卡、马达加斯加。
缅甸产的蓝色蓝宝石被收藏家视为瑰宝，它的颜色让人联想到天空及海洋。
据美国宝石学院表示，中古世纪的神职人员会在教士戒上镶嵌蓝色蓝宝石，就是因为这颜色是天堂的象征。
蓝宝石的成分为氧化铝，因含微量元素钛（Ti4+）或铁（Fe2+）而呈蓝色。
属三方晶系。
晶体形态常呈筒状、短柱状、板状等，几何体多为粒状或致密块状。
透明至半透明，玻璃光泽。
折光率1.76-1.77，双折射率0.008，二色性强。
非均质体。
有时具有特殊的光学效应-星光效应。
硬度为9，密度3.95-4.1克/立方厘米。
【精品文章】氧化铝、刚玉、蓝宝石有啥区别？

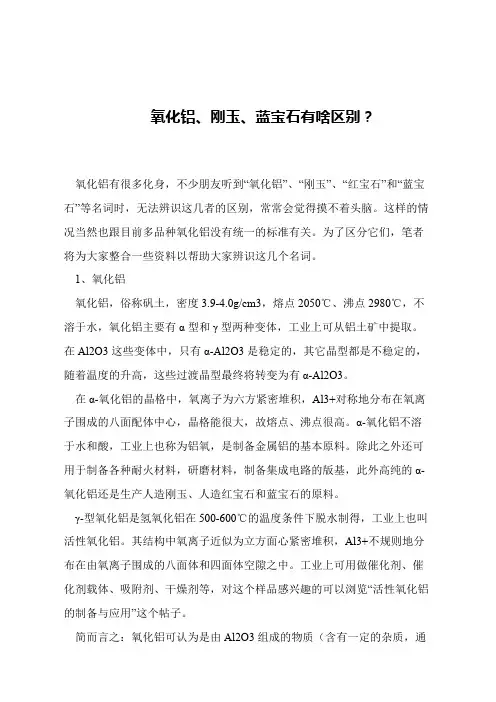

氧化铝、刚玉、蓝宝石有啥区别？
氧化铝有很多化身，不少朋友听到“氧化铝”、“刚玉”、“红宝石”和“蓝宝石”等名词时，无法辨识这几者的区别，常常会觉得摸不着头脑。
这样的情况当然也跟目前多品种氧化铝没有统一的标准有关。
为了区分它们，笔者将为大家整合一些资料以帮助大家辨识这几个名词。
1、氧化铝
氧化铝，俗称矾土，密度3.9-4.0g/cm3，熔点2050℃、沸点2980℃，不溶于水，氧化铝主要有α型和γ型两种变体，工业上可从铝土矿中提取。
在Al2O3这些变体中，只有α-Al2O3是稳定的，其它晶型都是不稳定的，随着温度的升高，这些过渡晶型最终将转变为有α-Al2O3。
在α-氧化铝的晶格中，氧离子为六方紧密堆积，Al3+对称地分布在氧离子围成的八面配体中心，晶格能很大，故熔点、沸点很高。
α-氧化铝不溶于水和酸，工业上也称为铝氧，是制备金属铝的基本原料。
除此之外还可用于制备各种耐火材料，研磨材料，制备集成电路的版基，此外高纯的α-氧化铝还是生产人造刚玉、人造红宝石和蓝宝石的原料。
γ-型氧化铝是氢氧化铝在500-600℃的温度条件下脱水制得，工业上也叫活性氧化铝。
其结构中氧离子近似为立方面心紧密堆积，Al3+不规则地分布在由氧离子围成的八面体和四面体空隙之中。
工业上可用做催化剂、催化剂载体、吸附剂、干燥剂等，对这个样品感兴趣的可以浏览“活性氧化铝的制备与应用”这个帖子。
简而言之：氧化铝可认为是由Al2O3组成的物质（含有一定的杂质，通。
天然蓝宝石与合成蓝宝石有什么区别合成蓝宝石是玻璃吗？
天然蓝宝石与合成蓝宝石有什么区别合成蓝宝石是玻璃吗？合成蓝宝宝石,那就是人造宝石。
人造宝石不管多重，都挺便宜的。
下面跟着店铺小编一起来看看天然蓝宝石与合成蓝宝石有什么区别？合成蓝宝石是玻璃吗？【天然蓝宝石与合成蓝宝石有什么区别合成蓝宝石是玻璃吗？】合成蓝宝宝石,那就是人造宝石。
人造宝石不管多重，都挺便宜的。
不同宝石的种类价格差异很大，重量越重，价格越呈阶梯增长。
(稀有的天然石)不同半宝石相当便宜，2000元就可以买到很好了。
(不是特别稀有的天然石)人造宝石就很便宜了，价格看做工的精致程度了。
大众所知的施华洛世奇算人造石中比较精致的，但我认为性价比太低。
如果不是大牌，人造宝石100内肯定搞定了。
一般的，也就十来元。
如果是山东蓝宝石或泰国蓝宝石这样低等的蓝宝石,每克拉大概需要30元,两克拉的就需要60元左右.而要是高级的克什米尔蓝宝石或锡兰蓝宝石,那么其价格就至少要每克拉7000元.而且,两克拉的几乎找不到.因此其价格超过2万元.要知道,任何宝石的评价都是需要有等级作为评价基础的,如果不知道宝石的等级,因此,其价格就不清楚了. 当然合成蓝宝石的价格是很便宜的。
合成的蓝宝石和天然的有什么区别与蓝宝石相似的合成宝石有合成蓝宝石、合成尖晶石、含钴蓝玻璃。
人工合成的蓝宝石，与人们平常理解的珠宝——天然蓝宝石有着很大的区别，一般用于腕表镜面的制造。
它与钨钛合金和高科技陶瓷都是抗磨损的材料。
这些材料虽能抗磨损，但却不能承受强力撞击，同时一些硬度相同或更高的物质(例如：磨石，砂纸，指甲挫，花岗石面，混凝土墙面及地面等)都有可能会刮花这些材料的表面。
蓝宝石玻璃是刚玉宝石中除红色的红宝石之外，其它颜色刚玉宝石的通称，主要成分是氧化铝(Al2O3)。
蓝宝石玻璃是指人工合成的蓝宝石，在实验室里可以很容易和便宜地生产出宝石级的蓝宝石，其化学成分和物理性质与天然蓝宝石相同。
合成的蓝宝石是玻璃么由纯氧化铝在高温下制成，非常硬，透明度很高。
Al2O3相关资料整理
蓝宝石镀膜前期相关资料检索--------镀膜技术研发组张汉焱黄仁松氧化铝俗称刚玉，蓝宝石是刚玉中除红宝石之外的统称，之所以称为蓝宝石是因为含有一定量的钛和铁杂质所致。
其实商用的蓝宝石（sapphire）衬底为α-Al₂O₃，其为单晶结构，晶体取向为（0001）。
下面介绍Al2O3物质特性1.Al₂O₃的物理特性Al₂O₃为难溶于水的白色固体，无臭、无味、质极硬，易吸潮而不潮解。
两性氧化物，能溶于无机酸和碱性溶液中，几乎不溶于水及非极性有机溶剂；相对密度(d204）4.0；熔点约2000℃。
2.Al₂O₃的晶体结构Al₂O₃具有不同晶型，常见的是α-Al₂O₃和γ-Al₂O₃。
自然界中的刚玉为α-Al₂O₃，六方紧密堆积晶体；γ-Al₂O₃属立方紧密堆积晶体。
α-Al₂O₃是Al₂O₃的高温结构晶型，结构最紧密，活性低，是其许多同质异晶体中最稳定的晶型, 电学性质最好, 具有良好的机电性能，其晶体结构如下图1：图1. α-Al₂O₃晶体结构γ-Al₂O₃是低温过渡相，晶体结构中氧离子近似为立方面心紧密堆积，Al3+不规则地分布在由氧离子围成的八面体和四面体空隙之中，其晶体结构如下图2：图2. γ-Al₂O₃晶体结构3.蓝宝石的晶体结构蓝宝石属于刚玉矿物，其主要成分为α-Al₂O₃；蓝宝石属于三方晶系，具有六方结构，其晶体结构为α-Al₂O₃型，如图3：图3.蓝宝石晶体结构4.α-Al₂O₃的溅射镀膜相关资料综述氧化铝薄膜是一种常用的功能薄膜材料, 由于它具有透光性、化学稳定性、绝缘性、耐高温和高硬度等优异的物理化学性能, 因而在光学、微电子学与光电子学、信息显示与存储器件等领域有着广泛的应用。
氧化铝薄膜有多种制备方法，其中，常用的溅射成膜方法主要有直流反应磁控溅射法、中频反应磁控溅射法以及射频反应磁控溅射法。
不同制备方法制备的Al₂O₃薄膜其性质与制备薄膜时所采取的不同方式、工艺参数等因素密切相关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
氧化铝、刚玉、红宝石和蓝宝石虽然名称各异，其形态、硬度、性质、用途也不相同，贵贱更是相距甚远，但是它们的化学成份却完全相同，皆是氧化铝．
一．氧化铝
纯净的氧化铝是白色无定形粉末，俗称矾土，密度3.9-4.0g/cm3，熔点2050℃、沸点2980℃，不溶于水，氧化铝主要有α型和γ型两种变体，工业上可从铝土矿中提取．铝土矿（Al2O3·H2O和Al2O3·3H2O）是铝在自然界存在的主要矿物，将其粉碎后用高温氢氧化钠溶液浸渍，获得铝酸钠溶液；过滤去掉残渣，将滤液降温并加入氢氧化铝晶体，经长时间搅拌，铝酸钠溶液会分解析出氢氧化铝沉淀；将沉淀分离出来洗净，再在950-1200℃的温度下煅烧，就得到α型氧化铝粉末，母液可循环利用．此法由奥地利科学家拜耳（K．J．Bayer）在1888年发明，时至今日仍是工业生产氧化铝的主要方法，人称“拜耳法”．在α型氧化铝的晶格中，氧离子为六方紧密堆积，Al3+对称地分布在氧离子围成的八面体配位中心，晶格能很大，故熔点、沸点很高．α型氧化铝不溶于水和酸，工业上也称铝氧，是制金属铝的基本原料；也用于制各种耐火砖、耐火坩埚、耐火管、耐高温实验仪器；还可作研磨剂、阻燃剂、填充料等；高纯的α型氧化铝还是生产人造刚玉、人造红宝石和蓝宝石的原料；还用于生产现代大规模集成电路的板基．
γ型氧化铝是氢氧化铝在140-150℃的低温环境下脱水制得，工业上也叫活性氧化铝、铝胶．其结构中氧离子近似为立方面心紧密堆积，Al3+不规则地分布在由氧离子围成的八面体和四面体空隙之中．γ型氧化铝不溶于水，能溶于强酸或强碱溶液，将它加热至1200℃就全部转化为α型氧化铝．γ型氧化铝是一种多孔性物质，每克的内表面积高达数百平方米，活性高吸附能力强．工业品常为无色或微带粉红的圆柱型颗粒，耐压性好．在石油炼制和石油化工中是常用的吸附剂、催化剂和催化剂载体；在工业上是变压器油、透平油的脱酸剂，还用于色层分析；在实验室是中性强干燥剂，其干燥能力不亚于五氧化二磷，使用后在175℃以下加热6-8h还能再生重复使用．
目前世界上用拜耳法生产的氧化铝要占到总产量的90％以上，氧化铝大部分用于制金属铝，用作其它用途的不到10％．
二．刚玉
自然界天然存在的α型氧化铝晶体叫做刚玉，常因含有不同的杂质而呈现不同的颜色．刚玉一般呈带蓝或带黄的灰色，有玻璃或金刚光泽，密度在3.9-4.1g/cm3，硬度8.8，仅次于金刚石和碳化硅，能耐高温．含有铁的氧化物的刚玉砂叫金刚砂，呈暗灰色、暗黑色，常作研磨材料，用于制各种研磨纸、砂轮、研磨石，也用于加工光学仪器和某些金属制品．
因天然刚玉产量供不应求，工业上常将纯α型氧化铝粉末在高温电炉中烧结制成人造刚玉，也称电熔刚玉．它能耐1800℃以上的高温，是制造高级特殊耐火材料的原料，有高温下机械强度大，抗热震性好，抗侵蚀性强，热膨胀系数小等特点，用于制火箭发动机燃烧室内衬、喷咀，雷达天线保护罩，原子能反应堆材料，高级高频绝缘陶瓷，冶炼纯金属和合金的坩埚，高温发热原件，热电偶保护管，各种高温炉的炉衬等．人造刚玉还用于制精密仪表轴承和金属丝的拉丝模具．我国自1958年起就能产生人造刚玉了．
三．红宝石和蓝宝石
混有少量不同氧化物杂质的优质刚玉就是大名鼎鼎的红宝石和蓝宝石，是制作名贵首饰的材料，其微粒可制精密仪表和手表的轴承．
红宝石是天然产的透明红色刚玉，颜色从淡玫瑰红至深胭脂红，有的还略带紫色色调，有的有星光，以呈鸽子血红色最具有商业价值．红色是晶体中含少量氧化铬之故．红宝石是宝石中的珍品，七月生辰石．红宝石英语为Ruby，源出拉丁语ruber意为红色，硬度为9，密度常为4g/cm3，有金刚光泽．天然红宝石重量达1克拉的不多，超过5克拉已属罕见，世界上每年开采的红宝石其中品质最优者仅占千分之一．世界天然红宝石迄今发现最大的重
3450克拉产自缅甸，世界著名的巨大星光红宝石重138.7克拉，著名的鸽血红宝石重55克拉．世界红宝石最有名的产地是缅甸曼德拉的东北部，还有泰国、斯里兰卡、柬埔寨．1973年在非洲肯尼亚的恩干加，1978年在澳大利亚中部阿利斯波利，70年代末在巴基斯担的罕萨先后发现大型红宝石矿藏，以上发现被誉为70年代世界红宝石矿三大发现．我国红宝石主要产地为云南、青海，数量不多质量也不大理想．
蓝宝石因其在自然界存在比红宝石数量要多，故早在公元前800年就被人类当作宝石．它也是天然的α型氧化铝晶体．因含有少量铁和钛杂质，颜色从很淡的蓝色至深靛蓝，尤以中等程度的蓝色最为珍贵．天然刚玉晶体中若含少量铁、钴呈绿色，含钒呈翠绿，含镍、镁呈黄色，含锰、铁呈褐色，这些有色刚玉一般也归入蓝宝石．蓝宝石的硬度、密度、类似红宝石，也有金刚光泽，少数有星光效果，它是九月生辰石．我国蓝宝石主要产地为山东省昌乐县和海南省文昌县，此外江苏、福建也有出产，虽然数量比红宝石要大，但质量也不甚理想．世界蓝宝石主要产自澳大利亚和斯里兰卡，两国约集中了世界蓝宝石资源的80％，其中澳大利亚就占60％，此外印度、缅甸、泰国、柬埔寨、马达加斯加、俄国、南非、美国也有出产．美国某博物馆藏有一颗重563克拉的印度星光蓝宝石，色泽稍暗淡，星光完美几乎无瑕疵．1984年在澳大利亚发现著名昆土兰星光蓝宝石，为历来发现的最大星光刚玉，原石重1156克拉，琢磨后重733克拉，呈椭圆形如鸡蛋，后为美国洛杉矶一家私人宝石公司所收藏．1996年下半年一批泰国宝石学家在非洲马达加斯加发现了迄今世界上最大的一串绿宝石．他们化了一周时间挖掘一块巨大的云母，在云母下面发现了一串绿宝石，共有127块，重达数十千克，价值5千万美元．泰国的曼谷是日前世界上最大的红、蓝宝石加工中心，宝石的改色、雕琢工艺技术水平居世界前茅，宝石加工业是该国的支柱产业．
四．人造红宝石、蓝宝石
1877年法国化学家弗雷米将纯氧化铝粉末、碳酸钾、氟化钡和少量重铬酸钾作原料，在坩埚中经高温熔融8天，获得小颗粒红宝石晶体，这是人造红宝石的开端．
1885年在瑞士日内瓦出现一些品质优良的人造红宝石，据说是有天然红宝石碎片，加上增强红色的重铬酸钾等经高温熔融制成，和天然品性质相同．然而真正实现人工制造宝石并能投入规模化生产的要归功于法国化学家维尔纳叶．
维尔纳叶在1891年发明火焰熔融法，并用该法试制人造宝石，成功后又用纯净的氧化铝试验．在高温马弗炉中用倒置的氢氧吹管进行试验，含有少量氧化铬的纯净氧化铝细末慢慢落入火焰中熔化，滴在基座上冷凝结晶．经过十年的努力，1904年维尔纳叶正式制造出了人造红宝石，以后火焰熔融法逐渐完善，生产出的红宝石和天然品几乎无差别．该法一直沿用到现代，至今仍是世界生产人造宝石的主要方法，人称“维尔纳叶法”。
现在只要数小时就能制造出100克拉以上的红宝石原石，外观呈倒梨形或胡萝卜形的人造刚玉晶体，质地纯净，颜色透明度甚至超过天然品，经济效益巨大．现代维尔纳叶法不仅能生产从浅粉红色至深红色的红宝石，还能生产各种颜色的蓝宝石，甚至还能生产带有星光的红宝石和蓝宝石，真是巧夺天工．
人造红、蓝宝石不仅在外观上，而且在理化、光学性质上也和天然品完全一致，但价格仅为天然品的1/3到1/20，只有在显微镜下才能发现人造宝石中微小的空气泡呈圆形，天然品中空气泡为扁形这一细微的差别．我国现在的人造刚玉年产量达70t，颜色有红色、蓝色、无色，生产耗电量大，每生产1kg刚玉耗电量在1200至1400kw/h．
本世纪六十年代科学家研制成功红宝石单晶体，为激光技术的发展提供了物质基础，世界上第一台产生激光的仪器就是用红宝石单晶制成的．。
