一种玻璃幕墙用光伏太阳能板安装支架
光伏组件支架及太阳能板安装施工方案
光伏组件支架及太阳能板安装施工方案一、施工前准备1.确定安装位置：根据光照条件和支架安装要求，选择合适的安装位置。
一般来说，安装位置应避免遮挡物，确保光照充足。
2.制定安装方案：根据施工现场情况、太阳能板数量和光伏组件支架类型，制定详细的安装方案，包括支架材料和工具的准备，安装步骤等。
3.准备施工材料和工具：根据安装方案清单，准备所需的支架材料、螺丝、螺栓等，并检查工具的完好性。
二、支架安装1.选择适当的支架类型：根据安装位置，太阳能板数量和施工要求，选择合适的支架类型，如轻型支架、重型支架等。
2.确定支架间距：根据太阳能板的尺寸和数量，确定支架的间距，一般应保证太阳能板之间有足够的通风间隙，以防止过热损坏。
3.固定支架基座：根据支架类型，选择合适的基座，将基座固定在安装位置上，确保牢固性和稳定性。
4.安装支架框架：根据支架类型，将支架的框架件按照安装方案进行组装，并确保每个连接点牢固可靠。
三、太阳能板安装1.安装支架夹具：根据支架类型，将太阳能板的支架夹具安装在支架框架上，确保太阳能板能够平稳地固定在支架上。
2.固定太阳能板：将太阳能板放置在支架夹具上，并使用螺丝或螺栓将太阳能板固定在支架上，确保太阳能板的稳定性和安全性。
3.连接电缆：将太阳能板的正负极电缆通过连接器连接到光伏系统的支架上，并保证连接牢固可靠，同时注意避免电缆损坏和漏电等安全问题。
4.安装边框和防护设施：根据需要，安装太阳能板的边框和防护设施，确保太阳能板的安全和防护功能。
四、施工后清理1.清理施工现场：清理安装现场的垃圾和工具，确保安装现场的整洁和安全。
2.检查安装效果：对安装的太阳能板和光伏组件支架进行检查，确保安装效果符合要求，并进行必要调整和修正。
五、安全注意事项1.在施工过程中，必须严格遵守安全操作规范，如佩戴安全帽、工作服和安全鞋等。
2.在安装过程中，要注意防滑和防坠落措施，使用安全绳等工具确保工人的安全。
3.在操作电缆时，务必断电，严禁接触裸露的电线，以防触电事故的发生。
光伏 柔性支架

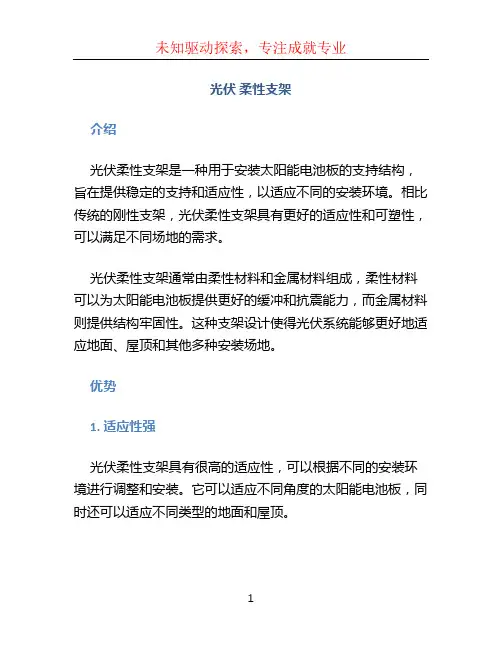

光伏柔性支架介绍光伏柔性支架是一种用于安装太阳能电池板的支持结构，旨在提供稳定的支持和适应性，以适应不同的安装环境。
相比传统的刚性支架，光伏柔性支架具有更好的适应性和可塑性，可以满足不同场地的需求。
光伏柔性支架通常由柔性材料和金属材料组成，柔性材料可以为太阳能电池板提供更好的缓冲和抗震能力，而金属材料则提供结构牢固性。
这种支架设计使得光伏系统能够更好地适应地面、屋顶和其他多种安装场地。
优势1. 适应性强光伏柔性支架具有很高的适应性，可以根据不同的安装环境进行调整和安装。
它可以适应不同角度的太阳能电池板，同时还可以适应不同类型的地面和屋顶。
2. 节约成本与传统的刚性支架相比，光伏柔性支架可以节约安装和维护成本。
由于其柔性和可塑性，安装过程更加简便快速，并且不需要大量的材料和工人。
此外，由于其轻便的设计，运输和安装过程中的运输成本也更低。
3. 抗震能力强光伏柔性支架使用柔性材料，可以提供优秀的缓冲和抗震能力。
在地震等自然灾害发生时，它能够有效减少由于振动引起的损坏和破坏。
这种特性使得光伏柔性支架更加可靠和稳定。
4. 环保光伏柔性支架的制造过程较为环保，采用的材料可以回收利用，并且在安装过程中产生的废弃物较少。
使用光伏柔性支架安装的太阳能电池板也可以减少对自然资源的耗用，进一步促进可持续发展。
应用领域光伏柔性支架广泛应用于各种不同的场地和环境中，包括但不限于以下领域：1.屋顶安装：光伏柔性支架可以轻松安装在各种类型的屋顶上，如平面屋顶、斜坡屋顶等。
2.地面安装：光伏柔性支架适用于各种地面情况，包括混凝土地面、沙地和石地等。
其适应性强，能够适应不同的地形条件。
3.农业用途：光伏柔性支架可以用于农田，实现农业和光伏发电的双重效益。
它可以为作物提供遮阳和保护，并且可以通过光伏发电实现能源自给自足。
4.水面安装：光伏柔性支架可以在水体中安装，如湖泊、水库等。
这种安装方式可以利用水体的平稳性，提高光伏发电的效率。
太阳能光伏板安装的正确方法
太阳能光伏板安装的正确方法
安装家用太阳能光伏发电板需要按照以下步骤进行：
1. 选址：选择一个光照充足、没有遮挡物的位置，比如房顶或者院子。
如果房顶无法承重或面积不足，可以考虑屋顶或地面架安装。
2. 安装支架：根据光伏板的尺寸和数量，安装相应的支架。
支架必须平稳牢固，并且与建筑物或地面之间有一定的距离，以便于光线照射和风力自然散热。
3. 安装电池板：将太阳能电池板固定在支架上，接好电线。
电线的长度应该预留足够的余地，方便连接逆变器。
4. 连接电缆：将电池板的电线连接到逆变器上，逆变器会把直流电转换成交流电。
5. 接入电网：将逆变器输出的电能接入家庭电网，实现自给自足或向电网出售多余电能。
同样也需要请专业人员操作安装。
6. 启动检查：启动发电系统并检查运行状态。
在正式使用之前，需要进行一些基本的检查和测试，以确保电池板、逆变器和电网连接正确，并且没有任何故障或漏电现象。
安装太阳能光伏板是一个专业性较强的工作，如果对具体步骤不太熟悉，建议找专业人员来进行安装。
光伏支架的主要形式

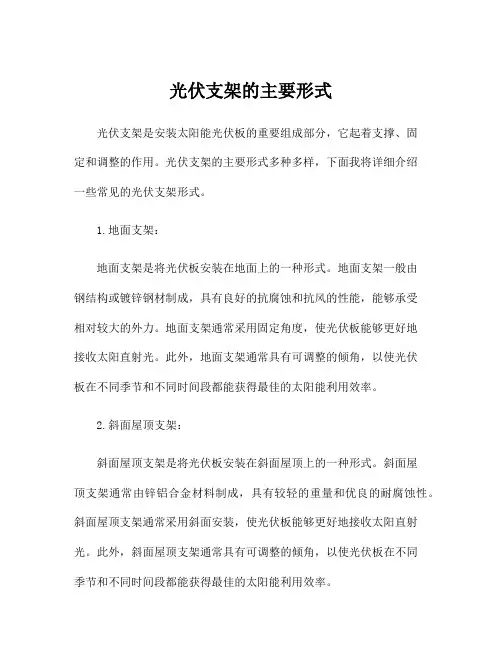

光伏支架的主要形式光伏支架是安装太阳能光伏板的重要组成部分，它起着支撑、固定和调整的作用。
光伏支架的主要形式多种多样，下面我将详细介绍一些常见的光伏支架形式。
1.地面支架：地面支架是将光伏板安装在地面上的一种形式。
地面支架一般由钢结构或镀锌钢材制成，具有良好的抗腐蚀和抗风的性能，能够承受相对较大的外力。
地面支架通常采用固定角度，使光伏板能够更好地接收太阳直射光。
此外，地面支架通常具有可调整的倾角，以使光伏板在不同季节和不同时间段都能获得最佳的太阳能利用效率。
2.斜面屋顶支架：斜面屋顶支架是将光伏板安装在斜面屋顶上的一种形式。
斜面屋顶支架通常由锌铝合金材料制成，具有较轻的重量和优良的耐腐蚀性。
斜面屋顶支架通常采用斜面安装，使光伏板能够更好地接收太阳直射光。
此外，斜面屋顶支架通常具有可调整的倾角，以使光伏板在不同季节和不同时间段都能获得最佳的太阳能利用效率。
3.平面屋顶支架：平面屋顶支架是将光伏板安装在平面屋顶上的一种形式。
平面屋顶支架一般由铝合金材料制成，具有轻便、耐腐蚀和易安装的特点。
平面屋顶支架通常采用水平安装，使光伏板能够更好地接收太阳直射光。
此外，平面屋顶支架通常具有可调整的倾角，以使光伏板在不同季节和不同时间段都能获得最佳的太阳能利用效率。
4.多轴斜行支架：多轴斜行支架是一种将光伏板按照两个或多个轴向进行倾斜和旋转的支架形式。
多轴斜行支架能够根据太阳的位置和光照强度自动调整光伏板的角度和方向，以使光伏板始终处于最佳的太阳光照条件下。
这种支架形式在一些需要高精度定位的应用中十分常见，例如天文观测、测绘等领域。
5.悬挂支架：悬挂支架是一种将光伏板悬挂在建筑物外墙或立面上的一种形式。
悬挂支架一般由轻质材料制成，具有较轻的重量和良好的抗腐蚀性能。
悬挂支架的安装位置通常在建筑物的南北或东西墙面上，以最大程度地接收太阳直射光。
此外，悬挂支架通常具有可调整的倾角，以使光伏板在不同季节和不同时间段都能获得最佳的太阳能利用效率。
光伏支架施工方案
光伏支架施工方案

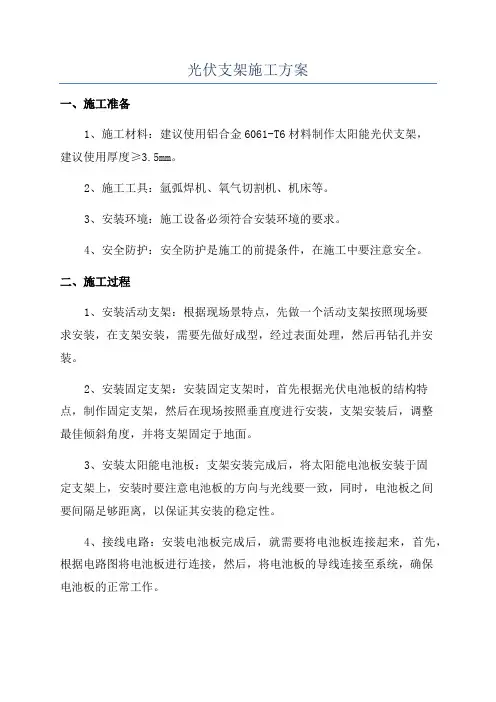

一、施工准备
1、施工材料：建议使用铝合金6061-T6材料制作太阳能光伏支架，
建议使用厚度≥3.5mm。
2、施工工具：氩弧焊机、氧气切割机、机床等。
3、安装环境：施工设备必须符合安装环境的要求。
4、安全防护：安全防护是施工的前提条件，在施工中要注意安全。
二、施工过程
1、安装活动支架：根据现场景特点，先做一个活动支架按照现场要
求安装，在支架安装，需要先做好成型，经过表面处理，然后再钻孔并安装。
2、安装固定支架：安装固定支架时，首先根据光伏电池板的结构特点，制作固定支架，然后在现场按照垂直度进行安装，支架安装后，调整
最佳倾斜角度，并将支架固定于地面。
3、安装太阳能电池板：支架安装完成后，将太阳能电池板安装于固
定支架上，安装时要注意电池板的方向与光线要一致，同时，电池板之间
要间隔足够距离，以保证其安装的稳定性。
4、接线电路：安装电池板完成后，就需要将电池板连接起来，首先，根据电路图将电池板进行连接，然后，将电池板的导线连接至系统，确保
电池板的正常工作。
5、调试系统：接线完成后，就需要调试系统，根据施工图纸进行调试。
倾斜光伏幕墙施工方案
倾斜光伏幕墙施工方案倾斜光伏幕墙是一种将太阳能光伏发电板安装在建筑幕墙上的新型建筑方案。
倾斜光伏幕墙不仅可以作为建筑外立面的装饰，还可以通过太阳能光伏发电板将阳光转化为电能，实现建筑的自给自足。
以下是倾斜光伏幕墙施工方案。
首先，施工前需要进行充分的准备工作。
确定施工地点和面积、制定施工计划和安排人员，准备好所需的材料和工具等。
然后，进行基础的施工工作。
倾斜光伏幕墙需要在建筑立面上设置支撑架，支撑架可以由钢材或铝材制成。
先进行支撑架的安装，确保支撑架的牢固和稳定。
接下来，安装太阳能光伏发电板。
太阳能光伏发电板可以使用大尺寸的光伏组件，也可以使用一些集成度更高、安装更方便的光伏模块。
将光伏组件或光伏模块依次安装在支撑架上，使用合适的紧固件进行固定。
然后，进行电气连接。
将电气线路布置在支撑架内，将光伏组件或光伏模块上的正负极与电气线路的正负极连接，确保电能可以传输到建筑内部的电力系统。
最后，进行测试和调试工作。
对安装完成的倾斜光伏幕墙进行电气性能测试，确保太阳能光伏发电板的工作正常。
调整倾斜角度和方向，使太阳能光伏发电板能够最大程度地接受阳光的辐射，并产生最大的电能输出。
在施工过程中，需要注意安全。
施工人员应佩戴合适的安全装备，使用安全绳索等措施防止高空坠落事故。
施工现场应设置安全警示标志，提醒行人和其他工作人员注意安全。
倾斜光伏幕墙的施工方案可以根据具体情况进行调整和改进。
施工过程中，要严格按照设计要求和施工图纸进行操作，确保倾斜光伏幕墙的安装质量和使用效果。
通过倾斜光伏幕墙的施工，可以实现建筑的自给自足，减少能源消耗，保护环境。
