建筑幕墙热工性能估算报告
设计单位幕墙质量评估报告

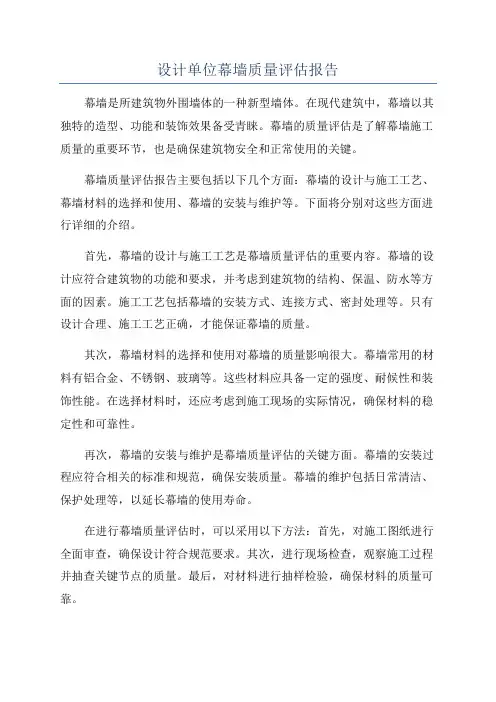

设计单位幕墙质量评估报告
幕墙是所建筑物外围墙体的一种新型墙体。
在现代建筑中，幕墙以其独特的造型、功能和装饰效果备受青睐。
幕墙的质量评估是了解幕墙施工质量的重要环节，也是确保建筑物安全和正常使用的关键。
幕墙质量评估报告主要包括以下几个方面：幕墙的设计与施工工艺、幕墙材料的选择和使用、幕墙的安装与维护等。
下面将分别对这些方面进行详细的介绍。
首先，幕墙的设计与施工工艺是幕墙质量评估的重要内容。
幕墙的设计应符合建筑物的功能和要求，并考虑到建筑物的结构、保温、防水等方面的因素。
施工工艺包括幕墙的安装方式、连接方式、密封处理等。
只有设计合理、施工工艺正确，才能保证幕墙的质量。
其次，幕墙材料的选择和使用对幕墙的质量影响很大。
幕墙常用的材料有铝合金、不锈钢、玻璃等。
这些材料应具备一定的强度、耐候性和装饰性能。
在选择材料时，还应考虑到施工现场的实际情况，确保材料的稳定性和可靠性。
再次，幕墙的安装与维护是幕墙质量评估的关键方面。
幕墙的安装过程应符合相关的标准和规范，确保安装质量。
幕墙的维护包括日常清洁、保护处理等，以延长幕墙的使用寿命。
在进行幕墙质量评估时，可以采用以下方法：首先，对施工图纸进行全面审查，确保设计符合规范要求。
其次，进行现场检查，观察施工过程并抽查关键节点的质量。
最后，对材料进行抽样检验，确保材料的质量可靠。
总之，设计单位在进行幕墙质量评估时，应关注幕墙的设计与施工工艺、材料的选择和使用、以及安装与维护等方面。
只有科学合理地评估幕墙的质量，才能确保幕墙的高质量施工，保证建筑物的安全和正常使用。
幕墙工程质量评估报告
建筑装饰装修分部幕墙子分部工程质量评估报告一．工程概况昆山高新技术创业服务中心业务用房及教育培训基地办公楼位于昆山市高新技术开发区苇城南路西、庙泾河以南。
本工程为钢筋混凝土框架结构，抗震设防烈度为7度，主体八层，局部三层，地下一层。
主楼最高点47.400.m，裙楼17.100m，总建筑面积33031.76m2，其中地上建筑面积28217.2m2，地下建筑面积4814.56m2，建筑工程设计等级为二级，建筑使用年限为50年，幕墙使用年限25年。
上海东瑞建筑规划设计有限公司对原建筑效果进行概括分割，苏州工业园区科特建筑装饰有限公司对幕墙工程的结构建筑进行深化。
工程由江苏城南建设集团有限公司总承包，由江苏建科建设监理有限公司实行全过程监理。
本工程幕墙工程范围：①隐框玻璃幕墙；②竖明横隐玻璃幕墙；③石材幕墙；④铝合金百叶幕墙；⑤铝单板幕墙、穿孔铝板幕墙；⑥玻璃地弹门、电动感应门、玻璃雨棚。
从材料上分类，玻璃幕墙的玻璃采用6+12A+6LOW-E中空钢化玻璃；铝型材为6063T5，室外可见光部位表面氟碳喷涂处理，室内见光部位采用普通静电粉末喷涂处理，使得幕墙的耐腐蚀性能达到规范要求；石材幕墙的立柱为100*60*4的镀锌钢管，横梁为L50*50*5镀锌角钢，石材面才为30厚MU130级花岗岩，颜色为樱花红，通过4mm厚不锈钢T型挂件与横梁固定，石材幕墙背后原建筑墙体粘贴30mm厚聚苯乙烯泡沫塑料板保温层，保证了幕墙的保温节能性能；铝板幕墙采用3mm厚的铝单板；玻璃地弹门采用12mm钢化玻璃；雨棚采用8+1.52pvb+8双钢化夹胶玻璃。
幕墙的防火设计按照土建的防火分区进行，竖向防火分区采用层与层之间进行防火，即在砼梁上设置防火隔断，防止曾见窜火，防火隔断采用 1.5mm镀锌钢板制作，内设置厚100mm 耐火极限不低于1h的防火岩棉；防雷设计按照二类建筑防雷，在每隔三层布置5*40mm的扁钢进行周围接通接地的均压环，接地导通电阻不大于2Ω，女儿墙压顶采用3mm厚铝单板制造，使得幕墙压顶体系与主体结构体系形成有效的导电通路。

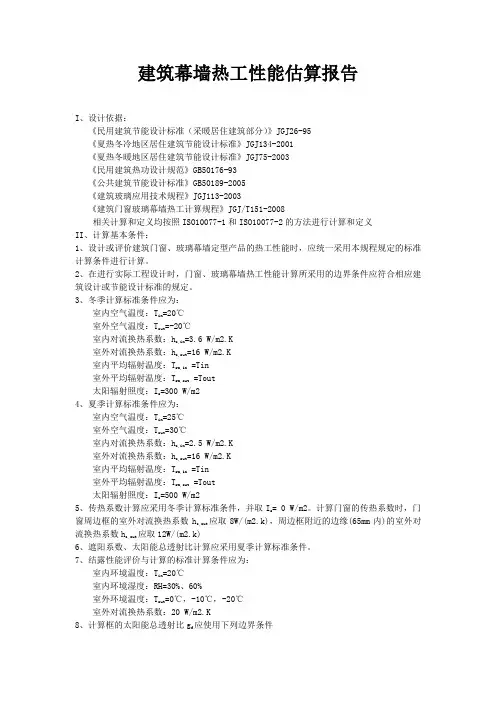

建筑幕墙热工性能估算报告.doc
建筑幕墙热工性能估算报告I、设计依据：《民用建筑节能设计标准（采暖居住建筑部分）》JGJ26-95《夏热冬冷地区居住建筑节能设计标准》JGJ134-2001《夏热冬暖地区居住建筑节能设计标准》JGJ75-2003《民用建筑热功设计规范》GB50176-93《公共建筑节能设计标准》GB50189-2005《建筑玻璃应用技术规程》JGJ113-2003《建筑门窗玻璃幕墙热工计算规程》JGJ/T151-2008相关计算和定义均按照ISO10077-1和ISO10077-2的方法进行计算和定义II、计算基本条件：1、设计或评价建筑门窗、玻璃幕墙定型产品的热工性能时，应统一采用本规程规定的标准计算条件进行计算。
2、在进行实际工程设计时，门窗、玻璃幕墙热工性能计算所采用的边界条件应符合相应建筑设计或节能设计标准的规定。
3、冬季计算标准条件应为：室内空气温度：T in=20℃室外空气温度：T out=-20℃室内对流换热系数：h c,in=3.6 W/m2.K室外对流换热系数：h c,out=16 W/m2.K室内平均辐射温度：T rm,in =Tin室外平均辐射温度：T rm,out =Tout太阳辐射照度：I s=300 W/m24、夏季计算标准条件应为：室内空气温度：T in=25℃室外空气温度：T out=30℃室内对流换热系数：h c,in=2.5 W/m2.K室外对流换热系数：h c,out=16 W/m2.K室内平均辐射温度：T rm,in =Tin室外平均辐射温度：T rm,out =Tout太阳辐射照度：I s=500 W/m25、传热系数计算应采用冬季计算标准条件，并取I s= 0 W/m2。
计算门窗的传热系数时，门窗周边框的室外对流换热系数h c,out应取8W/(m2.k)，周边框附近的边缘(65mm内)的室外对流换热系数h c,out应取12W/(m2.k)6、遮阳系数、太阳能总透射比计算应采用夏季计算标准条件。
建筑幕墙质量评估报告
建筑幕墙质量评估报告报告编号：2024/001报告日期：2024年1月1日报告人：XXX建筑质量评估中心1.评估目的本报告旨在对XXX建筑幕墙的质量状况进行评估，以提供参考和建议，确保建筑幕墙的正常使用和安全。
2.评估范围本次评估仅涉及XXX建筑幕墙系统，不包括其他建筑结构和装饰方面的评估。
3.评估标准本次评估将依据国家相关的建筑幕墙质量标准和现行建筑技术规范进行评估。
4.评估方法本次评估采用实地勘察、资料收集和检测分析相结合的方法进行。
5.评估过程及结果（1）幕墙构件检测通过实地勘察和材料检测，我们对幕墙构件进行了全面的检测。
结果表明，大部分幕墙构件的制造工艺和质量符合国家标准，但部分细节处存在制造缺陷，需要及时修复。
（2）密封性能评估通过对幕墙密封性能的检测，我们发现存在少量密封条老化、破损和接缝不严密等问题，严重影响了幕墙的气密性和水密性。
建议进行密封条更换和维修工作，以确保幕墙的正常使用。
（3）施工工艺评估通过对施工工艺的考察和检测，我们发现幕墙安装过程中存在一些施工工艺不当的情况，如焊接接头不牢固、固定螺栓未按规范要求安装等。
建议加强施工管理和监督，确保施工质量符合要求。
（4）幕墙整体评估根据以上评估结果，结合实地勘察和资料收集的综合情况，我们认为XXX建筑幕墙的质量总体较好，但仍存在一些细节问题需要及时处理和改进，以确保幕墙的长期稳定性和使用安全。
6.评估建议（1）修复制造缺陷根据幕墙构件检测结果，建议对制造缺陷进行修复和改进，以提高幕墙构件的质量和使用寿命。
（2）加强密封条维护建议对破损的密封条进行更换，并进行定期检查和维护，以确保幕墙的气密性和水密性达到标准要求。
（3）改进施工工艺加强施工过程中的管理和监督，确保施工工艺符合规范要求，特别是焊接接头和固定螺栓等关键节点的处理。
（4）定期检测和维护建议定期对幕墙进行检测和维护，确保幕墙的整体性能和安全可靠性。
7.结论通过本次评估，我们认为XXX建筑幕墙的质量总体较好，但仍存在一些细节问题需要处理和改进。
幕墙工程质量评估报告
幕墙工程质量评估报告
一、工程概况
工程名称：XX牌屏幕墙工程
施工单位：XX建设集团有限公司
施工地点：XX
建筑用途：屏幕墙
建筑面积：XXm²
工程开工日期：2023年05月01日
工程竣工日期：2023年08月01日
二、现场检查
1.材料检验
就施工材料的检验而言，XX牌屏幕墙工程采用XX牌电视墙作为主要材料，XX【品牌】作为支架材料，材料检验结果满足要求。
2.施工进度
据施工人员的实际生产记录，XX牌屏幕墙工程施工进度较好，按计划完成。
3.质量控制
施工单位根据计划把详细施工质量检验和管理控制措施的实施情况记录在施工进度记录表中，每个环节都有相关文件可供查验。
三、结论
1.XX牌屏幕墙工程的施工质量评估结果表明，施工过程中没有发现突出质量问题。
2.施工工艺技术执行质量良好，达到国家相关技术标准要求，施工质量可接受。
3.施工单位完全按照质量监督计划要求实施质量控制措施，各检验项目检验结果均满足技术要求，检验验收合格。
4.施工现场安全管理有效，施工时间规律，施工现场没有出现不安全状况，XX牌屏幕墙工程质量评估结果良好，可尽快交付使用。
建筑幕墙质量评估报告
甬统表编号：工程建筑幕墙质量评估报告工程名称：建设单位：六、对本工程质量的评估结论一、工程概况：（一）项目建设概况、项目名称：、建设单位：、设计单位：、施工单位：、监理单位：（二）工程特点工程特点：幕墙工程分玻璃幕墙、石材幕墙、金属幕墙三个分项工程，幕墙面积，银行大厦层，建筑物高度为米。
恒隆商务大厦层，建筑物高度为米。
本工、项目监理机构在施工过程中，执行国家有关法律、法规、强制性标准、强制性条文、设计文件、严格执行承包合同、工程报验制度、建筑材料进场检验制度、见证取样制度等。
、项目监理单位严格按工程监理规范执行，对每一项隐蔽工程，均严格按设计及规范要求进行检查，合格后方可允许其进入下道工序施工，在此基础上，认真做好隐蔽检查验收纪录。
、项目监理机构在施工过程中，严把原材料质量关。
对节能工程中所使用的进场原材料，均在有产品合格证及出厂检验报告的基础上进行见证取样并送检，复试合格后才允许其在节能工程中使用。
、在施工过程中，监理公司口头提出整改意见，施工单位能按时限落实整改并经监理单位验收。
三、工程质量评估依据：1、经审批通过的《监理规划》、、、、、、、、、、、、、的，因此能真实反映整个施工过程的各阶段的工程质量管理和施工管理情况，质量控制资料基本完整。
、主要进场建筑原材料质量控制记录幕墙材料质量保证书及验收汇总表工程名称：慈溪恒隆商务、农村合作银行大厦工程质监登记号：编号：幕墙材料质量保证书及验收汇总表质监登记号：编号：个人收集整理-仅供参考11 /11 六、对本工程质量的评估结论：根据我项目部现场监理人员对幕墙工程的施工过程进行监理及跟踪检测，经验收、整改，本工程达到设计图纸要求的预定目标，工程质量控制资料完整并符合要求，安全和功能检验资料完整并符合要求 ，质量等级评定为合格。
第 项目监理部。
玻璃幕墙评估报告范本
玻璃幕墙评估报告范本玻璃幕墙评估报告是对玻璃幕墙进行评估和分析的一份报告，旨在全面了解玻璃幕墙设计是否符合相关标准和规范，并提出改进建议。
以下是一份玻璃幕墙评估报告范本：评估报告目的：本评估报告旨在对位于XX建筑的玻璃幕墙进行评估，检查其设计、安装和维护情况，分析其是否符合国家和行业相关标准，并提出改进建议。
评估报告方法：采用实地调查、测试和检查玻璃幕墙的设计、安装和维护情况。
同时，结合国家和行业相关标准，对其进行评估。
评估报告结论：经过对XX建筑的玻璃幕墙进行评估，得出以下结论：1. 设计评估：根据国家和行业标准，玻璃幕墙的设计应包括强度计算、气密性测试、隔热性能等。
经过检查，该玻璃幕墙的设计符合标准要求，具备较好的强度和隔热性能。
2. 安装评估：玻璃幕墙的安装质量直接影响其使用寿命和安全性。
通过实地调查和检查，发现玻璃幕墙的安装质量较高，连接件安装牢固、密封良好，能够满足相关标准要求。
3. 维护评估：维护玻璃幕墙是保持其性能和外观的关键。
该玻璃幕墙的维护工作得到了充分重视，定期进行清洁和检查，并及时处理发现的问题。
维护人员具备相关知识和技能，能够确保玻璃幕墙的性能和安全。
改进建议：鉴于对XX建筑的玻璃幕墙的评估结果，我们建议采取以下改进措施：1. 进一步加强对玻璃幕墙设计的把控，确保设计满足更高的性能要求，如抗风压能力、隔热性能等。
2. 强调玻璃幕墙安装过程中的质量把控，确保连接件安装牢固、密封良好，呈现出更加美观和安全的外观。
3. 加强维护人员的培训和管理，提高维护工作的质量和效率，以延长玻璃幕墙的使用寿命。
4. 定期进行玻璃幕墙的检测和评估，及时发现和解决问题，确保玻璃幕墙始终保持良好的性能和外观。
总结：通过对XX建筑玻璃幕墙的评估，我们得出了以上结论和改进建议。
我们相信，通过进一步优化玻璃幕墙的设计、安装和维护工作，可以提高其性能和使用寿命，达到更好的效果。
6幕墙评估报告范文
6幕墙评估报告范文一、引言二、设计评估针对该建筑物的设计方案，我们对其幕墙进行了评估。
通过与现行国家标准和规范对比，我们发现该幕墙设计在结构合理性、热性能和隔声性能方面较为突出。
但在抗风压能力和防水密封性方面还有待改进。
建议设计团队在后续工作中加强对风压和水密性的计算分析，以确保幕墙有效承受外界环境的影响。
三、结构评估我们对幕墙的结构进行了评估，包括框架、连接部件和支撑系统等。
通过实地检查和材料测试，发现框架和连接部件的强度、刚度和耐久性良好，支撑系统稳定可靠。
然而，我们发现在一些连接点的连接方式存在一定缺陷，建议对这些连接点进行改进，以提高整个幕墙的稳定性和安全性。
四、材料评估我们对幕墙所使用的材料进行了评估，包括玻璃、铝材和密封胶等。
通过对这些材料的实验测试和资料分析，我们发现其质量符合设计要求，并且具有良好的耐候性能和防火性能。
然而，在一些暴露在外的部位，存在一些老化和腐蚀现象，需要及时修复和更换。
五、安装评估我们对幕墙的安装质量进行了评估。
通过对安装工艺的观察和施工图纸的核对，我们发现幕墙的施工质量整体较好。
然而，我们在部分幕墙板的连接处发现了一些接缝不紧密的现象，建议施工团队加强质量控制，确保整个幕墙系统的密封性能。
六、结论与建议基于以上评估结果，我们对该建筑物的幕墙系统提出以下结论和建议：1.设计团队应加强对风压和水密性的计算分析，以保证幕墙系统的抗风压能力和防水密封性。
2.部分连接点的连接方式存在缺陷，建议对其进行改进，提高幕墙的稳定性和安全性。
3.部分暴露在外的材料存在老化和腐蚀现象，建议及时修复和更换。
4.施工团队应加强对接缝处的质量控制，确保幕墙系统的密封性能。
5.对幕墙系统进行定期维护和检查，以保证其持久性和安全性。
本评估报告为初步评估，仅针对幕墙系统的设计、结构、材料和安装等方面进行了综合评估。
后续还需深入分析和细致检查，以确保幕墙系统的可靠性和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑幕墙热工性能估算报告I、设计依据：《民用建筑节能设计标准（采暖居住建筑部分）》JGJ26-95《夏热冬冷地区居住建筑节能设计标准》JGJ134-2001《夏热冬暖地区居住建筑节能设计标准》JGJ75-2003《民用建筑热功设计规范》GB50176-93《公共建筑节能设计标准》GB50189-2005《建筑玻璃应用技术规程》JGJ113-2003《建筑门窗玻璃幕墙热工计算规程》JGJ/T151-2008相关计算和定义均按照ISO10077-1和ISO10077-2的方法进行计算和定义II、计算基本条件：1、设计或评价建筑门窗、玻璃幕墙定型产品的热工性能时，应统一采用本规程规定的标准计算条件进行计算。
2、在进行实际工程设计时，门窗、玻璃幕墙热工性能计算所采用的边界条件应符合相应建筑设计或节能设计标准的规定。
3、冬季计算标准条件应为：室内空气温度：T in=20℃室外空气温度：T out=-20℃室内对流换热系数：h c,in=3.6 W/m2.K室外对流换热系数：h c,out=16 W/m2.K室内平均辐射温度：T rm,in =Tin室外平均辐射温度：T rm,out =Tout太阳辐射照度：I s=300 W/m24、夏季计算标准条件应为：室内空气温度：T in=25℃室外空气温度：T out=30℃室内对流换热系数：h c,in=2.5 W/m2.K室外对流换热系数：h c,out=16 W/m2.K室内平均辐射温度：T rm,in =Tin室外平均辐射温度：T rm,out =Tout太阳辐射照度：I s=500 W/m25、传热系数计算应采用冬季计算标准条件，并取I s= 0 W/m2。
计算门窗的传热系数时，门窗周边框的室外对流换热系数h c,out应取8W/(m2.k)，周边框附近的边缘(65mm内)的室外对流换热系数h c,out应取12W/(m2.k)6、遮阳系数、太阳能总透射比计算应采用夏季计算标准条件。
7、结露性能评价与计算的标准计算条件应为：室内环境温度：T in=20℃室内环境湿度：RH=30%、60%室外环境温度：T out=0℃，-10℃，-20℃室外对流换热系数：20 W/m2.K8、计算框的太阳能总透射比g f应使用下列边界条件q in=α* Isα：框表面太阳辐射吸收系数I s：太阳辐射照度q in：通过框传向室内的净热流（W/m2）9、计算窗产品的热工性能时，框与墙的界面应作为绝热边界处理10、幕墙截面的几何描述应根据框截面、镶嵌板类型的不同将幕墙框节点进行分类，不同种类的框截面节点均应计算其传热系数及对应框和镶嵌面板接缝的线传热系数。
11、幕墙在进行热工计算时应进行如下面积划分：框投影面积A f：指从室内、外两侧分别投影，得到的可视框投影面积中较大值，简称“框面积”；玻璃投影面积A g(或其他镶嵌板的投影面积Ap)：指室内、外侧可见玻璃(或其他镶嵌板)边缘围合面积的较小值，简称“玻璃面积”(或“镶嵌板面积”)幕墙总投影面积A t：指框面积A f与幕墙玻璃面积Ag(或其他镶嵌板的面积Ap)之和，简称“幕墙面积”。
12、幕墙玻璃(或其他镶嵌板)和框结合的线传热系数对应的边缘长度Lψ为框与面板的接缝长度，并应取室内、外接缝长度的较大值。
13、当所用的玻璃为单层玻璃，由于没有空气层的影响，不考虑线传热，线传热系数ψ=0。
14、本系统中给出的所有的数值全部是幕墙垂直安装的情况。
传热系数的数值包括了外框面积的影响。
计算传热系数的数值时，按以下取值:内表面换热系数：h in=8W/m2.k外表面换热系数：h out=23W/m2.k一、幕墙基本信息地区类型:夏热冬冷地区所在城市:南京幕墙面积与墙面的面积比范围:窗墙面积比≤0.2幕墙朝向:东、南、西向幕墙型材厂家:伟业铝材幕墙系列:120幕墙类型:半隐框玻璃幕墙幕墙分格尺寸:分格宽度W(mm):950分格高度H(mm):800二、幕墙框传热系数U f计算1、幕墙框料面积计算：(1)幕墙框料面积计算示意图如下：(2)该幕墙的窗料由以下截面组成：序号幕墙框料名称幕墙框料类型室内投影面积A fi(m2)室内表面面积A di(m2)室外投影面积A fe(m2)室外表面面积A de(m2)隔热桥对应的铝合金截面之间的最小距离dmm1 幕墙框料1 穿条式隔热铝幕墙框料3 14 4 25 7.5(4)幕墙框料室内总投影面积A fi(m2)ΣA fi=3=3(5)幕墙框料室外总投影面积A fe(m2)ΣA fe=4=4(6)幕墙框料总面积A f(m2)A f=max(ΣA fi,ΣA fe)=max(3,4)=42、幕墙框料的传热系数计算(U f)：可以通过输入数据，用二维有限元法进行数字计算，得到幕墙框料的传热系数。
在没有详细的计算结果可以应用时，可以按以下方法得到窗的传热系数：幕墙框料类型：穿条式隔热铝合金(1)穿条式隔热的铝合金框，相对应金属框之的最小距离d(mm)，示意图：注意：1)采用导热系数<=0.3(w/m.k)的隔热条2)隔热条总宽度b1+b2+b3+b4<=0.2*bf(幕墙框料宽)(2)穿条式隔热的铝合金框的U f0数值，根据“相对应金属框之间的最小距离d(mm)”，从下图的粗线中选取：(3)幕墙框料传热系数计算：1)<幕墙框料1>传热系数计算：1.1)<幕墙框料1>隔热条相对应的金属框之间的最小距离d=7.5(mm)从上图中查出U f0=3.588(W/m2.K)1.2)<幕墙框料1>幕墙框料热阻R f计算：R f=1/U f0 - 0.17=1/3.588 - 0.17=0.109(m2K/W)1.3)<幕墙框料1>幕墙框料传热系数计算：幕墙框料的室内投影面积：A f,i=3(平方米)幕墙框料的室内表面面积：A d,i=14(平方米)幕墙框料的室外投影面积：A f,e=4(平方米)幕墙框料的室外表面面积：A d,e=25(平方米)幕墙框料热阻：R f=0.109m2.K内表面换热系数：h i =8W/m 2.k外表面换热系数：h e =23W/m 2.kU f =1/(A f,i /(h i *A d,i )+R f +A f,e /(h e *A d,e )) =1/(3/(8*14)+0.109+4/(23*25))=7.006(W/m 2.K) 幕墙各框料传热系数列表：三、幕墙框料与玻璃边缘结合处的线传热系数计算(ψ)： 幕墙框料与玻璃边缘结合处的线传热系数(ψ)，主要描述了在幕墙框、玻璃和间隔层之间交互作用下的附加热传递。
线性热传递系数ψ，主要受间隔层材料传导率的影响。
在没有精确计算的情况下，可采用下表数据，来估算幕墙框料与玻璃结合处的线传导系数ψ。
幕墙框料与单层玻璃边缘结合处的线传热系数很小，计算时默认为0。
注意：这些数据用来计算低辐射的中空玻璃，即：U g <=1.3W/(m .K)(玻璃排列顺序由室外到室内，分别为第一层、第二层、第三层)四、玻璃传热系数(U g )计算：按照《建筑玻璃应用技术规程》JGJ113-2003 附录C 1、<玻璃板块1>的传热系数计算： 1)<玻璃板块1>基本信息：玻璃板块面积：10(m 2)： 玻璃板块类型：双层玻璃 第一层玻璃种类：普通玻璃 第一层玻璃厚度：5(mm)第一层校正发射率：0.837第一气体层气体类型：空气第一气体层气体厚度：12第二层玻璃种类：普通玻璃第二层玻璃厚度：5(mm)第二层校正发射率：0.8372)<中空玻璃间隔层气体：空气>普朗特准数P r计算：计算依据：P r=μ*С/λ按照《建筑玻璃应用技术规程》JGJ113-2003 C.0.2-8气体的动态粘度μ：0.00001711kg/(ms)气体的比热С：1008J/(kg.K)气体的热导率λ：0.02416W/(m.K)按照《建筑玻璃应用技术规程》JGJ113-2003 表D.0.3P r=μ*С/λ=0.00001711*1008/0.02416=0.7143)<中空玻璃间隔层气体：空气>格尔晓夫数G r计算：计算依据：G r=9.81*S3*ΔT*ρ2/(T m*μ2)按照《建筑玻璃应用技术规程》JGJ113-2003 C.0.2-7气体的动态粘度μ：0.00001711kg/(ms)气体的密度ρ：1.277kg/m3气体平均绝对温度T m：283K气体的间隙前后玻璃表面的温度差ΔT：15K气体的间隔层厚度s：0.012m按照《建筑玻璃应用技术规程》JGJ113-2003 表D.0.3及C.0.5G r=9.81*S3*ΔT*ρ2/(T m*μ2)=9.81*0.0123*15*1.2772/(283*0.000017112)=5004.9454)<中空玻璃间隔层气体：空气>努塞尔准数N u计算：计算依据：N u=A*(G r*P r)n格尔晓夫准数G r：5004.945普朗特准数P r：0.714A和n是常数：垂直空间，A=0.035，n=0.38；水平空间，A=0.16，n=0.28；倾斜45度，A=0.1，n=0.31；(幕墙按垂直空间计算)按照《建筑玻璃应用技术规程》JGJ113-2003 C.0.2-6N u=A*(G r*P r)n=0.035*(5004.945*0.714)0.38=0.784由于：N u=1<1所以，努塞尔准数取1。
即：N u=1按照《建筑玻璃应用技术规程》JGJ113-2003 C.0.2-65)<中空玻璃间隔层气体：空气>气体导热系数h g计算：计算依据：h g=N u*(λ/s)努塞尔准数N u：1气体的热导率λ：0.02416W/(m.K)气体的间隔层厚度s：0.012m按照《建筑玻璃应用技术规程》JGJ113-2003 C.0.2-5h g=N u*(λ/s)=1*(0.02416/0.012)=2.0136)<中空玻璃间隔层气体：空气>气体辐射导热系数h r计算：计算依据：h r=4*σ*(1/ε1+1/ε2-1)-1*T m3斯蒂芬-波尔兹曼常数σ：5.67*10-8间隔层中两表面在平均绝对温度T m下的校正发射率ε1、ε2：ε1：0.837ε2：0.837平均绝对温度T m：283K按照《建筑玻璃应用技术规程》JGJ113-2003 C.0.2-4h r=4*σ*(1/ε1+1/ε2-1)-1*T m3=4*5.67*10-8*(1/0.837+1/0.837-1)-1*2833=3.77)<中空玻璃间隔层气体：空气>气体间隔层的导热率h s计算：计算依据：h s=h g+h r气体辐射导热系数h r：3.7气体导热系数h g：2.013按照《建筑玻璃应用技术规程》JGJ113-2003 C.0.2-3h s=h g+h r=2.013+3.7=5.7138)<玻璃板块1>多层玻璃系统的内部传热系数计算：计算依据：1/h t=Σ1/h s+Σd m*r m气体间隔层的导热率h s：5.713第一层玻璃的厚度d m：0.005m第二层玻璃的厚度d m：0.005m玻璃的热阻r m：1m.K/W按照《建筑玻璃应用技术规程》JGJ113-2003 C.0.2-21/h t=Σ1/h s+Σd m*r m=1/5.713+0.005*1.0+0.005*1.0=0.185多层玻璃系统的内部传热系数h t=5.4059)<玻璃板块1>玻璃传热系数计算：计算依据：1/U=1/h e+1/h t+1/h i玻璃的室外表面换热系数h e：23.0玻璃的室内表面换热系数h i：8.0多层玻璃系统的内部传热系数h t：5.405按照《建筑玻璃应用技术规程》JGJ113-2003 C.0.2-11/U=1/h e+1/h t+1/h i=1/23.0+1/5.405+1/8.0=0.353<玻璃板块1>的传热系数U g=2.833W/(m2.K)五、幕墙整体传热系数计算(U t)：1、幕墙面积计算(A t)：A t=ΣA g+ΣA f幕墙框料面积A f=4m2玻璃面积：A g=10m2A t=ΣA f+ΣA g=4+10=142、幕墙整体传热系数计算(U t)：U t=(ΣA g*U g+ΣA f*U f+Σlψ*ψ)/A t各玻璃块板的面积：A g(m2)各玻璃块板的传热系数：U g(W/m2.K)各幕墙框料的面积：A f(m2)各幕墙框料的传热系数：U f(W/m2.K)各玻璃块板与幕墙框料相结合边缘的周长：lψ(m)各玻璃块板与幕墙框料相结合边缘的传热系数：ψ(W/m2.K)U t=(ΣA g*U g+ΣA f*U f+Σlψ*ψ)/A t=(4*7.006+10*2.833+40*0.06)/14=4.197该幕墙整体传热系数4.197<=该幕墙的允许的整体传热系数=4.7。
