网络体系结构及基本参考模型典型例题分析解答

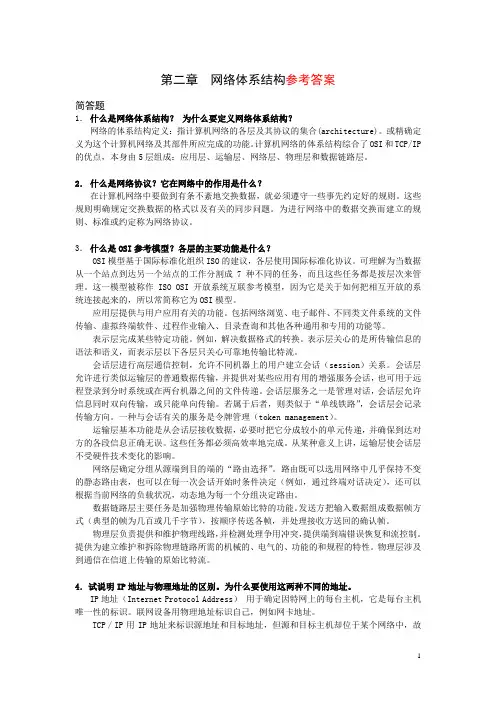

网络体系结构参考答案
第二章网络体系结构参考答案简答题1．什么是网络体系结构？为什么要定义网络体系结构？网络的体系结构定义：指计算机网络的各层及其协议的集合(architecture)。
或精确定义为这个计算机网络及其部件所应完成的功能。
计算机网络的体系结构综合了OSI和TCP/IP 的优点，本身由5层组成：应用层、运输层、网络层、物理层和数据链路层。
2．什么是网络协议？它在网络中的作用是什么？在计算机网络中要做到有条不紊地交换数据，就必须遵守一些事先约定好的规则。
这些规则明确规定交换数据的格式以及有关的同步问题。
为进行网络中的数据交换而建立的规则、标准或约定称为网络协议。
3．什么是OSI参考模型？各层的主要功能是什么？OSI模型基于国际标准化组织ISO的建议，各层使用国际标准化协议。
可理解为当数据从一个站点到达另一个站点的工作分割成7种不同的任务，而且这些任务都是按层次来管理。
这一模型被称作 ISO OSI开放系统互联参考模型，因为它是关于如何把相互开放的系统连接起来的，所以常简称它为OSI模型。
应用层提供与用户应用有关的功能。
包括网络浏览、电子邮件、不同类文件系统的文件传输、虚拟终端软件、过程作业输入、目录查询和其他各种通用和专用的功能等。
表示层完成某些特定功能。
例如，解决数据格式的转换。
表示层关心的是所传输信息的语法和语义，而表示层以下各层只关心可靠地传输比特流。
会话层进行高层通信控制，允许不同机器上的用户建立会话（session）关系。
会话层允许进行类似运输层的普通数据传输，并提供对某些应用有用的增强服务会话，也可用于远程登录到分时系统或在两台机器之间的文件传递。
会话层服务之一是管理对话，会话层允许信息同时双向传输，或只能单向传输。
若属于后者，则类似于“单线铁路”，会话层会记录传输方向。
一种与会话有关的服务是令牌管理（token management）。
运输层基本功能是从会话层接收数据，必要时把它分成较小的单元传递，并确保到达对方的各段信息正确无误。
计算机网络技术 课后习题答案 第4章 计算机网络协议与网络体系结构
串行比特传输
EIA-232/v.24接口
DTE-B
DCE-A (Modem)
DCE-B(Modem) 13
计算机网络与Internet应用
2、数据链路层
(每步如何走)
数据链路---由实现协议的软硬件加到 物理链路(Link)上,构成可传输帧的 数据链路(右图) 数据链路层主要功能:将从物理层来的
PSN1 Pt PSN2 Pt
原始数据打包成帧,并通过链路管理,
帧传输,流量控制,差错控制,在不太 可靠的物理链路上实现数据帧的无 差错传递。 基本服务:透明传输; 链路管理;帧同步; 差错检测与控制;流量控制;将数据 和控制信息分开;寻址。
Data Frame Buffer Buffer
DataLink Layer
15
计算机网络与Internet应用
4、运输层 (对方在何处) 运输层的任务:负责主机中两个进程之间的逻辑通信.包括: 向高层提供两种服务(连接的和不连接的); 对高层来的数据(报文)分段,为高层应用封装数据; 采用客户机和服务器的端口号标识运行于同一主机内的不同进程,控制 运行于不同主机上的两个进程之间的端到端的通信。 运输层的作用:通过协议屏蔽了互连网中各类通信子网的差异,并以报 文为数据单位进行传送,为以上各层提供运输服务,最终确保端到端的 可靠通信。
17
计算机网络与Internet应用
7、应用层 (做什么) 应用层确定进程之间通信的性质以符合用户的请求;负责用 户信息的语义表示,并在两个通信者之间进行语义匹配。 应用层直接为用户的应用进程提供(无需通过SAD)所需的信 息交换和远程操作,而且还要作为相互作用的应用进程的用户代理,
计算机网络典型习题讲解
TCP删除 关闭连接 删除/关闭连接 删除
FIN=1 Seq#=M ACK=1,Ack#= M+1 ,
M=连接关闭前已经被确认收到数据的最后一个字节的序列号加 连接关闭前已经被确认收到数据的最后一个字节的序列号加1 连接关闭前已经被确认收到数据的最后一个字节的序列号加 任何一方(client or server)都能够发送关闭请求,单向关闭 都能够发送关闭请求, 任何一方 都能够发送关闭请求 单向关闭.
A到B的连接关 到 的连接关 闭
ACK=1,Ack#= (7401) ,
此时,A不能继续向 传输数据,反过来可以,因为TCP关闭连接 此时, 不能继续向B传输数据,反过来可以,因为 关闭连接 不能继续向 传输数据 具有单向性,上面只关闭了A到 的连接 的连接, 到 的连接未关闭 具有单向性,上面只关闭了 到B的连接,B到A的连接未关闭
计算机网络习题讲解
1
第一章
基本概念
端到端延迟计算
2
OSI参考模型 参考模型
请从低到高的顺序指出OSI参考模型中的七层, 并对其中(任选的)五层的 每一层指出一个实际协议的例子. 答:物理层,数据链路层,网络层,传输层,会话层(或会晤层),表示 层,应用层
物理层:任何一种调制解调体制 数据链路层:ALOHA,CSMA或CSMA/CD,TDMA,FDMA,CDMA,FDDI 等之一 网络层:ARP,IP,ICMP,OSPF,BGP等 传输层:TCP,UDP之一 会话层:NetBIOS等 表示层:XML,HTML,MIME,XDR等 应用层:FTP,HTTP,DNS,SMTP,DHCP, RIP ,ODBC,RPC等
8
解答
a."带宽时延"积=(1e7/2.5e8)*1e6=40,000bit b.40000bit c.一条链路的带宽时延积就是这条链路上具有的比特数的最大值. d.1e7/4e4=250m,比一个足球场的长度还长. e.s/R
石油《计算机网络技术》教学资料 课后习题答案 模块3
模块3 计算机网络体系结构1．答：网络体系结构（network architecture）就是为了完成主机之间的通信，把网络结构划分为有明确功能的层次，并规定了同层次虚通信的协议及相邻层次之间的接口与服务。
因此，网络的层次结构模型与各层协议和层间接口的集合统称为网络体协结构。
OSI参考模型共有7层，从下到上依次为物理层、数据链路层、网络层、传输层、会话层、表示层、应用层。
2．答：TCP/IP体系结构与OSI参考模型的区别：（1）TCP/IP参考模型不存在OSI中的表示层和会话层，表示层和会话层的功能实际上可以由应用层和运输层完成。
（2）TCP/IP参考模型中不存在数据链路层和物理层，取而代之的是网络接口层(有的文献称为主机至网络层)。
（3）TCP/IP模型是对协议族的抽象，也就是说，先有协议后有模型。
这是TCP/IP模型与OSI另一个主要不同之处。
3．答：网络协议主要由以下3个要素组成：①语法（syntax）。
定义数据与控制信息的结构或格式。
②语义（semantics）。
定义需要发出何种控制信息、完成何种协议以及做出何种应答，即怎么做。
③同步（timing）。
规定事件实现顺序的详细说明，确定通信状态的变化和过程，如通信双方的应答关系。
4．答：控制字段是HDLC的关键字段，许多重要的功能都靠它来实现。
控制字段规定了帧的类型，即I帧、S帧、U帧。
①信息帧（I帧）：信息帧用于传送有效信息或数据，通常简称I帧。
I帧以控制字段第1位为“0”来标志。
控制字段的第2~4位为发送序号N（S），控制字段的第6~8位为接收序号N（R），如N（R）=5，即表示接收方要接收5号帧。
控制字段的第5位是询问/终止（Poll/Final）位，记为P/F位。
P=1询问，F=1响应，P与F成对出现。
②监控帧（S帧）：监控帧用于差错控制和流量控制，通常简称S帧。
S帧以控制字段第1、2位为“10”来标志。
S帧不带信息字段，帧长只有6个字节即48个比特。
计算机网络课后答案
计算机网络课后答案一、简介计算机网络是指将分布在不同地理位置的计算机和其他设备通过通信线路连接在一起，实现数据和资源共享的系统。
本文将回答一些计算机网络课后习题，帮助读者更好地理解和应用计算机网络知识。
二、网络协议1. OSI参考模型的七层结构是什么？各层的作用分别是什么？答：OSI参考模型的七层结构分别是物理层、数据链路层、网络层、传输层、会话层、表示层和应用层。
各层的作用如下：- 物理层：负责物理传输媒介传输比特流。
- 数据链路层：将比特流分割成帧，并通过物理链路传输。
- 网络层：实现节点之间的逻辑地址寻址和路由选择。
- 传输层：提供可靠的端到端传输服务。
- 会话层：管理会话建立和终止。
- 表示层：处理数据的表示格式和加密解密。
- 应用层：提供用户访问网络服务的接口。
2. 计算机网络中的TCP/IP协议簇是由哪些协议组成的？简要介绍各个协议的作用。
答：TCP/IP协议簇包括以下协议：- IP协议：负责将数据分组从源节点传输到目的节点。
- TCP协议：提供可靠的传输服务，保证数据的有序传输和错误恢复。
- UDP协议：提供不可靠的传输服务，适用于实时传输和不需要可靠性的应用。
- ARP协议：将IP地址解析为MAC地址。
- DNS协议：将域名解析为IP地址。
- ICMP协议：提供网络通信中的差错检测和错误报告功能。
三、网络层1. 什么是IP地址？IP地址的分类有哪些？答：IP地址是用于标识网络中设备的一种地址，它由32位二进制数组成。
IP地址的分类有A、B、C、D和E类。
- A类：第一位为0，用于大规模网络。
- B类：前两位为10，适用于中等规模网络。
- C类：前三位为110，适用于小规模网络。
- D类：前四位为1110，用于多点广播。
- E类：前五位为11110，保留作为实验和研究。
2. 什么是子网掩码？如何通过子网掩码判断两个IP地址是否属于同一子网？答：子网掩码是用来划分网络中主机和子网部分的。

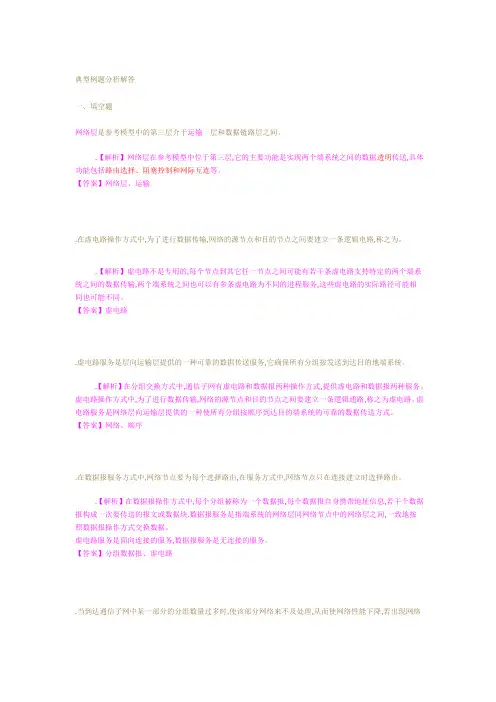

计算机网络典型例题分析解答
典型例题分析解答一、填空题网络层是参考模型中的第三层介于运输层和数据链路层之间。
.【解析】网络层在参考模型中位于第三层,它的主要功能是实现两个端系统之间的数据透明传送,具体功能包括路由选择、阻塞控制和网际互连等。
【答案】网络层、运输.在虚电路操作方式中,为了进行数据传输,网络的源节点和目的节点之间要建立一条逻辑电路,称之为。
.【解析】虚电路不是专用的,每个节点到其它任一节点之间可能有若干条虚电路支持特定的两个端系统之间的数据传输,两个端系统之间也可以有多条虚电路为不同的进程服务,这些虚电路的实际路径可能相同也可能不同。
【答案】虚电路.虚电路服务是层向运输层提供的一种可靠的数据传送服务,它确保所有分组按发送到达目的地端系统。
.【解析】在分组交换方式中,通信子网有虚电路和数据报两种操作方式,提供虚电路和数据报两种服务。
虚电路操作方式中,为了进行数据传输,网络的源节点和目的节点之间要建立一条逻辑通路,称之为虚电路。
虚电路服务是网络层向运输层提供的一种使所有分组按顺序到达目的端系统的可靠的数据传送方式。
【答案】网络、顺序.在数据报服务方式中,网络节点要为每个选择路由,在服务方式中,网络节点只在连接建立时选择路由。
.【解析】在数据报操作方式中,每个分组被称为一个数据报,每个数据报自身携带地址信息,若干个数据报构成一次要传送的报文或数据块.数据报服务是指端系统的网络层同网络节点中的网络层之间,一致地按照数据报操作方式交换数据。
虚电路服务是面向连接的服务,数据报服务是无连接的服务。
【答案】分组数据报、虚电路.当到达通信子网中某一部分的分组数量过多时,使该部分网络来不及处理,从而使网络性能下降,若出现网络通信业务陷入停顿,我们就称这种现象为。
查看答案.【解析】阻塞的极端后果是死锁。
死锁发生时,一组节点由于没有空闲缓冲区而无法接收和转发分组,节点之间相互等待,既不能接收分组也不能转发分组,并一直保持这一僵局,严重时甚至导致整个网络的瘫痪。
网络实习参考解答
一、网络功能描述图1 某公司网络拓扑结构图某企业的网络拓朴如图1 所示，总公司网络中使用了两台三层交换机Switch-A 和Switch-B 提供内部网络的互联，使用一台二层交换机Switch-A作为服务器的接入，网络边缘采用一台路由器Router-A用于连接到分公司，总公司网络运行的是动态路由协议OSPF；总公司路由器与分公司路由器Router-B 点对点连接，并且封装的是PPP 协议，为了安全考虑两台路由器需要使用CHAP 验证机制。
所有设备之间连接拓扑如图1，各设备连接接口及接口地址规划如表1 所示。
题目中未说明的密码均设置为123。
二、配置要求1．组网及网络设备配置基本要求：（1）正确制作10根网线并按拓朴图要求将设备正确连接。
（2）根据拓扑图命名交换机和路由器名称。
（3）按要求连接设备并正确配置路由器和交换机的接口IP。
技术要求：1）三层路由：1.合理的部署网络设备、PC和服务器的IP地址（见附表）2.主公司内网用OSPF实现网络的互通，网络的出口使用默认路由实现内网所有节点都可以访问internet.3.主公司通过三层交换机实现不同vlan间的通信。
说明：①OSPF使用process ID：1。
②OSPF的network语句使用基于接口网段的通告③所有服务器属于vlan30。
PC1属于vlan10，PC3属于vlan20。
④两台三层交换机均部署相同的SVI。
2）二层部署：4.内网所有交换区块均开启的生成树协议（RSTP），设置Switch-A为生成树的根桥。
5.二层交换机和三层交换机之间的互联链路启用端口聚合，实现链路带宽的提升。
连接RB的serial口链路使用ppp封装，并启用chap。
说明：①通过设置Switch-A的优先级为4096的方式实现根桥选举。
②所有trunk口都启用基于的中继封装协议。
③链路聚合启用基于lacp模式下的active模式，在聚合的接口下开启trunk。
④chap是同双向认证方式。
第3章 计算机网络体系结构(习题答案)
第3章计算机网络体系结构一、填空题1.协议主要由（语法）、（语义）和（同步）三个要素组成。
2.OSI模型分为（物理层）、（数据链路层）、（网络层）、（传输层）、（会话层）、（表示层）和（应用层）七个层次。
3.OSI模型分为（资源子网）和（通信子网）两个部分。
4.物理层定义了（机械特性）、（电气特性）、（功能特性）和（规程特性）四个方面的内容。
5.数据链路层处理的数据单位称为（帧）。
6.数据链路层的主要功能有（链路管理）、（成帧）、（信道共享）、（帧同步）、（流量控制）、（差错控制）、（透明传输）和（寻址）。
7.在数据链路层中定义的地址通常称为（硬件地址）或（物理地址）。
8.网络层所提供的服务可以分为两类：（面向连接的）服务和（无连接的）服务。
9.传输层的功能包括（服务选择）、（连接管理）、（流量控制）、（拥塞控制）和（差错控制）等。
二、名词解释同步协议实体对等层对等层通信服务 CIDR 协议数据单元服务数据单元同步同步指的是广义的、在一定条件下发生什么事情的特性，而且条件和时间有关，具有时序的含义。
协议计算机网络中意图进行通信的结点必须要遵守一些事先约定好的规则。
这些为进行数据交换而建立的规则、标准或约定即称为协议，也称为网络协议。
实体任何接收或者发送数据的硬件单元或者软件进程模块都可以称为通信实体，简称实体。
对等层不同的网络结点，若它们遵循的是同一种网络体系结构的话，那么在不同结点上完成同样功能的层次称为对等层。
对等层通信在分层的网络体系结构中，每个层次只知道自己从上层接收来数据并处理后再传递给下一层，结果通信目的方该层次的对等层就收到与己方处理的一模一样的数据。
就好像在两个对等层之间有一条“通道”直接把数据传送过去一样，这种情况就称为对等层通信。
服务下一层能被上一层看见的功能称为服务。
协议数据单元、服务数据单元对等层上传送的数据单位称为协议数据单元，而直接相邻的两个层次之间交换的数据单位称为服务数据单元。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
网络体系结构及OSI基本参考模型典型例题分析解答
一、填空题
1.计算机网络层次及其协议的集合称为网络的___。
2.为进行计算机网络中的数据交换而建立的____、标准或____的集合称为网络协议。
的全称为____,的参考模型是由____制定的标准化开放式计算机网络层次结构模型。
包括____、服务定义和____三级抽象。
的体系结构定义了一个七层模型,从下到上分别为物理层、数据链路层、____、运输层、会话层、____和____。
6.网络协议包含三要素,这三要素分别是语义、____和____。
二、单项选择题
1.在网络协议中,涉及数据和控制信息的格式、编码及信号电平等的内容属于网络协议的()要素。
A)语法B)语义C)定时D)语用
体系结构定义了一个()层模型。
A)8 B)9 C)6 D)7
3.在OSI的7层模型中,主要功能是在通信子网中实现路由选择的层次为().
A)物理层B)网络层C)数据链路层D)运输层
4.在OSI的7层模型中,主要功能是协调收发双方的数据传输速率,将比特流组织成帧,并进行校验、确认及反馈重发的层次为()。
A)物理层B)网络层C)数据链路层D)运输层
5.在ISO的7层模型中,主要功能是提供端到端的透明数据运输服务、差错控制和流量撞控制的层次为()。
A)物理层B)数据链路层C)运输层D)网络层
6.在ISO的7层模型中,主要功能是组织和同步不同主机上各种进程间通信的层次为().
A)网络层B)会话层C)运输层D)表示层
7.在OSI的7层模型中,主要功能是为上层用户提供共同的数据或信息语法表示转换，也可进行数据压缩和加密的层次为()。
A)会话层B)网络层C)表示层D)运输层
8.在开放系统互连参考模型中,把传输的比特流划分为帧的层次是()。
A)网络层B)数据链路层C)运输层D)分组层
9.在OSI的7层模型中,提供为建立、维护和拆除物理链路所需的机械的、电气的、功的和规程的特性的层次是()。
A)网络层B)数据链路层C)物理层D)运输层
10。
在OSI的7层模型中,负责为OSI应用进程提供服务的层次是()
A)应用层B)会话层C)运输层D)表示层
11。
在创I的7层模型中,位于物理层和网络层之间的层次是()。
A)表示层B)应用层C)数据链路层D)运输层
12。
在OSI的7层模型中,位于运输层之上的层次是()。
A)表示层B)数据链路层C)会话层D)应用层
13。
允许计算机相互通信的语言被称为()。
A)协议B)寻址c)轮询D)对话
典型例题分析解答
2020/3/27
一、填空题
1.【答案】体系结构/architecture
2.【答案】规则、约定
3.【解析】开放系统互连(Open System bEtemmet2tion)基本参考模型是由国际标准化组织(ISO)制定的标准化开放式计算机网络层次结构模型,又称ISO'sOSI参考模型。
"开放"的含义是任何两个遵守该模型和有关标准的系统都能进行互连。
【答案】开放系统互连、国际标准化组织
4.【解析】OSI包括了体系结构、服务定义和协议规范三级抽象。
OSI给出的仅是一个概念上和功能上的标准框架,是将异构系统互连的标准分层结构。
模型本身不是一组有形的可操作的协议集合,它既不包括任何具体的协议定义,也不包括强制实现的一致性。
网络体系结构与实现无关。
【答案】体系结构、协议规范
5.【答案】网络层、表示层、应用层
6.【答案】语法、定时
二、单项选择题
1.【答案】A
2.【答案】D
3.【答案】B 【解析】网络层在OSI的7层模型中位于第三层,它为运输层实体提供端到端的交换网络数据传送功能,并进行路由选择和拥塞控制等
4.【答案】C 【解析】数据链路层在OSI的7层模型中位于第二层,它为网络层实体提供点到点的元差错F帧传输功能,并进行流量控制。
5.【答案】C 【解析】运输层在OSI的7层模型中位于第四层,它为会话层实体提供透明的、可靠的数据传飞输服务,保证端到端的数据完整性;选择网络层能提供的最适宜的服务;提供建立、维护和拆除传输连接功能。
.
6.【答案】B. 【解析】会话层在创I的7层模型中位于第五层,它为彼此合作的表示层实体提供建立、维护理和结束对话连接的功能,提供会话管理服务。
7.【答案】C 【解析】表示层在OSI的7层模型中位于第六层,它为应用层进程提供能解释所交换信息含义的一组服务,如代码转换、格式转换、文本压缩、文本加密与解密等。
8.【答案】B
9.【答案】C 【解析】物理层在ISO的7层模型中位于最底层,它提供为建立、维护和拆除物理链路所需的机械的、电气的、功能的和规程的特性,它还提供有关在传输媒体上传输非结构的位流及物理链路故障检测指示。
10.【答案】A 【解析】应用层在OSI的7层模型中位于最高层,它为OSI应用进程提供服务,如文件传送、电子邮件、虚拟终端等。
11.【答案】C 【解析】OSI的体系结构定义了一个七层模型,从下到上分别为物理层(PH)、数据链路层(DL)、网络层(N)、运输层(T)、会话层(S)、表示层(P)和应用层〈A)。
12.【答案】C
13.【答案】A。
