霍尼韦尔OneWireless工业无线解决方案在线腐蚀监测系统上的应用
霍尼韦尔腐蚀解决方案PPT
声发射检测
红外热像检测
利用红外热像仪对设备表面温度分布 进行测量，通过温度异常判断腐蚀情 况。
利用声发射技术对设备内部腐蚀活动 进行实时监测，及时发现潜在风险。
腐蚀程度评估标准
腐蚀深度
根据腐蚀深度与设备壁厚的比 例，评估腐蚀程度。
腐蚀面积
统计设备表面腐蚀区域的面积 ，了解腐蚀范围。
腐蚀速率
计算单位时间内腐蚀深度的变 化，评估腐蚀发展速度。
腐蚀评估
通过对监测数据的分析和处理，评估 设备的腐蚀程度和发展趋势，为制定 防腐措施提供依据。
防腐措施制定
根据腐蚀评估结果，结合设备的具体 情况和使用环境，制定针对性的防腐 措施。
防腐措施实施
按照制定的防腐措施，对设备进行相 应的处理和维护，确保防腐效果达到 预期目标。
03 腐蚀检测与评估技术
CHAPTER
CHAPTER
方案背景与目标
背景
腐蚀是工业设备面临的常见问题，会导致设备性能下降、寿命缩短，甚至引发 安全事故。为了解决这一问题，霍尼韦尔推出了专业的腐蚀解决方案。
目标
霍尼韦尔腐蚀解决方案旨在通过一系列技术手段，降低设备腐蚀速度，延长设 备使用寿命，提高设备运行安全性，从而为客户节省维护成本和减少生产中断。
腐蚀分类
根据腐蚀机理和形态，可分为均 匀腐蚀、点蚀、缝隙腐蚀、晶间 腐蚀、应力腐蚀等。
腐蚀对工业设备影响
01
02
03
设备性能下降
腐蚀会导致设备壁厚减薄、 强度降低，进而影响设备 的承载能力和使用性能。
生产安全隐患
腐蚀严重的设备易发生泄 漏、破裂等事故，对工业 生产安全构成威胁。
经济损失
腐蚀造成的设备损坏和维 修更换，会给企业带来巨 大的经济损失。
无线传感器网络技术在环境监测中的广泛应用技巧
无线传感器网络技术在环境监测中的广泛应用技巧无线传感器网络技术（Wireless Sensor Network，WSN）是一种能够实现分布式、自组织、自修复的网络系统，由大量的传感器节点组成，用于监测和感知环境中的各种参数。
WSN在环境监测领域具有广泛的应用前景，本文将探讨一些在环境监测中的WSN应用技巧。
一、节点布局与覆盖率优化在构建WSN时，节点的布局对网络性能和监测效果有着直接的影响。
为了提高网络的覆盖率和监测精度，应该合理选择节点的布局方式。
一种常用的方法是在监测区域内均匀分布节点，以达到全面监测的目的。
此外，还可以采用基于密度的节点部署算法，根据环境的特点，优化节点的数量和位置，以实现对关键区域的监测。
二、能量管理与节能技术WSN中的传感器节点通常由有限的能量供应，因此，合理的能量管理对于延长节点寿命至关重要。
为了降低能量消耗，可以采用一些节能技术，例如节点休眠、能量分级和动态调整传输功率等。
此外，还可以通过优化路由算法，减少数据传输的能量消耗，提高网络的能源利用率。
三、数据处理与分析传感器节点采集环境数据后，需要进行数据处理和分析，以提取有用的信息。
在环境监测中，数据的准确性和实时性至关重要。
为了满足这一需求，可以采用数据压缩、数据融合和基于事件的数据处理技术，以减少数据传输量和提高数据处理效率。
此外，还可以结合机器学习和数据挖掘方法，对环境数据进行智能分析和预测，以提高监测的准确性和预警能力。
四、网络安全与隐私保护在环境监测中，网络安全和隐私保护是非常重要的问题。
由于传感器节点通常部署在无人区域，容易受到物理攻击和网络攻击的威胁。
因此，在构建WSN时，必须考虑节点的安全性和防护措施。
可以采用加密技术和认证机制保护传感器节点的数据传输和存储，同时，对网络中的异常行为进行实时监测和响应，以提高网络的安全性和抗攻击能力。
五、应用案例与发展趋势WSN在环境监测中有着广泛的应用，例如气象监测、水质监测、空气污染监测等。
无线数据采集系统在工业领域的典型应用

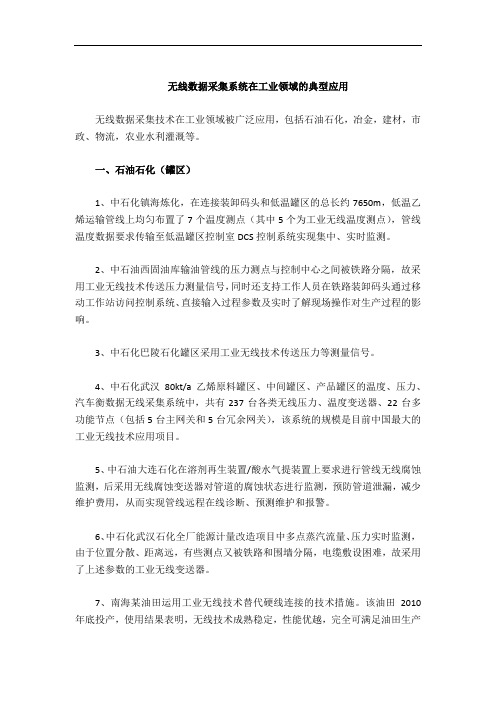

无线数据采集系统在工业领域的典型应用无线数据采集技术在工业领域被广泛应用，包括石油石化，冶金，建材，市政、物流，农业水利灌溉等。
一、石油石化（罐区）1、中石化镇海炼化，在连接装卸码头和低温罐区的总长约7650m，低温乙烯运输管线上均匀布置了7个温度测点（其中5个为工业无线温度测点），管线温度数据要求传输至低温罐区控制室DCS控制系统实现集中、实时监测。
2、中石油西固油库输油管线的压力测点与控制中心之间被铁路分隔，故采用工业无线技术传送压力测量信号，同时还支持工作人员在铁路装卸码头通过移动工作站访问控制系统、直接输入过程参数及实时了解现场操作对生产过程的影响。
3、中石化巴陵石化罐区采用工业无线技术传送压力等测量信号。
4、中石化武汉80kt/a乙烯原料罐区、中间罐区、产品罐区的温度、压力、汽车衡数据无线采集系统中，共有237台各类无线压力、温度变送器、22台多功能节点（包括5台主网关和5台冗余网关），该系统的规模是目前中国最大的工业无线技术应用项目。
5、中石油大连石化在溶剂再生装置/酸水气提装置上要求进行管线无线腐蚀监测，后采用无线腐蚀变送器对管道的腐蚀状态进行监测，预防管道泄漏，减少维护费用，从而实现管线远程在线诊断、预测维护和报警。
6、中石化武汉石化全厂能源计量改造项目中多点蒸汽流量、压力实时监测，由于位置分散、距离远，有些测点又被铁路和围墙分隔，电缆敷设困难，故采用了上述参数的工业无线变送器。
7、南海某油田运用工业无线技术替代硬线连接的技术措施。
该油田2010年底投产，使用结果表明，无线技术成熟稳定，性能优越，完全可满足油田生产的需求。
无线仪表技术的应用，大大减少了施工工作量和成本，缩短了海上施工工期，为经济效益较差的海上边际油田的开发提供了可能。
8、南海北部湾某海上调整井项目是在海上石油平台旁增加一座简易井口架，增加的井口架可打7口井，其中包括两个主桩分别作为隔水套管打单筒双井。
此项目设计需要在新增井口架的采油树上安装7台温度变送器和14台压力变送器。
无线传感网络在石油化工安全监测中的应用
无线传感网络在石油化工安全监测中的应用随着石油化工行业的迅速发展，安全监测成为了关注重点。
为了预防事故风险、提高安全管理效率，科技的应用成为了一种必要手段。
无线传感网络技术作为一种高效、灵活且可靠的监测方法，被越来越多的石油化工企业所采用。
本文将探讨无线传感网络在石油化工安全监测中的应用以及其带来的益处。
无线传感网络是一种利用无线通信技术实现传感器之间无线互连的网络系统。
传感器节点被部署在需要监测的区域，通过无线通信传递和集中传感数据。
石油化工企业通过安装传感器节点，可以实时监测关键参数如温度、湿度、气体浓度等，从而及时发现并解决潜在的安全隐患。
首先，无线传感网络在石油化工行业的安全监测中具有高效性。
传统的监测方法往往需要人工巡检，需要投入大量的人力物力。
而无线传感网络能够实现自动化的数据采集和传输，减少了人力投入。
传感节点通过无线连接，可以将数据传输到中心节点，实现对整个区域的全面监测。
这大大提高了安全监测的效率，节省了时间和资源。
其次，无线传感网络在石油化工行业的安全监测中具有灵活性。
石油化工生产过程中，设备和工艺常常发生变化，传统的有线监测系统往往难以适应这种变化。
而无线传感网络可以根据需要对传感节点进行灵活部署和调整，使其适应不同的环境和监测需求。
并且，传感器节点之间无需布线，减少了设备维护的复杂性。
此外，无线传感网络在石油化工行业的安全监测中具有可靠性。
由于石油化工行业工艺复杂、环境恶劣，传统有线监测系统易受干扰，容易出现数据传输错误或中断的情况。
而无线传感网络采用无线通信，不受布线限制，数据传输更加稳定可靠。
即使出现节点故障，系统也能够自动适应并重新组织网络，确保数据传输的完整性和稳定性。
另外，无线传感网络还具有实时性。
石油化工生产过程中，安全问题需要及时监测和处理。
传统监测方法可能需要一定时间才能收集到数据并进行分析，而无线传感网络可以实现实时数据采集和处理。
传感节点实时传输数据到中心节点，中心节点通过数据分析和处理可以快速作出响应，及时采取措施，减少事故的发生。
Honeywell腐蚀软件-大庆油田交流20111205
NALCO-Exxon USA Nippon Steel Corp., Japan
Technip, Bahrain Texaco, Inc.
Nalco Exxon Chemicals
TR Oil Services Ltd, UK
ONGC, India
Travis Chemicals, Canada
Occidental Corporation
Honeywell腐蚀软件分类
主要类型
软件
适用材料
腐蚀预测软件 Predict, Predict Pipe,
碳钢/低合金钢
Predict Amine, Predict SW
材料选择软件 Socrates
抗蚀合金
开裂评估软件 Strategy
碳钢/低合金钢
腐蚀机理分析 软件
风险评估软件
Corrosion Analyzer Risk IT
中石油大庆油田油气田腐蚀分析软件交流 霍尼韦尔油气田腐蚀预测与评价系统
目录
1. Honeywell公司介绍与腐蚀软件简介
2. 油气田腐蚀背景简介 3.油气田腐蚀预测及评价软件介绍 （Predict; Predict Pipe; Socrates; Strategy) 4. 案例分析
目录
1. Honeywell公司介绍与腐蚀软件简介
北京奥尔创新石油工程技术有限公司介绍
软件用户名单（国外部分）
ABB Vetco Gray Abu Dhabi National Oil Company, UAE
ADCO, UAE
AGIP S.p.A., Italy Amerada Hess Corp. Amoco Corporation ARCO Corp. Baker Oil Tools Bouygues Offshore, France BP Oil Company, UK
霍尼韦尔腐蚀解决方案
例3——炼油厂腐蚀
催化裂化 延迟焦化 加氢精制 加氢裂化 胺系统 酸性水系统 硫磺回收系统 气体处理装置 冷却水系统
• 产品的稳定性和减少事故是炼厂生产的关键考虑。 • 腐蚀是导致炼厂设备损坏的主要因素之一，腐蚀管理包括深入的腐蚀 建模，软件分析，制定腐蚀控制方案，材料选择，缓蚀剂选择和实施 腐蚀监控。 • 腐蚀管理方案可整合到 Risk-Based Inspection (RBI) 管理。
超级 LPR 技术
SmartCET 腐蚀测量变送器
变送器
插入式探针探头
探针电极 (耗品)
在线, 实时腐蚀监测….
100
0
Red Line
* mpy - mils per year mmpy - millimeters per year
工厂的“速度计” !
仪表接入系统的腐蚀测量系统
Typical User:
HART
Process Operations
Purpose: C300 Experion PKS
Add on-line, real-time corrosion monitoring to existing PKS
• Experion C200 and C300
- Connect SmartCET to analog input FTA
Purpose:
Low cost system to bring corrosion with other process data
Typical User:
HART to 4-20 mA Converter Corrosion Rate Pitting Factor B-Value Corrosion Mechanism Indicator
基于Smart-CET技术石油长输管道内腐蚀实时在线监测系统构建
基于Smart-CET技术石油长输管道内腐蚀实时在线监测系统构建[摘要] smart-cet技术是美国霍尼韦尔公司旗下的intercorr 国际腐蚀公司开发的自动电化学监测专利技术,本文论述了该技术在石油长输管道的现场适用性。
其可以对长输管道内腐蚀状态进行实时检测、动态跟踪、分析和评估,反映内腐蚀变化过程,从而减小腐蚀危害。
[关键词]长输管道内腐蚀在线监测 smart-cet[abstract] smart-cet technology is an automatic electrochemical corrosion monitoring of patented technology which is developed by intercorr,a subsidiary of honeywell international of us,this paper discusses the on-site applicability of the technology in the oil field oflong-distance pipeline. it can provide real-time detection, dynamic tracking, analysis and assessment to thelong-distance pipeline corrosion,reflect the changes of the internal corrosion process, thereby reduce the corrosion hazard.[keywords] long-distance pipelinesinternalcorrosionon-line monitoringsmart-cet管道运输是五大运输方式中输送石油产品最安全、经济的一种方式,而腐蚀却是长期以来影响和危及管道安全可靠运行和寿命的关键因素。
霍尼韦尔安全管理系统提供的解决方案
霍尼韦尔安全管理系统提供的解决方案佚名【摘要】@@ Safety Managerrn作为全厂安全防护一体化的重要组成部分,霍尼韦尔的Safety Manager(以下简称SM)通过保护人员和工厂资产提升了过程安全性.【期刊名称】《自动化博览》【年(卷),期】2011(028)002【总页数】1页(P71)【正文语种】中文Safety Manager作为全厂安全防护一体化的重要组成部分，霍尼韦尔的Safety Manager（以下简称SM）通过保护人员和工厂资产提升了过程安全性。
SM将霍尼韦尔的经过验证的四重化冗余（QMR®）2oo4D技术与霍尼韦尔在集成过程安全数据、应用、系统诊断和关键控制策略方面的丰富过程安全管理专业知识结合在一起。
霍尼韦尔的TÜV IEC 61511和IEC 61508 SIL 3认证解决方案实现了更高水平的安全与过程集成，能够确保功能安全分离。
通过与Experion在操作过程的紧密结合，各安全系统被完美整合到同一架构中，从而为提高操作安全性和过程实用性提供了可能。
Experion通过各个级别的过程和业务操作实现了无以伦比的连通性，优化了操作过程，提升了常规维护效率，改善了安全管理，并将工作人员从手动操作过程中解放出来。
SM具备以下优势：• 安全与防护——每个SM都包含经过认证的嵌入式安全防火墙，用于保护关键的安全仪表系统（SIS）层避免受到网络攻击和服务中断问题干扰。
• 高度实用的架构——经过现场验证的霍尼韦尔QMR 2oo4D采用具有高实用性的故障安全架构。
QMR技术的应用实现了即使在系统瘫痪期间也能确保过程操作不受任何干扰。
• 简单易用、直观、无误差工程与更改——Safety Builder是一款直观、完善的配置工具，可对整个工厂内关键的安全数据库和应用编程进行有效管理，进而帮助用户轻松实现安全网络设计。
经过TÜV认证的在线更改功能在保持并优化安全应用的同时还可避免出现错误。
霍尼韦尔OneWireless网络助力SAMREF炼厂推行无线应用
霍尼韦尔OneWireless网络助力SAMREF炼厂推行无线应用边孝茹【期刊名称】《自动化博览》【年(卷),期】2016(033)005【总页数】2页(P74-75)【作者】边孝茹【作者单位】霍尼韦尔过程控制部【正文语种】中文SAMREF是沙特阿拉伯国家石油公司（沙特阿美）与美孚延布炼油公司（埃克森美孚公司的全资附属公司）共同投资的合资企业。
沙特阿美（Saudi Aramco）是全球最大的石油生产和出口企业，成立已逾80年。
埃克森美孚（Exxon Mobil）是一家跨国能源公司，业务遍及各大洲共140个国家和地区。
位于沙特阿拉伯延布（Yanbu）的SAMREF炼油总厂产能约为400,000桶/日，能源产品包括汽油、民用燃料油、液化石油气（LPG）、航空燃料等。
霍尼韦尔无线解决方案令SAMREF得以完善事故管理程序和救援行动措施，进而加大对员工安全的保障力度。
无线网络中部署的工业摄像机可通过行驶车辆覆盖炼厂的偏远区域。
这样SAMREF即可记录安全状况及安防事故，将其与以往事故进行比较，并且保留未遂事故的相关视频记录。
危急情况下，炼厂事故处理指挥人员可直接查看来自行驶车辆的实时视频，从而能够更快地作出决策，同时降低对于控制室的依赖程度。
灵活性和安全性皆为SAMREF的重要选择标准。
霍尼韦尔OneWireless™网络可部署多个无线接入点，为单一无线网络提供灵活性。
每个无线接入点包含三个无线电信号——第一个用于与传统变送器通信，第二个用于与Wi-Fi设备通信，第三个则用于现场数据的高速通信。
无线网络使得SAMREF可对距离偏远和难以到达的位置执行测量。
在先前认为无法布线或布线受限的区域，无线系统的工作也十分稳健可靠。
此外，对于不宜采用有线变送器的项目，实践证明无线技术可帮助降低项目的平均输入/输出设备成本。
在定义无线基础设施的要求时，SAMREF明确规定以下优先事项：（1）安全性：提高工厂和工人的安全性。
无线传感网络在工业监控中的应用
无线传感网络在工业监控中的应用在当今高度自动化和智能化的工业生产环境中，无线传感网络正逐渐成为工业监控领域的一项关键技术。
它为工业生产带来了更高的效率、更可靠的安全性以及更优化的资源利用。
无线传感网络，简单来说，就是由多个分布在监测区域内的传感器节点组成的网络系统。
这些传感器节点能够感知、采集和传输各种物理量和环境信息，如温度、湿度、压力、振动、声音等。
与传统的有线传感系统相比，无线传感网络具有部署灵活、成本低、维护方便等显著优势。
在工业监控中，无线传感网络的应用范围非常广泛。
首先，它可以用于设备的状态监测。
在工厂中，各种大型设备如机床、压缩机、风机等的正常运行对于生产的连续性至关重要。
通过在这些设备上安装传感器节点，可以实时监测设备的运行参数，如转速、温度、振动幅度等。
一旦这些参数超出正常范围，系统能够及时发出警报，提醒工作人员进行维修或保养，从而避免设备故障导致的生产中断，降低维修成本，延长设备的使用寿命。
其次，无线传感网络在工业环境监测方面也发挥着重要作用。
工厂内的环境条件，如空气质量、噪声水平、光照强度等，会直接影响到工人的健康和工作效率。
利用无线传感网络，可以对这些环境参数进行实时监测，并根据监测结果及时采取相应的措施，如通风换气、降噪处理等，为工人创造一个良好的工作环境。
再者，无线传感网络在工业生产过程的监控中也具有不可替代的地位。
例如，在化工生产中，反应釜内的温度、压力、反应物浓度等参数需要精确控制，以确保反应的顺利进行和产品质量的稳定。
通过在反应釜内安装传感器节点，可以实现对这些参数的实时监测和反馈控制，从而提高生产过程的稳定性和产品的一致性。
此外，无线传感网络还可以用于仓库管理。
在仓库中，通过安装传感器节点，可以实时监测货物的存储环境，如温度、湿度等，确保货物的质量不受影响。
同时，还可以对货物的位置和数量进行监测，实现库存的精确管理，提高仓库的运营效率。
然而，要实现无线传感网络在工业监控中的有效应用，还面临着一些挑战。
