SOLIDWORK教程 草图实体工具、几何约束

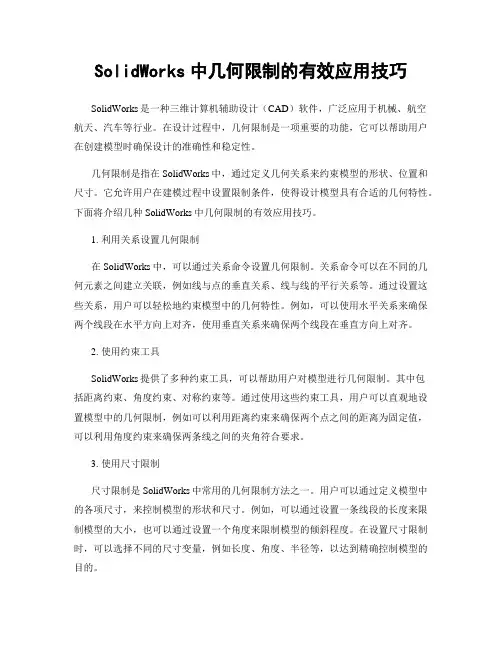

SolidWorks中几何限制的有效应用技巧
SolidWorks中几何限制的有效应用技巧SolidWorks是一种三维计算机辅助设计（CAD）软件，广泛应用于机械、航空航天、汽车等行业。
在设计过程中，几何限制是一项重要的功能，它可以帮助用户在创建模型时确保设计的准确性和稳定性。
几何限制是指在SolidWorks中，通过定义几何关系来约束模型的形状、位置和尺寸。
它允许用户在建模过程中设置限制条件，使得设计模型具有合适的几何特性。
下面将介绍几种SolidWorks中几何限制的有效应用技巧。
1. 利用关系设置几何限制在SolidWorks中，可以通过关系命令设置几何限制。
关系命令可以在不同的几何元素之间建立关联，例如线与点的垂直关系、线与线的平行关系等。
通过设置这些关系，用户可以轻松地约束模型中的几何特性。
例如，可以使用水平关系来确保两个线段在水平方向上对齐，使用垂直关系来确保两个线段在垂直方向上对齐。
2. 使用约束工具SolidWorks提供了多种约束工具，可以帮助用户对模型进行几何限制。
其中包括距离约束、角度约束、对称约束等。
通过使用这些约束工具，用户可以直观地设置模型中的几何限制，例如可以利用距离约束来确保两个点之间的距离为固定值，可以利用角度约束来确保两条线之间的夹角符合要求。
3. 使用尺寸限制尺寸限制是SolidWorks中常用的几何限制方法之一。
用户可以通过定义模型中的各项尺寸，来控制模型的形状和尺寸。
例如，可以通过设置一条线段的长度来限制模型的大小，也可以通过设置一个角度来限制模型的倾斜程度。
在设置尺寸限制时，可以选择不同的尺寸变量，例如长度、角度、半径等，以达到精确控制模型的目的。
4. 使用副本特性和镜像特性SolidWorks中的副本特性和镜像特性可以帮助用户快速创建对称模型，并自动应用几何限制。
副本特性是指将已创建的特性复制到其他位置，以实现模型的重复性。
镜像特性则是指通过对模型进行镜像操作来创建对称的模型。
这些特性可以有效地减少设计的重复劳动，并确保对称模型的几何特性保持一致。
SolidWorks入门教程很全面
• 8. 等距实体
• 等距实体工具是按特定的距离等距诸如样条曲线或圆弧、 模型边线组、环等等之类的草图实体,
• 等距实体管理器中的设置项目有： • 等距距离：数值以此距离来等距草图实体, • 添加尺寸：在草图中显示等距尺寸, • 双向：在2个方向同时生成等距实体, • 制作基体结构：将原有草图实体转换成构造线,
2 完全定义
所有实体的位置都用尺寸或约束完全地描述出 来,在一个详细说明的草绘中,所有的实体都是黑 色的
3 过定义
图的尺寸或约束之间有冲突,其实体是红色的
六、 草图几何关系
草图有自动几何关 系和手动添加几何 关系二种,
第三节 草图绘制 • 一、调用草图绘制工具方法 • 1、单击工具栏中要使用工具的图标按钮,
Mould Manufacturing Process Design
Autocad建筑设计
AutoCAD Architecture Design
考试费标准
220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门
第一章 草图设计
本章用4个课时的时间,主 要讲解基本草图绘制 草 图几何关系 草图尺寸标 注等基本内容,为零件的三 维设计作准备,
第一节 概述
一、Solidworks 发展 • Solidworks公司是专业从事三维机械设计、工程
分析和产品数据管理软件开发和营销的高科技跨 国公司,Solidworks公司成立于1993年,由PTC公 司的技术副总裁与CV公司的副总裁发起,总部位 于马萨诸塞州的康克尔郡 ,
SOLIDWORKS零件建模操作及实例第2章常用草图命令绘制草图的操作
草图绘制工具栏
绘制切线弧，可以 单击草图绘制工具栏上的【切线弧】图标按钮 或单击菜
根据绘制的区域自 单“工具”→“草图绘制实体” →“切线弧” 。在直线
动确定法向相切线 、圆弧、椭圆或样条曲线的端点位置单击鼠标。拖动圆弧
还是径向相切
以绘制所需要的形状，释放鼠标
绘制一边与水平线 平行的矩形
单击草图绘制工具栏上的【矩形】图标按钮 或单击菜单 “工具”→“草图绘制实体” →“矩形” 。单击确定矩 形的第一角点，拖动（或单击）确定矩形的另一点
• 2.1.1 进入草图绘制 • 2.1.2 退出草图绘制
2.1.1 进入草图绘制
• 绘制二维草图，必须进入草图绘制界面。 • 二维草图必须绘制在平面上，这个平面可以是
基准面，也可以是三维模型上的平面。 • 由于开始进入草图界面，没有三维模型，一般
选定基准面作为草图平面。 • 进入草图绘制界面可以先选择草图绘制平面再
击左键即选定一基准面 • 第4步：设置基准面方向。 • 单击标准视图工具栏中的 （正视于）按钮
2.1.2 退出草图绘制 • 草图绘制完毕后，可以立即建立特征，也可
以退出草图绘制再建立特征。 • 退出草图绘制的操作方法如下： • 单击草图绘图区右上角的结束草图图标。 • 单击左上角草图工具栏的退出草图按钮 • 单击下拉菜单【插入】→【退出草图】命令
续
• 第5步：添加几何约束。
• 可用“添加几何约束”按钮对草图实体进行必要的几何 约束,草图实体之间可进行平行、相互垂直、共线、相 切、同心、相等、对称等几何约束。图形会随着几何约 束的添加而变化，从而满足几何约束的要求。
• 第6步：添加尺寸。
• 在草图轮廓基本绘制完成后,可选择 (智能尺寸)按钮为草 图实体标注必要的几何形状尺寸和位置尺寸来进行约束 。图形会随着尺寸约束的添加而变化，从而满足尺寸约 束的要求。
Solidworks的基本使用方法和技巧详解
Solidworks的基本使用方法和技巧详解Solidworks是一款应用广泛的三维计算机辅助设计（CAD）软件，广泛应用于机械设计、产品设计及工程制图等领域。
本文将详细介绍Solidworks的基本使用方法和技巧，以帮助读者快速上手并提高工作效率。
1. Solidworks界面及基本操作Solidworks的界面分为菜单栏、工具栏、特征栏、绘图区和设计树等主要部分。
在界面上方的菜单栏中，我们可以找到各种工具和功能的选项，通过点击实现相应的操作。
工具栏上的按钮提供了常用的快捷操作，可加快工作速度。
在Solidworks的使用过程中，基本的操作包括绘制几何图形、选择和编辑实体、添加约束和尺寸、修剪和拉伸等。
通过点击工具栏上的相应按钮或者使用快捷键，可以方便地完成这些操作。
2. 绘图和编辑绘图是Solidworks设计的基础，可以使用线条、弧线、圆等工具创建几何形状。
在绘图过程中，可以通过设置尺寸、约束和限制等来确保几何形状的精确性和一致性。
在实体绘制完成后，可以使用编辑工具对其进行修改和调整。
Solidworks还提供了各种辅助工具，如对称、镜像、阵列和偏移等，可用于快速复制和编辑几何形状。
此外，还可以使用草图运动和角度约束等功能来实现更复杂的设计要求。
3. 特征操作特征操作是Solidworks的核心功能之一。
通过添加不同的特征，如挖孔、凸台、倒角等，可以实现具体的设计要求。
这些特征操作可以在设计树中进行管理和编辑，方便进行修改和调整。
在使用特征操作时，应特别注意特征的顺序和依赖关系。
正确的特征顺序可以避免冲突和错误，并确保设计的稳定和可靠性。
4. 装配和装配约束在Solidworks中，装配是将多个零部件组装在一起形成完整产品的过程。
通过添加装配约束，如约束、配合和对齐等，可以确保各个零部件之间的位置和运动关系。
装配过程中的关键技巧包括使用装配特征、快速约束和灵活约束等。
装配特征可以方便地重复使用和编辑，提高设计效率。
Solidworks培训及考证 12.1 考点一 绘制草图与创建实体
12.1 考点一 绘制草图与创建实体12.1.1 零件的建立在SolidWorks 中，模型是如何建立的？图12.1.1 零件模型的建立零件模型是由基于【预设零件】给予的【草图特征】对应生成【实体】，从而将【草图】或【实体】的【应用特征】，进行编辑，得到最终的【零件】。
从而得知，零件的创建基于特征，特征的创建基于草图。
12.1.2 基准面零件提供了三个默认的基准平面：【前视基准面】、【上视基准面】、【右视基准面】。
图12.1.2 Solidworks 2017版本的基准面页面零件实体草图特征应用特征草图或实体预设零件组成生成 基于基于编辑零件/实体12.1.3 一般建模步骤实体生成两步曲：编辑草图、编辑特征。
【编辑草图】步骤一：选择一个平面（基准面或实体的平面）； 步骤二：在草图工具拦中，鼠标左键单击【草图绘制】；图12.1.3.1 选择基准面图12.1.3.2 草图绘制步骤三：编辑草图；步骤四：点击图形区域右上角的完成并退出草图。
图12.1.3.3 草图指示器【拉伸凸台/基体】特征步骤一：鼠标选中已编辑好的草图；步骤二：在特征工具栏中，单击【拉伸凸台/基体】或鼠标右键选择【拉伸凸台/基体】；图12.1.3.4 特征——拉伸凸台/基体步骤三：设置特征的属性； 步骤四：点击完成拉伸特征的创建。
12.1.4 草图创建与编辑方法1：先选择命令，再选择面。
图12.1.4.1 草图绘制——创建/编辑方法2：先选择面，再选择命令。
（关联工具栏、右键快捷菜单中的关联工具栏）图12.1.4.2 草图绘制——创建/编辑（选面）12.1.5 草图工具直线圆样条曲线草图工具栏矩形圆弧椭圆字体直槽口多边形点图12.1.5 草图工具12.1.6 实体建模思路实体建模的思路，分为两种，第一种是根据模型的造型，不考虑尺寸，按照三坐标空间，绘制出模型的相似造型，完成实体模型临摹。
第二种是由下至上，按照图纸尺寸，分析模型结构，建成基体部分，完善细节，完成建模。
几何约束.
（1）单击菜单栏中的"工具“-->”选 项"命令，打开“系统选项”对话框。
（2）在“系统选项”选项卡的左侧列 表框中单击“几何关系/捕捉”选项，然后 在右侧区域中 勾选“自动几何关系”复选框， 如图所示。
铸造CAD/CAE技术
职业教育材料成型与控制技术专业教学资源库
3、显示/删除几何关系
利用“显示/删除几何关系”工具可以显示手动和自动应用到草图实体的几何关系，查看有 疑问的特定草图实体的几何关系，并可以删除不再需要的几何关系。此外，还可以通过替换列 出的参考引用来修正错误的实体。
solidworks所支持的几何约束种类为：水平、竖直、共线、全等、垂直、 平行、相切、同心、中点、交叉、重合、相等、对称、固定和穿透等。
铸造CAD/CAE技术
职业教育材料成型与控制技术专业教学资源库
1、添加几何关系
利用添加几何关系工具可以在草图实体之间或草图实体与基准面、基准轴、 边线或顶点之 间生成几何关系。
职业教育材料成型与控制技术专业教学资源库
《铸造CAD/CAE技术》课程
草图几何约束
主讲教师：高章虎 陕西工业职业技术学院
职业教育材料成型与控制技术专业教学资源库
草图几何约束是指草图实体之间或草图实体与基准面、基准轴、边线， 以及顶点之间的几何约束。在绘制草图实体或者绘制草图实体之后应该对绘 制的草图增加一些平行、相切、共线等几何约束来帮助定位。在SolidWorks 中，二维和三维草图中草图曲线和模型几何体之间的几何关系是设计意图中 的重要创建手段。
铸造CAD/CAE技术职业教材料成型与控制技术专业教学资源库
2、自动添加几何关系
使用SolidWorks的自动添加几何关系后，在绘制草图时光标会改变形状以 显示可以生成哪些几何关系。下图所示显示了不同几何关系对应的光标指针形 状。
2第二讲solidworks的草图绘制命令(一)
等距实体
等距实体命令是按指定的距离等距一个或者多个 草图实体、所选模型边线、或模型面。例如样条曲 线或圆弧、模型边线组、环等等之类的草图实体。 选择【工具】|【草图绘制工具】|【等距实体】菜单 命令，或者单击【草图】工具栏上的 （等距实体） 按钮，系统出现【等距实体】属性管理器。
转换实体引用
具栏上 （抛物线）按钮，或选 择【工具】|【草图绘制实体】|【抛物线】菜单命令， 即可绘制抛物线。
绘制草图文字
单击【草图】工具栏上 （文字）按钮，或选 择【工具】|【草图绘制实体】|【文字】菜单命 令，系统出现如图2-48所示的【草图文字】属性 管理器，即可绘制草图文字。
线性阵列草图实体
线性草图阵列就是将草图实体沿一个或者两个轴 复制生成多个排列图形。选择【工具】|【草图工具】 |【线性阵列】菜单命令，或者单击【草图】工具栏 上的 （线性草图阵列）按钮，系统弹出【线性阵列】 属性管理器。
圆周阵列草图实体
圆周草图阵列就是将草图实体沿一个指定大小的 圆弧进行环状阵列。选择【工具】|【草图绘制工具】 |【圆周阵列】菜单命令，或者单击【草图】工具栏 上的 （圆周草图阵列）按钮，系统出现【圆周阵列】 属性管理器。
绘制中心线
单击【草图】工具栏上拉伸（中心线）按钮，或 选择【工具】|【草图绘制实体】|【中心线】菜单 命令，即打开【插入线条】属性管理器 。
绘制圆
单击【草图】工具栏上拉伸（圆）按钮，或选 择【工具】|【草图绘制实体】|【圆】菜单命令， 即打开【圆】属性管理器 。
绘制圆弧
单击【草图】工具栏上 （圆心/起/终点画弧）按 钮或 （切线弧）按钮或 （3点圆弧）按钮，也可以 选择【工具】|【草图绘制实体】|【圆心/起/终点画 弧】或【切线弧】或【3点圆弧】菜单命令，即打 开【圆弧】属性管理器绘制圆弧。
02.04 草图的约束
——演讲者
资资越越教教育育
1 几何约束 2 尺寸约束 3 全约束
资资越越教教育育
几何约束
01
part one
资资越越教教育育
按照我们设计的要求及绘制截面草图的过程，我们将草图的形状绘制出来之后，我们 一般会根据实际要求增加一些如平行、相切、相等和共线等约束来帮助草图定位。我们把 这些定义图元和图元之间相对位置关系的约束叫做草图几何约束。在Solid Works中可以很容 易地添加这些约束
资资越越教教育育
自动添加 手动添加（水平 竖直 垂直 相切 相等 平行 中点 共线 合并 同心 全等）
资资越越教教育育
尺寸约束
：通过值来驱动对象发生相应的变化。 从动尺寸：根据对象确定尺寸的大小。 通过尺寸标注得到的尺寸是驱动尺寸。
资资越越教教育育
全约束
观察草图颜色：黑色代表全约束。 观察状态栏，提示欠定义与完全定义。 观察模型树中草图前的符号，无任何标志说明全 约束，如果有-号，说明没有完全约束。
资资越越教教育育
Q&A
资资越越教教育育
謝謝 聆聽！
THANKS FOR YOUR LISTENING
资资越越教教育育
03
part three
资资越越教教育育
所谓全约束：就是使草图正好处于完全约束状态。 约束又分为尺寸约束和几何约束。
由于Solid Works草图全约束的特性，当草图处于完全约束状态 的时候，如果我们在添加其他的约束，系统就会提示我们草图包 含过约束，这时就要求我们删除不需要的约束。 为什么要完全约束：准确表达特征的具体信息，防止产生歧义， 防止误操作。
solidworks课件教程第3章草图编辑
转换实体引用是通过已有的模型或者草图，将其边线、 环、面、曲线、外部草图轮廓线、一组边线或一组草图曲线 投影到草图基准面上。通过这种方式，可以在草图基准面上 生成一或多个草图实体。使用该命令时，如果引用的实体发 生更改，那么转换的草图实体也会相应的改变。
转换实体引用过程如图所示。
1．新建文件。
2．创建基准面。
3．绘制中心线。
4．绘制圆。
5．绘制等距线。
6．绘制圆弧。
7．修剪图形。
8．绘制圆。
9．阵列直线。
间歇轮
10．修剪图形。
3.1.14 伸展草图
伸展草图的过程“伸展”属性对话框 图3-26 缩放草图的过程
（c）伸展后的图形
3.2 尺寸标注
通过绘制构造线构建大概轮廓，然后对其进行添加几何约束 和修剪操作，最后标注图形尺寸，完成压盖草图的绘制。具体操 作步骤如下。
1．新建文件。
2．设置基准面。
3．绘制中心线。
4．绘制圆。
5．绘制圆弧。
6．.绘制直线。
7．镜像草图。
8．剪裁草图。
压盖草图
9．标注尺寸。
10．修改标注尺寸大小和箭头。
SolidWorks 2012是一种尺寸驱动式系统，用户可以指定尺 寸及各实体间的几何关系，更改尺寸将改变零件的尺寸与形状。 尺寸标注包括线性尺寸的标注、直径和半径的尺寸标注 、角度尺
寸的标注。
3.3 添加几何关系
几何关系为草图实体之间或草图实体与基准面、基准轴、边 线或顶点之间的几何约束。
几何约束包括水平约束、竖直约束、共线约束、垂直约束、 平行约束、相等约束、固定约束、相切约束。
3.3.1 水平约束
“水平”约束是指为对象（直线或两点）添加一种约束，使直 线（或两点所组成的直线）与X轴方向成0°夹角，成平行关系。
solidworks操作教程
solidworks操作教程SolidWorks是一种功能强大的三维设计软件，广泛应用于各个行业中。
它可以帮助用户实现创新设计、提高生产效率和优化产业链。
首先，打开SolidWorks软件后，首先需要选择合适的模板。
在“新建”界面，可以选择创建零件、装配体或绘图。
根据设计需求选择相应的模板。
如果是从头开始设计，可以选择“新零件”模板。
接下来，对于零件的设计，可以利用Sketch进行草图的绘制。
选择“草图”模式，可以在平面上画线、圆等基本几何图形。
绘制后，可以使用各种工具对这些图形进行修改和调整，如切割、拉伸等。
草图调整完成后，可以选择“停用草图”结束该功能。
然后，用户可以使用各种特征来改进设计，如挤压、修剪、倒角和孔等。
借助于这些特征，可以实现更加复杂且精确的零件设计。
在进行特征设计时，可以通过菜单栏上的各种工具来调整参数和选项，从而满足设计需求。
接下来就是灵活使用相关工具进行装配设计。
SolidWorks提供了丰富的装配体设计功能，包括组件的添加、删除、替换和调整等。
用户可以通过将不同的零件放置在装配体中来模拟真实的产品。
同时，还可以设置零件之间的依赖关系和约束条件，确保装配的准确性和可靠性。
为了更好地展示产品，可以利用SolidWorks进行渲染和动画效果设计。
通过添加材质和光源，可以使模型更加真实。
此外，通过创建可视化路径和动画效果，可以更好地展示产品在不同场景下的运动。
最后，以图纸为基础，可以生成详细的工程图和裁剪图。
可以对视图进行平面、立体和剖面等不同的投影方式进行设计和调整。
通过添加标注和尺寸，可以提供详细的技术说明，方便生产和制造。
总之，SolidWorks是一种功能强大的三维设计软件，提供了丰富的设计和修改工具，可以帮助用户实现创新设计、优化产业链，并提高生产效率。
通过了解和熟练掌握SolidWorks的操作方法，可以更好地应用于实际工程设计中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.3 草图绘制工具草图绘制工具包括圆角、倒角、镜向、等距实体、剪裁、延伸、线性草图排列和复制、圆周草图排列和复制、转化实体应用等方法。
2.3.1选取实体选取实体的方法有下列几种：单一选取：单击要选取的实体，每一次只能选择一个实体，如图 2-23 所示。
图 2-23 单一选取多重选取：按<Ctrl>键不放，依次单击实体，如图 2-24 所示。
图 2-24 多重选取窗口选取：单击矩形第一点（按住不放），拖动要选取范围的第二点，放开鼠标，如图 2-25 所示。
图 2-25 窗口选取说明：选择过滤器可为窗口选取设置不同的选择类型。
2.3.2圆角、倒角1. 绘制圆角【绘制圆角】工具在两个草图实体的交叉处剪裁掉角部，从而生成一个切线弧。
此工具在二维和三维草图中均可使用。
绘制【圆角】的操作步骤：(1) 在打开的草图中，单击【草图】工具栏上的【绘制圆角】按钮，出现【绘制圆角】属性管理器，在【半径】文本输入框中输入半径值。
选中【保持拐角处约束条件】复选框，如图 2-26(a)所示。
(2) 在︱选择要圆角化的草图实体。
(3) 单击【确定】按钮，接受圆角，或单击【撤消】按钮来移除圆角，如图 2-26(b)所示。
(a)【绘制圆角】属性管理器 (b)绘制圆角图 2-26 绘制圆角过程2. 绘制倒角【绘制倒角】工具在二维和三维草图中将倒角应用到相邻的草图实体中。
此工具在二维和三维草图中均可使用。
绘制【倒角】的操作步骤：(1) 在打开的草图中，单击【草图】工具栏上的【绘制圆角】按钮，出现【绘制倒角】属性管理器。
(2) 设定倒角参数1. 角度距离选中【角度距离】单选按钮，并分别输入距离和角度，如图 2-27(a)所示，然后在︱选中需要做倒角的两条直线，生成倒角，如图 2-27(b)所示。
(a) 【绘制倒角】属性管理器(b)绘制倒角图 2-27 绘制【角度距离】形式的倒角2. 不等距离选中【距离-距离】单选按钮，取消【相等距离】复选框，并分别输入两个距离，如图2-28(a)所示，然后在︱选中需要做倒角的两条直线，生成倒角，如图 2-28(b)所示。
(a) 【绘制倒角】属性管理器(b)绘制倒角图 2-28 绘制【距离-距离】不等距形式的倒角3. 等距离选中【距离-距离】单选按钮，选中【相等距离】复选框，并输入距离，如图 2-29(a)所示，然后在︱选中需要做倒角的两条直线，生成倒角，如图 2-29(b)所示。
(a) 【绘制倒角】属性管理器(b)绘制倒角图 2-29 绘制【距离-距离】等距形式的倒角(3) 单击【确定】按钮，接受倒角，或单击【撤消】按钮来移除倒角。
2.3.3镜向1. 镜向已有草图图形【镜向实体】用来镜向预先存在的草图实体。
SolidWorks 会在每一对相应的草图点（镜向直线的端点、圆弧的圆心等等）之间应用一对称关系。
如果更改被镜向的实体，则其镜向图像也会随之更改。
镜向已有草图图形的具体操作过程：(1) 在打开的草图中，单击【草图】工具栏上的【镜向实体】按钮，出现【镜向】属性管理器，如图 2-30 所示。
图 2-30 【镜向】属性管理器(2) 设定参数①激活【要镜向的实体】列表框。
在︱选择要镜向的某些或所有实体。
②选中【复制】复选框，包括原始实体和镜向实体。
清除【复制】复选框仅包括镜向实体。
③激活【镜向点】列表框，在︱选择镜向所绕的任意中心线、直线、模型线性边线或工程图线性边线。
(3) 单击【确定】按钮。
例如：绘制如图 2-31(a)所示的草图，单击【草图】工具栏上的【镜向实体】按钮，选中要镜向的实体和镜向点，如图 2-31(b)所示，单击【确定】按钮，完成镜向，如图 2-31(c)所示。
(a)需镜向的图线(b) 选中后图形(c) 镜向后的图线图 2-31 镜向实体2. 动态镜向草图实体先选择镜向所绕的实体，然后绘制要镜向的草图实体。
动态镜向草图实体的操作步骤：(1) 在打开的草图中，单击【草图】工具栏上的【动态镜向实体】按钮，选择镜向所绕的实体，此时在实体上下方会出现“＝”号，如图 2-32(a)所示。
(2) 在对称线的一侧绘制图线，如图 2-32(b)所示。
(3) 自动生成对称图形，如图 2-32(c)所示。
(4) 依次，完成对称图形，如图 2-32(d)所示。
(a) 选为对称线(b) 在一侧绘制图线(c) 生成对称图线(d) 绘制对称图图 2-32 动态镜向实体(5) 再次单击【草图】工具栏上的【动态镜向实体】按钮，结束动态镜向草图实体。
2.3.4等距实体将已有草图实体沿其法向偏移一段距离的方法称为等距实体，其操作对象即可以是同一个草图中已有的草图实体，也可以是已有模型边界或者其他草图中的草图实体。
SolidWorks 软件会在每个原始实体和相对应的草图实体之间生成边线上几何关系。
如果当重建模型时原始实体改变，则等距实体也会随之改变。
1. 等距实体的具体操作过程：(1) 在打开的草图中，选择一个或多个草图实体、一个模型面、或一条模型边线。
(2) 单击【草图】绘制工具栏上的【等距实体】按钮，出现【等距实体】属性管理器。
(3) 设定参数①在【等距距离】文本框中输入数值，以设定距离来等距草图实体，如图 2-33 所示。
图 2-33 绘制等距实体过程②选中【添加尺寸】复选框。
这不会影响到包括在原有草图实体中的任何尺寸。
③选中【反向】复选框。
更改单向等距的方向，如图 2-34 所示。
图 2-34 绘制反向等距实体过程④选中【选择链】复选框。
生成所有连续草图实体的等距，如图 2-35 所示。
图 2-35 绘制反向链等距实体过程⑤选中【双向】复选框。
在双向生成等距实体，如图 2-36 所示。
图 2-36 绘制双向反向链等距实体过程(4) 单击【确定】按钮。
2. 顶端加盖等距实体的具体操作过程：(1) 在打开的草图中，单击草图绘制工具栏上的【等距实体】按钮，出现【等距实体】属性管理器，如图2-37(a)所示。
①选中【双向】复选框。
②选中【制作基体结构】复选框。
将原有草图实体转换到【构造性直线】③选中【顶端加盖】复选框。
④选中【圆弧】或【直线】单选按钮，为延伸顶盖类型，如图 2-37(b)所示。
(2) 单击【确定】按钮。
(a) 【等距实体】属性管理器(b)绘制顶端加盖等距实体过程图 2-37 绘制顶端加盖等距实体2.3.5剪裁“在内剪除”、、在 SolidWorks 中，剪裁实体包括以下 5 种方式：“边角”“强劲剪裁”、。
“在外剪除”和“剪裁到最近端”在打开的草图中，单击【草图】工具栏上的【剪裁实体】按钮，出现【剪裁】属性管理器，如图 2-38 所示。
图 2-38 【剪裁】属性管理器1. 强劲剪裁单击【强劲剪裁】按钮，在图形区的草图中，按下鼠标左键并移动光标，使其通过欲删除的线段，只要是该轨迹通过的线段，都可被删除，如图 2-39 所示。
(a) 剪裁前(b) 剪裁后图 2-39 强劲剪裁单击【强劲剪裁】按钮，在图形区的草图中，单击左键选取实体，移动鼠标可延伸或缩短实体，如图 2-40 所示。
(a) 原始实体(b) 选中实体(c) 向内移动(d) 缩短实体(e) 向外移动(d) 延伸实体图 2-40 延伸2. 边角单击【边角】按钮，用于保留选择的几何实体，剪裁结合体虚拟交点以外的其他部分，如图 2-41 所示。
图 2-41 边角说明：如果所选的两个实体之间不可能有几何上的自然交叉，则剪裁操作无效。
3. 在内剪除单击【在内剪除】按钮，用于剪裁交叉与两个所选边界之间的开环实体。
先选择两条边界实体(B)，然后选择要剪裁的部分(T)，如图 2-42 所示。
.图 2-42 在内剪除4. 在外剪除单击【在外剪除】按钮，用于剪裁交叉与两个所选边界之外的部分。
先在︱选择两条边界实体(B)，然后再在︱选择要保留的部分(T)，如图 2-43 所示。
图 2-43 在外剪除5. 剪裁到最近端单击【剪裁到最近端】按钮，用于将在︱所选的实体剪裁到最近的交点，如图 2-44 所示。
图 2-44 剪裁到最近端单击【剪裁到最近端】按钮，在︱的草图中，单击左键选取实体端点，移动鼠标可延伸实体，如图 2-45 所示。
图 2-45 延伸实体2.3.6延伸实体可增加草图实体（直线、中心线、或圆弧）的长度。
(1) 在打开的草图中，单击【草图】工具栏上的【延伸实体】按钮，指针形状变为。
将指针移到草图实体上以延伸。
(2) 所选实体以浅蓝色出现，预览按延伸实体的方向以粉红色出现。
(3) 如果预览以错误方向延伸，将指针移到直线或圆弧另一半上。
(4) 单击草图实体接受预览，如图 2-46 所示。
图 2-46 延伸实体2.3.7转换实体引用通过将边线、环、面、曲线、外部草图轮廓线、一组边线或一组草图曲线投影到草图基准面上，在该绘图平面上生成草图实体。
(1) 在打开的草图中，单击模型边线、环、面、曲线、外部草图轮廓线、一组边线或一组曲线。
(2) 单击【草图】工具栏上的【转换实体引用】按钮，将建立以下几何关系：如图 2-47 所示。
在新的草图曲线和实体之间生成，这样如果实体更改，曲线也会随之更新。
①【在边线上】②【固定】。
在草图实体的端点上内部生成，使草图保持“完全定义”状态。
当使用【显示/删除几何关系】时，不会显示此内部几何关系。
拖动这些端点可移除【固定】几何关系。
图 2-47 延伸实体2.3.8线性草图阵列利用线性草图阵列可将草图中的图形生成线性排列。
1. 线性草图阵列的具体操作过程：(1) 在模型面上打开一张草图，并绘制一个或多个需阵列的项目。
选择下拉菜单【工具】︱【草图绘制工具】︱【线性阵列】命令，出现【线性阵列】对话框。
(2) 在【方向 1】选项卡下，设定：①在【间距】文本框输入阵列实例之间的距离。
②在【数量】在文本框输入阵列实例的总数，包括原始草图实体。
③在【角度】文本框输入阵列的旋转角度。
④单击【反向】按钮，反转阵列的方向。
⑤选中【添加尺寸】复选框。
(3) 若想以两个方向生成阵列，重复步骤 2 并为【方向 2】设定数值。
选中【在轴之间添加角度尺寸】复选框。
(4) 激活【要阵列的实体】列表框，在︱选择草图实体。
(5) 激活【可跳过的实例】列表框，在草图中选择要删除的实例。
若想将实例返回到阵列中，在【可跳过的实例】中选择实例然后按< Delete >。
(6) 单击【确定】按钮。
2. 线性草图阵列的应用【例 2-2】完成如图 2-48 所示线性阵列。
图 2-48 删除第 2 行第 2 列实体的线性阵列实例操作步骤：(1) 选择下拉菜单【工具】︱【草图绘制工具】︱【线性阵列】命令，出现【线性阵列】对话框。
，在【间距】文本框输入“40mm”，在【数量】在文本框输入“3”，选中【添加尺寸】复选框。
(2) 设置【方向 1】，选中【添加尺寸】复选框。
