实例6某通风空调工程施工图预算编制.
实例6：某通风空调工程施工图预算编制word资料10页

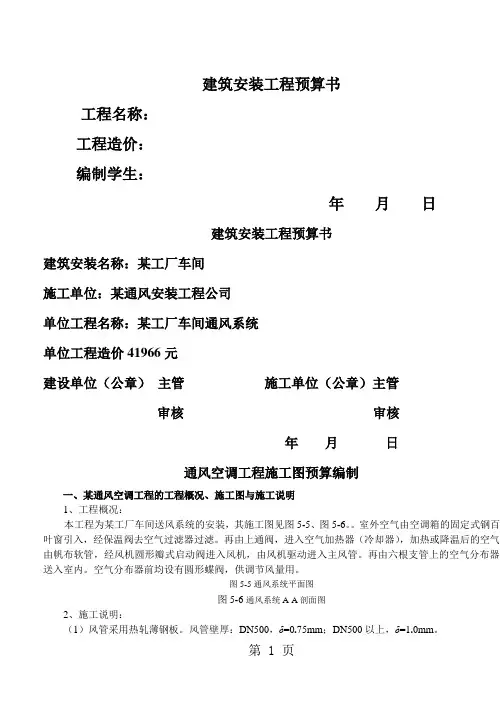

建筑安装工程预算书工程名称：工程造价：编制学生：年月日建筑安装工程预算书建筑安装名称：某工厂车间施工单位：某通风安装工程公司单位工程名称：某工厂车间通风系统单位工程造价41966元建设单位（公章）主管施工单位（公章）主管审核审核年月日通风空调工程施工图预算编制一、某通风空调工程的工程概况、施工图与施工说明1、工程概况：本工程为某工厂车间送风系统的安装，其施工图见图5-5、图5-6。
室外空气由空调箱的固定式钢百叶窗引入，经保温阀去空气过滤器过滤。
再由上通阀，进入空气加热器（冷却器），加热或降温后的空气由帆布软管，经风机圆形瓣式启动阀进入风机，由风机驱动进入主风管。
再由六根支管上的空气分布器送入室内。
空气分布器前均设有圆形蝶阀，供调节风量用。
图5-5通风系统平面图图5-6通风系统A-A剖面图2、施工说明：（1）风管采用热轧薄钢板。
风管壁厚：DN500，δ=0.75mm；DN500以上，δ=1.0mm。
（2）风管角钢法兰规格：DN500，∟25×4；DN500以上，∟30×4。
（3）风管内外表面除锈后刷红丹酚醛防锈漆两道，外表面再刷灰色酚醛调和漆两道。
（4）所有钢部件内外表面除锈后刷红丹酚醛防锈漆两道，外表面再刷灰色厚漆两道。
（5）风管、部件制作安装要求，执行国家施工验收规范有关规定。
3、设备部件一览表（表5-4）表5-4 设备部件一览表二、编制的依据1、某工厂车间通风工程施工图。
2、全国统一安装工程预算工程量计算规则。
3、《全国统一安装工程预算定额》第九册通风空调工程；第十一册刷油、防腐蚀、绝热工程。
4、某省建筑安装工程费用定额。
5、某市建筑安装工程造价信息。
三、分项工程项目的划分和排列根据本例的工程内容，通风系统安装套用全国统一安装工程预算定额第九册《通风空调工程》，通风系统的除锈、刷油漆套用第十一册《刷油、防腐蚀、绝热工程》。
按以上两册定额划分和排列的分项工程项目如下：1、薄钢板通风管道制作安装。
第6章 通风空调工程施工图预算的编制课后题答案[3页]
![第6章 通风空调工程施工图预算的编制课后题答案[3页]](https://img.taocdn.com/s3/m/d19cf811a66e58fafab069dc5022aaea998f4122.png)
第6章通风空调工程施工图预算的编制思考题6-1通风系统如何分类？（1）通风工程按其作用范围可划分为全面通风、局部通风、混合通风。
（2）通风工程按动力不同划分为自然通风和机械通风，其中自然通风又分为无组织的自然通风和有组织的自然通风。
6-2空调系统如何分类？空调系统一般按工艺要求可分为集中空调、局部空调、混合式空调三种形式。
6-3简要说明空调系统的组成？空调系统多为定型设备，一般组成部分有：百叶窗、保温阀、空气过滤器、一次加热器、调节阀门、淋水室（喷淋室）、二次加热器。
6-4机械通风系统由哪几个部分组成？机械通风系统组成：百叶窗、保温阀、过滤器、空气加热器、旁通阀、启动阀、风机、风道、送风口、调节阀。
6-5装配式空调机安装工程量如何计算？装配式空调器安装，按重量以“㎏”为单位计算。
6-6圆形风管和矩形风管工程量计算公式是什么？风管制作安装按图示不同规格以展开面积计算。
不扣除检查孔、测定孔、送风口、吸风口等所占面积。
定额计量单位为“10m2”。
圆管F=πDL矩形管F=SL其中：F—风管展开面积（㎡）D—圆形风管直径（m）S—矩形风管周长（m）L—管道中心线长度（m）6-7渐缩管工程量如何计算？整个通风系统设计采用渐缩管均匀送风时，圆形风管按平均直径，矩形风管按平均周长。
6-8风管检查孔制作安装工程量如何计算？风管检查孔工程量，按定额附录四“国际通风部件标准重量表”计算。
6-9风管部件指哪些？其制作工程量如何计算？各类阀门、风口及散流器、风帽、罩类、接口及伸缩节、消声器、静压箱等。
工程量计算：1、标准部件的制作，按其成品的质量以“100kg”为计量单位，根据设计型号、规格，按本册定额附录二“国标通风部件标准质量表”计算质量，非标准部件按图示成品质量计算。
部件的安装按图示规格尺寸（周长或直径）以“个”为计量单位，分别执行相应定额。
2、柔性软风管阀门、铝蝶阀、不锈钢蝶阀的安装按图示规格尺寸（周长或直径），以“个”为计量单位。
第八章通风空调工程施工图预算的编制课件
4
• 自然通风和机械通风
PPT学习交流
5
PPT学习交流
6
PPT学习交流
7
PPT学习交流
8
PPT学习交流
9
• 局部通风和全面通风
PPT学习交流
10
二、空气调节系统
空气调节是用人工的方法使室内的空气温 度、相对湿度、洁净度和气流速度等达到 一定要求，从而满足生产和生活需要的工 程技术。一般分为“工艺性空调”（满足 生产和科研用的空气调节）和“舒适性空 调”（满足人们生活需要的空调）。
25
二、空调装置
• 1、空调箱
PPT学习交流
26
• 2、空调机组
PPT学习交流
27
第三节通风空调工程施工图的组成与识图
• 组成：设计说明、图例、主要设备材料表、平面 图、剖面图、系统图、详图等
• 1、平面图
• 通风、空调平面用双线绘出风管，单线绘出空调冷热水、凝结 水等管道。标注风管尺寸、标高及风口尺寸（圆形风管注管径、 矩形风管注宽×高），标注水管管径及标高；各种设备及风口 安装的定位尺寸和编号；消声器、调节阀、防火阀等各种部件 位置及风管、风口的气流方向。
PPT学习交流
36
• 4、通风空调工程中的玻璃钢冷却塔等执行第一册。
• 5、本册中风机设备，指一般工业与民用通风空调 系统中使用的风机，用于生产系统的风机安装执 行第一册； 属于中压锅炉附属设备的应执行第三 册《热力设备安装工程》。
• 6、定额中未包括的刷油和绝热、防腐蚀项目，使 用第十一册相应定额。
PPT学习交流
2
第一节通风空调工程基本知识
• 通风是指利用换气的方法，把室内被污染空气直 接或经过净化后排至室外，向某一房间或空间输 入新鲜空气，以保证室内环境符合卫生标准，满 足人们生活或生产工艺要求的技术措施。
5-3_建筑设备安装工程施工图预算编制实例-通风空调(用例题,2014.5.30)解析
（二）使用定额应注意的问题：
1、整个通风系统设计采用渐缩管均匀送风时， 圆形风管按平均直径，矩形风管按平均周 长，套用相应规格子目，其人工应乘以系 数2.5。其换算方法见例1。
例1、某通风系统采用δ=2mm薄钢板圆形渐缩风管均匀送风，风管 大头直径D=880mm、小头直径D=320mm、管长100m，请计算安 装直接费。 解：①首先要计算出风管平均直径D=（880+320）/2=600mm ②计算风管安装工程量=πDL=3.14×0.6×100=188.4㎡=18.84(10㎡) ③查定额基价 直径为600mm的δ=2mm薄钢板圆形风管定额编号为（9-12），基 价为716.52元，其中人工费为227.64元 ④套定额，计算安装直接费。 安装直接费一般情况下等于基价与工程量的乘积。但该系统是圆 形渐缩风管，按定额规定，其人工费应乘以系数2.5。 安装直接费为（716.52－227.64+227.64×2.5）×18.84=19932.34 （元）
（二）空调工程的组成
图6-3所示为某空调系统。从图中可以看出，空调工程由 空气处理设备、风机、风管（道）、送（回）风口、系 统部件等组成。
（1）空调处理设备—对空气进行加热、冷却、加湿、 干燥和过滤等处理，以保证房间内空气的设计参数稳 定在一定范围内。 （2）风机 — 包括通风机和排风机。
（一）通风、空调管道与部件的制作与安装
通风、空调管道与部件制作与安装定额包括薄钢板通 风管道制作安装、净化通风管道及部件制作安装、不 锈钢通风管道及部件制作安装、铝板通风管道及部件 制作安装、塑料通风管道及部件制作安装、玻璃钢通 风管道及部件安装等六大类。
1、薄钢板通风管道制作安装
通风、空调工程施工图预算--通风安装工程量计算(含案例)
通风、空图预算Ø机械排风：利用风机产生的的空气或废气经过消毒之后排至室外。
如下图所示1动力，将室内污浊2、通风工程系统组成①送风(给风)系统组成(J系统)，如下图所示。
2Ø吸(回、排)风口：将房间内浊气吸入回风管道，送回空气处理室处理。
Ø管道配件(管件)：弯头、三通、四通、异径管、法兰盘、导流片、静压箱等。
Ø管道部件：各处风口、阀、排气罩、风帽、检查孔、测定孔和风管支、吊、托架等。
②排风(P)系统组成，如下图所示。
34Ø排风口：将浊气吸入排风管内。
有吸风口、排风口、侧吸罩等部件。
Ø排风管：输送浊气的管道。
Ø排风机：排风机是将浊气用机械能量从排气管中排出。
Ø风帽：将浊气排入大气中，防空气倒灌及防雨水灌入的部件。
Ø除尘器：用排风机的吸力将带灰尘及有害质粒的浊气吸入除尘器中，将尘粒集中排出。
如旋风除尘器、袋式除尘器、滤尘器等。
Ø其他管件和部件等：见送风系统。
二、通风安装工程量计算(一)通风管道工程量计算1、风管工程量计算及定额使用：用薄钢板、镀锌钢板、不锈钢板、塑料板等板材制作安装的风管工程量，以施工图图示风管中心线长度为准，按风管不同断面形状(圆、方、矩)的展开面积计算，按㎡计量。
①风管展开面积：不扣除检查孔、测定孔、送风口、吸风口等所占面积，咬口重叠部分也不增加。
②风管长度计算：一律以施工图所示中心线长度为准。
包括弯头、三通、变径管、天圆地方管件长度。
支管长度以支管中心线与主管中心线交接点为分界点。
风管长度不包括部件所占长度。
部件长度值按教材表5.2计取。
③风管制作与安装定额包括：弯头、三通、变径管、天圆地方等管件及法兰、加固框和吊架、托架、支架的制作与安装。
风管制作与安装定额不包括：过跨风管的落地支架制安。
按重量另计其费用，使用通风空调分册相关子目。
④净化通风管道及部件制作与安装，工程量计算方法与一般通风管道相同，用相应定额，但是，零部件安装要计算净化费，按相应部件子目安装基价的35%作为净化费。
通风空调工程施工图预算的编制(ppt 31张)
步骤：2.计算
（9）支架刷第二遍调和漆 同第一遍调和漆工程量：86.024m2
步骤：2.计算
（10）设备支架工程量50kg以下 （40+45）kg=85kg （11）设备支架工程量50kg以上
56kg
步骤：2.计算
（12）支架除锈
40+45+56=141kg
（13）支架刷第一遍调和漆
工程量F=πD1L1+1/2 π2D12
=3.14×1.0×11+1/2 ×3.142×1.02 =39.47m2
（2）软管工程量 长度L2=0.3m 工程量F=(D1+D2)/2 πL2 =(1.0+1.6)/2 ×3.14 × 0.3
=1.23m2
（3）风机工程量
本工程采用一台离心式轴流风机，风机
通风空调工程 施工图预算的编制
安装工程施工图定额预算编制程序
阅读施工图和施工说明，熟悉工程内容 施工文件图纸齐全 统一计价标准 价格信息准确 定额说明、计算规则、计算顺序 预算定额或单位估价表 措施费规费税金 编制依据 及有关说明 分项工程 项目的划 分和排列 工程量 计量 套用 定额 取费 调整 制表 审核
⑸ 附录
9000
例1
D1
90
1/2D1
3000
D1
软 接
D1=1000mm D2=1600mm 风机T4-72NO-10E
300
D2
风 机
计算如图所示风机工程量。
风机送风示意图
步骤：1.列项
（1）圆形风管D1工程量
（2）软管工程量
（3）风机工程量
步骤：2.计算
通风、空调工程施工图预算--通风安装工程量计算(含案例)
通风、空调工程施工图预算--通风安装工程量计算(含案例)通风、空图预算Ø机械排风：利用风机产生的的空气或废气经过消毒之后排至室外。
如下图所示动力，将室内污浊2、通风工程系统组成①送风(给风)系统组成(J系统)，如下图所示。
Ø吸(回、排)风口：将房间内浊气吸入回风管道，送回空气处理室处理。
Ø管道配件(管件)：弯头、三通、四通、异径管、法兰盘、导流片、静压箱等。
Ø管道部件：各处风口、阀、排气罩、风帽、检查孔、测定孔和风管支、吊、托架等。
②排风(P)系统组成，如下图所示。
Ø排风口：将浊气吸入排风管内。
有吸风口、排风口、侧吸罩等部件。
Ø排风管：输送浊气的管道。
Ø排风机：排风机是将浊气用机械能量从排气管中排出。
Ø风帽：将浊气排入大气中，防空气倒灌及防雨水灌入的部件。
Ø除尘器：用排风机的吸力将带灰尘及有害质粒的浊气吸入除尘器中，将尘粒集中排出。
如旋风除尘器、袋式除尘器、滤尘器等。
Ø其他管件和部件等：见送风系统。
二、通风安装工程量计算(一)通风管道工程量计算1、风管工程量计算及定额使用：用薄钢板、镀锌钢板、不锈钢板、塑料板等板材制作安装的风管工程量，以施工图图示风管中心线长度为准，按风管不同断面形状(圆、方、矩)的展开面积计算，按㎡计量。
①风管展开面积：不扣除检查孔、测定孔、送风口、吸风口等所占面积，咬口重叠部分也不增加。
②风管长度计算：一律以施工图所示中心线长度为准。
包括弯头、三通、变径管、天圆地方管件长度。
支管长度以支管中心线与主管中心线交接点为分界点。
风管长度不包括部件所占长度。
部件长度值按教材表5.2计取。
③风管制作与安装定额包括：弯头、三通、变径管、天圆地方等管件及法兰、加固框和吊架、托架、支架的制作与安装。
风管制作与安装定额不包括：过跨风管的落地支架制安。
按重量另计其费用，使用通风空调分册相关子目。
实例6：某通风空调工程施工图预算编制
建筑安装工程预算书工程名称：工程造价：编制学生：年月日建筑安装工程预算书建筑安装名称：某工厂车间施工单位：某通风安装工程公司单位工程名称：某工厂车间通风系统单位工程造价41966元建设单位（公章）主管施工单位（公章）主管审核审核年月日通风空调工程施工图预算编制一、某通风空调工程的工程概况、施工图与施工说明1、工程概况：本工程为某工厂车间送风系统的安装，其施工图见图5-5、图5-6。
室外空气由空调箱的固定式钢百叶窗引入，经保温阀去空气过滤器过滤。
再由上通阀，进入空气加热器（冷却器），加热或降温后的空气由帆布软管，经风机圆形瓣式启动阀进入风机，由风机驱动进入主风管。
再由六根支管上的空气分布器送入室内。
空气分布器前均设有圆形蝶阀，供调节风量用。
图5-5通风系统平面图图5-6通风系统A-A剖面图2、施工说明：（1）风管采用热轧薄钢板。
风管壁厚：DN500，δ=0.75mm；DN500以上，δ=1.0mm。
（2）风管角钢法兰规格：DN500，∟25×4；DN500以上，∟30×4。
（3）风管内外表面除锈后刷红丹酚醛防锈漆两道，外表面再刷灰色酚醛调和漆两道。
（4）所有钢部件内外表面除锈后刷红丹酚醛防锈漆两道，外表面再刷灰色厚漆两道。
（5）风管、部件制作安装要求，执行国家施工验收规范有关规定。
3、设备部件一览表（表5-4）表5-4 设备部件一览表二、编制的依据1、某工厂车间通风工程施工图。
2、全国统一安装工程预算工程量计算规则。
3、《全国统一安装工程预算定额》第九册通风空调工程；第十一册刷油、防腐蚀、绝热工程。
4、某省建筑安装工程费用定额。
5、某市建筑安装工程造价信息。
三、分项工程项目的划分和排列根据本例的工程内容，通风系统安装套用全国统一安装工程预算定额第九册《通风空调工程》，通风系统的除锈、刷油漆套用第十一册《刷油、防腐蚀、绝热工程》。
按以上两册定额划分和排列的分项工程项目如下：1、薄钢板通风管道制作安装。
某通风空调工程施工图预算编制
實例：通風空調工程施工圖預算編制一、某通風空調工程的工程概況、施工圖與施工說明1、工程概況：本工程為某工廠車間送風系統的安裝，其施工圖見圖5-5、圖5-6。
室外空氣由空調箱的固定式鋼百葉窗引入，經保溫閥去空氣篩檢程式過濾。
再由上通閥，進入空氣加熱器（冷卻器），加熱或降溫後的空氣由帆布軟管，經風機圓形瓣式啟動閥進入風機，由風機驅動進入主風管。
再由六根支管上的空氣分佈器送入室內。
空氣分佈器前均設有圓形蝶閥，供調節風量用。
圖5-5通風系統平面圖圖5-6通風系統A-A剖面圖2、施工說明：（1）風管採用熱軋薄鋼板。
風管壁厚：DN500，δ=0.75mm；DN500以上，δ=1.0mm。
（2）風管角鋼法蘭規格：DN500，∟25×4；DN500以上，∟30×4。
（3）風管內外表面除鏽後刷紅丹酚醛防銹漆兩道，外表面再刷灰色酚醛調和漆兩道。
（4）所有鋼部件內外表面除鏽後刷紅丹酚醛防銹漆兩道，外表面再刷灰色厚漆兩道。
（5）風管、部件製作安裝要求，執行國家施工驗收規範有關規定。
3、設備部件一覽表（表5-4）表5-4 設備部件一覽表編號名稱型號及規格單位數量備註1 鋼百葉窗500×400 個 1 20kg2 保溫閥500×400 個 13空氣篩檢程式LWP-D(I型)臺 1空氣篩檢程式框架個 1 41kg 4空氣加熱器(冷卻器)SRZ-12x6D 臺 2 139kg空氣加熱器支架G=9.64kg5空氣加熱器上通閥1200×400 個 1 6風機圓形瓣式啟動閥D800 個 17 帆布軟接頭D600 個 1 L=3008 離心式通風機T4-72No8C 臺 1電動機Y200 L–4300kw臺 1皮帶防護罩C式II型個 1G=15.5kg風機減震臺CG327 8C kg291.39 天圓地方管D800/560×640個 1 H=40010密閉式斜插板閥D800 個 1G=40kg/個11 帆布軟接頭D800 個 1 L=30012 圓形蝶閥D320 個 613 天圓地方管D320/600×3006 H=200 14 空氣分佈器4# 600×300 個 6空氣分佈器支架個 6圖5.8二、編制的依據1、某工廠車間通風工程施工圖。
通风空调工程施工图预算的编制
2020/6/27
7
2020/6/27
8
6.1.3 空调系统工程分类及组成
1.空调系统的分类 ①集中空调 ②局部空调 ③混合式空调
2.空调系统的组成 ①百叶窗 百叶窗是用来防止雨雪和其它杂物等落入进气设备的防护装置， 分为木制的与金属制的两种 ，叶片角度为30°或45°两种。一般 情况下用30°的百叶窗，在风沙较大的地区，为了防止风沙、雨 雪侵入，常采用45°百叶窗。
送风管
将通风机送来的空气送到各个房间的管道。管道上安装有 调节阀、送风口、防火阀、检查孔等部件
回风管
2020/6/27
将浊气吸入管内，再送回空气处理室的管道，管道上装有 回风口、防火阀等部件
5
6.1.2 通风工程分类与组成
送（出）风口
吸（回、排）风口
管道配件
弯、三通、四通、异径、法兰盘、导流片、静压箱等
② 通风空调设备安装
包括空气加热器安装、冷却塔安装、离心式通风机安装、轴流式
通风机安装、除尘设备安装、整体式空调机（冷风机）安装、窗
式空调器安装、风机盘管安装、分段组装式空调器安装、玻璃冷
2020/6/27却塔安装等九部分内容。
15
6.2.1 通风空调工程定额及内容
③ 调节阀、消声器制作安装 调节阀制作安装 消声器制作安装 调节阀、消声器制作安装定额均以“100㎏”为单位
2020/6/27
9
6.1.3 空调系统工程分类及组成
②保温阀 当空调系统停止工作时，可防止室外空气进入。
③空气过滤器 清除新鲜空气中的灰尘。
④一次加热器 是安装在淋水室或冷却器前的加热器，用于提高空气湿度和增加 吸湿能力，一般只在冬天使用，如用循环空气和新鲜空气混合时， 有时可不用。
