机械设备故障分析
机械故障诊断及典型案例解析
机械故障诊断及典型案例解析一、导言机械故障是指机械设备在使用过程中出现的各种异常情况，影响设备正常运转。
机械故障诊断是通过观察、检测和分析机械设备的工作状态，找出故障原因并采取相应的修复措施。
本文将介绍机械故障诊断的一些基本方法和典型案例。
二、机械故障诊断方法1. 观察法：通过对机械设备的外部观察，发现异常现象，如磨损、变形、脱落等，从而判断故障原因。
2. 检测法：使用各种检测工具和设备，如红外测温仪、振动测试仪等，对机械设备进行各项参数检测，以发现故障。
3. 分析法：通过对机械设备故障的历史数据进行分析，找出故障的规律和原因。
4. 经验法：基于经验和专业知识，通过对机械设备的工作过程进行观察和分析，判断故障原因。
三、典型案例解析1. 轴承故障：机械设备在运行过程中出现明显的噪音和振动，经过观察和检测发现，轴承出现了磨损和松动，需要更换轴承。
2. 电机故障：电机无法启动或启动后运转不正常，经过检测发现电机绕组出现了短路，需要进行绕组修复或更换电机。
3. 传动故障：机械设备传动带断裂或松动，导致传动不稳定或失效，通过观察和分析发现传动带磨损严重，需要更换传动带。
4. 润滑故障：机械设备在运行过程中出现摩擦增大、温升过高等异常现象，经过检测发现润滑系统故障，需要清洗或更换润滑油。
5. 冷却故障：机械设备在运行过程中温度过高，经过检测发现冷却系统故障，需要清洗或更换冷却器。
6. 阀门故障：机械设备在运行过程中无法控制流量或压力，经过观察和分析发现阀门密封不良，需要进行密封件更换或维修。
7. 传感器故障：机械设备无法正常感知工作状态，经过检测发现传感器损坏，需要更换传感器。
8. 压力故障：机械设备在运行过程中出现压力异常，经过检测发现压力表故障，需要更换压力表或进行校准。
9. 过载故障：机械设备在运行过程中出现过载现象，经过观察和分析发现负荷过大，需要优化工艺或增加设备容量。
10. 控制系统故障：机械设备无法正常控制，经过检测发现控制器故障，需要更换控制器或进行维修。
设备常见故障原因分析及维修措施
设备常见故障原因分析及维修措施设备在使用过程中，常常会出现各种故障。
这些故障对于生产和工作的正常进行造成了严重的影响。
为了确保设备的正常运行和延长其使用寿命，我们需要对设备常见故障进行原因分析，并采取相应的维修措施。
下面是一些常见故障的原因及维修措施的分析。
1.设备无法启动设备无法启动可能是由于以下几个原因导致的：-电源故障：检查电源插头是否插好，电源线是否受损。
如果电源没有问题，可以尝试更换电源线或电源插头。
2.设备温度过高设备温度过高可能是由以下原因引起的：-传热故障：设备的散热系统可能出现故障，导致无法将热量正常散发。
此时需要检查散热器是否堵塞，风扇是否正常运转。
如果有堵塞或风扇故障，需要清洁或更换。
-环境温度过高：设备周围环境温度过高也会导致设备温度升高。
此时需要将设备转移至较为凉爽的环境。
3.设备噪音过大设备噪音过大可能是由以下原因引起的：-设备故障：设备内部可能存在故障导致机械部件产生异常噪音。
此时需要检查设备的传动系统、轴承和齿轮等机械部件是否受损，如有问题需要进行修理或更换。
-润滑不良：设备的润滑系统可能存在问题，导致摩擦和磨损增加，引起噪音。
此时需要检查润滑油是否足够，是否需要更换。
4.设备出现漏水现象设备出现漏水可能是由以下原因引起的：-设备密封不良：设备的密封件可能磨损严重或者配件松动，导致漏水。
此时需要检查密封件是否完好，紧固配件是否松动，如果有问题需要进行更换或紧固。
-管道破裂或连接不良：设备的管道可能出现破裂或连接不良，导致漏水。
此时需要检查管道是否破裂或连接是否牢固，如有问题需要进行修理或更换。
维修措施：-检查和维护：定期检查设备的各个部分，确定是否存在潜在故障。
对于机械设备，需要定期清洁和润滑。
-及时维修：一旦发现故障，需要及时进行维修，以避免故障扩大和影响生产。
-寻求专业帮助：对于一些复杂的故障和维修工作，需要寻求专业维修人员的帮助，以确保设备能够得到正确的修复。
机械设备的故障分析及维修管理措施
机械设备的故障分析及维修管理措施摘要：在工业生产中，机械设备是必不可少的，也是企业经营和发展过程中的有力支柱。
在日常的生产过程中，一定要重视对机械设备的故障检查和维修，才能保证企业正常的生产效率和生产质量，才能使企业保持一个长效可持续化发展的方向，才能达到企业经济效益的最大化。
但是在使用的过程中，常常会出现一些设备故障，如果不及时处理，就会给企业带来不少的损失。
对此，本文主要就一些常见机械设备故障进行分析，并提出相应的维修管理措施，以给相关工作人员提供参考。
关键词：机械设备；故障分析；维修管理措施1常见的几种机械设备的故障分析1.1机械设备设计不合理通常情况下，前期机械设备的设计不符合实际生产情况也很容易造成机械故障。
这种故障主要表现在由于设备的设计与实际生产的预期要求相差比较大，那么各零部件之间的应力差比较大，就很容易导致设备在运行的过程中零部件的承受力达到极限，最终造成设备出现故障。
从当前的实际情况来看，很多企业在设计或者是制造机械设备时，都脱离了企业的实际发展情况，并且选择的设备零部件也达不到要求，导致机械设备设计不合理。
1.2原材料不达标在设备的制造和生产过程中，很多供应商为了谋取更多的利益，所选择的零部件的材料质量不达标，不符合质量标准，因此在投入使用后发生故障的概率也比较大。
热处理变形或本身缺陷的存在，是造成机械设备零部件磨损，变形或者破裂的主要原因。
1.3工艺生产的缺陷在生产过程中，所有工序都会影响到设备的运行情况，如果工艺之中存在着不合理设计，就会使设备出现故障，严重时导致不能正常使用。
在实际生产过程中就有很多这种情况，给生产带来了不必要的损失。
2机械设备的维修管理措施2.1做好故障诊断在对机械设备的故障问题进行诊断的过程中，应当对具体的诊断流程加以明确，由此可为诊断工作的实施提供指导依据。
信息采集。
在对机械设备故障实施诊断时，应当先对设备当前所处的运行状态信息进行采集，这是整个诊断流程中最为重要的一个步骤，因为后续的趋势分析、故障成因判断，全都需要借助设备的状态信息才能完成，信息采集的全面与否，直接关系到诊断结果的准确性和可靠性。
常见机械故障原因分析及处理方法
常见机械故障原因分析及处理方法机械故障是指机械设备在使用过程中出现的各种故障，由于机械设备的复杂性，故障原因非常多样化。
下面将介绍一些常见的机械故障原因分析及处理方法。
1.装配不良：机械设备在装配过程中，由于人工操作不当或零件配合不良，导致装配不良而出现故障。
处理方法可以是重新进行正确的装配，检查零件的配合情况，并修正装配错误。
2.零部件磨损：机械设备长时间使用后，零部件会出现磨损，导致机械设备不正常运行或失效。
处理方法可以是更换磨损的零部件，并对机械设备进行维护保养，定期检查和更换易损件。
3.润滑不当：机械设备在运行过程中需要润滑油或润滑脂的支持，以减少零件摩擦，保护零件不被磨损。
润滑不当会导致机械设备运行不正常或发生故障。
处理方法可以是定期检查润滑情况，确保润滑油或润滑脂的添加和更换，并注意润滑部位的清洁。
4.过载与过热：机械设备在工作时可能会面临过载或过热问题，造成故障或损坏。
过载可以导致零件折断或变形，热量过高会使零件热胀冷缩过大，造成零件配合间隙变大。
处理方法可以是合理设置机械设备的工作负荷，避免过载；使用冷却设备或加强散热措施，防止机械设备过热。
5.配合间隙过大：机械设备在工作中，由于长时间的使用和磨损，零件之间的配合间隙会变大，导致机械设备不正常运转。
处理方法可以是检查配合间隙，通过更换零件或进行刮削等工艺，恢复零部件配合的紧密性。
6.异物进入：机械设备在工作时，可能会遇到外部杂物进入的问题，造成设备卡阻或损坏。
处理方法可以是加装阻挡装置，避免异物进入；定期清理机械设备周围的工作环境，确保设备运行的干净环境。
7.操作不当：机械设备的操作不当可能会导致机械故障。
处理方法可以是对操作人员进行培训，提高其对机械设备的正确使用和操作技能；加强对操作规程的宣传和执行。
总结，机械故障原因多种多样，但大部分可以通过正确的维护保养和操作来防止和解决。
及时的维修与更换零部件也是解决机械故障的关键。
对于一些复杂的机械故障，建议找专业的维修人员进行处理。

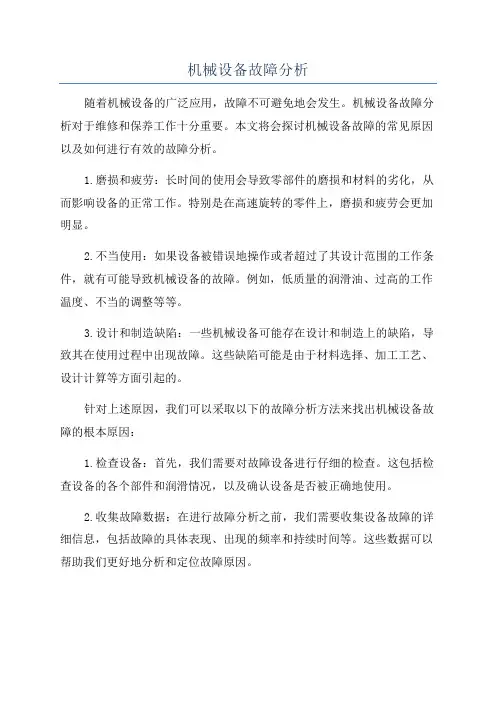

机械设备故障分析
机械设备故障分析随着机械设备的广泛应用，故障不可避免地会发生。
机械设备故障分析对于维修和保养工作十分重要。
本文将会探讨机械设备故障的常见原因以及如何进行有效的故障分析。
1.磨损和疲劳：长时间的使用会导致零部件的磨损和材料的劣化，从而影响设备的正常工作。
特别是在高速旋转的零件上，磨损和疲劳会更加明显。
2.不当使用：如果设备被错误地操作或者超过了其设计范围的工作条件，就有可能导致机械设备的故障。
例如，低质量的润滑油、过高的工作温度、不当的调整等等。
3.设计和制造缺陷：一些机械设备可能存在设计和制造上的缺陷，导致其在使用过程中出现故障。
这些缺陷可能是由于材料选择、加工工艺、设计计算等方面引起的。
针对上述原因，我们可以采取以下的故障分析方法来找出机械设备故障的根本原因：1.检查设备：首先，我们需要对故障设备进行仔细的检查。
这包括检查设备的各个部件和润滑情况，以及确认设备是否被正确地使用。
2.收集故障数据：在进行故障分析之前，我们需要收集设备故障的详细信息，包括故障的具体表现、出现的频率和持续时间等。
这些数据可以帮助我们更好地分析和定位故障原因。
3.分析故障模式：根据收集到的故障数据，我们可以对故障模式进行分析。
通过比较不同故障之间的共同点和差异，可以帮助我们找出一些潜在的故障原因。
4.进行测试和实验证实：一旦发现可能的故障原因，我们需要进行一系列的测试和实验证实来验证我们的猜测。
这可以包括对设备进行负载测试、模拟特定工作条件等。
5.制定修理方案：最后，根据故障的根本原因和修理方案，我们可以制定出修理设备的具体方案。
这可能涉及更换零件、重新设计零部件或者改进制造工艺等。
通过上述的故障分析方法，我们可以较为准确地找出机械设备故障的根本原因，并采取正确的修理方案。
另外，为了降低机械设备故障的发生，我们还可以采取一些预防措施：1.定期保养和维修：定期进行设备的保养和维修工作是非常重要的。
这可以帮助我们发现潜在的故障，并采取预防措施。
机械电气设备故障的原因分析及应急处理对策
机械电气设备故障的原因分析及应急处理对策
机械电气设备故障是指机械或电气设备在使用过程中发生的无法正常运转或运行不稳
定的问题。
这种故障可能会导致生产中断、产品质量下降、安全事故等不良后果。
为了处
理这种故障并有效避免相关损失，我们应该对故障的原因进行深入分析，并制定相应的应
急处理对策。
机械电气设备故障的原因分析：
1. 设备老化磨损：机械电气设备使用时间过长，设备部件磨损严重，导致故障发
生。
2. 设计不合理：设备的设计存在缺陷或不合理，导致故障频繁发生。
3. 缺乏定期维护：没有进行定期的维护保养，设备积灰、松动等问题未及时解决，
从而导致故障。
4. 操作不当：操作人员对设备的操作不熟练，或者存在操作误区，导致设备故障。
5. 电力问题：电气设备受到电力供应不稳定、电压过高或过低等电力问题的影响，
导致故障。
6. 天气环境因素：设备在恶劣的天气环境下使用，如高温、潮湿等，容易导致故
障。
机械电气设备故障的原因分析及应急处理对策要针对具体情况进行制定。
通过合理的
维护保养和培训操作人员等措施，可以有效降低故障发生的可能性，确保设备的正常运行，提高生产效率和产品质量。
机械设备故障详析
典型设备故障分析 与检修——泵
轴承发热
7、泵轴弯曲。处理方法：矫正泵轴。 8、甩油环变形。甩油环不能转动，带不上油。
处理方法：更新甩油环。 9、联轴器对中不良或轴向间隙太小。处理方法：
检查对中情况和调整轴向间隙。
典型设备故障分析 与检修——泵
轴封发热
1、填料压得太紧或干摩擦。处理方法：放松填料， 检查水封管。
机械设备故障分析
剥落、
烧伤
现象六
润滑不良或断油，工作表面接触应力 过大，使工作表面产生金属微粒剥落， 例如齿轮、轴承表面的点蚀就是疲劳 引起的剥落现象。
机械设备故障分析
其它现象
转子不 平衡
转子不 对中
刚性 不足
零部件 松动
摩擦
第二节 典型设备故障分析 与检修——泵
电动机或电源 不正常
平衡管不通畅
典型设备故障分析 泵振动与有 检修——泵
异常声响
二： 密封间隙过大，护圈松动，密封磨损。 处理方法：检查、调整或更换密封。
典型设备故障分析 泵振动与有 检修——泵
异常声响
三： 不对中，联轴器松动；支座或基础共振； 处理方法：找正、加固基础等。
典型设备故障分析 与检修——泵
轴承发热
1、轴承瓦块刮研不合要求。处理方法：重新修理 轴承瓦块或更换。
机械设备故障详析
机械设备故障分析
2、按故障持续时间分类
临时性故障：在很短时间内发生的丧失某些局部 功能的故障，这些故障发生后不需进行修复只进 行调整即可恢复。如螺栓松动引起振动等。
持久性故障：造成设备功能的丧失一直持续到更 换或修复故障零部件后，才能恢复工作能力的故 障。如轴断裂、齿轮打坏等。
机械设备故障分析
机械电气设备故障的原因分析及应急处理对策
机械电气设备故障的原因分析及应急处理对策机械电气设备是生产过程中不可或缺的设备，而设备故障不可避免，因此我们需要通过原因分析及应急处理对策来尽可能避免和减小故障发生的影响。
1. 温度、湿度和灰尘等环境因素对设备的影响。
温度和湿度的变化会对机械设备的部件运动及材料性能产生影响，灰尘等微小颗粒也可能在机械零部件的表面容易形成电弧等故障。
2. 机械设备的磨损或老化。
机械零部件长期使用，会因摩擦、疲劳等多种原因导致裂纹、缺损等，进而造成机械故障。
3. 设备的安装和维护问题。
机械设备的安装和维护不规范，可能导致设备的局部过载、失重等问题，进而形成机械故障。
1. 及时检修和维护设备，重新对机械的零部件进行加固、更换，延长机械的使用寿命。
2. 加强机械设备的防护，对于常常面临高温、湿度的环境条件，可以采取电器防水、冷却措施等。
3. 管理好机械的使用频率，充分利用设备的额定负载，避免长时间超负荷使用。
4. 让机械设备接地，把静电等问题消除，从而避免设备故障。
5. 定期进行设备维护，防范设备零部件磨损、老化等风险，做到设备稳定运行。
6. 为了防范设备故障造成的损失，建立完善的预警和保养机制，对于发现机械设备的异常现象，早期发现，及时处理，减少故障对设备及其它设备应用的污染。
1. 设备与电源电线之间的短接，可能导致电气设备的故障。
2. 长期运行于湿润的环境条件下，会导致电气设备的灰尘、空气湿度增加，从而形成电路故障。
3. 设备过载使用，造成的电路负载过大，可能形成设备故障。
1. 针对电气设备可能出现的问题，要事先按照安全标准进行组织和进行抢修工作。
2. 建立好设备周边的电源、电线和电气机械设备的预警和保养机制，发现问题及时通知人员及时处理，从而避免设备大规模失效，造成重大损失。
3. 及时排除电气设备常见的故障原因，找到故障的具体原因，及时进行恢复。
总之，在设备故障的发生和处理中，科学预防，及时发现，及时处理才是最基本的原则。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
典型设备故障分析 与检修——泵
轴承发热 4、轴承装配不良。处理方法：按要求检查轴承 装配情况，消除不合要求因素。 5、冷却水断路。处理方法：检查、修理。 6、轴承磨损或松动。处理方法：修理轴承或 报废。若松动，复紧有关螺栓。
典型设备故障分析 与检修——泵
轴承发热 7、泵轴弯曲。处理方法：矫正泵轴。 8、甩油环变形。甩油环不能转动，带不上油。 处理方法：更新甩油环。 9、联轴器对中不良或轴向间隙太小。处理方法： 检查对中情况和调整轴向间隙。
机械设备故障分析
腐 蚀
现象三
是一种化学反应现象，使材料减薄、强 度变弱，设备失去工作效能，是一种危 险的潜在故障。
机械设备故障分析
变 现象四 形 设备因为外加负荷、不均匀热膨胀、 管道力、物料冲击力等原因产生变形。 破坏零部件的精度，产生动静元件之 间的摩擦，引发机器振动。
机械设备故障分析
断 裂
现象五
负荷过大，局部应力集中，振动激裂， 或在循环载荷下产生金属疲劳，引起 机械零部件断裂，轻则引起机器振动， 重则发生机器损坏，工艺气体外泄等 严重后果。
剥落、 烧伤
机械设备故障分析
现象六
润滑不良或断油，工作表面接触应力 过大，使工作表面产生金属微粒剥落， 例如齿轮、轴承表面的点蚀就是疲劳 引起的剥落现象。
二： 密封间隙过大，护圈松动，密封磨损。 处理方法：检查、调整或更换密封。
泵振动有 异常声响
典型设备故障分析 与检修——泵
三： 不对中，联轴器松动；支座或基础共振； 处理方法：找正、加固基础等。
典型设备故障分析 与检修——泵
轴承发热 1、轴承瓦块刮研不合要求。处理方法：重新修理 轴承瓦块或更换。 2、轴承间隙过小。处理方法：重新调整轴承间 隙或刮研。 3、润滑油量不足，油质不良。处理方法：增加 油量或更换润滑油。
放松填料
关闭排出阀 重新启动。
疏通 平衡管
典型设备故障分析 与检修——泵
灌泵不足
吸液槽出现真空
泵转向不对
泵不排液
滤网堵塞
泵转速太低
典型设备故障分析 与检修——泵
泵不排液
处理 方法
重新 灌泵
检查旋 转方向
检查 转速
检查滤网 消除杂物
检查 吸液槽压力
典型设备故障分析 与检修——泵
流量不足
处理 方法
3、按故障形成速度分类 突发性故障：由于设备本身各种不利因素和偶 然的外界因素共同作用的结果，当这种作用效应 超过了设备所能承受的限度时，便会迅速发生故 障。无明显故障预兆与时间无关，比如刮板机突 然卡涩而导致机座拉裂。 渐发性故障：各种老化过程而造成的故障，这 类故障是与其设备工作的时间有关，并提供了进 行故障监测的可能性。比如油封老化、轴承磨损 等。
检查管路及 检查液体高度 和系统压力 止逆阀等障碍
更换或 修理叶轮
检查轴封 等部位
清洗检查、 调换叶轮
泵振动有 异常声响
典型设备故障分析 与检修——泵
一： 过大的轴承间隙，轴瓦松动，油内有杂质， 油质（粘度、温度）不良，因空气或工艺 液体使轴起泡，润滑不良，轴承损坏。
泵振动有 异常声响
典型设备故障分析Βιβλιοθήκη 与检修——泵机械设备故障分析
第一节 机械设备的故障形式
一、机械设备的故障分类 1、按发生的原因来分： 劣化故障：当机械设备投入使用后，随着时间 的推移，在各种因素的影响下，零件将发生磨损、 疲劳、腐蚀、蠕变以及金属材料组织改变等不可 逆的变化过程，这些变化过程将使机械设备的功 能随时间而逐渐降低，比如滚筒磨损需要包胶。 人为故障：由于管理不善违规操作而引起设备 事故。
机械设备故障分析
二、机械设备的故障现象
裂纹
磨损 腐蚀
断裂 变形
剥落、烧伤
机械设备故障分析
裂 纹
现象一
由于疲劳、腐蚀、应力突变等原因引起。裂 纹的扩展会造成突发性故障或事故，因此对 压力容器、大型旋转轴系以及连杆、齿轮等 零件尤其要注意监测，否则将造成灾难性事 故。
机械设备故障分析
磨 损
现象二
运动部件相对摩擦，摩擦副之间缺少润滑， 颗粒物料对叶片的冲刷等。造成运动部件磨 损、配合精度下降、机器效率降低，还会产 生振动、噪音和发热等现象
机械设备故障分析
其它现象
转子不 平衡
转子不 对中
零部件 松动
刚性 不足
摩擦
第二节 典型设备故障分析 与检修——泵
电动机或电源 不正常
平衡管不通畅
泵卡住
泵不能 启动
排出阀未关
填料压得太紧
典型设备故障分析 与检修——泵
泵不启动
处理 方法
检查电源和 原动机情况
用手盘动联轴器检查 ，必要时解体检查， 消除动静部分故障
机械设备故障分析
2、按故障持续时间分类 临时性故障：在很短时间内发生的丧失某些局 部功能的故障，这些故障发生后不需进行修复只 进行调整即可恢复。如螺栓松动引起振动等。 持久性故障：造成设备功能的丧失一直持续到 更换或修复故障零部件后，才能恢复工作能力的 故障。如轴断裂、齿轮打坏等。
机械设备故障分析
机械设备故障分析
4、按故障性质分类 功能故障：设备不能继续完成其预定功能的故 障，常常是因为设备的个别零件损坏或卡涩而造 成。比如迫使内然机不能发动、油泵不能供油、 减速机不能传递运动等。 参数故障：指参数超出允许的极限值而造成的 故障。如机床的加工精度达不到规定要求、起重 量达不到标准值等。参数故障不防碍设备的继续 运转但工作能力显著降低。
典型设备故障分析 与检修——泵
轴封发热 1、填料压得太紧或干摩擦。处理方法：放松填料， 检查水封管。 2、水封圈与水封管错位。处理方法：重新检查 对准。 3、冲洗、冷却不良。处理方法：检查冲洗冷却 循环管。 4、机械密封有故障。处理方法：检查机械密封。
检修方法
• 具体检修祥见检修规程及师傅指导
