1999重庆大学电机学真题
(完整版)重庆大学同步电机测试题(含答案)
重庆大学 电机学（1） 课堂测验五2011~2012学年 第一学期考试方式：闭卷 测验日期：2011.12.30 测验时间： 45 分钟一、 单项选择题（每小题2分，共20分）1．凸极同步发电机的电抗大小排列顺序为 D 。
A ．q aq d ad X X X X X >>>>σ； B ．σX X X X X q aq d ad >>>>； C ．σX X X X X ad d aq q >>>>；D ．σX X X X X aq q ad d >>>>。
2．当同步发电机的负载减少时，其转速和功率角的变化情况是 C 。
A ．转速不变，功率角增加； B ．转速下降，功率角下降； C ．转速不变，功率角下降； D ．转速增加，功率角增加。
3．三相同步发电机稳定运行，外接纯电阻性负载，则该电机的电枢反应性质为 D 。
A ．交轴电枢反应；B ．直轴去磁电枢反应；C ．直轴增磁与交轴电枢反应；D ．直轴去磁与交轴电枢反应。
4．保持同步发电机的激磁电流不变，增加其有功功率的输出，则激磁电动势将 B 。
A ．变大；B ．不变；C ．变小；D ．无法确定。
5．凸极同步发电机带感性负载运行，电枢绕组感应的电动势由 D 产生。
A ．转子主极磁动势和直轴电枢磁动势共同； B ．转子主极磁动势和交轴电枢磁动势共同； C ．交轴电枢磁动势和直轴电枢磁动势共同；D ．转子主极磁动势、交轴电枢磁动势和直轴电枢磁动势共同。
6．一台并联于无穷大电网的同步发电机，保持有功功率不变，减小励磁电流，发现其电枢电流减小，则发动机原来的运行状态为 A 。
A ．过励； B ．正常励磁； C ．欠励； D ．无法确定。
7．同步补偿机的作用是 B 。
A ．补偿电网电力不足； B ．改善电网功率因数； C ．作为用户的备用电源； D ．作为同步发电机的励磁电源。
(完整版)重庆大学同步电机测试题(含答案)
重庆大学 电机学（1） 课堂测验五2011~2012学年 第一学期考试方式：闭卷 测验日期：2011.12.30 测验时间： 45 分钟一、 单项选择题（每小题2分，共20分）1．凸极同步发电机的电抗大小排列顺序为 D 。
A ．q aq d ad X X X X X >>>>σ； B ．σX X X X X q aq d ad >>>>； C ．σX X X X X ad d aq q >>>>；D ．σX X X X X aq q ad d >>>>。
2．当同步发电机的负载减少时，其转速和功率角的变化情况是 C 。
A ．转速不变，功率角增加； B ．转速下降，功率角下降； C ．转速不变，功率角下降； D ．转速增加，功率角增加。
3．三相同步发电机稳定运行，外接纯电阻性负载，则该电机的电枢反应性质为 D 。
A ．交轴电枢反应；B ．直轴去磁电枢反应；C ．直轴增磁与交轴电枢反应；D ．直轴去磁与交轴电枢反应。
4．保持同步发电机的激磁电流不变，增加其有功功率的输出，则激磁电动势将 B 。
A ．变大；B ．不变；C ．变小；D ．无法确定。
5．凸极同步发电机带感性负载运行，电枢绕组感应的电动势由 D 产生。
A ．转子主极磁动势和直轴电枢磁动势共同； B ．转子主极磁动势和交轴电枢磁动势共同； C ．交轴电枢磁动势和直轴电枢磁动势共同；D ．转子主极磁动势、交轴电枢磁动势和直轴电枢磁动势共同。
6．一台并联于无穷大电网的同步发电机，保持有功功率不变，减小励磁电流，发现其电枢电流减小，则发动机原来的运行状态为 A 。
A ．过励； B ．正常励磁； C ．欠励； D ．无法确定。
7．同步补偿机的作用是 B 。
A ．补偿电网电力不足； B ．改善电网功率因数； C ．作为用户的备用电源； D ．作为同步发电机的励磁电源。
重庆大学1999年电路原理考研真题及解析
U2
(a)
iS t A
0
ts
(b)
图 2—7
解：由 k
M 0.25 L1L2
2
L2
M 0.252 2L1
，如下图所示；
iS t
U1
M
i2 t
L1
L2
U2
可以得到：
u1 t
L1
dis t
dt
M
di2 t
dt
u2
t
L2
di2 t
dt
M
diS t
dt
其中 iS t 5t 0 t 2
F。
L
V
iS t
2
C
2
图 2—4
5、在图 2—5 所示对称三相电路中，已知线电压 Ul 100V ，负
载的功率因素为 0.866（感性），功率表 W1 的读数为 500 3W ，
W2 的读数为 250 3W ，则负载阻抗 Z
Ω。
*
A
* W11
Z
B
W2* *
Z
Z
C
图 2—5
6、在图 2—6 所示电路中，运算放大器为理想运放，当 a，b 端开
iR 2
it
② 2F
b
iC t
uC t
a
回路①：
L
diL t
dt
iL
t
1
2
0
iL
2 1
2
A
得到：时间常数 L 1s R
回路②： uC t 2iR ；节点 a 列 KCL： iR iC t 1 0
即
C
duC t
dt
uC t
2
重庆大学_电机学之交流绕组共同问题习题试题
当n nS ,且定子接到三相交流电源时，电机处于发电机状态。 此时的n与电动机状态下相反，所以转子导体中，感应电动 势及电流的有功分量与电动机状态下相反。且此时的电磁转 矩的方向也与电动机状态下相反，起制动作用。 若去掉原动机，电机将首先在这个制动性质的电磁转矩作用下 减速，当减至n nS时，n反向，进入电动机状态，此时电磁 转矩起驱动作用，使n维持在一个比nS 略小的值上
动势。 如果是多相对称绕组，同时通以对称多相电流产生圆形
旋转磁动势。 如果多相绕组不对称或是电流不对称，则产生椭圆形旋
转磁动势。
34
用上述结论判断这道习题
对(1)小题而言：因为绕组是对称的，而通入的电流 也是对称交流电流。所以得知会产生圆形旋转磁 动势 。
对(2)小题而言：虽然绕组是对称的，但是C相短线 后，电流变得不对称，所以不能产生圆形旋转磁 动势。
2
2
cos sin( )
2
33
总结性问题：绕组磁动势由什么决定？怎样 判断绕组磁动势的性质？
绕组磁动势的性质首先决定于绕组电流的性质，其次是 绕组的构成。
如果电流为直流，那么不论绕组构成如何，磁动势总是 恒定的。
如果电流是交流，那么要先判断绕组是单相还是多相。 如果是单相绕组，通以交流电流建立的磁动势是脉振磁
数学解释：相量和总是小于（或等于）
其代数和
4
节距因数：短距线匝电动势（为构成线匝的两导 体有效边电动势相量和）与整距线匝电动势(为构
成线匝的两导体有效边电动势代数和)的比值：
k y1
节距为y1的线匝电动势Et1( y1 ) 对应的整距线匝电动势Et1( y1 ) (即2EC1）
k y1 1
（完整版）重庆大学电机学课堂测验试卷（含参考答案）
重庆大学电机学（1）课程试卷juan A 卷B 卷2014—2015学年第一学期开课学院：电气工程学院课程号：15012650 考试日期：2014.10.20 考试方式：开卷闭卷 其他考试时间：45 分钟题号一二三四五六七八九十总分得分一、单项选择题（每小题2分，共20分）1．软磁材料的特点是 C 。
A ．磁滞回线宽、剩磁大、矫顽力小；B ．磁滞回线宽、剩磁大、矫顽力大；C ．磁滞回线窄、剩磁小、矫顽力小；D ．磁滞回线窄、剩磁大、矫顽力小。
2．单相变压器其它条件不变，若铁心叠片接缝增大，则其空载电流 A 。
A ．增大；B ．减小；C ．不变；D ．无法确定。
3．当电源电压为正弦波时，考虑磁路饱和后，单相变压器空载电流为 C 。
A ．正弦波；B ．平顶波；C ．尖顶波；D ．三角波。
4．Yd 接线的三相变压器，U 1N 、U 2N 分别为一、二次侧额定电压，则变压器的变比为 C 。
A ．1N 2N 3U U ；B ．1N 2N U U ；C ．1N2N 3U U ；D ．2N 1N U U 。
5．变压器空载运行时，若输入电压提高，则D 。
A ．铜耗减小，铁耗减小；B ．铜耗减小，铁耗增加；C ．铜耗增加，铁耗减小；D ．铜耗增加，铁耗增加。
6．一台升压变压器，一次绕组的每匝电势 B 二次绕组的每匝电势。
A ．小于；B ．等于；C ．大于；D ．无法确定。
7．某三相变压器带感性负载运行时，在负载电流相同的情况下，cos φ2越低，则 B 。
A ．电压变化率越大，效率越高；B ．电压变化率越大，效率越低；C ．电压变化率越小，效率越低；D ．电压变化率越小，效率越高。
8．一台单相变压器空载运行时，其一次侧电压与电流的相位差 A 。
A ．略小于90°；B ．远小于90°；C ．略大于90°；D ．远大于90°。
9．变比k=2的变压器，从低压侧测得的空载损耗为300W ，从高压侧测得的短路损耗为1200W ，则效率最大时负载电流的标幺值为 B 。

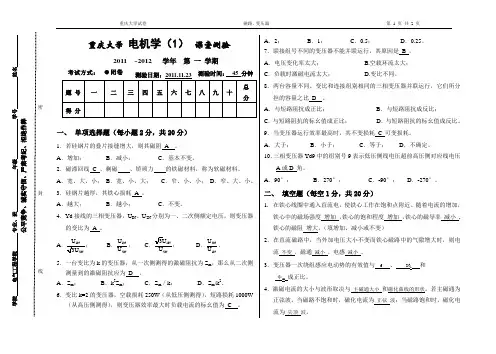

重庆大学电机学试题合集
17920
= 5973.33(W ) 3
I = I= 323.35( A) KΦ 1N Φ
∆U max= 0.0032 × 0.0583 + 0.0549 × sin 86.66= 0.055
重庆大学试卷
直流电机
第 1 页 共 2 页
重庆大学
姓名
电机学（1） 课堂测验二
~2012 学年 第 一 学期
= U kΦ = k
' = Zm ' = R m
' Xm =
UK
= 3
550
= 317.55(V ) 3 = 0.916 6300 = Zb
U1 N Φ I1 N Φ
U1 N Φ U 2 NΦ
=
U 2 NΦ I0 Φ P0 Φ
5773.67
=
5773.67
323.35
= 17.856(Ω)
=
6.3×103 4.73 2240
= 1331.92(Ω)
4.732
I 20 Φ
=
2
= 100.12(Ω)
1331.922 − 93.422 = 1328.64Ω
三、 简答题（每题 12 分，共 24 分）
1．(1) 写出变压器的基本方程式（电压、磁动势、变比等） ； (2) 画出变压器的 T 型等效电路，并标明各参数。 答案见教材。 2．画出联接组别为 Yd11 的三相变压器电压相量图和绕组联接图。 答案见教材。
=0.06124
ηmax = 1 − I
*2 2 SN
=
6720 + 0.06124×17920 0.06124×5600×103 ×0.9 + 6720 + 0.06124×17920
重庆大学电机学之直流电机试题
额定负载时：If =UN (Rf +R串) 230（22.8+3.5） 8.745A
I=P/UN=82000/230=356.52A Ia＝ I + If＝365.265A Pe＝P2+Ia2R + 2△UsIa＋If2Rf＝88.197kW
或者： Pe＝EaIa＝(U+ I aR+2△Us)Ia=(230+365.27*0.0259+2)*365.265＝ 88.197kW
转速变化，由于仅有If方向变化，U、Ia、Ra都没变化，
由下式可知一定是主磁通 变化了。
剩磁的影响， 的一部分用来抵消剩磁
10
3-16 一台17kW、220V的并励直流电动机，电枢总电阻R＝0.1欧，在额定电压 下电枢电流为100A，转速为1450r/min,并励绕组与一变阻器串联以限制电流为 4.3A ，电刷压价为2V 。当变阻器短路时，励磁电流为9A，转速降低到 850r/min,电动机带有恒转距负载，机械损耗等不计，试计算（1）励磁绕组的电 阻和变阻器电阻（2）变阻器短路后，电枢电流的稳态值；（3）电磁转矩值
2
9.55
注:中间过程完全不必计算, Ce和CT也不用求出来
6
3-11 一台他励发电机的转速提高20％，空载电压会提高多 少 （If不变）？若为并励发电机，则电压升高的百分值 比他励发电机多还是少(Rf不变)？
If不变
Φ不变
他励空载：Ea＝U0=Ce n Φ
Φ不变
n 20％
U0 20％
并励空载：Ea＝U0=Ce n Φ＝RfIf
11
又E1 U N Ia1R 2US 220 100 0.1 2 208V E2 U N Ia2 R 2US 220 Ia2 0.1 2
(完整版)重庆大学直流电机课堂测验(含参考答案)
重庆大学 电机学（1） 课堂测验二2011 ~2012 学年 第 一 学期考试方式：闭卷测验日期：2011.12.08测验时间： 45 分钟题 号一二三四五六七八九十总 分得 分一、单项选择题（每小题2分，共20分）1．一台额定转速为1000r/min 的并励直流电动机，在额定状态运行时输入功率为10kW ，若在电枢回路中串电阻调速，保持负载转矩不变，当转速为800 r/min 时输入功率为 A 。
A ．10kW ； B ．8kW ；C ．12.5kW ； D ．无法确定。
2．直流电机交轴电枢反应磁动势最大值的位置取决于 D 。
A ．电刷的位置； B ．主磁极轴线的位置；C ．转子旋转方向； D ．电枢的几何中性线。
3．把直流发电机的转速升高20%，他励方式运行空载电压为U 他，并励方式空载电压为U 并，则 B 。
A ．U 他=U 并；B ．U 他<U 并；C ．U 他>U 并。
4．一直流电动机拖动一台他励直流发电机。
当电动机的外电压、励磁电流不变时，增加发电机的负载，则电动机的电枢电流I a 和转速n 将 A 。
A ．I a 增大，n 降低； B ．I a 减少，n 升高；C ．I a 减少，n 降低； D ．I a 增大，n 升高。
5．在直流电机中，公式E a =C e Фn 和T =C T ФI a 中的Φ指的是 C 。
A ．每极合成磁通； B ．所有磁极的总磁通；C ．主磁通每极磁通； D ．以上都不是。
6．直流电动机起动时，励磁回路应 B 电源。
A ．与电枢回路同时接入；B ．比电枢回路先接入；C ．比电枢回路后接入。
7．直流电机电枢绕组元件中的电动势和电流是B。
A ．直流；B ．交流；C ．可能是直流也可能是交流。
8．直流电动机的额定功率指 B 。
A ．转轴上吸收的机械功率；B ．转轴上输出的机械功率；C ．电枢端口吸收的电功率；D ．电枢端口输出的电功率。
9．电枢磁动势与主磁场相互作用产生电磁转矩。
