甲烷氧气两参数报警仪
正安防爆 型甲烷氧气两参数报警仪 CJYB4 25 说明书
CJYB4/25型甲烷氧气两参数报警仪(使用产品前，请阅读使用说明书使用产品前，请阅读使用说明书))浙 江 正 安 防 爆 电 气 有 限 公 司ZHEJANG ZHENGAN EXPLOSION ZHEJANG ZHENGAN EXPLOSION--PROOF ELEVTRIC CO.,LTD PROOF ELEVTRIC CO.,LTD目录一、 概述 (1)二、 结构特征及工作原理 (2)三、 主要技术指标 (3)四、 尺寸、重量 (4)五、 使用与操作 (4)六、 常见故障及维修 (5)七、 注意事项 (5)八、 仪器成套性 (6)九、 运输、贮存 (6)十、 开箱及检查 (6)十一、 售后服务及联系方式 (6)十二、 说明书版本及出版日期 (7)附录：载体催化元件 (7)附录：警告：警告：1．不得随意更换使用说明书规定以外的电池！更换电池时应注意更换的电池应浇封了保护电路护电路，禁止将仪器置于高温和火源旁烘烤！．严禁在爆炸性气体环境中使用充电器，禁止将仪器置于高温和火源旁烘烤！2．严禁在爆炸性气体环境中使用充电器，禁止将仪器置于高温和火源旁烘烤！3．严禁改变本安电路和与本安电路有关的元器件的型号、规格和参数！．严禁改变本安电路和与本安电路有关的元器件的型号、规格和参数！CJYB4/25型甲烷氧气两参数报警仪使用说明书一、概述一、概述1、产品特点CJYB4/25型甲烷氧气两参数报警仪（以下简称仪器）采用热催化甲烷传感器和电化学氧气传感器，嵌入式微控制器智能控制，四位LED显示，一机两用。
体积小、重量轻、操作简捷、维护方便，仪器采用薄膜轻触开关，密封性能好，准确可靠。
2、主要用途及使用范围本仪器广泛适用于煤矿井下存在易燃易爆可燃性气体混合物的工作环境中连续监测甲烷和氧气的浓度，并在超限时进行声光报警。
3、执行标准GB 3836.1-2010 爆炸性环境第1部分通用要求GB 3836.2-2010 爆炸性环境第2 部分：由隔爆外壳“d”保护的设备GB 3836.4-2010 爆炸性环境第4 部分：由本质安全型“i”保护的设备AQ6207-2007 便携式载体催化甲烷检测报警仪MT 704-2008 煤矿用携带型电化学式氧气测定器技术条件Q/ZA12–2016 CJYB4/25型甲烷氧气两参数报警仪4、型号的组成及其代表意义：主参数：（0.00～4.00）%CH4/（0.0～25.0）O2第二特征：报警第一特征：甲烷；氧气产品类型：测定器5、防爆类型防爆形式：矿用本质安全兼隔爆型； 防爆标志： Exdib I Mb 6、载体催化元件（见附录） 7、使用环境条件a）工作温度： 0℃～40℃； b）相对湿度 98%；c）大气压力： 80kPa～116kPa； d）风速：≤8m/s；e）具有甲烷爆炸危险的煤矿井下； f）贮存温度：-40℃～60℃。

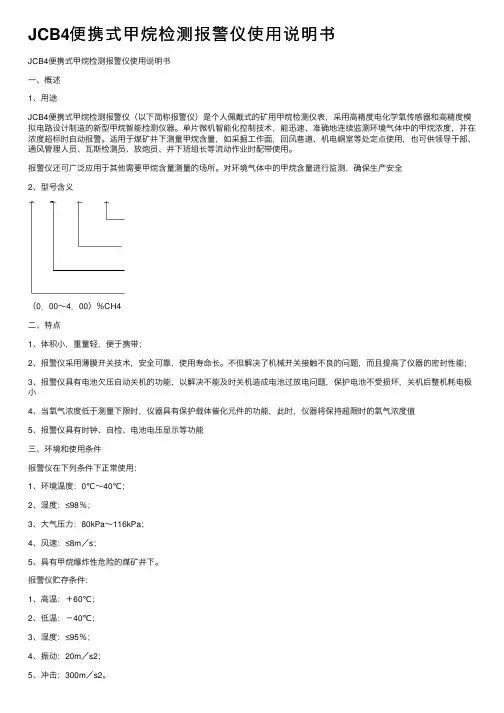

JCB4便携式甲烷检测报警仪使用说明书
JCB4便携式甲烷检测报警仪使⽤说明书JCB4便携式甲烷检测报警仪使⽤说明书⼀、概述1、⽤途JCB4便携式甲烷检测报警仪（以下简称报警仪）是个⼈佩戴式的矿⽤甲烷检测仪表，采⽤⾼精度电化学氧传感器和⾼精度模拟电路设计制造的新型甲烷智能检测仪器。
单⽚微机智能化控制技术，能迅速、准确地连续监测环境⽓体中的甲烷浓度，并在浓度超标时⾃动报警。
适⽤于煤矿井下测量甲烷含量，如采掘⼯作⾯，回风巷道、机电峒室等处定点使⽤，也可供领导⼲部、通风管理⼈员、⽡斯检测员、放炮员、井下班组长等流动作业时配带使⽤。
报警仪还可⼴泛应⽤于其他需要甲烷含量测量的场所。
对环境⽓体中的甲烷含量进⾏监测，确保⽣产安全2、型号含义（0．00～4．00）％CH4⼆、特点1、体积⼩，重量轻，便于携带；2、报警仪采⽤薄膜开关技术，安全可靠，使⽤寿命长。
不但解决了机械开关接触不良的问题，⽽且提⾼了仪器的密封性能；3、报警仪具有电池⽋压⾃动关机的功能，以解决不能及时关机造成电池过放电问题，保护电池不受损坏，关机后整机耗电极⼩4、当氧⽓浓度低于测量下限时，仪器具有保护载体催化元件的功能，此时，仪器将保持超限时的氧⽓浓度值5、报警仪具有时钟、⾃检、电池电压显⽰等功能三、环境和使⽤条件报警仪在下列条件下正常使⽤：1、环境温度：0℃～40℃；2、湿度：≤98％；3、⼤⽓压⼒：80kPa～116kPa；4、风速：≤8m／s；5、具有甲烷爆炸性危险的煤矿井下。
报警仪贮存条件：1、⾼温：＋60℃；2、低温：－40℃；3、湿度：≤95％；4、振动：20m／s2；5、冲击：300m／s2。
四、主要技术指标1、测量范围:0.00-4.00%CH42、测量误差：0．00～1．00％CH4 1.00－3．00%CH4 3.00-4.00％CH4⼠0．10％CH4 真值的⼠10％⼟0．3％CH43、响应时间：＜20s。
4、显⽰⽅式：三位数字显⽰5、超限报警功能：5．1报警点可在0．50～2．50％CH4范围内任意设置（产品出⼚设在1．00％CH4）；5．2报警显⽰值与设定值误差不⼤于⼠0．03％CH45．3报警⽅式：具有闪烁的光报警和声报警功能5．4报警声级强度在距其1m远处不⼩于75dB（A）；5．5报警光信号在暗环境中20m处清晰可见。
JCB4型便携式甲烷检测报警仪产品介绍
JCB4便携式甲烷检测报警仪产品介绍一、概述JCB4型便携式甲烷检测报警仪是一种以热催化敏感元件为探头，智能单片机及外围专用集成电路为核心的智能化、数学化的用于具有甲烷爆炸性危险的煤矿井下的便携式安全检测仪器。
1、产品特点1.1 独创零点自动跟踪技术——无零飘现象。
1.2 调校周期优于国家标准。
1.3 具有防误开、关机操作和防误调校功能——简捷、安全、可靠。
1.4 具有完善的维护、修理友情提示功能——人性化设计。
2、主要用途和适用范围2.1 主要用途：用于连续监测煤矿井下各工作场所的甲烷气体浓度。
2.2 适用范围：煤矿、隧道及各种地下工程。
2.3适用人员：煤矿管理干部、安全监察人员、通用管理人员、机电维修人员及井下流动作业人员。
3、使用环境条件3.1 工作温度：0℃-40℃。
3.2 相对温度：≤98%。
5.3 大气压力：80KPa。
3.4 空气中的H2含量：＜6PP m。
3.5风速：0-8m/s。
二、工作原理JCB4型便携式甲烷检测报警仪采用热催化元件感知空气中的甲烷气体浓度，工作时，空气中的甲烷气体以自然扩散的方式进入仪器传感器气室，采样电路将检测到的甲烷浓度转换成相应的电信号，再经前置电路放大，处理后送入智能单片机运算、分析、判断，并根据分析、判断的结果适时启动各功能电路。
通过显示窗实时显示出被测环境中的甲烷浓度。
三、技术特性四、尺寸、重量1、外形尺寸：50×24.5×97.52、重量：130g3、外壳材料：ABS+PC工程塑料（黑色）五、使用（使用人员必读）1、开机在2，第一次点按显示ON ，第二次点按嘟嘟一声依次显示时间、温度（有温度定货功能的情况下，下同）、机内电池电压，最后进入甲烷（瓦斯）的监测，实现开机。
2、关机在2秒内连续两次点按第一次点按嘟嘟一声显示OFF ，第二次点按显示屏熄灭，实现关机。
（仅点按一次⊥，又回到开机状态，防止误关机）。
3、充电3.1在欠压关机的状态下，将仪器插入通电的充电器内，仪器发出嘟嘟两声提示，LED 数码管推进显示 ---- 。
JCB4便携式甲烷检测报警仪使用说明书
- .渝制00000866号平安标志准用证:JCB4便携式甲烷检测报警仪使用说明书执行标准：1、AQ 6207-20072、Q/YA010-2007版本号：VER2.0出版日期：2007年11月XX永安煤矿平安仪器厂警告1、严禁在井下及有爆炸性气体环境中给仪器充电。
2、严禁在井下及有爆炸性气体环境中拆卸维修仪器。
3、严禁改变本安电路及与本安电路有关的电器元件的型号、规格及电气参数。
4、严禁使用出厂时所规定的电池规格型号以外的其它电池。
5、仪器应远离高温及火源。
6、使用的催化元件应符合AQ6202-2006<<煤矿甲烷检测用载体催化元件>> - . 可修的规定,且应有有效期内的平安标志准用证。
7、使用时必须佩动物皮套使用。
一、概述1、产品的主要特点：JCB4型便携式甲烷检测报警仪是我厂在吸取国内外同类产品之根底上精心设计、研制的新一代高智能化产品，它具有如下特点：测试精度高、反响灵敏、稳定可靠、自检功能强〔电池电压自检、报警点设定自检、催化元件灵敏度自检〕，自动校零，超限报警，实时显示瓦斯浓度，保护催化元件不受高浓瓦斯冲击，电池电压欠压预警，欠压自动关机，开关机按键时间长，确保不误开机和误关机。
大容量高性能可充电镍氢电池，整机工作时间可长达12小时，电池无记忆，可随时充电。
电池保护采用新型自恢复保护器件,短路后不发热、不过流。
仪器充电采用限压恒流充电原理，延长电池使用寿命。
本仪器操作简单，体积小，重量轻〔仅150g〕，维护修理十分简便等特点。
2、仪器用途：JCB4型便携式甲烷检测报警仪为矿用本质平安兼隔爆型，防爆标志ExibdI，主要用在有瓦斯的矿井或其它有瓦斯的环境中，用于快速检测瓦斯浓度。
二、仪器型号、编制方法、执行标准2．1执行标准AQ 6207-2007、Q/YA010-20072．2产品型号J C B4测量X围〔0.00～4.00〕%CH4便携式热催化甲烷检测报警仪三、主要技术参数：1、工作条件a) 环境温度为(0～+40)℃；b) 海拔高度不超过2000m；c) 环境大气压为〔80～116〕KPa；d) 相对湿度≤98％(25℃时)；e) 具甲烷混合物及煤尘爆炸危险的煤矿井下；f) 在无破坏绝缘的气体或蒸汽的环境中；g) 在无滴水的地方；h) 风速≤8m/s的环境中。
CD4多种气体检测报警仪说明书
CD4多种气体检测报警仪使用说明书1、主要用途及适用范围CD4多种气体检测报警仪（以下简称测定器）为矿用本质安全兼隔爆型产品，适用于具有甲烷（CH4）、一氧化碳（CO）、氧气（O2）、硫化氢（H2S）混合气体的煤矿井下及其它工作场所，检测空气中气体浓度的大小，当甲烷（CH4）、一氧化碳（CO）、硫化氢（H2S）超过，氧气（O2）浓度低于设定的报警值时，可发出声光报警信号2、产品特点：CD4多种气体检测报警仪由甲烷（CH4）、一氧化碳（CO）、氧气（O2）、硫化氢（H2S）组成，该产品可以根据客户的需要通过功能设置选项任意选择组合成“两参数”“三参数”测定器1）具有电池电压自动检测、报警点设置、元件灵敏度调整等功能。
2）测定器采用8位微控制器作为控制单元，采用高精度检测元件，灵敏度高、响应速度快，具有元件受高浓气体冲击自动保护功能。
元件稳定可靠，使用寿命长。
3）使用12864液晶，实时显示四气浓度。
-1-4）具有电池电压欠压报警、欠压自动关机功能。
5）具有全按键或专用调试“锁”、避免非专业人员随意调试，影响检测精度。
6）使用大容量高性能长寿命的可充电电池。
整机工作时间长达10小时以上，且电池采用新型自动恢复保护器件，无记忆效应，可随时充电。
7）具有操作简单、体积小、精度高、携带方便等特点。
3、型号含义C D 4测量参数数量：4种第一特征代号：多参数产品类型代号：测定器、使用环境条件a) 环境温度为(-20～+40)℃；b) 环境大气压为（80～110）K Pa；c) 周围空气相对湿度不大于98％(25℃时)；d) 具有CH4、O2、CO、H2S混合物及煤尘爆炸性危险的煤矿井下；e) 在无破坏绝缘的气体或蒸汽的环境中。
5、矿用本质安全兼隔爆型防爆标志为：ExibdI。
二、工作原理1、测定器对一氧化碳（CO）、氧气（O2）、硫化氢（H2S）、三种气体测量采用电化学传感器元件进行采样（见图1），甲烷（CH4）气体测量采用催化燃烧原理。
便携式甲烷检测报警仪使用及管理制度（三篇）
便携式甲烷检测报警仪使用及管理制度一、引言便携式甲烷检测报警仪是一种用于检测环境中甲烷气体浓度并发出警报的设备。
它广泛应用于煤矿、化工、石油等行业，能有效预防和控制甲烷泄漏引发的安全事故。
为了确保这些设备正确、安全地使用，需要制定一套严格的使用及管理制度。
本文将介绍便携式甲烷检测报警仪的使用和管理制度，以确保其有效、可靠地发挥作用。
二、使用要求1. 设备使用前，必须经过检修和校准。
校准应在合适的环境条件下进行，校准气体必须具备合法合规的检定证书。
2. 检测人员在使用前必须熟悉设备的使用说明书，并接受相关培训，掌握操作方法和注意事项。
3. 检测人员应佩戴个人防护装备，包括安全帽、口罩、防护手套等。
同时，应定期进行体检，确保身体健康。
4. 使用前应检查设备是否完好，电池电量是否充足，气体传感器是否正常。
如发现问题，应及时进行维修或更换。
5. 检测过程中应保持设备面向被检测区域，尽量避免阻挡和遮挡，确保气体能够充分接触传感器。
三、使用流程1. 检测人员应根据工作环境和任务需求选择合适的检测方式和测量范围。
2. 打开设备电源，按照说明书设置对应的参数，等待设备自检完成。
3. 将设备靠近被检测区域，观察检测结果。
如果甲烷浓度超过设定的安全范围，设备将会发出警报。
4. 在检测完毕后，及时关闭设备电源，整理好设备线缆和附件，并妥善存放。
四、管理制度1. 负责人应明确设备的管理责任，并指定专人负责便携式甲烷检测报警仪的存放、发放和维修。
2. 每位检测人员必须签订责任书，并接受定期的培训，确保能正确使用设备并遵守相关规定。
3. 设备的存放应在干燥、通风、防尘、防静电等条件下进行，避免暴露在高温、潮湿、腐蚀性气体等环境中。
4. 设备的发放应记录相关信息，包括发放人员、发放时间、设备编号等，以便进行追溯和管理。
5. 设备的维修和校准应由专人负责，并明确维修清单和维修记录，确保设备的安全、可靠和准确。
6. 定期进行设备的检查和维护，包括电池更换、传感器校准、软件升级等，确保设备的正常运行。
矿山安全实验室设备清单
信号增强地震仪
地层探测
3.2
62
记录仪
地震、塌陷观测
2.2
序号
设备名称
型号规格
主要指标、参数
设备用途
制造商
数量
（台/套）
参考单价（万元）
金额
（万元）
63
地震测试仪器
地层探测
2.2
64
差热膨胀仪
材料的热膨胀分析
3.5
65
差热天平
材料的差热分析
2.6
66
智能动弹模量测定仪
测定材料的动弹模量
0.6
67
旋转粘度计
测定材料粘度
0.5
68
非金属超声波检测仪
测定非金属材内部的缺陷
1.3
69
自动岩石锯石机、岩石取样 钻、数据采集卡
岩石试样的加工、切割；岩石取样； 岩石物理力学实验数据采集
1.9
合计：
注：1、“主要指标、参数”包括测量范围、扩展不确定度/最大允差/准确度等级等；
2、设备用途即检测项目/参数；
风量：10m5/min〜200m/min;准确度：3%。
在用空压机安全性检测检验：温 度、压力、排气量、功率、比功率 等（放置于现场检测车内）
5.2
6
钢丝绳安全检测仪
钢丝绳断丝、锈蚀、磨损（放置于 现场检测车内）
15
序号
设备名称
型号规格
主要指标、参数
设备用途
制造商
数量
（台/套）
参考单价（万元）
金额
（万元）
6.8
4
便携式泵效测试仪
温差：0〜5C；准确度：
0.01Co
压力：-0.1 MPa〜
四合一气体检测仪报警数据(甲烷、一氧化碳、氧气、硫化氢)
甲烷（CH4）：超过%时仪器报警
仪表上甲烷(CH4)数值低于%时，属于正常。
仪表上甲烷(CH4)数值超过5%时，遇明火有爆炸危险，禁止电火焊。
仪表上甲烷(CH4)数值超过25%可引起头痛、头晕、乏力、注意力不集中、呼吸和心跳加速。
每隔30分钟左右到外面透气。
一氧化碳(C0）：超过24ppm时仪器报警
仪表上一氧化碳（CO）超过50ppm 时，是成年人置身其中所允许的最大含量。
仪表上一氧化碳（CO）超过200ppm时，（2-3）h后,有轻微的头痛、头晕、恶心现象，每隔30分钟左右到外面透气。
仪表上一氧化碳（CO）超过400ppm时，立即离开现场并报集控室。
氧气(02)：低于%时仪器报警
仪表上氧气(02)数值为％，为空气中氧气正常含量；
仪表上氧气(02)数值低于15％时，人的呼吸就会急促、、眩晕、浑身疲劳无力，动作迟钝，立即离开现场并报集控室。
硫化氢（H2S）：超过10ppm时仪器报警
仪表上硫化氢（H2S)50ppm——100ppm时，有刺激性味道，每隔30分钟左右到外面透气。
仪表上硫化氢（H2S）100ppm——200ppm时，嗅觉麻痹,立即离开现场并报集控室。
仪表上硫化氢（H2S)超过200ppm时，一小时内中毒。
立即离开现场并报集控室。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CJYB4/25型甲烷氧气两参数报警仪CJYB4/25 Methane&Oxygen Double Parameter Detecting Alarm
甲烷氧气两参数报警仪是用于煤矿井下甲烷和氧气两种参数的气体的检测报警的便携装置，亦适用于易燃易爆等危险的作业场所。
主要特点Main features
1、采用热催化及电化学传感器、单片机控制系统，四位LED显示，可同时
实时检测环境空气中甲烷和氧气两种气体的浓度。
Adopting thermal catalysis and electro chemical sensors, MCU control system,
4-digit LED display, it can simultaneously detect the concentration of methane and oxygen in ambient air.
2、具有时间显示、电池工作电压检测、断续声光报警、报警点可调、欠压报警等功能。
It has the function of time display, battery working voltage detection,intermittent sound and light alarm, adjustable alarm point,undervoltage alarm.
技术参数Technical parameters
产品认证Product certification
配套信息Supporting
包装信息Packaging。
