电气原理图电器布置图和电气安装接线图

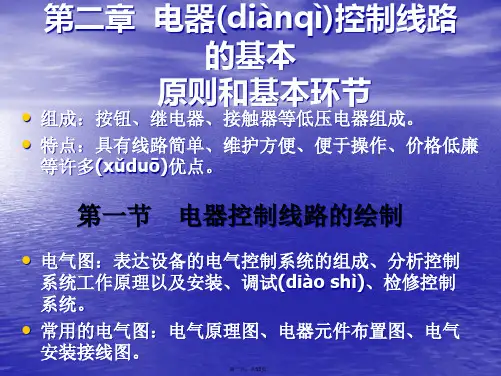

电气控制技术二
第三节 电器(diànqì)控制线路的基本规律
实现方法(fāngfǎ)：对调交流电动机的任意两相电源相序。
一、正反转(fǎn zhuǎn)的控制线路：
a接触器互锁正/反转控制电路
b按钮和接触1、接触器互锁正/反转控制电路 工作过程：（1）SB1↓—→ KM1+ —→KM1自锁（ ）→ 正转（2）SB3↓—→ 停（3）SB2↓—→ KM2+ —→ KM2自锁（ ）→ 反转（4）SB3↓—→ 停 问题：KMl、KM2同时闭合，造成相间短路。 电气互锁：利用接触器（继电器）的常闭触点串接在对方线圈回路中而形成的相互制约(zhìyuē)的控制。 （工作可靠） 结论：在控制中，凡具有相反动作的均需电气互锁。2、按钮和接触器双重互锁控制电路 工作过程：（1） SB1↓—→ KM1+ —→ 正转（2） SB2↓—→KM1— KM2+ —→ 反转（3） SB1↓—→KM2— KM1+ —→ 正转
第二十四页，共53页。
起动方式：1、直接起动(全压起动)：将额定电压直接加在定子(dìngzǐ)绕组上使电动机起动。 优点：起动设备简单、起动转矩较大、起动时间短 缺点：起动电流大(额定电流的5～7倍)。过大的起动电流将会造成线路的电压下降，影响到电动机的起动转矩，严重时，会导致电动机本身无法起动。 直接起动，只能用于电源容量较电动机容量大得多的情况。 电动机直接起动的判断：
电气接线图：表明所有电器元件、电器设备联接方式，为电气控制设备的安装和检修调试提供必要的资料。 绘制原则： 1、接线图中，各电器元件的相对位置与实际安装的相对位置一致，且所有部件都画在一个按实际尺寸(chǐ cun)以统一比例绘制的虚线框中。
第五页，共53页。
机械设计资料
图2-13 QX4系列自动星形—三角形起动器电路
两个接触器控制的Y—△降压起动控制线路
电动机的分类： 交流电动机
电动机 直流电动机
同步电动机 三相电动机
异步电动机 单相电动机
他励、并励电动机
串励、复励电动机
鼠笼式
2.转子 绕线式
铁心：由外周有槽的硅钢片叠成。
（一）绘制电气原理图的原则：
1．图中所有的元器件都应采用国家统一规定的图形 符号和文字符号。
2．电气原理图的组成 电气原理图由主电路和辅助电 路组成。
3．电源线的画法 4．原理图中电气元件的画法 5．电气原理图中电气触头的画法
6．原理图的布局 7．线路连接点、交叉点的绘制
8．原理图的绘制要层次分明，各电器元件及 触头的安排要合理，既要做到所用元件、触头 最少，耗能最少，又要保证电路运行可靠，节 省连接导线以及安装、维修方便。
外加电阻可人为改变电动机的机械特性。
绕组中串入电阻，可减少启动电流，增大启动转矩及平滑调速 的目的。
三相笼型异步电动机转子结构图
四、三相绕线型异步电动机的起动控制
1.转子绕组串电阻启动控制
101 讲 到 此
图2-15 时间原则控制转子电阻起动电路
电流继电器自动 控制电动机串电 阻起动控制线路 （过）
时间继电器自动控制自耦变压器降压起动控制线路
表2-2 XJ01系列自耦减压起动器技术数据
表2-1 QX4系列自动星形—三角形起动器技术数据
三相异步电动机
星形连接 三角形连接
新课讲解
W2 U2
V2
U1 V1 W1
W2 U2 V2 U1 V1 W1
L1
L2 L3
电气原理图和接线图
电气原理图和接线图
电气系统图主要有电气原理图、电器布置图、电气安装接线图等，绘图软件有电气CAD、protell99、Cadence等。
电气原理图
电气原理图是电气系统图的一种。
是根据控制线图工作原理绘制的，具有结构简单，层次分明。
主要用于研究和分析电路工作原理。
接线图
电气安装接线图是为了进行装置、设备或成套装置的布线提供各个安装接线图项目之间电气连接的详细信息，包括连接关系，线缆种类和敷设线路。
电气原理图和接线图区别
原理图：就是能看到他的大致情况（为什么这样连线）
接线图：就是在在装配、检修时候要用到涉及到电气上的每个元件及元件连接
原理图就是电路的工作原理图，表达的意思是各元件是怎么工作的，接线图就是各元件与元件之间是怎么相连的表达图形。
安装图就是各元器件在控制柜的具体位置尺寸的表达图形。
有些原理图可以当做接线图来使用（就是在原理图的基础上加了接线图的功能）。
原理图指的就是详细的电路图，侧重点就是电气原理，知道为什么这样接线。
接线图就是给接线员接线用的，侧重点就是把复杂的线型线号分清楚，方便接线。
根据原理图可以接线，但是在线多的情况下很容易出错，而且对工人的要求很高。
详细标出线的线号和型号，不显示接线原理，方便施工，对工人要求低。
原理图与接线图
常用术语
失电压、欠电压保护：由接触器本身的电磁机构来实现，当电源电压严重过低或失压时，。
电气绘图
安装接线图主要用于电器的安装接线、线路检查、线路维修和故障处理，通常接线图与电气原理图和元件布置图一起使用。
电气安装接线图的绘制原则是：
1）各电气元器件均按实际位置绘出，元器件所占图面按实际尺寸以统一比例绘制。
2）一个元器件中所有的带电部件均画在一起，并用点画线框起来，即用集中表示法。
2）强电、弱电应分开，弱电应屏蔽，防止外界干扰。
3）需要经常维护、检修、调整的元器件，其安装位置不宜过高或过低。
4）元器件的布置应考虑整齐、美观、对称。外形尺寸与结构类似的电器安装在一起，以利安装和配线。
5）元器件布置不宜过密，应留有一定间隔。如用走线槽，应加大各排电器间距，以利布线和维修。
7）线路连接点、交叉点的绘制：原理图中对于需要测试和拆接的外部引线的端子，采用“开心圆”表示，有直接电联系的导线连接点，用“实心圆”表示，无直接电联系的导线交叉点不画黑圆点。
8）原理图的绘制要层次分明，各电器元件及触头的安排要合理，既要做到所用元件、触头最少，耗能最少，又要保证电路运行可靠，节省连接导线以及安装、维修方便。
5）电气原理图中电气触头的画法：原理图中的电气触头均按没有外力作用或线圈未通电时触头的自然状态画出。当电气触头的图形符号水平放置时，以“上闭下开”的原则绘制。
6）原理图的布局：原理图一般把主电路放在图样的左半部分，辅助电路放在图样的有半部分，同一功能的元件集中在一起，尽可能按动作顺序排列整齐。
4.电气图中技术数据的标注
电气图中各电气元器件和型号，常在电气原理图中电气元器件文字符号下方标注出来。
二、电器布置图
电器元件布置图是用来表明电气原理图中各元器件的实际安装位置，可视电气控制系统复杂程度采取集中绘制或单独绘制。
电气控制线路图的图形文字符号及绘制原则
电气控制线路图的图形、文字符号及绘制原则电气控制线路是用导线将电动机、电器、仪表等元器件按一定的要求连接起来，并实现某种特定控制要求的电路。
为了表达生产机械电气控制系统的结构、原理等设计意图，便于电气系统的安装、调试、使用和维修，将电气控制系统中各电器元件及其连接线路用一定的图形表达出来，这就是电气控制系统图。
电气控制系统图一般有三种：电气原理图、电器布置图和电气安装接线图。
在图上用不同的图形符号来表示各种电器元件，用不同的文字符号来说明图形符号所代表的电器元件的基本名称、用途、主要特征及编号等。
按电气元器件的布置位置和实际接线，用规定的图形符号绘制的图形称做安装图。
安装图便于安装、检修和调试。
根据电路工作原理用规定的图形符号绘制的图形称做原理图。
原理图能够清楚地表明电路功能，便于分析系统的工作原理。
由于电气原理图具有结构简单，层次分明，适合应用于分析、研究电路的工作原理等优点，所以无论在设计部门还是生产现场都得到了广泛的应用。
各种图有其不同的用途和规定画法，应根据简明易懂的原则，采用国家标准统一规定的图形符号、文字符号和标准画法来绘制。
本节先简要介绍新国标中规定的有关电气技术方面常用的文字符号和图形符号，然后重点介绍电气原理图的绘制原则。
1 常用电气图形符号和文字符号电气原理图中电气元件的图形符号和文字符号必须符合国家标准规定。
国家标准化管理委员会是负责组织国家标准的制定、修订和管理的组织。
一般来说，国家标准是在参照国际电工委员会(IEC)和国际标准化组织(ISO)所颁布标准的基础上制定的。
近几年来，有关电气图形符号和文字符号的国家标准变化较大。
GB 4728--1984《电气简图用图形符号》更改较大，而GB 7159～1987《电气技术中的文字符号制定通则》早已废止。
现在和电气制图有关的主要国家标准有：(1)GB／T 4728：《电气简图用图形符号》；(2)GB／T 5465：《电气设备用图形符号》；(3)GB／T 20063：《简图用图形符号》；(4)GB／T 5094：《工业系统、装置与设备以及工业产品——结构原则与参照代号》；(5)GB／T 20939：《技术产品及技术产品文件结构原则字母代码——按项目用途和任务划分的主类和子类》；(6)GB／T 6988：《电气技术用文件的编制》。

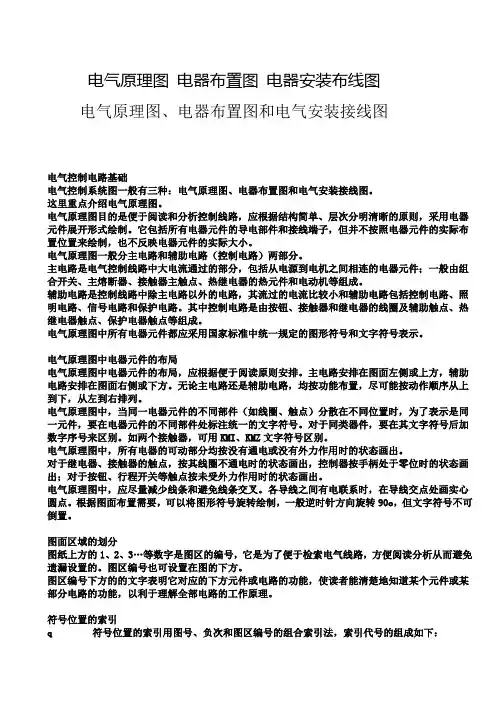

电气原理图、电器布置图和电气安装接线图
电气原理图电器布置图电器安装布线图电气原理图、电器布置图和电气安装接线图电气控制电路基础电气控制系统图一般有三种：电气原理图、电器布置图和电气安装接线图。
这里重点介绍电气原理图。
电气原理图目的是便于阅读和分析控制线路，应根据结构简单、层次分明清晰的原则，采用电器元件展开形式绘制。
它包括所有电器元件的导电部件和接线端子，但并不按照电器元件的实际布置位置来绘制，也不反映电器元件的实际大小。
电气原理图一般分主电路和辅助电路（控制电路）两部分。
主电路是电气控制线路中大电流通过的部分，包括从电源到电机之间相连的电器元件；一般由组合开关、主熔断器、接触器主触点、热继电器的热元件和电动机等组成。
辅助电路是控制线路中除主电路以外的电路，其流过的电流比较小和辅助电路包括控制电路、照明电路、信号电路和保护电路。
其中控制电路是由按钮、接触器和继电器的线圈及辅助触点、热继电器触点、保护电器触点等组成。
电气原理图中所有电器元件都应采用国家标准中统一规定的图形符号和文字符号表示。
电气原理图中电器元件的布局电气原理图中电器元件的布局，应根据便于阅读原则安排。
主电路安排在图面左侧或上方，辅助电路安排在图面右侧或下方。
无论主电路还是辅助电路，均按功能布置，尽可能按动作顺序从上到下，从左到右排列。
电气原理图中，当同一电器元件的不同部件（如线圈、触点）分散在不同位置时，为了表示是同一元件，要在电器元件的不同部件处标注统一的文字符号。
对于同类器件，要在其文字符号后加数字序号来区别。
如两个接触器，可用KMI、KMZ文字符号区别。
电气原理图中，所有电器的可动部分均按没有通电或没有外力作用时的状态画出。
对于继电器、接触器的触点，按其线圈不通电时的状态画出，控制器按手柄处于零位时的状态画出；对于按钮、行程开关等触点按未受外力作用时的状态画出。
电气原理图中，应尽量减少线条和避免线条交叉。
各导线之间有电联系时，在导线交点处画实心圆点。
根据图面布置需要，可以将图形符号旋转绘制，一般逆时针方向旋转90o，但文字符号不可倒置。
电气识图
（2）从主电路入手，通常从下往上看，即从电动机和 电磁阀等执行元件开始，经控制元件，顺次往电源看。要 搞清执行元件是怎样从电源取电的，电源经过哪些元件到 达负载的。
电气识图
原理图 （4）在控制电路中从左到右看各条回路，分析各
回路元器件的工作情况及对主电路的控制，搞清回路 功能，各元件间的联系（如顺序、互锁等）、控制关 系和回路通断的条件等。
继电-接触控制电路读图和设计中应注意的问题：
1、首先了解工艺过程及控制要求； 2、搞清控制系统中各电机、电器的作用以及它们的 控制关系； 3、主电路、控制电路分开阅读或设计； 4、控制电路中，根据控制要求按自上而下、自左而 右的顺序进行读图或设计； 5、同一个电器的所有线圈、触头不论在什么位置都 叫相同的名字； 6、原理图上所有电器，必须按国家统一符号标注， 且均按未通电状态表示； 7、继电器、接触器的线圈只能并联，不能串联； 8、控制顺序只能由控制电路实现，不能由主电路实现。
电气识图
5.电气原理图中电器触头的画法
原理图
各元器件触点状态均按没有外力或未通电时触点的原始状态 画出。 常开触点在垂直线左侧或水平线下方，常闭触点在垂直线右 侧或水平线上方，即“左开右闭”或“上闭下开”。
~
SB1
SB2
KM
控制电路
KM
电气识图
6.电气原理图的布局
原理图
电气原理图中电器元件的布局，应根据便于阅读原则安
电气识图
一、电器控制系统图常用的图形符号、文字符号和接线端子标记 电气控制系统图是工程技术的通用语言，它由电器元 件的图形符号、文字符号等要素组成。 国家标准 电气控制系统图中，电器元件必须使用国家统一规 定的图形符号和文字符号： GB/T 4728—1996～2000《电气简图用图形符号》 GB/T 6988.1～4—2000《电气技术文件的编制》 GB/T 6988.6—1993《控制系统功能图表的编制》 GB/T 7159—1987《电气技术中的文字符号制订通则》
如何画电气图
安装接线
电气安装接线图主要用于电气设备的安装配线、线路检查、线路维修和故障处理。 在图中要表示出各电气设备、电器元件之间的实际接线情况，并标注出外部接线 所需的数据。在电气安装接线图中各电器元件的文字符号、元件连接顺序、线路 号码编制都必须与电气原理图一致。
安装接线
绘制原则： 1、绘制电气安装接线图时，各电器元件均按其在安装底板中的实际位置绘出。 元件所占图面按实际尺寸以统一比例会址。 2、绘制电气安装接线图时，一个元件的所有部件绘在一起，并用点划线框起 来，有时将多个电器元件用点划线框起来，表示它们是安装在同一安装底板上的。 3、绘制电气安装接线图时，安装底板内外的电器元件之间的连线通过接线端子 板进行连接，安装底板上有几条接至外电路的引线，端子板上就应绘出几个线的接点。 4、绘制电气安装接线图时，走向相同的相邻导线可以绘成一股线。
绘制原则
7、图中有直接电联系的交叉导线的连接点（即导线交叉处）要用黑圆点表 示。无直接电联系的交叉导线，交叉处不能画黑圆点。
绘制原则
8、在原理图的上方将图分成若干图区，并标明该区电路的用途与作用；在 继电器、接触器线圈下方列有触点表，以说明线圈和触点的从属关系。
元件布置
元件布置 电器元件布置图主要是表明电气设备 上所有电器元件的的实际位置，为电 气设备的安装及维修提供必要的资料。 电器元件布置图可根据电气设备的复 杂程度集中绘制或分别绘制。图中不 需标注尺寸，但是各电器代号应与有 关图纸和电器清单上所有的元器件代 号相同，在图中往往留有10%以上的 备用面积及导线管（槽）的位置，以 供改进设计时用。
用图形符号、文字符号、项目代号 等表示电路各个电气元件之间的关系和 工作原理的图称为电气原理图。电气原 理图结构简单、层次分明，适用于研究 和分析电路工作原理、并可为寻找故障 提供帮助，同时也是编制电气安装接线 图的依据，因此在设计部门和生产现场 得到广泛应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气控制电路基础
电气控制系统图一般有三种：电气原理图、电器布置图和电气安装接线图。
这里重点介绍电气原理图。
电气原理图目的是便于阅读和分析控制线路，应根据结构简单、层次分明清晰的原则，采用电器元件展开形式绘制。
它包括所有电器元件的导电部件和接线端子，但并不按照电器元件的实际布置位置来绘制，也不反映电器元件的实际大小。
电气原理图一般分主电路和辅助电路（控制电路）两部分。
主电路是电气控制线路中大电流通过的部分，包括从电源到电机之间相连的电器元件；一般由组合开关、主熔断器、接触器主触点、热继电器的热元件和电动机等组成。
辅助电路是控制线路中除主电路以外的电路，其流过的电流比较小和辅助电路包括控制电路、照明电路、信号电路和保护电路。
其中控制电路是由按钮、接触器和继电器的线圈及辅助触点、热继电器触点、保护电器触点等组成。
电气原理图中所有电器元件都应采用国家标准中统一规定的图形符号和文字符号表示。
电气原理图中电器元件的布局
电气原理图中电器元件的布局，应根据便于阅读原则安排。
主电路安排在图面左侧或上方，辅助电路安排在图面右侧或下方。
无论主电路还是辅助电路，均按功能布置，尽可能按动作顺序从上到下，从左到右排列。
电气原理图中，当同一电器元件的不同部件（如线圈、触点）分散在不同位置时，为了表示是同一元件，要在电器元件的不同部件处标注统一的文字符号。
对于同类器件，要在其文字符号后加数字序号来区别。
如两个接触器，可用KMI、KMZ文字符号区别。
电气原理图中，所有电器的可动部分均按没有通电或没有外力作用时的状态画出。
对于继电器、接触器的触点，按其线圈不通电时的状态画出，控制器按手柄处于零位时的状态画出；对于按钮、行程开关等触点按未受外力作用时的状态画出。
电气原理图中，应尽量减少线条和避免线条交叉。
各导线之间有电联系时，在导线交点处画实心圆点。
根据图面布置需要，可以将图形符号旋转绘制，一般逆时针方向旋转90o，但文字符号不可倒置。
图面区域的划分
图纸上方的1、2、3…等数字是图区的编号，它是为了便于检索电气线路，方便阅读分析从而避免遗漏设置的。
图区编号也可设置在图的下方。
图区编号下方的的文字表明它对应的下方元件或电路的功能，使读者能清楚地知道某个元件或某部分电路的功能，以利于理解全部电路的工作原理。
符号位置的索引
q 符号位置的索引用图号、负次和图区编号的组合索引法，索引代号的组成如下：
q 图号是指当某设备的电气原理图按功能多册装订时，每册的编号，一般用数字表示。
q 当某一元件相关的各符号元素出现在不同图号的图纸上，而当每个图号仅有一页图纸时，索引代号中可省略“页号”及分隔符“·”。
q 当某一元件相关的各符号元素出现在同一图号的图纸上，而该图号有几张图纸时，可省略“图号”和分隔符“／”q 当某一元件相关的各符号元素出现在只有一张图纸的不同图区时，索引代号只用“图区”表示。
q 如图2－1图区9中的KA常开触点下面的“8”即为最简单的索引代号。
它指出了继电器KA的线圈位置在图区民
q 图2－1中接触器KM线圈及继电器KA线圈下方的文字是接触器KM和继电器KA相应触点的索引。
q 电气原理图中，接触器和继电器线圈与触点的从属关系使用右图表示。
即在原理图中相应的线圈的下方，给出触点的图形符号，并在下面标。
