长管供气系统产品分类资料
长管呼吸器说明书
管呼吸器
单人
（一人用型）
防毒面罩： HG800/911*1
导气管*1 电动送风机*1 流量调节阀*1
电动送风式长 HG-CS120W 2 人
管呼吸器
双人
（两人用型）
防毒面罩： HG800/911*2
导气管*2 电动送风机*1 流量调节阀*2
多通*1
电动送风式长 HG-CS180W 3 人
管呼吸器
三人
地址：沧州市海河西路葡香园科技园区 8 号 官
2.1 表 1 长管呼吸器规格及配置组成
产品图示
名称
型号
单人自吸式长 管呼吸器
（一人用型）
HG-CZ
使用 人数 1人
配置组成
防毒面罩： HG800/911*1
导气管*1
电动送风式长 HG-CS120W 1 人
三 产品及主要配置参数
3.1 表 1 电动送风式长管呼吸器规格
序
型号规格
类别 可配面罩 导气管材质 单管长度 管数 工作 送风
号
型号
（m）
人数 机
1 HG-CS120W 单人 AHK2/4 HG800/911 PU（聚氨酯） 标配 20m 1
1
1
2 HG-CS120W 双人 AHK2/4 HG800/911 PU（聚氨酯） 标配 20m 2
1
5
1
6 HG-CS250W 六人 AHK2/4 HG800/911 PU（聚氨酯） 标配 20m 6
6
1
（AHK2/4 国标 6220-2009，A 代表安全，H 代表呼吸，K 代表空气，2 代表长管呼吸器，4 代表送 风式）
3.2 表 2 电动送风机规格及技术参数
型号 规格 风量 风压 真空度 使用风压 电源 功率 转速 电容 电流 防护 绝缘 供气方式 供气量 外形尺寸
管道产品方面知识及用途
在安装过程中应考虑环境因素对管道的影响， 如温度、湿度、压力等。
PART 05
管道产品的维护与保养
REPORTING
WENKU DESIGN
管道产品的日常维护
定期检查管道产品是否有破损、老化、 渗漏等现象，及时发现并处理。
定期清理管道内部，特别是饮用水管 道，以防止水垢、细菌滋生等问题。
PART 02
管道产品的制造工艺
REPORTING
WENKU DESIGN
管道制造流程
管道制造流程通常包括原材料的采购、切割、弯曲、焊接、防腐处理、质量检测和 包装等步骤。
原材料的采购是制造管道产品的第一步，需要根据设计要求选择合适的管材、管件 和附件。
切割和弯曲是管道制造中的重要环节，需要根据管材的规格和工艺要求进行操作。
REPORTING
WENKU DESIGN
管道在建筑领域的应用
01
02
03
建筑给排水系统
管道作为给排水系统的组 成部分，用于输送生活用 水、消防用水等，保障建 筑的正常用水需求。
暖通空调系统
管道用于连接空调设备、 散热器、风机等，实现建 筑内部的温度调节和空气 流通。
建筑燃气系统
管道用于输送天然气、液 化石油气等燃气，为建筑 提供能源供应。
法兰连接适用于管径较大或压力较高的 管道，通过两个法兰面之间的螺栓连接 实现密封。
管道防腐与保温
01
管道防腐是为了防止管道受到腐 蚀，通常采用涂层、电镀、热喷 涂等方法进行防腐处理。
02
管道保温是为了减少热能损失和 防止管道受到环境温度的影响， 通常采用保温材料进行保温处理 。
PART 03
管道产品的用途与优势
CNG长管拖车安全技术与使用
CNG长管拖车安全技术与使用随着能源需求的不断变化，CNG（压缩天然气）作为一种清洁、环保的能源，正逐渐取代传统的石油和天然气。
长管拖车作为CNG运输的主要方式之一，不仅能够提高运输效率，还可以大幅降低运输成本。
但长管拖车运输存在一定的安全风险，因此需要加强安全技术的建设和使用。
CNG长管拖车的基本构造CNG长管拖车主要由车头、拖车框架、CNG储气瓶、供气系统、制动系统、转向系统等部分构成。
其中，拖车框架是CNG长管拖车的主体部分，负责承载储气瓶和供气系统，起着支撑和保护的作用。
CNG储气瓶则是CNG长管拖车的核心部分，用于存储CNG气体。
供气系统负责将CNG气体从储气瓶输送到供气管路，供给使用者使用。
制动系统和转向系统负责控制车辆行驶方向和速度，确保行驶过程中的安全性。
CNG长管拖车安全风险分析CNG长管拖车在运输过程中存在的主要安全风险包括以下几个方面：储气瓶泄漏CNG储气瓶在使用过程中需要承受高压，一旦出现泄漏，将会造成严重后果。
侧翻事故CNG长管拖车在转弯或者行驶过程中可能会发生侧翻事故，导致储气瓶挤压、碰撞，从而造成泄漏。
自然灾害自然灾害如地震、飓风、洪水等可能会对CNG长管拖车造成损坏，导致泄漏事故。
装卸不当CNG长管拖车在卸载过程中如果操作不当，有可能造成管道脱落、急流涌出、气体泄漏等事故。
CNG长管拖车安全技术与使用针对CNG长管拖车存在的安全风险，我们需要加强以下几个方面的安全技术和使用：储气瓶安全技术CNG储气瓶需要定期进行检测和维护，确保其密封性和安全性。
车辆运输过程中需要注意车速控制，避免过大速度带来的惯性力对储气瓶的影响。
驾驶员安全培训CNG长管拖车驾驶员需要进行专业的安全培训，掌握安全驾驶知识和技能。
同时，需要了解CNG储气瓶的安装和卸载等操作流程，避免操作不当导致的安全事故。
车辆定期检查CNG长管拖车需要定期进行维护和检查，保证车辆的安全性和可靠性。
特别需要注意储气瓶、供气系统、制动系统等部分的检查和维修。
天然气长输管线有哪些特点
天然气长输管线有哪些特点
长输管线按材料性质分类：分为金属管道和非金属管道。
那么天然气长输管线有哪些特点呢？
分类
1.按材料性质分类：分为金属管道和非金属管道；
2.按设计压力分级：可分为真空管道（PO）、低压管道
（0≤P≤1.6）、中压管道（1.6P≤10）、高压管道（10P≤100）、超高压管道（p100），P为MPa；
3.按输送温度分类：低温管道、常温管道、中温和高温管道；
4.按输送介质的性质分类：给排水管道、压缩空气管道、氢气管道、氧气管道、乙炔管道、热力管道、燃气管道、燃油管道、剧毒流体管道、有毒流体管道、酸碱管道、锅炉管道、制冷管道、净化纯
气管道、纯水管道。
燃气管道的输送
（1）从油气田集气站至城市配气站或从油气田压气站到城市配气站的管线。
（2）坑口煤制气厂集气站至城市或工业基地修配站的管线。
（3）从邻近城市的天然气输气干线一级调压计量站至城市配气站的管线。
（4）邻近城市的人工制气厂、焦化厂、石油化工厂、石油炼厂集气站或矿井气转输站至城市储配站的管线。
天然气是比较危险的气体，天然气易燃易爆，在储存天然气的时候要注意很多的事情，想要知道天然气的储存要求有哪些请到，在这里我们会为大家介绍更多的可燃气体知识。
瓶组、长管拖车、管束式集装箱技术参数
003：CNG 站用储气瓶组/ CNG Storage Cylinders Groups for Gas Station
CNG storage cylinders groups for gas station mainly consist of the following parts: framework, large-cubage seamless steel cylinders, safety valve, pressure gauge, inlet and outlet valves and blowdown valves etc. Both ends of the large-cubage seamless steel cylinder have machined outside and inside screw threads. The outside screw threads of both ends connect with the setting flanges. The setting flange is fixed on the supporting plates of both ends of framework by bolts. Screw the end plugs into the inside threads of the cylinder mouth. Connect tube fittings with the end plugs: one end installs safety valve, the other end installs inlet and outlet valves, blowdown pipes, locla pressure gauge etc.
3M长管供气简要图示
6100/6200 /6300
6700/6800 6700DIN/6800DIN /6900 /6900DIN
7501/7502 /7503
FF401/FF402 /FF403
SA-1000/ 前置
SA-1100/ 前置配逃生
SA-2000/ 后置

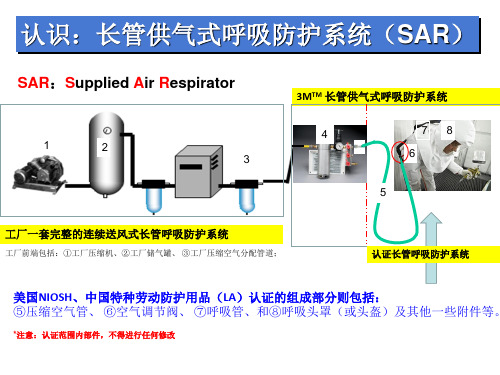

认识：长管供气式呼吸防护系统（SAR）
SAR：Supplied Air Respirator
3MTM 长管供气式呼吸防护系统 4 1 2 3 5 6 7 8
工厂一套完整的连续送风式长管呼吸防护系统
工厂前端包括：①工厂压缩机、②工厂储气罐、 ③工厂压缩空气分配管道；
认证长管呼吸防护系统
美国NIOSH、中国特种劳动防护用品（LA）认证的组成部分则包括： ⑤压缩空气管、 ⑥空气调节阀、 ⑦呼吸管、和⑧呼吸头罩（或头盔）及其他一些附件等。
*注意：认证范围内部件，不得进行任何修改
产 品 分 类 ： 阀 系 列 长 管 呼 吸 防 护 系 统 3M V
头 罩 / 头 盔
M系列硬头盔
S系列软头罩
H 系列软头罩
W系列喷砂头盔
M-100
M-300 M-400
安全帽功能
S-655 S-757 S-855
H-412
H-612
安全帽
W-8100B
呼 吸 管 转 接 头 空 气 调 节 阀
BT 20
BT 30
BT 40
H-115 GVP-122 GVP-122
V-199 (转接头)
压缩空气管
W-9435 W-2929 W-2806 256-02-00
空气过滤及压 力调节板
(燃气管道)通用--甲乙供材分类
燃气工程-甲乙供材分类说明一、甲供材包括以下类别：（1）钢管类：包括各种规格的防腐钢管，焊接钢管，镀锌钢管（不含管件）、无缝钢管、铸铁管等；（2）PE管和PE管件类：包括各种规格的PE管，PE管件（各类弯头、三通、异径、法兰、盲板、钢塑接头等）。
（3）各种钢制管件（弯头、三通、异径、法兰、盲板），但不包括镀锌管件。
（4）阀门类：包括各种规格的法兰阀门、螺纹阀门、PE阀门（含法兰）、铁护罩及附属PVC管材管件。
（5）调压装置：包括各种规格的调压柜、调压箱。
（6）计量装置：各种规格的流量计、燃气表。
（7）其它类：铝塑管及管件、波纹管、标志桩（标志牌、砖）、示踪线、警示带、表箱。
注：（含过路钢套管）、水泥套管出地面的套管及穿墙/楼板套管、管道交叉（非过路）保护套管属于甲供；塑料套管属于甲供。
二、乙供材备注：（1）镀锌管件、油漆（及防腐材料）、管道支架（型钢、管卡等）、彩瓦、法兰垫片、螺丝、跨接线、生料带/液、焊条、其他零星材料（耗材）等。
（2）（铁护罩的固定支架、包封等）水泥砂石红砖材料、其他零星材料等。
三、甲供设备、材料核销原则：（1）各类甲供材料（各类市政管网，庭院埋地管网）其数量按竣工图（收方、签证）计取，参考定额相应消耗量。
（2）乙方应对从甲方领用的甲供设备、材料进行保管，由于乙方责任丢失和被盗的设备、材料，乙方承担相应损失。
（3）管道安装工程，其甲供部分数量按实际工程量及标准损耗率核销，乙供材不退料。
（4）主材损耗：根据xxx省地区最新定额标准损耗确认，主要的损耗率为：镀锌钢管2%，无缝钢管1. 2%，不锈钢钢管2%，铝塑复合管2%,（非顶管）PE管的损耗按照1%计算，PE管顶管主材弧形长度2.5%，顶管除了计算弧形长度外，两头特殊损耗以签证形式办理（经现管、监理等审核）。
{退料数量=领用量-收方量（竣工图纸量）*（1+损耗），若是退料量为负数，不可补领}。
（5）乙方须按照甲方的相关管理规定每月按时提交甲供材退料统计表，未经审核不能进行下一步结算程序；完工后未按时退料的，费用从结算中扣除，价格按照甲方相关规定执行。
长输管道分类
长输管道分类长输管道是一种用于输送液体或气体的管道系统，常用于石油、天然气、水等资源的长距离运输。
根据其用途和材料的不同，长输管道可以分为石油管道、天然气管道和水管道等多种类型。
石油管道是将石油及其产品从生产地输送到加工厂或终端用户的管道系统。
石油管道的建设对于保障石油资源的供应和市场稳定具有重要意义。
石油管道通常由钢管制成，具有耐高压、耐腐蚀等特点。
在石油管道中，为了确保输送的安全和稳定，还需要设置压力调节站、流量计和阀门等设备。
天然气管道是将天然气从生产地输送到城市供气站或工业用户的管道系统。
天然气作为一种清洁能源，其输送具有高效、环保的特点。
天然气管道通常由钢管或塑料管制成，具有耐高压、耐腐蚀等特点。
为了确保天然气的安全输送，天然气管道还需要设置压力调节站、气体检测装置和阀门等设备。
水管道是将水资源从供水源地输送到城市或农田的管道系统。
水是人类生活和生产中不可或缺的重要资源，水管道的建设对于保障供水安全和推动农田灌溉具有重要意义。
水管道通常由钢管、铸铁管或塑料管等材料制成，具有耐压、耐腐蚀等特点。
为了确保供水的安全和稳定，水管道还需要设置净化设备、流量计和阀门等设备。
除了上述常见的长输管道类型外，根据不同的输送介质和用途，还可以有其他类型的管道，如化学品管道、食品管道等。
这些管道在材料选择、设计和施工中需要考虑到输送介质的特性和管道的安全性。
长输管道的建设和运营需要严格遵守相关的法律法规和标准，确保管道的安全可靠和环境友好。
在建设过程中，需要进行管道的线路规划、土地征用和施工等工作；在运营过程中，需要进行定期的巡检、维护和事故应急处理等工作。
同时，还需要进行管道的质量监控和技术改进，以提高管道的运输效率和安全性。
长输管道的建设和运营涉及多个领域，需要相关部门、企业和专业人员的共同努力。
在管道建设的过程中，还需要充分考虑环境保护和社会影响等因素，确保管道的可持续发展。
未来，随着科技的不断进步和能源需求的增长，长输管道将继续发挥重要作用，为社会经济的发展做出贡献。
AHK2-4系列送风式长管空气呼吸器
AHK2-4系列送风式长管空气呼吸器
AHK2/4系列送风式长管空气呼吸器
AHK2/4系列送风式长管空气呼吸器，是一种由优质专用电机驱动的旋涡式喷气机，空气从吸入口进入横截面积变化的环行通道，至出气口压缩喷出，经输气长管进入面罩，实现恒流供气的长管空气呼吸器。
产品特点及技术参数：
旋涡式喷气机结构严密，没有进出气阀结构，使用寿命长，故障率低，工作性能稳定。
气体喷出压力大，排气量大(350L/min)。
在进出气道上设有消音及过滤装置，噪音低，压缩空气洁净。
低功耗，高效率，可连续工作。
天然橡胶波纹软管。
排气压力：0.009Mpa
管长：20m
供电电压：220V
主机尺寸：320mm×280mm×260mm
质量：30kg。
高压供气管和管接头使用说明
使用方法和使用限制
NIOSH 认证 本使用说明中描述的供气管接头是获得 NIOSH 认证的，可以用于 3MTM 长管供气式呼吸器，这 些管接头和供气管是 NIOSH 认证的长管供气式呼吸器中的组成部件。请参考产品的 NIOSH 认 证标签，了解能够用于 3M 长管供气式系统中的供气管和接头型号。
产品型号
空气过滤及流量 供气管插头
供气管插座
调节板
W-3281-2 3/8”MPT 铜
W-3279-2 ¼” FPT 铜
W-3280-2 ¼” FPT 钢和铜
工作温度范围 -32℃至 71℃
Twist Lock (Schrader) 自动连接：将插头插入插座连接
空气过滤及流量 供气管插头
供气管插座
调节板
W-3182-2 3/8”MPT 钢和铜
供气管插座
空气调节控制阀 工作温度范围
调节板
插头
W-1449-2
W-3080-2
W-3184-2
W-1279-2
-18℃至 71℃
3/8”MPT 铜
¼” FPT 钢
¼” FPT 铜
¼” FPT445 和 W-2929 供气管）
工业通用（Hansen 或 Parker）自动连接：将插头插入插座连接
W-3263SS 3/8”MPT 不锈钢
工作温度范围 -18℃至 71℃
更换压缩空气管上的接头插座和插头的方法：
1. 使用两个扳手分别固定管接头和管子接口，将接头拧下； 2. 在管子接口的外管螺纹上缠绕螺纹密封带，将新接头拧上； 3. 将压缩空气管与压缩空气源连接，气源压力 38psi(262KN/m2)，在接口连接处涂一些肥
清洗和废弃
用布沾中性皂液擦拭供气管的外表面，注意勿使清洗液进入管道内部。可以使用其它清洗剂， 但必须先行测试其对管道材质无害。按照适用的法规废弃使用过的产品。
