霍尼韦尔VISTA-120报警主机快速编程指南

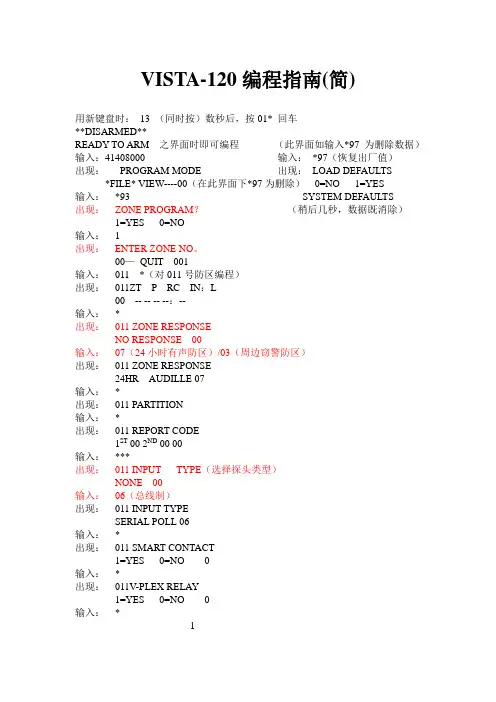

VISTA-120编程指南(简)
VISTA-120编程指南(简)用新键盘时：13 （同时按）数秒后，按01* 回车**DISARMED**READY TO ARM 之界面时即可编程（此界面如输入*97 为删除数据）输入：41408000 输入：*97（恢复出厂值）出现：PROGRAM MODE 出现：LOAD DEFAULTS *FILE* VIEW----00（在此界面下*97为删除）0=NO 1=YES输入：*93 SYSTEM DEFAULTS出现：ZONE PROGRAM？（稍后几秒，数据既消除）1=YES 0=NO输入： 1出现：ENTER ZONE NO。
00—QUIT 001输入：011 *（对011号防区编程）出现：011ZT P RC IN：L00-- -- -- --：--输入：*出现：011 ZONE RESPONSENO RESPONSE 00输入：07（24小时有声防区）/03（周边窃警防区）出现：011 ZONE RESPONSE24HR AUDILLE 07输入：*出现：011 PARTITION输入：*出现：011 REPORT CODE1ST 00 2ND 00 00输入：***出现：011 INPUT TYPE（选择探头类型）NONE 00输入：06（总线制）出现：011 INPUT TYPESERIAL POLL 06输入：*出现：011 SMART CONTACT1=YES 0=NO 0输入：*出现：011V-PLEX RELAY1=YES 0=NO 0输入：*1出现：011 INPUT S/N:LA xxx---xxxx 1输入：方法1:把绑在模块黄线上地址码输入方法2: “4193SN”模块的“十一”脚（红、兰）第2425上，黄黑或绿黑接触数秒，听到“嘀嘀”声后，屏幕上显示该“42935N”的序列号。
（如读出数不对，则可输入0后，用#号键一位一位清除，再重试，仍不行，可手工输入如所有防区输入完毕，在ENTER ZONE NO 下000=QUIT 001输入000，问是否要退出0=NO 1=YES输入：1出现：PROGRAM MODEFILL*VIEW输入：*99退出。
VISTA-120主机编程指南(简)及一些简单操作命令
1. VISTA-120防区编程指南(简)输入：41408000 进入编程出现：PROGRAM MODE*Fill # View-00输入：*97（恢复出厂值）出现：LOOD DEFAULTS0=NO 1=YES输入： 1出现：SYSTEM DEFAULTS（稍后几秒，数据既消除）出现：PROGRAM MODE*FILE* VIEW----00输入：*93 (进入模块编程)出现：ZONE PROGRAM？1=YES 0=NO输入：1出现：SET TO CONFIRM1=YES 0=NO输入： 1出现：ENTER ZONE NO。
000=QUIT 001输入：011 *（例如对011号防区编程）出现：011ZT P RC IN：L00-- -- -- --：--输入：*出现：011 ZONE RESPONSENO RESPONSE 00输入：07（24小时有声防区）/03（周边窃警防区）/01（延时防区）出现：011 ZONE RESPONSE24HR AUDILLE 07输入：*出现：011 PARTITION 1输入：*（输入相应的子系统号码）（注：不分子系统的话默认都属于第1个子系统）出现：011 REPORT CODE1ST 00 2ND 00 00输入：*（输入相应的防区报告码）输入：*输入：*出现：011 INPUT TYPE（选择探头类型）NONE 00输入：06（总线制）（注：对于接在总线上的模块都需要输入06）出现：011 INPUT TYPESERIAL POLL 06输入：*出现：011 SMART CONTACT1=YES 0=NO 0输入：*出现：011V-PLEX RELAY1=YES 0=NO 0 （注：如果是带继电器的模块则要输入1）输入：*出现：011D00R #(01—15) 00输入：*出现：011 INPUT S/N:LA xxxx---xxxx 0输入：A095-1566 1（4293SN模块上的码）（注：只有编4193SN模块时后面的1需要改为2）输入：*出现：Xmit To confirmPress * to skip输入：*出现: ZT P RC INL03 1 30 SL1s输入: *出现: ENTER ZONE NO000=QUIT 012（注：下一个防区设置，如要退出则输入000）输入: 000输入：*问是否要退出0=NO 1=YES输入：1出现：PROGRAM MODEFILL*VIEW 00输入：*99退出2. 4101SN 模块编程与注意事项进行继电器编程（注：使用4101SN模块时要剪掉里面的白色电阻,另外自带防区电阻10K）在防区编程把继电器的地址码编好后，就要对继电器进行事件启动、停止与继电器的对应输出的编程。
霍尼韦尔vista120密码编程步骤
密码编程A.VISTA120允许有150个用户密码（CONTACT ID 格式可以分别报告，若用别的通信格式，则16-150号用户将报告成15号），不管一个密码可以进出几个子系统，它都只占有一个密码位置，而一旦某个密码在哪个子系统中都没有使用，那此密码也就不能再使用了。
如果使用快速布防键，至少要定义到2号用户；另外若有人在15分钟内键入了20个无效键，系统将在在15分钟内忽略更多的击键。
B.每个密码可以指定一个权限，且在不同的子系统中可以有不同的权限。
0 安装员（编程、增加/修改/删除用户、布/撤防、旁路等所有功能）1 机主（增加/修改/删除低级别用户及其他所有日常功能）2 经理（增加/修改/删除低级别用户及其他由上级密码指定的功能）3 A 级操作员（执行由上级密码指定的布撤防和旁路功能）4 B 级操作员（执行由上级密码指定的布撤防功能）5 C 级操作员（执行由上级密码指定的布防和撤防自己的布防）6 挟持（撤防系统但同时发送无声报警）安装员的布撤防报告与否在★39中设置，由安装员增加的用户的布撤防报告与否由安装员指定，由机主或经理增加的用户的布撤防报告与否与增加者相同。
C.增加密码(此时将忽略其他键盘的正常输入，但紧急按键将报警并终止此过程) 在操作模式下按以下步骤编程设置：输入 安装员（机主或经理）密码 + 8 + 密码编号(002-150)+新密码 输入正确后,键盘将显示:输入密码级别1=机主(编程,布/撤防,旁路,设定更低级别用户密码) 2=经理 (布/撤防,旁路,设定更低级别用户密码)3=甲级用户 (布/撤防,旁路)4=乙级用户 (布/撤防)5=丙级用户 (布防/撤防由本密码布防之系统)6=挟持密码 (布/撤防,触发无声报警)用机主密码进入时不能输入级别1,用经理密码进入时不能输入级别1、2输入是否需要布/撤防通讯报告（此项仅在用安装员密码进入时才有）0=否 1=是 限时出入时间表，在时间管理功能中设置了限时出入时间表时，将出现该屏，若无设置则不显示。
VISTA120简易操作手册
安防报警系统（VISTA-120总线报警主机）简易编程说明书目录第一章系统编程 (3)第一节报警主机编程机理 (3)第二节防区索引及种类定义 (6)2．1 防区索引 (6)2．2 防区类型定义 (7)2．3 默认防区类型 (8)第三节数据项描述编程 (9)第四节菜单编程 (23)4．1 6160键盘地址编程 (23)4．2 进入/退出编程模式 (23)4．3 防区编程 (23)4．3．1“＊93”防区编程 (24)4．3．2 退出防区编程模式 (27)4．3．3“＊93”命令相关编程内容说明 (28)4．3．4 停用防区或删除防区 (29)4．4 设备编程（键盘、继电器模块） (29)4。
4。
1设备键盘权限编程 (30)4．4．2 4204继电器模块编程 (31)第五节划分子系统 (35)5．1 子系统划分编程项目 (35)5．1．1所需子系统划分数量编程 (35)5．1．2子系统跳转设置编程 (36)5．1．3 设备编程（键盘归属子系统编程） (37)5．1．4 总控键盘密码设置 (37)5．1．5 主控键盘设置和操作 (39)第六节主机复位（恢复到出厂默认值） (40)第二章键盘功能说明 (41)第三章系统测试 (45)第四章附录（排错指南） (47)第一章系统编程第一节报警主机编程机理本章包含如下信息：•数据项编程模式•系统和通信默认值•进入数据项编程•编程项翻页•输入查看编程项•编程特定子系统选项•#93 菜单编程数据项编程模式对每一个数据项分别输入相应数据，输入完后，键盘响3声并跳到下一项。
可以在此项直接输入数据，也可以按[*] + 第二个数据项号码，对相应项编程。
系统与通信默认值•系统出厂时预编程了一些可以符合大多数环境的数据项，户可以改动.。
•有4套预编程的通信报告码，包括低速、4+2特快、ADEMCO高速、ADEMCO CONTACT ID等格式。
可以从中选择1套较合适的。
•这些数据可以从键盘或遥控编程修改。

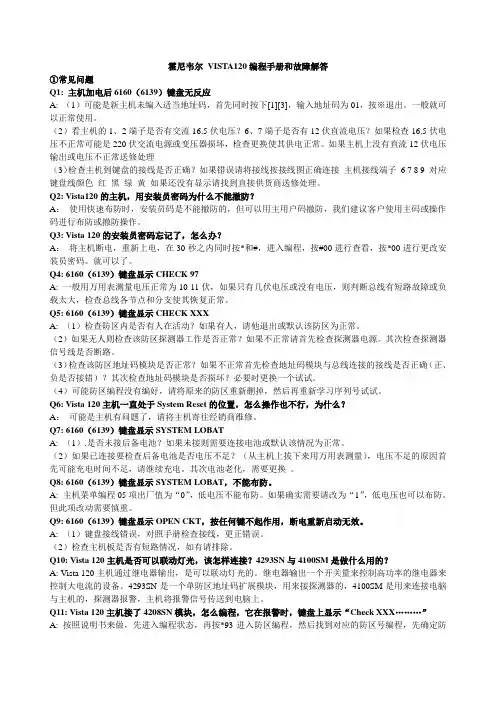

霍尼韦尔 VISTA120编程手册和故障解答
霍尼韦尔VISTA120编程手册和故障解答①常见问题Q1: 主机加电后6160（6139）键盘无反应A: （1）可能是新主机未编入适当地址码，首先同时按下[1][3]，输入地址码为01，按※退出。
一般就可以正常使用。
（2）看主机的1、2端子是否有交流16.5伏电压？6、7端子是否有12伏直流电压？如果检查16.5伏电压不正常可能是220伏交流电源或变压器损坏，检查更换使其供电正常。
如果主机上没有直流12伏电压输出或电压不正常送修处理（3）检查主机到键盘的接线是否正确？如果错误请将接线按接线图正确连接主机接线端子6 7 8 9 对应键盘线颜色红黑绿黄如果还没有显示请找到直接供货商送修处理。
Q2: Vista120的主机，用安装员密码为什么不能撤防？A：使用快速布防时，安装员码是不能撤防的，但可以用主用户码撤防，我们建议客户使用主码或操作码进行布防或撤防操作。
Q3: Vista 120的安装员密码忘记了，怎么办？A：将主机断电，重新上电，在30秒之内同时按*和#，进入编程，按#00进行查看，按*00进行更改安装员密码。
就可以了。
Q4: 6160（6139）键盘显示CHECK 97A: 一般用万用表测量电压正常为10-11伏，如果只有几伏电压或没有电压，则判断总线有短路故障或负载太大，检查总线各节点和分支使其恢复正常。
Q5: 6160（6139）键盘显示CHECK XXXA: （1）检查防区内是否有人在活动？如果有人，请他退出或默认该防区为正常。
（2）如果无人则检查该防区探测器工作是否正常？如果不正常请首先检查探测器电源。
其次检查探测器信号线是否断路。
（3）检查该防区地址码模块是否正常？如果不正常首先检查地址码模块与总线连接的接线是否正确（正、负是否接错）？其次检查地址码模块是否损坏？必要时更换一个试试。
（4）可能防区编程没有编好，请将原来的防区重新删掉，然后再重新学习序列号试试。
Q6: Vista 120主机一直处于System Reset的位置，怎么操作也不行，为什么？A：可能是主机有问题了，请将主机寄往经销商维修。
霍尼韦尔报警123VISTA120、250简易操作手册
霍尼韦尔报警123VISTA120、250简易操作手册VISTAR—120简易编程操作手册一、设置6160编程键盘开机后，键盘液晶屏幕无任何显示，此时同时按1 、3键5秒，键盘显示Con Addr=31或Addr=xx，输入00按*键盘绿灯亮，显示***DISARMED***READT TO ARM键盘地址不为00时，不能编程，6148键盘不能编程二、设置每个防区在撤防状态下，才能进入编程模式输入4140 8000（4140为出厂设置的安装员密码）进入编程模式，键盘显示：Program Mode*Fill # View按*93 键盘显示ZONE PROG？1=TES 0=NO输入0 1 0，进入防区编程模式，键盘显示：ZN ZT P RC IN L001 09 1 10 HW1 此处，ZN代表防区号；ZT代表防区类型01—出入口防区1型，布防时有延时，进入时有延时，延时时间由*09和*10设定；02—出入口防区2型，布防时有延时，进入时有延时，延时时间由*11和*12设定；03—周边防区，布防时有效，撤防时无效；06—24小时无声防区；07—24小时有声防区；09—火警防区；00—无用防区。
P代表子系统；RC代表报告码，系统默认即可，无需改动；IN代表防区输入类型，1-9防区统一为01，显示为HW；10防区以后统一为06，显示为SL；L 为回路号，除了是4193SN的第二回路为2，其他都为1。
例如：编程将24防区为24小时防区则在ZN下输入024 *（下一步）在ZT下输入24防区的防区类型07（24小时放区）在P 下输入24防区所属的子系统（部分区都为1）在IN下输入06**此时，键盘显示：024 INPUT S/N :LAxxx-xxxx :1此时输入24防区地址码输入完成后按*确认，在L处选择相应的回路再按*即进入下一方的。
退出防区编程：在防区号（ZN）处输入000 *1*99 即可退出编程注意：在防区编程状态下，*代表下一步，#代表返回。
霍尼韦尔VISTA系列报警主机调试指南
8，防区输入类型编程：总线输入06 。
010 INPUT TYPE Serial Poll 06
9，下面还有3个选项，对于总线地址码编程可以不理会，直接按 ※ 键过去。
010 SMART CONTACT 1=YES 0=NO 0 010 V-PLEX RELAY 1=YES 0=NO 0 010 DOOR # （01-15） 00 010 INPUT S/N ：L A 006-5540 ： 1
Vista-120/250BP报警主机编程要点
11，出现这个对话框，直接按※键过去。
XMIT TO CONFIRM PRESS ※ TO SKIP 010 ZT P RC IN ：L 03 1 20 SL 1S
12，这是总的防区编程显示，确认无误后按※键过去。
（到此为止，一个防区的编程已经完成）
13，进入下一个防区011的编程，可以继续编程， 或者按000退出防区编程。
010 ZONE RESPONSE PERIMETER 03
P RC IN ：L 00 0 20 ---- 1
6，输入防区所属子系统号：比如 1
010 PARTITION 1
三.VISTA系列主机键盘操作
Vista-120/250BP报警主机编程要点
7，输入报告码：这里可以按3次 ※ 键跳过去。
010 REPORT CODE 1 st 00 2 nd 00 00
ADDRESS 01-30， 00=QUIT 17
8.输入面 READY TO ARM
123456789
21 22 23 24 25 26 27 28 29 30
J8
网络绿灯 12V+
电源红灯
通讯红灯 电源地
键盘绿线
霍尼韦尔报警123VISTA120、250简易操作手册
VISTAR—120简易编程操作手册一、设置6160编程键盘开机后，键盘液晶屏幕无任何显示，此时同时按1 、3键5秒，键盘显示Con Addr=31或Addr=xx，输入00按*键盘绿灯亮，显示***DISARMED***READT TO ARM键盘地址不为00时，不能编程，6148键盘不能编程二、设置每个防区在撤防状态下，才能进入编程模式输入4140 8000（4140为出厂设置的安装员密码）进入编程模式，键盘显示：Program Mode*Fill # View按*93 键盘显示ZONE PROG？1=TES 0=NO输入0 1 0，进入防区编程模式，键盘显示：ZN ZT P RC IN L001 09 1 10 HW1 此处，ZN代表防区号；ZT代表防区类型01—出入口防区1型，布防时有延时，进入时有延时，延时时间由*09和*10设定；02—出入口防区2型，布防时有延时，进入时有延时，延时时间由*11和*12设定；03—周边防区，布防时有效，撤防时无效；06—24小时无声防区；07—24小时有声防区；09—火警防区；00—无用防区。
P代表子系统；RC代表报告码，系统默认即可，无需改动；IN代表防区输入类型，1-9防区统一为01，显示为HW；10防区以后统一为06，显示为SL；L 为回路号，除了是4193SN的第二回路为2，其他都为1。
例如：编程将24防区为24小时防区则在ZN下输入024 *（下一步）在ZT下输入24防区的防区类型07（24小时放区）在P 下输入24防区所属的子系统（部分区都为1）在IN下输入06**此时，键盘显示：024 INPUT S/N :LAxxx-xxxx :1此时输入24防区地址码输入完成后按*确认，在L处选择相应的回路再按*即进入下一方的。
退出防区编程：在防区号（ZN）处输入000 *1*99 即可退出编程注意：在防区编程状态下，*代表下一步，#代表返回。
三、设置打印机（IP-2000输出）41408000*94*70 11111*71 1*72 1*73 0*99*99四、修改安装员密码安装员密码是最高级的密码，出厂设置为4140，现以0414为例41408000*00 0414*99五、系统日常操作1、外出布防绿灯（READY）亮表示所有防区未被触发，可以外出布防，输入甲级用户密码 2红灯（ARMEO）亮，表示系统外出布防2、撤防系统在布防期间没有报警，输入甲级用户密码1，系统撤防，系统在布防期间发生报警，输入甲级用户密码 1 两遍，3、旁路防区后布防报警系统有时不需要对所有防区布防，这时需要对不设防的防区旁路，对其他防区布防，输入甲级用户密码 6 XXX（防区号）XXX（防区号）``````甲级用户密码 2报警系统有防区未准备（NOT READY）时，可以旁路未准备的防区，对其他防区布防，输入甲级用户密码 6 #甲级用户密码 2撤防后原来的旁路无效。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、 设置 6160 编程键盘地址为 01（因为新主机的键盘地址出厂设置 为：00，初始加电时没有显示）
开机同时按 1、3 键 5 秒，键盘显示 Addr=31 或 Addr=00，输入 01 按※ 键盘绿灯亮，键盘显示 ***DISARMED*** READT TO ARM 键盘地址为 00 时，完成编程后可能会出现键盘不能操作。 注意：6148 键盘不能编程
其他防区类型的编号请参照编程手册。 如果将 001 防区设定为周边防区：输入 03 键盘显示： 001 设定为周边防区
001 ZONE RESPONSE PERIMETER 03
按 ※ 键盘显示： 001 所属第 1 子系统（划分多个子 系统时，输入该防区的子系统号） 按 ※ 键盘显示： 此项设定 001 防区通讯码， 1 st 输入 11 向第一报警中心发送报警信息 2 nd 输入 11 向第二报警中心发送报警信息
按#93 键盘显示：
ZONE PROG 1=YES 0=NO
按 1 进入防区编程 键盘显示：
SET TO CONFIRM? 1=YES 0=NO
输入 1，按 ※ 键盘显示：
ENTER ZONE NO
000=QUIT 001 输入 001（以 001 防区为例），按 ※ 键盘显示： 目前显示的是 001 防区的信息。
按 ※ 键盘显示：
010 REPORT CODE
1st 00 2 nd 00 00 此项设定 010 防区通讯码，1 st 11 向第一报警中心发送报警信息 2 nd 11 向第二报警中心发送报警信息 连续按※ ※ ※ 键盘显示：
010 INPUT TYPE 00
此项设定 010 防区的接入类型，06 表示序号式总线（使用 4193SN、 4293SN 和 4208SN）
二、 系统日常操作
外出布防 绿灯（READY）亮表示所有防区未被触发，可以外出布防， 输入 用户密码 2。例如用户密码为 1234，外出布防操作为 1234 2。 红灯（ARMEO）亮，表示系统进入外出布防。 绿灯（READY）不亮表示有防区被触发或线路、地址模块有故障，键盘显示 FAULT XXX，认真查找原因。 注意：很多客户实际使用当中不设用户密码，只使用出厂设置的安装员码（4140）来进行 布/撤防操作，这样是不好的，容易出现问题，比如：进入最大布防后，不能撤 防。 所以强烈建议用户在主机编程完成以后，再编程至少一个用户密码（权限 1—3 级），使用用户密码来操作主机布撤防等工作。 2、 撤防 系统在布防期间没有报警，输入用户密码（例如 1234） 1，系统撤防， 系统在布防期间发生报警，输入用户密码（例如 1234） 1，系统撤防；再重复输 入一次清除报警记忆。 3、 旁路防区后布防 报警系统有时不需要对所有防区布防，这时需要对不设防的防区旁路，对其他防区 布防。 输入 A 级用户密码 6 XXX（防区号） 防区旁路 A 级用户密码 2 —— 系统布防 此时，报警系统有防区未准备（NOT READY）时，可以旁路未准备的防区，对其他 防区布防。 需要使用快速旁路： 输入 A 级用户密码 6 # —— 快速旁路 A 级用户密码 2 —— 系统布防 注意：撤防后原来的旁路无效。 快速布防 4、 预先在编程中设置快速布防有效，输入 4140 8000 —— 进入编程 ※29 1 —— 设置快速布防有效 ※99 —— 退出编程 1、
010 ZT P RC IN ：L
ห้องสมุดไป่ตู้
00 1 -- 010 ZONE RESPONSE NO RESPONSE 00
根据用户需要输入防区类型，现以周边防区（03）为例
版权所有©霍尼韦尔国际公司
4
霍尼韦尔安防
输入 03 ※ 键盘显示：
010 ZONE RESPONSE PERIMETER 03
按 ※ 键盘显示： 010 PARTITION 1 010 防区所属第 1 子系统（划分多个子系统时，输入该防区的子系统号）
001 PARTITION 1
001 REPORT CODE
1st 00 2 nd 00 00
按 ※ 键盘显示： 001INPUT TYPE Hardwire 01 此项设定 001 防区的输入类型， 请输入防区输入类型的编号：（见表二） 表二： 输入类型 01 电路板上常规接线（Hardwire）001—009 防区可以使用 输入类型 06 序号式总线（Serial Poll）使用 4208SN、4193SN 和 4293SN 输入类型 07 双向开关式总线（Dip SW Poll）使用 4208U 输入类型 03 受监控无线（RF Xmitter） 输入类型 04 不受监控无线（Unsupevsd） 输入类型 05 无线按钮类型（Button RF） 按 ※ 键盘显示： 目前显示的是 001 防区的信息， 按 ※ 键盘显示： .
根据用户需要输入防区类型，现以周边防区（03）为例 输入 03 ※， 键盘显示： 011 ZONE RESPONSE
PERIMETER 03
按 ※ 键盘显示： 011 PARTITION 1 011 防区所属第 1 子系统（划分多个子系统时，输入该防区的子系统号） 按 ※ 键盘显示： 011 REPORT CODE 1st 00 2 nd 00 00 此项设定 011 防区通讯码， 1 st11 向第一报警中心发送报警信息，2 nd11 向第二报警中心发送报警信息 连续按 ※ ※ ※ 键盘显示： 011 INPUT TYPE
（一）设置电路板上接线（Hardwire）防区，以 001 防区为例 先将随机配的 2K 电阻按接线图接在 VISTA—120 的端子上 进入编程模式 输入 4140 8000 （4140 为出厂设置的安装员密码） 进入编程模式， 键盘显示：
Program Mode ※ Fill # View-00
版权所有©霍尼韦尔国际公司
1
霍尼韦尔安防
外出布防时只要输入 # 2 注意：撤防仍需密码，且主机安装码与第5级别密码此时不能对系统撤防，因此使用 前要先设置其他级别操作密码。 5、 响铃模式 密码+9 进入响铃模式后，每触发一次防区，键盘响一声，相当一个门铃提示。 退出响铃模式：密码+9
三、 编程设置每个防区
001 ZT P RC IN ：L
09 1 -- 显示含义 001 ZT 防区号 防区类型 按 ※ 键盘显示： 目前 001 防区为火警防区。 P 所属子系统 Fire RC 报告码 09 IN ： 输入类型 L 回路号
001 ZONE RESPONSE
请根据具体情况输入防区类型的编号（见表一） 表一：常用防区类型 防区类型00 无用防区 防区类型01 出入口防区 1 型，布防时有延时，进入时有延时，延时时间由*09 和*10 设定；
XMIT TO CONFIRM PRESS ※ TO SKIP
版权所有©霍尼韦尔国际公司
5
霍尼韦尔安防
继续按 ※，010 防区设置完成， 以后通过上面编号的地址码联接的探测器既定义为 010 防区，
010 ZT P RC IN ：L 按 ※ 键盘显示： 目前显示的是 010 防区的概要信息， 03 1 20 SL 1S
版权所有©霍尼韦尔国际公司
2
霍尼韦尔安防
防区类型02 防区类型03 防区类型04 防区类型06 防区类型07 防区类型09 出入口防区 2 型，布防时有延时，进入时有延时，延时时间由*11 和*12 设定； 周边防区，窃警，布防时有效，撤防时无效（此为常用类型） 内部防区，留守布防时无效，外出布防时有效，撤防时无效 24小时无声防区 24小时有声防区（多用于紧急按钮、玻璃破碎、周界报警） 火警防区
按 ※ 键盘显示： 这里输入 00
按※ 键盘显示：
010 DOOR # 00 （01-15）
010INPUT S/N：L A XXX-XXXX：1
L 下方输入 010 防区占用此 4193SN 的回路的序号，4193SN 有两个回路，黄/ 黑为第一回路，绿/黑为第二回路 从 4193SN 线接在一起的三根线中抽出黄线，VISTA 120 会自动读出这个 4193SN 的地址码并显示在键盘上，这个地址码应与 4193SN 上粘贴的地址码一致。 按 ※ 键盘显示：
请输入防区接入类型的编号 06
※ ： 键盘显示： 010 INPUT TYPE
Serial Poll 06
按 ※ 键盘显示： 这里输入 0 按 ※ 键盘显示： 如果用这个防区的 4101SN 继 电器模块则输入 1，否则输入 0
010SMART CONTACT 1=YES 0=NO
010V-PLEX RELAY 1=YES 0=NO 0
6
霍尼韦尔安防
按 ※ 键盘显示： 011V-PLEX RELAY
1=YES 0=NO 0 011 DOOR # （01-15） 00
按 ※ 键盘显示：
按 ※ 键盘显示： 011INPUT S/N：L
版权所有©霍尼韦尔国际公司
3
霍尼韦尔安防
输入 1 退出#93 编程 键盘显示： Program Mode ※ Fill # View-00 ***DISARMED*** READT TO ARM
输入 ※ 99 退出编程 键盘绿灯亮，显示：
特别注意：退出编程有 2 种方法：用※99 退出编程，下次还可以用密码+8000 进 入编程。 用※98 退出编程，将不能用密码进入编程，只能用断电后，同时按住※和#键，加 电，5 秒钟后松开，进入编程。 主机开始自检，约两分钟后，键盘绿灯亮的情况下，可以布防，试验 001 防区 输入 4140 2 进入外出延时布防，键盘蜂鸣器响，将连接 001 防区的 2K 电阻 拆下或短路，主机将报警，键盘显示： ALARM 001 表示 001 防区报警。 输入 4140 1，主机将停止报警，将连接 001 防区的 2K 电阻重新接好，再次输入 4140 1，主机键盘解除报警记忆，001 防区试验完成。 （二）设置使用序号式总线（使用 4208SN、4193SN 和 4293SN）联接的防区 1、使用 4193SN 双回路总线编址器时（以 010，011 防区为例）： 将 4193SN 的红线接入 VISTA 120 接线端子的 24， 黑线接入 VISTA 120 接线端子的 25， 另外三根线（黑，黄，绿）接在一起（设定 010、011 防区为常闭），白线不用。 Program Mode 输入 4140 8000 进入编程模式 键盘显示： ※ Fill # View-00
