尼龙产品物性
PA,Nylon性能详细介绍
PA广州奥特工程塑料专业提供各种尼龙注塑件加工，如：尼龙垫圈，尼龙密封环，尼龙轴套，尼龙套筒，尼龙管，尼龙齿轮，尼龙支撑环，尼龙导向环，尼龙轴承，尼龙滑轮，尼龙绝缘套，尼龙滑块等。
尼龙参数：密度：1.14颜色：白色/黑色/绿色/透明UL等级：HB持续工作温度：100度最高短期工作温度：160度尼龙原料根据其不同的特点分为：尼龙6（PA6），尼龙66（PA66），PA610，PA612， PA11，PA12，PA1010 。
其次还有玻纤增强尼龙和碳纤增强尼龙。
增强尼龙材料：玻纤增强尼龙，石墨增强尼龙及碳纤维增强尼龙等。
尼龙具有很高的机械强度，软化点高，耐热，摩擦系数低，耐磨损，具有自润滑性，吸震性和消音性，耐油，耐弱酸，耐碱和一般溶剂。
电绝缘性好，有自熄性，无毒，无臭，耐候性好等。
尼龙的熔体流动性好，故其制品壁厚可小到1mm。
奥特工程塑料公司专业生产各种规格的PPA高温尼龙注塑件，其制品有：高温尼龙轴套、高温尼龙轴承、高温尼龙套筒、高温尼龙密封圈、高温尼龙支撑环、高温尼龙导向环、高温尼龙滑块、高温尼龙齿轮、高温尼龙螺丝、高温尼龙螺母、高温尼龙螺栓、高温尼龙垫片、高温尼龙绝缘套、高温尼龙滑轮、高温尼龙轴承座、高温尼龙皮带轮等。
参数颜色：白色工作温度：200度UL等级：V-0特性PPA-聚对苯二甲酰对苯二胺（Polyphthalamide）属于高刚性聚合物，其分子结构具有高度的对称性和规整性，大分子链之间有很强的氢键。
该聚合物具有高强度、高模量、耐高温、低密度、热收缩性小、尺寸稳定性好等特点，能制成高强度、高模量纤维（杜邦DUPONT公司的纤维商品名：Kevlar，是军备防弹服材料）奥特工程塑料公司专业生产各种规格的含油尼龙加工件，其制品有：含油尼龙轴套、含油尼龙轴承、含油尼龙套筒、含油尼龙密封圈、含油尼龙支撑环、含油尼龙导向环、含油尼龙滑块、含油尼龙齿轮、含油尼龙螺丝、含油尼龙螺母、含油尼龙螺栓、含油尼龙垫片、含油尼龙绝缘套、含油尼龙滑轮、含油尼龙轴承座、含油尼龙皮带轮等。
通用尼龙物性表
尼龙(PA)材料的特性一尼龙简介尼龙(Nylon,Polyamide,简称PA)是指由聚酰胺类树脂构成的塑料。
此类树脂可由二元胺与二元酸通过缩聚制得，也可由氨基酸脱水后形成的内酰胺通过开环聚合制得，与PS、PE、PP等不同，PA不随受热温度的升高而逐渐软化，而是在一个靠近熔点的窄的温度范围内软化，熔点很明显，熔点：215-225℃。
温度一旦达到就出现流动。
PA的品种很多，主要有PA6、PA66、PA610、PA11、PA12、PA1010、PA612、PA46、PA6T、PA9T、MXD-6芳香醯胺等.以PA6、PA66、PA610、PA11、PA12最为常用.尼龙类工程塑料外观上都呈现为角质、韧性、表层光亮、白色（或乳白色）或微黄色、透明或半透明的结晶性树脂，它容易被著成任一种颜色。
作为工程塑料的尼龙分子量一般为1.5-3万。
它们的密度均稍大于1，密度：1.14-1.15g ／cm3。
拉伸强度：＞ 60．0Mpa。
伸长率：＞ 30%。
弯曲强度： 90.0Mpa 。
缺口冲击强度：(KJ／m2) ＞ 5。
尼龙的收缩率为1%~2%. 需注意成型后吸湿的尺寸变化。
吸水率 100% 相对吸湿饱和时能吸8%.使用温度可－40～105℃之间。
熔点：215-225℃。
合適壁厚2-3.5mm. PA的机械性能中如抗拉抗压强度随温度和吸湿量而改变，所以水相对是PA的增塑剂，加入玻纤后，其抗拉抗压强度可提高2倍左右，耐温能力也相应提高，PA本身的耐磨能力非常高，所以可在无润滑下不停操作，如想得到特別的润滑效果，可在PA中加入硫化物。
二 PA性能的主要优点有：1. 机械强度高，韧性好，有较高的抗拉、抗压强度。
比拉伸强度高于金属，比压缩强度与金属不相上下，但它的刚性不及金属。
抗拉强度接近于屈服强度，比ABS 高一倍多。
对冲击、应力振动的吸收能力强，冲击强度比一般塑料高了许多，并优于缩醛树脂。
2. 耐疲劳性能突出，制件经多次反复屈折仍能保持原有机械强度。
尼龙6性能表
尼龙6性能表打印该页返回前页品种尼龙6 尼龙66项目相对密度 1.12-1.14 1.14—1.15吸水率20°,相对湿度65%,（%）1。
3-0.9 3.8抗张强度70—84 77—84伸长率（％) 200-300 60—300抗张弹性模数（MPa）10545-2530 1234-2921压缩强度（MPa）84—90 100—110弯曲强度（MPa）120-125 56—97弯曲弹性模数(MPa）1870—2400冲击强度(缺口），(KJ/㎡）2014-6。
43 2。
14—5。
36洛氏硬度R 119 120熔点（℃）252热变形温度1.85MPa 68 104（℃）0.46MPa 185 244介电常数（106Hz23°,相对湿度50%）3。
4 3。
6击穿电压（kv/mm）15。
75 15。
75电阻率（Ω·cm）10 1210 14表面电阻（Ω）自熄聚酰胺通称尼龙。
尼龙6特性：本产品具有高强度、耐油、抗震、灭音等特点.用途：广泛应用于机床、汽车、机械、化工、纺织、交通运输等工业部门。
适合制作各种类型的零部件，如轴套、齿轮、泵叶轮、叶片、密封圈。
尼龙除水母料2008-7—11 来源：网络文摘【全球塑胶网2008年7月11日网讯】产品概述一部分塑料原料或再生塑料常常会含有微量水分，如不消除,会在所加工的制品表面形成气泡或水纹，对制品的性能和外观造成影响。
而利用电热干燥机械消除水分的传统工艺，需要提前干燥原料造成生产不便，存在着延长制品加工时间而导致生产效率低下，电量消耗、加工环境恶化、生产成本增加等不足之处。
尼龙NY316塑料除水母料是专为解决以PA为原材料的塑料制品在加工过程中的水泡问题而开发的一种新型功能母料.该母料在塑料成型加工前，通过少量添加和简单的混合,而不用经过干燥过程，就可以成型加工，具有使用方便，提高生产效率,降低能耗的优点。
产品应用尼龙NY316可适用于PA再生料、受潮原料的拉片、注塑等。
常用尼龙性能和应用
应用轴承、齿轮、精密部件、油管、软管、电线电缆护套等。
PA1010
物性白色或微黄色半透明颗粒。质轻且坚硬，具有吸水性小，尺寸稳定性好，无毒，电绝缘性能优异等特点。在-40℃下仍保持一定韧性。增强后具有高强度、耐磨等优点，并提高了原树脂的热稳定性和尺寸稳定性，是一种极优良的工程塑料。
聚酰胺（Polyamide）俗称尼龙，是分子主链上含有重复酰胺基团—[NHCO]—的热塑性树脂总称。
尼龙中的主要品种是PA6和PA66，占绝对主导地位；其次是PA11、PA12、PA610、PA612，另外还有PA1010、PA46、PA7、PA9、PA13。新品种有尼龙6I、尼龙9T、特殊尼龙MXD6（阻隔性树脂）等；改性品种包括：增强尼龙、单体浇铸尼龙（MC尼龙）、反应注射成型（RIM）尼龙、芳香族尼龙、透明尼龙、高抗冲（超韧）尼龙、电镀尼龙、导电尼龙、阻燃尼龙、尼龙与其他聚合物共混物和合金等。
应用广泛应用于航天航空、造船、汽车、纺织、仪表、电气、医疗器械等领域。增强后可用作泵的叶轮、自动打字机的凸轮、各种高负荷的机械零件、工具把手、电器开关、设备建筑结构件、汽车、船舶的加油孔盖轴承、齿轮等。
其他
为了得到优异的综合性能，尼龙也经常进行改性后再使用，最典型的改性方法为增强和增韧。
增强尼龙
用增强材料来提高尼龙性能。增强材料有玻璃纤维，石棉纤维，碳纤维，钛金属等，其中以玻璃纤维为主，提高尼龙的耐热性、尺寸稳定性、刚性、机械性能（拉伸强度和弯曲强度）等，特别是机械性能提高，使之成为性能优良的工程塑料。
加工成型加工性好，可用于注塑、挤出、吹塑、喷涂、浇铸成型、机械加工、焊接、粘接。

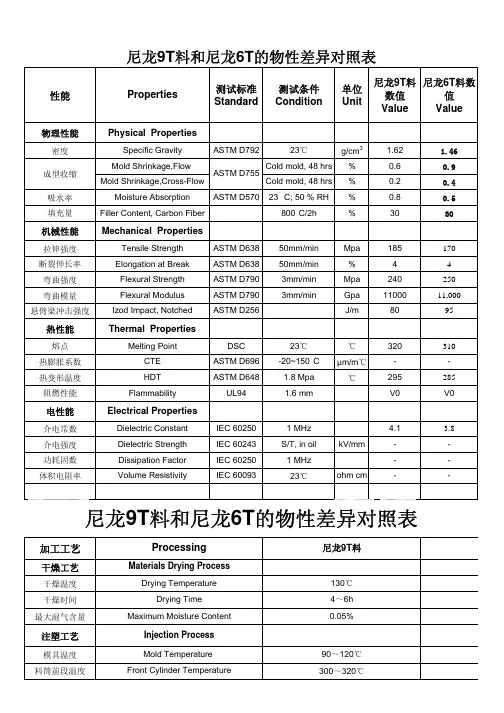

PA9T和PA6T物性差异表
1.46 0.9 0.4 0.5 30
170 4
250 11,000
95
310 -
285 V0
3.8 -
尼龙9T料和尼龙6T的物性差异对照表
加工工艺
干燥工艺 干燥温度 干燥时间 最大湿气含量 注塑工艺 模具温度 料筒前段温度
Processing
Materials Drying Process Drying Temperature Drying Time
尼龙9T料和尼龙6T的物性差异对照表
性能
Properties
测试标准 测试条件 Standard Condition
单位
尼龙9T料 尼龙6T料数
数值
值
Unit Value
Value
物理性能
Physical Properties
密度 成型收缩
Specific Gravity
ASTM D792
23℃
g/cm3
130℃ 4～6h 0.05%
90～120℃ 300～320℃
300～320℃ 280～320℃ 280～300℃ 305～320℃ 70～100Mpa 2.0～10.0Mpa 70～80 rpm
热变形温度也高，
800°C/2h
%
机械性能 Mechanical Properties
拉伸强度 断裂伸长率
Tensile Strength
ASTM D638 50mm/min
Mpa
Elongation at Break
ASTM D638 50mm/min
%
弯曲强度 弯曲模量
Flexural Strength
ASTM D790
Mold Shrinkage,Flow
尼龙塑胶知识点总结大全
尼龙塑胶知识点总结大全一、尼龙塑胶的概念和分类1. 概念：尼龙塑胶是一种高强度、刚性和耐磨性的塑料材料，具有优异的机械性能和化学性能，广泛应用于工程塑料领域。
2. 分类：尼龙塑胶按照化学结构和性能特点可分为尼龙6、尼龙66、尼龙610、尼龙12等不同类型。
二、尼龙塑胶的物理性能1. 强度：尼龙塑胶具有很高的拉伸强度和弹性模量，广泛应用于需要高强度和刚性的领域。
2. 耐磨性：尼龙塑胶具有良好的耐磨性，对摩擦和磨损的性能表现出色。
3. 耐腐蚀性：尼龙塑胶具有良好的耐腐蚀性能，对化学药品和溶剂的抵抗性较强。
4. 导热性：尼龙塑胶的导热性能较好，适用于一些需要导热性能的领域。
三、尼龙塑胶的工程应用1. 汽车工业：尼龙塑胶在汽车零部件中广泛应用，例如汽车发动机罩、内饰件、传动系统零部件等。
2. 电气电子行业：尼龙塑胶在电气电子产品中具有良好的绝缘性能，适用于电气外壳、绝缘件等。
3. 建筑工程：尼龙塑胶在建筑领域用于制造连接件、支架、管道、阀门等。
4. 医疗器械：尼龙塑胶具有良好的生物相容性和耐高温性能，适用于医疗器械的制造。
5. 其他领域：除了以上应用领域，尼龙塑胶还广泛应用于航空航天、军工、体育用品等领域。
四、尼龙塑胶的加工工艺1. 注塑成型：尼龙塑胶适合注塑成型工艺，可以制造出具有复杂结构的零部件。
2. 挤出成型：尼龙塑胶可通过挤出成型工艺制造出板材、管材等产品。
3. 压铸成型：对于一些需要高强度和刚性的产品，尼龙塑胶可以采用压铸成型工艺。
五、尼龙塑胶的环保性1. 回收再利用：尼龙塑胶可以进行回收再利用，降低资源消耗和环境污染。
2. 生物降解：部分尼龙塑胶可以进行生物降解，减轻对环境的压力。
六、尼龙塑胶的市场前景1. 需求增长：随着工业化和城市化进程的加快，尼龙塑胶在汽车、电子、建筑、医疗等领域的需求持续增长。
2. 技术创新：尼龙塑胶的技术创新将推动其在新能源汽车、智能电子、医疗器械等领域的应用拓展。
PA11、PA12（尼龙11尼龙12）物理性能分析
PA11、PA12（尼龙11尼龙12）物理性能分析
PA11、PA12(尼龙11/尼龙12)物理性能分析
1、两者均为线性半导体热塑性塑料，性质介于PA6、PE之间。
2、收缩量由0.5%~2%不等，视乎等级、制品厚度因加工情况而定，模温升高收缩量不随之增加。
3、PA11、PA12均会沉于水，所有尼龙料都沉于水，PE则浮于水，分辨各尼龙观察其熔点。
4、焗料：85℃/3~5小时，熔胶温度240~300℃，最好260℃，标准级勿超过310℃，防火级勿超过270℃。
用原料啤塑烘干3小时，当加入水口料或天气潮湿2~5月份焗5H。
5、温度设定：
未增强级
后：210~240℃
中：220~250℃
中：230~260℃
前：240~270℃
咀：230~270℃
模：30~100℃。
增强级
后：240~250℃
中：240~260℃
中：250~270℃
前：260~280℃
咀：250~260℃
模：50~100℃。
6、机筒停留时间：越短越好(3分钟以下)。
7、射速并不重要，高速会使制品表面较佳。
8、螺丝转速：可用高速。
9、如制品要高度冲击力，最好选用高温、低压，高模温有助于厚
件流动并增加填充级的光泽。
低温状况下尼龙制品保持良好物性的方法
低温状况下尼龙制品如何保持良好的物性在制作尼龙制件的时候，相信大多数厂家都会遇到制件开裂、脆化等情况。
特别是在低温情况下，出现这些情况的概率更大。
尼龙原生树脂在超低温工作条件的时候，很难保持良好的性能，在超低气温下容易发生脆断，这属于正常现象。
但是我们很多时候不由得好奇，这是由于什么原因所导致的，下面就来为大家介绍。
尼龙制品脆断的原因：1.日晒未避光：在太阳下晒过后，尼龙制品包装袋子里面会出现雾气，或者叫潮气，好像刚从水里捞上来一样。
因为尼龙存在吸水和释出的性能，如果在这种高温条件下使用或存储，它里面的水份很快就会蒸发完。
一旦失去应有的水份，它的性能就会改变，抗拉力就会降低2.制作原料使用不当：有些公司为了降低成本，采用二次造粒改性产品, 这些材料必然会经过多次高温剪切造型，原料本身分子结构已发生巨变，性能已被降低大半。
加之期间的降解，氧化等。
通常尼龙有3--8%期间的吸水性，当分子结构破坏了，再怎么蒸煮，其他吸水手段都无济于事，这就决定了它的脆性，当然易断。
3.存放时间过长，储存方式不对：凡是塑料都存在一个老化的问题。
尼龙长期存放其本身的分子结构发生会降解和氧化，再加上水分的流失，所以也会导致尼龙扎带脆断的现象4.低温情况下分子容易断裂：塑料是大分子聚集体，大分子的特点是温度低时运动会减慢，温度高时运动加快。
在冬天或者低温时，分子运动慢，当尼龙制品受到外力时，物体会发生变形，由于分子运动慢，外力就不容易传递走（均分内应力）或消耗掉（分子链摩擦），所以容易产生内应力集中，当内应力大到一定程度时，大分子就断了，引发裂纹，裂纹会引内应力集中而传播，尼龙制品就断了。
5.尼龙在低温的时候水分少：尼龙制品含有一定的水分时，保持稳定。
尼龙6的吸水性为3％，尼龙66为1.5％。
塑料尼龙制件在低温情况下，水分流失，制品容易发生脆断。
尼龙制品脆断的解决方案：1.“水煮”调湿处理：注塑加工厂和产品的最终用户都已熟知吸水率会影响材料的性能，在搭扣等装配中，存在着高载荷的应用状态，尼龙部件仍维持在原来“干式注塑”的状态时，很可能会出现脆性断裂，经过“水煮”等调湿处理后，提高部件内的水气含量可有效地改善其易脆性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
尼龙产品物性
原料级PA6系列
TF2450I
①原料描述部分
规格级别注塑级外观颜色本色透明颗粒用途概述电子接插件
备注说明高流动，易脱模，可替代新会美达M2500I
②原料技术数据
性能项目测试方法测试数据数据单位拉伸强度ISO527 65 MPa
断裂伸长率ISO527 8 %
弯曲强度ISO178 85 MPa
悬臂梁缺口冲击强度ISO180 3 KJ/m2
密度ISO1183 1.13 g/cm3
洛氏硬度ISO2093/2 117 -
熔点ISO3416 220 ℃
热变形温度/0.45mpa ISO75 165 ℃
阻燃性UL-94 HB -
表面电阻率ISO167 1013Ω
填充量灼烧法0 %
增强级PA6系列
TF100
①原料描述部分
规格级别注塑级外观颜色本色透明颗粒用途概述汽车配件、电子电器配件、电动工具、齿轮、机械零件等备注说明全新料，30-33%玻纤增强，高强度，易染色
②原料技术数据
性能项目测试方法测试数据数据单位拉伸强度ISO527 170 MPa
断裂伸长率ISO527 5 %
弯曲强度ISO178 235 MPa
悬臂梁缺口冲击强度ISO180 22 KJ/m2
密度ISO1183 1.36 g/cm3
洛氏硬度ISO2093/2 120 -
熔点ISO3416 225 ℃
热变形温度/0.45mpa ISO75 215 ℃
阻燃性UL-94 HB -
表面电阻率ISO167 1013Ω
填充量灼烧法30 %
TF100-120
①原料描述部分
规格级别注塑级外观颜色本色半透微黄颗粒用途概述汽车配件、电子电器配件、电动工具、齿轮、机械零件等备注说明一级回料，30-33%GF增强，易染色
②原料技术数据
性能项目测试方法测试数据数据单位拉伸强度ISO527 160 MPa
断裂伸长率ISO527 4 %
弯曲强度ISO178 225 MPa
悬臂梁缺口冲击强度ISO180 15 KJ/m2
密度ISO1183 1.36 g/cm3
洛氏硬度ISO2093/2 120 -
熔点ISO3416 225 ℃
热变形温度/0.45mpa ISO75 215 ℃
阻燃性UL-94 HB -
表面电阻率ISO167 1013Ω
填充量灼烧法30 %
TF100-123-1
①原料描述部分
规格级别注塑级外观颜色黑色颗粒
用途概述汽车配件、电子电器配件、电动工具、机械零件等
备注说明回料，30-33%GF增强
②原料技术数据
性能项目测试方法测试数据数据单位拉伸强度ISO527 130 MPa
断裂伸长率ISO527 3 %
弯曲强度ISO178 200 MPa
悬臂梁缺口冲击强度ISO180 10 KJ/m2
密度ISO1183 1.36 g/cm3
洛氏硬度ISO2093/2 120 -
熔点ISO3416 225 ℃
热变形温度/0.45mpa ISO75 215 ℃
阻燃性UL-94 HB -
表面电阻率ISO167 1013Ω
填充量灼烧法30 %
增韧级PA6系列
TF104R4
①原料描述部分
规格级别注塑级外观颜色白色颗粒
用途概述电子电器元件、壳体、石油扶正器等
备注说明全新料，超韧，可染色
②原料技术数据
性能项目测试方法测试数据数据单位拉伸强度ISO527 55 MPa
断裂伸长率ISO527 60 %
弯曲强度ISO178 70 MPa
悬臂梁缺口冲击强度ISO180 60 KJ/m2
密度ISO1183 1.06 g/cm3
洛氏硬度ISO2093/2 110 -
熔点ISO3416 220 ℃
热变形温度/0.45mpa ISO75 125 ℃
阻燃性UL-94 HB -
表面电阻率ISO167 1013Ω
填充量灼烧法0 %
TF104R4NH
①原料描述部分
规格级别注塑级外观颜色白色颗粒
用途概述电子电器元件、壳体、石油扶正器等
备注说明全新料，超韧，耐寒-40℃，可染色
②原料技术数据
性能项目测试方法测试数据数据单位拉伸强度ISO527 55 MPa
断裂伸长率ISO527 35 %
弯曲强度ISO178 70 MPa
悬臂梁缺口冲击强度ISO180 55 KJ/m2
密度ISO1183 1.06 g/cm3
洛氏硬度ISO2093/2 110 -
熔点ISO3416 220 ℃
热变形温度/0.45mpa ISO75 125 ℃
阻燃性UL-94 HB -
表面电阻率ISO167 1013Ω
填充量灼烧法0 %
TF170-5
①原料描述部分
规格级别注塑级外观颜色白色微黄颗粒用途概述电子电器元件、壳体、轮子、机械零件等
备注说明一级回料，增韧，可染色
②原料技术数据
性能项目测试方法测试数据数据单位拉伸强度ISO527 50 MPa
断裂伸长率ISO527 35 %
弯曲强度ISO178 72 MPa
悬臂梁缺口冲击强度ISO180 60 KJ/m2
密度ISO1183 1.08 g/cm3
洛氏硬度ISO2093/2 112 -
熔点ISO3416 220 ℃
热变形温度/0.45mpa ISO75 125 ℃
阻燃性UL-94 HB -
表面电阻率ISO167 1013Ω
填充量灼烧法0 %
TF120R4-123
①原料描述部分
规格级别注塑级外观颜色黑色颗粒
用途概述电子电器元件、壳体、轮子、机械零件、石油扶正器等备注说明回料，超韧
②原料技术数据
性能项目测试方法测试数据数据单位拉伸强度ISO527 43 MPa
断裂伸长率ISO527 33 %
弯曲强度ISO178 65 MPa
悬臂梁缺口冲击强度ISO180 62 KJ/m2
密度ISO1183 1.06 g/cm3
洛氏硬度ISO2093/2 108 -
熔点ISO3416 220 ℃
热变形温度/0.45mpa ISO75 110 ℃
阻燃性UL-94 HB -
表面电阻率ISO167 1013Ω
填充量灼烧法- %
阻燃级PA6系列
TF118X-020-1
①原料描述部分
规格级别注塑级外观颜色瓷白色颗粒用途概述线缆夹专用料
备注说明全新料，V0级阻燃，高韧性，含卤素，可染色
②原料技术数据
性能项目测试方法测试数据数据单位拉伸强度ISO527 40 MPa
断裂伸长率ISO527 12 %
弯曲强度ISO178 66 MPa
悬臂梁缺口冲击强度ISO180 8 KJ/m2
密度ISO1183 1.18 g/cm3
洛氏硬度ISO2093/2 110 -
熔点ISO3416 215 ℃
热变形温度/0.45mpa ISO75 170 ℃
阻燃性UL-94 V0 -
表面电阻率ISO167 1013Ω
填充量灼烧法 5 %
TF118D
①原料描述部分
规格级别注塑级外观颜色瓷白色颗粒
用途概述电子电器接插件、壳体等，
备注说明全新料，无卤阻燃，V0级，可染色
②原料技术数据
性能项目测试方法测试数据数据单位
拉伸强度ISO527 70 MPa
断裂伸长率ISO527 12 %
弯曲强度ISO178 90 MPa
悬臂梁缺口冲击强度ISO180 5 KJ/m2
密度ISO1183 1.15 g/cm3
洛氏硬度ISO2093/2 115 -
熔点ISO3416 220 ℃
热变形温度/0.45mpa ISO75 140 ℃
阻燃性UL-94 V0 -
表面电阻率ISO167 1013Ω
填充量灼烧法0 %
TF163H
①原料描述部分
规格级别注塑级外观颜色黑色或棕色颗粒用途概述电子电器接插件，开关盒等，
备注说明全新料，无卤阻燃，V0级
②原料技术数据
性能项目测试方法测试数据数据单位
拉伸强度ISO527 58 MPa
断裂伸长率ISO527 7 %
弯曲强度ISO178 75 MPa
悬臂梁缺口冲击强度ISO180 5 KJ/m2
密度ISO1183 1.2 g/cm3
洛氏硬度ISO2093/2 115 -
熔点ISO3416 225 ℃
热变形温度/0.45mpa ISO75 170 ℃
阻燃性UL-94 V0 -
表面电阻率ISO167 1013Ω
填充量灼烧法 3 %。
