基于单片机的电压测量系统的设计【开题报告】
基于单片机的电池电压检测方案设计
基于单片机的电池电压检测方案设计电池电压检测是电池管理系统中的重要一环，可以用来监测电池的电量和健康状况。
本文将介绍一种基于单片机的电池电压检测方案设计。
电池电压检测方案的设计目标是实现对电池电压的精确检测，并能够将检测结果与预设的阈值进行比较，以判断电池的状态。
具体的设计步骤如下：1. 硬件设计：1.1 选择合适的电池电压检测模块：可以选择集成了AD转换器的电压检测模块，如常用的MAX17043芯片。
该芯片具有高精度的电池电压检测功能，并能通过I2C接口与单片机进行通信。
1.2 连接电池电压检测模块和单片机：将电池电压检测模块的输出引脚与单片机的AD输入引脚相连接，以实现模拟电压的转换和采集。
1.3 设计供电电路：为电池电压检测模块和单片机提供稳定的电源，可以使用电源管理芯片来实现。
2. 软件设计：2.1 单片机初始化：在程序开始时，需要对单片机的AD输入引脚进行初始化，以及对电池电压检测模块进行初始化，包括设置采样率、AD转换位数等。
2.2 读取电池电压：通过AD输入引脚采集电池电压的模拟信号，并将其转换为数字信号。
根据电压和AD转换系数的关系，可以得到电池的实际电压值。
2.3 比较电池电压：将当前检测到的电池电压与预设的最低电压阈值进行比较。
如果电池电压低于阈值，则表示电池电量不足或电池老化，需要进行相应的处理。
2.4 输出电池状态：根据电池电压的比较结果，可以通过显示屏、LED灯或蜂鸣器等输出设备来显示电池的状态。
还可以将电池状态信息通过串口或无线通信模块发送给外部设备。
3. 系统调试：在完成硬件和软件设计后，需要对系统进行调试和测试。
可以通过改变电池电压来模拟不同的电池状态，并观察系统的检测结果是否准确。
总结：基于单片机的电池电压检测方案设计涉及到硬件设计和软件设计两个方面。
通过选择合适的电池电压检测模块，实现对电池电压的精确检测，并可以通过单片机进行处理和输出。
该方案可以广泛应用于电池管理系统中，提高电池使用效率和安全性。

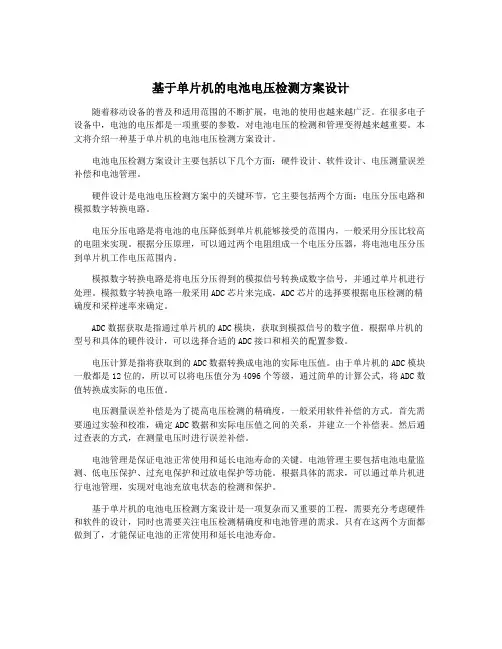

基于单片机的电池电压检测方案设计
基于单片机的电池电压检测方案设计随着移动设备的普及和适用范围的不断扩展，电池的使用也越来越广泛。
在很多电子设备中，电池的电压都是一项重要的参数，对电池电压的检测和管理变得越来越重要。
本文将介绍一种基于单片机的电池电压检测方案设计。
电池电压检测方案设计主要包括以下几个方面：硬件设计、软件设计、电压测量误差补偿和电池管理。
硬件设计是电池电压检测方案中的关键环节，它主要包括两个方面：电压分压电路和模拟数字转换电路。
电压分压电路是将电池的电压降低到单片机能够接受的范围内，一般采用分压比较高的电阻来实现。
根据分压原理，可以通过两个电阻组成一个电压分压器，将电池电压分压到单片机工作电压范围内。
模拟数字转换电路是将电压分压得到的模拟信号转换成数字信号，并通过单片机进行处理。
模拟数字转换电路一般采用ADC芯片来完成，ADC芯片的选择要根据电压检测的精确度和采样速率来确定。
ADC数据获取是指通过单片机的ADC模块，获取到模拟信号的数字值。
根据单片机的型号和具体的硬件设计，可以选择合适的ADC接口和相关的配置参数。
电压计算是指将获取到的ADC数据转换成电池的实际电压值。
由于单片机的ADC模块一般都是12位的，所以可以将电压值分为4096个等级，通过简单的计算公式，将ADC数值转换成实际的电压值。
电压测量误差补偿是为了提高电压检测的精确度，一般采用软件补偿的方式。
首先需要通过实验和校准，确定ADC数据和实际电压值之间的关系，并建立一个补偿表。
然后通过查表的方式，在测量电压时进行误差补偿。
电池管理是保证电池正常使用和延长电池寿命的关键。
电池管理主要包括电池电量监测、低电压保护、过充电保护和过放电保护等功能。
根据具体的需求，可以通过单片机进行电池管理，实现对电池充放电状态的检测和保护。
基于单片机的电池电压检测方案设计是一项复杂而又重要的工程，需要充分考虑硬件和软件的设计，同时也需要关注电压检测精确度和电池管理的需求。
只有在这两个方面都做到了，才能保证电池的正常使用和延长电池寿命。
单片机课程设计报告-0-5V电压测量
单片机课程设计报告-0-5V电压测量单片机课程设计报告系别: 自动化系专业班级: 电气工程及其自动化XXX学生姓名: XXXX指导教师: XXXXXX(课程设计时间:2010年6月20日——2010年7月3日)华中科技大学武昌分校目录1(课程设计任务与目的 (2)2(系统方案………………………………………………………………………2 3(器件介绍及硬件电路原理图…………………………………………………3 3.1 V/F转换电路………………………………………………………………4 3.2 LCD显示电路……………………………………………………………6 3.2.1液晶驱动IC基本特性……………………………………………………7 3.2.2模块基本特性…………………………………………………………7 3.2.3工作参数…………………………………………………………7 3.2.4接口说明…………………………………………………………7 3.2.5指令描述…………………………………………………………8 3.2.6接口时序……………………………………………………………11 3.2.7 LCD硬件电路图…………………………………………………………11 4(软件设计流程图及子程序说明……………………………………12 4.1主程序流程图……………………………………………………………12 4.2子程序流程图介绍……………………………………………………………13 4.2.1子程序名称:INT……………………………………………………………13 4.2.2子程序名称:CLEAR……………………………………………………………13 4.2.3子程序名称:LOOP1……………………………………………………………14 4.2.4子程序名称:DISPLAY………………………………………………………14 4.2.5子程序名称:PRO、PR1……………………………………………………………15 4.2.6子程序名称:PTDS……………………………………………………………15 4.2.7子程序名称:CCW_PR……………………………………………………………15 5.有效测量数据……………………………………………………………17 6.误差分析……………………………………………………………17 7.心得体会……………………………………………………………19 参考文献…………………………………………………………………………20 附录1系统完整硬件电路………………………………………………………21 附录2系统完整程序……………………………………………………………页码本设计是简易数字电压表，随着电子科学技术的发展，电子测量成为广大电子工作者必须掌握的手段，对测量的精度和功能的要求也越来越高，而电压的测量甚为突出，因为电压的测量最为普遍。
基于单片机的电池电压检测方案设计
基于单片机的电池电压检测方案设计电池电压检测在很多电子设备中都是非常重要的一环，它可以帮助设备监测电池的剩余电量，从而及时提醒用户进行充电或更换电池。
本文将介绍一种基于单片机的电池电压检测方案设计，通过单片机对电池电压进行实时监测，并将监测结果通过显示屏或其他方式反馈给用户，以实现对电池电压状态的实时监测和提醒。
一、设计原理该方案的设计原理是通过单片机对电池端电压进行采集和处理，然后根据采集到的电压数值进行状态判断，最终通过显示屏或其他通知方式将电池的状态反馈给用户。
具体的实现流程如下：1. 电池端电压采集：通过单片机内置的模数转换器模块，连接至电池端，将电池输出的模拟电压信号转换为数字信号，以供单片机进行处理。
2. 电压数值处理：单片机通过模数转换器模块采集到电池端的电压数值后，需要对这些数值进行处理，例如进行滤波处理去除噪声、进行电压值的转换等操作。
3. 电池状态判断：经过电压数值处理后，单片机将根据处理后的电压数值来判断电池的状态，例如根据电压值的高低来判断电池是否需要充电或更换。
4. 状态反馈：单片机将根据电池的状态通过显示屏或其他方式将结果反馈给用户，以实现对电池状态的实时监测和提醒。
二、实现方案基于以上设计原理，可以采用以下硬件和软件组件来实现该电池电压检测方案的设计：1. 硬件组件：- 单片机：选择一款具有模数转换器功能的单片机，例如STC89C52或者ATmega328P 等。
- 电压采集模块：可以选择一款电压转换模块，例如AD采集模块或者电压检测模块等，用于将电池输出的模拟电压信号转换为数字信号。
- 显示屏：可以选择一款合适的数码管显示屏或者液晶显示屏，用于显示电池的状态信息。
2. 软件组件：- 编程软件：选择一款适合单片机的编程软件，例如Keil C51或者Arduino IDE等。
- 编程语言：使用C语言或者Arduino语言等，根据单片机的类型和编程环境选择合适的编程语言进行程序设计。

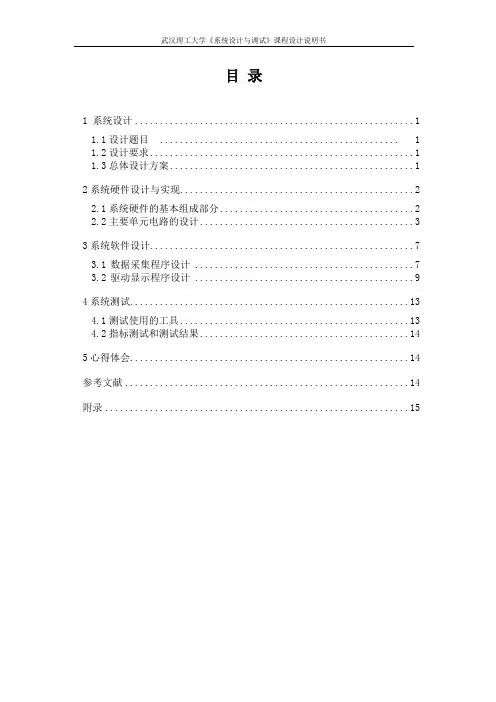

基于MCS-51单片机的电压测量系统设计[1]
![基于MCS-51单片机的电压测量系统设计[1]](https://img.taocdn.com/s3/m/3cf7b1a4b0717fd5360cdc0a.png)
目录1 系统设计 (1)1.1设计题目 (1)1.2设计要求 (1)1.3总体设计方案 (1)2系统硬件设计与实现 (2)2.1系统硬件的基本组成部分 (2)2.2主要单元电路的设计 (3)3系统软件设计 (7)3.1数据采集程序设计 (7)3.2驱动显示程序设计 (9)4系统测试 (13)4.1测试使用的工具 (13)4.2指标测试和测试结果 (14)5心得体会 (14)参考文献 (14)附录 (15)1 系统设计1.1设计题目基于MCS-51单片机的电压测量系统设计1.2设计要求[1]制作、调试MCS-51单片机最小系统[2] 设计制作单片机的应用电路[3] 用PROTEL绘制所需电路原理图[4] 设计单片机软件流程图和单片机应用程序[5] 调试硬件电路和软件程序[6] 按《武汉理工大学课程设计工作规范》要求撰写课程设计说明书1.3总体设计方案1.3.1设计思路本次设计要求完成基于单片机的电压测量系统的设计。
系统包括数据采集A/D转换模块，单片机控制模块和驱动显示模块。
在数据采集模块中采用8位串行模数转换器TLC549完成转换。
用ZLG7290实现驱动显示。
1.3.2系统组成系统组成框图如图1所示。
图1 系统组成框图2系统硬件设计与实现2.1系统硬件的基本组成部分系统硬件部分主要由单片机最小系统构成如图2所示。
图2 系统硬件图A/D 转换单片机驱 动 显 示2.2主要单元电路的设计2.2.1 A/D转换单元电路设计此次A/D转换电路采用8位串行模数转换器TLC549进行转换。
TLC549是一种8位串行AD变换器，其工作时序如图3所示。
该芯片必须输入CLOCK时钟信号和控制端CS信号，才能将转换好的数字信号输出。
由时序图可知，当CS 为低电平时AD 在时钟作用下将数据送出，当CS 为高电平时，时钟信号无效，停止输出数据。
CS 为高电平的时间必须大于17us，CLOCK 时钟信号的最高频率不能大于1.1MHZ。
基于单片机的电池电压检测方案设计
基于单片机的电池电压检测方案设计电池电压检测是电子设计中非常常见的一项任务，对于电池电压的准确监测可以有效地保护电子设备的电源系统，并为用户提供准确的剩余电量信息。
本文将介绍一种基于单片机的电池电压检测方案设计。
具体包括硬件设计和软件设计两个方面。
硬件设计方面，我们需要使用一块单片机开发板作为系统的核心部件。
选择合适的单片机开发板，可以根据实际需求和预算来确定。
常见的单片机开发板有Arduino，STM32，Raspberry Pi等。
除了开发板外，我们还需要一块电池电压检测模块，该模块可以使用模拟电压比较器加一个分压电阻网络来实现。
在这个电压比较器中，将预设的一个标准电压与电池电压进行比较，从而确定电池电压的大小。
在电池电压检测模块的输入端接入电池正极，而模块的输出端则连接到单片机开发板的一个模拟输入引脚。
由于单片机的模拟输入引脚的范围通常在0-5V之间，所以需要通过电阻分压来确保电压不会超过这个范围。
具体的电压分压计算可以根据实际需要来确定。
假设我们希望电池电压的最大值为5V，那么可以选择合适的电阻比例来确定电压分压比例。
如果我们选择两个电阻值为10kΩ和20kΩ，那么电压分压比例就为1：3。
即当电池电压为15V时，分压后的电压为5V。
在软件设计方面，我们需要编写一段代码来读取模拟输入引脚的电压值，并根据这个电压值来确定电池电压的大小。
具体的代码可以根据单片机的型号和编程语言来确定。
以下是一个基于Arduino开发板的示例代码：```cppint batteryVoltagePin = A0; // 模拟输入引脚void setup() {Serial.begin(9600); // 初始化串口通信}void loop() {int sensorValue = analogRead(batteryVoltagePin); // 读取模拟输入引脚的电压值float voltage = sensorValue * (5.0 / 1023.0); // 将电压值转换为实际电压Serial.print("Battery voltage: ");Serial.print(voltage);Serial.println(" V");delay(1000); // 延时1s}```以上代码中，我们首先定义一个模拟输入引脚的变量`batteryVoltagePin`，然后在`setup()`函数中初始化串口通信。
基于单片机的直流电压检测系统设计课程设计说明书.
山东建筑大学课程设计说明书题目：基于单片机的直流电压检测系统设计课程：单片机原理及应用B课程设计院（部）：信息与电气工程学院专业：通信工程班级：通信111姓名：张安珍学号：2011081342指导教师：张君捧完成日期：2015年1月目录摘要......................................................... I I 正文.. (1)1 设计目的和要求 (1)3 设计内容和步骤 (2)单片机电压测量系统的原理 (2)3.2 单片机电压测量系统的总体设计 (3)3.2.1 硬件选择 (4)3.2.2 软件选择 (4)3.3 硬件电路的设计 (4)输入电路模块设计 (4)LM7805稳压电源电路介绍 (5)3.3.3 显示模块电路设计 (5)3.3.4 A/D转换设计 (7)3.3.5 单片机模块的简介 (9)系统软件的设计 (12)主程序的设计 (12)3.4.2 各子程序的设计 (14)总结与致谢 (16)参考文献 (17)附录一系统整体电路图 (18)附录二 A/D转换电路的程序 (19)附录三 1602LCD显示模块的程序 (21)摘要随着电子科学技术的发展，电子测量成为广大电子工作者必须掌握的手段。
对测量的精度和功能的要求也越来越高，而电压的测量甚为突出，因为电压的测量最为普遍。
本设计在查阅了大量前人设计的数字电压表的基础上，利用单片机技术结合A/D转换芯片ADC0832构建了一个直流数字电压表。
本文首先简要介绍了单片机系统的优势，然后详细介绍了直流数字电压表的设计流程，以及硬件系统和软件系统的设计。
本文介绍了基于89S51单片机的电压测量系统设计，介绍1602LCD液晶的功能和ADC0832的转换原理。
该电路设计简单，方便。
该设计可以测量0~5V的电压值，并在1602LCD液晶上显示出来。
本系统主要包括三大模块：主程序模块、显示模块、A/D转换模块，绘制点哭原理图与工作流程图，并进行调试，最终设计完成了该系统的硬件电路，在软件编程上，采用了c语言进行编程，开发了显示模块程序，A/D转换程序。
基于单片机的电压测量系统的设计【开题报告】
毕业设计（论文）开题报告题目：基于单片机的电压测量系统的设计专业：电子信息工程1选题的背景、意义电子测量是泛指以电子技术为基础手段的一种测量技术。
它是测量学和电子学相互结合的产物。
电子测量除具体运用电子科学的原理、方法和设备对各种电量、电信号及电路元器件的特性和参数进行测量外，还可以通过各种敏感器件和传感装置对非电量进行测量，这种测量方法往往更加方便、快捷、准确，有时是用用其他测量方法不可替代的[1]。
近几十年来计算机技术和微电子技术的迅猛发展为电子测量和测量仪器增添了巨大活力。
电子计算机尤其是尤其是微型计算机与电子测量仪器相结合，构成了一代崭新的仪器和测试系统，即人们通常所说的“智能仪器”和“自动测试系统”，它们能够对若干电参数进行自动测量，自动量程选择，数据记录和处理，数据传输，误差修正，自检自校，故障诊断及在线测试等，不仅改变了若干传统测量的概念，更对整个电子技术和其他科学技术产生了巨大的推动作用。
现在，电子测量技术（包括测量理论、测量方法、测量仪器装置等）已成为电子科学领域重要且发展迅速的分支学科[2]。
电压是属于电子测量中一个重要的组成部分。
了解，测出各种电压的值，有助于让我们更加安全、方便的使用电压。
因此研究电压的测量值具有重要价值[4]。
电压，也称作电势差或电位差，是衡量单位电荷在静电场中由于电势不同所产生的能量差的物理量。
电压的基本概念电压是指电路中两点A、B之间的电位差(简称为电压)，其大小等于单位正电荷因受电场力作用从A点移动到B点所作的功，电压的方向规定为从高电位指向低电位的方向。
电压的国际单位制为伏特(V)，常用的单位还有毫伏(mV)、微伏(μV)、千伏(kV)等，直流电压与交流电压如果电压的大小及方向都不随时间变化，则称之为稳恒电压或恒定电压，简称为直流电压，用大写字母U表示。
如果电压的大小及方向随时间变化，则称为变动电压。
对电路分析来说，一种最为重要的变动电压是正弦交流电压(简称交流电压)，其大小及方向均随时间按正弦规律作周期性变化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
毕业设计（论文）开题报告题目：基于单片机的电压测量系统的设计专业：电子信息工程1选题的背景、意义电子测量是泛指以电子技术为基础手段的一种测量技术。
它是测量学和电子学相互结合的产物。
电子测量除具体运用电子科学的原理、方法和设备对各种电量、电信号及电路元器件的特性和参数进行测量外，还可以通过各种敏感器件和传感装置对非电量进行测量，这种测量方法往往更加方便、快捷、准确，有时是用用其他测量方法不可替代的[1]。
近几十年来计算机技术和微电子技术的迅猛发展为电子测量和测量仪器增添了巨大活力。
电子计算机尤其是尤其是微型计算机与电子测量仪器相结合，构成了一代崭新的仪器和测试系统，即人们通常所说的“智能仪器”和“自动测试系统”，它们能够对若干电参数进行自动测量，自动量程选择，数据记录和处理，数据传输，误差修正，自检自校，故障诊断及在线测试等，不仅改变了若干传统测量的概念，更对整个电子技术和其他科学技术产生了巨大的推动作用。
现在，电子测量技术（包括测量理论、测量方法、测量仪器装置等）已成为电子科学领域重要且发展迅速的分支学科[2]。
电压是属于电子测量中一个重要的组成部分。
了解，测出各种电压的值，有助于让我们更加安全、方便的使用电压。
因此研究电压的测量值具有重要价值[4]。
电压，也称作电势差或电位差，是衡量单位电荷在静电场中由于电势不同所产生的能量差的物理量。
电压的基本概念电压是指电路中两点A、B之间的电位差(简称为电压)，其大小等于单位正电荷因受电场力作用从A点移动到B点所作的功，电压的方向规定为从高电位指向低电位的方向。
电压的国际单位制为伏特(V)，常用的单位还有毫伏(mV)、微伏(μV)、千伏(kV)等，直流电压与交流电压如果电压的大小及方向都不随时间变化，则称之为稳恒电压或恒定电压，简称为直流电压，用大写字母U表示。
如果电压的大小及方向随时间变化，则称为变动电压。
对电路分析来说，一种最为重要的变动电压是正弦交流电压(简称交流电压)，其大小及方向均随时间按正弦规律作周期性变化。
交流电压的瞬时值要用小写字母u或u(t)表示。
电压在国际单位制中的主单位是伏特（V），简称伏，用符号V表示。
[1]1伏特等于对每1库仑的电荷做了1焦耳的功，即1 V = 1 J/C。
强电压常用千伏(KV)为单位，弱小电压的单位可以用毫伏(mV)微伏(μv)。
它们之间的换算关系是：1kV=1000V=10³V1V=1000mV=10³mV1mV=1000μv=10³μv。
电压可分为高电压与低电压.高低压的区别是：以火线的对地间的电压值为依据的。
对地电压高于250伏的为高压。
对地电压小于250伏的为低压。
习惯的想法是380伏或 500伏以上的电压为高压。
220伏的为低压。
其实质是一种误解，也是对电的不了解。
只要高于250伏，哪怕是一千一万十万伏的只要对地电压高于250伏就是高压。
像我们的家庭用电220伏时一种低压。
工业常用的380伏电压其实也是一种低压。
因为它是3根火线1根零线，火线的对地电压是220伏所以它也是低压。
常见的电压电视信号在天线上感应的电压约0.1mV、维持人体生物电流的电压约1mV、干电池两极间的电压 1.5V、电子手表用氧化银电池两极间的电压 1.5V、一节蓄电池电压 2V、手持移动电话的电池两极间的电压 3.6V、对人体安全的电压不高于36V（即≤36V）、家庭电路的电压 220V、动力电路电压 380V、无轨电车电源的电压 550~600V、列车上方电网电压 1500v、电视机显像管的工作电压 10kV以上、发生闪电的云层间电压可达10^3kV。
单片机是一种集成在电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计时器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路）集成到一块硅片上构成的一个小而完善的计算机系统[3]。
单片机具有体积小、功耗低、控制功能强、扩展灵活、微型化和使用方便等优点，广泛应用于仪器仪表中，结合不同类型的传感器，可实现诸如电压、功率、频率、湿度、温度、流量、速度、厚度、角度、长度、硬度、元素、压力等物理量的测量。
采用单片机控制使得仪器仪表数字化、智能化、微型化，且功能比起采用电子或数字电路更加强大。
例如精密的测量设备（功率计，示波器，各种分析仪）[3]。
而用单片机测电压，可以做到更精确，更不会产生太大的误差。
只有经过更正确，更精确的测量才能对大自然认识才由感性世界跨入了理性世界，才逐步对大自然有了理性的分析，通过分析和归纳，我们才能得到规律性的知识来改造世界，科学技术才能得以高速发展。
牛顿开创的早期自然科学的工作方法可归纳为“观察、实验、理论”，可见，人们是通过观测试验的结果和已经掌握的规律，进行概括、推理，再对所研究的事物取得定量的概念和发现它的规律性，然后上升到理论。
因此，更精确的测量，单片机测量电压的系统影响着科学技术的发展速度和深度[3]。
2相关研究的最新成果及动态着科学技术和生产的发展，检测任务越来越复杂，工作量加大，检测速度测量准确度要求越来越高，这些都对检测仪器和检测系统提出了更高的要求。
微机的出现为解决上述问题提供了条件。
利用微机的记忆，存储，数学运算，逻辑判断和命令识别等能力，发展了微机化和自动测试系统。
近年来微机和大规模集成电路发展很快，价格大幅下降，同时在检测系统中还解决了通用接口母线标准化问题，使微机化仪器和自动检测系统得到了很大发展，正改变着电子测量的面貌[8]。
电压检测是电子检测的一个重要内容。
随着电子技术的发展，对电量检测提出了一系列的要求，主要可概括为：⑴应有足够宽的电量检测范围；⑵应有足够高的测量准确度；⑶应有足够高的输入阻抗；⑷应具有高的抗干扰能力。
电压检测仪器总的可分为两大类：即模拟式和数字式的。
模拟式电量检测表是指针式的。
用磁电式电流表作为指示器，并在电流表表盘上以电压（或db）刻度。
数字式电压表首先将模拟量通过模/数（A/D）变换器变成数字量，然后用电子计数器计数，并以十进制数字显示被测电压值[4]。
模拟式电压表由于电路简单、价廉，特别是在检测高频电压时，故在目前，在电压检测中仍将占有重要地位[4]。
数字式电压表在近年来以成为极其精确，灵活多用的电子仪器，并且价格正在逐渐下降。
数字式电量表能很好地与其他数字仪器相交接，因此在电压测量系统的发展中是非常重要的。
目前，由各种单片A/D 转换器构成的数字电压表，已被广泛用于电子及电工检测、工业自动化仪表、自动检测系统等智能化检测领域，示出强大的生命力。
与此同时，由DVM扩展而成的各种通用及专用数字仪器仪表，也把电量及非电量检测技术提高到崭新水平[4]。
讨论数字式电压表的主要内容可归结为电压检测的数字化方法。
模拟量的数字化检测，其关键是如何把随时间作连续变化的模拟量变换成数字量，完成这种变换的电路叫模/数变换器。
所以，数字式电量表可以简单理解为模/数变换器[4]。
我们正处于一个科学技术日新月异的时代，微电子技术的迅速发展，使我们可以也许只需要一片集成电路就可以取代以前的“散件”式组合的设计，免去了装调、匹配的麻烦，降低了成本，提高了系统的可靠性。
随着微电子技术的不断发展，微处理器芯片的集成度越来越高，已经可以在一块芯片上同时集成CPU、存储器、定时器/计时器、并行和串行接口、看门狗、前置放大器甚至A/D、D/A 转换器等电路。
人们把这种超大规模集成电路芯片称作“单片机微控制器”，简称单片机。
单片机的出现，引起了仪器仪表的根本性的改革。
以单片机为主体，取代传统仪器仪表的常规检测电路线路，可以容易地将计算机技术与检测控制技术结合在一起，组成新一代的所谓“智能化检测控制系统”。
这种新型的智能仪表在检测过程自动化、检测到的结果数据处理以及功能的多样化方面，都取得了巨大的进展。
目前在研制高精度、高性能、多功能的检测控制仪表时，几乎没有不考虑采用微处理器使之成为智能仪表的，而仪器仪表中使用最多的微处理器就在于单片机。
在检测控制仪表及数据采集系统中采用单片机技术，使之成为智能仪表后能够解决许多传统仪表不能或不易解决的难题。
同时还能简化仪表电路，提高仪表的可靠性，降低仪表的成本以及加快新产品的开发速度。
我们相信仪器仪表随着科学的进一步发展，其智能化程序将越来越高[4]。
仪器的性能更加优异，测量功能更加强大，仪器的测量精度，测试灵敏度，测量的动态范围等都达到了前所未有的高度[4]。
3课题的研究内容及拟采取的研究方法（技术路线）、研究难点及预期达到的目标电压是检测中最基本的测量量，主要过程是模拟信号经过输入电路调理，在经过放大电路，变换成适合示波器范围的信号幅度，接着该信号，经过A/D转换电路转化成数字信号，数字信号既可以直接经过单片机的处理、保存。
本设计主要设计出示波器的整体电路图，最后画出电路的PCB，根据PCB最后可以得到实体电路图。
从而实现数字储存示波器的设计。
使同学掌握单片机在测控领域的应用，提高学生的编程能力和综合设计能力。
训练正确地应用单片机，培养解决工业控制，工业检测等领域具体问题的能力；学生通过所做课题,熟悉单片机应用系统开发研制的过程，软硬件设计的工作方法，工作内容,工作步骤;对学生进行基本技能训练，例如组成系统、编程、调试、绘图等，使学生理论联系实际,提高动手能力和分析问题，解决问题的能力。
在广泛的自动控制领域中，需要有类似微型计算机功能的支持，但常常又不可能把微型计算机安装在设备里面。
因此，微型控制器的一个重要分支（单片机）应运而生。
随着单片机技术的发展，有许多新一代的单片机已经在片内集成了多路A/D转换通道，大大简化了连接电路和编程工作。
单片机以其稳定可靠、体积小、功耗低、价格低廉的特点广泛应用于多重需要计算机控制功能的现场控制领域和实时控单片机控制系统。
目前企业较多的采用了微机控制技术，广泛应用于各种工业自动控制、检测技术、测量技术等领域。
数字电压表主要由模/数转换电路、单片机控制电路、显示电路等三部分组成。
其中ADC0804等器件组成的转换电路，将输入的模拟量信号进行取样、转换、然后将转换的数字信号送进单片机。
单片机控制电路主要实现对数据进行程序处理；显示电路主要用于将单片机的信号数据转换后显示测量结果。
数字电压表电路组成框图如图所示。
程序流程图:4研究工作详细工作进度和安排2010年11月22日—2010年3月1日阅读相关文献，查找、分析资料，完成开题报告、文献综述、外文翻译的撰写。
3月1日--3月24日对系统做需求分析，明确功能需求与性能需求。
3月25日--4月8日进行软、硬件总体体系结构设计，划分模块，完成系统各模块功能设计。
