江苏省泰州市2020版九年级上学期物理期末考试试卷C卷
江苏省泰州市2020版九年级上学期物理期末考试试卷C卷姓名:________ 班级:________ 成绩:________一、选择题 (共10题；共20分)1. （2分） (2015八下·镇江期中) 微观粒子与宇宙天体有很多相似之处．下列说法中错误的是（）A . 原子结构与太阳系结构很相似B . 宇宙天体、分子都在永不停息的运动C . 天体之间、分子之间都存在相互作用力D . 宇宙天体、分子的运动都没有规律2. （2分） (2016九上·翔安期中) 内燃机工作时，将内能转化为机械能的冲程是（）A . 吸气冲程B . 压缩冲程C . 排气冲程D . 做功冲程3. （2分）下列电路图与实物图一致的是（）A .B .C .D .4. （2分）在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是（）A . M接C，N接BB . M接A，N接BC . M接C，N接DD . M接A，N接D5. （2分）如图所示的电路中，闭合开关后两灯均不亮，电流表的指针不动，而电压表的指针有明显的偏转，该电路的故障可能是（）A . L1的灯丝断了B . L2的灯丝断了C . L1和L2的灯丝断了D . 电流表坏了6. （2分）下列家用电器中，利用电流的热效应工作的是（）A . 电暖气B . 洗衣机C . 电风扇D . 电视机7. （2分）学了电学知识后，大伟将电灯的开关断开，从开关内两个触点引出两根电线接在一个插座上，然后将台灯的插头插入插座，此时台灯（）A . 有电流通过，不能正常工作B . 有电流通过，能正常工作C . 没有电流通过，不能工作D . 有时能正常工作，有时不能正常工作8. （2分）如图所示电路，开关S闭合后，下列说法正确的是（）A . 小磁针N极向左转动B . 螺线管的右端为N极C . 小磁针在图所示的位置保持静止D . 向左移动滑片P，螺线管磁性减弱9. （2分）一个标有“220V 600W”的电炉，想把它接在110伏的电源上使用，而保持原来的电功率不变，下列采取的措施中，错误的是（）A . 把电炉丝截去一半B . 把电炉丝截成等长的两段再并联C . 找一根同样的电炉丝跟原来的串联D . 找一根同样的电炉丝跟原来的并联10. （2分） (2017九下·钦州港月考) 同学们要应用如图所示的装置（R1＝R2），若干节干电池、开关、导线和停表探究电热跟电流关系，提出的下列说法错误的是（）A . 实验时通过比较红色液柱上升的高度比较电热的大小B . 实验时应该将1、2两装置并联接到电池节数不变的电源上C . 实验时应该将1、2两装置分别接到电池节数不同的电源上D . 只用装置1和给出的器材也能完成探究二、多项选择题 (共3题；共9分)11. （3分）(2017·云县模拟) 如图所示，是学习电学知识时用到的实验器材或实验情景图，关于它们的分析正确的是（）A . 甲图中验电器的金属箔片张开是由于同种电荷相互排斥B . 乙图中通电导线附近的磁针发生偏转，说明电流周围存在磁场C . 丙图中用毛皮摩擦过的橡胶棒靠近纸屑，纸屑被吸引，说明橡胶棒有磁性D . 丁图中简易电动机的工作原理是根据电磁感应现象制成的12. （3分） (2019九上·简宁期末) 如图所示的电路中，灯泡L上标有“12V 9W”字样，滑动变阻器R1的最大阻值为20 ，电源电压保持不变。
当开关S1、S2、S3都闭合时，灯泡L正常发光且两电流表(均为学生实验常用电流表)指针指在相同位置。
(灯泡电阻不随温度的变化而改变)下列说法中正确的是（）A . 电源电压为24VB . 断开S1 ，电流表A的示数减小C . R2的阻值为64 ΩD . 该电路消耗的最小功率为2.25W13. （3分）甲、乙两只灯泡，其I﹣U关系图象如图所示，现将甲、乙两灯串联在电路中，当甲灯两端的电压为2V时，则（）A . 通过甲灯泡的电流为0.2AB . 甲灯泡消耗的电功率为0.8WC . 乙灯泡两端电压为3VD . 乙灯泡消耗的功率1.2W三、填空题 (共6题；共15分)14. （3分）(2017·句容模拟) 汽车发动机常用循环流动的水来帮助它散热，主要是利用了水的________较大的特点，在这个过程中是通过________的方式使水的温度升高，内能增大；若汽车水箱中装有6kg水，当温度升高50℃时需要吸收________J的热量．【c水=4.2×103J/（kg•℃）】15. （3分）如图所示电路，闭合开关S，当滑动变阻器的滑片P向左滑动时，电流表的读数将会________ ，电压表的读数将会________ （选填“变大”、“变小”或“不变”），小灯泡将会________ （选填“变亮”或“变暗”）．（不考虑灯泡电阻的变化）16. （3分） (2018九上·韶关期末) 将R1=12Ω、R2=6Ω两电阻串联在某一电源上，R1、R2消耗的功率之比P1：P2=________，此时电路消耗的总功率为P；再将它们并联后接入同一电源上．电路的总电阻R’=________，此时电路消耗的总功率为P’；则P：P’=________。
17. （2分） (2017九上·澧县期末) 我国家庭电路的电压为________ V，家用电器都并联在电路中，如果你家中的用电器突然全部停止工作，经检查发现是空气开关跳闸了，你认为原因可能是________（说出一种即可）．18. （2分）(2017·江油模拟) 如图所示，甲图是生活中常用的石英钟，若用该钟的分针转动来测量时间，则测量的分度值是________．乙图为一种温度自动报警电器的原理，在水银温度计的顶端封入一段金属丝，则温度升高至________℃时，L2灯亮报警．19. （2分）(2016·凉山) 将标有“4V 4W”字样的A灯和标有“4V 2W”字样的B灯串联接入电源电压不变的电路中，其中一盏灯恰好正常发光，此时________灯正常发光，电源电压应该是________V。
四、综合题 (共6题；共58分)20. （15分）(2016·泰兴模拟) 下图是某校园净化饮水器的电路原理图。
容器内有电热丝R1和热敏电阻Rx ，只要水面到达如图所示的位置，接触开关Sl就会导通 . 继电器开关S2的作用是当饮水器内的水加热至沸腾后能自动切断加热电路 .（1）已知电热丝R1的阻值为12.1Ω，求饮水器的正常加热功率 .（2）为了使继电器开关S2在饮水器内的水加热至沸腾后能自动切断加热电路，Rx的阻值随温度的变化应有何特点？试作出简单的说明 .（3）已知该饮水器装有9kg的水，当只有饮水器接入电路中时，它将水从20℃加热到100℃用时14min . 试求该饮水器加热过程中的热效率 .21. （5分）某宾馆对物品进行消毒时使用高温高压蒸汽消毒锅，如图（甲）所示。
图（乙）为自动测定锅内温度的电路原理图，其中电源电压为6V，R0为5Ω的定值电阻，A为温度指示表（实质是一只量程为O～0.6A的电流表），Rx（测温探头）为热敏电阻（其电阻值随锅内温度的升高而减小）。
已知热敏电阻的阻值与温度的对应关系如下表所示，求：锅内的温度值／℃2537.55062.57587.5100112.5125 Rx对应的电阻值／Ω1508050302015107？（1）当锅内温度为100℃时，电流表的示数多大？（2）当锅内温度为125℃时，电流表的示数为0.6A，则此时热敏电阻Rx的阻值和它的电功率各是多少？22. （5分） (2017九上·澧县期末) 如图所示，某小组探究导体在磁场中产生感应电流的条件，实验时保持磁体位置不变．（1）如图甲所示，电流计指针不偏转，这是因为导体ab________．（2）如图乙所示，电流计指针也不偏转，这是因为________．（3）如图丙所示，电流计指针仍不偏转，这是因为导体ab虽有运动，但没有________．（4）分析比较图四个实验现象，可以初步得出产生感应电流的条件：________的部分导体，在磁场中做________运动．23. （11分）(2017·苏州模拟) 一只小灯泡的额定电压为2.0V，正常发光时的电阻约为8Ω．小明想测量这个小灯泡的额定功率，实验室中有如下器材：一个电压表、一个电流表、一个开关，电压为6V的电源，滑动变阻器有A规格：“10Ω 2A”、B规格：“30Ω1A”可选．导线若干．（1）本实验应该选择________（选填“A”或“B”）规格的滑动变阻器．（2）请用笔画线代替导线，将图甲所示电路连接完整（要求滑片向左滑动时变阻器阻值变小）．（3）小明在连接好电路的最后一根导线时，发现电压表指针立刻偏到最大刻度处，小灯泡却不亮，且电流表也没有示数，上述现象反映他在操作中存在的不规范之处是________，出现上述故障的原因可能是________．（4）排除故障后，小明发现他很幸运，电压表并没有因此而损坏．小明便开始进行测量，调节滑动变阻器滑片位置直到电压表读数为2.0V，小灯泡正常发光，此时电流表示数如图乙所示，则该小灯泡的额定功率为________W．（5）完成上述实验后，小明进行了反思，如果刚才电压表被损坏了，能不能换成其他的实验器材来完成实验呢，经过思考，他用了一个已知阻值为R0的电阻和一个单刀双掷开关，借助部分现有的实验器材，设计了如图丙所示的电路，也测出了灯泡的额定功率，请完成下列实验步骤：①闭合开关S1，将S2拨到触点“1”，移动滑片，使电流表的示数为________；②再将开关S2拨到触点“2”，保持滑片的位置不动，读出电流表的示数I；③灯泡额定功率的表达式为P额=________．（用已知量和测量量表示）24. （12分）(2017·和平模拟) 某同学利用电压表和电流表测量电阻R的阻值（约9Ω），电源选用两节干电池．（1）按图甲电路，用画笔线代替导线连接图乙的实物图．（2）该同学检查电路连接正确，闭合开关，无论怎样移动滑片，电压表示数总为3V不变，你认为发生故障的原因可能是________；清除故障后，小明将滑片P向左滑动时，电压表示数将________（填“增大”、“减小”、“不变”）．（3）当P滑到某一位置时，两表读数如图丙所示，请你设计实验表格并将此组数据填入表格，且得到相应结果．25. （10分）(2016·上海模拟) 在图1所示的电路中，电阻R1的阻值为5欧，滑动变阻器上标有“20Ω2Α”字样．现有电压为6伏的电源一个，表盘如图2（a）、（b）所示的电流表、电压表各一个．（1）若在AB间接入电源，CD间接入电压表，闭合电键后，电压表示数为2伏，求通过电阻R1的电流I1和此时变阻器R2连入电路的阻值．（2）请选择一个电表，将电源和选择的电表接入AB、CD间，要求移动变阻器的滑片P时通过变阻器的电流变化量△I最大．（a）写出选择的电表及电表接入的位置．（b）求出通过变阻器的电流变化量的最大值△I最大．参考答案一、选择题 (共10题；共20分)1-1、2-1、3-1、4-1、5-1、6-1、7-1、8-1、9-1、10-1、二、多项选择题 (共3题；共9分)11-1、12-1、13-1、三、填空题 (共6题；共15分)14-1、15-1、16-1、17-1、18-1、19-1、四、综合题 (共6题；共58分)20-1、20-2、20-3、21-1、22-1、22-2、22-3、22-4、23-1、23-2、23-3、23-4、23-5、24-1、24-2、24-3、25-1、25-2、。

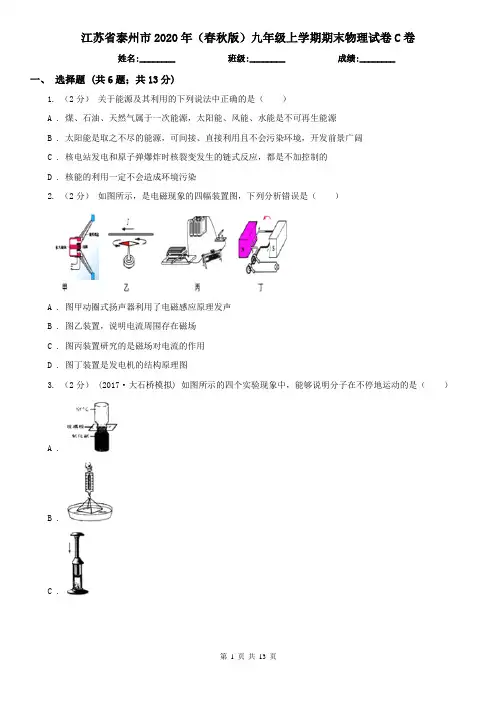

江苏省泰州市2020年(春秋版)九年级上学期期末物理试卷C卷
江苏省泰州市2020年（春秋版）九年级上学期期末物理试卷C卷姓名:________ 班级:________ 成绩:________一、选择题 (共6题；共13分)1. （2分）关于能源及其利用的下列说法中正确的是（）A . 煤、石油、天然气属于一次能源，太阳能、风能、水能是不可再生能源B . 太阳能是取之不尽的能源，可间接、直接利用且不会污染环境，开发前景广阔C . 核电站发电和原子弹爆炸时核裂变发生的链式反应，都是不加控制的D . 核能的利用一定不会造成环境污染2. （2分）如图所示，是电磁现象的四幅装置图，下列分析错误是（）A . 图甲动圈式扬声器利用了电磁感应原理发声B . 图乙装置，说明电流周围存在磁场C . 图丙装置研究的是磁场对电流的作用D . 图丁装置是发电机的结构原理图3. （2分）(2017·大石桥模拟) 如图所示的四个实验现象中，能够说明分子在不停地运动的是（）A .B .C .D .4. （2分） (2018九上·玄武期中) 如图所示电路，闭合开关S1、S2 ，灯泡L1、L2均发光.过一会儿，其中一个灯泡突然熄灭，但三只电表指针仍正常明显偏转，下列分析正确的是（）A . 电流表A1测通过灯泡L1的电流B . 突然熄灭的灯泡是L1 ，其发生了断路C . 突然熄灭的灯泡是L2 ，其发生了短路D . 在两个灯泡正常发光时，若开关S2断开，通过L1的电流变小5. （3分）(2019·锦州模拟) 如图所示，电源电压U为10V并保持不变，滑动变阻器规格为“20Ω 1A”。
闭合开关S，当滑片P移至最左端时，灯泡正常发光，电流表示数为0.5A；当滑片P移至中点时，电流表示数为0.4A．则（）A . 电路消耗的最小功率为2.5WB . 滑片P在中点时，灯泡消耗的功率为2.4WC . 滑片P在中点时，灯泡消耗的功率为3.2WD . 滑片P在最左端时，2min内电流通过灯泡所做的功为600J6. （2分）如图所示的电路，当开关闭合后，灯L1比L2亮．以下说法正确的是（）A . 通过L1的电流大于通过L2的电流B . L1两端电压大于L2两端电压C . L1的电阻小于L2的电阻D . L1的电功率等于L2的电功率二、填空题 (共8题；共20分)7. （3分）大型载重汽车下坡时间较长时，为防止刹车片过热造成刹车失灵．要向刹车片和轮胎喷水降温，刹车片过热是通过________ 方式增加内能的；用水来降温是利用了水具有较大的________ 性质；汽车下坡时其重力势能________ （选填“增大”、“减小”或“不变”）8. （2分） (2017九上·江苏期中) 用如图所示的三种方式使火柴温度升高达到着火点被点燃，其中________用的做功方式改变火柴内能，________用热传递方式增加火柴内能的.（填序号）9. （4分） 2013年4月11日，我国首艘水下考古船在重庆开始建造，预计明年上半年就能下海试水，如图所示为该船的效果图．这艘考古船将使用全电力推进的动力方式，船上设有专门的液压折臂吊，可以像手臂一样伸出船舷，将海底的文物直接吊上船．并进行180度旋转，放在甲板上进行晒干和清理．请参照示例写出两个上述情景中所涉及的物理现象和对应的物理知识（不得与示例重复）．示例：物理现象：在甲板上晒干文物物理知识：汽化现象作答：物理现象：________物理知识：________物理现象：________物理知识：________10. （1分）(2018·湘西) 在一次春游活动中，同学们用指南针来确定方向，静止时，小磁针的南极大约会指向地理的________极。

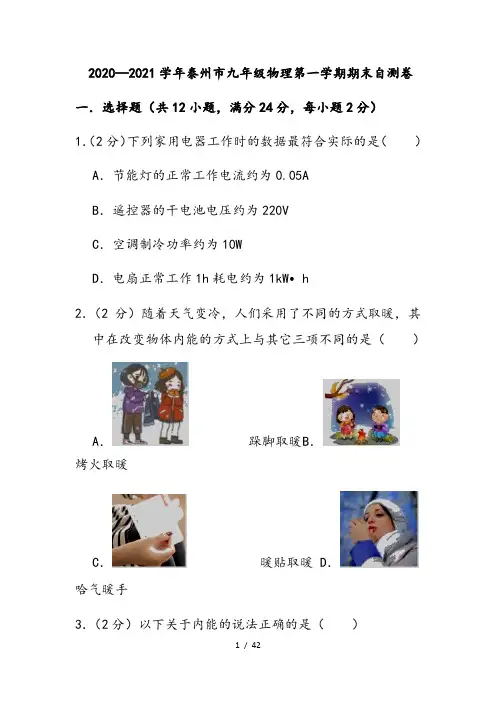

2020—2021学年江苏省泰州市九年级物理第一学期期末自测卷
2020—2021学年泰州市九年级物理第一学期期末自测卷一．选择题（共12小题，满分24分，每小题2分）1．（2分）下列家用电器工作时的数据最符合实际的是（）A．节能灯的正常工作电流约为0.05AB．遥控器的干电池电压约为220VC．空调制冷功率约为10WD．电扇正常工作1h耗电约为1kW•h2．（2分）随着天气变冷，人们采用了不同的方式取暖，其中在改变物体内能的方式上与其它三项不同的是（）A．跺脚取暖B．烤火取暖C．暖贴取暖 D．哈气暖手3．（2分）以下关于内能的说法正确的是（）A．0℃的物体没有内能B．做功和热传递都可以改变物体的内能C．汽油机的做功冲程将机械能转化为内能D．热量总是从内能大的物体向内能小的物体传递4．（2分）下列说法正确的是（）A．一桶水的比热容比一杯水的比热容大B．2 千克的铁块内能一定比 1 千克的铁块内能多C．炽热的铁水具有内能，冰冷的铁块也具有内能D．用锯条锯木板，锯条的温度升高，是由于锯条从木板吸收了热量5．（2分）为了生活方便，卧室里的同一个照明灯通常用两个开关控制。
一个安装在进门处，另一个在床头附近，操作任意一个开关均可以开灯、关灯。
下面四幅图是小明用电池作为电源设计的四个电路模型，能满足要求的是（其中A图中的S l、S2及C图中的S1为单刀双掷开关）（）A．B．C．D．6．（2分）我们在生活中选家电时，总要考虑该家电是否“省电”，如果说某款家电“很省电”，其物理意义是（）A．需要的电压很低B．消耗的电能很少C．电功率很小D．产生的电热很少7．（2分）如图所示电路，当开关S闭合后，将电压表的负接线柱引出的接线头M依次接在a、b、c、d四点时，电压表示数最小的是（）A．a B．b C．c D．d8．（2分）甲、乙两个身高相同的人抬着一个木箱沿斜坡上山，木箱的悬点恰好在抬杠的中央。
如图所示，则甲、乙两人所用的力F甲与F乙的关系是（）A．F甲＝F乙B．F甲＞F乙C．F甲＜F乙D．已知条件不足，所以无法判断9．（2分）乒乓球发球机在同一高度以相同的初速度朝不同方向分别发出a、b、c三个球，若不计空气阻力，则落到水平桌面时三者的速度大小关系是（）A．v a＞v b＞v c B．v b＞v c＞v a C．v a＞v c＞v b D．v a＝v b＝v c 10．（2分）如图所示，闭合开关，将滑动变阻器的滑片向上滑动时，观察到的现象是（）A．灯泡变暗，电压表示数变大B．灯泡变亮，电压表示数不变C．电路消耗的总功率变小，电压表示数不变D．电路消耗的总功率变大，电压表示数变大11．（2分）如图所示，闭合开关，将滑动变阻器的滑片向上滑动时，观察到的现象是（）A．灯泡变暗，电压表示数变大B．灯泡变亮，电压表示数不变C．电压表示数不变，电路消耗的总功率变小D．电压表示数变大，电路消耗的总功率变大12．（2分）如图甲所示，电源电压不变，将小灯泡L和电阻R接入电路中，只闭合开关S1时，小灯泡L的实际功率为1W．图乙是小灯泡L和电阻R的I﹣U图象。
江苏省2020版九年级上学期物理期末考试试卷C卷
江苏省2020版九年级上学期物理期末考试试卷C卷姓名:________ 班级:________ 成绩:________一、单选题 (共10题；共20分)1. （2分）关于温度、热量、内能，以下说法正确的是（）A . 物体的温度越高，所含的热量越多B . 0℃的冰没有内能C . 一个物体吸收热量时，温度不一定升高D . 对物体做功，物体的温度一定升高2. （2分） (2018九上·宁城期末) 如图所示的实验或机器均改变了物体的内能，其中改变内能方法相同的是（）A . AB CB . B A DC . B C DD . A C D3. （2分） (2016九上·民勤期中) 将一个铝块截成相同的两半，取走一半，则余下的一半铝块（）A . 密度和比热容均减半B . 密度减半，比热容不变C . 密度不变，比热容减半D . 密度和比热容均不变4. （2分） (2018九下·彭水月考) 以下说法中与事实最为符合的是（）A . 一个鸡蛋大约90gB . 人体的正常体温约为40℃C . 教室课桌的高度约为80cmD . 通过技术改进，热机的效率可以达到100%5. （2分） (2016九上·临河期中) 如图所示是热机工作的一个冲程，则下列说法正确的是（）A . 图中是热机的做功冲程B . 热机在这个冲程是将化学能转化为内能C . 这是压缩冲程，将机械能转化为内能D . 热机在这个冲程是将内能转化为活塞、飞轮的机械能6. （2分） (2019九上·青山月考) 当我们打开电视机开关时，指示灯就马上亮起来；断开开关时，指示灯又马上灭了。
则指示灯与开关的连接方式（）。
A . 一定是串联B . 一定是并联C . 可能是串联D . 可能是并联7. （2分） (2019九上·利辛月考) 电冰箱的电动机M是由温控开关控制的，电冰箱的照明灯是由冰箱门控制的(开门时灯亮，关门时灯灭)在如图所示的电路图中，符合上述要求的电路是（）A .B .C .D .8. （2分）(2020·顺义模拟) 如图，将两个定值电阻R1和R2串联接入电路中，R1＝10Ω，R2＝20Ω，若通过两定值电阻的电流分别为I1和I2 ，两电阻两端的电压分别为U1和U2 ，则下列判断正确的是（）A . I1＜I2B . I1＞I2C . U1＜U2D . U1＞U29. （2分） (2016九上·阜阳期中) 在如图所示的电路中，电源电压不变，闭合开关，电路正常工作．但过了一段时间，小灯泡发生断路，这时（）A . 电压表示数变大，电流表示数变小B . 电压表示数变大，电流表示数变大C . 电压表示数变小，电流表示数变大D . 电压表示数变小，电流表示数变小10. （2分）(2019·武汉模拟) 如图甲是通过小灯泡L的电流随其两端电压变化的关系图象。
江苏省2020版九年级上学期期末物理试卷C卷
江苏省2020版九年级上学期期末物理试卷C卷姓名:________ 班级:________ 成绩:________一、选择题 (共10题；共20分)1. （2分）(2018·玉林) “焦耳”是下列哪个物理量的单位（）A . 功率B . 电功C . 压强D . 长度2. （2分）(2014·抚顺) 下列说法正确的是（）A . 毛皮摩擦过的橡胶棒具有吸引铁钴镍的性质B . 家里的电脑和电视是并联的C . 电流都是由自由电子定向移动形成的D . 电源是消耗电能的装置3. （2分）(2018·闵行模拟) 将两个阴值不等的电阻和按如图（甲）、（乙）所示的方式接入电路中。
已知电源电压相同，小于，则下列判断中正确的是（）A . 电压表的示数等于的示数B . 电流表的示数小于的示数C . 电压表与电流表的比值等于电压表与电流表的比值D . 电压表与电流表的比值大于电压表与电流表的比值4. （2分）(2016·南充) 下列做法中不符合安全用电原则的是（）A . 洗衣机、电冰箱等家用电器的金属外壳要接地B . 家庭电路中，开关可以接在零线和用电器之间C . 保险装置、插座、家用电器等达到使用寿命时应及时更换D . 高大建筑物的顶端都要安装避雷针5. （2分）电炉通电后不久电炉丝就会热得发红，而与电炉丝相连的导线却不是很热，根据这种现象以下提出的最合理的科学探究问题是（）A . 电流流过导体时产生的热量与那些因素有关？B . 电流流过导体时产生的热量与导体中电流的大小有什么关系？C . 电流流过导体时产生的热量与通电时间有什么关系？D . 电流流过导体时产生的热量与导体的电阻有什么关系？6. （2分）一个5Ω的电阻，接在由6节干电池串联的电源上，要测这个电阻中的电流和两端的电压，电流表、电压表应选的量程是（）A . 0～0.6A，0～3VB . 0～0.6A，0～15VC . 0～3A，0～3VD . 0～3A，0～15V7. （2分）(2019·贵港) 在日常家庭用电中如果使用不当会给人们带来危害。
泰州兴化市2020届九年级上学期期末考试物理试题(含答案)
2019-2020学年度第一学期期末考试九年级物理试卷说明：1．本试卷共8页，满分100分，与化学同场考试，共150分钟．2．答题前，考生务必将本人的班级、姓名、考试号等填写在答题纸相应的位置上．3．考生答题必须用0.5毫米黑色墨水签字笔，写在“答题纸”指定位置处，答在试卷、草稿纸等其他位置上一律无效．第一部分 选择题（24分）一、选择题（每小题4个选项中只有1个符合题意，每题2分，共24分）1．下列事例中，不是利用水的比热容大这一特性的是（ ▲ ）A ．北方楼房内的“暖气”用水作为介质B ．在较大的河流上建水电站，用水发电C ．汽车发动机用循环水冷却D ．冬季，晚上向稻田里放水，以防冻坏秧苗2．以下四个观点，你认为正确的是（ ▲ ）①热机在做功冲程中内能转化为机械能②物体温度越低，内能越小，所以0℃的物体没有内能③两物体相互接触时，热量总是从内能大的物体转移到内能小的物体④改变物体内能的方法有很多，但本质上只有做功和热传递两种方式A ．①②B ．②③C ．①④D ．③④3．下列对手机充电器输出电压的估计，正确的是（ ▲ ）A ．约为5VB ．约为36VC ．在110V~220V 之间D ．约为220伏4．下图所示的杠杆中，动力的力臂用L 表示，图中所画力臂正确的是 （ ▲ ） A B C D Fl G O l F G OF lG F l G O5．如图探究滑轮组的特点，不计摩擦和绳重。
将一个重为200N 的物体沿竖直方向在6s 内匀速提高了3m ，已知绳子自由端的拉力F 为125N ．下列说法中正确的是（ ▲ ）A ．动滑轮重75NB ．6s 内拉力F 做功375JC ．6s 内拉力F 的功率为62.5WD ．滑轮组的机械效率为80%6．用如图所示的装置先后加热初温、质量均相同的水和煤油，比较两种液体比热容的大小．多次实验表明，要让水和煤油升高相同的温度，水需要的加热时间更长．以下关于该实验的操作及分析错误的是（ ▲ ）A ．水比煤油的比热容大B ．加热时用玻璃棒不断搅拌是为了使水和煤油受热均匀C ．实验中可以不使用温度计，让水和煤油都沸腾后再比较加热时间D ．相同质量的水和煤油，若吸收相同热量后，煤油比水升温多7．在探究“影响电阻大小的因素”实验中，小明设计了如图所示电路，a 、b ，c ．d 四根电阻丝的规格、材料如表所示，则下列说法中（ ▲ ）①实验中，电流表示数越大说明电阻越小；②研究电阻与长度的关系可以选c 和d ； ③研究电阻与横截面积的关系可以选a 和c ；④研究电阻与长度的关系时，选择两条长度不同的电阻丝即可A ．只有①②正确B ．只有①③正确C ．只有③④正确D ．只有②④正确8．如图，小华用裸铜导线的一端将两只“3V1W ”小灯泡的螺旋捆绑在一起，并让两个灯泡的尾部金属点与电池正极接触，再将裸铜导线的另一端与电池负极接触（电池组电压为3V ，导线与各处接触良好），那么，下列判断正确的是（ ▲ ）A ．两灯都发出昏暗的光，两灯串联B ．两灯都不亮，这样连接造成了短路C ．两灯都正常发光，且两灯并联D ．上面的灯正常发光，下面的灯没有电流通过 编号 材料 长度/m 横截面积/mm 2 a 锰铜合金 0.5 1 b 镍铬合金 0.5 1 c 镍铬合金 0.5 0.5 d 镍铬合金 1 0.5第5题图 玻璃棒第6题图 a b c d 第7题图9．一般在家庭电路的干路上都安装了电子式电能表，下列做法不会导致电能表脉冲信号灯闪烁变快的是（ ▲ ）A ．客厅再多打开一组电灯B ．把在播放音乐的音响音量调大C ．将电磁炉的发热功率调高D ．用遥控关掉正在工作的电视10．以下有关家用电冰箱的说法正确的是（ ▲ ）A ．冰箱工作一段时间后冷凝器会发热，这是因为电流有热效应B ．某冰箱耗电量为0.6KWh/24h ，则它工作时的电流约为0.11AC ．电冰箱的电源线采用三脚插头是为了防止发生触电事故D ．家用电冰箱工作时的功率约为1000W11．下图表示了家庭电路中四种用电器正常工作40小时的耗电情况。
泰州市姜堰区2019-2020学年九年级上期末物理测试卷(有答案解析)
2019-2020学年江苏省泰州市姜堰区九年级（上）期末测试物理试卷一、选择题（本题共12小题，每小题2分，共24分．每小题给出的四个选项中只有一个选项正确）1．速度是表示物体运动快慢的物理量，它是用路程和时间的比值来定义的．初中物理经常用到这种定义物理量的方法，下列物理量中所采用的定义方法与速度不同的是（）A．比热容B．功C．机械效率 D．功率2．小明去商场购物，自动扶梯将他从一楼匀速送上二楼，在这个过程中，他的（）A．重力势能不变，动能不变，机械能不变B．重力势能不变，动能增大，机械能增大C．重力势能增大，动能不变，机械能增大D．重力势能增大，动能增大，机械能增大3．如图所示，在调节平衡后的杠杆两侧，分别挂上相同规格的钩码，杠杆处于平衡状态．如果两侧各去掉一个钩码，下列说法正确的是（）A．左端下沉 B．右端下沉C．仍然平衡 D．无法判断4．如图所示，李晶将放在桌边的木块水平推至桌中央，她针对此过程作出了如下判断，你认为正确的是（）A．木块所受重力对它做了功B．木块所受支持力对它做了功C．木块所受的推力对它做了功D．在此过程中没有力对木块做功5．关于温度、内能和热量，下列说法正确的是（）A．物体的内能越多，放热一定越多B．温度相同的物体，其内能一定相等C．物体的内能增加，一定要吸收热量D．晶体熔化时温度不变，其内能一定增加6．关于磁体、磁场和磁感线，以下说法中正确的是（）A．铁和铝都能够被磁体吸引B．磁体之间的相互作用是通过磁场发生的C．磁感线是磁场中真实存在的曲线D．磁感线从磁体的S极出来，回到磁体的N极7．学校运动会上举行“双摇跳绳”比赛，“双摇跳绳”是指每次在双脚跳起后，绳连续绕身体两周的跳绳方法．比赛中，初三某同学1min内摇轻绳240圈，则他在整个跳绳过程中的功率最接近于（）A．100W B．500W C．1000W D．1500W8．当温度降低到一定程度时，某些物质的电阻会变为零，这种现象叫超导．常温下超导体的应用有着十分诱人的前景．下面的几个电路元件可用超导体制作的是（）A．变阻器的电阻丝B．输电导线C．电炉的电热丝 D．白炽灯泡的灯丝9．在综合实践活动课上，以两张病床为例，设计病房呼叫电路，用铃声提醒值班室的护士，用指示灯指示床位，下列电路中不符合要求的是（）A．B．C．D．10．小华家电热毯内的电阻丝断了，他爸爸将电阻丝的两个断头接上后继续使用，在使用中发现接头处的电热毯被烧焦了．造成这一现象的主要原因是（）A．电阻丝的总电阻变小，接头处的电流比原来工作时电流大得多B．接头处比相同长度的电阻丝的电阻大，此处电流比其它部分的电流大得多C．接头处比相同长度的电阻丝的电阻大，此处电功率比相同长度电阻丝的电功率大D．接头处比相同长度的电阻丝的电阻小，此处电功率比相同长度电阻丝的电功率大11．某同学做电学实验时，电路如图所示，已知他所用电流表的量程为0～0.6A，电压表的量程为0～3V，为10Ω，开关S闭合后，在移动电源电压为6V（保持不变），滑动变阻器的最大阻值为50Ω，定值电阻R滑动变阻器的过程中，下列情况可能出现的是（）A．电压表的最小示数为1VB．滑动变阻器的最小功率为0 WC．电流表的最大示数为0.6AD．电阻R的最大功率为1.8W是一个光敏电阻，光敏电阻的阻值随光照强度的增加而减小，R是电阻箱（已调至合适阻12．如图所示，R值），它们和继电器组成自动控制电路来控制路灯，白天灯熄，夜晚灯亮．下列说法正确的是（）的电流比夜晚小A．白天流过RB．给路灯供电的电源应接在b、c两端两端的电压比夜晚大C．白天RD．白天，如果将电阻箱R的阻值调大，则路灯也可能变成亮二、填空题（本题共9小题，每空1分，共24分）13．今年入冬以来我国大部分地区遭遇强冷空气，为了使双手不至于冻坏，可以两手摩擦使手发热，这是通过的方式增加手的内能；也可以手捧暖水袋，使手变暖，这是通过的方式增加手的内能．14．在家庭电路中，用测电笔辨别输电线时，能使氖管发光的是线；为确保安全用电，电饭锅、电冰箱等使用三孔插座，其中一个插孔能将用电器的金属外壳与连接起来；长期不用的家电设备每隔一段时间后需要通电一次，这是电热（选填“利用”或“防止”）．15．“418”前夕，公共自行车出现在扬州城道路旁，极大地方便了市民生活，小常租借了一辆自行车，在10s内行使了40m，骑车时受到的平均阻力是20N，这段时间内，他克服阻力做的功为J，平均功率为W．16．如图所示，是生活中常见的开瓶器，它是一个杠杆（选填“省力”或“费力”），图中A、B、C三点中点是支点．17．LED灯具有优点（写出一个）．如图是额定电压为220V、额定功率为4.4W的LED灯泡，该灯泡的额定电流是A．若它每天正常发光5h，一个月（30天）消耗的电能是kWh．与普通白炽灯相比，在达到相同亮度的条件下，假设LED灯可以节约90%的电能，则这个LED灯与功率为W的白炽灯亮度相当．18．一只电灯标有“6V 3W”字样，现提供电压为9V的电源，则应给该电灯串联一个阻值为Ω的电阻，一起接在电源上，电灯才能正常发光．1min内，电流流过整个电路所做的功是J．19．实验小组用电能表参数是3200imp/（kWh）的电子式电能表来测量电水壶的功率．他们将其余所有用电器关闭，只让电水壶工作，数出电能表指示灯在3min内闪烁了128次．则该水壶在3min内消耗的电能是kWh，该水壶的实际功率是W．细心的小明发现不同用电器工作时电能表的指示灯闪烁的快慢是变化的，电能表指示灯闪烁的越快，说明电流通过用电器所做的电功（填“越多”、“越少”、“越快”或“越慢”）．20．某同学用如图所示滑轮组将重为300N的物体以0.2m/s的速度匀速向上拉动，拉力为125N（不计绳重及摩擦），则动滑轮重N，5s内人拉绳子做的功是J，该滑轮组的机械效率是．21．一种亮度可以调节的小台灯，其电路如图甲所示．电源电压为24V，灯泡L的额定电压为24V，通过灯泡L的电流跟其两端电压的关系如图乙所示．当灯泡正常发光时，灯丝的电阻为Ω．调节滑动变阻器R，使灯泡两端的电压是12V，则灯泡的实际功率为W，滑动变阻器R连入电路的阻值是Ω．三、解答题（本题有8小题，共52分，解答第23、24两小题要有解答过程）22．按要求完成下列作图（1）如图1所示，用轻质杆将一电灯吊起，O点是支点．请画出动力F1的力臂和阻力F2的示意图；（2）请完成图2中电路的连接，使其符合安全用电的要求；（3）小磁针静止时的指向如图3所示，在图中标出通电螺线管的N极和电源正极．23．天然气灶烧水，燃烧0.5m3的天然气，使100kg的水从20℃升高到70℃．已知水的比热容为C=4.2×103J/（kg℃），天然气的热值为q=7.0×107J/m3．求：（1）0.5m3天然气完全燃烧放出的热量Q放．（2）水吸收的热量Q吸．（3）燃气灶的效率η．24．几千年来中国的厨艺最讲究的就是“火候”二字．现在市场上流行如图1所示的新型电饭锅，采用“聪明火”技术，电脑智能控温、控压，智能化控制食物在不同时间段的温度，以得到最佳的口感和营养，其简化电路如图2甲所示．R1和R2均为电热丝，S1是自动控制开关．把电饭锅接入220V的电路中，在电饭锅工作的30min内，电路中总电流随时间变化的图象如图2乙所示．求：（1）S和S1都闭合时电饭锅的电功率；（2）电热丝R2的阻值；（3）这30min内电饭锅产生的热量．图象．②分析图象可知，对于质量相等的沙子和水：升温较快的是；你是怎么得到这一结论的？．（2）如图3所示是“测定滑轮组机械效率”的装置①小明同学做实验测量的有关数据如表．第3次实验的拉力读数如图所示，则第3次实验的机械效率为．有关．③小芳对上述三个机械效率取平均值，并认为它是这个滑轮组准确的机械效率．这种做法对吗？．为什么？．26．如图所示是研究“导体电流与电阻关系”的电路图，小明利用了阻值分别为5Ω、10Ω、15Ω、20Ω、30Ω的定值电阻和变阻器进行了探究，变阻器规格是“10Ω 1A”，电源电压4.5V并保持不变．（1）小明先将5Ω的电阻连入电路，当连好最后一根线时，发现电流表、电压表指针均偏转，且电压表指针偏转超出量程的一半．小明在实验过程中存在的问题有：①；②．（2）纠正错误后，他闭合开关，移动滑动变阻器的滑片到A点（A点图中未标出）时电压表示数为3V，读出电流表的示数，并记录在表格中．接着断开开关，将10Ω的电阻接入电路，并将滑动变阻器的滑片移至最大阻值位置；闭合开关，移动变阻器滑片，当时，停止调节，读出电流表示数，此时滑动变阻器的滑片应在A点的侧（选填“左”或“右”）．（3）按照小明的实验设计，为能读出相应的电流值，所选的定值电阻最大值为Ω．（4）小明发现“探究电流跟电阻的关系”与“伏安法测定值电阻”两个实验有很多相似的地方，关于这两个实验的一些说法，正确的有（答案不唯一）A．两个实验都采用了控制变量法B．两个实验运用的原理是相同的C．前者多次测量的目的是分析多组数据，从而得出电流跟电阻的关系D．后者多次测量的目的是取多组数据的平均值以减小误差．27．如图所示，将一根直导线放在静止小磁针的正上方，并与小磁针平行放置．（1）当开关闭合时，导线下方的小磁针会发生偏转，说明通电导体周围存在着．（2）这是丹麦著名物理学家发现电流的（选填“热”、“磁”或“化学”）效应．（3）实验中小磁针的作用有①；②．（4）移去小磁针，上述结论是否成立？（选填“成立”或“不成立”）．28．某实验小组在“探究影响电流通过电阻丝产生热量多少的因素”时，设计了如图所示的电路，烧瓶中盛有质量、初温均相等的煤油，电阻丝R甲＞R乙．（1）为了在较短的时间内达到明显的实验效果，选用煤油而不用水，主要是由于．（2）实验中煤油吸热的多少是通过来反映的（选填“温度计示数的变化”或“加热时间”）．（3）将该电路设计成串联的目的是使通过甲、乙电阻丝的相同，通电4min后，比较两烧瓶中温度计的示数，发现甲瓶中的温度计示数升高的快，由此得出的实验结论是：．（4）接下来继续用该装置探究电流通过电阻丝产生热量多少与电流大小的关系时，应调节滑动变阻器的滑片，使电路中的电流变大，通电时间（选填“相同”或“不同”），比较（选填“同一”或“不同”）电阻丝产生热量的多少．29．如图甲所示是“测量小灯泡额定功率”的实验电路图，其中电源用的是2节新干电池，滑动变阻器的铭牌标有“50Ω 1A”，选用的小灯泡额定电压为2.5V、电阻约为10Ω．（1）小敏连接了如图甲所示的部分实物电路，请你用笔画线代替导线，将电路连接完整；（2）小勇同学在实验中连接好电路，闭合开关，移动变阻器滑片，发现小灯泡始终不亮，电流表无示数，但电压表有示数，则其原因可能是；（3）排除故障，开始实验，移动变阻器滑片，直至灯泡正常发光，此时电流表的示数如图乙所示，则该灯泡的额定功率为W；（4）在不改变图甲电路和元件的前提下，能否利用控制变量法来探究电流与电压的关系？；为什么？；（5）物理老师在上课之前，查阅了该规格小灯泡的I与U的关系部分数据如表所示：实验过程中，小勇发现无法得到上述表格中的一组数据，请根据所学的知识进行推断应是第次（填序号）数据，理由是，如果想得到表中完整的数据可以采取的相应措施．2019-2020学年江苏省泰州市姜堰区九年级（上）期末物理试卷参考答案与试题解析一、选择题（本题共12小题，每小题2分，共24分．每小题给出的四个选项中只有一个选项正确）1．速度是表示物体运动快慢的物理量，它是用路程和时间的比值来定义的．初中物理经常用到这种定义物理量的方法，下列物理量中所采用的定义方法与速度不同的是（）A．比热容B．功C．机械效率 D．功率【考点】物理量的单位及单位换算．【分析】比值定义法，是物理上常用的定义物理量的方法之一；是采用几个物理量的比值定义另一个物理量，如密度、比热容、热值、机械效率、功率．【解答】解：A、比热容采用了热量与质量和变化的温度的乘积之比；采用了比值定义法；故A不符题意；B、功定义力和距离的乘积，即W=Fs，不是采用比值定义法；故B符合题意；C、机械效率定义有用功与总功之比；采用了比值定义法；故C不符题意；D、功率等于功与时间之比；采用比值定义法；故D不符题意；故选B．【点评】深入理解物理量的定义方法，是解答此题的关键．2．小明去商场购物，自动扶梯将他从一楼匀速送上二楼，在这个过程中，他的（）A．重力势能不变，动能不变，机械能不变B．重力势能不变，动能增大，机械能增大C．重力势能增大，动能不变，机械能增大D．重力势能增大，动能增大，机械能增大【考点】动能和势能的大小变化．【分析】（1）影响动能大小的因素是质量和速度，质量越大，速度越大，动能越大．（2）影响重力势能大小的因素是质量和被举得高度，质量越大，高度越高，重力势能越大．（3）机械能是动能与势能的和．【解答】解：小明从一楼匀速送到二楼的过程中，质量和速度都没有变化，所以动能不变，但是他的位置变高了，也就是重力势能变大了，即机械能变大了，所以选项C正确；故选C．【点评】掌握动能、重力势能、弹性势能、机械能大小的影响因素，根据能量的影响因素判断动能、重力势能、弹性势能、机械能大小的变化．3．如图所示，在调节平衡后的杠杆两侧，分别挂上相同规格的钩码，杠杆处于平衡状态．如果两侧各去掉一个钩码，下列说法正确的是（ ）A ．左端下沉B ．右端下沉C ．仍然平衡D ．无法判断 【考点】杠杆的平衡条件．【分析】根据杠杆的平衡条件进行判断：平衡时F 1L 1=F 2L 2，若乘积不相等，则乘积大的一端下沉． 【解答】解：设每个钩码的重力为G ，每个小格的长度为L ，根据杠杆平衡条件，若两侧各去掉一个钩码，则：左边=G ×3L ；右边=2G ×2L ；右边乘积大于左边乘积，所以右端下沉． 故选B ．【点评】此题考查了有关杠杆平衡条件的应用，需掌握杠杆平衡条件，计算出两边力和力臂的乘积，比较大小便可．杠杆向力和力臂乘积大的一端倾斜．4．如图所示，李晶将放在桌边的木块水平推至桌中央，她针对此过程作出了如下判断，你认为正确的是（ ）A ．木块所受重力对它做了功B ．木块所受支持力对它做了功C ．木块所受的推力对它做了功D ．在此过程中没有力对木块做功 【考点】力是否做功的判断．【分析】判断力对物体是否做功关键是看力是否作用在物体上，物体是否在力的方向上移动距离． 【解答】解：（1）物体在竖直方向上没有移动距离，故支持力和重力不做功，故A 、B 错误； （2）物体在推力的方向上移动了距离，所以推力对物体做功．故C 正确、D 错误． 故选C ．【点评】本题考查做功的必要条件，关键知道做功的条件是有力作用在物体上，物体在力的方向上移动距离．5．关于温度、内能和热量，下列说法正确的是（）A．物体的内能越多，放热一定越多B．温度相同的物体，其内能一定相等C．物体的内能增加，一定要吸收热量D．晶体熔化时温度不变，其内能一定增加【考点】温度、热量与内能的关系．【分析】（1）热量是在热传递过程中内能的改变量，前提是发生热传递；（2）内能的大小不但和物体的温度有关，还与物体的质量有关；（3）改变物体内能的方式有两种：做功和热传递；（4）晶体熔化时，吸收热量、内能增加，但温度不变．【解答】解：A、放热多少是指内能的改变多少，不是指物体内能的多少，故A错误；B、内能的大小不但和物体的温度有关，还与物体的质量有关，所以温度相同的物体，其内能不一定相等，故B错误；C、物体的内能增大，可能是外界对物体做功，也可能是吸收热量，故C错误；D、晶体在熔化过程中，吸收热量，内能增大，但是温度不变，故D正确．故选D．【点评】本题考查了温度、内能和热量的关系，要特别注意：物体温度升高、内能一定增加，但是物体内能增加、温度不一定升高；物体吸热、温度不一定升高，物体温度升高、不一定吸热．6．关于磁体、磁场和磁感线，以下说法中正确的是（）A．铁和铝都能够被磁体吸引B．磁体之间的相互作用是通过磁场发生的C．磁感线是磁场中真实存在的曲线D．磁感线从磁体的S极出来，回到磁体的N极【考点】磁场；磁感线及其特点．【分析】（1）磁性是指一些物体具有吸引铁、钴、镍等磁性物质的性质，具有磁性的物体称为磁体．（2）磁体周围存在磁场，磁体之间的相互作用就是通过磁场实现．（3）在磁体的周围存在着磁场，为了形象直观地描述磁场而引入磁感线的．（4）磁感线的方向在磁体的外部，从磁体的北极出发，回到南极．【解答】解：A、磁体能够吸引铁、钴、镍等物质，不能吸引铝，故A错；B、磁体周围存在磁场，磁场是客观存在的物质，磁体对处于其磁场内的磁性物质有磁力的作用．故B正确．C、根据课本中的相关基础知识可知，为了描述看不见但又客观存在的磁场，人们利用建立模型的方法引入了磁感线．故C错．D、在磁体的外部，磁感线从磁体的N极出发，回到S极．故D错．故选B．【点评】此题考查了磁体、磁性、磁感线、磁场等有关磁知识，是一道基础题．7．学校运动会上举行“双摇跳绳”比赛，“双摇跳绳”是指每次在双脚跳起后，绳连续绕身体两周的跳绳方法．比赛中，初三某同学1min内摇轻绳240圈，则他在整个跳绳过程中的功率最接近于（）A．100W B．500W C．1000W D．1500W【考点】功率大小的比较．【分析】首先估计出学生的质量，从而求出重力，再估计出腾空高度，根据W=Fs=Gh计算出做的功；根据摇绳的次数和时间，结合P=求出功率的大小．【解答】解：中学生的质量约50kg，其重力为G=mg=50kg×10N/kg=500N；跳跃过程中腾空高度约h=0.10m；因此一次做功W=Fs=Gh=500N×0.10m=50J；由于“双摇跳绳”是指每次在双脚跳起后，绳连续绕身体两周的跳绳方法，所以1min内摇轻绳240圈，人起跳=120次；=50J×120=6000J，在1min内一共做功：W总则功率P===100W．故选：A．【点评】本题考查了功率的计算，关键是能够对学生质量和起跳高度有一个正确的估测，另外理解“双摇跳绳”的概念也是解题的关键．8．当温度降低到一定程度时，某些物质的电阻会变为零，这种现象叫超导．常温下超导体的应用有着十分诱人的前景．下面的几个电路元件可用超导体制作的是（）A．变阻器的电阻丝B．输电导线C．电炉的电热丝 D．白炽灯泡的灯丝【考点】超导体在磁悬浮列车、超导输电的应用．【分析】超导现象是电阻为零的现象，根据焦耳定律可知，电阻为零不会产生电热．【解答】解：假设科学家已研制出常温下就能使用的超导体，适合制作人们不需要电热的地方，如：输电导线和电动机线圈等．由于超导体不会产生电热，所以人们需要电热的地方是不能用超导体的．如电阻箱、滑动变阻器的电阻丝、电饭锅的电热丝、白炽灯泡的灯丝、保险丝、电炉的电热丝等．故选B．【点评】本题主要考查学生对超导体的特点以及应用的了解和掌握，是一道基础题．9．在综合实践活动课上，以两张病床为例，设计病房呼叫电路，用铃声提醒值班室的护士，用指示灯指示床位，下列电路中不符合要求的是（）A．B．C．D．【考点】电路图设计．【分析】根据题意确定各电路元件的连接方式，然后分析电路图答题．【解答】解：A、由图示电路图可知，两指示灯并联在两支路中，电铃串联在干路中，符合要求，故A错误；B、由图示电路图可知，指示灯串联在干路中，两电铃并联在支路中，由于指示灯接在干路中，不能根据指示灯判断是哪个病人在呼叫，该电路不符合要求，故B正确；C、由图示电路图可知，两指示灯分别与电铃串联，然后组成并联电路，符合要求，故C错误；D、由图示电路图可知，灯泡与电铃并联由同一开关控制，然后两电路并联，符合要求，故D错误．故选B．【点评】查电路的设计，关键是根据题意设计出相应的电路图，这是重点也是难点．10．小华家电热毯内的电阻丝断了，他爸爸将电阻丝的两个断头接上后继续使用，在使用中发现接头处的电热毯被烧焦了．造成这一现象的主要原因是（）A．电阻丝的总电阻变小，接头处的电流比原来工作时电流大得多B．接头处比相同长度的电阻丝的电阻大，此处电流比其它部分的电流大得多C．接头处比相同长度的电阻丝的电阻大，此处电功率比相同长度电阻丝的电功率大D．接头处比相同长度的电阻丝的电阻小，此处电功率比相同长度电阻丝的电功率大【考点】电功率；影响电阻大小的因素．【分析】解答本题的关键就是理解接头处被烧焦的原因是电阻变大，实际功率变大，温度过高造成的，而温度过高是因为热量多．【解答】解：A、将电阻丝的两个断头接上后继续使用，总体对工作电流的影响不大，故A说法错误；B、接头处比相同长度的电阻丝的电阻大，此处电流与其它部分的电流是一样大的，故B说法错误；C、接头处比相同长度的电阻丝的电阻大，此处电功率比相同长度电阻丝的电功率大，故C说法正确；D、接头处比相同长度的电阻丝的电阻大，而不是变小，故D说法错误．故选C．【点评】此题考查电热毯接头处被烧焦的原因，就是因为电阻过大引起的电功率、产生热量的一系列变化．11．某同学做电学实验时，电路如图所示，已知他所用电流表的量程为0～0.6A，电压表的量程为0～3V，为10Ω，开关S闭合后，在移动电源电压为6V（保持不变），滑动变阻器的最大阻值为50Ω，定值电阻R滑动变阻器的过程中，下列情况可能出现的是（）A．电压表的最小示数为1VB．滑动变阻器的最小功率为0 WC．电流表的最大示数为0.6AD．电阻R的最大功率为1.8W【考点】欧姆定律的应用；电功率的计算．【分析】由实物图可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端电压，电流表测电路电流；（1）电源的电压大于电压表的量程，根据串联电路的分压特点可知当电压表的示数最大时电路中的电流最小，此时定值电阻消耗的电功率最大，滑动变阻器两端的电压不为0，根据P=UI可知滑动变阻器的最小电功率不可能为0，根据串联电路的电压特点求出定值电阻两端的电压，根据欧姆定律求出电路中的最大电流，利用P=I2R求出电阻R消耗的最大功率；（2）当滑动变阻器接入电路中的电阻最大时，电压表的示数最小，根据电阻的串联和欧姆定律求出电路中的电流，利用欧姆定律求出电压表的最小示数．【解答】解：由实物图可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端电压，电流表测电路电流；（1）电源的电压6V大于电压表0﹣3V的量程，。
江苏省泰州市海陵区2020学年度九年级物理上学期期末试卷
江苏省泰州市海陵区2020学年度九年级物理上学期期末试卷1.物理与化学同场考试，时间为150分钟．物理试卷卷面满分为100分．2.答题卡题号范围：化学学科1-20题；物理学科21-49题（分选择题和非选择题两部分）．3.考生须将所有答案填写在答题纸上指定区域内，在草稿纸、试卷上答题无效．第一部分选择题（共24分）一、选择题（每小题4个选项中只有1个选项符合题意．每小题2分，共24分．）21.十九大报告为我国绿色发展指明了方向.以下行为中不符合．．．绿色发展节能减排的是A.小区安装太阳能路灯B.让电视机长期处于待机状态C.夏天适当将空调制冷温度调高2℃D.用电动汽车代替燃油汽车22.通常情况下，你笔袋中的学习用品属于导体的是A.钢尺B.橡皮C.胶带纸D.塑料笔套23.下列四种家用电器中，额定功率大于800W的是A.电视机B.收音机C.电热水器D.台式电脑24.下列简单机械中，属于费力杠杆的是A.撬棒B.老虎钳C.镊子D.独轮车25.下列利用热传递来改变物体内能的是A.天冷时人们通过相互搓手让手发热B.冬天用热水泡脚变得暖和C.将铁丝反复弯折，弯折处发热D.钻木取火26.下列四种情景中，人做了功的是A.踢出去的足球在水平草地上滚动B.司机推汽车，汽车纹丝不动C.学生背着书包在水平路面上行走D.女孩把一箱报刊搬起来27.2020年12月30日，中国“嫦娥四号”探测器顺利实施变轨控制，进入环月椭圆轨道运动，如图所示.下列关于“嫦娥四号”从距月面第27题图100Km 的P 点向距月面15Km 的Q 点运动过程中，判断正确的是A.动能变小B.势能变大C.机械能变大D.速度变大28.为方便市民文明出行，小明设计了十字路口人行横道红、绿交通信号灯工作电路模拟图，以下设计符合要求的是29.下列关于内能的说法中，正确的是A.1Kg 的0℃水的内能比1Kg 的0℃冰的内能大B.-5℃的冰内能为零C.物体的内能增大温度一定升高D.温度高的物体具有的内能一定大30.如图所示的家庭电路中，闭合开关S ，电灯正常发光.用测电笔测量灯座里的两个接线柱B 和C 时，测电笔的发光情况是A.B 点和C 点都亮B.B 点和C 点都不亮C.B 点亮但C 点不亮D.C 点亮但B 点不亮31.如图所示电路，电源电压不变，闭合开关S 后，当滑动变阻器的滑片P 向右滑动时，关于电表示数变化，下列说法中正确的是A.电流表示数变大，电压表示数变小B.电流表示数变小，电压表示数变大C.电流表和电压表示数均变大D.电流表和电压表示数均变小A .B .C .D .第28题图 第30题图第32题图第31题图32.如图是探究“电流与电阻关系”的实验电路．已知电源电压恒为 4.5V ，滑动变阻器的规格为“20Ω 1A”，实验时电压表示数控制在2V 保持不变．下列有关实验操作或结论中说法正确的是A.将5Ω的定值电阻R 换成10Ω后，电压表示数将变小，应将滑片向左移B.将5Ω的定值电阻R 换成10Ω后，电压表示数将变大，应将滑片向左移C.该实验选用定值电阻R 的阻值最大不能超过16ΩD.实验结论是：在电压一定时，导体的电阻与通过它的电流成反比 第二部分 非选择题（共76分）二、填空题（本题有9小题．每空1分，共25分．）33.如图所示，旗杆的顶端安装着一个 ▲ 滑轮；当国旗缓慢上升时，手对绳的拉力方向向 ▲ (选填“上”或“下”)．34.对人体安全电压一般不高于 ▲ V ．在家庭电路中，通常用 ▲ 来辨别火线和零线；如线路连接处接触不良时，该处电阻会 ▲ (选填“变大”或“变小”)，造成局部过热，也可能引起火灾．35.如图所示，人用20N 的力将重30N 的物体匀速提升2m ．如不计绳重与摩擦，则动滑轮重为 ▲ N ，人所做的有用功为 ▲ J ，该滑轮的机械效率为 ▲ ．如物 重增大，动滑轮的机械效率将 ▲ （选填“增大”、“减小”或“不变”）． 36.电阻是表示导体对电流的 ▲ 作用．图中甲、乙、丙材料相同，甲、乙长度相同，乙、丙粗细相同．要探究“导体电阻大小与横截面积关系”，应选用电阻丝甲和 ▲ 分别接入MN 两点间．第33题图第35题图 第36题图 第37题图 第38题图37.如图所示是泰州市区关帝庙地下立体停车场．一辆1.2吨的汽车被升降机匀速提升4m的过程中，汽车的机械能将▲ （选填“增大”、“减小”或“不变”），升降机对该汽车做▲ J的功（g取10N/Kg）．38.如图所示，两个水果电池组成的“电池组”点亮了发光二极管，发光二极管主要材料为▲ （选填“导体”、“半导体”或“绝缘体”）．图中发光二极管具有单向导电的性质，电流只能从正极流进，从负极流出，则A、B、C、D四个金属片中相当于电池正极的两金属片是▲ 和▲ ，这个“电池组”在工作时将▲ 能转化为▲ 能．39.如图所示，电源电压保持不变，电阻R2=40Ω．当开关S闭合，S1断开时，电流表的示数是0.4A；若再闭合S1，电流表的示数是0.6A．则电源电压为▲ V，当开关都闭合时通过R1和R2的电流之比I1：I2是▲ ．40.如图，在空气压缩引火仪玻璃筒的底部放一小撮干燥的棉絮，用力将活塞迅速向下压，棉絮燃烧起来．在此过程中，对▲ （选填“棉絮”或“筒内气体”）做功，它的内能会增加，其能量转化情况与单缸四冲程汽油机的▲ 冲程相同．若单缸四冲程汽油机的转速是2400r/min，则汽油机每秒对外做功▲ 次．41.如图甲所示，电源电压为6V，R1为定值电阻，滑动变阻器R2的最大阻值是20Ω．当闭合开关，滑片从左向右滑动时，滑动变阻器消耗的功率P与其连入电路电阻R的变化关系如图乙所示，则R1= ▲ Ω，P= ▲ W．三、解答题（本题有8小题，共51分．解答43、44题时应写出解题过程）42.（6分）根据要求作图．第39题图第40题图第41题图（1）在图甲虚线框中填入电池或电压表的元件符号，使电路成为串联电路． （2）标出图乙中磁体的N 极和S 极，并画出经过小磁针的那条磁感线方向． （3）如图丙所示，轻质杠杆AO 在力F 1、F 2作用下处于平衡状态（O 为支点），L 1为F 1的力臂．请在图中作出F 2的力臂L 2和F 1作用力的示意图．43.（6分）小明家利用天然气灶烧水，把2kg 的20℃的水烧开(在标准大气压下)，需消耗0.04m 3的天然气．在此过程中，求：(1)水吸收多少热量；(2)天然气完全燃烧放出多少热量；(3)该天然气灶的加热效率是多少． [水的比热容c 水=4.2×103J/(kg ·℃)，天然气的热值为6.0 × 107J/m 3]44.（7分）图甲、乙分别为小明家电饭锅及其简化电路图，其中R 1和R 2均为电阻丝，S 1为智能开关，可控制食物在不同时间段的温度．图丙为用该电饭锅煮熟一锅饭后并保温时，功率随时间变化的图像．（1）乙图中电饭锅处于保温时，开关S 闭合、S 1应 ▲ （选填“断开”或“闭合”）．甲 乙 丙第44题图甲 乙 丙第42题图（2）电饭锅保温时消耗多少电能． （3）R 1和R 2的阻值分别是多大．45.（5分）利用图甲装置来探究“杠杆的平衡条件”．（1）实验前应将图甲中杠杆两端的平衡螺母向 ▲ （选填“左”或“右”）调节，使杠杆在水平位置平衡．在下述测量过程中，▲ (选填“能”或 “不能”)再调节杠杆两端的平衡螺母．（2）测量时，在杠杆B 点挂3个相同的钩码，如图乙所示．为使杠杆在水平位置平衡，应在D 点挂 ▲ 个相同的钩码；若换用弹簧测力计沿虚线方向向下拉杠杆，仍使杠杆在水平位置平衡，此时弹簧测力计的示数用F 1表示，钩码对杠杆的拉力用F 2表示，则F 1×OD ▲ F 2×OB （选填“大于”、“等于”或“小于”）．（3）保持B 点钩码数量和位置不变，杠杆在水平位置平衡时，测出多组动力F 1和动力臂L 1的数据，绘制了F 1和L 1的关系图像，如图丙所示．由图像分析可知：当L 1=0.5m 时，F 1= ▲ N ．46.（5分）为辨别钢棒是否有磁性，小明设计了以下方案进行探究．甲 乙 丙第45题图（1）根据甲图实验现象， ▲ （选填“能”或“不能”）判断钢棒一定具有磁性． （2）乙图实验中，悬挂的钢棒某一次转动后，静止时一端指南一端指北，由此判断钢棒 ▲ （选填“一定”或“不一定”）具有磁性．（3）根据丙图实验现象， ▲ （“能”、“不能”）判断钢棒一定具有磁性． （4）丁图实验中，水平向右移动钢棒，弹簧测力计示数有变化， ▲ （选填“能”或“不能”）判断钢棒一定具有磁性，理由是 ▲ ．47.（7分）小明用如图所示装置探究两种不同液体的吸 热能力，两烧瓶中的电阻丝阻值相同．（1）该实验还需要的测量工具是托盘天平和 ▲ ．甲、乙两烧瓶中液体的 ▲ （填“质量”或“体积”）必须相等．（2）实验时，用 ▲ （选填“通电时间”或“温度计示数的变化” ）间接反映液体吸收热量的多少；通过比较 ▲ （选填“通电时间”或“温度计示数的变化” ）来判断吸热能力的强弱．（3）分析下表实验数据可知： ▲ （选填“甲”或“乙”）液体的吸热能力较强．甲 乙 丙 丁第46题图第47题图（4）若将甲、乙两烧瓶中的液体换成质量相同的同种液体、电阻丝换成阻值不相同，则该装置可用来探究电流产生的热量与▲ 的关系．该实验中，将阻值不同的电阻丝串联的目的是▲ ．48.（7分）为了解家用一只节能灯的耗能情况，小明进行了以下实践．（1）如图所示是小明家中节能灯和电能表的实物．由此可知家中用电器的总功率最大不能超过▲ W．（2）接着打开室内的一盏节能灯，节能灯正常发光．他以指示灯某一次闪烁后立即开始计时，1min电能表指示灯闪烁了50次，由此算出家庭电路消耗的电能是▲ J．（3）小明通过上述测量计算出该节能灯的电功率是▲ W，他发现与节能灯铭牌标值明显不符，原因最可能是（▲）A.小明家的节能灯比较特殊，功率很大B.小明在时间测量中存在一定的误差C.小明没有关闭其他的用电器D.小明计数时存在错误（4）解决上述问题后，小明经过思考设计了以下两种实验方案重新进行测量．甲方案：测量3min内电能表指示灯闪烁的次数；乙方案：以指示灯某一次闪烁后立即开始计时，测量闪烁3次所用时间．你认为▲ （选填“甲”或“乙”）方案更合理，并说出另一个方案的不足之处：▲ ．（5）他查阅资料后获知：该节能灯与60W的普通白炽灯亮度相当，则用节能灯代替白炽灯可以节约▲ %的电能（计算结果保留一位小数）．49.（8分）图甲是小明设计测量小灯泡额定功率的电路，其中小灯泡额定电压U额第48题图=2.5V，电源为两节新干电池.(1)图甲电路尚未连接完整，请用笔画线代替导线，帮小明正确连接好最后一根导线.(2)电路连接正确后,闭合开关发现小灯泡不亮,但电流表有示数,其原因是▲ .此时小明应做怎样的尝试对上述原因进行判断？请写出他的操作方法：▲ .(3)小明应调节滑片,通过观察▲ (选填“小灯泡亮度”或“电压表示数”)来判断小灯泡正常发光.当小灯泡正常发光时电流表示数如图乙所示,则小灯泡的额定功率为▲ W.(4)完成上述实验后，小明利用手头器材和一只阻值为25Ω的定值电阻R，设计了如图丙所示电路来测量该灯泡的额定功率.请帮他完成正确的操作过程：①只闭合开关S和S2，调节滑动变阻器的滑片，使电流表示数为I1= ▲ A；②闭合开关S和S1，断开开关S2，保持▲ ，读出电流表示数为I2；③小灯泡额定功率表达式为P额= ▲ (用上述物理量符号表示).一、选择题（用2B铅笔填涂）272829303132 请在各题目的答题区域内作答请在各题目的答题区域内作答，超出黑色矩形边框限定区域的答案无效二、填空题（每空1分，共25分）三、解答题（共8题，计51分．43题、44题请写出有关计算过程）42．（6分）甲乙丙请在各题目的答题区域内作答，超出黑色矩形边框限定区域的答案无效请在各题目的答题区域内作答，超出黑色矩形边框限定区域的答案无效33．，．34．，，．35．，，，．36．，．37．，．38．，，，，．39．，．40．，，．41．，．44．（7分）（1）.（2）（3）海陵区2020～2020学年度第一学期期末质量调研初三物理试卷答案一、选择题（每题4个选项中只有1个符合题意．每题2分共24分）21．B 22．A 23．C 24．C 25．B 26．D27．D 28．B 29．A 30．C 31．B 32．C二、填空题（每空1分，共25分）33．定下34．36 测电笔变大1.10 60 75% 增大2.36．阻碍乙37．增大 4.8×10438．半导体 A 和 C （或 C 和 A ）化学电39. 8 2:140．筒内气体压缩 2041． 10 0.8三、解答题（共51分，解答43、44题时必须写出解题过程）42．作图略：（共6分）（1）2分（2）2分（3）2分43．（共6分）（1）Q吸=cm水△t=4.2×103J/(kg·℃)×2kg ×（100—20）℃=6.72 ×105J（2分）（2）Q放=Vq=0.04m3×6.0 × 107J/m3=2.4×106J （2分）（3）η= Q吸/ Q放=6.72 ×105J/2.4×106J=28% （2分）44．（共7分）（1）断开（1分）（2）W=P保温t=110w×600s=6.6×104J （2分）（3）R1=U2/ P保温=（220V）2/110w=440Ω （2分）P2=P加热﹣P保温=660w﹣110w=550Ω （1分）R 2=U2/ P2=（220V）2/550w=88Ω （1分）注：（3）问如出现其他解答过程，按步骤合理给分．45．（5分）（1）右不能（2） 4 大于（3）0.646．（5分）（1）能（2）不能（3）不能（4）能磁体两端磁性强中间磁性弱（合理即给分）47.（7分）（1）秒表质量（2）通电时间温度计示数的变化（3）甲（4）电阻控制电流和通电时间相同48．（7分）（1）8800（2）6×104（3）1000 C（4）乙 3min内电能表指示灯闪烁的次数计数不一定准确（合理即给分）（5）83.349．（8分）（1）略（2）滑片处于阻值最大值处电路中电流太小将滑片向右移动观察小灯泡是否发光（合理即给分）（3）电压表示数 0.75（4）① 0.1 ②滑片位置不变③ U额（I2-I1）。
2020届江苏省泰州市物理九上期末试卷
注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0.5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题1．如图所示，R0是一个光敏电阻，光敏电阻的阻值随光照强度的增加而减小，R是电阻箱（已调至合适阻值），它们和继电器组成自动控制电路来控制路灯，白天灯熄，夜晚灯亮．下列说法正确的是A．白天流过R0的电流比夜晚小 B．给路灯供电的电源应接在b、c两端C．白天R0两端的电压比夜晚大 D．白天，如果将电阻箱R的阻值调大，则路灯也可能变成亮的2．用粗细均匀的电热丝加热烧水，通电10min可烧开一壶水，若将电热丝对折起来接在原来的电路中，则烧开同样一壶水的时间是（不计热量损失）（）A．2.5min B．5min C．20min D．40min3．若把标有“220V100W”字样的灯泡接到110V的电路里，则（）A．灯泡正常发光B．灯泡的实际功率为50WC．灯泡的实际功率为25WD．通过灯泡的电流与正常发光时的一样4．科学研究中常常会用到“控制变量法”、“等效替代法”、“类比法”、“模型法”等研究方法，下列研究过程与研究方法不一致的是A．研究磁场时，引入了磁感线来描述磁场——模型法B．研究分子的无规则运动时使用红墨水的扩散现象——等效替代法C．研究电流与电压关系时，控制电阻不变——控制变量法D．研究电压时，我们可以通过对比水压来认识它——类比法5．关于热机的效率，下列说法中不正确的是（）A．热机做的有用功越多，效率一定越高B．热机消耗的燃料越少，效率一定越高C．热机做一定的有用功，消耗的燃料越少，效率一定越高D．热机做功越快，效率一定高6．如图所示是小红测定小灯泡电阻的电路图，当闭合开关S时，发现灯L不亮，电流表、电压表均无示数．若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A．灯L短路B．灯L断路C．变阻器R短路D．变阻器R断路7．下列数据与实际情况相符的是A．一袋普通的方便面重约为10N B．一个中学生从一楼走上二楼的功约150JC．某同学游泳时所受浮力约为500N D．把一只鸡蛋举高2m，做的功大约是10J8．如图所示，电源电压保持不变，闭合开关，电路中的电阻为R，电流表的示数为I；若要使电流表的示数变为1/4I，则要在电路中A．串联一个阻值为3R的电阻 B．串联一个阻值为1/3R的电阻C．并联一个阻值为3R的电阻 D．并联一个阻值为1/3R的电阻9．下图所示电路，电源电压为6V，开关K闭合时，伏特表示数为6V，出现此现象的原因可能是（）A．L1短路或L2断路 B．L1断路或L2短路C．L1和L2都断路 D．L1和L2都短路10．某同学用如图所示的电路研究通过导体的电流与电阻的关系，电源电压3V保持不变。
2020届泰州市初三上学期期末物理试卷
2020届泰州市初三上学期期末物理试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________一、单选题1．下列能源中既属于一次能源又属于可再生能源的是（）A．太阳能B．核能C．石油D．天然气2．据报道，我国已制造出“世界上快的高速列车（如图），运行速度可达 380km/h。
这种列车进站速度要比普通列车大一些. 为避免候车乘客被“吸”向火车的事故发生，站台上的安全线与列车的距离也要更大些。
这是因为列车进站时车体附近..............................（）A．气流速度更大、压强更小B．气流速度更大、压强更大C．气流速度更小、压强更大D．气流速度更小、压强更小3．无论是木锯还是钢锯，它们的锯齿都是东倒西歪不再一个平面上，这是因为 ... （）A．这样是锯齿更锋利B．这样使锯齿更耐受撞击C．锯用的太久，齿被撞歪D．可以使锯口加宽，减小材料对锯的摩擦力材料对锯的摩擦肯定是有害的，而这里摩擦力主要是锯条锯入材料后，两侧材料对锯条的挤压而产生的，要减小这个摩擦除适当涂润滑剂外，更重量是减小材料对锯条的挤压，而东倒西歪的锯齿可使锯口加宽，减小材料对锯条挤压作用.4．一个物体在平衡力作用下，在光滑水平面上做匀速直线运动．当这对平衡力突然消失，物体将 ........................................................................................................................................ （）A．立即停止运动B．运动速度越来越快C．速度减慢，最后停止D．仍做匀速直线运动5．甲乙两物体分别以2米/秒和3米/秒的速度一前一后同向而行，以哪个物体为参照物观看甲的速度在数值上最小:（）A．地球; B．太阳; C．乙物体.6．如图所示为一种温度自动报警电器的原理图，在水银温度计的顶端封入一段金属丝，以下正确的是............................................................................................................................. （）A．温度升高至74℃时，L1亮灯报警B．温度升高至74℃时，L2亮灯报警C．温度升高至78℃时，L1亮灯报警D．温度升高至78℃时，L2亮灯报警7．如右图所示电路中，电源电压恒定不变，电路工作正常，一段时间后，发现其中一个电压表示数变大，则...............................................................................................（）A．灯L可能变亮B．灯L亮度可能不变C．电阻R可能断路D．电阻R可能短路8．我们在冬天睡觉时会盖上被子，但夏天卖冰棍的人也会用被子把冰棍盖上，这其中的主要理由是（）A．防止冰棍被破坏B．防止冰棍因吸热而熔化C．防止冰棍的冷气跑掉而熔化D．防止外界的温度传给冰棍.9．如图所示，将凸透镜看作是眼睛的晶状体，光屏看作是眼睛的视网膜，烛焰看作是眼睛观察的物体。
江苏省泰州市姜堰区2020届九年级上学期期末考试物理试题
2019～2020学年度第一学期期末考试九年级物理试题(总分：100分 考试时间：90分钟)请注意：1．本试卷分选择题和非选择题两个部分.2．所有试题的答案均填写在答题卡上，答案写在试卷上无效.第一部分 选择题（共24分）一、选择题（本题共12小题，每小题2分，共24分．每小题给出的四个选项中只有一个．．．．选项正确） 1．下列数据中，最接近生活实际的是A ．教室里一盏日光灯正常工作电流约为1.8AB ．家用节能灯的额定功率约为100WC ．将一个鸡蛋从地面举过头顶，做功约1JD ．人体的安全电压不高于220V2．图1所示的现象中，通过热传递方式改变物体内能的是3．如图2所示，点火爆炸实验中，电子式火花发生器点燃盒中酒精蒸气，产生的燃气将塑料盒盖喷出很远。
此过程的能量转化方式类似于汽油机的A ．吸气冲程B ．压缩冲程C ．做功冲程D ．排气冲程 4．一块冰全部熔化成水后，下列判断正确的是A ．体积一定变大B ．比热容一定不变C ．具有的热量一定变大D ．具有的内能一定变大5．汽车的手刹车器(简称“手刹”)在拉起时处于刹车制动状态，放下时处于解除刹车状态．如果手刹汽油机的压缩冲程热水器中水的温度升高弯折的铁丝发热通电的电熨斗中电热丝发热A ．B ．C ．D ．图1图2处在拉起状态，汽车也能运动，但时间长了会损坏刹车片．有一款汽车设计了一个提醒司机的电路：汽车启动时，开关S1闭合，手刹拉起时，开关S2闭合，仪表盘上的指示灯会亮；汽车不启动时，开关S1断开，指示灯熄灭，或者放下手刹时，开关S2断开，指示灯也熄灭．如图3所示电路图中符合上述设计要求的是6.智能手机耗电达到一定量时，会自动提示用户采用省电模式，在这种模式下，可延长电池的供电时间，原因是A. 降低了电池的输出电压B. 减小了电池的输出电流C. 减小了电子线路的电阻D.增大了电池的输出功率7．如图4所示各电路图中，闭合开关后，电压表能测灯L1两端电压的是8．如图5所示，保持杠杆在水平位置平衡。
