错误的使用方法
2．用电器与零线、火线的连接
（1）各用电器（插座）并联在电路中。 （2）控制用电器的开关要连接在火线和用电器之间。
如果开关接在零线 上，断开开关，用电 器不能工作，但是， 用电器仍然与火线相 连，人接触到用电器 容易造成触电事故。
三、三线插头和漏电保护器
1．三线插头
三脚插头
三孔插座
第十九章 生活用电
第１节 家庭电路
观察
家庭装修—布线
一、家庭电路的组成
由进户线、电能表、总开关、保险装置、导线、 用电器等组成。
1．电能表
（1）作用：
（2）安装：
（3）读数：
2．总开关
串联在干路中，控制室内全部电路的通与断。
3．保险装置
作用：电路中电流过大时，保险丝熔断，自 动切断电路，起到保护作用。
二、火线和零线
220 V
220 V
0V
如何辨别火线和零线？
火线 零线
大地
用试电笔！
试电笔
二、火线和零线
1．试电笔
（1）作用： （2）构造：
弹簧 氖管
电阻
笔尾金属体
笔尖金属体
（3）使用方法:
用手接触笔尾的金属体、笔尖金属体接触被测 电路。若氖管发光，则接触的是火线，否Leabharlann 为零线。试电笔的正确使用！
2．用试电笔可以辨别火线和零线，了解三 线插头的使用与漏电保护器的作用。
课件PPT部编版课件统编版部编版人 教版九 年级物 理全一 册 19.1 家庭电路(共18张PPT)课件优质课课 件免费 课件PPT
接线方式
火线 零线 接地
两孔插座
三孔插座
2．漏电保护器
想一想
空气开关和漏电保护器在电路中分别起什么作 用？这样安装有什么好处？
课件PPT部编版课件统编版部编版人 教版九 年级物 理全一 册 19.1 家庭电路(共18张PPT)课件优质课课 件免费 课件PPT
课堂小结
1．家庭电路由进户线、电能表、总开关、 保险装置、用电器、导线等组成，了解各部分的 作用。
插入式保险盒
保险丝
3．保险装置
现在新建居民楼电路中的保险装置一般采用 空气开关，空气开关安装在电能表后，当电路中 的电流过大时，空气开关自动断开，切断电路， 俗称跳闸。
空气开关
问题： 当家里的总开关跳闸后，可直接重新
闭合开关？这种做法是否正确？
应先检查电路，找出电流过大的原因 并把问题解决后，再重新闭合开关。
合集下载
新人教版九年级物理全册19.1 家庭电路课件 (共35张PPT)
保险丝
静触头
4．保险装置
① 作用： 电路中电流过大时，保险丝熔断，自 动切断电路，起到保护作用。
② 材料： 由电阻率较大、熔点较低的铅锑合金 制成。
③ 注意：选用合适规格的保险丝，不能用铜丝 或者铁丝代替。
插入式保险盒
保险丝
工作原理:
4.
保
当电路中有过大电
险
流通过，保险丝上
丝产生较多的热量，（•2．电能表 （1）作用： 测量用电器消耗电能
的多少。 （2）安装：
安装在干路上，在总 开关之前。
（3）读数：
123.4 kw ·h
3．总开关 串联在干路中，控制室内全部电路的通与断。
➢总开关的作用：
接通和切断电源，便于更换电 器或维修设备
➢总开关的结构：
动触头
➢总开关的安装原则：
电源线连在静触头上，静触 头一定要在上边，切不可倒装。 否则断开的闸刀可能自动落下合 上，造成事故。
（2）控制用电器的开关要连接在火线和用电器 之间。
控制电灯的开关应与电灯串联。
电灯的开关接在零线和灯泡之间
电灯的开关接在火线和灯泡之间
螺旋灯的接法
书
2
？ 2.
B A
闭合灯的开关，灯不亮。
用测电笔分别测A、B两 点氖管都要发光，故障 出在哪里？
220V
B A
三、插座、插头
接地
接用电器 外壳
零线（户外接地）
进户线
线间电压:220V
（两根线）
火线（又名端线）
1.进户线
220 V 220 V
火线
零线
0V
大地
家庭电路的电能是通过电网从发电厂输送来的。我 国家庭电路的电压是220V。
19.1+++家庭电路+课件+2024-2025学年人教版九年级全一册物理
A．图中的两根进户线分别为火线和地线 B．零线在入户之前已经和大地相连 C．该电能表的标定电流为 20 A D．当电路中发生漏电时，空气开关会起到保护作用
图放大 返回目录
第6题
图还原 返回目录
第7题
7．下列关于家用插座(如图)的说法中，正确的是( A )
A．开关串联在干路中，指示灯与各组插孔并联在电路中 B．开关、指示灯和各组插孔并联在电路中 C．开关、指示灯和各组插孔串联在电路中 D．各组插孔串联在一起与指示灯并联在电路中
泡和“220 V 5 W”的 LED 灯都能正常发光，插座不受开关控制， 请将电路连接完整．
返回目录
第1
第10题 （2）小明说：“我发现 5 W 的 LED 灯和 40 W 灯泡正常工作时的亮度
相当，所以 5 W 的 LED 灯比 40 W 灯泡更省电．”小明说的“省 电”，完整的意思是： 由 W＝Pt 可知，在相同时间内 LED 灯消耗的电能小于 40 W 灯泡 消耗电能，所以 5 W 的 LED 灯比 40 W 灯泡更省电
下列分析正确的是( D )
A．空气开关①跳闸时，电路一定发生了断路 B．空调电流过大时，漏电保护器会迅速切断电流 C．漏电保护器切断电流时，空调和电灯不能工作 D．更换电灯的灯泡时，只需断开空气开关③即可
图放大 返回目录
第9题
图还原 返回目录
第10题 10．（1）如图所示，当开关闭合后，铭牌标识为“220 V 40 W”的灯
中．
乙 返回目录
第5题 （2）如答图所示
第 5 题答图
返回目录
第5题 （3）如图乙，在使用试电笔接触家庭电路火线时，人体和试电笔串联．为确
保人体在任何环境中都安全，试电笔内部电阻设计至少为 21400 Ω，则允
图放大 返回目录
第6题
图还原 返回目录
第7题
7．下列关于家用插座(如图)的说法中，正确的是( A )
A．开关串联在干路中，指示灯与各组插孔并联在电路中 B．开关、指示灯和各组插孔并联在电路中 C．开关、指示灯和各组插孔串联在电路中 D．各组插孔串联在一起与指示灯并联在电路中
泡和“220 V 5 W”的 LED 灯都能正常发光，插座不受开关控制， 请将电路连接完整．
返回目录
第1
第10题 （2）小明说：“我发现 5 W 的 LED 灯和 40 W 灯泡正常工作时的亮度
相当，所以 5 W 的 LED 灯比 40 W 灯泡更省电．”小明说的“省 电”，完整的意思是： 由 W＝Pt 可知，在相同时间内 LED 灯消耗的电能小于 40 W 灯泡 消耗电能，所以 5 W 的 LED 灯比 40 W 灯泡更省电
下列分析正确的是( D )
A．空气开关①跳闸时，电路一定发生了断路 B．空调电流过大时，漏电保护器会迅速切断电流 C．漏电保护器切断电流时，空调和电灯不能工作 D．更换电灯的灯泡时，只需断开空气开关③即可
图放大 返回目录
第9题
图还原 返回目录
第10题 10．（1）如图所示，当开关闭合后，铭牌标识为“220 V 40 W”的灯
中．
乙 返回目录
第5题 （2）如答图所示
第 5 题答图
返回目录
第5题 （3）如图乙，在使用试电笔接触家庭电路火线时，人体和试电笔串联．为确
保人体在任何环境中都安全，试电笔内部电阻设计至少为 21400 Ω，则允

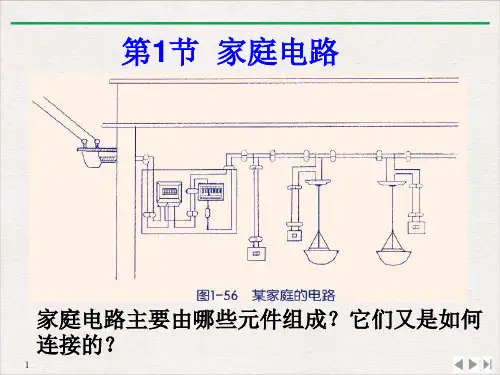

19.1家庭电路-人教版物理九年级全一册PPT实用课件
