FY型液下泵操作规程正式样本
文件编号：TP-AR-L6835
There Are Certain Management Mechanisms And Methods In The Management Of Organizations, And The Provisions Are Binding On The Personnel Within The Jurisdiction, Which Should Be Observed By Each Party.
（示范文本）
编制：_______________
审核：_______________
单位：_______________
FY型液下泵操作规程正
式样本
FY型液下泵操作规程正式样本
使用注意：该操作规程资料可用在组织/机构/单位管理上，形成一定的管理机制和管理原则、管理方法以及管理机构设置的规范，条款对管辖范围内人员具有约束力需各自遵守。
材料内容可根据实际情况作相应修改，请在使用时认真阅读。
一启动前注意事项：
1.初次启动或检修后启动前必须检查电机的转动
方向，从电机端看下应为顺时针方向旋转；
2.泵体叶轮部分应浸入介质中；
3.检查轴承腔内黄油的加注量，一般为油腔的
1/2-1/3为宜；
4.盘动联轴器，应感觉轻重均匀，无卡涩现象，
否则不能启动；
5.关闭泵出口阀门及压力表，必要时对填料密封
通冷却水；
二启动与运转：
1.接通电源开关，设备启动，打开压力表，缓慢开启出口管阀门投入运行；
2.运行中设备各轴承温度≤750C，必要时更换或补充轴承腔内油脂；
3.随时检查设备运行状况，发现杂音、振动、发热等异常现象应立即停车处理。
三停车：
应先慢慢关闭出口阀门，然后停电机，关闭压力表。
此处输入对应的公司或组织名字
Enter The Corresponding Company Or Organization Name Here。

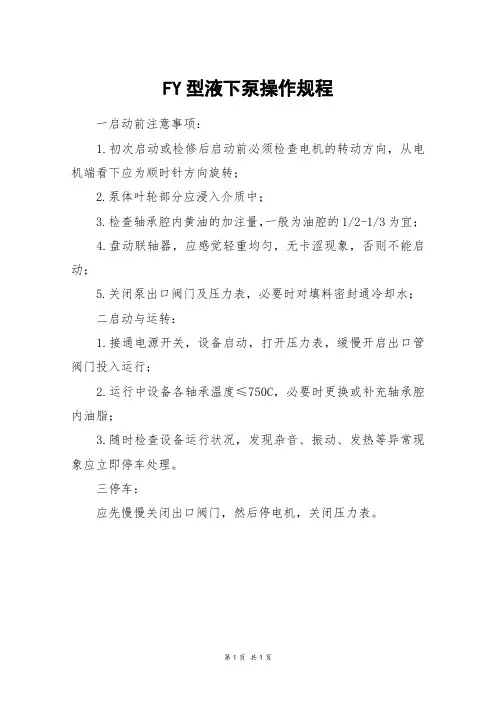

FY型液下泵操作规程
FY型液下泵操作规程
一启动前注意事项：
1.初次启动或检修后启动前必须检查电机的转动方向，从电机端看下应为顺时针方向旋转；
2.泵体叶轮部分应浸入介质中；
3.检查轴承腔内黄油的加注量，一般为油腔的1/2-1/3为宜；
4.盘动联轴器，应感觉轻重均匀，无卡涩现象，否则不能启动；
5.关闭泵出口阀门及压力表，必要时对填料密封通冷却水；
二启动与运转：
1.接通电源开关，设备启动，打开压力表，缓慢开启出口管阀门投入运行；
2.运行中设备各轴承温度≤750C，必要时更换或补充轴承腔内油脂；
3.随时检查设备运行状况，发现杂音、振动、发热等异常现象应立即停车处理。
三停车：
应先慢慢关闭出口阀门，然后停电机，关闭压力表。
第1页共1页。
FY型液下泵操作规程
FY型液下泵操作规程FY型液下泵是一种专门用于输送含固体颗粒或纤维的废水或污水的排水设备，其结构紧凑，运行稳定，操作简便，是城市污水处理和工业废水处理中不可或缺的设备之一。
以下是FY型液下泵的操作规程。
一、准备工作1.检查泵的外观，确认无破损、变形等情况。
2.检查电源，电压是否有波动、电气设备是否接地等。
3.检查密封、轴承等部件，是否有异常情况。
4.检查水源是否通畅，不可有杂质、空气等。
二、操作步骤1.将电源接通，启动控制系统，确认电流是否正常。
2.检查液下泵的进口、出口、水源的通畅情况，确认无堵塞等情况。
3.将泵浸入水中，泵的底部应该与水平面保持一定的距离，不得直接接触底部。
4.启动油泵，加注润滑油。
5.打开进、出口阀门，让排水设备进入到液下泵中，启动液下泵。
6.检查液下泵的运行情况，包括泵的运行状态、电压、电流、温度等。
7.当泵运行结束后，关闭出口阀门，停止液下泵运转，将泵从水中取出并清理。
三、注意事项1.严格按照操作规程操作，不得随意更改液下泵的参数、操作方式、维护保养等。
2.注意液下泵的运行状态，对于异常情况及时停机检修。
3.在清理液下泵时，需要切断电源，防止电器设备受到损坏。
4.液下泵的进、出水口的阀门需要在开启和关闭时慢慢旋转，避免强行关闭或开启，造成阀门损坏或堵塞。
5.液下泵在运行中产生的噪音、振动、温度升高等情况应及时检查。
6.设备长时间停机时，应该拆除液下泵并对其进行清洗、养护等工作。
7.定期对液下泵进行维护保养，如更换轴承、密封等设备。
8.不得让液下泵长时间在干转态下，以避免出现损坏。
FY系列液下泵样本
目录CONTENTS概述 (1)General Description结构特点 (2)Features of Structure泵用材质 (4)Materials of Pump安装说明 (4)Description of Installation使用说明 (5)Description of Use运转及维护保养 (6)Operation and Maintenance附1：加油方法 (7)The Method of Filling Oil附2：泵用轴承型号 (8)Bearing Model of Pump可能发生的故障和解决办法 (9)Possible Malfunctions and Solutions泵结构图 (11)Structure Chart泵性能参数表 (18)Table of Performance Data泵外形及安装尺寸 (30)Overall and Installation Dimensions泵进出口法兰尺寸 (38)The Dimensions of Suction and Discharge Flange概述FY、FYW系列液下泵属单级单吸立式耐腐蚀离心泵，是我厂70年代就开始开发的产品，到现在已具有了一套成熟、完善的设计及制造方法，产品结构合理，性能稳定，目前已有100多种规格，成为国内液下泵主要生产厂家之一。
FY型液下泵用于输送不含固体颗粒及不易结晶的介质，FYW型为污水液下泵，叶轮形式有开式、半开式、闭式及旋流式等，可输送有颗粒及杂质的污水，广泛适用于化工、石油、冶金、工程施工部门的集水坑污水排送或其它介质的输送。
泵性能范围：流量 1.8 ~ 14400m3/h泵型号意义：为污水液下泵FYhas formed a matured and sound design and method of manufacture, the produce structure is rational, its function is stable, there are more than one hundred sizes of its kind, being one of main factories producing submerged pump in domestic.FY series submerged pump is applied for pumping the liquid that is not contained solid granules and uneasily crystallized. FYW series is a sewage submerged pump, its impeller takes shape of opening, semi-opening, close or torque flow type etc., available to pumping sewage with granules and impurity, being applied broadly on sewage or other liquid from pits of chemical industry, petroleum, metallurgical department and construction department.Specifications: Capacity: 1.8~1440m3/h.Head: 8~100m.The meaning of the model: 80FYW-38A80---Suction Diameter 80mm.FY---Vertical submerged pumpFYW----Sewage vertical submerged pump38---Head 38m.A--- Diameter of impeller through once cutting, its capacity andhead will be degraded.结构特点该系列泵叶轮浸没在介质中，进口不需装底阀及抽真空设备，就能启动工作，泵占地面积小，轴封无泄漏。
FY液下泵说明书
目录一、概述 (1)二、结构特点 (1)三、泵用材质 (2)四、安装说明 (2)五、使用说明 (2)六、运转及维护保养 (3)七、可能发生的故障及其解决方法 (4)八、泵结构图 (5)九、泵性能表 (6)十、泵外形和安装尺寸图 (17)十一、泵出口法兰尺寸表 (18)附表1：估计管道摩擦损失扬程用表 (19)附表2：各种阀及弯道折合直管长度 (19)一、概 述FY系列液下泵是我公司结合国内和国外先进结构自主开发的新产品。
全系列泵采用优秀水力模型，泵具有较高的效率，设计技术成熟先进，结构合理可靠，性能稳定，运转平稳。
FY系列液下泵广泛用于石油、化工、冶金等行业输送温度不高于104℃清洁或含有少量软颗粒及不易结晶的介质。
如果输送含有较多杂质或短纤维的介质，将采用开式或半开式无阻塞叶轮，泵型号标记为FYW。
对于扬程较高的泵，将采用多级液下泵的形式。
泵性能范围：流量 2 ~ 1600m3/h扬程4 ~ 132m泵型号意义：65 FY (L) (W) (D) – 40 A泵叶轮外径经一次切割，流量、扬程降低泵扬程40mFY--普通液下泵， W--污水液下泵， L--低速液下泵D—多级液下泵泵出口直径65mm二、结构特点FY系列泵属单级单吸立式液下泵，占地面积小，泵体和叶轮浸没在介质中，泵进口不需装底阀及抽真空设备就能启动工作，并且不存在轴封泄漏问题。
泵主要零件有泵体、叶轮、泵盖、轴、接管、出液管，轴承架、轴承盒、轴承套等。
液上轴承为滚动轴承。
液下轴承为滑动轴承（导轴承）。
FY系列泵属于悬臂式立式泵，液下深度越短，泵运行就越稳定可靠。
对于液下深度较深的泵，设有中间导轴承，中间导轴承的数量依液下深度的增加而增加。
中间导轴承润滑一般采用内图1 图2接自冲洗管的自润滑方式（图1），如果输送的介质较脏或含有硬颗粒则采用外接冲洗管的外润滑方式（图2）。
泵进口一般情况下不装吸入管。
如果液下深度较深，为提高泵的可靠性和运转平稳性，可以在泵的进口加吸入管。
液下泵安全操作规程实用版
YF-ED-J9941
可按资料类型定义编号
液下泵安全操作规程实用
版
In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment.
（示范文稿）
二零XX年XX月XX日
液下泵安全操作规程实用版
提示：该操作规程文档适合使用于工作中为保证本部门的工作或生产能够有效、安全、稳定地运转而制定的，相关人员在办理业务或操作设备时必须遵循的程序或步骤。
下载后可以对文件进行定制修改，请根据实际需要调整使用。
一、操作人员必须熟悉液下泵的结构，性
能及操作规程。
二、开泵之前必须做如下检查：
1、电器开关、接地线是否完好、可靠；
2、泵体各固定螺栓是否牢固；
3、连接管道、阀门是否完好，阀门开或关
是否正确；
4、盘车2—3转，检查转动部件是否正
常。
5、打料时应二人配合操作，取得联系后方
可启动泵。
三、泵在运转过程中，如发现异常应立即停泵检查。
不准运转检修，严禁用手或工具触及运转的转动部位，
四、应定期进行维护保养。
液下泵操作规程
液下泵操作
1 开车程序
1．1 检查贮缶液位是否正常。
1．2 各阀门、法兰、管道及各连接处是否严密。
1．3 检查泵各机部件是否完好。
1．4 若有润滑油，检查润滑油是否正常。
1．5 盘车2-3圈，检查转动是否灵活。
1．6 检查泵出口阀后所有与之相关阀开启是否正确。
1．7 启动电机。
1．8 开泵出口阀，根据工艺指标调节好泵流量。
1．9 正常操作时每小时作一次巡回检查，检查泵运转是否正常。
2 停车
2．1 关泵出口阀，停电。
2．2 关泵出口阀后所有打开的阀门。
2．3 在紧急情况下，可先停电，再关出口阀，然后按正常操作停车。
3 维护及故障处理
3．1日常维护
（1）、泵起动时应盘车，不允许缺液运行。
（2）、巡检时应重点检查泵润滑是否良好，工作时是否有异常声音，电机与轴承温度不允许超过70℃，绝对温升不超过35℃。
（3）、油封不允许泄漏，填料密封泄漏应符合要求。
（4）、保持设备卫生，电机不得用水冲洗。
3、2常见故障及处理方法。
液下泵操作规程
液下泵安全操作规程
1、液下泵的开停机，应严格按照操作、维护、检修规程的开停机顺序进行，不用潮湿的手触摸启停开关。
3、开机前应检查地面油污、淤泥，防止滑倒伤人。
检查泵池内是否有异物，打捞池内异物时应使用工具，并采取措施防止人员掉入池中。
3、液下泵启动前，必须先灌水，排出泵内及管内空气，检查并排除开机的不安全因素。
4、开关各闸阀，确保泵出物料送至规定位置。
5、泵在运行中，操作人员不得离开，应随时注意运行情况。
发现泵有异常情况应停车，切断电源，并挂警示牌，再进行检查修理。
6、处理泵的故障或检修时，都必须停机，切断电源，并挂警示牌。
7、泵池位置的照明要良好可靠，符合电气安全全技术要求。
FY型液下泵操作规程示范文本
FY型液下泵操作规程示范文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月FY型液下泵操作规程示范文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
一启动前注意事项：1.初次启动或检修后启动前必须检查电机的转动方向，从电机端看下应为顺时针方向旋转；2.泵体叶轮部分应浸入介质中；3.检查轴承腔内黄油的加注量，一般为油腔的1/2-1/3为宜；4.盘动联轴器，应感觉轻重均匀，无卡涩现象，否则不能启动；5.关闭泵出口阀门及压力表，必要时对填料密封通冷却水；二启动与运转：1.接通电源开关，设备启动，打开压力表，缓慢开启出口管阀门投入运行；2.运行中设备各轴承温度≤750C，必要时更换或补充轴承腔内油脂；3.随时检查设备运行状况，发现杂音、振动、发热等异常现象应立即停车处理。
三停车：应先慢慢关闭出口阀门，然后停电机，关闭压力表。
请在此位置输入品牌名/标语/sloganPlease Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion。
型液下泵操作规程
型液下泵操作规程型液下泵操作规程液下泵是一种专门用于输送液体的泵，常用于工业、农业和民用领域。
为了确保液下泵的安全和正常运行，下面将介绍操作液下泵的规程。
1. 检查液下泵的设备情况在操作液下泵之前，必须仔细检查液下泵的设备情况，比如泵身是否有损坏、电机是否运行正常等等。
如果发现问题，应先进行维修或更换设备再进行操作。
2. 确定液下泵的位置液下泵的选址应尽量靠近被输送液体的位置。
液下泵不宜放置在地势低洼、易积水的地方。
若必须放置在低洼位置，在脱水不足的情况下应增设防水阀和泵站。
3. 接插电线液下泵的电气接线要求必须符合安全操作规程。
接插电线时，必须先确认电压、电流和线路标志与液下泵标志一致，电气接线要紧固牢固，避免接线产生松动故障。
4. 填充液体在启动液下泵之前必须先将液体填充到泵内，使泵的吸口处充满液体。
若液下泵始终无法引起正常吸水，需检查液下泵吸口处是否有杂物堵塞。
5. 打开液下泵的电源开关打开液下泵的电源开关后，确认电机旋转方向是否正确。
如果方向错误，需要调整电机接线，保证液下泵能够正常运转。
6. 调节液下泵的流量调节液下泵的功率和流量，应根据被输送液体的特性和流量要求进行。
当液下泵运转时，可通过调整进出口阀门来控制流量大小。
7. 观察液下泵的运行情况在液下泵运转期间，要经常观察液下泵的运行情况，特别是电机运转情况。
随时注意液下泵的振动、噪音、温度等情况，如有异常状态应及时关机排除故障。
8. 关闭液下泵的电源开关液下泵运转完毕或出现异常情况时，应关闭液下泵的电源开关、进出口阀门等设备，保证液下泵的安全运行。
总之，操作液下泵的规程是非常重要的。
只有遵循这些规程，才能确保液下泵的正常运行和使用寿命，并保障人员和设备的安全。
液下泵操作规程
液下泵操作规程1 液下泵的开泵程序1.1 开泵前的准备工作1.1.1 检查各阀门的开启状况，压力表是否完好，是否有泄漏点；1.1.2 将油杯的油加满，每星期三将轴承盖的润滑脂加满；1.1.3 用手按顺时针方向盘动联轴器2~5圈检查是否灵活；1.1.4 检查电源；1.1.5 检查空气罐的压力是否达到需要的压力，要小于原氯压力，一般0.3MPa以上。
1.2 正常开泵1.2.1 稍打开中间槽的平衡阀，通盐酸系统至液氯系统能进中间槽即可；1.2.2 打开中间槽的进液阀，待液位合格后启动电机；1.2.3 当出口压力达到1.6MPa时，缓慢开启液下泵出口阀，待液下泵出口压力稳定后，完全打开出口阀；1.2.4 调节好空封压力，防止泄漏，一级密封压力比中间槽压力略高0.03MPa二级密封压力比一级密封压力略高0.03MPa，中间槽的排气口压力比二级密封压力略低0.1MPa 即可；1.2.5 控制好中间槽的液位，下限液位报警时，按停泵程序停泵。
2 液下泵的停泵程序2.1 正常停泵2.1.1 缓慢关闭出口阀再停电机；2.1.2 关闭计量槽液底阀；2.1.3 利用分配台使中间槽的平衡阀与液化系统连接，切断通向盐酸的阀门；2.1.4 调节好空封压力，防止泄漏，每半小时检查一次空气压力。
2.2 紧急停泵2.2.1 迅速关闭泵的出口阀再停泵，以免反转；2.2.2 其余再按正常停泵程序停泵。
3 岗位操作要点3.1 开泵前要检查中间槽、液下泵、计量槽各阀门情况，空封压力是否符合开车条件；3.2开泵前要用手盘动联轴器2~5圈，盘动困难或盘不动时或工作时出口压力低于1MPa，通知维修人员检修；3.3每次开泵前要加润滑油一次，每星期要加润滑脂一次；3.4停泵后，开启中间槽平衡阀与液化系统连接；3.5 处于备用机状况时三天内，每四小时用手盘动联轴器2分钟；3.6 停泵超过三天必须先排污，后抽空中间槽液氯再排污；3.7当密封空气压力低于氯气压力时，要及时通知调度，迅速关闭缓冲罐的空气压力，并开启氮封；3.8 中间槽抽负压时，千万要防止排污系统液体倒入液下泵，造成腐蚀。
