电气一次设计要点
电气一次设计要点
可研注意事项：开展工作之前先到相关部门进行搜资：变电站规模，站址情况，出线回路数，接线方式，是否征得规划部门同意。
去现场的时候要拍些所址的照片。
根据系统专业的提资绘制电气主接线图。
接线图应符合通用设计的要求：220kV出现设置3相PT;自耦变、三圈变的不同画法；标注设备参数的型号。
依据通用设计绘制电气总平面的图纸。
应注意：隔离开关的断口方向保持一致；正确标注出线间隔的相序（面对线路出线方向，从左到右依次为A、B、C）相；隔离开关的角度（45°或135°）；与线路专业配合，确定线路的走向，间隔的排列；间隔的排列应与主接线一致；尺寸的标注要规范。
报告中需交待清楚所址的归属问题，是否取得规划部门的同意。
初步设计注意事项：根据可研评审意见，开展工作。
到相关部门搜资，内容如下：变电所建设规模；各电压等级出线方向；本期、远景回路数及出线排列；对各配电装置布置形式的意见；主要电气一次设备选型的意见；所用变如何配置（接与母线还是线路）；是否设35kV消弧线圈；无功补偿装置形式的意见；甲方其他要求。
根据可研评审意见修改可研阶段的主接线和总平面。
增加全所直击雷保护范围图以及出线间隔、主变进线间隔、母线设备间隔的断面图。
施工图各个卷册注意事项：根据初设审查意见开展工作，每个卷册的注意事项如下：屋外配电装置（常规站）屋外配电装置平面布置图中需采用设备的实际形状，标注出场地所处的位置，在110(220)屋外配电装置或主变场地的什么方向。
如果是扩建工程就必需用虚线框标注出扩建间隔和设备。
有时前期工程中的相序标注是错误的，在扩建的时候就应及时更正相序。
在平面布置图中一些细微的环节比如套管定位尺寸就可以放在安装图和平断面图中加以反映。
在绘制平断面图的时候应标注弧垂，安全净距；标注安全净距的时候应标注在设备的电气部分，而不是支架之类的地方；标注构架的高度；要注意设备的接线端子的材质，如果是铜的就要选择铜铝过渡设备线夹；可调耐张绝缘子串与耐张绝缘子串的数量应该是一致的，而且在备注后应注明附连接金具；在数设备线夹的时候在涉及单相的地方就不必×3，在涉及三相的地方就必须×3；绘制不同断面的过程中要避免材料的重复统计；根据厂家提供的电流互感器出线和进线方向，绘制正确的断面，保证和主接线中的变比一致。
电力工程设计手册 24 火力发电厂电气一次部分
电力工程设计手册 24 火力发电厂电气一次部分一、概述本手册《电力工程设计手册 24 火力发电厂电气一次部分》是一本详细介绍火力发电厂电气一次部分设计的综合性手册。
本手册旨在为电气设计师提供有关火力发电厂电气一次部分的设计原则、方法、规范和标准，以便他们能够更好地完成火力发电厂电气一次部分的设计工作。
二、设计原则1. 安全性：电气一次部分的设计必须遵循安全原则，确保电厂的安全运行。
2. 经济性：在满足安全性的前提下，应尽可能降低电气一次部分的设计成本。
3. 可靠性：应采用高质量的电气设备，确保电厂电气一次部分的稳定运行。
4. 可维护性：应设计易于维护和检修的电气系统，以降低维护成本。
三、设计内容1. 电源系统：包括电源的选择、电源系统的配置和电源系统的保护。
2. 配电系统：包括配电线路的选择、配电设备的配置和配电系统的保护。
3. 变压器：包括变压器类型、容量、台数的选择，以及变压器的安装位置和保护。
4. 高压开关设备：包括高压开关柜的类型、规格、配置，以及高压开关设备的保护和控制。
5. 低压开关设备：包括低压配电柜的类型、规格、配置，以及低压开关设备的控制和保护。
6. 电缆和母线：包括电缆的选择、敷设方式和母线的配置。
7. 防雷和接地：包括防雷系统的设计、接地系统的配置和接地电阻的测量。
四、设计方法1. 计算和校核：根据火力发电厂的需求和规范，进行电气一次部分的计算和校核，确保设计的合理性和可行性。
2. 图纸和说明：根据设计内容，绘制相应的图纸，并编写相应的设计说明，以确保其他专业人员能够理解设计意图。
3. 设备选型：根据设计要求，选择合适的电气设备，并进行成本效益分析，以确保选择的设备既满足设计要求，又具有经济性。
五、设计规范和标准1.《电力工程设计规范》：这是电气一次部分设计的基本规范，规定了电气一次部分的设计原则、方法、规范和标准。
2.《电气装置安装工程设计规范》：这是电气一次部分设计的具体规范，规定了电气一次部分的具体设计和安装要求。
电力工程设计手册 08 火力发电厂电气 一次设计
电力工程设计手册 08 火力发电厂电气一次设计火力发电厂是一种利用燃煤、燃气、燃油等传统能源的发电方式，是电力工程中非常重要的一环。
在火力发电厂的设计中，电气系统的一次设计是至关重要的环节。
一、火力发电厂电气系统的组成火力发电厂的电气系统是由发电机、变压器、断路器、配电设备、控制系统等组成的。
发电机是火力发电厂的核心设备，主要负责将机械能转换成电能。
变压器则负责将发电机产生的电能升压，以便输送到输电网中。
断路器是用来保护电气设备和人员安全的设备，具有过载保护、短路保护等功能。
配电设备包括配电柜、开关柜等，用来将发电机产生的电能分配到各个用电设备中。
二、火力发电厂电气系统设计的要点1.负载计算：在进行火力发电厂电气系统设计时，首先要进行负载计算，确定发电机的额定容量，以确保能够满足电力需求。
2.电气设备选型：在进行电气设备选型时，需要考虑设备的可靠性、安全性、维护便捷性等因素，同时要注意设备之间的匹配性，以确保整个电气系统能够正常运行。
3.接地设计：火力发电厂的电气系统接地设计是非常重要的环节，必须确保接地电阻符合规定要求，以确保人员和设备的安全。
4.保护系统设计：火力发电厂的电气系统设计中，保护系统设计是至关重要的，包括过载保护、短路保护、接地保护等，以确保电气设备和人员安全。
5.防雷设计：火力发电厂是一个高压大电流的环境，容易受到雷击影响，因此在进行电气系统设计时，要考虑防雷设计，使用避雷设备等措施防止雷击对电气系统的影响。
三、火力发电厂电气系统设计的优化1.采用先进的设备：在进行电气系统设计时，可以采用先进的设备，如数字化保护装置、远动控制系统等，提高电气系统的自动化水平，减少人工干预。
2.优化布局：火力发电厂的电气系统设计中，布局也是非常关键的一环，要合理布置电气设备，确保设备之间的配合协调，减少线路损耗，提高系统效率。
3.合理选择导线：在火力发电厂的电气系统设计中，导线的选择也是非常重要的，要根据实际情况选择合适的导线类型和规格，以减少线路损耗，提高系统效率。

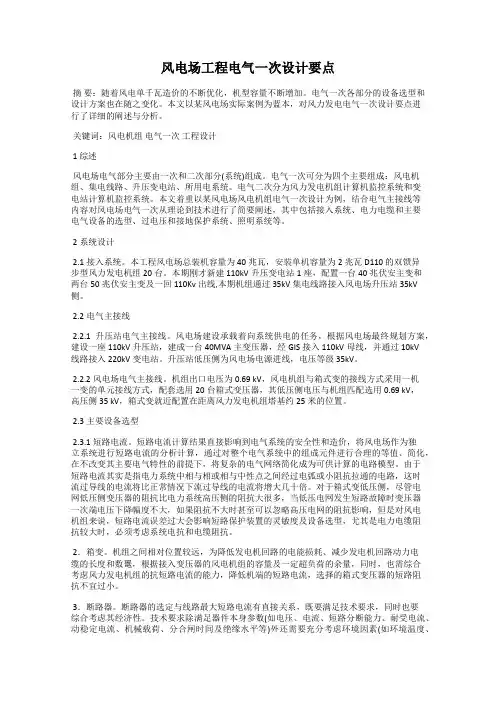

风电场工程电气一次设计要点
风电场工程电气一次设计要点摘要：随着风电单千瓦造价的不断优化，机型容量不断增加。
电气一次各部分的设备选型和设计方案也在随之变化。
本文以某风电场实际案例为蓝本，对风力发电电气一次设计要点进行了详细的阐述与分析。
关键词：风电机组电气一次工程设计1 综述风电场电气部分主要由一次和二次部分(系统)组成。
电气一次可分为四个主要组成：风电机组、集电线路、升压变电站、所用电系统。
电气二次分为风力发电机组计算机监控系统和变电站计算机监控系统。
本文着重以某风电场风电机组电气一次设计为例，结合电气主接线等内容对风电场电气一次从理论到技术进行了简要阐述，其中包括接入系统、电力电缆和主要电气设备的选型、过电压和接地保护系统、照明系统等。
2系统设计2.1接入系统。
本工程风电场总装机容量为40兆瓦，安装单机容量为2兆瓦D110 的双馈异步型风力发电机组20台。
本期刚才新建110kV升压变电站1座，配置一台40兆伏安主变和两台50兆伏安主变及一回110Kv出线,本期机组通过35kV集电线路接入风电场升压站35kV 侧。
2.2电气主接线2.2.1升压站电气主接线。
风电场建设承载着向系统供电的任务，根据风电场最终规划方案，建设一座110kV升压站，建成一台40MVA主变压器，经GIS接入110kV母线，并通过10kV线路接入220kV变电站。
升压站低压侧为风电场电源进线，电压等级35kV。
2.2.2风电场电气主接线。
机组出口电压为0.69 kV，风电机组与箱式变的接线方式采用一机一变的单元接线方式，配套选用20台箱式变压器，其低压侧电压与机组匹配选用0.69 kV，高压侧35 kV，箱式变就近配置在距离风力发电机组塔基约25米的位置。
2.3主要设备选型2.3.1短路电流。
短路电流计算结果直接影响到电气系统的安全性和造价，将风电场作为独立系统进行短路电流的分析计算，通过对整个电气系统中的组成元件进行合理的等值、简化，在不改变其主要电气特性的前提下，将复杂的电气网络简化成为可供计算的电路模型。
机电一次、二次电气设计内容及划分
机电一次、二次电气设计内容及划分机电一次、二次电气设计是指建筑物中的基础电气系统设计及其细分设计。
一次电气设计包括建筑物的总线电气系统，主要负责电力输送和供电负荷分配。
二次电气设计则是指建筑物内部的细分电气系统设计，主要负责各种设备和系统的供电、控制和保护。
一次电气设计内容一次电气设计主要包括以下几个方面的内容：1. 供电系统设计：确定建筑物的供电来源、电压等级和接入方式。
2. 配电系统设计：设计建筑物内的电力分配系统，包括主配电室、配电柜、配电盘等。
3. 输入输出系统设计：涉及建筑物与外部电力网络的连接，例如主配电室与变电站的连接。
4. 电力负荷计算：确定建筑物的用电负荷，进行电源规模和输电线路的选型。
5. 电气设备选型：选择适合建筑物用电需求的电气设备，包括变压器、开关设备、电能计量设备等。
6. 配电网络保护设计：确定各级配电设备的保护方案，包括过流保护、短路保护、接地保护等。
二次电气设计内容二次电气设计则是在一次电气系统基础上的进一步细分设计，主要包括以下几个方面的内容：1. 照明系统设计：确定建筑物内的照明需求，设计适合的照明方案，包括灯具选择、照明布局等。
2. 通信系统设计：设计建筑物内的各种通信设备和系统，包括电话、网络、安防监控等。
3. 自动控制系统设计：设计建筑物内的各种自动控制设备和系统，如空调自控、门禁系统等。
4. 电梯系统设计：确定建筑物内电梯的电气设计需求，包括电梯供电、控制和安全保护等。
5. 给排水系统设计：设计建筑物内的给水、排水系统的电气部分，如水泵、污水处理设备等。
6. 特殊设备电气设计：根据建筑物内特殊设备的需求进行电气设计，如电梯、升降机、消防设备等。
划分与关系机电一次、二次电气设计是建筑物电气系统设计的两个重要层面，相互关联又有不同的侧重点。
一次电气设计主要是对建筑物整体电力系统的设计，而二次电气设计则是对建筑物内部细分系统的设计。
二次电气设计的内容根据一次电气设计的结果进行细化和补充。
电力系统接线设计原则及电气一次设计技术要点
电力系统接线设计原则及电气一次设计技术要点摘要：随着我国综合实力，尤其特别是科技水平的日益提升，在人民生活水平不断提升的同时，社会生产用电和生活用电量也大幅度提升，电能在当今社会的发展中已经占据了重要位置。
本文对电力系统接线设计原则以及电气一次设计技术要点进行分析，具体论述了设计原则和设计技术的部分难点、重点，旨在对电力管理技术人员及相关同行们提供参考和帮助。
关键词：电力系统；接线设计理论；电气设计引言：随着经济建设和科学技术的飞速发展，我国已经开始进行电力能源的管理和改革。
我国电能的输送能力在不断变强，为进一步提升电能的输送能力，很大一批输电电缆以及变压设备进行了更换，生产用电和生活用电也能够更加稳定可靠。
发电厂作为电能的管理系统，它也随着发展要求进行相关调整和完善，树立全局观念和可持续发展的理念。
最后，对于电力系统中的以下两个方面：接线的设计准则、电气设计技术要点，我将做出相关的分析，通过下面内容的分析，为今后能够达到更方便、更科学严谨、更稳定的电力供应系统提供基础。
1.供电系统的主要接线设计及电气设计方法随着我国科学技术的大力发展，近些年新型技术的引进与研发给我们带来了许多成果，例如最新的遥感定位技术、数字化设计近等技术的突破，都为电力系统以及我国的供电企业带来了新的发展思路。
在当下的电力生产中，最根本的工作目标是要确保供电的可靠性和稳定性、可靠性，这一点已经成为共识。
如何实现可靠性取决于供电企业对于电力系统的设计方法之中。
其中，选择科学化、合理化的连接线路方法和技术极为重要。
目前来说，电路系统的设计思路主要包括以下几个方面：电压、供电频率以及如何使得电路稳定可靠。
电路的主要线路设计不仅仅是一个整体，更是一个相对多方向多理论元的工作，需要从不同的方面进行调整改变，模式、内容、工作条件缺一不可。
主接线在整个系统中处于作用中心，其设计思路是基于如下四个方面为基础进行的：第一，电学工程的基本建设步骤；第二，电力线路的初始搭建阶段；第三，电力线路的技术阶段；第四，电力线路的铺设施工阶段。
110kV变电所电气一次设计
第 1 章原始资料分析1.变电站的地址和地理位置选择：建设一个变电站要考虑到地理环境、气象条件等因素，包括：⑴年最高温度、最低温度。
⑵冬季、夏季的风向以及最大风速。
⑶该地区的污染情况。
2.确定变电站的建设规模设计⑴电压等级有两个：110kV 10kV。
⑵主变压器用两台。
⑶进出线情况：110kV有两回进线，10kV有18回出线。
3.设计110kV和10kV侧的电气主接线：通过比较各种接线方式的优缺点、适用范围，确定出最佳的接线方案。
⑴110kV侧有两回进线，为电源进线，此时宜采用桥形接线，根据桥断路器的安装位置，可分为内桥和外桥接线两种，比较这两种接线的特点，适用范围，确定110k V侧的接线方式为内桥接线。
⑵10kV侧有18回出线，可供选择的接线方式有：①单母线分段接线。
②双母线以及双母线分段。
③带旁路母线的单母线和双母线接线。
比较这几种接线方式的优缺点，适用范围，确定出10K V侧的接线方式为单母线分段接线。
4.计算短路电流及主要设备选型。
⑴主变压器的型号、容量、电压等级、冷却方式、结构、容量比和中性点接地方式的选择等。
①主变的容量：主变容量的确定应根据电力系统5-10 年发展规划进行。
当变电所装设两台及以上主变时，每台容量的选择应按照其中任一台停运时，其余容量至少能保证所供一级负荷或为变电所全部负荷的60-80%。
②接线方式：我国110kV及以上电压，变压器三相绕组都采用“YN'联接；35kV采用“Y” 联接，其中性点多通过消弧线圈接地。
因此，普通双绕组一般选用YN，d11 接线；三绕组变压器一般接成YN，y，d11 或YN，yn，d11 等形式。
5.绘制电气主接线图；总平面布置图；110kV和10kV的进出线间隔断面图等有关图纸。
6.简要设计主变压器继电保护的配置、整定计算选择几个特殊的短路点：如110k V侧、10kV母线上。
根据系统的短路容量进行整定计算。
7.防雷接地设计防雷设计要考虑到年雷暴日，保护范围等因素。
电力工程电气设计手册电气一次部分
电力工程电气设计手册电气一次部分随着科技的不断发展，电力工程的技术水平也得到了极大的提高，而电气设计也越来越重要。
电力工程电气设计手册是针对设计和工程技术师编制的一本涵盖了各个方面的完全设计手册。
本文将会分析电力工程电气设计手册电气一次部分涵盖的主要内容，并对其进行详细的介绍。
1. 引言在电力工程电气设计的一次部分，首先需要对于设计目标进行明确，以确保所设计的系统满足要求。
在引言部分，详细介绍了要求、规定、标准和规范，以及针对本设计手册中所涵盖的所有系统的技术要求。
2. 设计原则电气一次设计的主要目标是满足设计要求，并考虑人类的生命安全、财产安全和环境保护。
在此基础上，设计时需要考虑诸如可靠性、安全性、经济性、可维护性和可用性等问题。
3. 电压等级在设计中，需要明确所设计的电网的电压等级，以决定电气设备的类型和规格。
一般来说，电力网中的电压等级分为高压、中压、低压，或者极高压、超高压、特高压、高压、中压、低压等级。
电压等级不仅影响设备的选型和规格，还影响到维修、运行等方面。
4. 线路设计线路设计是电气一次设计中非常重要的一部分。
本章节主要内容包括：线路类型、线路损耗、减损降噪、线路工程参数、线路结构、连结和接地等。
线路设计应该考虑到以下要素：输电功率、线路绕组电流、线路电阻和电感等参数。
5. 变电站设计在电气一次设计中，变电站的设计也非常重要。
变电站设计主要包括：变电站类型、变电站结构、变电站规格、变电站负荷和电源设计等。
变电站的设计应该考虑到以下要素：供电可靠性、变送器容量、变压器耐压能力、变压器绕组电冲击等考虑因素。
6. 电气一次装置的选择在电气一次设计中，电气装置是一个非常重要的环节。
该章节主要介绍了各类装置的类型、规格、原理、应用范围等。
电气一次装置的选择需要考虑的因素主要有：可靠性、性能、价格、燃料消耗量和保养成本等。
7. 自动化控制和保护在电气一次设计中，自动化控制和保护也是非常重要的一部分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
可研注意事项：开展工作之前先到相关部门进行搜资：变电站规模，站址情况，出线回路数，接线方式，是否征得规划部门同意。
去现场的时候要拍些所址的照片。
根据系统专业的提资绘制电气主接线图。
接线图应符合通用设计的要求：220kV出现设置3相PT;自耦变、三圈变的不同画法；标注设备参数的型号。
依据通用设计绘制电气总平面的图纸。
应注意：隔离开关的断口方向保持一致；正确标注出线间隔的相序（面对线路出线方向，从左到右依次为A、B、C）相；隔离开关的角度（45°或135°）；与线路专业配合，确定线路的走向，间隔的排列；间隔的排列应与主接线一致；尺寸的标注要规范。
报告中需交待清楚所址的归属问题，是否取得规划部门的同意。
初步设计注意事项：根据可研评审意见，开展工作。
到相关部门搜资，内容如下：变电所建设规模；各电压等级出线方向；本期、远景回路数及出线排列；对各配电装置布置形式的意见；主要电气一次设备选型的意见；所用变如何配置（接与母线还是线路）；是否设35kV消弧线圈；无功补偿装置形式的意见；甲方其他要求。
根据可研评审意见修改可研阶段的主接线和总平面。
增加全所直击雷保护范围图以及出线间隔、主变进线间隔、母线设备间隔的断面图。
施工图各个卷册注意事项：根据初设审查意见开展工作，每个卷册的注意事项如下：屋外配电装置（常规站）屋外配电装置平面布置图中需采用设备的实际形状，标注出场地所处的位置，在110(220)屋外配电装置或主变场地的什么方向。
如果是扩建工程就必需用虚线框标注出扩建间隔和设备。
有时前期工程中的相序标注是错误的，在扩建的时候就应及时更正相序。
在平面布置图中一些细微的环节比如套管定位尺寸就可以放在安装图和平断面图中加以反映。
在绘制平断面图的时候应标注弧垂，安全净距；标注安全净距的时候应标注在设备的电气部分，而不是支架之类的地方；标注构架的高度；要注意设备的接线端子的材质，如果是铜的就要选择铜铝过渡设备线夹；可调耐张绝缘子串与耐张绝缘子串的数量应该是一致的，而且在备注后应注明附连接金具；在数设备线夹的时候在涉及单相的地方就不必×3，在涉及三相的地方就必须×3；绘制不同断面的过程中要避免材料的重复统计；根据厂家提供的电流互感器出线和进线方向，绘制正确的断面，保证和主接线中的变比一致。
应用卫总编写的程序，进行导线的拉力计算。
计算的过程中要将所需数据正确输入如：构架的高度，两构架的高差，构架间距，引下线的个数。
关于引下线的个数尤其需要特别注意，比如在断面图中看到三根导线我们就有可能将其视为3根引下线，其实那有可能只是1根引下线的三相。
断路器和电流互感器的高度应该互相配合，以保证管母线两端基本在同一高度。
母线平断面：支柱绝缘子的支架高度并不都是一样高，一般2或3个间隔安装母线伸缩节，那么每一段管母的中间部分的支架就应比其它的支架相应高10mm，便于滴水；接地刀的支架高度＋接地刀的高度＝支柱绝缘子的高度＋支柱绝缘子支架的高度；分段间隔的支柱绝缘子会相应增加12个。
在绘制安装图的过程中，很多部件可以看做是一个整体，因此在安装的过程中一些部件之间的距离就不必标出。
图纸中的字体大小应是图纸比例的5倍，标注的字体大小应是图纸比例的3.5倍，一张图纸中只能有一种字体。
整个工程中接地体的安装应尽量沿同一个方向。
安装图的名称应与目录的名称一致。
所有的支架高度以及安装方式应与提资相一致。
断路器安装图：标注相序；相间距离；安装方向；注明地角螺栓是否由厂家提供；标明接线端子板的质地。
隔离开关安装图：标注相序；相间距离；安装方向；安装图中的正视图，侧视图，俯视图必需严格遵守绘图要求，可以一一对应起来；与厂家联系，确认安装设备所需的一些配件如设备底座的安装螺栓、水平连杆、垂直连杆是否由厂家提供，并加以说明；由土建专业带来的操作机构安装板或槽钢也应加以说明；标明操作机构电动或手动，以及操作机构的型号。
电流互感器：标注进线和出线方向；安装方向；一次端子板的详图和质地。
避雷器：安装方向；与厂家联系，确认安装避雷器和放电记数器的螺栓及附件是否提供。
支柱绝缘子：母线支柱绝缘子的安装一般可以套用相似工程的图纸，套用图纸的时候注意核对支架的高度＋支柱绝缘子的高度是否满足要求。
户外棒形支柱绝缘子的高度也应满足断面图的要求尺寸。
屋外配电装置（GIS）开展本卷册的设计工作之前，要先与厂家确认资料。
确认资料的时候需注意：厂家提供的单线图与主接线图是否一致，如设备的参数，设备的安放顺序；核对GIS接地网的图纸，确认接地块和预埋件由谁提供以及能否实现现场施工要求；确认使用珩车或是挂钩；确认设备之间的安全距离；确认设备尺寸是否满足安装场地的大小要求。
施工图中GIS接线示意图根据核对无误的厂家资料绘制，除了标明设备之间的气室分隔情况，还应表示出母线上气室的分隔情况；GIS一般采用电磁式电压互感器；电压互感器放在隔离刀后面以方便检修。
进出线的断面图也应根据厂家资料绘制；需增加关于珩车或是挂钩的最小高度的要求说明；对于出线间隔应画出相应的绝缘子，主变进线间隔画出套管的位置和高度。
GIS室接地布置图根据厂家提供的接地网图纸绘制，图中需标注室内的一、二次电缆沟走向；接地块的安装详图；如何与主网实现可靠连接。
35kV屋内配电装置开展设计工作之前与厂家核对资料：开关柜的一次接线示意图中核对数量、设备的型号参数以及接线形式；开关柜的基础图中预埋件的位置是否合理；接地变或消弧线圈的平断面图中安全净距是否满足要求；各种设备的安装是否满足机械强度要求。
开关柜配置接线图根据厂家资料绘制，需注意字体的统一，注意设备的数量、型号、参数等数据的准确性。
开关柜的平面布置图应与主接线中出线的位置一一对应；与业主确认各个开关柜的出线方向；一、二次电缆沟的位置合理、大小需满足电缆的安装要求；母线桥的布置应避开梁。
开关柜的断面图：标注一次电缆沟的大小；二次电缆沟如何实现连接；母线桥与开关柜如何实现连接；图中开关柜应采用设备的实际形状；标明室内标高；标明穿墙套管的高度；注意一、二次电缆沟的画法。
接地变或消弧线圈的平断面图根据厂家资料绘制，设计的时候需标注设备与导线之间的安全净距。
设备的安装图同上一节的内容。
主变压器安装及各级电压进线主变场地平面布置图：母线桥支架的定位要准确，尽可能使得支架中心与（穿墙）套管的中心重合；标注风冷控制柜、充氮灭火柜、变压器中性点隔离开关（避雷器）的位置；一些细节尺寸可以在相关的图纸中反应。
断面图：不同电压等级的绝缘子大小不一致，绘图的时候序加以注意；避雷器等设备不应重复统计，未在本卷册统计的材料量需标明所属卷册；断面中设备的安装方向应与安装图中标注的方向一致；对于非常规站，要标注GIS室的标高、套管的高度。
主变场地35kV母线桥平面布置图：主变基础和构架应有明确的定位；矩形母线固定金具＝支柱绝缘子的数量＋2×母线伸缩节的数量＋导线终端固定装置的数量；槽钢或钢板的型号必须与安装图相一致；槽钢的数量和长度应仔细数清。
主变场地35kV消弧系统平、断面布置图：隔离开关的朝向、定位；一次接线示意图中设备的型号应注明；说明铜排或铝排之间如何连接；支架或基础的高度应与提资一致。
主变压器安装：标明基础中心线、主变中心线、构架中心线、油坑中心线；说明风冷柜和充氮灭火柜的定位；标注220、110、35（20）kV配电装置的方向；核对套管端子的材质；消防柜的基础上一般焊接两块槽钢，消防柜内埋管的位置和高度交待清楚；土建预埋钢板的位置必须与提资一致。
导线终端固定装置：该图纸一般情况下可以套用，但是对于不同的工程要特别注意设备线夹的角度，不同角度套用的图纸不一样。
母线伸缩节安装图：不同的母排所选用的母线伸缩节不一样；伸缩节的型号应与母线的型号配合。
耐张及可调绝缘子串组装图：套图的时候应注意与何种单线连接，单母线、双母线对应的图纸不一样。
35kV并联电容器装置接线图：标注正确的设备型号与数量；字体大小保持一致；列入电容器柜卷册的设备应加以区别并配以说明。
平面布置图：确认电缆沟的走向、核对隔离开关的相序。
断面图：根据厂家资料绘制，设备采用实际形状；支架或基础的高度应与对土建专业的提资保持一致；标注的尺寸不可以用文字代替，必须按照1：1的比例绘制；电力电缆一般依据现场实测为准；注意设备接线端子的材质，选择合适的金具。
安装基础图：交待清楚各种预埋件的尺寸，个数以及安装位置；基础或支架的高度与提资一致；标注清楚各支架的名称。
电气设备安装图中需交待基础或支架的高度，应与安装基础图的尺寸一致。
防雷、接地及屋外动力照明卷册说明：可以在其它工程的图纸基础上绘制。
设计的时候需变更相应的数据，如：避雷针的数量、高度；接地部分的各种电压的数值（每个工程都必须用MATHCAD计算）；水平、垂直接地体的型号。
全所直击雷保护布置图：利用卫总编写的程序进行防雷计算。
计算之前先给各个避雷针进行标号。
适当调节保护高度，使得全所得以保护。
全所接地布置图：主接地网不可布置的太密；有避雷器的地方就应设置垂直接地极；避雷针处应设置集中接地极；电缆沟内布置通长扁钢（铜排）；进所大门、主控制楼以及35kV配电装置室入口处设帽沿式均压带，以避免跨步电压对人体的危害。
屋顶避雷带（GIS站）：说明避雷带采用何种材料敷设；避雷带的敷设不易过密；说明避雷带如何引下敷设。
各楼层的接地布置图：实现与主网的可靠连接；同一配电装置楼不同楼层的向下引线和向上引线应一致；标注电缆沟的位置，并在电缆沟内铺设扁钢（铜排）；与二次专业核对二次设备的排放顺序，合理布置二次设备室的防雷接地；电容器柜内应设置集中接地极。
屋外照明、动力系统图：合理布置负荷，保证三相基本平衡；注意自动开关的型号。
屋外动力、照明布置图及材料汇总表：各回路的编排顺序应与系统图一致；各种灯具的示意图应不同；灯具的布置应能满足照明的要求；选择合适大小的灯具。
屋外场地投光灯安装图：投光灯的高度应与其它相关图纸一致。
端子箱、配电箱安装图：一般为套用图纸。
屋内动力、照明屋内动力照明系统图：合理布置负荷，保证三相基本平衡；注意自动开关的型号。
各楼层的照明布置图：风机和配电装置室的空调需配置三相四线插座；各种灯具的标识应有所区别；参考同一地区规模相似的工程中相关卷册图纸。
火灾报警装置火灾报警控制器工作原理框图：套图的时候注意更改报警按钮或火灾探测器的个数。
各楼层火灾探测器布置图：220kVGIS、110kVGIS室楼层高，不便于火灾探头的安装，故GIS室采用红外光束感烟探测器，安装于墙壁两侧，发射端与接收端之间不能有阻隔物。
上述火灾探头与红外对射感烟探测器接收端分别通过电缆与设在主控室内保卫室控制器连接，当某处有火情时，探头便将火警信号送入控制器，控制器将发出声光信号。
