断路器选型基本原则
断路器的选择原则
断路器的选择原则1、一般选用原则(1)根据用途选择断路器的型式及极数；根据最大工作电流选择断路器的额定电流；根据需要选择脱扣器的类型、附件的种类和规格。
具体要求是：①断路器的额定工作电压≥线路额定电压；②断路器的额定短路通断能力≥线路计算负载电流；③断路器的额定短路通断能力≥线路中可能出现的最大短路电流（一般按有效值计算）；④线路末端单相对地短路电流≥1.25倍断路器瞬时（或短延时）脱扣整定电流；⑤断路器欠压脱扣器额定电压等于线路额定电压；⑥断路器的分励脱扣器额定电压等于控制电源电压；⑦电动传动机构的额定工作电压等于控制电源电压；⑧断路器用于照明电路时，电磁脱扣器的瞬时整定电流一般取负载电流的6倍。
(2)采取断路器作为单台电动机的短路保护时，瞬时脱扣器的整定电流为电动机启动电流的1. 35倍（DW系列断路器）或1.7倍（DZ系列断路器）。
(3)采用断路器作为多台电动机的短路保护时，瞬时脱扣器的整定电流为1.3倍最大一台电动机的启动电流再加上其余电动机的工作电流。
(4)采用断路器作为配电变压器低压侧总开关时，其分断能力应大于变压器低压侧的短路电流值，脱扣器的额定电流不应小于变压器的额定电流，短路保护的整定电流一般为变压器额定电流的6-10倍；过载保护的的整定电流等于变压器的额定电流。
(5)初步选定断路器的类型和等级后，还要与上、下级开关的保护特性进行配合，以免越级跳闸，扩大事故范围。
2、电动机保护用断路器的选用电动机保护用断路器可分为两类：一类是指断路器只作保护而不负担正常操作；另一类是指断路器需兼作保护和不频繁操作之用。
后一类情况需考虑操作条件和电寿命。
电动机保护用断路器的选用原则为：(1) 长延时电流整定值等于电动机额定电流。
(2) 瞬时整定电流：对保护笼型电动机的断路器，瞬时整定电流等于（8-15）倍电动机额定电流，取决于被保护电动机的型号、容量和启动条件；对于保护绕线转子电动机的断路器，瞬时整定电流等于（3-6）倍电动机额定电流，取决于被保护绕线转子电动机的型号、容量和启动条件。
断路器选用的一般原则是什么
断路器选用的一般原则是什么？目前，断路器被广泛用于低压电网中作过载、短路保护。
如果选用不当，可能会发生误动作或不动作，失去保护作用，甚至产生安全隐患。
因此，应根据具体使用条件、与相邻电器的配合以及断路器的结构特点等因素，选择最合适的断路器类型。
1.类型的选择应根据电路的额定电流、保护要求和断路器的结构特点来选择断路器的类型。
例如，对于额定电流600A以下，短路电流不大的场合，一般选用塑壳式断路器；若额定电流比较大，则应选用万能式断路器；若短路电流相当大，则应选用限流式断路器；在有漏电保护要求时，还应选用漏电保护式断路器。
需要说明的是，近年来，塑壳式断路器的额定电流等级在不断地提高，现已出现了不少大容量塑壳式断路器；而对于万能式断路器则由于新技术、新材料的应用，体积、重量也在不断减小。
从目前情况来看，如果选用时注重选择性，应选用万能式断路器；而如果注重体积小、要求价格便宜，则应选用塑壳式断路器。
2.电气参数的确定断路器的结构选定后，接着需选择断路器的电气参数。
所谓电气参数的确定主要是指除断路器的额定电压、额定电流和通断能力外，一个重要的问题就是怎样选择断路器过电流脱扣器的整定电流和保护特性以及配合等，以便达到比较理想的协调动作。
选用的一般原则（指选用任何断路器都必须遵守的原则）如下：1）断路器的额定工作电压≥线路额定电压；2）断路器的额定电流≥线路计算负载电流；3）断路器的额定短路通断能力≥线路中可能出现的最大短路电流（一般按有效值计算）；4）线路末端单相对地短路电流≥1.25倍断路器瞬时（或短延时）脱扣器整定电流；5）断路器脱扣器的额定电流≥线路计算电流；6）断路器欠电压脱扣器额定电压=线路额定电压（并非所有断路器都需要带欠电压脱扣器，是否需要应根据使用要求而定。
在某些供电质量较差的系统，选用带欠电压保护的断路器，反而会因电压波动而经常造成不希望的断电。
在这种场合，若必须带欠电压脱扣器，则应考虑有适当的延时）；7）断路器分励脱扣器的额定电压=控制电源电压；8）电动操作机构的额定工作电压=控制电源电压；9）断路器的类型应符合安装条件、保护功能及操作方式的要求；10）一般情况下，保护变压器及配电线路可选用万能式断路器，保护电动机可选塑料外壳式断路器；11）校核断路器的接线方向，如果断路器技术文件或端子上表明只能上进线，则安装时不可采用下进线，母线开关一定要选用可下进线的断路器；需要注意的是，选用时除一般选用原则外，还应考虑断路器的用途。
断路器一般选用原则
低压断路器（空气开关）典型产品低压断路器主要分类方法是以结构形式分类，即开启式和装置式两种。
开启式又称为框架式或万能式，装置式又称为塑料壳式。
断路器一般选用原则（1）断路器的额定工作电压≥线路额定电压。
（2）断路器的额定电流≥线路负载电流。
（3）断路器的额定短路通断能力≥线路中可能出现的最大短路电流(按有效值计算)。
（4）线路末端单相对地短路电流≥1.25倍断路器瞬时脱扣器整定电流。
（5）断路器的欠电压脱扣器额定电压＝线路额定电压。
（6）断路器分励脱扣器额定电压＝控制电源电压。
（7）电动传动机的额定工作电压＝控制电源电压。
（8）校核断路器允许的接线方向。
有些型号断路器只允许上进线，有些型号允许上进线或下进线。
低压断路器的选用原则1）根据线路对保护的要求确定断路器的类型和保护形式--确定选用框架式、装置式或限流式等。
2）断路器的额定电压UN应等于或大于被保护线路的额定电压。
3）断路器欠压脱扣器额定电压应等于被保护线路的额定电压。
4）断路器的额定电流及过流脱扣器的额定电流应大于或等于被保护线路的计算电流。
5）断路器的极限分断能力应大于线路的最大短路电流的有效值。
6）配电线路中的上、下级断路器的保护特性应协调配合，下级的保护特性应位于上级保护特性的下方且不相交。
7）断路器的长延时脱扣电流应小于导线允许的持续电流。
（1）装置式断路器装置式断路器有绝缘塑料外壳，内装触点系统、灭弧室及脱扣器等，可手动或电动(对大容量断路器而言)合闸。
有较高的分断能力和动稳定性，有较完善的选择性保护功能，广泛用于配电线路。
目前常用的有DZl5、DZ20、DZXl9和C45N （目前已升级为C65N）等系列产品。
其中C45N（C65N）断路器具有体积小，分断能力高、限流性能好、操作轻便，型号规格齐全、可以方便地在单极结构基础上组合成二极、三极、四极断路器的优点，广泛使用在60A及以下的民用照明支干线及支路中(多用于住宅用户的进线开关及商场照明支路开关)。
断路器选择规范要求
断路器选择规范要求篇一：各种断路器选择原则断路器选择的原则摘要：最常见的负载有配电线路、电动机和家用与类似家用（照明、家用电器等）三大类。
以此相对应的便有配电保护型、电动机保护型和家用及类似家用保护型的断路器。
这三类断路器的保护性质和保护特性是不相同的。
关键词：断路器选用原则使用要点一、不同的负载应选用不同类型的断路器最常见的负载有配电线路、电动机和家用与类似家用（照明、家用电器等）三大类。
以此相对应的便有配电保护型、电动机保护型和家用及类似家用保护型的断路器。
这三类断路器的保护性质和保护特性是不相同的。
（一）、对配电型断路器而言，它有A类和B类之分：A类为非选择型，B类为选择型。
所谓选择型是指断路器具有过载长延时、短路短延时和短路瞬时的三段保护特性。
万能式（又称框架式）断路器中的DW15系列、DW17（ME）系列、AH系列和DW40、DW45系列中大部分是B型，而DZ5、DZ15、DZ20、TO、TG、CM1、TM30及HSM1等系列和万能式DW15、DW17的某些规格因仅有过载长延时、短路瞬时的二段保护，它们是属于非选择型的A类断路器。
选择性保护，如图1所示。
图 1当F点短路时，只有靠近F点的QF2断路器动作，而上方位的QF1断路器不动作，这就是选择性保护（由于QF1不动作，就使未发生故障的QF3、QF4支路保持供电）。
如果QF2和QF1都是A类断路器，则F点发生短路，短路电流值达一定值时，QF1、QF2同时动作，QF1断路器回路及其下的支路全部停电，就不是选择性保护了。
能够实现选择性保护的原因是，QF1为B类断路器，它具有短路短延时性能，当F点短路时，短路电流流过QF2支路，也流过QF1回路，QF2的瞬时动作脱扣器动作（通常它的全分断时间不大于0.02s即≤0.02s），因QF1的短延时，QF1在0.02s内不会动作（它的短延时≥0.1s或0.2、0.3 、0.4s）。
在QF2动作切断故障线路时，整个系统就恢复了正常。
低压断路器的选型与整定的基本原则
低压断路器的选型与整定的基本原则摘要：低压供电系统的断路器一般也是自动开关，它具有自动开关的功能，在失压、欠压、超载、短路等情况，都能够发挥保护的功能；而电源断路器在低压供电系统中，也往往作为供电回路、发电机的装置而出现，保护供电系统工作正常的情况，并实现了有效的管理与维护。
另外，由于在低压系统中断路器的质量设备的性能之间，也存在着很直接的关系。
所以，为确保设备处于安全的工作环境，对于在低压系统中断路器的质量性能，也给出了相应更严格的规定，在以下的文章中，从设备选型与整定的方面对低压系统中断路器，做出了比较简单的分类与介绍。
关键词：低压设备；断路器；选型；整定、在配电网的供电系统中，断路器是常用的一个电力装置，主要是起保护的功能。
角尽管如此，低压供电系统的断路器在运用的过程中，还是面临着不少的困难，比如：低压供电系统的线路分段水平的高低和尺寸问题等方面，如果是出现任意方面的错误，就会干扰低压供电系统中断路器的正常工作，供电系统就会很容许出现问题。
1低压断路器的基本概述及原理图1.1低压断路器的基本概述低压断路器是整个供电配电体系中相当关键的组成部分，具有电力系统的手动投入的基本功能，同时还能够在线路出现故障之后发生功能。
如果严格根据构造方式对其进行分类，一般可将低压断路器区分为两个形式，分别为塑壳式断路器和万能式断路器；如果严格根据作用产生的速度快慢，可将其区分为高速断路器和慢速断路器；如果严格根据作用的类型分类，可分成电动机保护用、供电用、漏电用等断路器。
其中在对断路器进行选型的同时，必须从几个角度加以研究和思考，例如对于电源比较大的电动机选择断路器的时候则应该选用速度较慢的类型，一旦选用频率较高的类型容易造成短路问题的产生，造成各类电源问题。
1.2低压断路器的原理图图1低压断路器原理1-主触头:2-锁键:3-搭钩(表示自由脱扣机构);4-转轴:5-杠杠:6-复位弹簧:7-过流脱扣器:8-欠压脱扣器;9,10-衔铁;11-弹簧;12-热脱扣器双金属片;13-热脱扣器加热电阻丝;14-上分励脱规器15-释放按钮;16-后电磁铁(电动器)2低压系统中断路器选型分析如果要想确定在低压装置中断路器选择的正确性，所以对于选择的几个关键知识点，必须要有较为清晰的认识，以防止在选择时出现错误，具体的知识点包括：2.1断路器的分类从模具的角度来看，低压系统中的断路器有很多种，例如：小型断路器、模制外壳断路器、通用断路器等；根据应用类别分为选择性断路器和非选择性断路器。

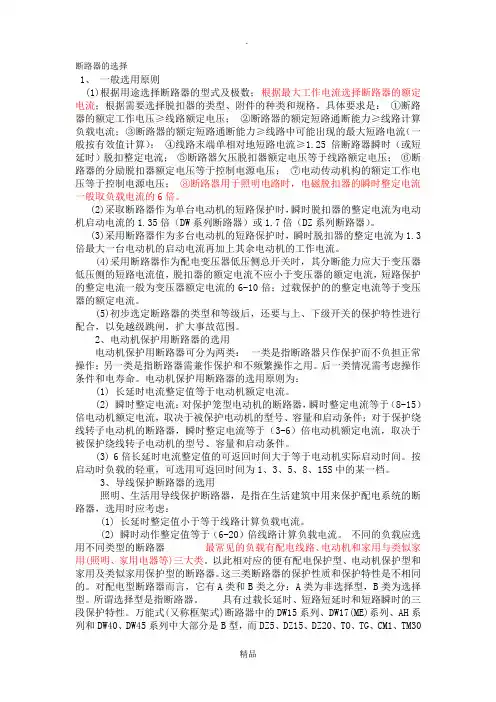

断路器的选择
断路器的选择1、一般选用原则(1)根据用途选择断路器的型式及极数；根据最大工作电流选择断路器的额定电流；根据需要选择脱扣器的类型、附件的种类和规格。
具体要求是：①断路器的额定工作电压≥线路额定电压；②断路器的额定短路通断能力≥线路计算负载电流；③断路器的额定短路通断能力≥线路中可能出现的最大短路电流（一般按有效值计算）；④线路末端单相对地短路电流≥1.25倍断路器瞬时（或短延时）脱扣整定电流；⑤断路器欠压脱扣器额定电压等于线路额定电压；⑥断路器的分励脱扣器额定电压等于控制电源电压；⑦电动传动机构的额定工作电压等于控制电源电压；⑧断路器用于照明电路时，电磁脱扣器的瞬时整定电流一般取负载电流的6倍。
(2)采取断路器作为单台电动机的短路保护时，瞬时脱扣器的整定电流为电动机启动电流的1.35倍（DW系列断路器）或1.7倍（DZ系列断路器）。
(3)采用断路器作为多台电动机的短路保护时，瞬时脱扣器的整定电流为1.3倍最大一台电动机的启动电流再加上其余电动机的工作电流。
(4)采用断路器作为配电变压器低压侧总开关时，其分断能力应大于变压器低压侧的短路电流值，脱扣器的额定电流不应小于变压器的额定电流，短路保护的整定电流一般为变压器额定电流的6-10倍；过载保护的的整定电流等于变压器的额定电流。
(5)初步选定断路器的类型和等级后，还要与上、下级开关的保护特性进行配合，以免越级跳闸，扩大事故范围。
2、电动机保护用断路器的选用电动机保护用断路器可分为两类：一类是指断路器只作保护而不负担正常操作；另一类是指断路器需兼作保护和不频繁操作之用。
后一类情况需考虑操作条件和电寿命。
电动机保护用断路器的选用原则为：(1) 长延时电流整定值等于电动机额定电流。
(2) 瞬时整定电流：对保护笼型电动机的断路器，瞬时整定电流等于（8-15）倍电动机额定电流，取决于被保护电动机的型号、容量和启动条件；对于保护绕线转子电动机的断路器，瞬时整定电流等于（3-6）倍电动机额定电流，取决于被保护绕线转子电动机的型号、容量和启动条件。
断路器 选型 计算
断路器选型计算摘要：一、断路器选型的重要性二、断路器选型的基本原则1.按照负载电流选择2.按照短路电流选择3.考虑额定电压和绝缘水平4.考虑操作次数和寿命5.考虑环境条件和防护等级三、断路器选型计算方法1.计算负载电流2.计算短路电流3.确定额定电压和绝缘水平4.确定操作次数和寿命5.考虑环境条件和防护等级四、常见断路器类型的特点和应用场合1.空气开关2.塑壳断路器3.微型断路器4.负荷开关五、总结与建议正文：断路器是电气系统中非常重要的保护设备，选用合适的断路器对保障电气系统的安全和稳定运行具有重要意义。
在断路器选型过程中，需要遵循一定的基本原则，并进行详细的计算。
本文将介绍断路器选型的重要性、基本原则、选型计算方法以及常见断路器类型的特点和应用场合，以帮助读者更好地进行断路器选型。
一、断路器选型的重要性断路器选型的重要性不言而喻。
错误的选型可能导致电气系统无法正常运行，甚至发生严重事故。
因此，在进行电气系统设计时，务必重视断路器的选型。
二、断路器选型的基本原则1.按照负载电流选择：断路器的额定电流应略大于电路的负载电流，以确保电路正常运行。
2.按照短路电流选择：断路器的瞬时脱扣电流应大于电路的短路电流，以防止电路发生过载和短路。
3.考虑额定电压和绝缘水平：断路器的额定电压应与电路的电压相匹配，以确保电气设备的安全运行。
同时，要考虑断路器的绝缘水平，以防止电气设备损坏。
4.考虑操作次数和寿命：根据电路的使用频率和负载特性，选择具有合适操作次数和寿命的断路器。
5.考虑环境条件和防护等级：根据安装地点的环境条件和防护要求，选择具有相应防护等级的断路器。
三、断路器选型计算方法1.计算负载电流：根据电路的负载设备容量和功率因数，计算负载电流。
2.计算短路电流：根据电路的负载电流和短路电阻，计算短路电流。
3.确定额定电压和绝缘水平：根据电路的电压等级，选择具有合适额定电压和绝缘水平的断路器。
4.确定操作次数和寿命：根据电路的使用频率和负载特性，选择具有合适操作次数和寿命的断路器。
断路器选择原则
低压断路器、漏电断路器的选用原则在断路器的选用中，低压断路器和漏电断路器都占了很大的份额，所以了解一些选用原则是十分有必要的，本文将详细介绍这两款断路器的选用原则。
一、低压断路器的选用低压断路器的选用，应根据具体使用条件选择使用类别，选择额定工作电压、额定电流、脱扣器整定电流和分励、欠压脱扣器的电压电流等参数，参照产品样本提供的保护特性曲线选用保护特性，并需对短路特性和灵敏系数进行校验。
当与另外的断路器或其他保护电器之间有配合要求时，应选用选择型断路器。
作为例子，用DZ20断路器作参考。
1.额定工作电压流和额定电压低压断路器的额定工作电压Ue和额定电流Ie。
应分别不低于线路，设备的正常额定工作电压和工作电流或计算电流。
断路器的额定工作电压与通断能力及使用类别有关，同一台断路器产品可以有几个额定工作电压和相对应的通断能力及使用类别。
2.长延时脱扣器整定电流Ir1 所选断路器的长延时脱扣器整定电流Ir1；应大于或等于线路的计算负载电流，可按计算负载电流的1-1.1倍确定；同时应不大于线路导体长期允许电流的0.8-1倍。
3.瞬时或短延时脱扣器的整定电流Ir2 所选断路器的瞬时或短延时脱扣器整定电流Ir2应大于线路尖峰电流。
配电断路器可按不低于尖峰电流1.35倍的原则确定，电动机保护电路当动作时间大于0.002s 时可按不低于1.35倍起动电流的原则确定，如果动作时间小于0.02s，则应增加为不低于起动电流的1.7-2倍。
这些系数是考虑到整定误差和电动机起动电流可能变化等因素而加的。
4.短路通断能力和短时耐受能力校验低压断路器的额定短路分断能力和额定短路接通能力应不低于其安装位置上的预期短路电流。
当动作时间大于0.0.2s时，可不考虑短路电流的非周期分量，即把短路电流周期分量有效值作为最大短路电流；当动作时间小于0.02s时，应考虑非周期分量，即把短路电流第一周期内的全电流作为最大短路电流。
如校验结果说明断路器通断能力不够，应采取如下措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
断路器选型基本原则 WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】
断路器选型应遵守的基本原则
发布时间：10-12-16 来源：点击量：1673 字段选择：大?中?小
1断路器的额定电压必须大于或等于线路的工作电压。
负载或额定电源的电压要大于或等于开关的额定电压，因为这事关产品的安全性能。
高于开关额定电压的电压有可能会使产品绝缘性能性能下降，存在事故隐。
2断路器的额定短路通断能力≥线路中可能出现的最大短路电流。
线路中发生相线与相线或相线与中性线之间的短路电流是很大的，越是接近电源分配端的电流就越大，因为整个短路回路的阻抗小。
因此要求断路器必须有一定的短路分断能力，当短路分断能力大于或等于线路中可能出现的最大短路电流时，在瞬时脱扣器的作用下，开关能瞬时熄弧断开。
如开关的额定短路通断能力≤线路中可能出现的最大短路电流因开关不能熄弧，由燃弧引起的过高温度使触点粘(短路)从而毁坏配电线路以致设备。
3断路器的额定电流≥线路的负载电流。
负载的额定电流必须等于或小于开关的额定电流，一般情况下小于开关的额定电流，考虑到留有一定的裕度，一般选开关的额定电流比实际负载电流大20℅左右，不要选得太大，必须考虑过载保护及短路保护都能动作，选取过大的额定电流，过载保护失去作用，由于线路的粗细及长短关系，负载端的短路电流达不到瞬时脱扣器的整定动作值，从而使短路保护失效。
4漏电断路器的额定漏电动作电流必须≥2倍的线路业已存在的泄漏电流。
在配电线路中由于线路的绝缘电阻随着时间的增长会下降及对地布线分布电容的存在，线路或多或少对地存在一定的泄漏电流，有的还比较大，因此在选取漏电断路器的额定漏电动作电流必须大于实际泄漏电流的两倍才能保证开关不会误动作，这也是与国家标准规定的额定漏电不动作电流为额定动作电流的一半是相符合的。
5断路器末端单相对地短路时能使选用B、C、D型瞬时脱扣器的开关动作，对于不同类型的负载(用电设备)选用不同的瞬时脱扣器和相应的电流等级的产品。
根据不同的负载设备选用不同类型的瞬时脱扣器和额定电流，B、C、D型瞬时脱扣器的使用对象前面有说明。
选取额定电流及相应的瞬时脱扣器时必须考虑负载的额定电流及可能输出的最大短路电流。
当最大短路电流大于或等于B、C、D型瞬时脱扣器的整定动值时，短路保护才能起作用。
6在装漏电保护器之前必须搞清原有的供电保护型式，以便判断是否可以直接安装或需改动。
供电保护型式在前面已有详细说明。
在未安装漏电断路器之前，有些设备已采取一些供电保护型式，但是有一些保护型式如不改动是不适宜直接安装漏电断路器，否则会引起开关的误动或拒动。
具体使用将在后面案例中进行分析。
7有进出线规定的产品必须严格按要求接线，进出线不可反接。
漏电断路器必须按要求接线，否则会引起开关漏电保护功能的损坏，因漏电保护线路板的工作电源从开关的出线端引出，如采取反接线，则线路板的工作电源长期存在，一旦漏电保护动作，内部电磁脱扣线圈因长期通电而损坏(电磁脱扣线圈的设计为瞬时工作方式)，漏电功能损坏。
