混凝土振动台
混凝土振动台的原理是怎样的呢
混凝土振动台的原理是怎样的呢混凝土振动台是一种振动设备，主要用于混凝土材料的密实、均匀，常见于混凝土实验室、建筑工地等场合。
那么混凝土振动台的原理是什么呢？本文将详细介绍混凝土振动台的原理和作用。
混凝土振动台的原理混凝土振动台主要是通过振动作用使混凝土材料内部的孔隙和空气排出，从而提高混凝土的密实性。
混凝土振动台的振动是由电机通过减速机带动振动台的振动装置产生的。
振动装置产生的振动力被传导至混凝土内部，从而使混凝土材料内部的孔隙和空气排出，混凝土得到更加均匀的密实。
在混凝土振动台的使用过程中，还需要控制振动时间，振动强度和混凝土材料的含水量等因素，以此保证混凝土的密实程度和质量。
同时也要注意混凝土材料的振动过度，过度振动会导致混凝土的结构破坏和质量下降。
混凝土振动台的作用混凝土振动台的作用主要是通过振动作用，使混凝土内部的孔隙和空气得到排出，从而提高混凝土的密实度和均匀程度。
这对于混凝土材料的强度和质量都有着至关重要的作用。
同时，混凝土振动台还可以使混凝土各部分受力均匀，避免混凝土在使用过程中出现不均匀的开裂和变形现象，增加混凝土的使用寿命。
这对于建筑工程的安全和质量也有着至关重要的作用。
混凝土振动台的注意事项混凝土振动台在使用过程中，需要注意以下几点：1.控制振动时间和强度，避免过度振动导致混凝土破坏和质量下降。
2.控制混凝土材料的含水量，过高或过低的含水量都会影响混凝土的振动效果。
3.混凝土振动台的使用过程中，需要注意保持设备的清洁和维护，以确保设备的正常使用和寿命。
结论混凝土振动台是一种用于提高混凝土密实度和均匀程度的设备，通过振动作用排除混凝土材料内部的孔隙和空气，从而提高混凝土材料的质量和使用寿命。
同时，在混凝土振动台的使用过程中，需要注意控制振动时间和强度、混凝土材料的含水量、设备的清洁和维护等因素，以保证设备的正常使用和混凝土的质量。

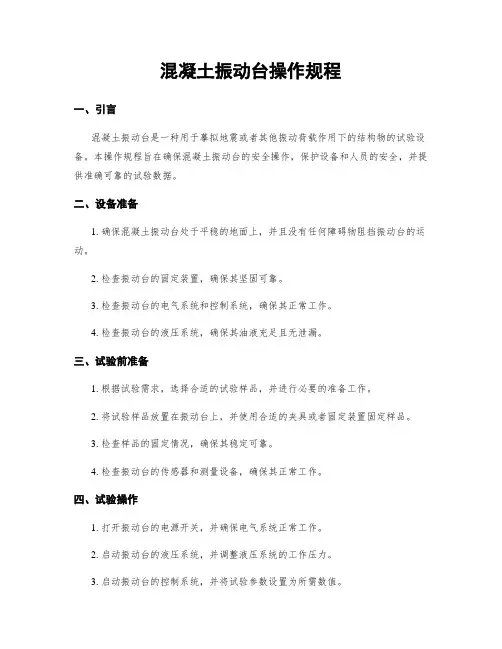

混凝土振动台操作规程
混凝土振动台操作规程一、引言混凝土振动台是一种用于摹拟地震或者其他振动荷载作用下的结构物的试验设备。
本操作规程旨在确保混凝土振动台的安全操作，保护设备和人员的安全，并提供准确可靠的试验数据。
二、设备准备1. 确保混凝土振动台处于平稳的地面上，并且没有任何障碍物阻挡振动台的运动。
2. 检查振动台的固定装置，确保其坚固可靠。
3. 检查振动台的电气系统和控制系统，确保其正常工作。
4. 检查振动台的液压系统，确保其油液充足且无泄漏。
三、试验前准备1. 根据试验需求，选择合适的试验样品，并进行必要的准备工作。
2. 将试验样品放置在振动台上，并使用合适的夹具或者固定装置固定样品。
3. 检查样品的固定情况，确保其稳定可靠。
4. 检查振动台的传感器和测量设备，确保其正常工作。
四、试验操作1. 打开振动台的电源开关，并确保电气系统正常工作。
2. 启动振动台的液压系统，并调整液压系统的工作压力。
3. 启动振动台的控制系统，并将试验参数设置为所需数值。
4. 按照试验计划，逐步增加振动台的振动幅值和频率，直到达到试验要求。
5. 在试验过程中，根据需要进行数据记录和采集，并确保数据的准确性和完整性。
6. 在试验结束后，逐步降低振动台的振动幅值和频率，直至住手振动。
7. 关闭振动台的控制系统和液压系统，并断开电源。
五、安全注意事项1. 操作人员必须经过专业培训，并具备相关的操作技能和知识。
2. 在试验过程中，操作人员必须严格按照操作规程进行操作，不得擅自更改试验参数。
3. 在试验过程中，操作人员必须时刻关注试验样品和设备的状态，如发现异常情况，应即将住手试验并报告上级。
4. 在试验过程中，操作人员必须佩戴个人防护装备，如安全帽、安全鞋等。
5. 在试验过程中，禁止在振动台上放置任何杂物，以免影响试验结果或者造成安全隐患。
6. 在试验结束后，操作人员必须对设备进行清理和维护，确保设备的正常运行和使用寿命。
六、设备维护1. 定期检查振动台的各项设备和系统，如发现异常情况，应及时进行维修或者更换。
【振动台】混凝土振动台的使用 振动台维护和修理保养
【振动台】混凝土振动台的使用振动台维护和修理保养混凝土振动台紧要由台底架、振动器弹簧等部件构成，台面与底架均用钢板和型钢焊接而成，振动台是用电动机加一对相同的偏心轮构成。
并通过一对吊架联轴器安装在台面（反面）中心位置，起着振实过程中平稳、垂直方向的作用。
适用于试验室，现场工地作试件成型和预制构件震实各种板柱、梁等混凝土构件振实成型。
混凝土振动台的使用与维护：1、振动台安装前，应先打好基础，打基础时上平面要按水平找并按底梁螺栓孔埋好固定螺栓，然后安装，安装时固定螺栓必需拧紧。
2、振动台使用前需试车，先开车空载3～5min，停车拧紧全部紧固零件，反复2～3次，才能正式投入运转使用。
3、振动台布振实过程中，混凝土制品应坚固的紧固在振动台面上，所需振实的制品放置要与台面对称，试模的放置必需与台面的中心线相对称，使负载平衡，振实制品的紧固装置用户可依据本身的需求自行设计配制。
4、使用完毕后，关掉电源，将振动台面清洗干净。
5、振动器轴承应常常检查，并定期拆洗，更换润滑油，使轴承保持良好的润滑，延长振动器的使用寿命。
6、振动台应有牢靠的接地线，确保安全。
混凝土振动台的使用混凝土振动台紧要由台底架、振动器弹簧等部件构成，台面与底架均用钢板和型钢焊接而成，振动台是用电动机加一对相同的偏心轮构成。
并通过一对吊架联轴器安装在台面（反面）中心位置，起着振实过程中平稳、垂直方向的作用。
适用于试验室，现场工地作试件成型和预制构件震实各种板柱、梁等混凝土构件振实成型。
混凝土振动台的使用与维护：1、振动台安装前，应先打好基础，打基础时上平面要按水平找并按底梁螺栓孔埋好固定螺栓，然后安装，安装时固定螺栓必需拧紧。
2、振动台使用前需试车，先开车空载3～5min，停车拧紧全部紧固零件，反复2～3次，才能正式投入运转使用。
3、振动台布振实过程中，混凝土制品应坚固的紧固在振动台面上，所需振实的制品放置要与台面对称，试模的放置必需与台面的中心线相对称，使负载平衡，振实制品的紧固装置用户可依据本身的需求自行设计配制。

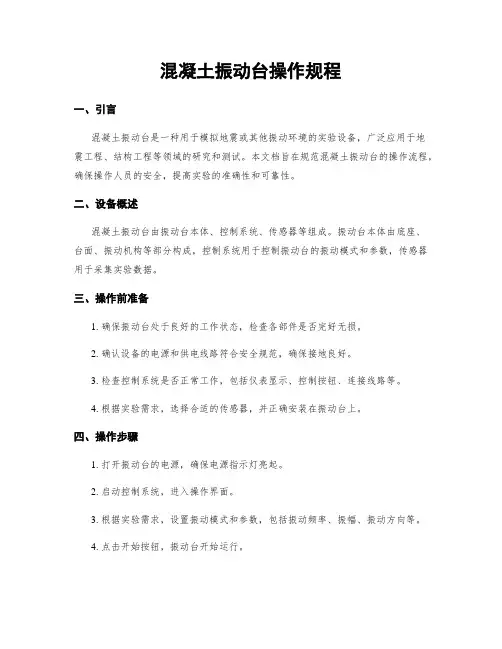

混凝土振动台操作规程
混凝土振动台操作规程一、引言混凝土振动台是一种用于模拟地震或其他振动环境的实验设备，广泛应用于地震工程、结构工程等领域的研究和测试。
本文档旨在规范混凝土振动台的操作流程，确保操作人员的安全，提高实验的准确性和可靠性。
二、设备概述混凝土振动台由振动台本体、控制系统、传感器等组成。
振动台本体由底座、台面、振动机构等部分构成，控制系统用于控制振动台的振动模式和参数，传感器用于采集实验数据。
三、操作前准备1. 确保振动台处于良好的工作状态，检查各部件是否完好无损。
2. 确认设备的电源和供电线路符合安全规范，确保接地良好。
3. 检查控制系统是否正常工作，包括仪表显示、控制按钮、连接线路等。
4. 根据实验需求，选择合适的传感器，并正确安装在振动台上。
四、操作步骤1. 打开振动台的电源，确保电源指示灯亮起。
2. 启动控制系统，进入操作界面。
3. 根据实验需求，设置振动模式和参数，包括振动频率、振幅、振动方向等。
4. 点击开始按钮，振动台开始运行。
5. 在振动过程中，操作人员应密切观察振动台的运行情况，确保运行稳定，无异常情况发生。
6. 在实验过程中，根据需要采集实验数据，并及时记录。
7. 实验结束后，点击停止按钮，振动台停止运行。
8. 关闭振动台的电源，断开电源线路。
五、安全注意事项1. 操作人员应穿戴好个人防护装备，包括安全帽、护目镜、防护服等。
2. 操作人员应熟悉振动台的操作流程和控制系统的使用方法，避免误操作。
3. 在操作过程中，严禁将手指、工具等物品放入振动台的运动部件中。
4. 在振动过程中，操作人员应保持距离振动台一定的安全距离，避免受伤。
5. 如发现振动台有异常情况或故障，应立即停止操作，并及时报告维修人员。
六、维护保养1. 每次使用后，应对振动台进行清洁，去除灰尘和杂物。
2. 定期检查振动台的各部件，如底座、台面、振动机构等，确保其完好无损。
3. 定期校准控制系统和传感器，确保其准确性和可靠性。
混凝土振动台的性能及适用介绍
混凝土振动台的性能及适用介绍混凝土振动台是一种常用于混凝土试块制作和混凝土实验室试验的设备，它可以通过振动作用将混凝土中空隙排除，提高混凝土的密实性和强度。
本文将对混凝土振动台的性能和适用范围进行介绍。
一、混凝土振动台的性能1.1 振动方式混凝土振动台通常采用电机驱动，通过偏心轮使台面进行往复振动。
振动频率在50Hz左右，振幅一般为0.5-1.0mm。
振动方式的不同对试块的成型和成品的品质有着重要的影响。
1.2 台面结构台面是混凝土振动台的关键部件之一。
台面通常采用钢板经镶边处理或铸铁制成，可以承受大的振动荷载并具有较好的耐磨性能。
钢板表面有槽槽不需要再行开裂带槽，工序简单。
1.3 控制方式混凝土振动台的控制方式分为手动控制和自动控制两种。
手动控制需要操作人员持续控制振动台的振动频率和振幅，自动控制则可以通过程序实现，可节省人力并提高实验准确度。
1.4 安全保护混凝土振动台的使用中需要注意安全保护措施。
通常采取断电保护、急停按钮等措施，确保操作人员在使用中的人身安全。
二、混凝土振动台的适用范围2.1 混凝土试块制作混凝土振动台最主要的应用领域就是混凝土试块制作。
在制作过程中，混凝土振动台可以将混凝土中的空气排除，使试块压实并达到预定的强度和密实度要求。
2.2 混凝土强度检测混凝土振动台也可用于混凝土强度检测。
通过合理的试块尺寸、形状和振动台的工作方式，可以在一定程度上模拟混凝土在实际使用条件下的受力情况，得出混凝土的预测强度。
2.3 混凝土耐久性试验混凝土振动台还可用于混凝土耐久性试验。
将混凝土样品放入不能被溶解的杯子中，置于振动台上进行振动1-3小时，可以破坏混凝土中大部分孔隙，模拟混凝土长期使用时的损耗情况。
2.4 混凝土材料特性研究混凝土振动台还可用于研究混凝土材料的基本特性。
例如，不同材料的试块成型情况，不同振动方式对混凝土的影响等等，可以为混凝土材料的研发提供依据。
结论混凝土振动台具有强的试块制作和实验研究能力，广泛适用于混凝土强度检测、耐久性试验和材料特性研究等领域。

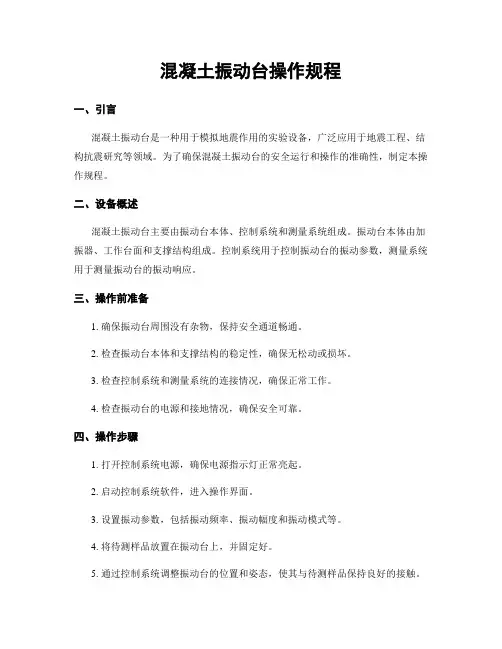

混凝土振动台操作规程
混凝土振动台操作规程一、引言混凝土振动台是一种用于模拟地震作用的实验设备，广泛应用于地震工程、结构抗震研究等领域。
为了确保混凝土振动台的安全运行和操作的准确性，制定本操作规程。
二、设备概述混凝土振动台主要由振动台本体、控制系统和测量系统组成。
振动台本体由加振器、工作台面和支撑结构组成。
控制系统用于控制振动台的振动参数，测量系统用于测量振动台的振动响应。
三、操作前准备1. 确保振动台周围没有杂物，保持安全通道畅通。
2. 检查振动台本体和支撑结构的稳定性，确保无松动或损坏。
3. 检查控制系统和测量系统的连接情况，确保正常工作。
4. 检查振动台的电源和接地情况，确保安全可靠。
四、操作步骤1. 打开控制系统电源，确保电源指示灯正常亮起。
2. 启动控制系统软件，进入操作界面。
3. 设置振动参数，包括振动频率、振动幅度和振动模式等。
4. 将待测样品放置在振动台上，并固定好。
5. 通过控制系统调整振动台的位置和姿态，使其与待测样品保持良好的接触。
6. 确认振动台和待测样品的位置和姿态调整正确无误后，启动振动台。
7. 监测振动台和待测样品的振动响应，记录相关数据。
8. 根据实验要求，调整振动参数或重复实验步骤6和7。
9. 实验结束后，停止振动台的运行。
10. 关闭控制系统软件和电源。
五、安全注意事项1. 操作人员应经过专业培训，熟悉振动台的操作规程和安全注意事项。
2. 在操作过程中，严禁站在振动台上或将身体部位伸入运动范围内。
3. 操作人员应佩戴个人防护装备，包括安全帽、护目镜和防护手套等。
4. 在操作过程中，如发现异常情况或设备故障，应立即停止操作并上报相关人员。
5. 操作结束后，及时清理振动台和周围环境，保持整洁。
六、维护保养1. 定期检查振动台的各部件和连接件，确保稳定性和安全性。
2. 定期清洁振动台的工作台面和支撑结构，防止积尘和腐蚀。
3. 定期校准控制系统和测量系统，确保其准确性和可靠性。
4. 定期检查振动台的电源和接地情况，确保安全可靠。
混凝土振动台操作规程
混凝土振动台操作规程一、引言混凝土振动台是一种用于模拟地震或其他振动加载条件下混凝土结构的试验设备。
本操作规程旨在确保混凝土振动台的安全操作，并提供准确可靠的试验数据。
二、设备概述1. 混凝土振动台是一种具有可调节振动频率和振幅的设备，通常由振动台主机、控制系统和数据采集系统组成。
2. 振动台主机应具备足够的强度和稳定性，以承受试验加载时的振动力和惯性力。
3. 控制系统应能够精确控制振动频率和振幅，并能实时监测振动台的工作状态。
4. 数据采集系统应能够采集振动台试验过程中的振动数据，并实时显示和记录。
三、操作流程1. 准备工作a. 确保振动台及其周围环境干净整洁，无杂物和障碍物。
b. 检查振动台主机和控制系统的电源是否正常，确保设备接地良好。
c. 根据试验需求，选择合适的模具和混凝土配合比，进行试验前的准备工作。
2. 设备启动a. 打开振动台主机和控制系统的电源开关，确保设备处于待机状态。
b. 按照操作界面的指示，设置振动频率和振幅，并进行校准。
c. 检查振动台各部件是否正常运转，确保设备无异常情况。
3. 试验操作a. 将混凝土试样放置在振动台上，并固定好。
b. 启动振动台，开始试验。
c. 实时监测振动台的振动频率和振幅，确保其符合预设值。
d. 根据试验要求，调整振动台的振动参数，如频率和振幅。
e. 持续观察试验过程中混凝土试样的变形和破坏情况，并记录相关数据。
4. 试验结束a. 当试验达到预设的终止条件时，停止振动台的工作。
b. 关闭振动台主机和控制系统的电源开关。
c. 将试验数据保存并备份，确保数据的安全性和完整性。
d. 清理振动台及其周围环境，保持设备的整洁。
四、安全注意事项1. 操作人员应穿戴符合要求的个人防护装备，如安全帽、防护眼镜、防护手套等。
2. 操作人员应熟悉设备的操作流程和紧急停机程序，确保能够及时应对突发情况。
3. 在试验过程中，严禁将手指或其他物体伸入振动台内部，以免造成伤害。
混凝土振动台操作规程
混凝土振动台操作规程一、引言混凝土振动台是一种用于摹拟地震和其他振动环境的实验设备。
本操作规程旨在确保混凝土振动台的安全运行，并提供操作人员在使用设备时的指导。
二、设备概述1. 混凝土振动台是由主机、控制系统、振动台和附件组成的。
2. 主机：负责控制振动台的振动频率和振幅。
3. 控制系统：用于控制主机和振动台的各项参数。
4. 振动台：用于放置试验样品，具有调节振幅和振动频率的功能。
5. 附件：包括电源线、传感器等。
三、操作流程1. 准备工作1.1 确保设备和附件完好无损，电源线接地良好。
1.2 检查振动台表面是否平整，无杂物。
1.3 检查控制系统的电源是否正常，各个按钮和指示灯是否正常工作。
1.4 确保操作人员已经接受过相关培训，并具备操作设备的资格。
2. 设备启动2.1 将电源线插入电源插座，并确保电源开关处于关闭状态。
2.2 打开控制系统电源，等待系统初始化完成。
2.3 按照试验要求设置振动频率和振幅，并将其输入控制系统。
2.4 按下启动按钮，设备开始运行。
3. 操作注意事项3.1 操作人员应严格按照试验要求进行操作，不得随意调整振动频率和振幅。
3.2 在设备运行过程中，操作人员应随时关注设备的工作状态，如发现异常应即将住手设备并进行检查。
3.3 操作人员应保持设备周围的清洁和整洁，防止杂物进入设备内部影响正常运行。
3.4 操作人员应佩戴防护设备，如安全帽、护目镜等，确保人身安全。
四、设备维护1. 每次使用结束后，应将设备清洁干净，并检查设备是否有损坏或者松动的部件。
2. 定期对设备进行维护保养，包括清洁、润滑、紧固等。
3. 如发现设备故障或者异常，应即将住手使用，并通知维修人员进行检修。
五、安全注意事项1. 操作人员应严格遵守设备操作规程，不得擅自调整设备参数。
2. 操作人员应定期接受相关培训，了解设备的操作方法和安全注意事项。
3. 操作人员应佩戴个人防护装备，确保人身安全。
4. 在设备运行过程中，禁止站在振动台上或者挨近振动台周围。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
HZJ系列
混凝土振动台
使
用
说
明
书
天津路达建筑仪器公司
HZJ系列混凝土振动台
一、产品简介
我厂是生产混凝土振动台的专业厂，生产各种振动台，具有生产效率高，振实效果好，质量稳定，结构紧凑，噪音小，使用维修方便等特点，用于试验室、现场工地作试件成型和预制构件厂振实各种板、柱梁等混凝土构件振实成型。
二、结构与工作原理
振动台主要由台面、底架、振动器弹簧等部件组成，台面与底架均用钢板和型钢等焊接而成，振动器是用电动机加一对相同的偏心轮组成，并通过一对吊架联轴器安装在台面（反面）中心位置起着振实中平衡、垂直的作用。
三、安装使用维修
1、振动台安装前，应先打好地基，打地基时上平面要按水平找平，并按底架螺栓孔埋好固定螺栓，然后安装，安装时固定螺栓必须拧紧。
2、振动台安装完毕试车时，先开车3－5分钟后停车对所有坚固螺栓进行检查，若松动须拧紧后方可使用。
3、振动台在振实过程中，混凝土制品必须牢固的紧固在振动台面上，所需振实物制品放置要与台面相对称，使负荷平衡，振实制品的紧固装置，用户可根据自己的需要自行设计配制。
4、振动器轴承应经常检查，并定期拆洗，更换润滑油，使轴承
保持良好的润滑，延长振动器的使用寿命。
5、振动台应有可靠接地线，确保安全。
四、各种型号振动台的主要技术参数。
