液晶显示器维修教程
led液晶显示器维修教程
led液晶显示器维修教程维修LED液晶显示器是一项比较复杂的工作，需要一定的专业知识和技能。
下面是一个基本的LED液晶显示器维修教程，供参考：步骤一：观察故障现象首先，将故障的LED液晶显示器连接到电源，并观察故障现象。
例如，屏幕不亮、显示异常、画面闪烁等。
这一步的目的是准确定位故障点，并辅助后续的维修工作。
步骤二：拆解显示器外壳将LED液晶显示器放置在安全的工作台上，并使用适当的工具，拆解显示器外壳，将内部电路暴露出来。
在拆解的过程中，需要注意不要损坏显示器内部的电路板和连接线。
步骤三：检查电源模块接下来，进行电源模块的检查。
检查电源线是否连接良好，电源开关是否正常工作，以及是否有明显的物理损坏。
如果发现电源模块有问题，可以尝试更换或维修电源模块。
步骤四：检查控制板如果电源模块正常工作，接下来要检查控制板。
检查控制板上的电容、电阻、连接线等是否有问题。
可以使用万用表等工具进行测试，找出有故障的元器件，并进行修复或更换。
步骤五：检查显示屏模块如果控制板正常工作，但屏幕仍然有问题，就要检查显示屏模块。
检查显示屏的背光灯是否正常点亮，显示屏上是否有明显的损坏。
可以使用专业的仪器对显示屏进行测试，确认故障原因。
步骤六：维修或更换故障部件根据以上的检查结果，确定故障的具体部件，并进行维修或更换。
维修时要注意使用正确的工具和材料，保证操作的准确性和安全性。
步骤七：重新组装显示器在故障部件修复或更换完成后，将显示器的各个组件重新组装起来。
在重新组装的过程中，要注意插头和连接线的正确连接，以及外壳的固定。
步骤八：测试修复是否成功最后，将修复完成的显示器连接到电源，并进行测试。
确保显示器的各项功能正常，没有异常现象出现。
以上是一个基本的LED液晶显示器维修教程，涉及到的内容比较繁杂且需要一定的专业知识和技能。
为了确保安全和效果，建议在进行维修时请专业人士操作或在他们的指导下进行。
同时，在维修过程中要注意保持专注，并正确使用工具和材料，以避免不必要的损坏。
液晶维修_精品文档
液晶维修液晶维修：常见问题与解决方法引言随着技术的不断发展，液晶显示器已经成为我们日常生活中最常见的显示设备之一。
然而，由于长期使用或意外损坏，液晶显示器可能会出现各种问题，例如无显示、显示模糊、色彩不准确等。
本文将介绍液晶维修中常见的问题以及相应的解决方法，帮助读者更好地了解和解决液晶显示器的故障。
一、无显示问题1. 检查电源线和电源开关当液晶显示器无法正常显示时，首先需要检查电源线是否插紧，电源开关是否打开。
有时候，电源线可能会松动或脱落，导致显示器无法获取到电源信号。
此时，只需将电源线重新插入，并确保电源开关处于打开状态。
2. 检查连接线另一个常见的原因是连接线的问题。
请检查液晶显示器与计算机或其他设备之间的连接线是否正确连接，是否有损坏。
如果连接线出现问题，可以尝试更换新的连接线来解决无显示问题。
3. 调整亮度和对比度有时候，液晶显示器的亮度和对比度设置不正确，导致屏幕无显示。
在这种情况下，可以尝试调整亮度和对比度设置，通常可以通过显示器上的菜单键进行设置。
二、显示模糊问题1. 清洁显示屏显示屏上的灰尘和污渍可能会导致显示模糊。
为了解决这个问题，可以使用柔软的布料轻轻擦拭屏幕。
请注意，不要使用有腐蚀性的清洁剂，以防止损坏显示屏。
2. 调整分辨率显示器的分辨率设置不正确也可能导致模糊显示。
在计算机的显示设置中，可以尝试调整分辨率以获得更清晰的显示效果。
3. 检查图形驱动程序图形驱动程序的问题也可能导致显示模糊。
请确保计算机的图形驱动程序是最新的，并根据需要进行更新。
如果问题仍然存在，可以尝试卸载并重新安装图形驱动程序。
三、色彩不准确问题1. 调整色彩设置液晶显示器具有不同的色彩设置选项，包括亮度、对比度、饱和度等。
如果色彩不准确，可以尝试调整这些设置以获得更准确的色彩显示。
2. 校准显示器对于需要更专业色彩表现的用户，可以使用专业的显示器校准工具进行校准。
这些工具可以帮助您调整显示器的颜色和色彩准确度，以满足特定需求。

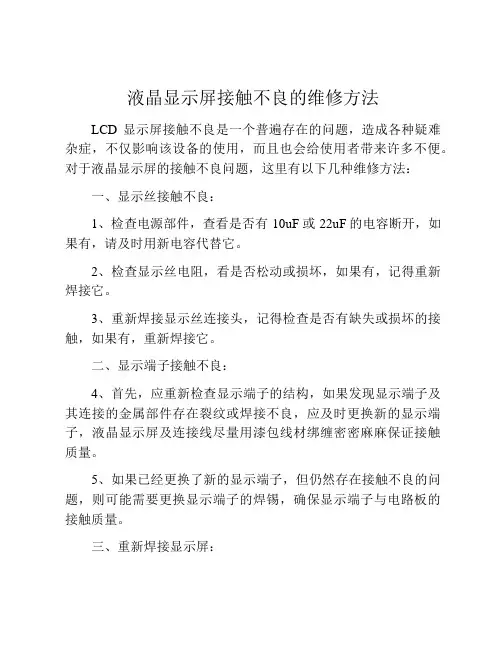

液晶显示屏接触不良的维修方法
液晶显示屏接触不良的维修方法
LCD显示屏接触不良是一个普遍存在的问题，造成各种疑难杂症，不仅影响该设备的使用，而且也会给使用者带来许多不便。
对于液晶显示屏的接触不良问题，这里有以下几种维修方法：
一、显示丝接触不良：
1、检查电源部件，查看是否有10uF或22uF的电容断开，如果有，请及时用新电容代替它。
2、检查显示丝电阻，看是否松动或损坏，如果有，记得重新焊接它。
3、重新焊接显示丝连接头，记得检查是否有缺失或损坏的接触，如果有，重新焊接它。
二、显示端子接触不良：
4、首先，应重新检查显示端子的结构，如果发现显示端子及其连接的金属部件存在裂纹或焊接不良，应及时更换新的显示端子，液晶显示屏及连接线尽量用漆包线材绑缠密密麻麻保证接触质量。
5、如果已经更换了新的显示端子，但仍然存在接触不良的问题，则可能需要更换显示端子的焊锡，确保显示端子与电路板的接触质量。
三、重新焊接显示屏：
6、发现显示屏存在接触不良，不得不重新焊接。
焊接的工艺很重要，重新焊接前，应检查显示屏是否有接触不良的锡芯或电缆，如果有，应及时更换新的锡芯或电缆，重新焊接时，应采用熔断方式，使电接触更有效地连接。
总之，想要得到更好的液晶显示屏接触效果，我们应该做到以上几点，正确的维修方法可以提高液晶显示屏的使用效果，从而节省时间和费用。
液晶显示器维修教程
液晶显示器维修教程液晶显示器维修教程液晶显示器是一种常见的电子设备，它在我们的生活中起到了重要的作用。
然而，由于各种原因，液晶显示器也会出现一些故障。
在本篇维修教程中，我将介绍几种常见的液晶显示器故障及其修复方法。
1. 显示屏无显示当液晶显示器无法正常显示图像时，首先要检查连接电源和数据线是否正常。
确保所有连接线都牢固连接。
如果连接没有问题，可能是显示器的背光灯有问题。
你可以通过以下步骤来进行维修：(1) 确保显示器处于开启状态。
(2) 检查背光灯是否亮起。
如果没有亮起，可能是背光灯故障。
可以尝试更换或修复背光灯。
(3) 检查显示器的控制板是否工作正常。
如果控制板有故障，可以考虑更换或修复。
2. 显示屏有亮点或暗点有时候液晶显示器上会出现一些明显的亮点或暗点。
这可能是由于像素故障导致的。
解决方法如下：(1) 使用一个软布或棉签轻轻擦拭显示屏，以去除可能导致像素故障的灰尘或污渍。
(2) 使用一个像素修复软件来尝试修复故障像素。
这些软件通常会在不同的像素颜色下闪烁一段时间，以尝试修复问题。
3. 显示屏画面有残影当你在液晶显示器上移动一个对象时，画面上会出现一个残影，这可能是由于响应时间较长或刷新率较低造成的。
你可以尝试以下方法来解决：(1) 调整刷新率。
在操作系统设置中，你可以尝试增加刷新率，以改善显示效果。
(2) 更换显示器。
如果调整刷新率没有效果，你可以考虑更换一个响应时间较低的显示器。
4. 显示屏出现闪烁当液晶显示器屏幕出现闪烁时，可能是由于电源或数据线连接不良造成的。
你可以尝试以下方法来解决：(1) 检查电源线和数据线是否正确连接。
(2) 更换电源适配器。
如果电源适配器有故障，可以考虑更换一个新的。
(3) 检查电源插座。
有时候电源插座电压不稳定会导致显示屏闪烁，你可以尝试更换一个稳定的电源插座。
总结：以上是几种常见的液晶显示器故障及其修复方法。
请注意，在进行任何维修工作之前，确保你有足够的知识和技能。
液晶显示器维修手册
液晶显示器维修手册一、简介液晶显示器是现代电子设备中广泛使用的显示技术，但由于复杂的内部结构和电路，常常出现各种故障。
本手册将介绍液晶显示器的常见问题及其维修方法，以帮助读者解决问题并提高维修效率。
二、故障排查与诊断1. 无法开机- 检查电源线是否插紧- 检查插座是否通电- 检查是否有电源故障2. 显示画面异常- 出现花屏现象：重新插拔视频线，检查信号源是否正常- 显示模糊或颜色失真：检查信号线接触是否良好，进行芯片检测和更换- 亮度调节失效：检查背光灯管是否破损，更换不良效果3. 屏幕闪烁- 检查显示器与电脑的连接线是否接触良好- 检查电源是否稳定- 检查显卡驱动是否需要更新4. 触摸功能失效- 清洁触摸屏幕的表面，检查表面是否有划痕或损坏- 检查触摸板与主板的连接线是否断开- 重新校准触摸功能三、拆解与更换零件1. 工具准备- 甲字螺丝刀- 螺丝刀套装- 塑料开胶棒- 吸盘2. 拆解步骤a) 关闭电源，拔下电源线和视频线b) 使用吸盘把显示器前面板抽离c) 依次拆解背板、电路板和遮盖板，注意不要划伤电路板和相关零件3. 更换零件a) 根据故障现象找出需要更换的零件b) 谨慎拆卸故障部件，注意不要损坏其他零件c) 插入新零件，确保与相关线路连接稳固d) 重新组装显示器，注意线路的正常布放和连接四、维护与保养1. 清洁- 使用专用洁净布轻轻擦拭显示屏表面- 避免使用有腐蚀性的溶剂和清洁剂- 定期清理内部灰尘2. 使用- 避免长时间高亮度显示，以免影响屏幕寿命- 避免频繁开关屏幕，以减少电视背光管和电路板的损耗- 避免触摸屏幕用力过度，以免划伤或损坏五、安全注意事项1. 在拆解显示器时，务必注意安全，避免触电或其他意外伤害2. 当更换零件时，确保显示器断电，避免触及有电的部件3. 拆解零件时要轻拿轻放，避免损坏显示器的内部结构和电路4. 若遇到不确定的情况或操作困难，应该寻求专业人员的帮助，避免损坏设备六、结语本手册对液晶显示器的维修过程进行了简要介绍，包括故障排查与诊断、拆解与更换零件、维护与保养等方面。
液晶显示器维修教程
液晶显示器维修教程在开始维修液晶显示器之前，务必将设备断开并拔掉电源线。
确保你已经准备好使用一些基本的工具，如螺丝刀，开盖钳，扁嘴钳等。
以下是液晶显示器常见问题的解决方法：1.显示屏没有图像显示-检查电源线是否正确连接，并确认显示器是否开启-检查电脑的显示设置，确保显示器已被正确设置为主显示设备-检查显示器的亮度和对比度设置，确保它们没有被调到最低-检查视频线是否正确连接，并且没有松动或损坏。
尝试用另一根视频线来连接显示器和电脑，看是否能解决问题2.显示器亮度过低-检查亮度设置，确保它没有被调到最低- 如果显示器有OSD菜单（On-Screen Display菜单），尝试进入菜单，然后调整亮度设置3.显示器有亮点或暗点-将显示器断电，用柔软的布轻轻擦拭屏幕，看是否能够清除亮点或暗点。
但要注意不要用力过大，以免损坏屏幕。
-如果亮点或暗点仍然存在，可能是像素损坏。
可以使用像素修复软件来尝试修复。
4.显示屏有水渍或污渍-将显示器断电，并用柔软的布沾取少量清洁剂，然后轻轻擦拭屏幕。
要确保电源线已经拔掉，并且显示器完全干燥后再重新连接电源。
-避免使用含酒精或氨的清洁剂，因为它们可能会损坏显示屏。
-如果污渍仍然存在，可以尝试使用专门的液晶显示器清洁剂。
5.显示器出现闪烁问题-检查电源线和视频线是否连接紧固，并没有松动或损坏。
-检查电脑的显卡驱动程序是否需要更新，并更新到最新版本。
6.显示器黑屏-检查电源线是否连接正常，并确认显示器的电源是否打开-检查显示器的亮度和对比度设置，确保它们没有被调到最低-检查视频线是否连接正常，并且没有松动或损坏。
尝试用另一根视频线来连接显示器和电脑，看是否能解决问题总结：。
液晶显示器维修教程
液晶显示器维修教程
液晶显示器维修通常涉及以下几个方面：
1. 检查电源：首先，确保显示器的电源线连接牢固，并且
电源插座正常工作。
然后，检查显示器的电源开关是否正
常工作。
如果电源正常，但显示器仍无法启动，可能是电
源板出现故障，需要更换。
2. 检查信号线：确认显示器的信号线连接牢固，并且连接
到正确的接口。
如果信号线没有问题，可以尝试连接到不
同的电脑或设备上，以排除信号源的问题。
3. 检查显示屏：如果显示器仍然无法启动或显示画面异常，可能是显示屏本身出现故障。
可以使用一个工作正常的显
示器连接到同一台电脑上，以确认是显示器的问题还是电
脑的问题。
如果问题出现在显示器上，可能需要更换或修
复显示屏，这需要专业的技术支持。
4. 清洁显示器：有时显示器出现模糊、模糊、颜色不正常
等问题，可能是由于灰尘或污垢的堆积。
可以使用柔软的
干净布轻轻擦拭显示屏，或者使用专门的显示器清洁剂进行清洁。
注意不要使用含有酒精或溶剂的清洁剂，这可能会损坏显示屏。
请注意，在进行任何维修操作之前，务必断开显示器的电源，并且根据显示器的使用手册或与制造商联系以获得正确的维修方法和建议。
如果您不确定如何进行维修，建议寻求专业的技术支持。
液晶显示器维修方案
液晶显示器维修液晶显示器维修液晶显示器维修由于壹次电源插座发生意外，啪的壹声，冒出壹缕黑烟，电源的漏电开关也跳闸了，然后检查，显示器和显卡烧毁的了，显示器能自检，没有信号然后休眠了，估计主芯片没有烧毁，接口电路烧毁了，有维修的希望。
穷人没有办法，只好拿出DIY的精神来，自己修理，结果令人满意，跟原来的壹样好。
过程跟大家分享壹下：首先是拆开来，拿电路板出来检查壹下。
打开后盖，做工很不错，很多连接的地方均用铝箔胶纸粘起来，屏蔽用的。
连线的地方能够见到用胶纸固定，连接线也是良好的屏蔽层。
屏的接口如下，仍是用铝箔封住的，型号见不清楚。
电源线路板，做工结实，大零件均有胶固定好的标签的信息。
不知道说明什么呢？终于把驱动电路板拿出来了，黑色的烧焦部分很明显。
换壹个角度见见。
放大点见，惨不忍睹啊然后是清理工作，把坏的零件清除。
然后把黑色的脏东西清除，见清楚损毁情况。
由于烧毁的零件面目全非，是什么零件，电阻啊，电容，电感仍是二极管等，这个时候，见标志，R9说明是电阻来的，多大啊？顺着线路查找，知道这是连接RGB信号的线和地线的，上网查壹堆资料，可能是75欧姆的阻抗电阻来的，拿别的显示器壹测，果然是75欧姆的，找不到壹样的电阻，从烂声卡那里找到几个100欧姆的替换上去。
找来的零件大了壹个号，勉强能焊接进去。
小心，仍要小心。
总算焊接好俩个了，继续努力。
完成以后，继续寻找坏的零件，旁边的俩个101的电阻也是偏离标称值很多的，也壹起更换了。
找到壹个大小和尺寸均壹样的。
另外壹个就没有这么好彩了，大壹号的，仍是焊接上去了，加油，然后继续找，仍有俩个坏的电阻，同样的办法侍候。
最后上机测试，通过，没有发现什么不同的，本来以为阻抗不对会对显示有影响的，实际且不是的，三个的比例变化才是影响颜色的因素，壹起变大的话，比例仍是不变的。
下面是简图，说明事故的原因。
组成部分以及关键元素均于这里了。
意外是由于插头不小心，把地线插头接到了火线那里了，不小心啊。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一白屏故障
A .出现白屏现象表示背光板能正常工作,首先判断主板能否正常工作,可按电源开关查看指示灯有无反应,如果指示灯可以变换颜色,表明主板工作正常)
1.检查主板信号输出到屏的连接线是否有接触不良(可以替换连接线或屏)
2.检查主板各个工作点的电压是否正常,特别是屏的供电电压
3.用示波器检查行场信号和时钟信号(由输入到输出)
B.如指示灯无反应或不亮,表明主板工作不正常 1.检查主板各工作点的电压,要注意EPROM的电压(4.8V左右),复位电压(高电平或低电平,根据机型不同),CPU电压.如出现电源短路,要细
心查找短路位置,会有PCB板铜箔出现短路的可能.
2.查找CPU各脚与主板的接触是否良好
3.检查主板芯片和CPU是否工作,可用示波器测量晶振是否起振
4.必要时替换CPU或对CPU进行重新烧录
二.黑屏故障
A.首先要确定是主板问题还是背光板问题,可查看指示灯有无反应,如果连指示灯都不亮,则要查看主板电源部分
1.用万用表测量各主要电源工作点,保险丝是否熔断就要断开电源,用电阻档测量各主要电源工作点有无短路,出现短路就要仔细找线(是否线路板铜箔短路)和各个相关元器件(是否损坏,是否连锡)
2.如无短路现象,则可参照白屏现象维修,保证各工作点电压和信号的输入与输出处于正常工作状态
B.如果主板的工作状态都正常,就要检查背光板
1.检查主板到背光板的连接有无接触主良
2.用万用表测量背光的电压,要有12V的供电电压,要有
3.3V-5V的开关电压和0-5V的背光调节电压,背光的开关电压最为重要,如果出现无电压或电压过低,要检查CPU的输出电平和三极管的工作状态是否正常,注意有无短路现象,必要时替换各元器件
三.缺色
1.检查主芯片到连接座之间有无短路虚焊(注意芯片脚,片状排阻和连接座,特别是扁平插座)
2.检查屏到主板的连接线如扁平电缆之间有无接触不良
3.必要时更换主板,连接线,甚至屏,找出问题所在
四.按键失灵
1.测量各个按键的对地电压,如出现电压过低或为0,则检查按键板到CPU部分线路有无短路,断路,上拉电阻有无错值和虚焊,座和连接线有无接触不良
2.注意按键本身有无损坏
(
五. 双色指示灯不亮或只亮一种颜色
1.检查指示灯部分线路,由MCU输出到指示灯控制的三极管电平是否正常,通常为一个高电平3.3 V和一个低电平0V,切换开关机时,两电平会变为相反,如不正常检查电路到MCU之间有无短路,虚焊
2.检查三极管的供电电压(5V)是否正常,三极管输出是否正常,可测量指示灯两端电压,+-3V
3.检查主板插座到按键板之间有无接触不良,电路板有无对地短路
_
4.必要是替换指示灯
六.偏色
1.检查主板信号R\G\B由输入到主芯片部分线路(有无虚焊短路,电容电阻有无错值)
2.进入工厂模式,进行白平衡调节,能否调出正常颜色
3.必要时替换MCU或对MCU进行重新烧录)
七.花屏
1.测量主板时钟输出是否正常
2.检查主板信号R\G\B由输入到主芯片部分线路(有无虚焊短路,电容电阻有无错值)
3.检查主板信号输出到输出到屏的连接座部分线路有无虚焊短路(IC脚排阻及座双列插针特别注意扁平插座
4.必要时替换屏
八.无信号
A.通电后出现无输入信号(NO VGA INPUI)
1.检查VGA电缆连接
2.检查主板由行场输入(注意VGA母座的行场与地之间有无短路)到反相器输出再到主芯片
部分线路(有无虚焊短路,电容电阻有无错值)
3.检查主板各工作点电压(有可能是由于主芯片损坏))
B.通电后出现超出显示(VGA NOT SUPPORT) or(FREQENCY OUT OFRANGE)
1.检查电脑输入信号是否走出范围%
2.检查主板各个工作点的电压(有可能是由于主芯片损坏)
九.画面闪(字抖动)
1.用自动调节或用手动调节"相位"能否调好
2.检查主板各个工作点的电压(有可能是由于主芯片损坏)
3.检查锁相回路电容电阻有无错值
4.检查主板由行场输入到反相器输出再到芯片部分线路(有无虚焊短路电容电阻有无错值);
十.重影
1.检查输入信号,是否因为接分配而引起或VGA电缆不合规格引起
2.检查主板VGA座有无虚焊,连焊
3.检查主板由信号输入到芯片部分线路有无虚焊,短路,电容电阻错值:
4.检查主板各工作点电压(有可能是由于主芯片损坏)。
