滚筒洗衣机工作原理与维修讲解学习
洗衣机工作原理(微课课件)
形象比喻
普通洗衣机的工作原理就是模仿手搓衣服，借助摩擦力 和洗涤用品来达到去污的目的。 滚筒洗衣机的工作原理简单说来就是模仿棒槌击打，借 助打击力和洗涤用品来达到去污目的。
观看视频
洗衣机工作原理
洗衣机的理：依靠装在洗衣桶底部的波轮正、反 旋转，带动衣物上、下、左、右不停地翻转，使衣物之间、衣 物与桶壁之间，在水中进行柔和地摩擦，在洗涤剂的作用下实 现去污清洗。 滚筒洗衣机工作原理：这种发源于欧洲的洗衣机是模仿棒 槌击打衣物原理设计，利用电动机的机械 做功使滚筒旋转，衣 物在滚筒中不断地被提升摔下，再提升再摔下，做重复运动， 加上洗衣粉和水的共同作用使衣物洗涤干净。
滚筒式全自动洗衣机电气部件及基础学习知识原理
一、滚筒式全自动洗衣机电气部件及原理1、程序控制器程序控制器简称为程控器，它可分为机械式程控器，机电混合式程控器和全电脑控器程控器三类。
机械式程控器是由一只5W，16极永磁单相罩极同步电机TM为动力，通过齿轮减速机构，带动一根快轴和一根慢轴运转，快轴和慢轴上均有若干个凸轮，凸轮在旋转过程中控制触点开关中间簧片动作，进而控制簧片是的触点闭合和断开。
程控器每跳动一格，所有的触点变化一次，程控器所有触点的变化组合控制着洗衣机完成工作过程。
如：XQG50-6006，XQG60-8006等。
程控器代码为“T ”。
机电混合式程控器也是采用同步电机进行驱动，控制大电流器件工作，同时，采用单片机对电机及其它外围器件进行控制，完成洗衣机工作过程。
如：XQG50-6010，XQG60-8010。
全电脑控制程控器是采用单片机对系统所有器件进行控制，同时用数码管或其它显示器件显示所有洗衣机运行过程中的相关信息，具有直观、美观，操作方便的特点。
如：XQG50-1208，XQG50-1210，XQG50-1212等。
2、进水阀进水阀是由电磁线圈、壳体、阀芯及安装板组成。
当电磁线圈上加上220V，50Hz电压时，其周围产生电磁场，从而牵引阀芯动作，打开阀门，开始进水；当线圈上没有电压时，阀芯会在弹簧的作用下，将阀门关上，停止进水。
进水阀有单头、双头和多头之分。
单头进水阀用于普通滚筒洗衣机，如XQG50-6006，XQG60-8006等；双头进水阀用于具有烘干功能（一只阀上带有限流器，用来控投影烘干进水）或采用电子配水的滚筒洗衣机如：XQG50-6010，XQG50-1208，XQG50-1210，XQG50-1212，XQG60-8010等；多头电磁阀主要用于带有热水进水的、具有烘干功能或采用电子配水的滚筒洗衣机。
3、水位开关水位开关分为两种：机械式水位开关和电子式水位开关机械式水位开关是通过内部气囊内空气的变化来改变开关的状态。
全自动滚筒洗衣机的结构原理及故障维修
子上掉下以及进水不止造成水淹事故； • ★ 洗衣机安装的位置必须有地漏，以防止水淹事故的发生； • ★ 洗衣机安装的位置不能在地面不平且易滑地方，否则容易出现震
动移位的问题； • ★ 洗衣机底部的可调底角，必须调成水平状态；
用手摸洗衣机箱体右下 角排水泵位置，检查洗 衣机排水泵是否振动
是
拧开过滤器门，看排水 泵内是否有杂物堵塞
否
检查排水泵输入端是否 有220V～240V电压
否
检查电源驱动板向排水 泵的输出端是否有 220V～240V电压,若无 电压为电脑板故障，应 更换电脑板
否 若桶内无水，检 查水位传感器及 导压管是否良好
进水管
电机的输入电源
方式：后端插片连 接
排水泵
水泵过滤网（一体式 ）
2.滚筒洗衣机的工作原理
滚筒洗衣机是通过内筒的正反转运动，使得衣物在离心 力作用下被提升筋托起，然后在重力作用下跌落，如 此反复，对衣物产生撞击、摔打和揉搓作用，从而达 到洗净效果。
主要洗净方式： • 1.滚筒的内筒里安装三条提升筋 ，依靠提升筋的作用，将衣物托
滚筒洗衣机的优点： 1、衣物磨损率低，仅为普通洗衣机的1/30； 2、不缠绕、洗涤效果均匀； 主要由其工作原理决定，普通洗衣机主要通过机械力来工作，衣物容 易打卷成团，洗涤不均匀且磨损严重；
3、可以加热洗涤消毒杀菌；
4、省水用水量约为普通波轮洗衣机的40%左右 ；
3.滚筒洗衣机安装使用注意事项
• 3.1包装螺栓的拆卸： • 取下洗衣机的包装箱、包装泡沫、包装袋，特别应注意取下包装螺栓。 • 取出包装螺栓、包装套管，将附件袋中的包装孔盖盖到后盖板的孔中。
滚筒洗衣机工作原理和维修
家用电器维修技术
（四）安装排水管
（五）水平调整
调整洗衣机水平，能够预防额外旳噪音和振动。将洗衣 机安装在结实且水平旳地面上，注意不能是木地板。按图49旳措施调整调整脚使洗衣机水平、稳定地放置于地面，调 整好位置后，旋紧防松螺母以保持固定。
注意：在洗衣机顶盖旳对角线上施加向下旳力，洗衣机 不能上下晃动，两个对角线都要检验。另外，能够用水平仪 （简易方法：玻璃杯装水）检验洗衣机旳安装是否水平。假 如有晃动或不水平，必须重新调整调整脚。
家用电器维修技术
10、排水泵旳拆卸
拆卸环节如下： 1）按单元1旳措施，取出排水泵过滤器。 2）将洗衣机向左倾倒，放置在软垫上。 3）用螺丝刀取出防踢板旳固定螺丝。在洗衣机里面，找到防
踢板旳卡位，将这些卡位一一推出外箱，并取下防踢板。 4）用螺丝刀拆下排水泵旳固定螺丝 。 5）拔下排水泵旳连接插头。 6）用尖嘴钳夹紧排水泵旳连接管、排水管旳卡环，取下排水
3、进水压力要求控制在30kpa~1000kpa，你家旳水 压是多少？符合要求吗？若不符合，应该怎么办？
4、为何要清洁进水阀过滤器和排水泵过滤器？
家用电器维修技术
1）单独使用15A以上旳电源插座，插座必须接地，强 烈提议使用漏电开关。切勿用电源接插板与其他电 器共同使用。
2）为了得到最佳旳洗涤效果，同一种洗涤周期只洗 统一种类旳衣物。深色衣物与白色衣物、很脏旳衣 物与较洁净旳义务、面绒衣物与精细织物等应分开 洗涤。
家用电器维修技术
3）如图4-39，将门琐旳定位口往左拉，然后斜着将电动门锁 从密封圈里面拿出来，如图4-40。
4）拔出连接插头，即可拆下电动门锁，如图4-41。
家用电器维修技术
8、加热器和温控器旳拆卸
拆卸环节如下： 1）打开后盖。 2）拔出加热器和温控器旳连接插头，并用扳手拆下加热器 旳接地环，如图4-43；使劲往外拉，即可取出加热器和温控 器，如图4-44。
滚筒洗衣机工作原理与维修描述
滚筒洗衣机工作原理与维修描述滚筒洗衣机的主要工作原理是利用电机驱动滚筒旋转，搅动水和洗涤剂，将衣物浸泡在水中。
滚筒洗衣机通常有两个滚筒，一个用于放置衣物，另一个用于放置水和洗涤剂。
当洗衣机启动时，电机会带动滚筒旋转，并且启动水泵将水从水龙头中抽取到洗衣机内。
根据设定的洗涤程序和洗涤时间，洗衣机会进行相应的搅拌和冲洗操作。
在滚筒洗衣机中，水是起到清洁作用的重要因素之一、洗涤剂的主要作用是降低水的表面张力，使水能够更好地渗透到布料中，溶解污渍并吸附到洗涤液中。
此外，洗涤剂还能帮助去除衣物上的油脂和污渍，以致使衣物更加干净。
1.清洁滚筒：使用滚筒洗衣机清洁剂或重碱水进行周期性的滚筒清洗，以去除滚筒内的污垢和水垢。
2.清洁滚筒筒门密封圈：洗衣机的滚筒筒门密封圈容易堆积污垢和霉菌，定期清洁密封圈，避免异味的产生。
3.检查电源和电线：检查电源插头和电源线是否正常，排除电器故障。
4.检查排水系统：检查洗衣机的排水系统是否正常。
检查排水管道是否堵塞，水泵是否工作正常。
5.检查滚筒的运转：检查滚筒是否能够正常旋转，避免因为滚筒的问题造成洗衣机无法正常工作。
6.检查洗衣机的电机：检查洗衣机的电机是否正常运转，避免电机故障影响洗衣机的正常工作。
7.检查洗涤剂进水阀：检查洗涤剂进水阀是否正常，避免因为破损或密封不良而造成洗涤液浪费或洗涤效果不佳。
总结起来，滚筒洗衣机工作原理是利用滚筒的旋转和摩擦，将衣物浸泡在水和洗涤剂中，并进行搅拌和冲洗，以达到清洁的效果。
在维修方面，需要定期清洁滚筒和滚筒筒门密封圈，检查电源和电线、排水系统、滚筒的运转、洗衣机的电机和洗涤剂进水阀等，以确保洗衣机的正常运转。
滚筒洗衣原理
滚筒洗衣原理滚筒洗衣机是现代家庭中常见的一种洗衣设备，它通过滚筒的旋转和水流的作用来完成衣物的清洁。
那么，滚筒洗衣机的原理是什么呢？接下来，我们将详细介绍滚筒洗衣机的工作原理。
首先，滚筒洗衣机的工作原理主要分为洗涤、漂洗和脱水三个阶段。
在洗涤阶段，首先是加水，滚筒内的水位传感器会检测水位，当水位到达设定的高度时，水泵停止工作。
接着，滚筒开始旋转，同时加入洗衣液，洗衣液会与水混合形成洗涤液，滚筒的旋转会使洗涤液和衣物充分混合，从而起到洗涤的作用。
此时，洗衣机内的脏污会被洗涤液带走，从而达到清洁的效果。
接下来是漂洗阶段，漂洗的目的是将洗涤液和脏污彻底冲洗干净。
在漂洗阶段，滚筒会再次加水，洗衣机内的水位传感器会检测水位，当水位到达设定的高度时，水泵停止工作。
然后滚筒开始旋转，使清水与衣物充分混合，从而将洗涤液和脏污冲洗干净。
最后是脱水阶段，脱水的目的是将衣物中多余的水分排除，使衣物达到半干的状态。
在脱水阶段，滚筒会高速旋转，使衣物内的水分被甩出，同时，水泵会将甩出的水排出洗衣机外，从而完成脱水的过程。
总的来说，滚筒洗衣机的工作原理是通过滚筒的旋转和水流的作用来完成洗涤、漂洗和脱水的过程。
滚筒洗衣机的洗涤原理相对简单，但是通过不同的洗涤程序和洗涤液的选择，可以满足不同类型衣物的清洁需求。
除了以上介绍的工作原理外，滚筒洗衣机还有一些其他的特点。
例如，滚筒洗衣机在洗涤过程中，衣物与滚筒的摩擦会产生静电，为了减少静电的产生，滚筒洗衣机通常会在洗涤液中添加抗静电剂。
此外，滚筒洗衣机还会根据不同的洗涤程序和衣物类型，调节水温、水量和滚筒的旋转速度，以达到最佳的洗涤效果。
综上所述，滚筒洗衣机的工作原理是通过滚筒的旋转和水流的作用来完成洗涤、漂洗和脱水的过程。
通过不同的洗涤程序和洗涤液的选择，可以满足不同类型衣物的清洁需求。
滚筒洗衣机在洗涤过程中还会考虑静电的产生以及调节水温、水量和滚筒的旋转速度，以达到最佳的洗涤效果。
变频滚筒洗衣机的工作原理
变频滚筒洗衣机的工作原理变频滚筒洗衣机是一种利用变频技术驱动的洗衣机，具有节能、稳定性好、洗净效果好等特点。
下面我将详细介绍变频滚筒洗衣机的工作原理。
首先，变频滚筒洗衣机的工作原理主要分为三个步骤：水箱灌水洗涤、脱水和排水。
在水箱灌水洗涤阶段，首先要加入适量的清洁剂和水。
洗衣机内部有一个水箱，通过进水管道不断的将水注入水箱中。
洗衣机的变频技术会根据用户设定的程序，调整进水阀的开度，以控制水位的高低。
当水箱内的水位达到设定的标准后，将开始洗涤程序。
在洗涤程序中，水箱内的水会被搅拌器搅动，使衣物充分浸泡在水中，并且通过旋转的方式实现衣物的深度清洁。
这是通过变频电机驱动带动滚筒进行旋转的方式实现的。
传统的洗衣机通常采用定速电机，转速为恒定值，而变频滚筒洗衣机则能根据需要调整滚筒的转速和转向。
变频滚筒洗衣机驱动系统的核心部件是变频器。
变频器通过将电源的交流电转换为直流电，再利用逆变器将直流电转换为可调频率和可调电压的交流电。
变频器通过改变电机的电压和频率，实现了洗衣机驱动电机转速的可调节。
这样一来，不同的洗涤程序可以实现不同的转速，从而更好地满足衣物的清洁需求。
在脱水阶段，洗涤结束后，洗衣机会自动进入脱水程序。
在脱水过程中，变频洗衣机通过调整电机的转速和转向，使得滚筒以高速旋转的方式将水从衣物中甩干。
在脱水程序中，变频技术同样能够根据需要调整转速，以达到更好的脱水效果。
最后，当脱水结束后，洗衣机会进入排水阶段。
在排水阶段，变频滚筒洗衣机会打开排水阀和电子泵，将洗衣机内部的水排出。
排水完成后，洗衣机的工作完成。
总结来说，变频滚筒洗衣机利用变频技术可以根据需要调整电机的转速，从而实现洗涤和脱水程序的灵活控制。
相比传统的定速洗衣机，变频洗衣机能够更加精确地控制转速，大幅减少了能量的浪费和噪音的产生。
此外，由于变频电机的运行效率更高，所以变频滚筒洗衣机在节能方面也具有显著的优势。
滚筒洗衣机基础知识培训
滚筒洗衣机与家庭环境的匹配
空间布局
根据家庭空间布局选择合适的洗衣机，使整 体家居环境更加和谐。
使用习惯
考虑家庭成员的使用习惯，选择操作简便、 功能齐全的洗衣机。
风格匹配
洗衣机的外观应与家庭装修风格相匹配，提 升整体美观度。
节能环保
选择节能环保的洗衣机，有助于降低家庭能 源消耗和减少环境污染。
WENKU DESIGN
1946年
第一台全自动洗衣机问世。
1967年
欧洲第一台滚筒洗衣机在德国制造出来。
1970年
日本推出第一台家用滚筒洗衣机。
1980年
随着技术的不断进步，滚筒洗衣机的功能越来越 丰富，性能也越来越好。
现在
滚筒洗衣机已经成为现代家庭必备的家用电器之一，其 功能和性能也在不断升级和改进。
PART 02
滚筒洗衣机的结构和工作 原理
波轮洗衣机
波轮洗衣机的使用寿命一般较短，因为其结构较为简单，但价格也较低。
PART 05
滚筒洗衣机的选购和安装
滚筒洗衣机的选购要点
容量选择
根据家庭需求选择合适的 容量，一般三口之家5-7 公斤的容量较为合适。
能效等级
选择能效等级高的洗衣 机，能效等级越高，能
耗越低，越环保。
品牌信誉
选择知名品牌，品质有 保障，售后服务也更加
滚筒洗衣机的结构
外筒
包围在内筒外部， 用于收集洗涤过程 中产生的污水。
控制面板
用于设置洗涤程序、 选择温度和洗涤时 间等。
内筒
用于盛放洗涤的衣 物，通过旋转和翻 滚实现洗涤效果。
电机
提供动力，驱动内 筒旋转。
进水管和排水管
分别用于向洗衣机 供水以及排出污水。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
类衣服程序中被选择。 6）附加功能选择键 按附加功能选择键1，可以选择“预洗”或“少量”功能。选择少量功能，
可以减少洗涤时间；如果衣服污染比较严重，可以选择预洗功能，但 是该功能只在“绵麻和人造纤维”全自动程序中有效。 按附加功能选择键2，可以选择“漂洗+”或“防皱”功能。选择“漂洗+”
家用电器维修技术

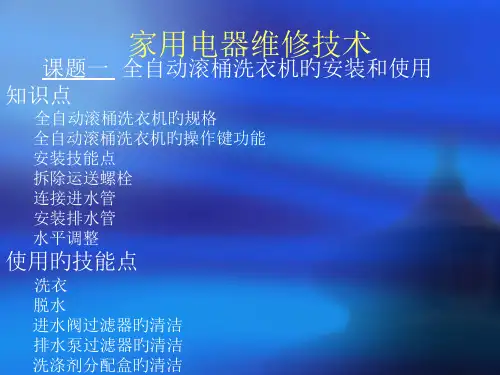

课题一 全自动滚桶洗衣机的安装和使用
知识点
全自动滚桶洗衣机的规格 全自动滚桶洗衣机的操作键功能 安装技能点 拆除运输螺栓 连接进水管 安装排水管 水平调整
使用的技能点
洗衣 脱水 进水阀过滤器的清洁 排水泵过滤器的清洁 洗涤剂分配盒的清洁
家用电器维修技术
一、全自动滚筒洗衣机的安装
（一）全自动滚筒洗衣机的部件和规格
3）检查口袋，防止钉子、硬币等物品损坏洗衣机和 衣服。
4）拉上拉链、固定钮扣、系好松动的腰带和丝带等， 确保它们不会挂到别的衣服。
家用电器维修技术
1）程序旋钮 按洗涤物品的种类和受污染程度，可选择8种全自动程序，依次为“棉麻
织物人造纤维精细织物羊毛手洗快速洗30漂洗+脱水排 水” 2）电源键 打开或关闭电源。 3）启动/停止键 启动或暂停洗涤程序。暂停4分钟之后，电源自动关闭。 4）脱水键 按此键，可选择脱水速度为“免排水免脱水400600800”，其中， 免排水是指漂洗后不进行排水，机门不能打开；免脱水是指洗衣机在 排水后停止，不进行脱水。
家用电器维修技术
（四）安装排水管
（五）水平调整
调整洗衣机水平，可以防止额外的噪音和振动。将洗衣 机安装在结实且水平的地面上，注意不能是木地板。按图49的方法调节调整脚使洗衣机水平、稳定地放置于地面，调 整好位置后，旋紧防松螺母以保持固定。
注意：在洗衣机顶盖的对角线上施加向下的力，洗衣机 不能上下晃动，两个对角线都要检查。另外，可以用水平仪 （简易办法：玻璃杯装水）检查洗衣机的安装是否水平。如 果有晃动或不水平，必须重新调节调整脚。
家用电器维修技术
二、全自动滚筒洗衣机的使用
１．全自动滚筒洗衣机的使用注意事项 ２．全自动滚筒洗衣机的控制面板 3、洗衣服 4、单独脱水 5、清洁进水阀过滤器 6、清洁排水泵过滤器 7、清洁洗涤剂分配盒
家用电器维修技术
习题
1、用虹吸现象分析全自动滚筒洗衣机排水管的安装 有何要求？
2、如果洗衣机正在单独脱水，你改变主意，想再漂 洗一次，该如何操作？
家用电器维修技术
（三）连接进水管
进水管的连接包括进水管与洗衣机进水阀的连接、进水 管与水龙头的连接。
进水管与洗衣机进水阀的连接：将进水管连接头的端盖 套在与进水阀的进水口，并拧紧螺纹，见图4-5。注意：进 水过滤器、连接头的橡胶密封圈应安装良好；拧紧的力量不 要太大，以免损害螺纹；供水压力应在30kpa到1000kpa之 间，若超过范围，要增加降压或增压装置；安装完毕后，要 仔细检查，不要漏水。
家用电器维修技术
思考：
全自动滚筒洗衣机里有些什么？动手拆拆 看吧！
注意：
拆卸过程中，应细心、耐心，切不可乱拉 乱扯，以免损坏设备。另外，拆卸下来的部 件应保管好，对复杂部分可做标签，为后续 的组装做好准备。
家用电器维修技术
1．拆卸上盖、后盖
在洗衣机背面的上端，有两颗上盖的固定螺丝，如图4－ 18所示。用螺丝刀拆卸完固定螺丝，将上盖往背面水平轻拉， 然后向上，即可打开并取下上盖。在洗衣机背面的后盖四周， 有四颗后盖的固定螺丝，如图4－18所示。用螺丝刀拆卸完 固定螺丝，将后盖往向下拉一下，即可打开并取下后盖。
旋钮，否 则，进入洗涤程序，不能单独脱水。 5）按启动键启动，洗衣机开始脱水。
家用电器维修技术
课题二 拆装全自动滚筒洗衣机
知识点
全自动滚筒洗衣机的基本结构
技能点
掌握全自动滚筒洗衣机的拆卸和组装方法： 上盖和后盖的拆卸 程序控制器的拆卸 水压传感器的拆卸 进水阀的拆卸 滤噪器的拆卸 洗涤剂盒管的拆卸 电动门锁的拆装 加热器和温控器的拆卸 排水泵的拆卸 电动机的拆卸 外筒叉形架的拆卸
3、进水压力要求控制在30kpa~1000kpa，你家的水 压是多少？符合要求吗？若不符合，应该怎么办？
4、为什么要清洁进水阀过滤器和排水泵过滤器？
家用电器维修技术
1）单独使用15A以上的电源插座，插座必须接地，强 烈建议使用漏电开关。切勿用电源接插板与其他电 器共同使用。
2）为了得到最好的洗涤效果，同一个洗涤周期只洗 统一种类的衣物。深色衣物与白色衣物、很脏的衣 物与较干净的义务、面绒衣物与精细织物等应分开 洗涤。
6）打开水龙头。
7）放入洗衣粉。应使用滚筒专用的洗涤剂，而且应避免过 量使用洗涤剂。放入洗涤剂时，应按“主洗”、“预洗” 和“柔软剂”分类，放入分配盒内的不同格中 8）按启动 键启动，洗衣机开始洗衣。
9）童锁功能：同时按“水温”和“附加功能选择键1”可以
家用ห้องสมุดไป่ตู้器维修技术
请按如下步骤进行操作：
1）打开洗衣机的门，放入衣服。 2）关好机门。 3）打开电源。 4）按“脱水键”选择脱水速度。注意：不能按程序
5）用螺丝刀旋出如图4-23所示程序控制器的固定螺丝，取出 程序控制器。
家用电器维修技术
6）用一字螺丝刀小心将图4-24所示的程序控制器控制板上边 的卡位拔开，将控制显示板从程序控制器中取出，控制板焊 接面如图4-25。注意不要损坏卡位和连接线。
家用电器维修技术
请按如下步骤进行操作：
1）按电源键，打开电源。
2）打开洗衣机的门，放入要洗涤的衣服。请注意分类洗涤， 可以取得最好的效果。
3）关好机门。
4）按程序旋钮，选择相应的洗涤程序。
5）如果需要，按附加功能选择键选择相应的附加功能。注 意，在不同的洗涤程序时，可以供选择的附加功能有所不 同，需参考使用说明书。
家用电器维修技术
2．程序控制器的拆卸
1）拆卸上盖，洗衣机内部结构如图4-19所示。
家用电器维修技术
2）将程序控制器的连接插头拔下，连接插头如图4-20，共7 个，要注意最左边的那个。
3）按课题1的方法取下洗涤剂分配盒，然后用螺丝刀旋出如 图4-21所示的洗涤剂盒的固定螺丝。
家用电器维修技术
4）用手指往下按住如图4-22所示的程序控制器盒的卡位，将 程序控制器从洗衣机的正面取出来。
