接地产品技术参数资料
不锈钢馈电棒技术参数

不锈钢馈电棒的技术参数
不锈钢馈电棒的技术参数主要包括以下几个方面:
1. 材质:不锈钢(如304、316等)。
2. 直径:根据实际需求选择不同直径的馈电棒,常见的直径有1/8英寸、1/4英寸、3/8英寸等。
3. 长度:馈电棒的长度可以根据实际需求进行定制,一般为1-3米。
4. 电阻值:根据实际需求选择不同电阻值的馈电棒,以满足不同的接地要求。
5. 防腐性能:不锈钢材料具有良好的防腐性能,能够有效抵抗土壤中的腐蚀介质。
6. 机械强度:不锈钢馈电棒具有一定的机械强度,能够承受一定的压力和弯曲。
7. 接地效果:不锈钢馈电棒具有良好的接地效果,能够有效地将电流引入地下,降低电位差。
在实际应用中,需要根据具体需求选择适合的不锈钢馈电棒,并遵循相关规范进行施工,以保证接地效果和安全可靠。
大地网接地电阻测试仪原理及技术参数

大地网接地电阻测试仪原理及技术参数
大地网接地电阻测试仪原理
地网接地电阻测量仪也称为大地网测试仪,采用直接测量法,方法直观,数据精准,高性能恒流电源,最大电流3A / 5A,适用于中大型地网特性的参数测量,集成电子对抗技术,双频测量(异频/工频)超强的抗干扰能力,四线测量,消除线阻误差,采用纯正弦波大功率信号源做为测试电源,多频点采集数据,克服了双点异频插值法的局限性,精确测量大型接地网接地电阻、接地阻抗、接地电抗、场区地表电位梯度、接触电位差、接触电压、跨步电位差、跨步电压、转移电位、接地引下线导通电阻、土壤电阻率等接地特性参数。
大地网接地电阻测试仪原理框图
大地网测试仪技术参数
1、测量范围:0~150Ω(含电流桩阻抗)
2、分辨率:0.001Ω
3、测量误差:±(读数×2%+0.005Ω)
4、最大输出电压:AC 400V (45Hz、55Hz,双频,正弦波)
5、最大输出电流:AC 5A (45Hz、55Hz,双频,正弦波)
6、电流输出档位:5/4.5/4/3.5/3/2.5/2/1.5/1A,每0.5A一档,共9档。
7、抗干扰能力:抗工频50Hz电压10V
8、测量线要求:电流线铜芯截面积≥1.5mm电压线铜芯截面积≥1.0mm
9、供电电源:AC 220V±10%,50Hz
10、外形尺寸:440×350×210mm
11、仪器重量:30kg。
电缆接地箱系列产品技术参数

GB/Z 18890-2002 额定电压 220kV 交联聚乙烯绝缘电力电缆附件
GB/T 11017-2002 额定电压 110kV 交联聚乙烯绝缘电力电缆及其附件
2.1 使用环境条件
项
目
最高环境温度
最低环境温度
平均气温
地震荡裂度
污秽等级
2.2 产品名称、型号及参数
参数 +40℃ -20℃ +5℃ 8级 4级
kV
7
1 过电压限制器
200μΩ方波电流
A
600
直流 1mA 参考电压
kV
4
4/10μΩ电流耐受
kV
100
标称放电电流
kV
10
防护等级
TP68
箱体材料
不锈钢
结构
三星共箱
2
交叉互联箱
直流耐压试验
kV
20kV、1min、不闪络、不击穿
冲击电压试验
峰值 40kV、正负极性 10 次、不击穿、不闪络
连接排与外壳间绝缘电阻试验
1.4 本技术规范书有关要求按国家最新标准。 1.5 适用标准
GB 311-1997 高压输变电设备的绝缘配合 GB 763-1990 交流高压电器在长期工作时的发热
GB 2900-1991 电工名词术语
DL 508-1993 交流 110~330kV 自容式充油电缆及其附件订货技术规范
DL 508-1993 交流 110kV 交联聚乙烯绝缘电缆及其附件订货技术规范
电缆接地箱系列
技 术 文 件
湖南长材电工科技有限公司
二零一六年 技术部
三相直接接地箱
产品名称 三相直接接地箱(ZJD-1) 产品介绍 本产品适用于 35kV /110kV/220kV 及以下电力电缆的金属护层直接接 地。采用不锈钢作为保护外壳,内部浇注树脂,集不可拆、全密封、 防盗性的特点。 产品特点 1、外壳采用高轻度的不锈钢制作,内部喷涂绝缘漆。

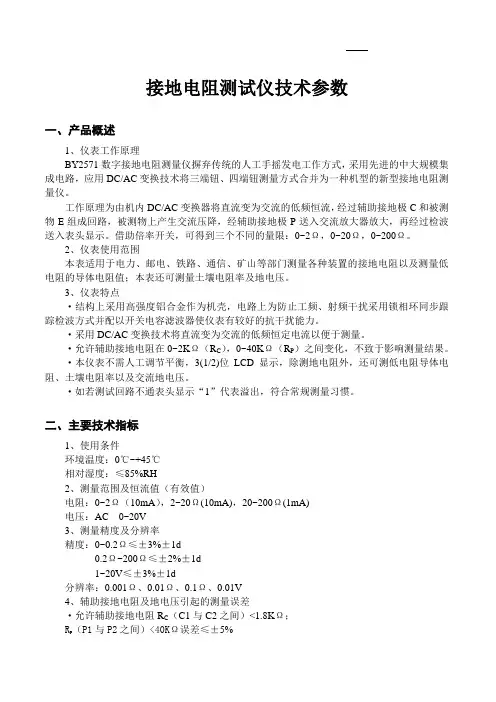

接地电阻测试仪技术参数

接地电阻测试仪技术参数一、产品概述1、仪表工作原理BY2571数字接地电阻测量仪摒弃传统的人工手摇发电工作方式,采用先进的中大规模集成电路,应用DC/AC变换技术将三端钮、四端钮测量方式合并为一种机型的新型接地电阻测量仪。
工作原理为由机内DC/AC变换器将直流变为交流的低频恒流,经过辅助接地极C和被测物E组成回路,被测物上产生交流压降,经辅助接地极P送入交流放大器放大,再经过检波送入表头显示。
借助倍率开关,可得到三个不同的量限:0~2Ω,0~20Ω,0~200Ω。
2、仪表使用范围本表适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体电阻值;本表还可测量土壤电阻率及地电压。
3、仪表特点·结构上采用高强度铝合金作为机壳,电路上为防止工频、射频干扰采用锁相环同步跟踪检波方式并配以开关电容滤波器使仪表有较好的抗干扰能力。
·采用DC/AC变换技术将直流变为交流的低频恒定电流以便于测量。
·允许辅助接地电阻在0~2KΩ(R C),0~40KΩ(R P)之间变化,不致于影响测量结果。
·本仪表不需人工调节平衡,3(1/2)位LCD显示,除测地电阻外,还可测低电阻导体电阻、土壤电阻率以及交流地电压。
·如若测试回路不通表头显示“1”代表溢出,符合常规测量习惯。
二、主要技术指标1、使用条件环境温度:0℃~+45℃相对湿度:≤85%RH2、测量范围及恒流值(有效值)电阻:0~2Ω(10mA),2~20Ω(10mA),20~200Ω(1mA)电压:AC 0~20V3、测量精度及分辨率精度:0~0.2Ω≤±3%±1d0.2Ω~200Ω≤±2%±1d1~20V≤±3%±1d分辨率:0.001Ω、0.01Ω、0.1Ω、0.01V4、辅助接地电阻及地电压引起的测量误差·允许辅助接地电阻R C(C1与C2之间)<1.8KΩ;(P1与P2之间)<40KΩ误差≤±5%RP·允许地电压≤5V(工频有效值)误差≤±5%5、电源及功耗最大功率损耗≤2W电源:6.8V~9V(6节5#镉镍可充电电池),或外接220V交流电源。
BW-BZ变压器中性点接地电阻柜产品说明书(v1.13)

BW-BZ变压器中性点接地电阻柜产品说明书(V1.13)河北博为电气股份有限公司目录1.产品概述 3 2.执行标准 3 3. 产品特点4 4.型号说明45. 典型技术参数56. 接线原理图 67. 使用条件7 8.订货须知7 9.现场安装注意事项8 10.检查及试验8 11.运行维护81.产品概述配电系统中性点接地方式通常有中性点不接地、中性点经电阻接地和中性点经消弧线圈接地。
各种接地方式不同,使用方式也不同。
随着国民经济的发展,许多城市配电网已经改变了过去以架空线路为主的局面,而是以电缆线路为主,与此同时,一些新型设备,如结构紧凑的封闭式SF6开关柜、交联聚乙烯电缆以及氧化锌避雷器等得到越来越广泛的应用,这就使得原来沿用的非有效接地方式有些不适用。
因此,如何有效经济的设置中性点接地成为当前供电工作的重点。
我公司拥有技术优秀的研发队伍和精良的设备,引进并消化国外的先进技术,长期致力于对中性点接地技术的产品研发、生产;对降低电网过电压、提高电网的安全性、可靠性,具有良好的效果。
我公司以进口特殊不锈钢合金材料,开发生产的系列不锈钢中性接地电阻柜,用于6~35kV交流电网中。
在电缆供电的系统中,接地电容电流较大。
当电流大于规定值时会产生弧光接地过电压。
采用中性点电阻接地方式的目的就是给故障点注入阻性电流,使接地故障电流呈阻容性质,减小与电压的相位差,降低故障点电流过零熄弧后的重燃率,使过电压限制在相电压的2.6倍以内,提高继电保护的灵敏度作用于跳闸,从而有效保护系统正常运行。
BW-BZ变压器中性点接地电阻柜是我公司针对以上系统要求开发的包括接地变压器在内的成套接地设备,可安装于发电厂厂用电系统、变电所供电系统、工矿企业配电系统中,实现这些电网采用中性点经电阻接地的系统运行方式。
2.执行标准本产品的设计满足以下标准:DL/780-2001 配电系统中性点接地电阻器GB6450 干式电力变压器DL/T620-1997 交流电气装置的过电压保护和绝缘配合GB/T16927-1997 高电压试验技术GB1208-1997 电流互感器GB4208-93 外壳防护等级(IP代码)IEEE32-1972标准中性点接地装置的技术、术语和试验GB311.1-1997 高压输配电设备的绝缘配合DL/T593-1996 高电压开关设备的共用订货技术条件3. 产品特点3.1产品采用优质进口不锈钢或镍镉合金等电热金属材料,具有电导率高、温度系数高、耐腐蚀、耐高温、抗氧化能力强、抗拉强度高及阻值稳定等优良特点,产品运行安全可靠。
d1类防雷器参数

d1类防雷器参数
"D1类防雷器"不是一个标准化的术语,防雷器通常根据其应用和特定的需求而有所不同。
以下是一些可能与防雷器相关的常见参数:
1.额定电压(Rated Voltage):防雷器能够安全工作的最大电压值。
2.额定放电电流(Rated Discharge Current):防雷器在特定条件下能够承受的最大放电电流。
3.阻抗(Impedance):防雷器对电流的阻抗特性,通常以欧姆(Ω)为单位。
4.响应时间(Response Time):防雷器从接收到电压过冲到放电的时间。
5.备用保护电流(Residual Protective Current):防雷器放电后保护电路中残余电流的最大值。
6.防护等级(Protection Level):防雷器能够提供的防护等级,通常根据不同的标准和分类系统来评估。
这些参数可能会根据不同的防雷器类型和应用而有所不同。
对于特定的防雷器,建议参考相关的产品规格表或生产商的技术文档,以获取准确的参数和性能指标。
这样可以确保选择和使用适合特定应用需求的防雷器。
接地变使用说明书

目录CONTENTS1 产品概述2 产品型号3 使用条件4 技术参数5 产品运输及起吊6 产品验收及保管7 产品安装8 现场交接试验9 产品试运行10 产品维护11 安全注意事项HEBEIXUHUI1 产品概述接地变压器通常用来为无中性点的系统提供一个人为的可带负载的中性点。
该中性点可以直接接地,也可以经电抗器、电阻器或消弧线圈接地;接地变压器还可以带一个连续使用的二次绕组(低压绕组)作为变电站站用电源。
本产品是经消弧线圈接地。
该系列产品具有低损耗、低噪声、低温升、低局放、免维护以及安全可靠等特点,其性能达到国内同类产品先进水平,在各个领域或系统得到了广泛应用,受到了一致好评。
2 产品型号D K S C --二次额定电压(kV)二次额定容量(kVA)一次额定电压(kV)一次额定容量(kVA)环氧树脂浇注成型三相空气接地3 使用条件3.1 海拔高度海拔不超过1000m(可按需特制)3.2 环境温度及湿度环境温度:-10℃~+40℃(可按需特制)空气相对湿度:不大于95%3.3 防护等级产品防护等级:IP21~IP553.4 冷却方式冷却方式有空气自冷(AN)和强迫风冷(AF)两种。
3.5 安装环境环氧树脂绝缘干式接地变一般为户内式。
应安装在场地清洁,通风良好的户内场所。
如果安装在地下室或开关柜等空间受限的场所,应有足够的通风量,一般每1kW损耗应有≥4m3/min的通风量。
4 技术参数标准:GB10229、GB6450、GB1094容量:2500kVA及以下电压等级:35kV及以下分接范围:±2*2.5%、±5%等相数:三相频率:50Hz或60Hz联结组别:ZN,yn11 、ZN,yn1、ZN等绝缘等级:F级,长期运行温升限值100K阻抗电压、空载损耗及负载损耗等按相应的国家标准。
5 运输及起吊5.1 产品运输5.1.1产品可用火车、轮船、汽车等交通工具运输,装运产品的厢、舱应清洁,无污染物。
(技术规范标准)短路接地线技术标准SD

中华人民共和国能源部部标准SD332—89携带型短路接地线技术标准中华人民共和国能源部1989-03-27发布1989-10-01 实施1 总则1.1 本标准适用于已停电的交流输变电系统和电气设备,220~500kV输电线路绝缘架空地线上及在试验室和试验设备上临时装设短路接地用的携带型短路接地线。
1.2 本标准不适用于在直流高压输电设备上所用的携带型短路接地线。
1.3 有关携带型短路接地线的设计、制造、质量检验和使用,均应符合本标准。
当使用于爆炸危险场所还应遵守有关专业规定。
2 定义2.1 携带型短路接地线:将已停电设备临时短路接地用的一种安全用具,它可以制成分相式和组合式(图1、图2)两种。
2.2 携带型短路接地线组成元件:2.2.1 接地线:接地用多股铜质软导线。
2.2.2 短路线:相间短路用多股铜质软导线或铜质(铝质)矩形硬导线。
2.2.3 线夹,包括接线鼻:2.2.3.1 接地端线夹:连接于接地网上或者接地端上的夹持器。
2.2.3.2 导线端线夹:连接于待接地导线上的夹持器。
2.2.3.3 接线鼻:线夹和短路线、接地线间的连接件。
2.2.4 汇流夹:短路线和接地线汇合线夹。
2.2.5 接地操作棒:装在导线端线夹上的绝缘手柄,用以悬挂、装卸线夹之工具。
2.2.6 临时接地极:当线路杆塔无接地装置时,利用金属棒构成的临时接地体。
2.2.7 导线端线夹紧固件。
2.2.8 接地操作棒上的紧固头。
2.2.9 金属棒:由导电材料制成,可以是单节或多节接续,装于导线端线夹和接地操作棒之间,当被接地设备较高和用于架空线路接地时,用以接长短路接地线的部件见图3。
2.3 技术参数:2.3.1 携带型短路接地线的电气特性以额定短路电流I(kA)和额定时间t(s)来表示。
2.3.2 峰值电流I P:在被接地回路突然来电时,瞬变周期内最大电流值。
2.3.4 额定时间:携带型短路接地线承受短路电流的时间额定时间以1s为准。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
接地产品技术参数资料目录前言 (1)一、产品用途 (1)二、型号说明 (1)第一章接地产品技术参数 (2)一、长效防腐降阻剂 (2)二、接地模块 (4)三、电解离子接地极 (5)前言长沙市雷立行电子科技有限公司是集防雷产品研制、生产及服务于一体的专业防雷公司。
公司研发生产的雷科星系列防雷产品已广泛应用于电力、通信、金融、交通、石化、计算机网络工程、安防工程等领域。
公司本着“质量就是生命”的原则,不断开拓进取,为广大用户提供优质的产品、完善的技术支持与服务。
一、产品用途长效防腐降阻剂适用于高土壤电阻率、高山缺水、腐蚀性较大的地区等各种地区的接地工程。
如电力输变电、电视、广播、雷达、石油化工厂、储油库、电子计算机、实验室及高层建筑物等的安全接地、工作接地、保护接地、防雷接地及静电接地。
接地模块、电解离子接地极是以提高接地导体内部导电性能,降低接地导体外部土壤电阻率为理论依据所设计生产的。
产品具有施工简便、占地面积小、无环境污染、使用寿命长及阻值低等优点。
普遍适用于通信、电力、交通、金融、石化、建筑系统等诸多领域,如通信局(站)、移动基站、调度机房、变电站、高速公路设施、计算机房、智能化小区等对接地要求严格的单位和部门,采用该系统均可以构成性能优良的接地系统。
二、型号说明LKX□ -□ /□1000、2000、2500、3000:产品长度(mm)F:方形;Y:圆形50、55:产品直径(mm)JZJ:长效防腐降阻剂;JDM:接地模块;LJD:电解离子接地极雷科星第一章接地产品技术参数一、长效防腐降阻剂(一)降阻原理随着电力、电气等工业的日益发展,对接地电阻提出了更高的标准。
由于受地形、地质、环境、资金等客观条件的限制,使用角钢或角铁的接地方法难以达到较高的接地要求,即使暂时达到了要求,又会因为环境恶劣而使普通接地材料腐蚀较快,造成每年都要整改,资金及人力投入过大而得不偿失。
实践证明,在接地地网中使用长效防腐降阻剂,降阻效果明显,而且省钱、省力、耐用,深受用户好评。
雷科星长效防腐降阻剂内含稳定的导电成份、化学电解质、金属钝化防腐剂、保水剂等成份。
将它施用于金属接地体和土壤之间,一方面它能够与金属接地体和土壤紧密接触,扩大散流截面积,降低金属接地体与土壤间的接触电阻;另一方面施工时它向周围土壤孔隙中流动渗透,降低周围土壤电阻率,在接地体四周形成一个电阻率变化平缓的低电阻区域,使整个地网接地电阻显著降低。
(二)产品特点长效防腐降阻剂的降阻机理决定了其特有的金属接地体不可比拟的五大优势,使其成为现代接地技术中不可缺少的先进技术。
1.增大了接地体的等效截面积和与土壤的接触面积。
2.良好的吸附性能,使接地体和土壤的结合更加紧密,消除了接地体与土壤之间的接触电阻,改善了土壤中的电场分布。
3.良好的渗透性能,深入到泥土及岩缝中,形成树根网状,增大了地中的泄流面积,减少了地中的流散电阻。
4.保护接地体免遭土壤中的各种腐蚀与侵害。
5.独特的负阻特性,降低了接地体在瞬间泄流时,地表面和装置之间的电位分布梯度,提高了对人身、设备和设施的安全保护性和可靠性。
(三)不同土壤电阻率,降阻率参考取值范围(四)不同土壤电阻率,降阻剂参考用量(五)使用方法1.施前检查项目及要求:(1)降阻剂应是同一品牌、型号的产品。
(2)使用的水无污染、水中无泥沙等杂物。
(3)沟、孔的尺寸、形状等符合设计要求,四壁较平整,孔、沟内无杂物。
(4)垂直接地极居孔中央放置,水平接地体水平居中,离沟底距离不小于40mm且较均匀(必要时可用细线固定)。
(5)接地引下线已按设计要求涂刷防锈漆并已初凝。
2.调制降阻剂按水:降阻剂=0.4~1.0:1.0的重量比加水并充分搅拌直至成粘糊状。
水平接地用水量以刚好能够润湿全部干粉并可搅拌成糊状即可,垂直接地孔用降阻剂加水量可视情况取高值。
3.浇灌、包覆、初检将调制好的糊状降阻剂轻轻倒入(以防泥石、杂物混入降阻剂中)接地沟、孔内直至全部无遗漏地包覆住接地极,并初测包覆厚度不小于40mm,钻孔四壁充实,不足时要补充。
4.复检与回填夯实待降阻剂初凝后,详细检查降阻剂,表面应均匀、无遗漏、无杂物混入,包覆体厚度最薄处不少于40mm,不足时要补充降阻剂。
检查无误后,抽走固定细线,轻轻回填无硬物和树枝的细土,厚度要达到20mm以上,然后再加其他土壤并夯实,夯实后的回填土表面应略高于周围地平面。
5.对接地引下线要求接地引下线在地表交界段需全段涂刷2~3道环氧沥清漆、FVC漆或其他耐久漆,其地下段长度应使埋入降阻剂的部分不短于20mm, 地表上面部分长度不短于30mm。
6.深井接地深井接地有时是必需的,通常井深由找到电阻率低的地层或地下水来决定,一般达数十米,施工时用专用机械钻孔,孔径为80~150mm。
有时要配以局部爆破,炸松四周土壤,使降阻剂充分填充,扩大降阻效果。
用压力将调制好的降阻剂注入接地电极管内,通过壁孔使降阻剂从内外两侧包围钢管并充实整个钻孔。
(六)施工剖面图图1.垂直接地极降阻剂敷设剖面图图2.水平接地极降阻剂敷设剖面图(七)包装、标识、运输、贮存1.本产品采用双层包装,内层为PVC袋,外层为编织袋。
每袋25KG,每吨40袋。
2.编织袋上标有产品名称、型号、厂名,运输时要注意防雨、防潮、防硬物损坏包装。
3.降阻剂应贮存在不受雨淋和水浸场所,户外贮存时要有防雨、防暴晒措施。
4.正常情况下保存期为两年。
施工现场发生被雨水浸湿异常情况时,应在2天内使用,被水浸泡过的降阻剂可作为细土回填使用。
5.用户应严格按使用方法进行施工,以保证降阻剂达到最佳降阻效果。
二、接地模块(一)工作原理雷科星接地模块内含稳定的导电成份、金属钝化防腐剂、保水剂等成份。
将它埋设于地下,能与土壤紧密接触,扩大散流截面积,在地下形成一个电阻率变化平缓的低电阻区域,使整个地网接地电阻显著降低。
(二)产品特点1.本模块采用性能稳定的非金属导体材料作为模块的导电介质,其导电性不受季节影响。
2.能吸湿保湿、能保持与土壤有效接触,接地电阻低。
3.在高土壤电阻率地区,能有效降低地网接地电阻。
4.耐大工频和冲击电流冲击,电阻稳定。
5.耐腐蚀、无毒,使用寿命长达30年、安装简便。
6.能经受-40℃的低温,北方高寒地区同样适用。
(三) 技术指标1.外观尺寸:F型为500×400×60mm,Y型为Φ150×800mm。
2.质量:F型20kg ,Y型20kg。
3.室温下电阻率:≤3Ω·m。
4.工频接地电阻:8.2Ω(土壤电阻率取长沙市效区典型土质52Ω·m) 。
5.估算式Rj≈0.16ρ(ρ为土壤电阻率)。
(四) 用量计算根据地网土层的土壤电阻率,采用下式计算LKX-JDM/F型接地模块用量:水平埋置,单个模块接地电阻:并联后总接地电阻:Rnj=Rj/(nη)式中:ρ-土壤电阻率(Ω·m)a、b-LKX-JDM/F型接地模块的长、宽(m);Rj-单个模块接地电阻(Ω);Rnj-总接地电阻(Ω);n-接地模块个数;η-模块调整系数,一般取0.6-0.9。
(五)施工方法1.接地模块采用垂直埋置或水平埋置,埋置深度不小于0.8m。
2.模块间距不宜小于5m。
3.模块极芯相互并联或与地线连接时,必须焊接,焊接长度为连接体宽度的2倍以上。
4.应在焊接处清除焊渣,并涂上防腐导电漆或沥青漆。
5.回填土应适量洒水,分层夯实,待模块充分吸湿(24小时)后测量接地电阻。
(六)注意事项1.贮存模块应保持一定湿度,避免高温、干燥、曝晒。
2.运输和安装时,应避免机械力损伤模块。
3.在寒冷地区,模块应埋在冻土层以下。
三、电解离子接地极1、原理及构成LKX-LJD电解离子接地系统由先进的可逆性缓释化合物组成,电极外表是紫铜合金,以确保最高导电性能及较长使用寿命,并配以内外两大种类填充料。
经实验证明,土壤电阻率过高的直接原因是因为缺乏自由离子的辅助导电作用。
接地导体外部的填充料是以具有强吸水力,强吸附力和阳离子交换性能高的材料为主体,配以长效、降阻、防腐功能强、膨胀系数高不受温度变化影响、耐高电压冲击的多种化学材料为辅料。
主要用于解决接地导体周围的湿度、离子生成含量、防腐保护等问题,使导体与大地紧密结合,从而降低了电极与土壤的接触电阻,改善了周边土壤的电阻率,有效地增强了雷电导通释放能力。
导体内部填充材料含有特制的电离子化合物,能充分吸收空气中的水分。
通过潮解作用,将活性电离子有效释放到土壤中,与土壤及空气中的水分作用,更加促进导体外部缓释降阻,且保持阻值长期稳定。
导体内部的化合物,随时间的延长逐步化合成胶质透明状态。
我们利用胶质化合物的导电性能,使整个系统能够长期处于离子交换的状态中,从而构成了理想的电解离子接地系统。
导体内的缓释填充料埋设后,接地电阻会逐渐下降,半年至一年内达到稳定值,埋设缓释过程可以长达30年。
构成示意图2、应用范围LKX-LJD电解离子接地系统是以提高接地导体内部导电性能,降低接地导体外部土壤电阻率为理论依据所设计生产的。
产品具有施工简便、占地面积小、无环境污染、使用寿命长及阻值低等优点。
普遍适用于通信、电力、交通、金融、石化、建筑系统等诸多领域,如通信局(站)、移动基站、调度机房、变电站、高速公路设施、计算机房、智能化小区等对接地要求严格的单位和部门,采用该系统均可以构成性能优良的接地系统。
LKX-LJD电解离子接地系统适用于作交、直流工作地、安全保护地、防雷工作地等。
在人口密集,楼群集中的场所应用时,因地表环境差,施工条件受限制,传统的接地工艺模式难以满足要求,使用该电解离子接地系统时,这些问题都会迎刃而解;尤其对于利用商品房作机房的移动通信基站,它更是防雷接地的理想选择。
3.电解离子接地极技术参数5.施工指南(以Φ50×3000为例)1)钻孔:在选好的施工场地开挖直径600mm×600mm 垂直地面的圆坑,在坑里钻出直径130mm×3100mm 垂直地面的孔洞。
2)配制填充料(1)在容积大于150升的容器内放入50Kg 淡水(井水、自来水均可); (2)加入专用高能填充料,搅拌至糊状。
3)将电解离子接地极从包装中取出,检查产品是否完整。
4)拆开电解离子接地极两端及中间的密封胶带;5)将四分之一配制好的填充料填入孔洞底部;6)将接电解离子接地极植入孔洞中,接地极顶部与圆坑的底部平齐;7)接好引出线;引出线采用不小于35mm2的多股铜线或不小于40mm×4mm的镀锌扁钢,引出线与接地极体实行压接,接点防腐处理。
8)将其余填充料填在接地极周围至接地极顶端100mm时止,测量接地电阻,达到要求后,用土填盖在接地极周围。
9)当一套接地极达不到接地电阻要求时,可用两套或多套并联使用,接地极与接地极之间的间隔不宜小于5m。
