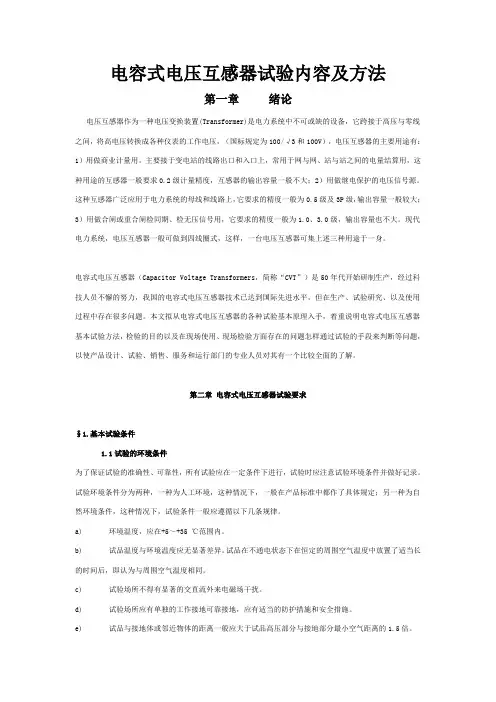

电容式电压互感器试验内容及方法..
电容式电压互感器试验内容及方法第一章绪论电压互感器作为一种电压变换装置(Transformer)是电力系统中不可或缺的设备，它跨接于高压与零线之间，将高电压转换成各种仪表的工作电压，（国标规定为100/√3和100V），电压互感器的主要用途有：1）用做商业计量用。
主要接于变电站的线路出口和入口上，常用于网与网、站与站之间的电量结算用，这种用途的互感器一般要求0.2级计量精度，互感器的输出容量一般不大；2）用做继电保护的电压信号源。
这种互感器广泛应用于电力系统的母线和线路上，它要求的精度一般为0.5级及3P级，输出容量一般较大；3）用做合闸或重合闸检同期、检无压信号用，它要求的精度一般为1.0、3.0级，输出容量也不大。
现代电力系统，电压互感器一般可做到四线圈式，这样，一台电压互感器可集上述三种用途于一身。
电容式电压互感器（Capacitor Voltage Transformers，简称“CVT”）是50年代开始研制生产，经过科技人员不懈的努力，我国的电容式电压互感器技术已达到国际先进水平，但在生产、试验研究、以及使用过程中存在很多问题。
本文拟从电容式电压互感器的各种试验基本原理入手，着重说明电容式电压互感器基本试验方法，检验的目的以及在现场使用、现场检验方面存在的问题怎样通过试验的手段来判断等问题，以使产品设计、试验、销售、服务和运行部门的专业人员对其有一个比较全面的了解。
第二章电容式电压互感器试验要求§1.基本试验条件1.1试验的环境条件为了保证试验的准确性、可靠性，所有试验应在一定条件下进行，试验时应注意试验环境条件并做好记录。
试验环境条件分为两种，一种为人工环境，这种情况下，一般在产品标准中都作了具体规定；另一种为自然环境条件，这种情况下，试验条件一般应遵循以下几条规律。
a) 环境温度，应在+5～+35 ℃范围内。
b) 试品温度与环境温度应无显著差异。
试品在不通电状态下在恒定的周围空气温度中放置了适当长的时间后，即认为与周围空气温度相同。

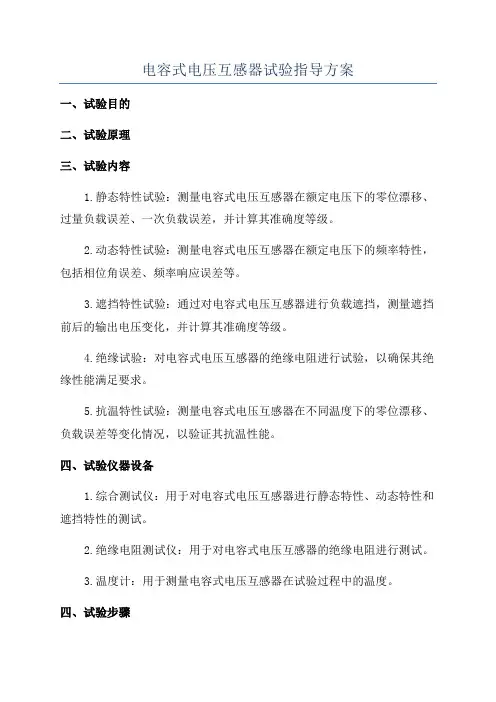

电容式电压互感器试验指导方案
电容式电压互感器试验指导方案一、试验目的二、试验原理三、试验内容1.静态特性试验：测量电容式电压互感器在额定电压下的零位漂移、过量负载误差、一次负载误差，并计算其准确度等级。
2.动态特性试验：测量电容式电压互感器在额定电压下的频率特性，包括相位角误差、频率响应误差等。
3.遮挡特性试验：通过对电容式电压互感器进行负载遮挡，测量遮挡前后的输出电压变化，并计算其准确度等级。
4.绝缘试验：对电容式电压互感器的绝缘电阻进行试验，以确保其绝缘性能满足要求。
5.抗温特性试验：测量电容式电压互感器在不同温度下的零位漂移、负载误差等变化情况，以验证其抗温性能。
四、试验仪器设备1.综合测试仪：用于对电容式电压互感器进行静态特性、动态特性和遮挡特性的测试。
2.绝缘电阻测试仪：用于对电容式电压互感器的绝缘电阻进行测试。
3.温度计：用于测量电容式电压互感器在试验过程中的温度。
四、试验步骤1.静态特性试验：a.使用综合测试仪对电容式电压互感器进行标定，确定其额定电压和额定负载。
b.将电容式电压互感器接入综合测试仪，按照标定值进行测试，测量零位漂移、过量负载误差和一次负载误差，并计算准确度等级。
2.动态特性试验：a.将电容式电压互感器接入综合测试仪，设置不同频率的信号，并测量相位角误差和频率响应误差。
3.遮挡特性试验：a.将电容式电压互感器接入综合测试仪，设置额定负载，测量输出电压。
b.在测量中遮挡一部分负载，再次测量输出电压，并计算遮挡后的输出电压变化。
4.绝缘试验：a.使用绝缘电阻测试仪对电容式电压互感器的绝缘电阻进行测试，确保其绝缘性能满足要求。
5.抗温特性试验：a.对电容式电压互感器进行静态特性试验，分别在不同温度下测量零位漂移和负载误差，并计算准确度等级。
五、试验结果分析根据试验数据，对电容式电压互感器进行分析和评估，判断其性能是否满足技术要求。
如发现性能偏差过大，可以进行调整和修复，再次进行试验。
六、试验安全措施1.在试验过程中，严禁触摸电容式电压互感器的高压部分，以免发生触电事故。

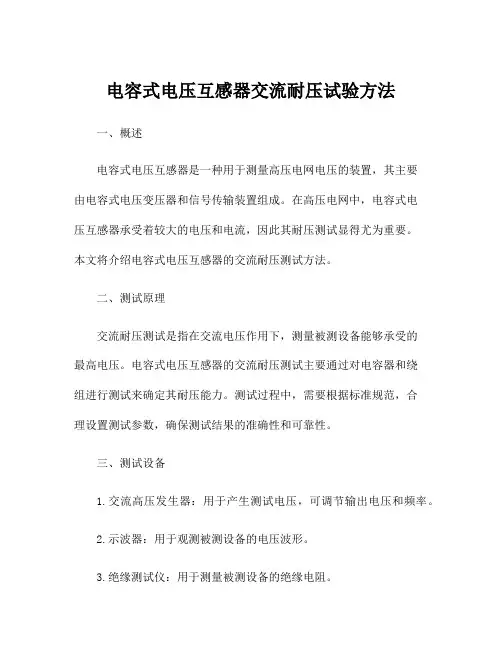

电容式电压互感器交流耐压试验方法
电容式电压互感器交流耐压试验方法一、概述电容式电压互感器是一种用于测量高压电网电压的装置，其主要由电容式电压变压器和信号传输装置组成。
在高压电网中，电容式电压互感器承受着较大的电压和电流，因此其耐压测试显得尤为重要。
本文将介绍电容式电压互感器的交流耐压测试方法。
二、测试原理交流耐压测试是指在交流电压作用下，测量被测设备能够承受的最高电压。
电容式电压互感器的交流耐压测试主要通过对电容器和绕组进行测试来确定其耐压能力。
测试过程中，需要根据标准规范，合理设置测试参数，确保测试结果的准确性和可靠性。
三、测试设备1.交流高压发生器：用于产生测试电压，可调节输出电压和频率。
2.示波器：用于观测被测设备的电压波形。
3.绝缘测试仪：用于测量被测设备的绝缘电阻。
4.剩余电压表：用于测量被测设备的剩余电压。
四、测试流程1.预备工作（1）检查测试设备和被测设备是否完好。
（2）调节交流高压发生器的输出电压和频率为测试要求的数值。
（3）连接被测设备和测试设备。
2.绝缘测量（1）使用绝缘测试仪对被测设备进行绝缘电阻测量，确保绝缘电阻满足要求。
3.穿透测试（1）将交流高压发生器连接到被测设备的绕组上，施加测试电压，根据标准规范设置持续时间。
（2）观测示波器上的电压波形，判断是否出现击穿现象，记录测试电压和击穿时间。
4.整体耐压测试（1）将交流高压发生器连接到被测设备的输入端，施加测试电压，根据标准规范设置持续时间。
（2）观测示波器上的电压波形，确认整体绝缘性能。
5.安全检查（1）关闭高压发生器，断开连接，进行安全检查，确保没有残余电压。
六、测试数据处理1.根据测试数据和标准规范，对测试结果进行评估，判断被测设备是否合格。
2.记录测试数据和测试过程，编制测试报告。
七、注意事项1.测试过程中要严格按照标准规范进行操作，确保测试结果的准确性和可靠性。
2.测试时要注意安全，确保人员和设备的安全。
3.测试后，对设备进行维护保养，及时清理测试设备和被测设备。
电容式电压互感器试验
极间绝缘（上节电容C1）
接地
2500V
2500V
试验结果判据依据
电容器单元极间绝阻一般不低于5000M ；中间变一 次绕组（X端）对二次绕组及地应大于1000M 。 二次绕组之间及对地应大于10M。
试验注意事项
试验时应记录环境湿度。 测量二次绕组绝緣电阻时其它绕组及端子应接地，时 间应持续60s，以替代二次绕组交流耐压试验。
电容量及tg 测量（自激1电容量及tg 测量
C1
C2
试验结果判据依据
a) 电容量：每节电容值不超出额定值的-5％～+10％，电容 值大于出厂值的102％时应缩短试验周期；一相中任两节实测 电容值差不超过5％。 b) tgδ：交接时，膜纸复合绝缘型不超过0.15%，油纸绝缘型 不超过0.5%；运行中，膜纸复合绝缘型不超过0.3%，超过 0.15%的应加强监视，超过0.3%的应更换。油纸绝缘型不超过 0.5%，超过0.5%但与历年测试值比较无明显变化且不大于 0.8%的可监督运行。
电容式 电压互感器试验
110kV 电 容 式 电 压 互 感 器 结 构 原 理
1
2 各电容器 单元及中 间变压器 各部位绝 缘电阻测 量。
3 电容器各 单元的电 容量及tg 测量。
试 验 项 目
中间变压器一 次、二次绕组 的直流电阻测 量。
直流电阻测量
极间绝缘（下节电容C2） 末屏—地 绝缘电阻测量 中 间 测 量 抽 头 中压（二次绕组）—地
注意事项
试验时应记录环境温度、湿度。测量完成后恢复中间变各端子 的正确连接状态。
案例分析 电容式电压互感器——二次电压为零
有一台220kV电容式电压互感器，在运行中C相母线 二次电压无指示，进行继电保护二次回路检查，无异常， 又进行常规预防性试验，也无异常。最后从互感器二次 a1 -x1空升电压，达到30V（额定57.7V）时发生击穿， 进行解体检查，发现C2引出到中间变压器一段引线对地 绝缘不良，在低于运行电压下，引线绝缘筒击穿。
电容式电压互感器交流耐压试验方法
电容式电压互感器交流耐压试验方法电容式电压互感器是一种用来测量高压电网中电压的设备。
在实际使用中，电容式电压互感器需要经过严格的交流耐压试验来验证其安全可靠性。
本文将从交流耐压试验的目的、测试设备、测试方法以及测试注意事项等方面进行详细介绍。
一、交流耐压试验的目的交流耐压试验旨在验证电容式电压互感器在正常运行条件下，能够承受规定的交流电压，不发生击穿和绝缘击穿现象，并且保证其在高压电网中的安全可靠运行。
通过交流耐压试验可以发现电容式电压互感器在设计、制造和运输等过程中可能存在的缺陷，对设备质量进行检验，确保设备在使用中不会出现意外事故，保障电网的安全运行。
二、交流耐压试验的测试设备1.高压交流电源：用于提供规定的交流电压，一般为0.1Hz的正弦波交流电压。
2.变压器：用于将高压交流电源提供的电压调节到需要的测试电压。
3.耐压仪：用于测量电容式电压互感器在交流电压下的绝缘电阻值。
4.安全防护设备：包括绝缘手套、绝缘靴等，用于保护操作人员的人身安全。
5.其他辅助设备：如接地装置、连接线路等。
三、交流耐压试验的测试方法1.准备工作在进行交流耐压试验前，首先需要对测试设备进行检查和调试，确保测试设备正常运行。
同时，还需要对测试场地进行安全检查，保证测试操作员和周围的人员安全。
另外，还需要对电容式电压互感器进行外观检查，确保设备没有损坏或者渗漏现象。
只有在一切准备工作就绪后，才能进行交流耐压试验。
2.测试步骤（1）接地：将电容式电压互感器的金属外壳接地，以确保设备处于安全状态。
（2）连接电源：将高压交流电源与变压器相连，并确保连接线路没有泄漏和短路。
（3）调节电压：通过变压器将高压交流电源提供的电压调节到需要的测试电压，在测试过程中需要稳定输出。
（4）绝缘测试：用耐压仪对电容式电压互感器进行绝缘测试，测量设备在规定电压下的绝缘电阻值。
通常情况下，绝缘电阻值应该大于规定值，否则需要进行进一步检查。
（5）持续测试：在规定的测试时间内，持续对设备进行交流电压的施加，观察设备是否出现异常反应。

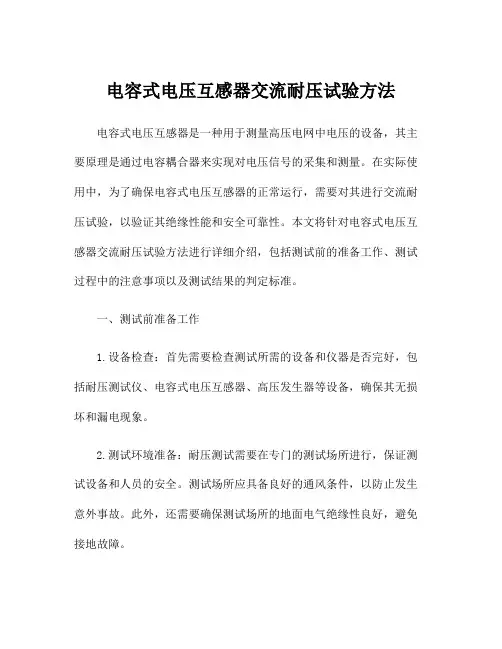

电容式电压互感器交流耐压试验方法
电容式电压互感器交流耐压试验方法电容式电压互感器是一种用于测量高压电网中电压的设备，其主要原理是通过电容耦合器来实现对电压信号的采集和测量。
在实际使用中，为了确保电容式电压互感器的正常运行，需要对其进行交流耐压试验，以验证其绝缘性能和安全可靠性。
本文将针对电容式电压互感器交流耐压试验方法进行详细介绍，包括测试前的准备工作、测试过程中的注意事项以及测试结果的判定标准。
一、测试前准备工作1.设备检查：首先需要检查测试所需的设备和仪器是否完好，包括耐压测试仪、电容式电压互感器、高压发生器等设备，确保其无损坏和漏电现象。
2.测试环境准备：耐压测试需要在专门的测试场所进行，保证测试设备和人员的安全。
测试场所应具备良好的通风条件，以防止发生意外事故。
此外，还需要确保测试场所的地面电气绝缘性良好，避免接地故障。
3.测试参数设置：根据电容式电压互感器的额定电压等级和耐压等级，合理设置测试参数，包括测试电压的大小、持续时间、测试间隔等。
4.保护措施准备：在进行耐压测试前，需要对测试人员和设备进行必要的安全保护措施，如戴绝缘手套、穿绝缘鞋、使用绝缘垫等。
二、测试过程中的注意事项1.接线方式：在进行耐压测试时，需要严格按照电容式电压互感器的接线要求进行接线，确保测试的准确性和安全性。
2.测试参数设置：在进行耐压测试前，需要根据电容式电压互感器的额定电压等级和耐压等级，合理设置测试参数，包括测试电压的大小、持续时间、测试间隔等。
3.测试过程管理：在进行耐压测试时，需要对测试过程进行严格管理，严禁超负荷测试，确保测试的安全可靠。
4.测试记录：对于耐压测试的过程和结果需要进行详细记录，包括测试的时间、测试的电压值、测试人员的签名等，以备后续查阅和分析。
三、测试结果的判定标准1.绝缘状况判定：在进行耐压测试后，需要对电容式电压互感器的绝缘状况进行判定，看是否存在漏电现象或者绝缘击穿现象。
2.测试结果分析：根据测试记录和测试结果，对电容式电压互感器的绝缘状况进行分析，判断其是否符合技术要求和安全标准。
电容式电压互感器工作原理及试验方法分析
电容式电压互感器工作原理及试验方法分析在当前电力系统中，电容式电压互感器应用较为广泛。
电容式电压互感器也称为CVT，其绝缘强度较高，成本较低，而且可以在线路兼具藕合电容或是载波通讯等特点，电容式电压互器器在电力系统中进行应用，有效地提高了电力系统运行的安全性和准确性。
文中从电容式电压互感器的优点入手，对电容式电压互感器工作原理进行了分析，并进一步对电容式电压互感器的工作原理进行了具体的立柱。
标签：电容式电压互感器；工作原理；试验方法前言随着电力系统电压等级的不断提升，电容式电压互感器的技术也越来越成熟。
相对于其他电压互感器来讲，电容式电压互感器不仅绝缘强度较高，而且其价格较低，可以有效地确保线路运行的安全性。
因此，当前电容式电压互感器应用越来越广泛。
1 电容式电压互感器的优点在当前高压及超高压电力系统产品中，电容式电压互感器应用较为广泛，这与电容式电压互感器自身所具有的独特性息息相关。
（1）在当前电力系统中，电容式电压互感器主要在35kV及以上的电力系统中进行应用，其不仅具有较高的耐电强度，而且绝缘裕度较大，能够有效地提高电力系统运行的可行性。
（2）电容式电压互感器采用的新型速饱和型阻尼器和非线性电抗线圈，在互感器运行过程中，阻尼器呈现开路的形态，当电压升高或是出现分频谐振时，电抗呈现出低阻性，能够有效地对铁磁谐振起到抑制作用，具有较好的阻尼效果。
（3）电容式电压互感器具有较好的顺应响应特性，当一次短路后，其二次剩余电压能够快速下降，在经断保护装置上具有非常好的适用性。
（4）利用电容式电压互感器可以将载波频率耦合到输电线上，可以在线路进行长途通信、测量及高频保护、遥控等等方面进行应用。
2 电容式电压互感器的工作原理电容式电压互感器主要由电容分压器（高压电容器C1和中压电容器C2）和电磁单元组成，其电气原理见图1。
2.1 电容分压器电容分压器主要组成部分为瓷套和若干耦合电容器，绝缘油存贮在瓷套内，为了确保油压力的稳定性，则需要利用钢制波纹管来保持不同环境的平衡性。
电容式电压互感器绝缘试验作业指导书
电磁式电压互感器绝缘试验作业指导书1 范围本作业指导书适用于电容式电压互感器绝缘试验，规定了交接验收试验、预防性试验、大修后试验项目的引用标准，仪器设备要求，作业程序和方法，试验结果判断方法和试验注意事项等。
该试验的目的是判定电容式电压互感器的绝缘状况，能否投人使用或继续使用。
制定本指导书的目的是规范绝缘试验的操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。
2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然后，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本作业指导书。
GB4703 电容式电压互感器JB/T 8169 耦合电容器及电容分压器GB50150 电气装置安装工程电气设备交接试验标准DL/T 727 互感器运行检修导则3 安全措施a) 为保证人身和设备安全，应严格遵守DL408《电业安全工作规程（发电厂和变电压所电气部分）》中有关规定。
b) 为保证人身和设备安全，在进行绝缘电阻测量后应对试品充分放电。
c) 在进行tgδ及电容量测量时，应注意高测试线对地绝缘问题。
d) 在进行交流耐压试验和局部放电测试等高电压试验时，要求必须在试验设备及被试品周围设围栏并有专人监护，负责升压的人要随时注意周围的情况，一旦发现异常尖立刻断开电源停止试验，查明原因并排除后方可继续试验。
4 试验项目及程序4.1 电容式电压互感器绝缘试验包括以下试验项目a) 中间变压器一、二次绕组的直流电阻测量；b) 各电容器单元及中间变压器各部位绝缘电阻测量；c) 电容器各单元的电容量及tgδ测量；d) 交流耐压试验与局部放电测试。
4.2 试验程序4.2.1 应在试验开始之前检查试品的状态并进行记录，有影响试验进行的异常状态时要研究，并向有关人员请示调整试验项目。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电容式电压互感器试验作者：作者单位：日期：2005-3-7 14:11:17摘要：电容式电压互感器试验第一章绪论电压互感器作为一种电压变换装置(Transformer)是电力系统中不可或缺的设备，它跨接于高压与零线之间，将高电压转换成各种仪表的工作电压，（国标规定为100/√3和100V），电压互感器的主要用途有：1）用做商业计量用。
主要接于变电站的线路出口和入口上，常用于网与网、站与站之间的电量结算用，这种用途的互感器一般要求0.2级计量精度，互感器的输出容量一般不大；2）用做继电保护的电压信号源。
这种互感器广泛应用于电力系统的母线和线路上，它要求的精度一般为0.5级及3P级，输出容量一般较大；3）用做合闸或重合闸检同期、检无压信号用，它要求的精度一般为1.0、3.0级，输出容量也不大。
现代电力系统，电压互感器一般可做到四线圈式，这样，一台电压互感器可集上述三种用途于一身。
电容式电压互感器（Capacitor Voltage Transformers，简称“CVT”）是50年代开始研制生产，经过科技人员不懈的努力，我国的电容式电压互感器技术已达到国际先进水平，但在生产、试验研究、以及使用过程中存在很多问题。
本文拟从电容式电压互感器的各种试验基本原理入手，着重说明电容式电压互感器基本试验方法，检验的目的以及在现场使用、现场检验方面存在的问题怎样通过试验的手段来判断等问题，以使产品设计、试验、销售、服务和运行部门的专业人员对其有一个比较全面的了解。
第二章电容式电压互感器试验要求§1.基本试验条件1.1试验的环境条件为了保证试验的准确性、可靠性，所有试验应在一定条件下进行，试验时应注意试验环境条件并做好记录。
试验环境条件分为两种，一种为人工环境，这种情况下，一般在产品标准中都作了具体规定；另一种为自然环境条件，这种情况下，试验条件一般应遵循以下几条规律。
a) 环境温度，应在+5～+35 ℃范围内。
验收试验主要是购买方在安装前进行的试验。
是为了检验互感器在运输中有否受到损伤，确保所安装的互感器是良好的。
有关要求和规定一次端子间的工频耐受电压试验值应不超过规定试验电压的75％。
准确度试验应在允许频率范围和额定电压下进行。
第三章电容式电压互感器基本试验内容综合两个国标的内容，电容式电压互感器的基本试验项目有以下十六条，具体内容如下：1) 外观检验试验目的检验互感器的外观性能。
检验互感器的金属件外露表面是否具有良好的防腐蚀性能，产品铭牌及端子标志是否符合图样要求。
试验方法目测，观察。
2)密封性试验试验目的检验互感器（包括电容分压器和电磁单元）各密封部位的密封性能。
试验方法图1极性检验电磁单元的密封性试验方法一般由制造厂规定，一般通过给试品充油压或给试品加温进行，具体要求和方法有制造厂提出。
3)绕组的极性检验试验目的2）斜线下的数据仅用于内绝缘。
标准中规定了安装运行地区的海拔超过1000 m绝缘水平，若安装运行地区的海拔超过1000 m但不高于1000 m，则应按海拔高度来折算。
用标准规定的额定耐受电压乘以海拔校正系数Ka，Ka计算公式如式（1）。
(1)式中：H——安装地区的海拔高度，m。
试验方法图2工频耐压试验（一）短时工频耐受电压试验如图2所示，相应的试验电压施加于高压端子与接地端子之间（低压端子与接地端子相连接）。
耐受时间1min。
试验前后可用电桥测量电容及介损，用于判断是否有元件击穿等故障发生。
短时工频耐受电压试验可分为干试与湿试，试验可分别对电容分压器和电磁单元进行。
对于电容分压器的试验，湿试不允许分节进行，干试可分节进行。
若分节进行试验，应按公式（2）来计算单节试验电压。
（2）对于电磁单元部分的试验，试验过程中应注意以下几个问题：①电磁单元中压回路的耐受电压水平按下式（3）计算，（3）式中：—互感器高压端子和接地端子间的试验电压；t、—分别为电容分压器的高压电容和中压电容；—电压分布不均匀系数，可取1.05。
②对于电磁单元的工频耐受电压试验，试验前把电磁单元与电容分压器分开。
当电磁单元的中压端子外露时，型式试验应在淋雨状态下进行。
试验分别对电磁单元的变压器、电抗器和铁磁谐振阻尼装置进行，试验时应注意将阻尼装置与变压器的连接线拆开。
电磁单元内若接有过电压保护用放电器件，在试验时也应将其连接线拆开。
③对变压器一次绕组进行试验时，试验电压值应为按式（3）计算。
试验电压可以直接用单独电源来供给，也可以由二次侧感应得到。
无论用哪一种方式得到试验电压，均应在高电压侧测量试验电压。
当电压升到试验电压值以后，历时间1 min，然后立即把电压降下来。
在试验过程中应注意：变压器的铁心、未接电源的二次绕组的一个端子和一次绕组的低电压端子以及油箱外壳均应接，而未接电源的绕组处于空载状态。
试验时，为避免铁心过度饱和，试验电压的频率可以增加到额定值以上。
如果频率超过额定值的两倍，试验时间可以减小到按式（4）计算之值，但不得短于15 s。
（4）式中：t—用频率为t的电压来试验时所需经历的时间，单位s。
—试验电压的频率。
t在试验中有否损坏，可以用在试验前后测量变压器的空载电流和损耗的方法来检验。
①电抗器的耐受电压试验用单独电源来进行，历时1 min。
电抗器绕组的端子之间的绝缘水平及其保护器件的放电电压，应与在二次侧短路和开断等过程中电抗器上可能出现的最大过电压水平相适应。
具体数值由制造厂规定。
为避免铁心过度饱和，可以提高试验电压的频率，此时试验时间按上述规定适当缩短。
②)电磁单元中压回路的接地端子与地之间，二次绕组的端子（含附件）对地及其相互之间的绝缘应能承受工频3 kV（方均根值）的试验电压，历时1 min。
b)电容分压器的低压端子对地绝缘应能承受工频10 kV（方均根值）的试验电压，历时1 min，若低压端子不暴露在风雨中，则试验电压为4 kV（方均根值）（二）雷电冲击耐受电压试验雷电冲击耐受电压试验在互感器整体上进行，试验电压的波形为（1.2～5）／（40～60）s。
也可分别对电容分压器（不允许分节进行）和电磁单元进行，电磁单元试验电压按变比计算得到。
试验时，应施加正极性和负极性冲击各15次，如果在连续的15次冲击中未发生多于2次的闪络且未发生击穿，则认为互感器通过了试验。
（三）操作冲击耐受电压试验（湿试）操作冲击耐受电压试验（湿试）在互感器整体上进行，试验电压的波形为250／2500 s。
也可仅对电容分压器进行（不允许分节进行），而电磁单元则用上述短时工频耐受电压试验考核。
操作冲击耐受电压试验时，应施加正极性和负极性冲击各15次，如果在连续的15次冲击中未发生多于2次的闪络且未发生击穿，则认为互感器通过了试验。
操作冲击试验只对330kV以上产品进行，这和系统中过电压存在和保护水平有关。
若试品进行了操作冲击湿耐受电压试验，则不需再进行工频湿试验和操作冲击干耐受电压试验。
5）磁单元的温升试验试验目的检验互感器在正常及系统故障情况下的温升情况。
试验方法试验只在电磁单元上进行，在额定频率和规定负荷（功率因数为0.8（滞后）～1之间的任一数值）下，给试品施加规定电压，当每小时的温度上升值不超过1 ℃时，即认为已达到稳定状态。
规定负荷即每个二次绕组上分别接有各自最大负荷来进行本试验，如果互感器规定了极限热负荷，试验时应加极限热负荷值。
电压测量应在一次绕组上进行，因为实际二次电压可能明显地降低。
绕组温升应采用电阻法测量。
对电阻值很小的绕组，也可以采用热电偶法测量。
其他部位的温升可用温度计或热电偶法测量。
试验程序为：a）不论其额定电压因数和允许运行时间如何，对所有互感器的电磁单元均应在二次绕组接有额定负荷（如果有多个额定负荷值，应取最大者）和剩余电压绕组不接负荷的条件下，施加1.2倍额定电压连续进行试验，直到温度达到稳定为止。
如果规定了热极限输出，电磁单元还应增加如下试验，即在额定一次电压和对应其热极限输出且功率因数为1的负荷下进行试验。
如果对一个或多个二次绕组规定了热极限输出，应分别对其进行试验，除非另有规定，每次试验只有一个二次绕组连接对应其热极限输出且功率因数为1的负荷。
此时，其他二次绕组不接负荷。
此时各绕组的温升应不超过60 ℃。
b）额定电压因数为1.5（或1.9）、允许运行时间为30 s的互感器，其电磁单元应在a）项1.2倍额定电压下的温升试验达到稳定状态后，立即施加1.5（或1.9）倍额定电压（此时二次绕组和剩余电压绕组应接有最大的额定负荷），历时30 s。
此时各绕组温升应不超过70 ℃。
本试验也可以从冷态开始，各绕组温升应不超过10 ℃。
c）额定电压因数为1.9、允许运行时间为8 h的互感器，其电磁单元应在a）项1.2倍额定电压下的温升试验达到稳定状态后，立即施加1.9倍额定电压（此时二次绕组应接有最大的额定负荷，剩余电压绕组接有额定负荷或热极限负荷），历时8 h。
此时各绕组温升应不超过70 ℃。
在上述各种试验条件下，电磁单元的铁心及其他金属件表面、油顶层的温升应不超过50 ℃。
另外，新的IEC标准规定，如果安装地区的海拔超过1000m，海拔每升高100m，互感器的温升应相应降低。
对于充油的电磁装置应降低0.4%；对于干式电磁装置应降低0.5%。
电阻法测量绕组平均温度：图3电阻法测温升在温升试验结束并切断电源之后，立即测量绕组的直流电阻。
应在停电后1min内测出第一个读数。
然后在8min～10min内每隔相等的时间（30～60s）测定一个电阻值依次记录为R1、R2、R3、……RK。
其后再隔5～10min补充测量一个参考值Rn。
同时记录各个测定时间分别为t1、t2、t3、……tk，以切断电源瞬间为t=0。
在坐标纸上，将ln（R1-Rn）、ln（R2-Rn）、ln（R3-Rn）、……ln（Rk-Rn）和t1、t2、t3、……tk的相应各点绘出，用一直线联接，其与R轴的交点既为t=0时（R0-Rn）值，由此可得切断电源瞬间的绕阻电阻R0值。
绕阻一般为铜线，平均温升ΔQ按下式计算：（5）R0—断电瞬间绕阻热电阻值，ΩRQ1—温度为Q1时冷电阻值，ΩQ1—绕阻冷态温度（冷态时环境温度），℃。
Q2—温升试验后期确定温升的环境温度，℃。
235—铜导体温度系数的倒数6）电容介损测量试验目的：检验电容器的电容及介损，并作为元件好坏的判据。
图4正接法原理图图5 反接法原理图试验方法：电容测量应在工频耐受电压试验前，在不高于15%的电压下进行初测，工频耐受电压试验之后在（0.9～1.1）Un电压下进行复测。
在试验室试验时，一般采用正接法。
在现场验收时，用反接法较多。
反接法试验时，由于电桥处于高电位，所以应注意安全，测试电压一般也达不到要求（较低）。
7）高频电容及等值串联电阻测量试验目的检验电力载波该频通路的阻抗。
