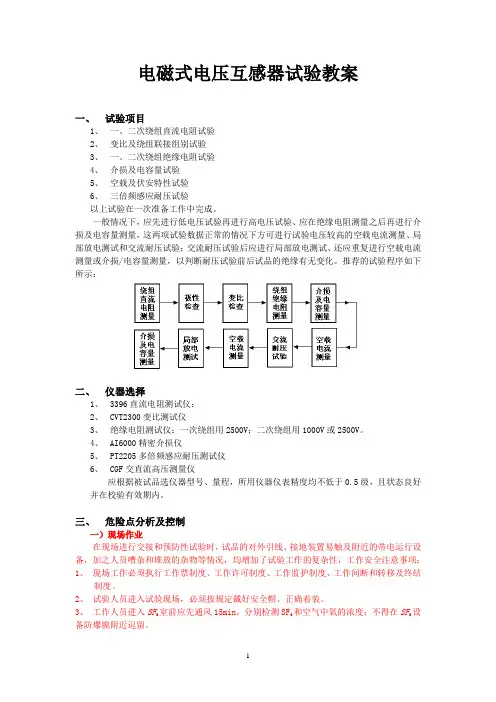

电磁式电压互感器试验教案
电磁式电压互感器试验教案一、试验项目1、一、二次绕组直流电阻试验2、变比及绕组联接组别试验3、一、二次绕组绝缘电阻试验4、介损及电容量试验5、空载及伏安特性试验6、三倍频感应耐压试验以上试验在一次准备工作中完成。
一般情况下，应先进行低电压试验再进行高电压试验、应在绝缘电阻测量之后再进行介损及电容量测量，这两项试验数据正常的情况下方可进行试验电压较高的空载电流测量、局部放电测试和交流耐压试验；交流耐压试验后应进行局部放电测试、还应重复进行空载电流测量或介损/电容量测量，以判断耐压试验前后试品的绝缘有无变化。
推荐的试验程序如下所示：二、仪器选择1、3396直流电阻测试仪：2、CVT2300变比测试仪3、绝缘电阻测试仪：一次绕组用2500V；二次绕组用1000V或2500V。
4、AI6000精密介损仪5、PT2205多倍频感应耐压测试仪6、CGF交直流高压测量仪应根据被试品选仪器型号、量程，所用仪器仪表精度均不低于0.5级，且状态良好并在校验有效期内。
三、危险点分析及控制一）现场作业在现场进行交接和预防性试验时，试品的对外引线、接地装置易触及附近的带电运行设备，加之人员嘈杂和堆放的杂物等情况，均增加了试验工作的复杂性，工作安全注意事项：1、现场工作必须执行工作票制度、工作许可制度、工作监护制度、工作间断和转移及终结制度。
2、试验人员进入试验现场，必须按规定戴好安全帽、正确着装。
3、工作人员进入SF6室前应先通风15min，分别检测SF6和空气中氧的浓度；不得在SF6设备防爆膜附近逗留。
4、工作前必须进行“班前会”，工作负责人应对全体试验人员详细说明工作任务、工作范围、安全措施及注意事项，防止作业人员不清楚停电范围，走错带电间隔。
5、高压试验工作不得少于两人，试验负责人应由有经验的人员担任。
开始试验前，负责人应对全体试验人员详细布置试验中的安全事项。
6、在试验现场应装设遮栏或围栏，悬挂“止步，高压危险！”标示牌，并派专人看守。
试品两端不在同一地点时，另一端还应派人看守。
7、合理、整齐地布置试验场地，试验器具应靠近试品，所有带电部分应互相隔开，面向试验人员并处于视线之内。
试验人员的活动范围及及带电部分的最小允许距离应按表1规定。
表3-1 操作人员活动范围及及带电设备的最小距离：8、试验时，需要断开互感器二次接头时，拆前应做好标记，恢复连接后应进行检查。
9、试验器具的金属外壳应可靠接地，高压引线应尽量缩短，必要时用绝缘物支持牢固。
为了在试验时确保高压回路的任何部分不对接地体放电，高压回路及接地体（如墙壁等）的距离必须留有足够的裕度。
10、使用和搬运工器具及带电设备安全距离不够时，可能造成人员高压触电，所以人员使用和搬运工器具进入工作现场必须有专人监护，注意及带电设备保持足够的安全距离。
11、登高工作时，必须正确使用安全带，按规定使用梯子，防止人员高空摔跌；严禁将物件上下抛掷。
12、在可能产生感应电的设备上装设接地线，试验设备应牢靠接地，防止感应电伤人、损坏仪器。
13、低压电触电，试验电源应装设合格的漏电保护装置。
14、试验装置的电源开关应使用具有明显断开点的双极刀闸，并装有合格的漏电保护装置。
15、工作前应对试验设备、仪器、仪表进行检查，禁止使用不合格或有缺陷的试验设备。
16、加压前必须认真检查接线、表计量程，确认调压器在零位及仪表的开始状态均正确无误，并通知所有人员离开被试设备，在征得试验负责人许可后，方可加压，加压过程中应有人监护。
17、加压过程中，操作人员应站在绝缘垫上。
18、试验人员在加压过程中，应精力集中，不得及他人闲谈，随时警惕异常现象发生。
操作顺序应有条不紊，在操作中除有特殊要求，均不得突然加压或失压。
当发生异常现象时，应立即降压、断电、放电、接地，而后再检查分析。
19、变更接线或试验结束时。
应首先降下电压，断开电源、对被试品放电，并将升压装置的高压部分短路接地。
20、未装接地线的大电容试品，应先放电再进行试验。
进行高压直流试验时，每告一段落或试验结束后，应将试品对地放电数次并短路接地后方可接触，防止剩余电荷电击伤人。
试验现场有特殊情况时，应特殊对待，并应针对现场实际情况制定符合现场要求的安全措施。
二）试验室内作业1、试验人员进入试验现场，必须按规定戴好安全帽、正确着装。
2、高压试验工作不得少于两人，试验负责人应由有经验的人员担任。
开始试验前，负责人应对全体试验人员详细布置试验中的安全事项。
3、在试验现场应装设遮栏或围栏，字面向外悬挂“止步，高压危险！”标示牌，并派专人看守。
4、合理、整齐地布置试验场地，试验器具应靠近试品，所有带电部分应互相隔开，面向试验人员并处于视线之内。
试验人员的活动范围及及带电部分的最小允许距离220kV为3.0米。
5、试验器具的金属外壳应可靠接地，高压引线应尽量缩短，必要时用绝缘物支持牢固。
为了在试验时确保高压回路的任何部分不对接地体放电，高压回路及接地体（如墙壁等）的距离必须留有足够的裕度。
6、登高工作时，必须正确使用安全带，按规定使用梯子，防止人员高空摔跌；严禁将物件上下抛掷。
7、试验设备应牢靠接地，防止感应电伤人、损坏仪器。
8、试验电源开关应使用具有明显断开点的双极刀闸，并装有合格的漏电保护装置，防止低压触电。
9、加压前必须认真检查接线、表计量程，确认调压器在零位及仪表的开始状态均正确无误，并通知所有人员离开被试设备，在征得试验负责人许可后，方可加压，加压过程中应有人监护。
10、三倍频感应耐压试验过程中，操作人员应站在绝缘垫上。
11、试验人员在加压过程中，应精力集中，不得及他人闲谈，随时警惕异常现象发生。
操作顺序应有条不紊，在操作中除有特殊要求，均不得突然加压或失压。
当发生异常现象时，应立即降压、断电、放电、接地，而后再检查分析。
12、变更接线或试验结束时。
应首先降下电压，断开电源、对被试品放电，并将升压装置的高压部分短路接地。
四、试验前准备工作1、拟订试验程序、编写作业指导书，组织作业人员学习作业指导书，使全体人员熟悉作业内容、作业标准、安全注意事项。
2、明确设备状况，分析被试设备出厂和历史试验数据，掌握设备状况。
3、准备试验用仪器、万用表、绝缘杆、绝缘垫、绝缘手套、验电器、放电棒、试验接地线、短路线、工器具、温湿度计、电源线轴及电源闸板、带有“止步高压危险”的安全围带、空白报告纸及笔。
（现场作业时，据作业高度应准备绝缘梯、安全带。
）4、检查设备表面脏污及潮湿情况表面应清洁干燥，外瓷套无裂纹和明显的烧伤痕迹，无渗漏。
5、确认拆除所有及设备连接的引线，并保证有足够的安全距。
（现场作业时需要）6、检查仪器状态是否良好，所有试验仪器须校验合格，未超周期。
7、用高压试验警戒带将试验区域围起，围带上“止步，高压危险”字样向外，范围应保证试验电压不会伤害围带区域外人员。
8、接试验电源，两人工作，验电220V，先接负荷侧，再接电源侧，工作中加强呼应。
五、试验要求1.记录温度：进行及温度和湿度有关的各种试验时（如测量直流电阻、绝缘电阻、tanδ、泄漏电流等），应同时测量、记录被试品温度和周围空气的温度、湿度。
2.试验条件：进行绝缘试验时，被试品温度不应低于+5℃，户外试验应在良好的天气进行，且环境相对湿度一般不高于80%。
当温度和湿度超出上述规定时，试验数据只作为判断设备绝缘好坏的参考，当对试验数据有怀疑时应尽快安排复试。
六、试验项目一）直流电阻试验1、试验目的及意义测量电磁式电压互感器直流电阻的目的是检查其一次、二次绕组的质量及回路的完整性，以发现各种原因所造成的导线断裂、接头开焊、接触不良、匝间短路等缺陷。
2、试验接线图1 电磁式电压互感器直流电阻试验接线图面板包括液晶显示器、键盘控制以及打印机、试验仪器接地钮。
电阻的测量值以及操作信息均通过“显示和键盘控制”显示。
显示器左下侧是整机复位按键，当仪器出现死机或严重干扰时，按下复位键重新回到仪器的初始状态重新测量。
显示器下方有四个按键（因工作状态不同，显示的汉字不同，按键的功能也不同）。
3、现场测试操作步骤及注意事项3.1先测一次绕组“AX”，按图1接线，连接好电源线，并打开电源开关。
★注意：试验时，机壳必须可靠接地。
3.2开机，选择测试电流。
当确认被试品和仪器可靠的连接好后，按屏幕显示的“▼”“▲”对应按键切换所需要的测试电流。
3.3按“测量”键后即开始测试，经过几秒钟屏幕中间的显示区将显示测量的电阻值。
如果出现屏幕提示“超量程”，以及充电进度条长时间停滞不前，则所测电阻可能超出当前量程所能测量的范围，此时应按“复位”键退出测量，然后重新选择测试小一档电流再试。
3.4测量完毕，按“复位”键进行放电，有“嘀嘀”报警声，待放电指示完毕后才能倒换试验接线。
★注意：在测量完感性负载时不能直接拆掉测试线，关闭输出时，电感会通过仪器泄放能量，一定要在放电指示完毕后才能拆掉测试线。
3.5倒换测试线，重复3.1-3.4测量1a1n，2a2n，dadn。
4、试验标准《电气装置安装工程电气设备交接试验标准》GB 50150－2006中规定：一次绕组直流电阻测量值，及换算到同一温度下的出厂值比较，相差不宜大于10%。
二次绕组直流电阻测量值，及换算到同一温度下的出厂值比较，相差不宜大于15%。
5、影响因素5.1试验温度将测量温度及以前测量温度和出厂测量温度对比，必要时换算到同一温度下对比；5.2采用专用的测试线，防止导线截面达不到要求影响试验结果；5.3测试线夹及被测绕组的连接要牢固可靠，去除氧化层或脏污，减少测量误差；5.4充电电流选择不当，绕组充电时间不够，影响测试结果；5.5避免测试线破损、断线、掉头等。
二）变比及极性试验1、试验目的及意义K=U1/U2K：变比；U1：高压侧电压；U2：低压侧电压。
检查互感器变比、极性是否及铭牌值相符很重要，因为极性判断错误会导致接线错误，进而使计量仪表指示错误，更为严重的是使带有方向性的继电保护误动作。
测量变比可以检查互感器一次、二次关系的正确性，给继电保护正确动作、保护定值计算提供依据。
2、试验接线目前多使用互感器特性参数测试仪，可以在一次测量中得出变比、极性结论。
图2 自动变比测试仪测量电压互感器变比、极性的接线3、试验步骤电压比试验应分别对每对绕组（如AX／1a1n、AX／2a2n、AX／dadn）进行电压比测量，同时验正极性是否及铭牌相符。
3.1测AX及1a1n间变比及极性，接线如图2所示。
将线圈高压端（A、X）接测试仪A、B端子，低压端子（1a、1n）接测试仪a、b端子。
设定组别为0（或6），被试电压互感器其它二次绕组开路。
使用A相进行测量也可以用其它相测量。
★注意：高低压端子不能反接，容易损坏仪器。
3.2检查接线无误后，接通电源开关，开机，预热半分钟，仪器选择“常规测试”（有的仪器的“单相测试”；3.3参数设置：应根据铭牌所示变比和二次测量绕组的位置设置互感器的额定变比。
