目录
1、取消非抗震框架梁作法
2、增加扁梁柱节点、构造
2.1.4嵌固端的注写细化a、不在基础顶面
b、不在顶板
3.2.2增加跨高比不小于5的LL按框架梁设计，代号为LLK
3.2.3取消约束边缘构件非阴影区拉筋（或箍筋）的表达规定
放在了3.2.4
增加了非底部加强区构造边缘构件不设置外封闭箍的时候
墙身水平钢筋应按相应作法（计入水平筋构造）
3.2.5增加LLK相应规定（在第8点）
3.6.3为增项、一级墙水平施工缝作法
表4.2.2增加了TZL（托柱梁）KBL（宽扁梁）
附注3增加了L、JZL端部预定为铰接表充分利用钢筋时为Lg
4.2.54.2.6增项、宽扁梁作法
4.3.4扁梁注写方式
取消4.6.2非抗震设计取消4.6.7KZL中托墙、柱区别
5.2.2增加板考虑竖向地震时规定
5.4其它增加板竖向地震规定5.4.1
增加5.4.3板、墙钢筋顶部搭接
6.5其它6.5.1板考虑竖向地震 16g101-1图集免费下载
6.5.2锚固搭接要求
6.5.4在塔顶连接的搭接要求
表7.1.2增加板阴角放射筋
7.2.9增加悬挑板阴角附加钢筋
7.2.10阳角附加筋增加详图
受拉钢筋基本锚固长度2.同表述方式，取消非抗震名词
la与laE都列表了修正系数根据实际情况调整
ll、llE搭接长度也都列表了
P69增加了K2伸上板面的作法
P72增加水平变截后增厚长度的作法（二）连通法{16g101-1图集免费下载}.
P73、74剪力墙竖向钢筋连接构造加了一页
P76计入水平筋作法画法改变
P77增加了构造边缘构件利用墙体水平钢筋的作法
P78增加LL不同截面的详图
P80LLK纵向箍筋的构造
P83大于300小于800洞口补强作法不同{16g101-1图集免费下载}.
P84增加上板小于下板时，梁上下锚固长度不同的算法
P87、88、89取消原纵向钢筋弯拆要求增加非框架梁下部纵向钢筋弯锚构造P93、94增加框架扁梁中柱节点

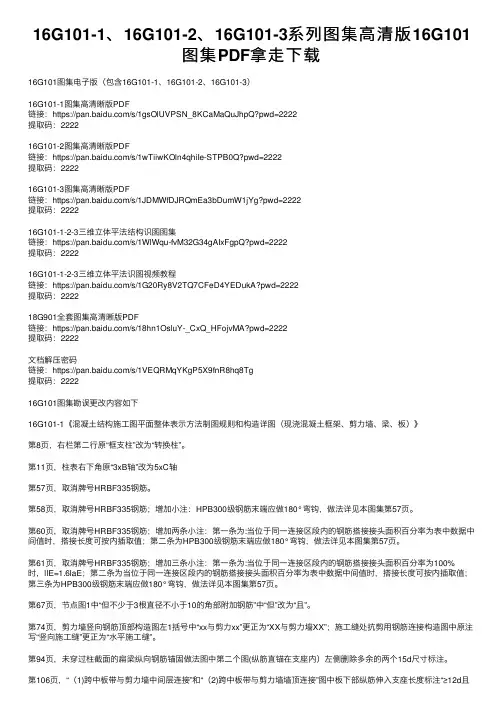

16G101-1、16G101-2、16G101-3系列图集高清版16G101图集PDF拿走下载
16G101-1、16G101-2、16G101-3系列图集⾼清版16G101
图集PDF拿⾛下载
16G101图集电⼦版（包含16G101-1、16G101-2、16G101-3）
16G101-1图集⾼清晰版PDF链接：https:///s/1gsOlUVPSN_8KCaMaQuJhpQ?pwd=2222 提取码：2222 16G101-2图集⾼清晰版PDF链接：https:///s/1wTiiwKOln4qhiIe-STPB0Q?pwd=2222 提取码：2222 16G101-3图集⾼清晰版PDF链接：https:///s/1JDMWfDJRQmEa3bDumW1jYg?pwd=2222 提取码：2222 16G101-1-2-3三维⽴体平法结构识图图集链接：https:///s/1WlWqu-fvM32G34gAIxFgpQ?pwd=2222 提取码：2222 16G101-1-2-3三维⽴体平法识图视频教程链接：https:///s/1G20Ry8V2TQ7CFeD4YEDukA?pwd=2222 提取码：2222 18G901全套图集⾼清晰版PDF链接：https:///s/18hn1OsluY-_CxQ_HFojvMA?pwd=2222 提取码：2222
⽂档解压密码链接：https:///s/1VEQRMqYKgP5X9fnR8hq8Tg 提取码：2222 16G101图集勘误更改内容如下
16G101-1《混凝⼟结构施⼯图平⾯整体表⽰⽅法制图规则和构造详图（现浇混凝⼟框架、剪⼒墙、梁、板）》
第8页，右栏第⼆⾏原“框⽀柱”改为“转换柱”。
第11页，柱表右下⾓原“3xB轴”改为5xC轴
第57页，取消牌号HRBF335钢筋。
16J101-1图集钢筋构造解析
精心整理
16J101-1图集钢筋构造解析
受拉钢筋锚固长度la
C25（d≤25）C30（d≤25）C35（d≤25）
二级钢：33d29d27d
三级钢：40d35d32d
受拉钢筋抗震锚固长度laE
C25（d≤25）C30（d≤25）C35（d≤25）
二级钢（抗震三级）35d35d28d
三级钢（抗震三级）42d37d34d
纵向受拉钢筋搭接长度ll
二级钢C25（d≤25）C30（d≤25）C35（d≤25）
25%40d35d32d
50%46d41d38d
100%53d46d43d 精心整理
三级钢C25（d≤25）C30（d≤25）C35（d≤25）
25%48d42d38d
50%56d49d45d
100%64d56d51d
纵向受拉钢筋搭接长度llE
二级钢（抗震三级）C25（d≤25）C30（d≤25）C35（d≤25）
25%42d36d34d
50%49d42d39d
三级钢（抗震三级）C25（d≤25）C30（d≤25）C35（d≤25）
25%50d44d41d
50%59d52d48d
箍筋弯钩1350，平直部分10d，75中较大值
梁上部纵筋两排间距≥25，≥d，排距≥30，1.5d；下部两层钢筋上下间距≥25，≥d，排距≥25d，≥d；拉筋一头为900，一头1350弯钩，平直部分5d。
KZ纵向钢筋连接： 精心整理
嵌固部位：
绑扎搭接：
底部为Hn/3非连接区，上部Hn/6，hc≥500为非连接区，中间连接区域为llE，两个搭接区域之间的间距为≥0.3llE。
机械连接和焊接连接：
底部为Hn/3非连接区，上部Hn/6为非连接区，中间连接区域为35d，≥500（焊接），相邻接头相互错开，柱插筋长度为1.2laE。
KZ、QZ、LZ箍筋加密区：柱子嵌固部位Hn/3，≥Hn/6，hc，≥500至上层Hn/6，hc,500位置全部加密，梁上柱（lz）插筋底下弯折长度为15d，伸至梁底≥20d，≥0.6labE；墙上柱（QZ）柱根构造：插筋自墙顶面1.2laE，弯头为150；柱筋封头弯至梁，从梁底算起1.5labE+20d（柱外侧配筋率＞1.2%可截断），梁上部钢筋伸入柱边弯折长度为15d，梁上部钢筋伸入梁底长度应为1.7kabE+20d（同上）；柱内侧纵筋同中柱柱顶弯头均为12d，应伸入柱顶≥0.5labE，柱封头≥laE无需弯折，伸至柱顶≥0.6labE时柱外层筋弯折为15d，内侧弯折为12d。
16G101-1解读(对比11G101-1)
新平法图集16G101-1新增与补充内容
序号 页数 内容 解读
1 P8 2.1.4 上部结构嵌固部位的注写 11G中有关框架柱嵌固部位的定义不明确。16G要求在-1层、首层均按嵌固部位定义。
2 P8 表2.2.2 转换柱（ZHZ） 同框支柱
3 P11 注4：-1层、首层均按嵌固部位要求设置箍筋及搭接 同1
4 P15 表3.3.3-2 连梁LLk（跨高比不小于5） 跨高比：跨度与其梁截面高度之比值。
注写规则同框架梁，节点详图见P80。
5 P15 设计施工注意III 约束边缘构件非阴影区域拉筋沿剪力墙竖向分布钢筋逐根设置。
6 P17 3.2.5.8 LLk注写规则 同4
7 P21 3.6.3 抗震等级为一级的剪力墙，水平施工缝处需设置附加竖向插筋时，设计应详细说明位置配筋等情况。 施工缝：在混凝土浇筑过程中，因设计要求或施工需要分段浇筑，而在先、后浇筑的混凝土之间所形成的接缝。节点构造见P74。
8 P27 表4.2.2 楼层框架扁梁（KBL)、托柱转换梁（TZL） 扁梁：宽度大于或等于梁高的梁。托柱转换梁类似于框支梁，见P96
9 P27 注3：区分非框架梁、井字梁端支座锚固平直段 L、JZL表示端支座铰接（平直段≥0.35Lab）;Lg、JZLg表示充分利用抗拉强度（平直段≥0.6Lab）
10 P31 4.2.5 框架扁梁注写规则同框架梁 需注写未穿过柱截面的纵向受力钢筋根数，在括号中表示。
11 P31 4.2.6 KBL节点核心区代号为KBH，包括柱内节点核心区和柱外节点核心区。 节点核心区具体表达方式见图集原文。
12 P54 7.2.9 悬挑板阴角附加筋Cis 为16G新增节点做法。
13 P57-61 各种锚固长度La、Lab、LaE、LabE及搭接长度Ll、LlE均以表格形式详细列出 省去11G中系数计算过程，将计算结果直接列出，便于确定长度。
14 P62 拉结筋构造：明确给出两种拉筋做法 16G明确给出一边90°，一边135°的做法，便于现场施工。
图集16G101-1 受拉钢筋锚固长度
C20
d≤25d≤25d＞25d≤25d＞25d≤25d＞25d≤25d＞25d≤25d＞25d≤25d＞25d≤25d＞2539d34d—30d—28d—25d—24d—23d—22d—
38d33d—29d—27d—25d—23d—22d21d—
—40d44d35d39d32d35d29d32d28d31d27d30d26d29d
—48d53d43d47d39d43d36d40d34d37d32d35d31d34d
C20
d≤25d≤25d＞25d≤25d＞25d≤25d＞25d≤25d＞25d≤25d＞25d≤25d＞25d≤25d＞25
一、二级45d39d—35d—32d—29d—28d—26d—25d—
三级41d36d—32d—29d—26d—25d—24d—23d—
一、二级44d38d—33d—32d—29d—26d—25d—24d—
三级40d35d—30d—28d—26d—24d—23d—22d—
一、二级—46d51d40d45d37d40d33d37d32d36d31d35d30d33d
三级—42d46d37d41d34d37d30d34d29d33d28d32d27d30d
一、二级—55d61d49d54d45d49d41d46d39d43d37d40d36d39d
三级—50d56d45d49d41d45d38d42d36d39d34d37d33d36dC55C25C30C35
注：1.当为环氧树脂涂层带肋钢筋时，表中数据尚应乘以1.25。C50C55混凝土强度等级受拉钢筋锚固长度la
受拉钢筋抗震锚固长度laEC40C45C50
HPB300
HRB335HRBF335HRB400HRBF400HRB500HRBF500混凝土强度等级C25C30C35C40C45钢筋种类及抗震等级钢筋种类
HPB300
HRB335、HRBF335HRB400、HRBF400RRB400HRB500、HRBF500 6.四级抗震时，laE=la。
16J101-1图集钢筋构造解析 (2)
16J101-1图集钢筋构造解析
受拉钢筋锚固长度la
C25（d≤25）C30（d≤25）C35（d≤25）
二级钢：33d29d27d
三级钢：40d35d32d
受拉钢筋抗震锚固长度laE
C25（d≤25）C30（d≤25）C35（d≤25）
二级钢（抗震三级）35d35d28d
三级钢（抗震三级）42d37d34d
纵向受拉钢筋搭接长度ll
二级钢C25（d≤25）C30（d≤25）C35（d≤25）
25%40d35d32d
50%46d41d38d
100%53d46d43d
三级钢C25（d≤25）C30（d≤25）C35（d≤25）
25%48d42d38d
50%56d49d45d
100%64d56d51d
纵向受拉钢筋搭接长度llE
二级钢（抗震三级）C25（d≤25）C30（d≤25）C35（d≤25）
25%42d36d34d
50%49d42d39d
三级钢（抗震三级）C25（d≤25）C30（d≤25）C35（d≤25） 25%50d44d41d
50%59d52d48d
箍筋弯钩1350，平直部分10d，75中较大值
梁上部纵筋两排间距≥25，≥d，排距≥30，1.5d；下部两层钢筋上下间距≥25，≥d，排距≥25d，≥d；拉筋一头为900，一头1350弯钩，平直部分5d。
KZ纵向钢筋连接：
嵌固部位：
绑扎搭接：
底部为Hn/3非连接区，上部Hn/6，hc≥500为非连接区，中间连接区域为llE，两个搭接区域之间的间距为≥0.3llE。
机械连接和焊接连接：
底部为Hn/3非连接区，上部Hn/6为非连接区，中间连接区域为35d，≥500（焊接），相邻接头相互错开，柱插筋长度为1.2laE。
KZ、QZ、LZ箍筋加密区：柱子嵌固部位Hn/3，≥Hn/6，hc，≥500至上层Hn/6，hc,500位置全部加密，梁上柱（lz）插筋底下弯折长度为15d，伸至梁底≥20d，≥0.6labE；墙上柱（QZ）柱根构造：插筋自墙顶面1.2laE，弯头为150；柱筋封头弯至梁，从梁底算起1.5labE+20d（柱外侧配筋率＞1.2%可截断），梁上部钢筋伸入柱边弯折长度为15d，梁上部钢筋伸入梁底长度应为1.7kabE+20d（同上）；柱内侧纵筋同中柱柱顶弯头均为12d，应伸入柱顶≥0.5labE，柱封头≥laE无需弯折，伸至柱顶≥0.6labE时柱外层筋弯折为15d，内侧弯折为12d。
平法图集16G101-1修订主要内容知识讲解
此文档收集于网络，如有侵权请联系网站删除
此文档仅供学习和交流 16G101-1修订主要内容
1、总说明取消了原101图集中总说明第2条的平法系列图集包括的内容。
2、总说明增加了第3条中的设计依据的规范：《中国地震动参数区划图》GB18306-2015，调整了2本规范依据的版本，新增了当依据的标准进行修订或者有新的标准出版实施时，图集与规范标准不符的内容、限制或淘汰的技术产品，视为无效。
3、总说明第5条调整了图集的适用范围。取消了原11G101-1图集中的非抗震设计。本图集适用于抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架—剪力墙和部分框支剪力墙等主体结构施工图设计。以及各类结构中的现浇混凝土板（包括有梁盖板和无梁盖板）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工的设计。
4、平面整体标示方法制图规则中第1.0.2条图集制图规则适用范围取消了楼板部分也适用于砌体结构这句话。（本图集制图规则适用于基础顶面以上各种现浇混凝土结构的框架、剪力墙、梁、板（有梁楼板和无梁楼板）等构件的结构施工图设计。）
5、第1.0.9条，取消了第3款非抗震设计部分的要求；调整了第5款中可选用图集构造做法的例子所在图集的页数。在第5款的选用构造新增了非底部加强部位剪力墙构造边缘构件是否设置外圈封闭箍筋，取消了非框架梁部分的内容。第8款增加了嵌固部位不在地下室顶板仍需考虑上部结构实际存在嵌固作用的内容。（现第3款内容为“写明抗震设防烈度及抗震等级，以明确选用相应抗震等级的标准构造图集”；现第5款内容为“当标准构造详图有多种可选择的构造做法时写明在何部位选用何种构造做法。当未注明时，则为设计人员自动授权施工人员可以任选一种构造做法进行施工，例如：框架顶层端节点配筋构造（本此文档收集于网络，如有侵权请联系网站删除
此文档仅供学习和交流 图集第67页）、复合箍筋中拉筋弯钩做法（本图集第62页）、无支撑板端部封边构造（本图集第103页）等”；第8款增加内容为“注明上部结构的嵌固部位位置，框架柱嵌固部位不在地下室顶板，但仍需考虑地下室顶板对上部结构实际存在嵌固作用时，也应注明”）。
16G101-1解读
目录
1、 取消非抗腰框架梁
作法：采用四级抗震设防做法！
2、 增加扁梁柱廿
点、构造
2.1.4嵌固端的注
写细化
a、不在基础顶面（有地下室情况，在地下室顶板位
置）
b、不在顶板（没有地下室情况，在基础顶面）
3.2.2 增加跨高比
N5的
LL （连梁）按框架梁设计，代号为
LLK
3.2.3 取消约束边缘构件（底部加强区剪力触缘构件）
非阴影区拉筋（或锥
筋）的表达规定
放在了
3.2.4
增加了非底部加强区构造边缘
构件不设置外封闭箍的时候
墙身水平钢筋应按相应作法（计入水平筋构造）
3.2.5 增加
11K （导连梁）
相应规定（在第
8点）
3.6.3 为增项、一级墙水平施工缝作法
表
4.2.2增加了
TZL （托柱梁）
KBL （宽扁梁）
附注
3增加了
L、
JZL端部预定为钗接 表充分利用钢筋时为
Lg
4.2.5 4.2.6 增项、宽扁梁作法
43.4 扁梁注写方式
取消
4.6.2非抗震设计 取消
4.6.7 KZL中托墙、柱区别
5.2.2 增加板考虑竖向地震时规定
5.4其它增加板竖向地震规定
5.4.1
增加
5.4.3板、墙钢筋顶部搭接
6.5其它
6.5.1板考虑竖向地震
6.5.2锚固搭接要求
6.5.4在塔顶连接的搭接要求
表
7.1.2增加板阴角放射筋
7.2.9增加悬挑板阴角附加钢筋
7.2.10阳角附加筋增
加详图
受拉钢筋基本锚固长度
la、抗震设防的受拉钢筋基本锚固长度
laE 、搭接长度
LL UE都可直接查表，表中取消了非抗震和四级抗震设防类别：四级抗震和非
抗震设
防时，受拉钢筋基本锚固长度即可。
2.同表述方式，取消非抗震名词
la与
laE都列表了 修正系数根据实际情况调整
II、
HE搭接长度也都列表了
P63、
P64,所有框架柱
都按抗震等级（一级、二级、三级、四级）构造连接要
求施工，取消了非抗震框架
柱的连接构造要求。
P69增加了框架柱
KZ的边柱和角柱伸出板面的
纵向钢筋构造作法：柱纵筋能满
足锚固长度要求的就直锚，不能满足锚固长度要求就弯锚，外侧纵向钢筋锚锚
