避雷装置的原理及安装规范
避雷器的工作原理及作用
避雷器的工作原理及作用引言概述：避雷器是一种用来保护建造物、设备和人员免受雷击危害的重要设备。
它能够将雷电引导到地面，从而减少雷击造成的伤害。
本文将详细介绍避雷器的工作原理及作用。
一、避雷器的工作原理1.1 避雷器的引雷原理避雷器通过引雷装置将雷电引导到地面，从而减少雷击的危害。
引雷原理是利用避雷器内部的导电材料，将雷电引导到地面，使建造物和设备免受雷击伤害。
1.2 避雷器的放电原理当雷电击中建造物或者设备时，避雷器会迅速放电，将雷电导向地面。
放电原理是利用避雷器内部的导电材料，将雷电释放到地面，减少雷击造成的伤害。
1.3 避雷器的防雷原理避雷器通过引雷和放电原理，实现对雷电的防护作用。
防雷原理是在雷电来暂时，避雷器能够迅速引导雷电到地面，保护建造物和设备免受雷击危害。
二、避雷器的作用2.1 保护建造物和设备避雷器能够有效保护建造物和设备免受雷击危害，减少雷击造成的损失。
它能够将雷电引导到地面，避免雷电对建造物和设备造成损坏。
2.2 保护人员安全避雷器能够保护人员免受雷击伤害，保障人员的生命安全。
它能够将雷电迅速引导到地面，减少雷击对人员造成的伤害。
2.3 提高设备可靠性避雷器能够提高设备的可靠性，减少设备因雷击而损坏的可能性。
它能够有效地保护设备免受雷击影响，延长设备的使用寿命。
三、避雷器的分类3.1 避雷器的种类避雷器根据其工作原理和结构不同，可以分为避雷针、避雷帽、避雷网等不同种类。
3.2 避雷器的应用范围避雷器广泛应用于建造物、电力设备、通信设备等不同领域，保护设备和人员免受雷击危害。
3.3 避雷器的选购原则在选购避雷器时，需要考虑其适合范围、性能指标、安装方式等因素，选择适合的避雷器进行安装使用。
四、避雷器的维护保养4.1 定期检查定期检查避雷器的引雷装置、导电材料等部件是否正常工作，及时发现并排除故障。
4.2 清洁保养定期清洁避雷器的表面和内部，保持其导电性能，确保其正常工作。
4.3 定期更换根据避雷器的使用寿命和工作情况，定期更换避雷器，保证其持续有效地工作。
避雷器的工作原理及作用

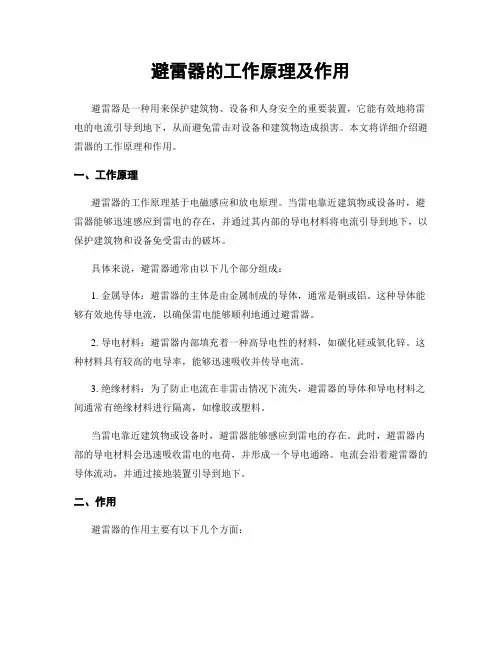

避雷器的工作原理及作用避雷器是一种用来保护建筑物、设备和人身安全的重要装置，它能有效地将雷电的电流引导到地下，从而避免雷击对设备和建筑物造成损害。
本文将详细介绍避雷器的工作原理和作用。
一、工作原理避雷器的工作原理基于电磁感应和放电原理。
当雷电靠近建筑物或设备时，避雷器能够迅速感应到雷电的存在，并通过其内部的导电材料将电流引导到地下，以保护建筑物和设备免受雷击的破坏。
具体来说，避雷器通常由以下几个部分组成：1. 金属导体：避雷器的主体是由金属制成的导体，通常是铜或铝。
这种导体能够有效地传导电流，以确保雷电能够顺利地通过避雷器。
2. 导电材料：避雷器内部填充着一种高导电性的材料，如碳化硅或氧化锌。
这种材料具有较高的电导率，能够迅速吸收并传导电流。
3. 绝缘材料：为了防止电流在非雷击情况下流失，避雷器的导体和导电材料之间通常有绝缘材料进行隔离，如橡胶或塑料。
当雷电靠近建筑物或设备时，避雷器能够感应到雷电的存在。
此时，避雷器内部的导电材料会迅速吸收雷电的电荷，并形成一个导电通路。
电流会沿着避雷器的导体流动，并通过接地装置引导到地下。
二、作用避雷器的作用主要有以下几个方面：1. 防止雷击损坏：避雷器能够迅速将雷电的电流引导到地下，从而避免雷击对建筑物和设备造成损坏。
它能够吸收和分散雷电的能量，保护建筑物和设备免受过高电压的影响。
2. 保护人身安全：避雷器的引导作用能够将雷电的电流安全地引导到地下，从而保护人们的生命安全。
它能够减少雷击事故的发生，降低人员受伤或死亡的风险。
3. 维护电力设备的正常运行：避雷器能够保护电力设备免受雷击的影响，确保电力系统的正常运行。
在雷电活动频繁的地区，避雷器的使用可以有效地提高电力系统的可靠性和稳定性。
4. 保护通信设备：避雷器能够保护通信设备免受雷击的影响，确保通信系统的正常运行。
在雷电活动频繁的地区，避雷器的使用可以有效地提高通信系统的可靠性和稳定性。
5. 降低维修成本：通过安装避雷器，可以有效地降低建筑物和设备的维修成本。
避雷器的工作原理及作用
避雷器的工作原理及作用引言概述：避雷器是一种用于保护建筑物、设备和人员免受雷击伤害的重要设备。
它能够将雷击过电压引导到地面，起到保护作用。
本文将详细介绍避雷器的工作原理及作用。
一、避雷器的工作原理1.1 避雷器的内部结构避雷器通常由导体、绝缘体和接地装置组成。
导体负责导电，绝缘体用于隔离导体，接地装置则将过电压导向地面。
1.2 避雷器的放电原理当雷电击中建筑物或设备时，会产生过电压。
避雷器内的导体会迅速导电，将过电压引导到地面，避免损坏其他设备或人员。
1.3 避雷器的自愈性能避雷器在放电后会自动恢复到正常工作状态，能够持续保护设备和人员免受雷击伤害。
二、避雷器的作用2.1 保护建筑物和设备避雷器能够将雷击过电压迅速引导到地面，保护建筑物和设备不受损坏。
2.2 保护人员安全避雷器能够有效减少雷击对人员的伤害，保障人员的生命安全。
2.3 防止火灾和爆炸雷击过电压可能引发火灾或爆炸，避雷器的作用在于及时将过电压导向地面，避免火灾和爆炸的发生。
三、避雷器的分类3.1 金属氧化物避雷器金属氧化物避雷器是一种常用的避雷器，具有导电性能好、自愈性能强等优点。
3.2 无压避雷器无压避雷器是一种新型避雷器，能够有效降低雷击对设备的影响，提高设备的安全性能。
3.3 气体避雷器气体避雷器利用气体的导电性能来实现过电压的引导，适用于一些特殊环境下的避雷需求。
四、避雷器的安装与维护4.1 安装位置选择避雷器的安装位置应选择在建筑物或设备的高处，以便更好地接收雷电的冲击。
4.2 定期检查定期检查避雷器的连接是否松动、导体是否受损等情况，确保避雷器的正常工作状态。
4.3 替换周期避雷器也有使用寿命，一般需要定期更换，以保证其正常工作和保护效果。
五、避雷器的未来发展趋势5.1 智能化未来避雷器将会更加智能化，能够实现远程监控、自动报警等功能，提高避雷器的效率和可靠性。
5.2 节能环保未来避雷器将会更加注重节能环保，采用更加环保的材料和技术，减少对环境的影响。
避雷器 工作原理
避雷器工作原理
避雷器是一种用于保护电气设备和建筑物免受雷电冲击的装置。
它利用了一种称为空气放电的物理现象来有效地分离和引导雷电电流，从而保护被保护设备和建筑物。
避雷器通常安装在建筑物的屋顶、高耸物体上或电力系统的关键节点处。
避雷器的工作原理如下：
1. 内部电气结构：避雷器的主要部件是金属氧化物压敏电阻器（MOV）。
MOV由金属氧化物陶瓷颗粒制成，颗粒之间用电
极连接成链状结构。
当正常工作电压下，MOV表现出高电阻。
2. 正常工作状态：在正常情况下，电力系统的电压不会超过避雷器的正常工作电压。
因此，避雷器处于高电阻状态，不会导通电流。
3. 雷电冲击：当电力系统或建筑物遭受雷电冲击时，系统电压会瞬间升高。
一旦电压超过避雷器的击穿电压（也称为耐压等级），避雷器内部的MOV会进入放电状态。
4. 放电过程：放电过程中，MOV内部颗粒之间的电阻急剧下降，使得电流能够通过避雷器进行传导。
这样，避雷器将雷电电流引导到地面或其他合适的导体上，以避免电流破坏设备或建筑物。
5. 再次正常状态：当雷电冲击结束后，电力系统电压恢复正常。
避雷器内部的MOV将重新回到高电阻状态，不会导通电流。
总结起来，避雷器通过利用MOV内部电阻的变化，将雷电电
流引导到地面或其他导体上，以保护电气设备和建筑物免受雷电冲击。
避雷器的工作原理
避雷器的工作原理
避雷器是一种用于保护建筑物、设备和人员免受雷电侵害的电气装置。
它能够将雷电引导到地下，从而保护被保护物免受雷电冲击。
避雷器的工作原理主要包括以下几个方面：
1. 雷电的形成和传导：雷电是由云与地面之间的电荷分离而产生的自然现象。
当云与地面之间的电荷差达到一定程度时，就会形成雷电。
2. 避雷器的构造：避雷器通常由金属导体和绝缘材料组成。
金属导体可以将雷电引导到地下，而绝缘材料可以防止电流通过避雷器流向被保护物。
3. 避雷器的接地：避雷器通过接地装置与地面相连接。
当雷电冲击避雷器时，避雷器将雷电引导到地下，从而保护被保护物。
4. 避雷器的工作原理：避雷器利用了电荷分离的原理。
当雷电冲击避雷器时，避雷器中的金属导体会吸收雷电的能量，并将其引导到地下。
同时，避雷器中的绝缘材料可以阻止电流通过避雷器流向被保护物。
5. 避雷器的选择和安装：根据被保护物的特点和雷电的频率，选择合适的避雷器进行安装。
避雷器应该安装在建筑物或设备的高处，并与地面保持良好的接地连接。
总结起来，避雷器的工作原理是利用金属导体将雷电引导到地下，从而保护被保护物免受雷电冲击。
避雷器的选择和安装需要根据被保护物的特点和雷电的频率进行合理的选择和安装，以确保其正常工作。
避雷器的工作原理
避雷器的工作原理避雷器是一种用于保护电力设备和建造物免受雷击伤害的重要设备。
它能够迅速将雷电引入地下，保护设备和建造物的安全。
下面将详细介绍避雷器的工作原理。
一、避雷器的基本结构避雷器通常由避雷器本体、绝缘支撑、接地装置和接线装置等组成。
1. 避雷器本体：避雷器本体是避雷器的核心部份，主要由金属氧化物压敏电阻器和外壳组成。
金属氧化物压敏电阻器是避雷器的主要工作元件，它能够在电压超过一定阈值时迅速变成高阻抗状态，从而将雷电引入地下。
2. 绝缘支撑：绝缘支撑用于支撑避雷器本体，并确保其与其他部件之间的绝缘。
3. 接地装置：接地装置用于将避雷器与地面有效连接，以便将雷电引入地下。
4. 接线装置：接线装置用于将避雷器与电力设备或者建造物的电路连接起来。
二、避雷器的工作原理基于金属氧化物压敏电阻器的特性。
当电力系统或者建造物受到雷电冲击时，电压会瞬间升高。
当电压超过避雷器的耐受电压时，金属氧化物压敏电阻器会迅速变成高阻抗状态，形成一个低阻抗通路，将雷电引入地下。
具体来说，金属氧化物压敏电阻器是由氧化锌等金属氧化物制成的。
在正常工作状态下，金属氧化物压敏电阻器的电阻非常高，几乎不导电。
但当电压超过其耐受电压时，金属氧化物中的晶粒之间会形成导电通道，电阻迅速减小，从而将雷电引入地下。
避雷器的接地装置起到了至关重要的作用。
接地装置通过将避雷器与地面有效连接，形成一个低阻抗通路，使雷电能够迅速通过避雷器引入地下。
这样就能够保护电力设备和建造物免受雷击伤害。
三、避雷器的应用领域避雷器广泛应用于各种电力系统和建造物中，以保护设备和人员的安全。
1. 电力系统：避雷器常用于变电站、输电路线、配电装置等电力系统中，用于保护设备免受雷击伤害。
特殊是在雷暴天气中，避雷器能够迅速将雷电引入地下，保护电力系统的正常运行。
2. 建造物：避雷器也常用于高层建造、通信塔、石油化工设施等建造物中，用于保护建造物和设备免受雷击伤害。
避雷器能够吸收和引导雷电，保护建造物的结构和设备的安全。
防雷与接地工程施工规范
防雷与接地工程施工规范近年来，随着科技的发展，雷电对各种建筑和设备的危害日益凸显。
为了保护人员的生命安全和财产的安全，防雷与接地工程成为了现代社会重要的工程项目。
正确的防雷与接地工程施工规范能够有效地减少雷电对建筑和设备的危害，本文将详细介绍防雷与接地工程施工规范的相关内容。
一、防雷与接地的基本概念与原理1. 防雷概念：防雷即是指通过合理的措施和设备，减少雷电对建筑物和设备产生的危害，保护人身安全和设备设施的正常运行。
2. 接地概念：接地即是指将电器设备的金属外壳或者其他金属部件与地面连接，以便将电器设备的故障电流迅速导入地下，达到保护设备和人身安全的目的。
3. 防雷与接地原理：通过正确地设置避雷针、接地装置、避雷带、避雷栅等，将雷电引入地下，使电流能够通过合适的回路迅速消散，以防止火灾、爆炸等危险，同时保护设备和人员的安全。
二、防雷与接地工程施工的基本要求1. 场地选择：防雷与接地工程施工前，应进行周密的勘察和设计，选择合适的场地，远离高空设备和金属物体，减少雷击的可能性。
2. 避雷装置安装：根据建筑物的高度和形状，合理选择避雷装置。
避雷针应安装到建筑物的高处，与建筑物缝隙处的凸出部分遥相呼应，以形成对雷电的吸引。
同时，避雷针与导线之间应保持足够的距离，避免雷电对导线的直接打击。
3. 接地装置布置：接地装置应设置在建筑物的接地体上，接地体的选择应根据建筑结构和土壤特性进行合理配置。
接地装置与避雷装置之间的导线应有良好的导电性能，以便将雷电迅速引至地下。
4. 避雷带设置：对于大型建筑物或者设备，可以设置避雷带。
避雷带应安装在建筑物的顶部，并固定牢固，与避雷装置和接地装置连接紧密。
避雷带可有效地分散雷电对建筑物的冲击力量。
5. 导线和电缆布线：在布线时，应注意导线和电缆的绝缘性能，以免受到外界雷电的干扰。
导线和电缆的选择和布置应在施工前进行充分的筹划和设计。
三、施工过程中的安全措施1. 勘察和检测：在施工前进行必要的勘察和检测工作，以确认场地的地质和地形条件，以及周围环境的影响因素。
避雷器的工作原理及设计原理
避雷器的工作原理及设计原理一、避雷器的工作原理避雷器是一种用于保护电力系统设备免受雷击伤害的重要装置。
其工作原理基于雷电产生的高电压和高电流，通过引导和分散这些电压和电流，将其安全地释放到地球上，保护电力系统设备不受损害。
避雷器通常由几个主要部分组成：金属氧化物压敏电阻器（MOV）、引线、接地线和外壳。
其工作原理如下：1. 雷电产生高电压：当雷电接近地面或设备时，会产生高电压。
这是由于雷电云与地面之间形成了电势差。
2. 引线感应电压：避雷器的引线处于高电压区域中，当雷电电场作用于引线时，引线感应到高电压。
3. 电压超过MOV的击穿电压：引线感应到的电压将传递给金属氧化物压敏电阻器（MOV）。
MOV是一种特殊材料，具有非线性电阻特性。
当电压超过MOV的击穿电压时，其电阻急剧减小，形成一条低阻抗通路。
4. 电流通过MOV到接地线：一旦MOV击穿，大量电流会通过MOV流入接地线。
这样，高压和高电流就得到了有效地引导和分散，保护了设备。
5. 保护设备免受雷击：通过将电压和电流引导到地球上，避雷器保护了电力系统设备免受雷击伤害。
二、避雷器的设计原理避雷器的设计原理主要包括选择适当的金属氧化物压敏电阻器和合理布置引线。
1. 金属氧化物压敏电阻器（MOV）的选择：- 额定电压：根据设备所需的额定电压选择MOV。
额定电压应大于设备所能承受的最高电压。
- 额定击穿电压：MOV的额定击穿电压应根据设备所需的保护水平选择。
击穿电压越低，避雷器对雷击的响应速度越快。
- 额定电流：根据设备所需的额定电流选择MOV。
额定电流应大于设备所能承受的最高电流。
2. 引线的布置：- 引线的长度和直径：引线应具有足够的长度和直径，以确保能够承受雷击时产生的高电压和高电流。
引线的长度和直径应根据设备的特点和所需保护水平进行合理设计。
- 引线的位置：引线应尽可能靠近设备，以便及时感应到雷电产生的电压。
同时，引线应远离其他电气设备和导体，以避免干扰和电磁耦合。
