一般压力表检定中精密压力表的选择

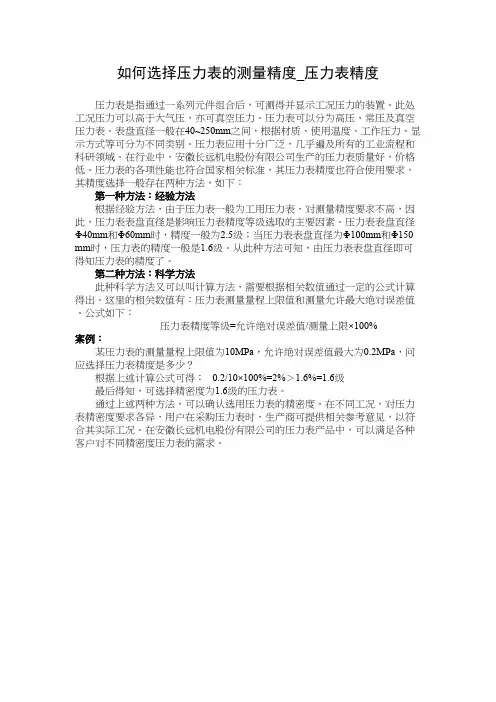

如何选择压力表的测量精度_压力表精度
如何选择压力表的测量精度_压力表精度压力表是指通过一系列元件组合后，可测得并显示工况压力的装置。
此处工况压力可以高于大气压，亦可真空压力。
压力表可以分为高压、常压及真空压力表。
表盘直径一般在40~250mm之间，根据材质、使用温度、工作压力、显示方式等可分为不同类别。
压力表应用十分广泛，几乎遍及所有的工业流程和科研领域。
在行业中，安徽长远机电股份有限公司生产的压力表质量好，价格低。
压力表的各项性能也符合国家相关标准，其压力表精度也符合使用要求，其精度选择一般存在两种方法，如下：第一种方法：经验方法根据经验方法，由于压力表一般为工用压力表，对测量精度要求不高，因此，压力表表盘直径是影响压力表精度等级选取的主要因素。
压力表表盘直径Φ40mm和Φ60mm时，精度一般为2.5级；当压力表表盘直径为Φ100mm和Φ150 mm时，压力表的精度一般是1.6级。
从此种方法可知，由压力表表盘直径即可得知压力表的精度了。
第二种方法：科学方法此种科学方法又可以叫计算方法，需要根据相关数值通过一定的公式计算得出。
这里的相关数值有：压力表测量量程上限值和测量允许最大绝对误差值。
公式如下：压力表精度等级=允许绝对误差值/测量上限×100%案例：某压力表的测量量程上限值为10MPa，允许绝对误差值最大为0.2MPa，问应选择压力表精度是多少？根据上述计算公式可得： 0.2/10×100%=2%＞1.6%=1.6级最后得知，可选择精密度为1.6级的压力表。
通过上述两种方法，可以确认选用压力表的精密度。
在不同工况，对压力表精密度要求各异，用户在采购压力表时，生产商可提供相关参考意见，以符合其实际工况。
在安徽长远机电股份有限公司的压力表产品中，可以满足各种客户对不同精密度压力表的需求。
压力表选型
压力表选型(1)量程选择在测稳定压力时，一般压力表最大量程选择接近或大于正常压力测量值的1.5倍; 在测脉动压力时，一般压力表最大量程选择接近或大于正常压力测量值的2倍; 在测机泵出口压力时，一般压力表最大量程选择接近机泵出口最大压力值; 在测高压压力时，一般压力表最大量程选择应大于最大压力测量值的1.7倍; 为了保证压力测量精度，最小压力测量值应高于压力表测量量程的1/3。
(2)型式选择测压>0.4MPa时，可选用弹簧管压力表; 测压<0.04MPa时，可选用波纹管和膜盒压力表; 测粘稠、易结晶、腐蚀性、含固体颗粒的场合，可采用膜片压力表或附带化学密封装置; 测蒸汽或高于60℃的介质压力测量应选择不锈钢压力表或安装冷凝圈; 脉动压力测量应附加阻尼器或耐震压力表; 测含有粉尘气体时应设置除尘器; 测含有液体的气体压力时应设置气液分离器; 测某些化工介质应选用专用压力表：对含氨介质压力测量采用氨用压力表，对含氧气压力测量采用氧气压力表，对乙炔压力测量采用乙炔压力表，对含硫介质压力采用抗硫压力表; 高压压力表(大于10MPa)应有泄压安全设施。
压力表的选择、校验和安装(图)压力表种类、型号、量程、精度等级的选择。
选择主要考虑三个方面：（1）根据被测压力的大小，确定仪表量程。
对于弹性式压力表，为了保证弹性元件在弹性变形的安全范围内可靠地工作，在选择压力表量程时，必须考虑到留有充分的余地，一般在被测压力较稳定的情况下，最大的压力值应不超过满量程的3/4；在被测压力波动较大的情况下，最大压力值应不超过满量程的2/3。
为了保证测量精度，被测压力值应不低于全量程的1/3为宜。
（2）根据生产允许的最大测量误差确定仪表的精度，选择时，应在满足生产要求的情况下尽可能选用精度较低，价廉耐用的压力表。
（3）选择时要考虑被测介质的性质。
如温度高低，粘度大小，腐蚀性，脏污程度，易燃易爆等。
还要考虑现场的环境条件，例如高温、腐蚀、潮湿、振动等。
仪表知识分享,压力表如何选择
仪表知识分享，压力表如何选择
1. 首先要根据不同的使用部位、要求等来选择压力表类型。
压力表根据分类方法不同分为很多种，如按其显示方式分为指针压力表、数字压力表；按其用途可分为普通压力表、氨压力表、氧气压力表、电接点压力表、远传压力表、耐振压力表、带检验指针压力表、双针双管或双针单管压力表、数显压力表、数字精密压力表等。
2. 选择压力表使用范围时，应选用全量程的1/3~2/3为宜，这一使用范围准确度较高，使用范围最高不得超过满刻度的3/4。
3. 按被测压力最小值所要求的允许误差来选择准确度等级。
精密压力表准确度等级有0.1级、0.16级、0.25级、0.4级、0.5级；一般工业用压力表共分为4个准确度等级：1级、1.6级、2.5级、4级，允许误差(按测量上限的百分数计算)分别为±1%、±1.6%、±2.5%、±4%。
4. 每个压力表表盘上都应有生产厂家的名称或其简写。
可综合考虑使用要求、质量、价位、售后服务等因素来选择厂商。

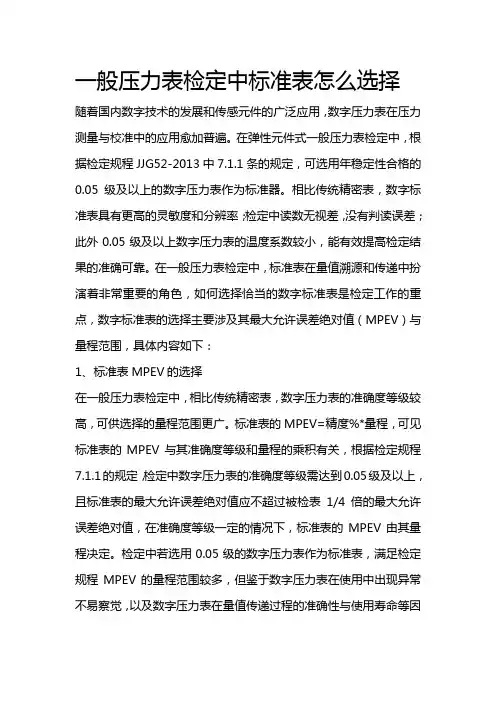

一般压力表检定中标准表怎么选择
一般压力表检定中标准表怎么选择随着国内数字技术的发展和传感元件的广泛应用，数字压力表在压力测量与校准中的应用愈加普遍。
在弹性元件式一般压力表检定中，根据检定规程JJG52-2013中7.1.1条的规定，可选用年稳定性合格的0.05级及以上的数字压力表作为标准器。
相比传统精密表，数字标准表具有更高的灵敏度和分辨率；检定中读数无视差，没有判读误差；此外0.05级及以上数字压力表的温度系数较小，能有效提高检定结果的准确可靠。
在一般压力表检定中，标准表在量值溯源和传递中扮演着非常重要的角色，如何选择恰当的数字标准表是检定工作的重点，数字标准表的选择主要涉及其最大允许误差绝对值（MPEV）与量程范围，具体内容如下：1、标准表MPEV的选择在一般压力表检定中，相比传统精密表，数字压力表的准确度等级较高，可供选择的量程范围更广。
标准表的MPEV=精度%*量程，可见标准表的MPEV与其准确度等级和量程的乘积有关，根据检定规程7.1.1的规定，检定中数字压力表的准确度等级需达到0.05级及以上，且标准表的最大允许误差绝对值应不超过被检表1/4倍的最大允许误差绝对值，在准确度等级一定的情况下，标准表的MPEV由其量程决定。
检定中若选用0.05级的数字压力表作为标准表，满足检定规程MPEV的量程范围较多，但鉴于数字压力表在使用中出现异常不易察觉，以及数字压力表在量值传递过程的准确性与使用寿命等因素，实际操作中，在满足检定规程的条件下，还需考虑标准表的量程范围，以确保被检表量值的准确可靠。
2、标准表量程范围的选择数字压力表的长期稳定性是影响其测量准确性的重要因素，在使用过程中，若压力表频繁处于极限状态，会使其弹性元件经常处于最大形变程度，易导致弹性元件的永久形变，从而增大测量误差，减少使用寿命。
在一般压力表的使用中，工作压力选用压力表满量程的1/3~2/3，因为该范围内压力表的平稳性较好，准确度较高，低于压力表量程1/3的部分准确度较低，通常不宜使用；最大工作压力不能超过满量程的3/4，保证工作过载压力小于最大压力，维持压力表的使用寿命。
压力测量表的选择方法以及安装的基本要求
附件1压力测量表的选择方法以及安装的基本要求一、常用压力表U型管压力计、弹簧管压力表、膜盒压力表、膜片压力表二、常用压力表的适用范围1、U型管压力计：常用于测量低压、负压或微差压，在±0.1MPa范围内其测量准确度比较高。
2、弹簧管压力表:量程范围大、精度高；对冲击和振动敏感，多用于锅炉、压力容器、压力管道等特种设备上。
测量范围在40KPa以上时，宜选用弹簧管压力表。
3、膜盒压力表：适合用于微压或负压无腐蚀性气体的测量。
测量压力范围在－40KPa~0、0~40KPa时，宜选用膜盒压力表。
4、膜片压力表：测粘稠、易结晶含固体颗粒的场合可用膜片压力表。
三、压力表的精度等级选择方法1、压力表的精度是指压力表允许的基本误差，是以允许误差占表盘刻度极限值的百分数来表示的，常用的精度等级有0.16、0.25、0.4、1.0、1.6、2.5级。
一般测量用压力表精度等级，应选用1.0、1.6、2.5级。
精密测量用压力表精度等级，应选用0.16、0.25、0.4级。
2、精度等级一般都标在表盘上，选用压力表时，应根据设备的压力等级和实际工作需要来确定精度。
四、压力表量程的选择方法1、确定测量介质的压力范围，根据测量介质的特性选择压力表的类型；2、根据被测量介质的压力范围，确定压力表的量程范围，量程选择要求：1）测量稳定的压力时，正常操作压力值应在仪表测量范围上限值的1/3~2/3。
2）测定脉动压力时，正常操作压力值应在仪表测量范围上限值的1/3~1/2。
3）测定高、中压力时，正常操作压力值应在仪表测量范围上限值的1/2。
4)为了保证压力测量精度，最小压力测量值应高于压力表测量量程的1/3处。
3、压力表的量程范围对测量精度的影响1）选用压力表量程偏大时，将会超出压力表允许的基本误差，造成测量误差大，影响压力读数的准确性。
2）选用压力表量程偏小时，测量介质的压力等于或接近压力表的最大刻度极限，引起压力表的误差增大，降低使用寿命。
精密压力表的选择
精 密 压 力表 的工 作原 理 是 ：当被 测介 质通 过
接 口部 件 进 入弹 性 敏 感元 件 （ 簧 管 ） 弹 内腔 时 ， 弹 性敏 感元 件在 被 测介 质压 力的作 用 下其 自由端 会
（） ３ 检定 １６级 压 力表 时 ， 选择 比 被检 表 测 量上 限 大 ． 应
这样 ， 既满 足 了前面 所述 的 要求 ， 为计 量标 准 器稳 定性 考 又 核提 供了 计算依 据 。二 是 参照 ＪＧ ９ ９ ９ 弹簧 管式 精密压 Ｊ ４ －１９ （
标准表 的使 用范围不得超过 满量程的 ７ ％，测量上 ５
限应 比被检表 的量程高 １３ ／ ，因为这一 使用 范围准 确 度较高 ，不但可 以保 证压 力表安全 可靠地 工作 ， 而 且可 以延 长其 使用寿 命 。反 之 ， 如果标 准压 力表 长 期频繁 在上限 值处使 用 ， 对压 力表 的安全可 靠使 用和使 用寿命都会造成 不利影响 。 （） １ 检定 ２５级 以 下压 力表 时 ， 择 比被 检 表 ． 选 量 程大一 个规 格 的 ｏ４级精 密压 力表作 为标 准器 ， ． 如 检 １０ ａ ， ．ＭＰ 表 可直 接选 用 １６ ａ 标准 表 ， ．ＭＰ 的 依
压 力校验 。
的要求 。例 如 ， 量程 １０ ａ的 ｏ２ ．ＭＰ ．５级标 准表 允许误 差为 ：
１Ｏ ａ ．ＭＰ ×（ ．５ ＝±０ Ｏ ２ ＭＰ ±０２ ％） ． ５ ａ ０
量程 ０６ ａ １６级 被检 表 量程 的 （ ０～１０ ％部 分 ． ＭＰ 的 ． ９ ０）
允 许误 差在 ＪＧ ２ １ ９ Ｊ ５ — ９ ９表 １中规 定 比被 检表 的准 确 度 等级 低 一级 ， １６级表 允许 误差按 ±２５ 即 ． ．％计算 ， 以 ， 部分 允 所 这
压力表精度的选择
压力表精度的选择压力表的精度主要根据生产允许的最大误差来确定。
如上例中，用0~1.6×106Pa，则所选用压力表的允许误差应不大于±3×104×100%/（1.6-0）×106=±1.875%，即应选用1.5级精度的压力表。
1.5级精度、0~1.6×106Pa测量范围的压力表，其测量误差不会大于2.4×104Pa，因此可满足生产对测量精度的要求。
选择压力表精度时，与选用其它测量仪表一样，应坚持节约的原则，只要测量精度能满足生产的要求，就不必追求选用高、精、尖的压力表。
压力表量程的选择为了保证弹性元件能在弹性变形的安全范围内可靠地工作，压力表量程的选择不仅要根据被测压力的大小，而且还应考虑被测压力变化的速度，其量程需留有足够的余地。
测量稳定压力时，最大工作压力不应超过量程的2/3；测量脉动压力，最大工作压力不应超过量程的1/2；测量高压时，最大工作压力不应超过量程的3/5。
为了保证测量准确度，最小工作压力不应低于量程的1/3。
按此原则，根据被测最大压力算出一个数值后，从压力表产品目录中选取稍大于该值的测量范围。
压力表使用注意事项1、经常检查导压管线、阀门、接头及焊接等处有无泄露。
如有，应及时排除。
2、定点定时进行巡回检查，检查仪表的完整性，保持仪表的清洁，特别应检查压力表的指示值。
若指示值与正常的工艺值相差很大，可用合格的同型号规格的压力表换装上去以比较鉴别。
若指示指针指在一处不动，可开大压力表前的阀门，看指针是否有变化。
若没有变化，则可能是导压系统某处被堵死。
特别是阻尼器容易被堵死。
若指示指针摆动频繁，幅度又较大时，可将压力表前的阀门关小一些，使指针稍稍摆动即可。
3、安装在泵出口处的压力表，为了防止压力表受瞬时冲击超压而损坏，在起动泵时，应先将压力表前的阀门关死，待泵起动后才缓慢开启阀门。
这一点对经常起动的泵来说应特别注意。
压力表精度等级、量程、种类选择知识介绍
压力表精度等级知识介绍一．压力表精度等级是压力表精确度等级或准确度等级的简称,(GB/T1226-2001《一般压力表》国家标准称之为仪表的精确度等级,JJG52-1999《弹簧管式一般压力表、压力真空表和真空表》称之为仪表的准确度等级.压力表的精度等级分为:1.0级;1.6级;2.5级;4.0级,各等级仪表的外壳公称直径应符合下表的规定。
外壳公称直径(mm) 精确度等级40;60 2.5;4.0100 1.6;2.5150;200;250 1.0;1.6注:使用中的1.5级压力表允许误差按1.6级计算,准确度等级可不更改。
在参比工作条件下,压力表精度等级检验应包括以下四个项目:1、示值误差在测量范围内,示值误差应不大于表二所规定的允许误差.2、回程误差在测量范围内,回程误差应不大于表二所规定的允许误差的绝对值.3、轻敲位移轻敲表壳后,指针示值变动量应不大于表二所规定的允许误差绝对值的1/2.4、指针偏转平稳性在测量范围内,指针偏转应平稳,无跳动和卡住现象.压力表精度等级含义是什么？压力表的精度等级，是以允许误差占压力表量程的百分率来表示的，一般分为0.5、1、1.5、2、2.5、3、4七个等级（锅炉上不用3级和4级），数值越小，其精度越高。
例如，表盘量程0～2．5 MPa精度2．5级的压力表，它的指针所示压力值与被测介质的实际压力值之间的允许误差，不得超过上2．5MPa×2．5％=±0．062 5 MPa；当压力表指示压力为0．8 MPa时，实际气压在0．737 5～0．862 5MPa之间。
由此可见，压力表实际误差的大小，不但与精度有关，而且还与压力表的量程大小有关。
量程相同时，精度越高（即数字越小），压力表的允许误差越小。
精度相同时，量程越大，压力表的误差越大。
二．压力表是常见的计量器具，广泛应用于各个生产领域。
压力表的选用应根据使用要求，在满足工艺技术要求的前提下，应本着节约实用的原则全面地综合考虑，做到合理地选择精度等级、量程、种类和型号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一般压力表检定中精密压力表的选择
2009-4-10 发布人:西安仪表浏览量：254
一般压力表检定中精密压力表的选择
最近在对计量标准器的考核中我们发现:一些企业和县(市)的计量检定人员在检定弹簧管式一般压力表、真空表和压力真空表中，不管是检定1.6级还是2.5级压力表，都选用比被检表量程大一个规格的0.4级或0.25级精密压力表作为标准器。
不能正确处理JJG52-1999《弹簧管式一般压力表、真空表和压力真空表》检定规程中规定的“标准器的允许误差的绝对值应不大于被检表允许误差绝对值的1/4”，与一些计量参考书中介绍的“使用弹簧管压力表时不应超过测量上限的3/4”之间的关系，下面就一般压力表检定中精密压力表的选择提出几点建议:
一、检定2.5级以下压力表时，选择比被检表量程大一个规格的0.4级精密压力表作为标准器，如检1.0MPa表，可直接选用1.6MPa的标准表，依此类推。
通过计算，全系列都可以满足上述1/4和3/4的要求。
二、检定1.6级压力表时，对仅有0.4级精密压力表的计量检定机构，应选择与被检表同量程的标准表。
这样只满足了JJG52-1999对标准器和被检表允许误差的要求，不满足一些力学计量参考书关于弹簧管压力表“在固定的或均匀变化负荷下，应在仪表测量上限的1/3～3/4范围内使用”这一要求。
其目的是为了延长弹簧管压力表的使用寿命和保证测
量准确度，并不是硬性要求，可以不予考虑。
但为了保证量值传递的准确可靠，在检定工作中一是不要用同一块标准表长时间检定同一量限的被检表，可以采用不同量限的表交替检定，或用同一块标准表时适当延长检定两块被检表之间的时间间隔；二是应适当缩短标准表的检定周期，在标准器更新时更换为0.25级精密压力表。
三、检定1.6级压力表时，有条件的检定机构应选择比被检表测量上限大一个规格的0.25级精密压力表为标准器。
这样，只有用测量上限1.0×10nMPa的标准表检定量程0.6×10nMPa被检表量程(90～100)%以外的其余部分时不满足JJG52-1999的要求。
例如，量程1.0MPa的0.25级标准表允许误差为:
1.0MPa×(±0.25%)=±0.0025MPa
量程0.6MPa的1.6级被检表量程的(90～100)%部分允许误差在JJG52-1999表1中规定比被检表的准确度等级低一级，即1.6级表允许误差按±2.5%计算，所以，这部分允许误差为:
0.6MPa×(±0.25%)=±0.015MPa
其绝对值的1/4为0.00375MPa，0.0025MPa<0.00375MPa，完全满足要求。
而其余部分按±1.6%计算，其值为
0.6MPa×(±1.6%)=±0.0096MPa
其绝对值的1/4为0.0024MPa，0.0025MPa>0.0024MPa，不能满足规程中“标准器的允许误差的绝对值应不大于被检表允许误差绝对值的1/4”的要求。
对这一特殊情况的处理，一是送检0.25级精密压力表时要求上级检定机构给出1.0×10nMPa系列表的检定数据，在检定0.6×10nMPa系列1.6级一般表时引入修正值。
这样，既满足了前面所述的1/4和3/4的要求，又为计量标准器稳定性考核提供了计算依据。
二是参照JJG49-1999《弹簧管式精密压力表和真空表》中5.2.1.1注“检定0.16(0.06)级
精密压力表可选用相应测量范围的二(一)等标准压力计”的方法，直接用测量上限1.0×10nMPa的标准表检定量程0.6×10nMPa被检表。
由于两个规程对标准器允许误差的要求完全不同，虽然用二(一)等标准压力计检定0.16(0.06)级精密压力表不满足标准器与被检表允许误差1/4的关系，但JJG49-1999用加注的方法予以解决，所以检定一般压力表时可以参照执行。
而且，这样处理也符合JJF1094-2002《测量仪器特性评定》规范5.3.1.4测量仪器示值符合性评定的基本要求“评定示值误差的不确定度U95与被评定测量仪器的最大允许误差的绝对值MPEV之比，应小于或等于1∶3，即U95≤(1/3)×MPEV，被评定测量仪器的示值误差Δ在其最大允许误差限内时，可判为合格，即|Δ|≤MPEV为合格。
”
综上所述，选弹簧管精密压力表作为检定一般压力表的标准器时，首先应满足JJG52-1999规定的1/4的关系，若不满足其要求则必须满足JJF1094-2002规定的1/3的关系，最后再考虑计量参考书中3/4的关系。
