建筑构造与识图 装配式单层厂房的主要结构构件
合集下载
《建筑工程制图与识图》(第二版)课件 第8章
一套完整的房屋施工图按其建造的复杂程度不同，可以由几张图或几十张 图组成，大型的复杂的建筑工程的图纸可以达到上百张甚至几百张。为方 便看图、易于查找，设计人员对这些图纸应按顺序编排。
房屋施工图应按专业顺序编排。一般应为首页图（包括图纸目录、设计总 说明、汇总表等）、建筑施工图、结构施工图、设备施工图。
8.2.2 房屋施工图的分类
一套房屋施工图由于专业分工的不同，一般分为以下几种： （1）建筑施工图（简称建施）。建筑施工图主要表达建筑的外部形状、
内部布置、装饰构造、施工要求等。其基本图包括首页图、建筑总平面图、 建筑平面图、建筑立面图、建筑剖面图以及建筑详图等。
（2）结构施工图（简称结施）。结构施工图主要表达承重结构的构件 类型、布置情况以及构造作法等。其基本图包括结构平面图、结构剖面图 和结构详图等。
（6）折线形平面图中定位轴线的编号可按图8-8的形式编写。
图8-6 圆形平面 图8-7 弧形平面定位
定位轴线的编号
轴线的编号
图8-8 折线形平面定 位轴线的编号
8.3.2 索引符号与详图符号
施工图中某一部位或某一构件无法表达清楚时，通常将这些局部和构件用 较大 比例画出，这种放大后的图就称为详图，为便于查找及对照阅读，可通过 索引符号和详图符号来反应基本图与详图之间的对应关系。
8.1.1 单层工业厂房的构造组成
单层工业厂房的结构组成一般分为两种类型。即墙体承重结构和骨架承重结 构。 墙体承重结构是指外墙采用砖、砖柱的承重结构。骨架承重结构是由钢筋混 凝土构件或钢构件组成骨架的承重结构。前者为排架结构，后者为钢架结构。
1－柱子；2－基础；3－ 屋架；4－屋面板；5－端 部柱；6－抗风柱；7－山 墙； 8－窗洞口；9－勒脚；10 －散水；11－基础梁；12 －纵向外墙；13－吊车梁； 14－地面；15－柱间支撑； 16－连系梁；17－圈梁
房屋施工图应按专业顺序编排。一般应为首页图（包括图纸目录、设计总 说明、汇总表等）、建筑施工图、结构施工图、设备施工图。
8.2.2 房屋施工图的分类
一套房屋施工图由于专业分工的不同，一般分为以下几种： （1）建筑施工图（简称建施）。建筑施工图主要表达建筑的外部形状、
内部布置、装饰构造、施工要求等。其基本图包括首页图、建筑总平面图、 建筑平面图、建筑立面图、建筑剖面图以及建筑详图等。
（2）结构施工图（简称结施）。结构施工图主要表达承重结构的构件 类型、布置情况以及构造作法等。其基本图包括结构平面图、结构剖面图 和结构详图等。
（6）折线形平面图中定位轴线的编号可按图8-8的形式编写。
图8-6 圆形平面 图8-7 弧形平面定位
定位轴线的编号
轴线的编号
图8-8 折线形平面定 位轴线的编号
8.3.2 索引符号与详图符号
施工图中某一部位或某一构件无法表达清楚时，通常将这些局部和构件用 较大 比例画出，这种放大后的图就称为详图，为便于查找及对照阅读，可通过 索引符号和详图符号来反应基本图与详图之间的对应关系。
8.1.1 单层工业厂房的构造组成
单层工业厂房的结构组成一般分为两种类型。即墙体承重结构和骨架承重结 构。 墙体承重结构是指外墙采用砖、砖柱的承重结构。骨架承重结构是由钢筋混 凝土构件或钢构件组成骨架的承重结构。前者为排架结构，后者为钢架结构。
1－柱子；2－基础；3－ 屋架；4－屋面板；5－端 部柱；6－抗风柱；7－山 墙； 8－窗洞口；9－勒脚；10 －散水；11－基础梁；12 －纵向外墙；13－吊车梁； 14－地面；15－柱间支撑； 16－连系梁；17－圈梁
房屋建筑学14单层厂房的主要结构构件
基础梁搁置在杯形基础顶面的方式视基础 埋置深度而定(图14.9)。 (4)防冻胀措施 (图14.10)
14.3 屋盖结构构件
单层厂房屋盖的结构形式大致分为无檩体 系和有檩体系两类(图14.11)。
无檩体系是将大型屋面板直接焊接在屋架 或屋面大梁上。
有檩体系是将各种小型屋面板搁置在檩条 上，檩条支承在屋架或屋面梁上。
(2)天沟板与屋架的连接 (图14.20) (3)檩条与屋架的连接 (图14.21)
14.4 吊车梁、连系梁、圈梁
14.4.1 吊车梁
吊车梁支承在排架柱的牛腿上，沿厂房纵向 布置，是厂房的纵向连系构件之一。它直接承受 吊车荷载(包括吊车自重、吊车起重量，以及吊 车启动和刹车时产生的纵、横向水平冲力)并传 递给柱子，同时对保证厂房的纵向刚度和稳定性 起着重要作用。
圈梁的截面常为矩形或L形，可现浇也 可预制，并且应与柱子上的预留插筋拉接 (图14.28)
14.5 抗风柱与支撑系统
14.5.1 抗风柱
抗风柱与屋架的连接一般采用弹簧板做成 柔性连接(图14.29(a))，以保证有效地传递水 平风荷载。在垂直方向允许屋架和抗风柱因下 沉不均匀而有相对的竖向位移。厂房沉降较大 时，则宜采用螺栓连接的方法(图14.29(b))。
后的稳定，并保证山墙受到风力后的传递。 横向水平支撑和垂直支撑一般布置在厂房端
部和伸缩缝两侧的第二(或第一)柱间。
(2)柱间支撑 柱间支撑的作用是将屋盖系统传来的山墙
风荷载及吊车制动力传至基础，同时加强厂房
柱间支撑一般设在横向变形缝区段的中部， 或距山墙与横向变形缝处的第二柱间。
柱间支撑一般用型钢制作，多采用交叉式， 支撑斜杆与柱上预埋件焊接(图14.31)。
屋盖结构由承重构件和覆盖构件组成。
14.3 屋盖结构构件
单层厂房屋盖的结构形式大致分为无檩体 系和有檩体系两类(图14.11)。
无檩体系是将大型屋面板直接焊接在屋架 或屋面大梁上。
有檩体系是将各种小型屋面板搁置在檩条 上，檩条支承在屋架或屋面梁上。
(2)天沟板与屋架的连接 (图14.20) (3)檩条与屋架的连接 (图14.21)
14.4 吊车梁、连系梁、圈梁
14.4.1 吊车梁
吊车梁支承在排架柱的牛腿上，沿厂房纵向 布置，是厂房的纵向连系构件之一。它直接承受 吊车荷载(包括吊车自重、吊车起重量，以及吊 车启动和刹车时产生的纵、横向水平冲力)并传 递给柱子，同时对保证厂房的纵向刚度和稳定性 起着重要作用。
圈梁的截面常为矩形或L形，可现浇也 可预制，并且应与柱子上的预留插筋拉接 (图14.28)
14.5 抗风柱与支撑系统
14.5.1 抗风柱
抗风柱与屋架的连接一般采用弹簧板做成 柔性连接(图14.29(a))，以保证有效地传递水 平风荷载。在垂直方向允许屋架和抗风柱因下 沉不均匀而有相对的竖向位移。厂房沉降较大 时，则宜采用螺栓连接的方法(图14.29(b))。
后的稳定，并保证山墙受到风力后的传递。 横向水平支撑和垂直支撑一般布置在厂房端
部和伸缩缝两侧的第二(或第一)柱间。
(2)柱间支撑 柱间支撑的作用是将屋盖系统传来的山墙
风荷载及吊车制动力传至基础，同时加强厂房
柱间支撑一般设在横向变形缝区段的中部， 或距山墙与横向变形缝处的第二柱间。
柱间支撑一般用型钢制作，多采用交叉式， 支撑斜杆与柱上预埋件焊接(图14.31)。
屋盖结构由承重构件和覆盖构件组成。
房屋建筑构造课件第10章单层厂房的主要结构构件
2柱
图10-15 抗风柱与屋架用弹簧板连接
2柱
当厂房沉降较大时，往往采用螺栓连接方式，其构造如图10-16所示。
图10-16 抗风柱与屋架螺栓连接
3
屋盖
3 屋盖
一、屋盖结构体系
单层厂房的屋盖起着承重和围护双重作用。因此屋盖构件分为承重构件（屋架 、屋面梁、托架）和覆盖构件（屋面板、瓦） 两部分。目前单层厂房屋盖结构形式 可分为无檩体系和有檩体系两种。
1 基础与基础梁
二、基础梁
单层厂房采用钢筋混凝土排架结构时，外墙和内墙仅起围护或分隔作用。此 时如果设墙下基础则会由于墙下基础所承受的荷载比柱基础小得多，而产生不均 匀沉降，导致墙面开裂。因此一般厂房将外墙或内墙砌筑在基础梁上，基础梁两 端架设在相邻独立基础的顶面，这样可使内、外墙和柱一起沉降，墙面不易开裂 ，如图10-6所示。
1.现浇柱下基础
基础与柱均为现场浇筑，但不同时施工，因此应在基础顶面相应位置预留钢筋， 其数量与柱中的纵向受力钢筋相同，预留钢筋的伸出长度应根据柱的受力情况、钢筋 规格及接头方式（如焊接还是绑扎接头）来确定，一般构造做法如图10-4所示。
1 基础与基础梁
图10-4 现浇柱下基础
1 基础与基础梁
2.预制柱下杯形基础
2柱
图10-10 柱的类型
2柱
（二）柱的构造
（１）工字形柱 工字 形柱截面构造尺寸及要求如 图10-11所示。
图10-11 工字形柱的构造
2柱
（２）双肢柱 双肢柱的截面构造 尺寸及要求如图10-12所示。
图10-12 双肢柱的构造
2柱
（３）牛腿 牛腿有实腹式和空腹式之分，通常采用实腹式牛腿，如图10-13所 示，其构造要求如下：
单层工业厂房主要结构构件.
(a)托架
屋盖结构
(b)托架布置
图5.1.25 预应力钢筋混凝土托架
四.单层工业厂房主要结构构件
屋盖覆盖构件：屋面板
尺寸：预应力混凝土屋面板(又称预应力混凝土大型屋面板)；其外形尺寸常用的是1.5m ×6m。
有时也采用3m×6m、1.5m×9m、3m×9m、3m×12m的屋面板。为配合屋架尺寸和 檐口做法，还有0.9m×6m的嵌板和檐口板(如图5.1.26所示)。
檩 条
檩条起着支承槽瓦或小型屋面板等作用，并将屋面荷载传给屋架。檩条应与屋架上弦连接牢 固，以加强厂房纵向刚度。檩条有钢筋混凝土、型钢和冷弯钢板檩条。
檩条 天沟板
四.单层工业厂房主要结构构件
排架柱
作用： •排架柱是厂房结构中的主要承重构件之一； •它主要承受屋盖和吊车梁等竖向荷载、风荷及吊车产生 的纵向和横向水平荷载； ③ 有时还承受墙体、管道设备等荷载。 选材： •一般工业厂房多采用钢筋混凝土柱。 •跨度、高度和吊车起重量都较大的大型厂房可采用钢柱 类型： •单肢柱：截面形式有矩形、工字形及单管圆形。 •双肢往：截面形式是由两肢矩形柱或两肢圆形管柱，用 腹杆(平腹杆或斜腹杆)连接而成。
（a）弹簧板连接
(b) 螺栓连接方式
图5.1.29 抗风柱与屋架连接
四.单层工业厂房主要结构构件
基 础
作用： 基础支承厂房上部结构的全部重量，然后传递到地基中 去，因此基础起着承上传下的作用， 是厂房结构中的重 要构件之一。 类型： 现浇柱下基础：基础与柱均为现场浇筑但不同时施工 ， 因此须在基础顶面留出插筋，以便与柱连接。钢筋的数 量和柱中纵向受力钢筋相同，其伸出长度应根据柱的受 力情况、钢筋规格及接头方式(如焊接还是绑扎接头) 来 确定。 钢筋混凝土预制柱下基础：顶部应做成杯口， 柱安装在 杯口内。这种基础称为杯形基础(图5.1.30)。是目前应用 最广泛的一种形式。
单层工业厂房主要结构构件
图5.1.30 预制柱下杯形基础
四.单层工业厂房主要结构构件
基础梁
作用： 厂房的外墙或内墙砌筑在基础梁上，基础梁两端搁置在柱 基础的杯口顶面，这样可使内、外墙和柱沉降一致，墙面 不易开裂。 类型：预应力与非预应力钢筋混凝土基础梁两种。 构造要求： 为了避免影响开门及满足防潮要求。基础梁顶面标高至少 应低于室内地坪标高50mm，比室外地坪标高至少高 l00 mm。基础梁底回填土时一般不需要夯实， 并留有不少于 100mm的空隙，以利于基础梁随柱基础一起沉降时， 保 持基础梁的受力状况。在寒冷地区为防止土层冻胀致使基 础梁隆起而开裂，则应在基础下及周围铺一定厚度的砂或 炉渣等松散材料，同时在外墙周围做散水坡
四.单层工业厂房主要结构构件

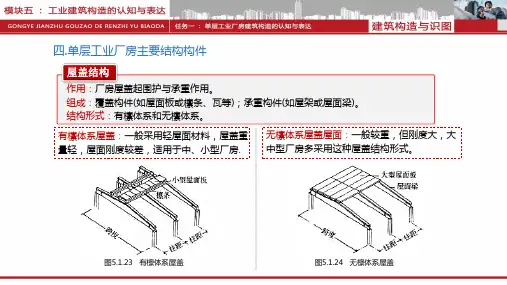

屋盖结构
作用：厂房屋盖起围护与承重作用。 组成：覆盖构件(如屋面板或檩条、瓦等)；承重构件(如屋架或屋面梁)。 结构形式：有檩体系和无檩体系。
有檩体系屋盖：一般采用轻屋面材料，屋盖重 量轻，屋面刚度较差，适用于中、小型厂房.
无檩体系屋盖屋面：一般较重，但刚度大，大 中型厂房多采用这种屋盖结构形式。
屋面梁类型：屋面梁、两铰(或三铰)拱屋架、桁架式屋架三大类。其中桁架式屋架的的外 形有三角形、梯形、拱形、折线形等几种。
托架用途：当厂房全部或局部柱距为12m或12m以上而屋架间距仍保持6m时，需在12m 柱距间设置托架(图5.1.25)来支承中间屋架，通过托架将屋架上的荷载传递给 柱子。吊车梁也相应采用12m长。
图5.1.28 柱子预埋铁件
四.单层工业厂房主要结构构件
抗风柱
功能： 由于单层厂房的山墙面积较大，所受到的风荷载很大，
因此要在山墙处设置抗风柱来承受墙面上的风载
由抗风柱的上端(与屋架上弦连接)， 通过屋盖系统传到
2《建筑识图与房屋构造》课程标准
2《建筑识图与房屋构造》课程标准《建筑识图与构造》课程标准一、课程性质与任务(课程定位)(一) 性质:它是建筑工程技术、建筑工程造价专业的技术基础课，也是建筑工程技术的专业课。
(二) 任务:主要讲述制图基础知识，民用建筑与工业建筑构造，以及房屋建筑施工图的识读方法。
使学生了解及掌握建筑制图的基本理论、基本知识;掌握民用建筑和工业建筑的基本构造和主要构造的原理;使学生熟悉施工图，具备读图能力;使学生掌握正确绘制施工图的步骤和方法(建筑工程技术专业)，为以后的专业课程奠定一定的基础。
二、课程教学目标(课程目标)本课程的教学目标是:使学生具备高素质劳动者和建筑工程技术、造价专业专门人才所必须的基本知识，能够运用所学的专业知识与技能进行识读及绘制施工图，了解及掌握民用与工业建筑的基本构造和主要构的造原理，为以后的学科做好准备。
(一) 知识目标熟悉国家建筑制图标准的有关规定，了解制图原理，掌握民用建筑与工业建筑构造原理和主要构造方法。
(二) 技能目标能够正确使用绘图工具，有较熟练的绘图技能，具备识读和绘制本专业施工图的能力，且绘制的图样应符合制图国家标准，有较好的图面质量。
能够了解民用建筑和工业建筑基本构造，并理解房屋的构造原理。
(三) 情感与价值观目标培养学生认真负责的工作态度，吃苦耐劳的工作精神，一丝不苟的工作作风。
三、课程内容与要求(课程内容与能力目标)绪论(1) 本课程的任务与学习要求;(2) 本课程的内容和学习方法;(3) 本课程与相关课程的关系。
第一部分制图的基本知识(一) 制图的基本知识1. 教学内容(1) 制图工具和仪器的使用;(2) 国家建筑制图标准的一般规定;(3) 平面几何图形的作图。
2. 教学要求(1) 熟悉主要制图工具的使用及维护方法;(2) 掌握建筑制图标准的一些基本规定;(3) 了解平面几何图形的作图方法、步骤。
3. 作业与实训:制图标准的运用与基本线型的训练。
(二) 投影的基本知识1. 教学内容(1) 投影的基本知识(投影的基本概念和分类)，正投影的基本特征;(2) 三面投影图;(3) 点、直线、平面的投影规律。
建筑构造与识图 装配式单层厂房的主要结构构件
• 柱牛腿的构造
• 柱的预埋铁件
• 抗风柱与屋架的连接：a)弹簧板连接 b)螺栓连接
第三节 屋盖及支撑系统
一、屋盖
1.屋盖结构体系 （1）无檩体系：是将大型屋面板直接放在屋架（或屋面
梁）上，屋架（屋面梁）放在柱子上，其优点是
整体性好、刚度大。
（2）有檩体系：是将各种小型屋面板（或瓦）直接入在 檩条上，檩条支承在屋架（或屋面梁）上，屋架
3.柱的预埋铁件
二、抗风柱 1.作用：用以承受山墙上的风荷载，一部分荷载
由抗风柱直接传给基础，一部分风荷载 由抗风柱上端通过屋盖系统传到纵向柱 列上去。 2.柱的连接 （1）下端：插入杯形基础内； （2）上端： 1）特制的弹簧板与屋架（屋面梁）连接； 2）采用螺栓连接。
工字形柱构造
• 双肢柱构造
（2）标志尺寸：一般情况下，长度为6m；宽度有用于 二四墙、三七墙两种；
2.基础梁的搁置要求 （1）基础梁顶面标高应低于室内地坪50 mm～100mm，
高于室外地坪100mm～150mm； （2）基础梁一般直接搁置在杯形基础的杯口上，但当基
础埋置较深时，可采取加垫块、设置高杯口基础或
在柱子适当部位加设牛腿等措施。
比柱每边大50mm。在柱底面与杯底面之间还 应预留50mm的缝隙，用以高强度细石混凝土 找平。杯口内表面应尽量凿毛，柱子就位后杯 口与柱子四周缝隙用C20细石混凝土灌实 （3）设备基础
二、基础梁
1.基础梁的截面形式、尺寸 （1）类型及截面形式：基础梁分为预应力与非预应力两
种，截面形式多采用倒梯形；
三、支撑系统 1.屋盖支撑 （1）水平支撑：布置在屋架上弦和下弦之间，沿
柱距横向布置或沿跨度纵向布置。 水平支撑分为：上弦水平支撑、下弦水平支撑、
单层厂房主要结构构件
（一）吊车梁
3.轨道的安装及车挡
为防止吊车在行驶过程中来 不及刹车而冲撞到山墙上，应在 吊车梁的尽端设车挡装置。 车挡又称止冲器，其大小与
吊车的重量有关。车挡用钢板制
成，用螺栓固定到吊车梁的上翼 缘，上面固定缓冲橡胶。 图20 车挡
三、吊车梁、联系梁、圈梁
（二）联系梁
连系梁是厂房纵向列柱的水平连系构件，又是承受墙砌体重量
单层厂房的钢筋混凝土柱基本上可分为单肢柱和双肢柱两类。
二、柱 1.柱的类型 单肢柱有矩形、工字型和圆管型。
图7
单肢柱
图8
工字型柱
二、柱 1.柱的类型 双肢柱是由两肢矩形或两肢圆形管柱用腹杆（平腹杆或斜腹 杆）连接而成。
图9 双肢柱
图11
双肢柱
二、柱
2.柱的预埋件 为使钢筋混凝土柱与其他构
件有可靠的衔接措施，应在柱相
75 t
h2 h1
a 2 a1 200
50 a1
50
t-杯臂厚度;a-杯底厚度;
h1-插入深度; h2-杯臂高度;
图3 预制柱下杯形基础
图4 杯形基础
一、基础与基础梁
（二）基础梁 当厂房用钢筋混凝土柱作为承重骨架时，其内外墙下均设置基础 梁。墙的重量直接由基础梁承担，基础梁两侧搁置在杯口基础顶上。
（一）基础
基础是厂房结构的重要承重构件，厂房上部结构的全部荷载，通
过柱子传递到基础，基础将荷载传递到地基中，基础起着承上启下作 用。
单层厂房基础，主要有独立基础和条形基础两类，前者应用较多。
按柱与基础的连接方法，基础分现浇柱基础和预制柱基础。 1.现浇柱基础
采用现浇的方法，当柱与基础在不同时间内施工时，要在基础上
图23
3.轨道的安装及车挡
为防止吊车在行驶过程中来 不及刹车而冲撞到山墙上，应在 吊车梁的尽端设车挡装置。 车挡又称止冲器，其大小与
吊车的重量有关。车挡用钢板制
成，用螺栓固定到吊车梁的上翼 缘，上面固定缓冲橡胶。 图20 车挡
三、吊车梁、联系梁、圈梁
（二）联系梁
连系梁是厂房纵向列柱的水平连系构件，又是承受墙砌体重量
单层厂房的钢筋混凝土柱基本上可分为单肢柱和双肢柱两类。
二、柱 1.柱的类型 单肢柱有矩形、工字型和圆管型。
图7
单肢柱
图8
工字型柱
二、柱 1.柱的类型 双肢柱是由两肢矩形或两肢圆形管柱用腹杆（平腹杆或斜腹 杆）连接而成。
图9 双肢柱
图11
双肢柱
二、柱
2.柱的预埋件 为使钢筋混凝土柱与其他构
件有可靠的衔接措施，应在柱相
75 t
h2 h1
a 2 a1 200
50 a1
50
t-杯臂厚度;a-杯底厚度;
h1-插入深度; h2-杯臂高度;
图3 预制柱下杯形基础
图4 杯形基础
一、基础与基础梁
（二）基础梁 当厂房用钢筋混凝土柱作为承重骨架时，其内外墙下均设置基础 梁。墙的重量直接由基础梁承担，基础梁两侧搁置在杯口基础顶上。
（一）基础
基础是厂房结构的重要承重构件，厂房上部结构的全部荷载，通
过柱子传递到基础，基础将荷载传递到地基中，基础起着承上启下作 用。
单层厂房基础，主要有独立基础和条形基础两类，前者应用较多。
按柱与基础的连接方法，基础分现浇柱基础和预制柱基础。 1.现浇柱基础
采用现浇的方法，当柱与基础在不同时间内施工时，要在基础上
图23
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 设备基础与柱基础的处理
• 基础梁的支承
• 基础梁截面形式
• 基础梁搁置方式：a) 直接搁置在基础杯口上 b) 搁置在混凝土
垫块上c) 搁置在高杯口基础上 d) 搁置在柱牛腿上
• 基础梁防冻措施
第二节 柱
一、排架柱 1.柱的类型 （1）作用：承受屋盖、吊车梁、墙体等传来的荷
载，并将这些荷载及自重全部传递给基础。 （2）类型：
3.柱的预埋铁件
二、抗风柱 1.作用：用以承受山墙上的风荷载，一部分荷载
由抗风柱直接传给基础，一部分风荷载 由抗风柱上端通过屋盖系统传到纵向柱 列上去。 2.柱的连接 （1）下端：插入杯形基础内； （2）上端： 1）特制的弹簧板与屋架（屋面梁）连接； 2）采用螺栓连接。
工字形柱构造
• 双肢柱构造
三、支撑系统 1.屋盖支撑 （1）水平支撑：布置在屋架上弦和下弦之间，沿
柱距横向布置或沿跨度纵向布置。 水平支撑分为：上弦水平支撑、下弦水平支撑、
纵向水平支撑、纵向水平系杆等。 （2）垂直支撑柱间支撑 2.柱间支撑 （1）上柱支撑 （2）下柱支撑
• 承重方式：a) 无檩体系 b) 有檩体系
• பைடு நூலகம்架及布置
第一节 基础及基础梁
一、基础 1.基础的类型 （1）杯形基础 （2）薄壳基础 （3）板肋基础 2.基础的构造 （1）基础类型：单杯基础和双杯基础；单杯基础在一般
位置采用，双杯基础在变形缝处采用。 （2）构造要求：杯口顶应比柱每边大75mm；杯口底应
比柱每边大50mm。在柱底面与杯底面之间还 应预留50mm的缝隙，用以高强度细石混凝土 找平。杯口内表面应尽量凿毛，柱子就位后杯 口与柱子四周缝隙用C20细石混凝土灌实 （3）设备基础
力混凝土吊车梁两种。
2）按形状分：梁式和桁架式两种；梁式吊车梁又分 等截面梁和变截面梁两种。
（2）吊车梁与柱的连接：焊接。 （3）吊车轨道的安装与车挡的固定 2.连系梁 （1）作用：增强厂房纵向刚度、传递风荷载到纵向柱
列；承受部分墙体重量并传给柱子。
（2）截面形式：矩形和L形，宽度为240mm和370mm （3）连系梁与柱子用焊接或螺栓连接
二、基础梁
1.基础梁的截面形式、尺寸 （1）类型及截面形式：基础梁分为预应力与非预应力两
种，截面形式多采用倒梯形；
（2）标志尺寸：一般情况下，长度为6m；宽度有用于 二四墙、三七墙两种；
2.基础梁的搁置要求 （1）基础梁顶面标高应低于室内地坪50 mm～100mm，
高于室外地坪100mm～150mm； （2）基础梁一般直接搁置在杯形基础的杯口上，但当基
• 柱牛腿的构造
• 柱的预埋铁件
• 抗风柱与屋架的连接：a)弹簧板连接 b)螺栓连接
第三节 屋盖及支撑系统
一、屋盖
1.屋盖结构体系 （1）无檩体系：是将大型屋面板直接放在屋架（或屋面
梁）上，屋架（屋面梁）放在柱子上，其优点是
整体性好、刚度大。
（2）有檩体系：是将各种小型屋面板（或瓦）直接入在 檩条上，檩条支承在屋架（或屋面梁）上，屋架
（屋面梁）放在柱子上。其优点是屋盖重量轻，构
件小，吊装容易，但整体刚度较差，构件数量多。
2.屋盖的承重构件 （1）屋架（屋面梁） （2）托架 3.覆盖构件 （1）屋面板 （2）檩条：形式及连接
二、吊车梁、连系梁和圈梁
1.吊车梁 （1）吊车梁的种类
1）按材料分：钢筋混凝土吊车梁和钢梁；钢筋混凝 土吊车梁又分为普通混凝土吊车梁与预应
• 檩条形式：a)倒L型 b)T型
• 檩条与屋架的连接
• 吊车梁与柱子的连接
• 吊车轨道的安装
• 车挡的固定
• a)连系梁截面形式及尺寸 b)连系梁与柱的连接
• 圈梁与柱子的连接
• 屋盖支撑
• 垂直支撑
• 柱间支撑：a)交叉式 b)门式
1）按其材料分：钢柱、钢筋混凝土柱、砖柱 等；当前应用最广泛的是钢筋混凝土柱。
2）按肢数分：钢筋混凝土单肢柱（矩形、工字 形）和双肢柱（矩形截面、圆形截面）两 大类。
3）应用范围
2.柱的构造
（1）工字形柱
（2）双肢柱
（3）牛腿：牛腿外缘高度hk ≥h/3且不小于200mm； 支承吊车梁的牛腿其外缘与吊车梁的距离不宜小 于70mm（其中包括20mm的施工误差）；牛腿挑 出距离d＞100mm时，牛腿底面的倾斜角宜小于 或等于45°，否则会降低牛腿的承载能力，当 d≤100mm时，倾斜角可等于0°，
础埋置较深时，可采取加垫块、设置高杯口基础或
在柱子适当部位加设牛腿等措施。
3.基础梁防冻措施 （1）在基础梁底部应留有50mm～150mm的空隙； （2）应在基础梁两侧铺设厚度≥300mm的矿碴、干砂等
松散材料。
• 独立式基础：a)杯形基础 b)薄壳基础 c) 板肋基础
单杯基础及构造
• 双杯形基础
3.圈梁 （1）作用：加强墙与柱之间的连接，保证墙体的
稳定性，并增加厂房的整体刚度； （2）布置原则：沿墙高每隔4m左右设一道；一般
情况在墙内与柱顶、吊车梁、窗过梁相对 应的位置设置圈梁； （3）构造要求：断面高度应≥180mm，配筋为 4φ12，箍筋为φ6@200mm； （4）圈梁应与柱伸出的预埋筋相连接。
