金属瓦通常也是与轻钢屋面共同组成屋盖系统，而且高 度专业化，能够较好地解决防水、保温、隔热、减噪声 等问题。如果将其移植到混凝土坡屋面上，保温隔热构 造可以同油毡瓦，但瓦的固定只能钉挂在挂瓦条上。 若 将金属瓦直接锚在金属挂瓦条上，固体传声很大，采用 木挂瓦条，情况会好许多。
钢筋混凝土挂瓦板基本截面形式有单T 形、 双T 形、F 形，在肋根部留泄水孔，以便排
除由瓦面渗漏下的雨水。挂瓦板与山墙或
屋架的构造连接，用水泥砂浆坐漿，预埋 钢筋套接。
4.钢筋混凝土板瓦屋顶
钢筋混凝土板瓦屋顶主要是满足防火 或造型等的需要，在预制钢筋混凝土空心 板或现浇平板上面盖瓦。
一是在找平层上铺油毡一层，用压毡 条钉在嵌在板缝内的木楔上，再钉挂瓦条 挂瓦； 或者是在屋顶板上直接粉刷防水 水泥砂浆并贴瓦。在仿古建筑中也常常采 用钢筋混凝土板瓦屋顶。
延安车站站房钢屋架跨度35.6米
浦东机库工程钢结构屋架
国家体育馆钢屋架南北长144米
2) 檩条
檩条根据材料不同可为木檩条、钢檩条及钢筋 混凝土檩条，檩条一般与屋架种类相同。
檩条的形式如图 所示，木檩条有矩形和圆形 (即原木)，方木檩条一般为(75～100)mm×(100～ 180)mm，原木檩条的梢径一般为100mm 左右， 跨度一般在4m 以内。
钢筋混凝土檩条有矩形、L 形和T 形等，跨度 可达6m；钢檩条有型钢或轻型钢檩条。檩条的断 面大小与檩条的间距、屋面板的薄厚以及椽子的截 面密切相关，由结构计算确定。
3. 承重结构布置
坡屋顶承重结构布置主要是屋架和檩 条的布置，根据屋顶形式确定布置方 式
建筑构造(第六章屋顶)
第二节
平屋顶构造
一、平屋顶排水
（一）排水坡度的形成 平屋顶排水坡度小于5％，一般可通过两种 方法实现，即材料找坡和结构找坡。 1、材料找坡（又叫垫置坡度） 屋面板水平搁置，在板上用轻质材料垫置坡 度。即利用垫置材料在板上的厚度不一，形成一 定的排水坡度。
（1）找坡层位置：位于结构层和保温层之间。 （2）找坡材料：轻质材料如水泥焦渣、石灰 炉渣等。若设置保温层，也可用保温材料来垫置 坡度。 （3） 找坡层的厚度最薄处不小于20mm 。 （4） 优缺点：优点就是室内可得平整的顶棚； 缺点是找坡层会增加屋顶结构荷载。 （5）适宜于排水坡度为5%以内的平屋顶。
（2）檐沟外排水檐口构造 挑檐沟的油毡收头处理： ①在檐沟边缘预留钢筋将油毡压住， ②再用砂浆或油膏盖缝。 ③在檐沟内加铺一层油毡，增强防水性 能； ④沟内转角处水泥砂浆抹成圆弧形，防 止油毡折断； ⑤抹好檐沟外侧滴水。
3、雨水口构造 对雨水口的要求：排水通畅，防止渗漏 和堵塞。主要有檐沟及女儿墙雨水口构造两 种。 （1）檐沟外排水雨水口构造 檐沟内预留的孔中，安装铸铁连接管 （直管式），为防止雨水口四周漏水，油毡 应铺入连接管内100mm，雨水口上用定型 铸铁罩或铅丝球盖住。并在周围用油膏嵌缝， 防止杂物落入雨水口中。
（三）管径和材料 １、管径：50mm、75mm、100mm、 125mm、150mm、200mm。一般，民用建 筑常用75～100mm的雨水管，面积小于 25m2的露台和阳台可选用直径50mm的雨水 管。 ２、雨水管的材料：有铸铁管、石棉水 泥管、塑料管、陶瓷管、PVC管等。 安装时，雨水管距墙面的距离不小于 120mm，用管箍卡牢，管箍间距不宜大于 1.2m。
三、细部构造
1、泛水构造 泛水是指屋面与垂直墙面相交处的防 水处理。 例如：女儿墙、高低屋面的墙面与屋 面交接处，均需作泛水构造处理，防止交 接缝出现漏水。 泛水的构造要点和做法：
第六章 屋顶
缺点：室内顶棚是倾斜的；
适用范围：室内美观要求不高或设有吊顶的建 筑。
图11-7 结构找坡
（2）平屋顶排水方式
1、无组织排水
又称自由落水，指屋面雨水自由地从檐 口滴落至室外地面。
适用范围：适用于少雨地区或低层建筑；对 于标准较高的低层建筑或临街建筑，不宜采 用该种排水方式。 优点：构造简单、造价低、不易漏雨和堵塞。 缺点：屋面雨水自由落下会溅湿墙面。
2 、百分比法：用屋顶高度与坡面的水平方向投影 长度之比的百分比表示，多用于平屋顶。 3 、角度法：以坡面与水平面所构成的夹角表示， 在实际工程中较少采用。
表11-1 坡度表示法
影响坡度的因素 屋顶坡度的确定与屋顶防水材料、地区 降雨量大小、建筑造型要求以及经济条件等 因素有关。
1、防水材料 防水材料的防水性能越好，屋顶的坡度可越小。 对于尺寸小的屋顶防水材料，屋顶接缝越多，漏水 的可能性会越大，其坡度应大一些，以便迅速排除 雨水，减少漏水的机会。
垫置坡度。即利用垫置材料在板上的厚度不
一，形成一定的排水坡度。
位置：位于结构层和保温层之间。 找坡材料：轻质材料如水泥焦渣、石灰炉 渣等。若设置保温层，也可用保温材料来垫 置坡度。 优点：就是室内可得平整的顶棚； 缺点：是找坡层会增加屋顶结构荷载。 适用：排水坡度为5%以内的平屋顶。
2、结构找坡（搁置找坡） 做法：将屋面板倾斜搁置，利用结构本身起坡 至所需坡度，不在屋面上另加找坡材料。 优点：省工、省料、构造简单；
的柔性，能适应部分屋面变形，应用
最为广泛。
三、卷材防水屋面构造
柔性防水屋面：用具有良好的延伸性、能较好 地适应结构变形和温度变化的材料做防水层的屋面， 包括卷材防水屋面和涂膜防水屋面。
卷材防水屋面：是将柔性的防水卷材或片材用 胶结材料粘贴在屋面上形成连续致密的封闭防水覆 盖层。
屋顶构造
2.有组织排水
即通过一定的措施将雨水排离建筑物，又分为内排水和外排水。
三、坡屋顶构造
(一)坡屋顶的组成
1.屋面层(各种瓦材及挂瓦件等) 2.承重结构(横墙、屋架、檩条、钢筋混凝土梁板等) 3.保温隔热层 4.顶棚层
坡屋顶屋面
(二)坡屋顶的承重结构
1.山墙（横墙）承重
横墙(山墙)砌筑成山尖形，檩条搁在山墙上
形成坡屋顶结构。
2.屋架承重
将三角形或梯形的屋架搁在纵墙上，檩条搁在 屋架上形成坡屋顶结构。
(三)坡屋顶的保温隔热
1.将保温隔热层设置在檩条之间。
2.将保温隔热层设置在屋架下弦之间。 3.将保温隔热层设束
谢谢大家
主讲内容：屋顶构造
主讲人：XXX
第六章 屋顶构造
一.概述
(一)屋顶的作用、组成及类型
1.屋顶的作用
承重、围护、保温隔热、防水排水立面造型。
2.屋顶的组成
屋面、支撑结构
3.屋顶的形式
平屋顶、坡屋顶、曲面屋顶。
(二)屋顶的坡度
坡度的表示（百分比法）
1.平屋顶—— 坡度小于10％。常用的坡度一
般为1％到5％。
2.坡屋顶—— 坡度大于10％.
二.平屋顶构造
(一)平屋顶的组成
1.防水层(整片覆盖) 2.保温隔热层 3.承重结构层(梁板式结构) 4.顶棚层(与楼层相同)
(二)平屋顶的排水方式
1.无组织排水
屋檐板挑出，使屋面的雨水 自由落至室外地坪的散水上。 多用于雨水量较少的地区(年 降雨量≤900mm地区）。
第六章--屋顶

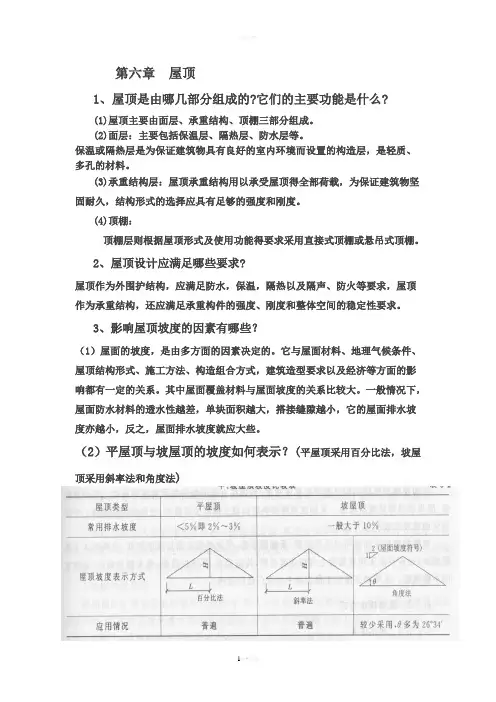

第六章屋顶1、屋顶是由哪几部分组成的?它们的主要功能是什么?(1)屋顶主要由面层、承重结构、顶棚三部分组成。
(2)面层：主要包括保温层、隔热层、防水层等。
保温或隔热层是为保证建筑物具有良好的室内环境而设置的构造层，是轻质、多孔的材料。
(3)承重结构层：屋顶承重结构用以承受屋顶得全部荷载，为保证建筑物坚固耐久，结构形式的选择应具有足够的强度和刚度。
(4)顶棚：顶棚层则根据屋顶形式及使用功能得要求采用直接式顶棚或悬吊式顶棚。
2、屋顶设计应满足哪些要求?屋顶作为外围护结构，应满足防水，保温，隔热以及隔声、防火等要求，屋顶作为承重结构，还应满足承重构件的强度、刚度和整体空间的稳定性要求。
3、影响屋顶坡度的因素有哪些？（1）屋面的坡度，是由多方面的因素决定的。
它与屋面材料、地理气候条件、屋顶结构形式、施工方法、构造组合方式，建筑造型要求以及经济等方面的影响都有一定的关系。
其中屋面覆盖材料与屋面坡度的关系比较大。
一般情况下，屋面防水材料的透水性越差，单块面积越大，搭接缝隙越小，它的屋面排水坡度亦越小，反之，屋面排水坡度就应大些。
（2）平屋顶与坡屋顶的坡度如何表示？(平屋顶采用百分比法，坡屋顶采用斜率法和角度法)（3）平屋顶的常用坡度是多少？上人屋面常用多少坡度?(1)平屋顶——坡度小于5％的屋顶，常用2％～5％(2)坡屋顶——坡度一般大于10%（3）上人屋面的坡度一般采用1%—2%，不上人屋面的坡度一般采用2%—3%4、如何形成平屋顶的排水坡度？简述各方法的优缺点？(1)平屋顶坡度形成方式有材料找坡和结构找坡两种做法。
(2)材料找坡常用找坡材料有水泥炉渣，石灰炉渣等，找坡材料最薄处以不小于30mm厚为宜。
(优点)材料找坡做法可获得室内的水平顶棚面，空间完整，但找坡材料增加了屋面荷载，且多费材料和人工。
（缺点）当屋顶坡度不大或需设保温层时广泛采用材料找坡这种做法.(3)结构找坡这种做法不需在屋面上另加找坡层，具有构造简单、施工方便、节省人力和材料，减轻屋顶自重的优点，但室内顶棚面是倾斜的，不够美观。
第六章屋盖
刚性防水屋面的泛水构造ห้องสมุดไป่ตู้
（三） 檐口构造
刚性防水屋面檐口的形式一般有： 1、自由落水挑檐口 2、挑檐沟外排水檐口 3、女儿墙外排水檐口 4、坡檐口
（a）混凝土防水层悬挑檐口 （b）挑檐板挑檐口
自由落水挑檐口
平屋顶坡檐构造
（四）水落口（雨水口）构造 刚性防水屋面的雨水口同柔性防水屋面 也分为直管式和弯管式两种做法 ，但构造 做法有所不同。
一、屋盖的设计要求 1.防水要求 屋顶防水是屋顶构造设计应满足的基本要 求 。在屋顶的构造设计中，主要是依靠“防 （堵）”和“排（导）”的共同作用来完成 防水要求的 。 2.保温隔热要求 屋顶应具有良好的保温隔热的性能。严 寒地区－主要满足冬季保温的要求；在温热 地区－主要满足夏季隔热的要求；冬冷夏热 地区—既要满足冬季保温的要求又要满足夏 季隔热的要求。
（1）结构层 二、卷材防水屋面构造 （2）找平层 1．基本层次 （3）结合层 （4）防水层 （5）保护层 （一）构造组成
2.辅助层次 （按需设置）
保温层 隔热层 隔蒸汽层 找坡层
保护层的构造做法应视屋面材料及利用情况而定 ， 如：绿豆砂、水溶型等浅色着色剂、铺贴缸砖等 高聚物改性沥青类卷材、高分子卷材、水泥基卷材 沥青类卷材通常用冷底子油作结合层； 高分子卷材则多采用配套基层处理剂 一般采用20mm厚1：3水泥砂浆， 也可采用1：8沥青砂浆 预制或现浇的钢筋混凝土屋面板 根据室内装修标准抹灰或贴面或吊顶
作用二： 在荷载作用下屋面板会产生 挠曲变形，支承端翘起，易于引起混凝土 防水层开裂，如在这些部位预留分格缝就 可避免防水层开裂。
分格缝
分格缝位置
分格缝的位置
1—刚性防水层 2—密封油膏 3—弹性材料 4 —防水卷材 5—隔离层 6— C20细石砼灌缝
3建筑构造上6章
6.2.3有组织排水常用方案
1）挑檐沟外排水 屋面雨水汇集到悬挑在墙外的檐沟内，再由水落管排下。挑檐沟外排水方 案时，水流路线的水平距离不应超过24m。
2）女儿墙外排水 特点是屋面雨水需穿过女儿墙流入室外的雨水管。
3）内排水 女儿墙挑檐沟外排水特点是在屋檐部位既有女儿墙，又有挑檐沟。 4）其它排水方案
第六章 屋 盖
第六章 屋 盖
6.3.卷材防水屋面
（ 卷材防水材料 、屋面构造层次、屋面细部构造、屋面变形缝构造）
卷材防水屋面是利用防水卷材与粘结剂结合，形成连续致密的构造层。具有一定的延 伸性和适应变形的能力，又被称作柔性防水屋面。
6.3.1卷材防水屋面的材料
1）卷 材
（1）高聚物改性沥青类防水卷材 传统上用得最多的是纸胎石油沥青油毡。但防水层容易产生起鼓、沥青流淌、油 毡开裂等问题,从而导致质量下降、使用寿命缩短。近年来较少采用。
第六章 屋 顶
高低屋面变形缝则是在低侧屋面板上砌筑矮墙。当变形缝宽度较小 时，可用镀锌铁皮盖缝并固定在高侧墙上，做法同泛水构造；也可以从 高侧墙上悬挑钢筋混凝土板盖缝。
第六章 屋 顶
6.4 刚性防水屋面
6.4.1概述
刚性防水屋面是指用细石混凝土作防水层的屋面。刚性防水屋面的 主要优点是构造简单、施工方便、造价较低；缺点是易开裂，对气温 变化和屋面基层变形的适应性较差，所以刚性防水多用于我国南方地 区防水等级为Ⅲ级的屋面防水，也可用作防水等级为Ⅰ、Ⅱ级的屋面 多道设防中的一道防水层。
（2）高聚物改性沥青类防水卷材 涂盖层，纤维织物或纤维毡为胎体、粉状、粒状、片状或薄膜材料为覆面材料制成 的可卷曲片状防水材料
（3）合成高分子防水卷材 凡以各种合成橡胶、合成树脂或二者的混合物为主要原料，加入适量化学助剂和填 充料加 工制成的弹性或弹塑性卷材，均称为高分子防水卷材。 高分子防水卷材具有重量轻，适用温度范围宽（-20～80℃），耐候性好，抗拉强 度高（2～18.2MPa），延伸率大（可>45%）等优点。
第6章 屋顶
• （二）细部构造
基本与刚性防水屋面相同。
五、屋面排水
• （一）屋面排水方式 1、无组织排水：屋面雨水直接从檐口落至地面。 2、有组织排水：通过天沟、雨水管等排水构件将雨水引至地面或地 下排水管网。 1）内檐沟排水：多用于女儿墙檐口形式。 2）外檐沟排水：多用于挑檐沟檐口形式。 • （二）屋面坡度的形成 1、材料找坡屋面坡度由找坡材料形成，选用水泥炉渣、石灰炉渣等 轻质材料。适于坡度较小的屋顶。 2、结构找坡：利用屋顶结构层本身做出排水坡度。有利于减轻屋面 荷载，但室内顶棚倾斜，宜设吊顶。
三、坡屋顶屋面构造
• （一）平瓦屋面 1、空铺平瓦屋面：由椽子、挂瓦条、平瓦依次组成，俗称 “冷摊瓦”屋面。 2、实铺平瓦屋面：由檩条、铺油毡的木望板、顺水条、挂 瓦条。 3、钢筋混凝土挂瓦板平瓦屋面：用预应力或非预应力钢筋 混凝土挂瓦板直接搁置在横墙或屋架上。 4、平瓦屋顶的节点构造 • （二）波形瓦屋面 主要由石棉水泥、塑料、玻璃钢或金属等材料制成，常 用石 棉水泥波形瓦和镀锌瓦楞铁。
6.3
坡屋顶构造
• 一、坡屋顶的组成及排水
脊：斜面相交的阳角。沟：斜面相交的阴角。
（一）坡屋顶的组成
承重结构：屋架、屋面梁、檩条等。 屋面层：坡屋顶常用各种瓦材。
（二）坡屋顶的排水
无组织排水 檐沟外排水 女儿墙檐沟外排水
ห้องสมุดไป่ตู้
二、坡屋顶的支承结构
• 1、横墙承重：按屋顶要求的坡度，横墙上 部砌成三角形，墙上直接搁置檩条，承受 屋顶重量。 • 2、屋架承重：屋架上设檩条，承受屋面荷 载，屋架搁置在建筑物的外纵墙或柱上。
三、刚性防水平屋顶构造
• （二）细部构造
分仓缝：即刚性防水层的变形缝，亦称分格缝。建筑进深 在10m以内，在屋脊处设一道纵向缝；大于10m时，在坡 面某一板缝处增设一道。横向缝间距在3~5m。缝宽 20mm左右。 泛水构造：要点同柔性防水屋面泛水。但其泛水与垂直墙 之间必须设分仓缝，以免二者因变形不一致而使泛水开裂。 檐口形式：自由落水挑檐、有组织排水挑檐、女儿墙檐口 等。 雨水口构造：也有直管式和弯管式两种，应在套管与沟底 接缝处四周加铺二毡三油。
